Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

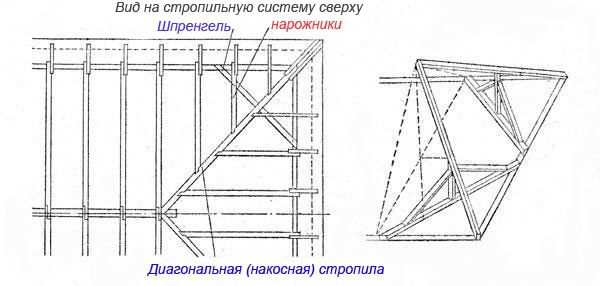

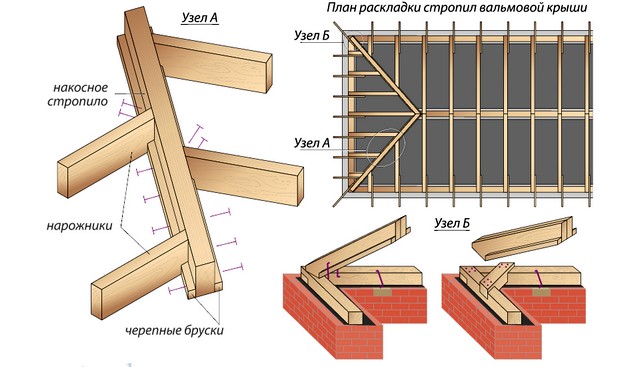

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

• Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.

• Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

• Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

• Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65° . Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65° . Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

• Металлическая черепица — минимальный уклон для данного материала составляет 13° , максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º . Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5° , от размера угла напрямую будет зависеть шаг обрешетки.
• Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

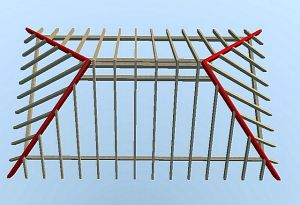

• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под она должна иметь сплошной ковер.

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

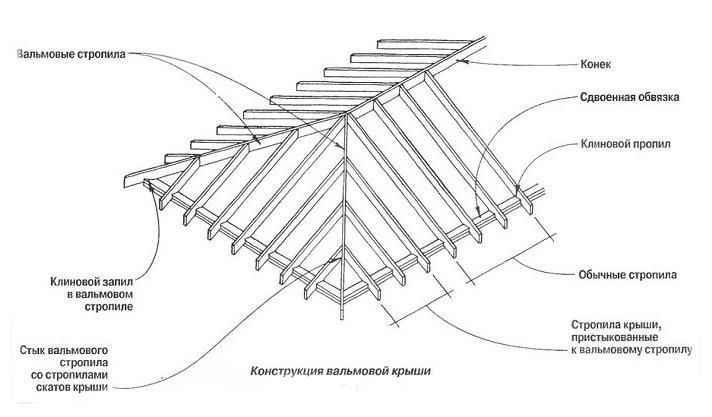

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

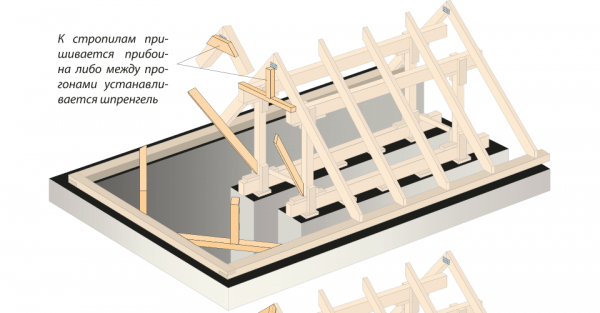

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово :

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

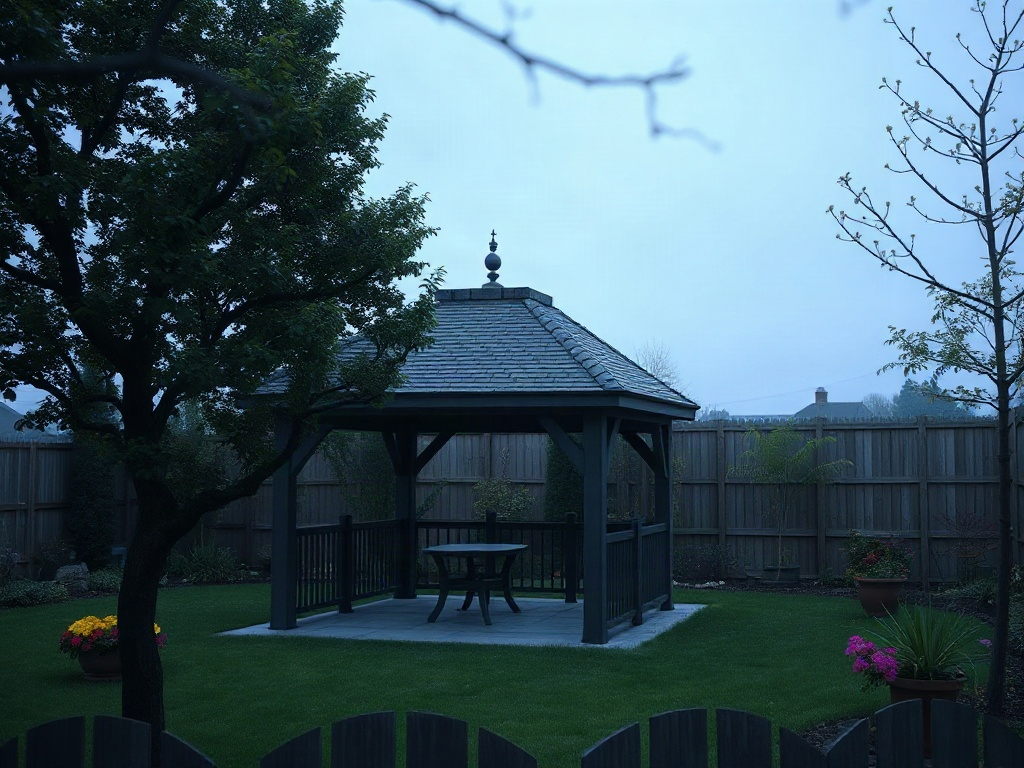

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. . Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система , совокупность опорных элементов, работающих как каркас.

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины .
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Видео-инструкция

(четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко , особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций :

• Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
• Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
• Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
• В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются :

• Повышенная сложность конструкции стропильной системы.
• Больший расход , что создает дополнительные опасные участки возможных протечек.
• Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер , связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил , идущих от к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

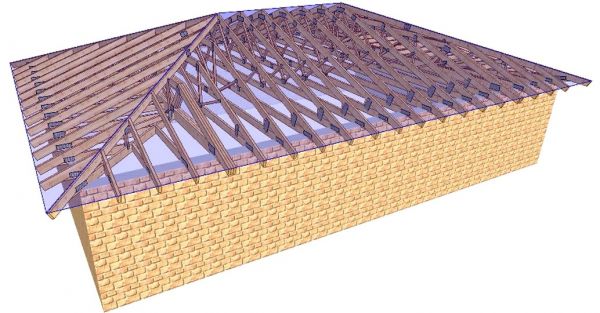

Схема шатровой крыши

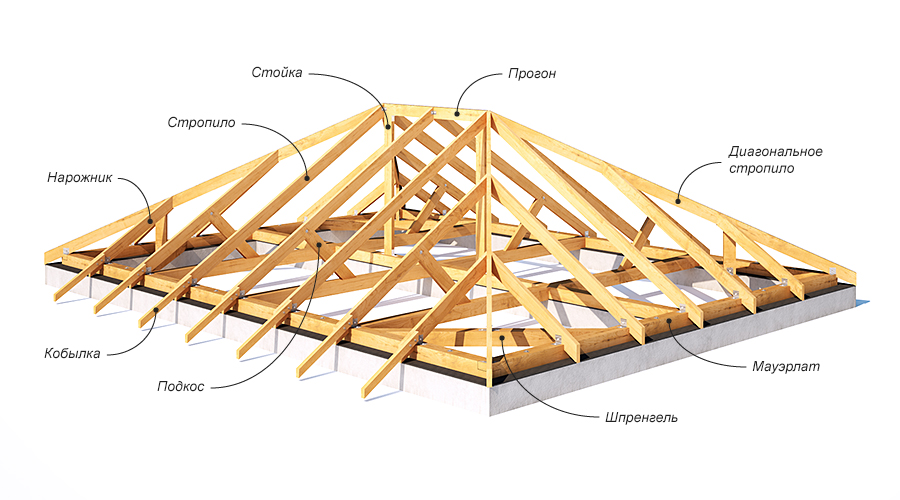

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система состоит из таких частей:

• Мауэрлат . Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
• Лежень . Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой .
• Шпренгель . Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
• Затяжка . Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
• Стойка . Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
• Прогон . Коньковый брус.
• Диагональное (угловое, накосное) стропило . Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
• Стропила . Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
• Нарожники . Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
• Подкосы . Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

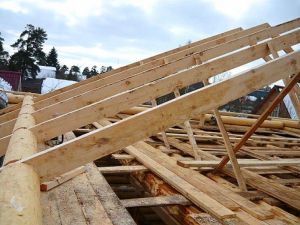

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности :

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем :

• Можно делать балки любой нужной длины.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие , через слой гидроизоляции и деревянную подкладку.

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет , главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату , тот же шаг установки. Монтируются строго под прямым углом к основанию , верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента . Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Устройство нарожников

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение , представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача , причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши .

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной , чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами , позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат .

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

1. Монтаж мауэрлата . Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
2. Углы мауэрлата усиливаются шпренгелям и.
3. Монтаж лежня . Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
4. Устанавливаются стойки , на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
5. Производится установка диагональных стропильных ног . Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
6. Монтируются стропила согласно проектных данных . Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами , деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей , от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже .

Поэтому очень важно перед началом работ составить подробный план работ , обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Тип вальмовой крыши чаще всего используется для частных домов или коттеджей. Комплекс устроен в виде четырехскатной крыши с двумя скатами трапециевидной формы. В ее основе включены сложные элементы, состоящие из стропил и балок. В этой статье мы расскажем, как выполнить монтаж вальмовой крыши, а также разберем устройство стропильного комплекса.

Элементы стропильной системы бывают наслонными и висячими. Наслонная стропильная система считается наиболее выгодной. Такой комплекс используют для опорных сооружений или конструкций со средней несущей стеной. Висячая система применяется на стенах с внешними проемами. Недостаток виясчего комплекса является его сложность монтажа.

Для информации! За счет наличия дополнительной опорной конструкции можно значительно увеличить область пролета. Чаще всего такое устройство применяется в четырёхскатной крыше с углом наклона в 35 градусов.

Вальмовая крыша имеет следующее устройство стропильной системы:

• стойки, подкосы;
• трапециевидные элементы ската;
• нарожники;
• шпренгели;
• ригели;
• накосные элементы, крепящиеся по диагонали либо по направлению углов проема.

Диагональный накосный элемент фиксируется краем в нижнюю опору всей стропильной системы либо в балку. Такая конструкция имеет большие линейные размеры и способна вынести высокую силовую нагрузку. Нарожники представляют собой стропильные элементы, имеющие небольшую длину. Они крепятся на накосную систему в одной точке опоры, а вторая фиксируется по нижней точке опоры. Для уменьшения линейного размера используют стойки и подкосы. Такое соединение позволяет выполнить монтаж вальмовой крыши без дополнительных распорок. Стоит отметить, в коньковом элементе вальмовой крыши возможно применение распорок для поддержания всей конструкции. Исключить образование распора поможет установка горизонтального уровня, который используют вместе с нижней опорой:

• фксацией на балку, которую врезают в дополнительный брус и располагают на нижней опоре;
• фиксация на нижней балке с обязательной обвязкой верховых венцов.

Специалисты не рекомендуют выполнять фиксацию в нижнюю опору, т.к. такое действие значительно снижает прочность и надежность конструкции. Независимо от выбранной конструкции крыши и стропильной системы должное внимание следует уделить гидроизоляции. Например, при укладке леженя на кирпичный слой сечение рулонной гидроизоляции должно быть 100х150 мм, а вот при укладке леженя на стеновые проемы либо перекрытия его высота может составлять на 10 см меньше.

Для информации! Лежень может отсутствовать у стропил вальмовой крыши только в случае отсутствия подкосов на крыше.

Прогоны выполняют функцию дополнительного усиления всей конструкции. Их располагают, как подпору на расстоянии 4,5 м. Монтаж шпренгелей выполняется с учетом линейной величины пролетов, а его изготовление выполняется из бруса либо бревна. Накосные стропила увеличивают нагрузку и переходят в шпренгель.

Процесс монтажа стропильного комплекса

Устройство стропильной системы для вальмовой крыши состоит из действий:

• Возведение мауэрлата по всему периметру стен. Фиксируют его при помощи шпилек с резьбой, которые установлены в кладке и прочно затягивают их гайками. В местах стыковки мауэрлата находят посадочную плоскость и подрезают половину балки;
• Следующий этап требует четкого соблюдения чертежей проекта дома. Если ширина дома составляет до 7,5 метров, висячие стропила связывают ригелем в верхней части. При ширине дома меньше 6 метров выполняют нижнюю затяжку;
• После укладки мауэрлата отмечается центральная ось на торцевой стене, фиксируют две крайние стойки и ставят их на балки перекрытия, закрепляя временными подкосами;

Для информации! Если конструкция крыши перекрыта панелями, сверху следует установить центральную балку, с фиксацией нижних концов крайних стоек. Если же строение перекрыто балками, стойки монтируют на них и крепят при помощи саморезов.

• Коньковый брус укладывается на стойки, на самом мауэрлате выполняют отметку стропильных ног и делают их монтаж. Крепеж стропила к мауэрлату выполняют методом врубки. Для этого делают специальный вырез на стропильной ноге, за счет чего опирающиеся элементы плотно становятся и обеспечивают высокую прочность;
• Накосные и диагональные вальмовые стропила фиксируют на мауэрлат, а второй конец к месту стыковки конькового бруса. На фото наглядно показан элемент опираемых стропил на вальмовой крыше.

Способы крепления нарожника

Нарожники изготавливают из цельного материала. Для обеспечения жесткого крепления выполняют подпиливание верхнего края данного элемента в одной области с накосными стропилами. Установка стропил дополнительно усиливается металлическими деталями. Нарожники монтируют на силовой каркас кровли, за счет чего происходит опирание стропил, что значительно увеличивает надежность и безопасность кровли. Для увеличения несущей способности стропильной системы применяют следующий метод:

• Выполняют усиление всех сторон нижней плоскости стропильного элемента брусками с сечением 50х50 мм. Монтаж стропил следует выполнять из хорошо подсушенного дерева, предварительно обработанного специальными антисептиками.
• Если выполнена установка стропил на мауэрлат, их удлиняют за счет дополнительных элементов - кобылки, которые служат навесом над стеной.

Усиление стропильной системы

В устройстве стропильных элементов следует серьезно отнестись к стыковочным узлам. Увеличить несущую способность вальма можно за счет установки специальной стойки, задача которой - соединять стропы и перекрытия. Еще одним важным моментом является устройство обрешетки, которую изготавливают из досок или бруса. Шаг обрешетки можно использовать любой, однако, при использовании мягкой черепицы специалисты рекомендуют устанавливать сплошную обрешетку, а в остальных типах шаг составляет 20-50 см. Комфортное проживание в доме обеспечит грамотное устройство пароизоляции, гидроизоляции, вентиляции и звукоизоляции. Все строительные материалы укладываются в виде кровельного пирога.

Для информации! Устройство кровельного пирога позволит обеспечить нормальную вентиляцию помещения, а также сохранит элементы стропильной системы.

Монтаж стропильной системы вальмовой конструкции достаточно сложный и длительный процесс, требующий четкого соблюдения правил и норм. Каждое действие в ее устройстве влияет не только на внешний вид крыши, но и отвечает за технические и эксплуатационные характеристики. Грамотный расчет всех показателей и правильное строение крыши позволит создать комфортные условия проживания в доме.
