От автора: здравствуйте, друзья! Изучая проектное строительство и создавая дом мечты, стараешься предусмотреть все, начиная от вентиляции, подбора качественных материалов, утепления внешних стен до установки радиаторов и отопительной системы. Как самостоятельно разобраться в этом потоке информации и не ошибиться?

Поставив четко задачу, легко справиться с каждым из пунктов технического проекта. Сегодня раскроем секрет, как подобрать для частного дома отопительную систему и как сделать своими руками, имея рекомендации и инструкции.

Сразу отметим, что схема работы котлов универсальна - при сгорании топлива выделяется тепловая энергия, которая передается в отопительную систему дома. Разница только в конструкции, опыте и знаниях, затраченной энергии и, конечно же, в финансовых возможностях.

Виды отопительных котлов

Перед тем как приступить к практической работе и поиску необходимых чертежей, требуется определиться с видом отопительной системы, достоинствами и недостатками теплового носителя.

Газовый котел

Быстро и эффективно обогревает дом, но имеет ряд серьезных правил по установке и эксплуатации. Выполнить своими руками данный вид котла достаточно сложно, не имея опыта и знаний. Кроме того, монтаж сопряжен с параллельной установкой дополнительной вентиляции по всему дому.

Наибольшая сложность связана с тем, что домовладельцу нужно обязательно получить разрешение от газовой службы, предоставить техпроект, доказать безопасность конструкции и провести опрессовку котла. Насколько эти усилия оправданны, решать домовладельцу.

Источник: mynovostroika.ru

Совет: если отопительную систему принято устанавливать в подвальном помещении, то газовые котлы категорически нельзя там размещать, так как есть опасность взрыва.

Электрический котел

Идеальный вариант для дачного домика, где не требуется регулярная эксплуатация. Дорогая электроэнергия, скачки напряжения и возможные перегревы - все это делает данный вид непрактичным и очень затратным. Купив готовую конструкцию, можно существенно сэкономить на элементах, но при скачках напряжения мощность и эффективность теплоносителя сильно падает.

Источник: x-teplo.ru

Соорудить самостоятельно данный вид несложно. По своей сути, это бак со вмонтированным ТЭНом (трубчатым электронагревателем) и двумя выходящими патрубками, соединенными с контурами обратки и подачи. Конструкция достаточно простая, так как не требует установки камеры сгорания, дымохода и т.д.

Котел с жидким топливом

Вполне реально сделать своими руками при наличии чертежа и опытного советчика, но вновь все упирается в цену и удобство эксплуатации.

Источник: x-teplo.ru

Стоимость топлива и постоянный контроль за форсунками горелки, необходимость отдельного от жилого дома помещения, протягивание и утепление труб, подготовка места для хранения топлива согласно правилам пожарной безопасности - все это может создать серьезные сложности при эксплуатации.

Паровой котел

Схема работы парового котла построена на использовании тепловой энергии пара. При сгорании топлива в котле образуется тепло, вода преобразовывается в пар, поступает на водогрейный участок и магистраль отопления. Если говорить точнее, то в верхнюю часть котла нагнетается вода с помощью насоса, через трубы она поступает в подъемный трубопровод и коллекторы. В зоне горения топлива происходит нагревание жидкости. Если вы помните уроки физики, то здесь задействованы правила функционирования сообщающихся сосудов.

Система парового котла может быть одно- и двухконтурной - в первом случае система подходит только для отопления, во втором обеспечит вас горячим водоснабжением.

Источник: mynovostroika.ru

Отопительная система парового котла состоит из нескольких элементов: , магистрали, стояков и водогрейного устройства. Как самому сварить паровой котел, какие материалы и инструменты понадобятся для работы?

Нам потребуются:

• трубы из нержавеющей стали диаметром 100–120 мм, 10 мм и 30 мм;
• лист из нержавеющей стали;
• асбест;
• предохранительный клапан и приборы для контроля измерений;
• инструмент для механической обработки;
• сварочный аппарат.

Главным конструктивным элементом считается барабан, так как к нему подсоединяются приборы контроля измерений и трубы водяного контура. Последовательность работ такова.

1. Делаем из трубы диаметром 100–120 мм корпус. Обращаем внимание на толщину стенок, она должна быть не меньше 3 мм.
2. Готовим 12 дымогарных труб длиною по 100 мм и жировую трубку 110 мм.
3. Изготавливаем из нержавейки внутренние перегородки и проделываем в них отверстия для дымогарных труб. Крепим с помощью сварки трубки, а к корпусу привариваем клапан и коллектор.
4. С помощью асбеста выполняем теплоизоляцию и оснащаем агрегат спецприборами по контролю измерений.
5. Проводим испытания на целостность конструкции и рабочие показатели.

Исходя из опыта, можно сказать, что принцип парового котла везде идентичен, но с дополнениями и усовершенствованиями вы можете увидеть многочисленные варианты в интернете.

Котел на твердом топливе

Наиболее распространенный, доступный и легкий в создании вариант котла для дома. Дрова, уголь, антрацит, пеллетты - можно подобрать наиболее приемлемый вариант для семейного бюджета.

Пиролизные котлы длительного горения

Одним из распространенных твердотопливных видов считается пиролизный котел, адаптированный под сжигание дров, брикетов, угля и сохранение температурного режима в пределах 12 часов. Благодаря дополнительной помощи электроэнергии и продуманной системе вентиляции такой котел эффективно обеспечивает равномерный обогрев дома.

Принцип работы: дрова загружаются в камеру, поджигаются и герметично закрывают заслонку. Во время горения и тления происходит образование азота, углерода и водорода. Выделяясь, они поступают в спецотсек, где выгорают и выделяют тепло для нагревания водяного контура и всей отопительной системы дома.

Отметим, что готовые пиролизные котлы - дорогостоящее удовольствие, но они более функциональны по сравнению с «классической» моделью твердотопливного котла. Поэтому неудивительно, что опытные мастера давно научились делать их аналоги самостоятельно.

Источник: cotlix.com

Какие инструменты и материалы потребуются для работы? Прежде всего, болгарка, сварочный аппарат, плюс расходные материалы: лист металла (толщина не меньше 4 мм), металлические трубы с диаметром 300 мм, 60 мм и 100 мм и толщиной стенки не меньше 3 мм. Этого должно хватить для создания элементов конструкции: колосника, дымососа, теплообменника (водяного типа), камеры загрузки дров и сгорания летучих газов.

Самодельные чертежи с полными расчетами и детальными инструкциями по созданию котлов содержатся не только в столах специалистов, но и на многочисленных сайтах. Предлагаем познакомиться с чертежом и 3D-схемой пиролизного котла, согласно предложенной инструкции.

Источник: mynovostroika.ru

Или приобрести уже готовый к использованию пиролизный котел:

Пеллетный тип котла

Данный тип относится также к твердотопливным котлам. В отличие от предыдущей модели, он автоматизирован и более удобен в эксплуатации. Нагревание системы происходит за счет гранулированной древесины - пеллет.

Можно ли его выполнить самостоятельно? Несмотря на трудоемкость и необходимость в электрическом оборудовании - электрическом двигателе для обеспечения работы шнека, или бункерной заслонке - пеллетный котел можно сделать собственноручно.

Важно: поскольку пеллеты - материал сыпучий, подача в камеру осуществляется автоматически с помощью шнека или спецбункера.

Какой из вариантов более выгоден и удобен, решать вам. В любом случае, перед установкой внимательно ознакомьтесь с инструкциями и рекомендациями специалистов.

Классический твердотопливный котел

Рассмотрим, как правильно сделать наиболее востребованный на рынке вариант твердотопливных котлов для коттеджей и дач. Прежде всего, нам понадобится сварочный аппарат, болгарка, газовый резак, молоток и рулетка.

Для конструкции: бесшовные трубы диаметром 425 мм, 100 мм и 25 мм, металлический лист (толщина 4 мм), петли, уголок 25 мм, сгон диаметром 25 мм - 2 штуки, арматура с диаметром 8 мм.

Следующий шаг - это создание проекта по учебникам или поиск чертежей и видео-рекомендаций в интернете.

Изготовление корпуса

Приступаем к изготовлению деталей. Из трубы наибольшего размера изготавливаем корпус котла, отрезаем нужный кусок. Для среднего по объему агрегата нам нужна длина 1–1,2 метра.

Отопительные системы и оборудование стоят достаточно дорого. Не каждая семья может себе позволить приобрести новый котел для установки на даче. Придется потратить значительную сумму на его покупку и последующий монтаж. Однако при желании всегда можно изготовить котел на дровах своими руками, способный обогреть жилую площадь.

По своему конструктивному исполнению самодельные дровяные котлы могут быть различными. От их устройства зависит эффективность обогрева и простота эксплуатации. Решив сделать все своими руками, стоит сначала обратить внимание на самую простую конструкцию. Пиролизные дровяные котлы требуют наличия определенных знаний и навыков. Хотя их КПД значительно выше.

Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Такие самодельные котлы, изготовленные по всем правилам, способны на одной закладке проработать больше суток из-за длительного горения.

Готовим материал и инструменты

Приступая к изготовлению котла на дровах своими руками и стремясь выполнить все в кротчайшие сроки, стоит позаботиться о наличии:

• схемы будущего котла;
• стальных труб различной длины, диаметра (400, 500, 100 и 150 мм);
• стального листа толщиной минимум 4 мм;
• проката для изготовления ножек;
• двухсотлитровой бочки;
• термостойкой смеси, используемой при кладке печей и каминов;
• сварочного аппарата;
• электродов подходящей марки и размера. Как правило, для выполнения сварочных работ используются электроды диаметром 3 – 4 мм;
• болгарки.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

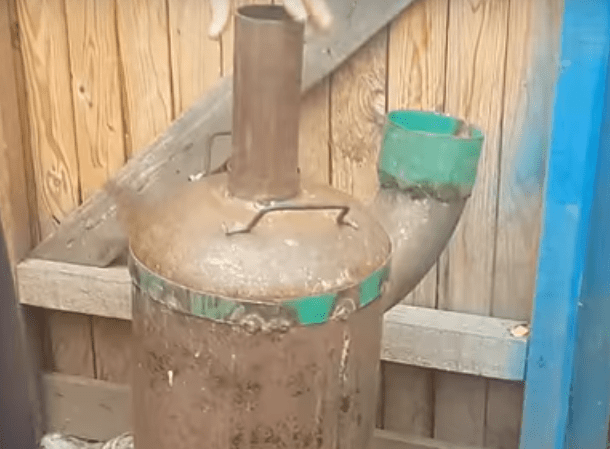

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Помимо покупки отопительного оборудования, представленного на рынке отечественными или мировыми производителями, всегда существует возможность изготовить котел отопления своими руками, чертежи которого можно свободно найти в сети. При этом можно сэкономить на целом списке опций, без которых ваша отопительная система вполне может обойтись. Все, что для этого нужно, — знание устройства и принципа работы выбранного вами вида котла, материалы, инструменты и практические навыки с ними.

Основные виды отопительных котлов

При желании можно сделать практически любой вид отопительного котла. Тут главное — правильно выбрать, а для этого необходимо знать основные достоинства и недостатки наиболее распространенных видов отопительного оборудования. Итак, отопительные котлы бывают:

• Газовые. Изготовлением этого типа котлов заниматься самостоятельно крайне нежелательно — к газовому оборудованию предъявляются такие технические требования, которые у вас вряд ли получится выполнить в кустарных условиях.
• Электрические. Достаточно высокая популярность котлов этой категории объясняется простой конструкцией и сравнительно невысокими требованиями относительно безопасности при эксплуатации и монтаже.

Важно! Основной недостаток электрических котлов — это высокая цена на электроэнергию. Вследствие этого такое оборудование, как правило, используется для обеспечения периодического отопления, например, гаража или дачи.

• Жидкотопливные. Конструкция таких котлов не отличается большой сложностью. Однако тонкости и стоимость форсунок, которые подают топливо в камеру сгорания, заставят любого хорошенько подумать, прежде чем приступать к изготовлению отопительного прибора, работающего на дизеле или мазуте.
• Твердотопливные. Представители этого вида отопительного оборудования оптимально подходят как для частных домов, так и для разных объектов промышленного или коммерческого сектора. Универсальность в применении и высокий КПД обеспечивают таким котлам наиболее высокий спрос на рынке.

Важно! По принципу действия твердотопливные котлы делятся на пиролизные, дровяные, пеллетные и длительного горения. Наиболее популярными для изготовления своими руками являются котлы длительного горения, в то время как пеллетные и пиролизные из-за высокой стоимости отдельных элементов используются значительно реже.

От чего зависит конструктивное исполнение?

На то, какой именно будет конструкция отопительного котла, могут влиять некоторые условия:

• Вид топлива.
• Доступность и стоимость материалов.
• Способ циркуляции теплоносителя.

Материалы для сборки:

• Наибольшую долговечность показывает нержавеющая жаростойкая сталь. Впрочем, как раз она имеет самую высокую стоимость, а ее обработка является достаточно сложной задачей, с которой не выйдет справиться не имея специальной аппаратуры. То же можно сказать и о чугуне, который, впрочем, стоит значительно дешевле нержавейки.

Важно! Традиционно для изготовления отопительных котлов используется листовая сталь толщиной от 4 мм — данный вариант сравнительно легок в обработке и главное — долговечен и вполне надежен.

• Для обеспечения естественной циркуляции теплоносителя требуется использовать контуры отопления и связующую арматуру крупного диаметра, а накопительную емкость располагать на высоте. Когда такой возможности нет, то придется использовать циркуляционный насос — он даст возможность уменьшить диаметр труб. Впрочем, насосная система отопительного котла является энергозависимой, что следует учитывать при выборе конструкции аппарата, а также его функциональных возможностей.

Важно! Патрубки, которыми будет оборудован ваш котел, должны иметь диаметр, как минимум, 32 мм — для изготовления можно использовать толстостенную трубу из стали. Контур отопления нужно делать из оцинкованной стали, не забывая о герметизации резьбовых соединений.

Особенности конструкции твердотопливных котлов

Наиболее дешевым вариантом для того, чтобы сделать котел отопления своими руками, является дровяной котел. Конструктивно такой прибор представляет собой две емкости, которые помещены одна в другую. Внутренняя выполняет роль топки, а внешняя — функцию нагревательного бака.

Важно! Конструкция дровяного котла достаточно проста, а работать он сможет не только с дровами, но и с некоторыми другими видами твердого топлива.

В конструкцию дровяного котла входит следующее:

• Стальная топка (с дверцей).
• Колосники топки.
• Зольник (с дверцей).
• Дымоход.
• Сажесборник.
• Входной и выходной патрубки.
• Шиберная задвижка.
• Чугунная крышка.
• Ножки.

Важно! Основным минусом деревянного котла является низкий КПД, то есть слишком большой расход топлива или постоянная нехватка тепла в доме.

Конструктивные особенности пиролизных котлов

Пиролизные котлы более дорогие в изготовлении, они обладают двумя камерами сгорания — для пиролизного газа и для топлива, а некоторые их элементы и сами по себе стоят недешево. Тем не менее, данное оборудование пользуется немалым спросом ввиду его экономичности — оно окупается полностью всего за 3-4 сезона.

Классическая схема пиролизного вида котла включает следующее:

• Камера сжигания с форсункой.
• Газифицирующая камера.
• Дымоходная система.
• Система подачи воздуха.
• Водный теплообменник.
• Загрузочная камера.
• Датчики давления и температуры.
• Система циркуляции теплоносителя.
• Регуляторный клапан

Конструктивные особенности пеллетных котлов

Пеллетные котлы были изобретены в окончании XX столетия. Функционируют они на прессованных опилках, а их главный принцип действия заключается в передаче тепла от газа, выделяемого от сгорания последних, который и нагревает теплоноситель в теплообменнике.

Конструкция пеллетного котла включает следующее:

• Корпус.
• Теплообменник с водяным контуром.
• Топочная камера с воздушным окном и дверцей очистки.
• Теплоизоляционная прокладка.
• Дымоуловитель.
• Автоматика управления и контроля.

Важно! В котлах пеллетного типа лучше всего использовать теплообменники из чугуна: они обладают более высоким показателем теплоотдачи и не подвержены коррозии.

Изготовление электрического котла

Сделать котел отопления своими руками — задача ответственная. Главным элементом электрического отопительного прибора является термоэлектрический нагреватель (ТЭН), который необходим для преобразования электроэнергии в тепло.

Важно! Корпус такого агрегата может быть изготовлен из любого материала, а узлы, которые нужны для его работы — датчики, регуляторы, можно приобрести в любом специализированном магазине.

Конструкция электрического котла состоит из следующих элементов:

• Расширительный бачок.
• Предохранительный клапан.
• Циркуляционный насос.
• Фильтрационный узел.

Теплоноситель в системе способен циркулировать как естественным образом, для чего нужно предусмотреть перепад высоты между баком и радиаторами котла, так и принудительным, при помощи насоса. Самый простой вариант электрического котла — установка ТЭНа в систему отопления. Если подобная конструкция не подходит, то можно сделать электрокотел со съемным патрубком — это позволит оперативно добраться до ТЭНа при необходимости замены или ремонта.

Наиболее оптимальным решением для обогрева, к примеру, небольшого коттеджа является отдельно расположенный небольшой электрический котел. Труба такого агрегата будет иметь диаметр примерно 220 мм, а длина корпуса — не более полуметра, что дает возможность установить его практически где угодно (разумеется, с учетом правил безопасности).

Важно! Корпус электрического котла должен быть герметичным. Он оборудуется отверстием для поступления прогретого теплоносителя в отопительную систему и патрубком для подачи уже остывшей воды обратно.

Альтернативные варианты для самостоятельного конструирования

Помимо электрических и твердотопливных котлов, для самостоятельного изготовления также подходит целый ряд других альтернативных отопительных приборов, например:

1. Индукционные — представляют собой трансформаторы, которые состоят из первичной и вторичной обмотки. В котле такого типа электроэнергии на внешней обмотке преобразовывается в вихревый ток, а созданной магнитное поле передается на внутреннюю, которая передает энергию теплоносителю.
2. Конденсационные — сохраняют тепловую энергию конденсата, благодаря чему считаются более эффективными, чем твердотопливные и газовые. Конденсация пара в теплообменнике происходит со специальной конструкцией, которая обеспечивает таким котлам примерно 20% преимущество по КПД в сравнении с традиционным газовым оборудованием.
3. Жидкотопливные — испаряют отработку, а затем сжигают ее пары. Получаемая таким образом энергия отправляется на теплообменник, который нагревает тепловой агент системы отопления. Такое оборудование имеет два существенных недостатка: большое количество выделений в атмосферу и низкий КПД.
4. Комбинированные — универсальное в применении оборудование. Но для его самостоятельного конструирования потребуется сноровка, а также отличные знания принципов работы различных видов отопительного оборудования. Отдельные элементы таких приборов могут стоит достаточно дорого, но в целом комбинированные виды котлов могут окупиться всего за 5-6 сезонов.

Важно! При изготовлении отопительного агрегата любого типа необходимо руководствоваться всеми требованиями правил безопасности и действующих стандартов в отношении выбранной вами категории оборудования.

Несмотря на огромное количество отопительных приборов, представленных на рынке, популярным вариантом является твердотопливный котел длительного горения. Этот агрегат может быть использован в качестве основного источника отопления в отдаленных районах, где не предусмотрена газификация и электрификация. Надежный, эффективный и экономичный, он является отличным решением для отопления загородного дома, коттеджа в городе или дачи.

Самодельный ТТ котел длительного горения

В отличие от обычного котла, где основное тепло идет от самого пламени, ТТ котел длительного горения работает совсем по другому принципу. В этой статье речь пойдет о том, как правильно сделать твердотопливный котел длительного горения своими руками, а чертежи и схема монтажа помогут вам не ошибиться и сделать всё технологически правильно!

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Особенность конструкции

Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

Основные элементы ТТ котла:

1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

Преимущества и недостатки

Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

Плюсы

• высокий КПД (около 95%);
• автономность отопительной системы;
• экономичность;
• надежность и долговечность;
• высокая эффективность;
• доступность топлива;
• экологически чистый вариант отопления дома;
• универсальность топлива (угли, дрова, опилки, пиллеты).

Минусы

• громоздкость конструкции;
• под устройство необходимо оборудовать специальное помещение;
• сложность конструкции и монтажа;
• необходимость в постоянной чистке.

Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

• низкая себестоимость;
• возможность сделать котел универсальным для любого вида топлива;
• возможность усовершенствования конструкции и добавления мощности.

Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Меры безопасности!

Чтобы такой котел действительно был эффективным и экономичным вариантом отопления, прослужил долгую службу и не стал причиной ожогов или аварий в доме, учитывайте основные моменты противопожарной безопасности.

1. Необходимо следить за температурой в системе и не допускать его перегрева.
2. Нельзя устанавливать запорный вентиль на трубопроводе.
3. Рядом с котлом нельзя держать легко воспламеняющиеся предметы.
4. Необходимо следить за вентиляции в помещении.
5. Для котла нужно оборудовать отдельное помещение.

На этапе подготовительных работ, продумайте место, где будет установлен котел.

В идеале, конечно, оборудовать отдельную котельную, ведь эксплуатация ТТ котла длительного горения несколько отличается от привычной кирпичной печи на дровах. Да и внешне этот агрегат не будет радовать глаз, и служить украшением дома.

Учитывая, что твердое топливо все-таки создает определенную грязь, ТТ котел длительного горения лучше устанавливать нежилом помещении.

Но если его мощность небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной» с помощью кирпичной стенки.

Обязательно предусмотрите систему вентиляции в помещении, где будет происходить эксплуатация этим котлом. На постоянной основе с улицы должен поступать кислород.

Пошаговая инструкция по созданию твердотопливного котла длительного горения своими руками

Проект твердотопливного котла – задача непростая и новичку с ней справиться будет нелегко. Прежде чем приступить к строительству, подготовьте чертежи и эскизы.

Подготовьте также следующие инструменты:

1. Сварочный аппарат.
2. Инструменты для работы с металлом: плоскогубцы, шлифовальный круг.
3. Электродрель.
4. Строительный уровень и рулетка.
5. Маркер.
6. Болгарка.
7. Перчатки и защитный экран на глаза.

Внимание! При выполнении работ по изготовлению самодельного ТТ котла продолжительного горения, следует быть очень осторожным и иметь хотя бы базовую практику со сварочным аппаратом. Используйте обязательно защиты при работе со сваркой.

Из материалов понадобится:

1. Пустой газовый баллон.
2. Листовой металл.
3. Асбестовый шнур.
4. Стальная труба с сечением 60 мм.
5. Металлические петли и ручки.
6. Металлический уголок либо лопасти.
7. Металлическая вытяжка.
8. Базальтовое волокно для прохода дымоотводящей трубы.

Перед началом изготовления, предлагаем вам ознакомится с видео инструкцией, как правильно разрезать пустой газовый баллон, внимательно смотрите и не пренебрегайте мерами безопасности!

Шаг 1. Разметка корпуса и изготовление корпуса

С помощью маркера выполните разметку на пропановом баллоне согласно размерам чертежа.

Делаем небольшое прямоугольное отверстие под дверцу зольника, через которую будет осуществляться чистка котла.

На верхней части баллона (по всему периметру) проводим ровную линию для среза верхушки.

С помощью болгарки по линии срезаем верхушку.

Теперь по центру выполняем разметку под отверстие, через которую будет проходить труба. Отверстие, соответственно, должно быть больше диаметра трубы.

Вырезаем в крышке отверстие и навариваем кольцо металла, которое будет плотно обхватывать трубу, вставляемую в баллон.

Обвариваем небольшим кольцом из листового металла (4-5 мм) с внешней и внутренней стороны сам баллон, на который будет надеваться крышка.

Шаг 2. Изготовление трубы

Берем металлическую трубу длиной от 80 до 100 см. Если вы используете не пропановый стандартный баллон, а самостоятельно варите корпус для котла, учитывайте, что высота трубы должна быть на 20-25 см выше. Ведь суть работы заключается в том, что по мере прогорания топлива, труба внутри корпуса будет опускаться вниз.

Привариваем к трубе в нижней ее части металлический круг – распределитель воздуха.

Вырезаем из листового металла крепления, которые надежно привариваем по линии среза баллона, предварительно проложив асбестовый шнур.

Крепим срезанную верхушку таким образом, чтобы она легко снималась и ставилась обратно. Выполните из металла ручки и для удобства снятия тоже приварите их к корпусу.

Шаг 3. Изготовление патрубка к дымоходу

Делаем разметку на баллоне в верхней его части под отверстие патрубка.

Вырезаем с помощью болгарки и привариваем трубу для вывода продуктов сгорания.

Потом к этому патрубку присоединяется стальная дымоотводящая труба.

Шаг 4. Изготовление зольника

По ранее выполненной разметке под зольную камеру вырезаем с помощью болгарки отверстие.

Отдельно из листового металла выполняем дверцу, которую потом нужно будет прикрутить на скобы к корпусу котла.

Для удобства можно выполнить небольшую петлю из толстой проволоки или армирующего стержня и прикрутить в качестве ручки.

Шаг 5. Готовим систему подачи воздуха

Измерьте внутренний диаметр корпуса баллона. Теперь на листовом металле начертите круг, диаметр которого будет на 5 мм меньше внутреннего диаметра баллона.

С помощью болгарки вырежьте этот круг.

Берем металлический уголок и нарезаем его на 6 равных частей. Размер каждой части равен ½ диаметра металлического круга. Для этих целей еще хорошо подойдет крыльчатка со старыми лопастями.

Привариваем металлические круги в одинаковом направлении против часовой стрелки.

Шаг 6. Делаем теплообменник

Мы будем делать теплообменник, сконструированный по принципу водяного контура.

Размер этого теплообменника зависит от ваших личных предпочтений. Чем он будет больше, тем большее количество дров вы сможете в него заложить, а значит, большей длительностью горения будет отличаться ваш котел.

Из листового металла толщиной 5-6 мм вырезаем листы согласно схеме и свариваем их в надежный корпус, внутри которого будет располагаться наш газовый баллон.

В верхней и нижней части корпуса выполняем патрубки для подсоединения подающей и обратной линии.

В центральной части необходимо предусмотреть отверстие, через которую будет закладываться топливо. Выполняем с помощью маркера разметку и вырезаем болгаркой.

Шаг 7. Общая сборка и установка котла

Крепим дверцу зольника на топку.

Отмечаем на корпусе теплообменника место, где будет произведен доступ к зольнику и вырезаем с помощью болгарки. Тоже оснащаем этот проем дверцей, которая должна очень плотно закрываться, преграждая доступ кислорода в корпус.

Вставляем баллон внутрь теплообменника.

С помощью сварочного аппарата завариваем бак сверху, в результате чего получаем абсолютно герметичный корпус, внутри которого располагается круглая топка.

Суть ТТ котла длительного горения заключается в ограниченной подаче воздуха сверху, функцию которой выполняет система подачи кислорода.

Топливо (дрова, уголь, брикеты) следует загружать очень плотно, чтобы между слоями было как можно меньше пространства. Если дрова разные по размеры и плотно их укомплектовать не получается, то между слоями можно засыпать щепкой, бумагой. Чем плотнее будет эта твердотопливная смесь, тем дольше будет гореть дрова.

• достаем ограничитель подачи воздуха из корпуса;
• загружаем топливо через специальную дверцу. Топливо предварительно лучше сбрызнуть специальной жидкостью для розжига;
• ставим обратно трубу ограничитель;
• внутрь котла бросаем зажженную спичку;
• после того, как убедитесь, что топливо постепенно начинает тлеть, плотно прикройте дверцу.

По мере прогорания дров, труба внутри баллона будет постепенно опускаться. По ее высоте вы всегда можете узнать, какое количество дров у вас сейчас находится внутри.

Шаг 8. Растопка котла

Такой простой котел вы можете выполнить прямо на улице в теплое время года и протестировать его на открытом воздухе, оснастив временным дымоходом.

Если площадь помещения превышает 30-40 квадратных метров, то можно сварить два баллона вертикально, увеличив, таким образом, закладку дров.

Шаг 9. Установка котла в помещении

Отнеситесь очень серьезно к вопросу пожаробезопасности котла.

Под него лучше выделить отдельное помещение или сделать небольшое ограждение от жильцов, чтобы исключить ожоги. Все-таки корпус котла металлический и в отличие от каменной печи, есть высокая вероятность получить ожог.

Установите в том месте, где есть возможность выводы дымохода. Вывести дымоход можно двумя способами: через кровлю или .

Учитывайте, что к котлу у вас должен быть прямой доступ, поэтому на расстоянии 50 см рядом с ним ничего не должно стоять.

• Выполните основание из кирпича под котел, уложив в 2 ряда сплошной кирпич. Проверьте строительным уровнем наклон основания.
• Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
• Если стены в доме выполнены из дерева или любого другого горючего материала, необходимо защитить листовым металлом или базальтом место примыкания котла к перекрытиям. Можно в качестве тепловой изоляции использовать обычный кирпич, которым следует обложить по периметру место примыкания котла к стене.

В месте вывода дымохода через стену или кровлю, необходимо также обеспечить должную теплоизоляцию. Для этого подойдет базальтовое волокно, которое следует плотно проложить между дымоходной трубой и перекрытием.

• Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Учитывайте, что патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет горизонтальной, то может быть нарушена тяга в процессе эксплуатации.

Шаг 10. Подключаем котел к дымоходу.

Внимание! Нужно обязательно смазать герметиком стыки соединений всех частей дымохода между собой.

Подсоединяем трубу дымохода к патрубку ТТ котла. Диаметр дымоотвода должен быть не меньше патрубка ТТ котла. Если эти параметры не соблюсти, то снизится пропускная способность выхода газа.

Как видите, делая всё своими руками можно получить отличный, всё не так сложно как казалось на первый взгляд! Если вы четко следовали инструкции, то быстро оцените высокую производительность и экономичность твердотопливного котла длительного горения, который в разы превосходит своих конкурентов с принципом открытого пламени. Это позволит поддерживать комфортный микроклимат в доме при минимальном уходе.

Твердотопливный котел своими руками — видео инструкция

Сегодня приобрести котел не составляет труда. Разумеется, если есть средства на покупку. Ассортимент отопительной продукции, представленной на рынке, весьма широк. Но как быть, если денег мало, а без котла не обойтись?

Самодельный электрокотел

Решение давно найдено и широко используется – сварить котел отопления своими руками. О том, как это сделать правильно, чтобы нагреватель работал не хуже заводского, пойдет речь в статье.

Виды отопительных котлов

Прежде чем приступить к работе, решите, какой тип котла требуется. Правильно оцените возможности снабжения тем или иным топливом в вашем регионе, узнайте его стоимость.

Есть несколько типов нагревателей в зависимости от используемого топлива. Любой из них можно сделать своими руками:

• Электрический – самый простой. Представляет собой бак или трубу с вмонтированным ТЭНом. К емкости присоединяются два патрубка, соединяющие котел с линиями подачи и обратки. Конструкция проста, дымохода и камеры сгорания не требуется.

Но учитывайте, что электроэнергия – дорогое топливо, а при падениях напряжения, которые характерны для электросетей в России, котел работает с перебоями, падает мощность и температура воды.

• Газовый. Его конструкция сложнее. При сооружении учитывайте, что для установки потребуется разрешение газовой службы. Сделанный своими руками котел могут не принять в эксплуатацию.
• Жидкотопливный. Если есть дешевая солярка – хорошее решение. Но придется искать помещение под топливный склад с соответствующими требованиями безопасности и строить утепленный топливопровод. Настройка горелки такого котла – сложная процедура.
• Твердотопливный. Оптимальный тип котла для самопального производства. Прост, надежен, а дрова доступны везде. В домах и дачах по всей стране устанавливают такие агрегаты, выполненные домашними умельцами. О нем сегодня и пойдет речь.

Твердотопливный котел

Что потребуется

Чтобы самому собрать котел отопления, надо обладать умениями сварщика. Причем, хорошей квалификации. Некачественные швы приведут к выходу котла из строя или несчастному случаю – отравлению газами.

Для работы понадобится следующий инструмент:

• Электросварочный аппарат;
• Газовый резак;
• Болгарка;
• Молоток;
• Рулетка;
• Маркер или мел.

Потребуются такие материалы:

• Труба стальная бесшовная диаметром 42,5 см с толщиной стенок 6 мм;
• Труба диаметром 10 см;
• Труба диаметром 2,5 см;
• Листовая сталь толщиной не менее 4 мм;
• Сгон диаметром 2,5 см – 2 штуки;
• Петли маленькие;
• Уголок 2,5 см;
• Арматура диаметром 8 мм.

Конструкция и проект

Чертежи и проекты котлов есть в интернете. Вариантов конструкции множество, но все построены на одном принципе – сгорании дров (угля или пеллетов) в топке и нагреве воды в теплообменнике или емкости над топкой с последующей циркуляцией по контуру отопления.

Нагрев воды в такой конструкции производится от всех элементов, включая дымоход, проходящий через бак с водой. Корпус котла тоже нагревается и отдает тепло воде после окончания процесса горения в топке. Горячая вода поднимается, выходит через верхний патрубок и устремляется по трубам системы отопления. Пройдя через контур отопления, она возвращается через нижний патрубок (обратку) в котел охлажденной, и процесс повторяется снова.

• Первым делом выполняют корпус котла. Для этого берут толстую трубу (42,2 см) и отрезают кусок длиной в один метр. Для этого придется использовать газовый резак. Края требуется обработать болгаркой.

Примерный проект котла

• Затем выполняют прорези для топки и поддувала. Они прямоугольные и располагаются друг над другом (топка над поддувалом) на расстоянии 5 см. Для топки требуется вырез с размерами 20 на 10 см, а для поддувала – 20 на 3 см. От нижнего края трубы до поддувала оставляют 5-7 см. Отрезанные части не выбрасывайте – из них получатся дверцы.
• После этого делают отверстия для патрубков – подачи и обратки. Рекомендуется делать отверстия диаметром 25 мм, их располагают на одной линии. При этом подвод обратки осуществляется над топкой на 15 см выше верхнего обреза. Патрубок подачи воды врезают в 5 см от верхнего края трубы (корпуса). Далее к отверстиям приваривают сгоны.
• Теперь приступают к созданию внутренних частей котла. Сначала из стального листа требуется вырезать три блина. Два диаметром больше корпуса – 42,5 см и один с диаметром меньшим – 41,2 см. Его необходимо установить потом внутрь. С учетом толщины стенок трубы разница в диаметре в 1 мм обеспечит легкость вхождения в трубу.
• После этого в одном большом и малом блинах вырезают в центре отверстие диаметром 10 см. оно требуется для вставки дымохода. Сам дымоход нарезают из приготовленной трубы диаметром 10 см.
• Ножки для котла делают из трубки диаметром 2,5 см. Для этого используют четыре отрезка длиной по 5 см. Зольник делается из арматуры, которую сваривают из кусков длиной, подходящей под диаметр корпуса котла.

Водогрейный котел

Сборка агрегата

Сборка котла начинается с приваривания дымохода к блину малого диаметра (41,2 см). Затем вваривают временные упоры внутри корпуса на высоте 30 см от обреза топки. Для этого используется обычная стальная проволока или та же арматура. Потом сверху на них устанавливают блин с дымоходом.

После этого начинается самая сложная и ответственная часть работы – сварка блина с корпусом, причем с двух сторон. Блин служить границей или стенкой между топкой и емкостью для воды и от качества этого шва зависеть все.

Затем сверху надевают на дымоход блин диаметром 42,5 см с отверстием и хорошенько сваривают все швы – между дымоходом и блином и между блином и корпусом.

Следующий этап работы – установка зольника. Сначала вставляют решетку из арматуры внутрь корпуса с другой стороны, а затем приваривают упоры из уголка, на которые ляжет зольник при переворачивании трубы (корпуса). Зольник устанавливается между топкой и поддувалом.

После этого приваривают оставшийся целый блин к нижнему обрезу трубы (корпуса) и уже к нему присоединяют ножки котла. Далее остается сделать дверцы. К обрезу топки и кускам от вырезов приваривают петли и навешивают дверцу.

Задвижку поддувала можно сделать по-разному. Это может быть просто обычная дверца, в виде шибера или поворотной заслонки с отверстиями в корпусе.

Есть еще один вариант – купить готовые дверцы, задвижки или заслонки. Они выполняются из чугуна и оснащены теплоизоляцией, исключающей вероятность сильных ожогов при соприкосновении.

Дверцы и задвижка поддувала

Подключение и тестирование

Когда котел готов, требуется провести испытания на герметичность швов. С этой целью на один из сгонов накручивают заглушку, а во второй заливают воду. Если нигде не протекает, можно быть уверенным, что во время реальной работы котел тоже не потечет.

На видео показан процесс изготовления пиролизного котла:

Теперь котел нужно подключить к системе отопления. Для этого используются установленные сгоны. Особое внимание уделите монтажу дымохода. Проследите, чтобы он выходил вертикально вверх. Если установить его таким образом не получается, то допускается выполнение не более трех отводов. В зоне чердака дымоход рекомендуется утеплять.

Когда все готово, можно начать пробную топку. В первый раз не рекомендуется использовать большой объем топлива. Самое главное сейчас – это протопить котел и дымоход. В процесс тестирования регулируют зазор в поддувале и опытным путем определяют оптимальный.

В процессе эксплуатации такой печки важно не превышать высоту закладки. Между верхним краем топлива и баком с водой должно быть не менее 20 см. Так обеспечивается полное сгорание и нормальный вывод угарных газов.
