Энергия электрического тока, входя внутрь асинхронного двигателя, легко переходит в энергию движения на выходе из него. А что делать, если требуется обратное превращение? В таком случае можно соорудить самодельный генератор из асинхронного двигателя. Только функционировать будет он в другом режиме: за счет совершения механической работы начнет вырабатываться электричество. Идеальное решение – перевоплощение в ветрогенератор – источник бесплатной энергии.

Экспериментально доказано, что магнитное поле создается переменным электрическим полем. На этом и основан принцип действия асинхронного двигателя, конструкция которого включает в себя:

• Корпус – это то, что мы видим снаружи;
• Статор – неподвижная часть электродвигателя;
• Ротор – элемент, приводящийся в движение.

У статора главный элемент – обмотка, на которую подается переменное напряжение (принцип действия не на постоянных магнитах, а на магнитном поле, повреждающемся переменным электрическим). В роли ротора выступает цилиндр с пазами, в которые уложена намотка. Но поступающий на нее ток имеет противоположное направление. В результате образуется два переменных электрических поля. Каждое из них создает по магнитному полю, которые начинают взаимодействовать между собой. Но устройство статора таково, что он не может двигаться. Поэтому результатом взаимодействия двух магнитных полей становится вращение ротора.

Конструкция и принцип действия электрогенератора

Опытами подтверждается и то, что магнитное поле создает переменное электрическое поле. Ниже показана схема, которая доступно иллюстрирует принцип действия генератора.

Если металлическую рамку поместить и повращать в магнитном поле, то пронизывающий ее магнитный поток начнет меняться. Это приведет к образованию индукционного тока внутри рамки. Если соединить концы с потребителем тока, к примеру, с электрической лампой, то можно наблюдать ее свечение. Это говорит о том, что механическая энергия, затрачиваемая на вращение рамки внутри магнитного поля, превратилась в электрическую энергию, которая помогла загореться лампе.

Конструктивно электрогенератор состоит их тех же частей, что и электродвигатель: из корпуса, статора и ротора. Разница заключается лишь в принципе действия. Не ротор приводится в движение от магнитного поля, создаваемого электрическим в статорной намотке. А появляется электрический ток в обмотке статора за счет изменения магнитного потока, пронизывающего ее, благодаря принудительному вращению ротора.

От электродвигателя к электрогенератору

Жизнь человека сегодня немыслима без электричества. Поэтому всюду строятся электростанции, преобразующие энергию воды, ветра и атомных ядер в электрическую энергию. Она стала универсальной, потому что ее можно преобразовать в энергию движения, тепла и света. Это стало причиной массового распространения электродвигателей. Электрогенераторы менее популярны, потому что электричеством государство снабжает централизованно. Но все же иногда случается, что электроэнергия отсутствует, и получить ее неоткуда. В таком случае вам поможет генератор из асинхронного двигателя.

Мы уже говорили выше, что конструктивно электрогенератор и двигатель похожи друг на друга. Отсюда возникает вопрос: нельзя ли это чудо техники использовать в качестве источника как механической, так и электрической энергии? Оказывается, можно. И мы расскажем, как своими руками переделать мотор в источник тока.

Смысл переделки

Если понадобился электрогенератор, зачем его делать из двигателя, если можно купить новое оборудование? Однако качественная электротехника – удовольствие не из дешевых. И если у вас есть не использующийся в данный момент мотор, почему бы ему не сослужить добрую службу? Путем простых манипуляций и с минимальными затратами вы получите отличный источник тока, который сможет питать приборы, обладающие активной нагрузкой. К таким относятся компьютерная, электронная и радиотехника, обыкновенные лампы, обогреватели и сварочные преобразователи.

Но экономия – не единственный плюс. Преимущества электрического генератора тока, сооруженного из асинхронного электродвигателя:

• Конструкция проще, чем у синхронного аналога;
• Максимальная защита внутренностей от влаги и пыли;
• Высокая устойчивость к перегрузкам и короткому замыканию;
• Почти полное отсутствие нелинейных искажений;
• Клирфактор (величина, выражающая неравномерность вращения ротора) не более 2%;
• Обмотки во время работы статичны, поэтому долго не изнашиваются, увеличивая эксплуатационный срок;
• Выработанное электричество сразу обладает напряжением 220В или 380В в зависимости от того, какой двигатель вы решили переделать: однофазный или трехфазный. Это значит, что к генератору можно напрямую подключать потребителей тока, без инверторов.

Даже если электрогенератор не сможет полностью обеспечить ваши нужды, его можно использовать совместно с централизованным электроснабжением. В этом случае речь снова идет об экономии: платить придется меньше. Выгода будет выражаться в разности, полученной путем вычитания выработанного электричества из суммы потребленной электроэнергии.

Что нужно для переделки?

Чтобы своими руками смастерить генератор из асинхронного двигателя, нужно сначала понять, что мешает преобразованию электрической энергии из механической. Напомним, что для образования индукционного тока необходимо наличие изменяющегося со временем магнитного поля. При работе оборудования в режиме мотора оно создается и в статоре, и в роторе за счет питания от сети. Если же перевести технику в режим генератора, окажется, что магнитного поля нет совсем. Откуда же ему взяться?

После работы оборудования в режиме двигателя ротор сохраняет остаточную намагниченность. Именно она от принудительного вращения вызывает индукционный ток в статоре. А для того чтобы магнитное поле сохранялось, потребуется установка конденсаторов, которые обладает током емкостным. Именно он будет поддерживать намагниченность за счет самовозбуждения.

С вопросом, откуда взялось исходное магнитное поле, мы разобрались. Но как приводить в движение ротор? Конечно, если вы раскрутите его своими руками, можно будет питать небольшую лампочку. Но вряд ли результат удовлетворит вас. Идеальное решение – превращение мотора в ветрогенератор, или ветряк.

Так называют устройство, преобразующее кинетическую энергию ветра в механическую, а затем – в электрическую. Ветрогенераторы снабжены лопастями, которые при встрече с ветром приводятся в движение. Вращаться они могут как в вертикальной, так и в горизонтальной плоскости.

От теории к практике

Соорудим ветрогенератор из мотора своими руками. Для простого понимания к инструкции прилагаются схемы и видео. Вам понадобятся:

• Устройство для передачи энергии ветра к ротору;
• Конденсаторы на каждую обмотку статора.

Сформулировать правило, по которому бы вы могли с первого раза подобрать устройство для улавливания ветра, сложно. Тут нужно руководствоваться тем, что при работе техники в генераторном режиме частота вращения ротора должна быть выше на 10%, чем при работе в качестве двигателя. Учитывать нужно частоту не номинальную, а холостого хода. Пример: номинальная частота 1000 оборотов, а в холостом режиме – 1400. Тогда для выработки тока понадобится частота, равная примерно 1540 оборотам в минуту.

Подбор конденсаторов по емкости производится по формуле:

C – искомая емкость. Q – скорость вращения ротора в оборотах в минуту. П – число «пи», равное 3,14. f – фазовая частота (постоянная величина для России, равная 50 Герцам). U – напряжение в сети (220, если одна фаза, и 380, если три).

Пример расчета : трехфазный ротор вращается со скоростью 2500 оборотов в минуту. Тогда C = 2500/(2*3,14*50*380*380)=56 мкФ.

Внимание! Не подбирайте емкость больше расчетной величины. Иначе будет высоким активное сопротивление, что приведет к перегреву генератора. Это может произойти и тогда, когда устройство будет запускаться без нагрузки. В таком случае будет полезно уменьшить емкость конденсатора. Чтобы это было просто сделать своими руками, ставьте емкость не цельную, а сборную. Например, 60 мкФ можно составить из 6 штук по 10 мкФ, соединенных параллельно друг другу.

Как соединять?

Рассмотрим, как сделать генератор из асинхронного двигателя, на примере трехфазного мотора:

1. Соедините вал с устройством, приводящим во вращение ротор за счет энергии ветра;
2. Подключите конденсаторы по схеме треугольник, вершины которого соедините с концами звезды или вершинами треугольника статора (зависит от типа соединения намоток);
3. Если на выходе требуется напряжение 220 Вольт, соедините статорные намотки в треугольник (конец первой обмотки – с началом второй, конец второй – с началом третьей, конец третьей – с началом первой);
4. Если вам нужно запитать приборы от 380 Вольт, то для соединения статорных обмоток подойдет схема «звезда». Для этого соедините начало всех намоток вместе, а концы подключите к соответствующим емкостям.

Пошаговая инструкция о том, как сделать своими руками однофазный ветрогенератор малой мощности:

1. Вытащите из старой стиральной машины электродвигатель;
2. Определите рабочую намотку и подключите параллельно ей конденсатор;
3. Обеспечьте вращение ротора за счет энергии ветра.

Получится ветряк, как на видео, и он выдаст 220 Вольт.

Для электроприборов, питающихся от постоянного тока, дополнительно потребуется установка выпрямителя. А если вы заинтересованы в контроле параметров источника питания, установите на выходе амперметр и вольтметр.

Совет! Ветрогенераторы в связи с отсутствием постоянного ветра могут иногда прекращать работу или работать не в полную силу. Поэтому удобно организовать собственную электростанцию. Для этого ветряк подключают во время ветряной погоды к аккумулятору. Накопленную электроэнергию можно будет использовать во время штиля.

Из чего можно собрать электрогенератор своими руками

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

• Во-первых, обмотки электрического мотора соединяются по схеме звезда.
• Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
• В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

• 2 кВт – 60 мкФ.
• 5 кВт – 140 мкФ.
• 10 кВт – 250 мкФ.
• 15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

• Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
• Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
• Обычно одного конденсатора хватает для активной нагрузки.
• Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

• Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
• Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
• Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

• Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения - это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.

Как правильно провести подключение электродвигателя 380 на 220 вольт

Как сделать генератор из асинхронного двигателя своими руками

Устройство и принцип работы трехфазного асинхронного двигателя

http://onlineelektrik.ru

Электрогенератор источник альтернативной энергии

Стоит уточнить определение «электрогенератора ». У большинства возникают ассоциации с бензиновыми или дизельными генераторами, построенными на базе двигателя внутреннего сгорания. Безусловно, электрогенератор своими руками, обязательный компонент автомобиля, и бытовые электростанции на базе ДВС самые распространенные из промышленных образцов. По определению электрический генератор — устройство, преобразовывающее различные виды энергии в электрическую.

Энергию атома в домашних условиях использовать не получится (не те масштабы). Энергию солнца, ветра, движущейся воды и тепловую энергию (ДВС) использовать по силам.

Электрогенератор и энергия солнца

Солнечная батарея — альтернативный источник энергии, не отличается большой мощностью, но как вспомогательная (резервная) система уже довольно широко распространена.

Она напрямую генерирует электричество, которое используется для заряда аккумулятора. Конечно, электростанция работает днем и мощность зависит от продолжительности светового дня. Если посмотреть на карту инсоляции России, то видно, что продолжительность «солнечного сияния» на половине территории составляет от 1700 до 2000 часов в год, а в южных регионах (удивительно, в Якутске) более 2000 часов.

КПД таких батарей колеблется в пределах 9% — 25% от заявленной мощности (зависит от типа элемента), наиболее распространены модели с КПД 14-19%. Если не вдаваться в отличительные особенности батарей, то в большинстве случаев, чтобы получить 1 кВт электроэнергии необходима панель площадью от 7 до 10 кв. м. А теперь можно умножить на количество солнечных часов и получить неплохую цифру годовой экономии…

Чем еще хороши солнечные батареи - простотой монтажа. Если не монтировать систему по принципу «подсолнуха», с поворотом относительно положения солнца, то схема солнечного генератора очень проста.

Электрогенератор и солнечная батарея

Электрогенератор своими руками: расположение стационарной батареи

для круглогодичной эксплуатации должно быть +15° к широте, для летних месяцев надо отнять 15° от широты. Хотя для небольших систем можно увеличить мощность до 50%, отслеживая азимут солнца, так как отклонение батареи от перпендикуляра солнечного луча не более чем на 15° дает 99% гелиорадиации. Высоту солнца можно и не отслеживать, так как она в основном попадает в 30° разброс. Главное все это учесть при установке батареи, например, на скатной кровле.

Солнечные батареи

Кроме стационарных систем можно купить или изготовить своими руками переносную солнечную электростанцию, мощности которой вполне будет хватать для подзарядки телефона или планшета где-нибудь на природе.

Электрогенератор мобильный

Электрогенератор и энергия ветра

Ветер - еще один экологически чистый вид энергии. Но если солнечная энергия преобразуется в электрическую при помощи фотоэлементов просто (с точки зрения конечного потребителя), то ветряной электрогенератор — это сложное инженерное сооружение, требующее проведения целого комплекса работ. По сути в домашних условиях необходимо повторить промышленную установку.

Электрогенератор ветряной

Основные узлы: двигатель - мультипликатор (редуктор) — генератор постоянного тока — контролер заряда аккумулятора - аккумулятор — преобразователь напряжения.

Ветряной двигатель, или ветроколесо, может быть с горизонтально ориентированной осью и вертикальной. В первом случае — это знакомая (и самая распространенная) конструкция с пропеллером.

Ветрогениратор горизонтальный

Вертикальная ось - это ветродвигатели на основе ротора Дарье или Савониуса. Из них двоих сделать электрогенератор своими руками проще по второму варианту.

Ветрогениратор вертикальный

Электрогенератор своими руками: у каждой схемы есть свои преимущества.

Вертикально-осевые имеют КПД не больше 15%, но они и имеют гораздо ниже уровень шума, а ротор Савониуса довольно несложен с точки зрения ветродвигателя. К тому же такой тип меньше зависит от силы ветра и не требует ориентации относительно направления воздушного потока.

Горизонтально осевые модификации имеют более высокое КПД, но требуют ориентирование относительно направления воздушного потока (флюгером, или лопатой) и защиту от сильного ветра. К тому же они довольно шумные не только из-за аэродинамических шумов, но добавляются и механические (все-таки опорный подшипник «шумит»). Плюс ко всему, для генерации приличной мощности нужен немаленький размер винта. Но тем не менее, именно этот тип используется практически во всех промышленных образцах.

Теперь о пропеллере, его размерах и количестве лопастей. Существует уже строго выверенная, в том числе и опытным путем, таблица зависимости мощности установки от скорости ветра, размера лопасти и их количества.

Чтобы не путаться с дробями стоит привести простой расклад при скорости ветра 4 м (КПД горизонтального «ветряка» 0.35, КПД генератора - 0.9, редуктора - 0.8):

• диаметр 2 м: 2 лопасти - 10 Ватт, 3 лопасти - 15 Ватт, 4 лопасти - 20 Ватт, 6 лопастей - 30 Ватт, 8 лопастей - 40 Ватт;
• диаметр 4 м: 2 лопасти - 40 Ватт, 3 лопасти - 60 Ватт, 4 лопасти - 80 Ватт, 6 лопастей - около 120 Ватт.

В принципе, при увеличении диаметра зависимость не совсем линейная, но общее представление дает. Чтобы получить 500 Ватт при скорости ветра 4 м в секунду необходим диаметр ветрового колеса для 2 лопастей - 14 м, 3 лопастей - 11.48 м, 4 лопастей - 9.94.

• Почему для расчета выбраны 4 метра в секунду?

Как правило, для средней полосы России этот показатель — потолок для среднемесячных значений. Например, для Москвы и области среднемесячный показатель скорости ветра в течение 2012 года вообще колеблется в районе 2.5 м/сек. Так что при выборе ветряного электрогенератора стоит вначале поинтересоваться статистикой в регионе, а потом посчитать, стоит ли напрягаться, но если есть доступные материалы и узлы, то почему бы и не сделать такое устройство.

Теперь о лопастях - самый ответственный момент. Парусные лопасти (как у ветряных старинных мельниц) имеют низкий КПД, поэтому нужны аэродинамические, как крыло самолета.

Выточить их можно даже из дерева, хотя многие умельцы режут пластиковую трубу. А вот здесь есть нюансы.
При малом количестве лопастей их труднее сбалансировать и к тому же возможны вибрации. Ветроколесо с 2-3 лопастями относится к быстроходным, линейная скорость при сильном ветре на конце лопасти может достигать до 200 м/сек (пуля пистолета Макарова - 400м/сек, а скорость пули дуэльного пистолета Сент-Этьен образца 1835 года - 168 м/сек).

Пластик — материал хрупкий, может при наличии вибрации расколоться на высокой скорости. Поэтому лучше всего для изготовления ветрогенератора электрогенератор своими руками использовать более «тихоходные» ветровые колеса с 6 лопастями и диаметром 2-3 метра.

Ветрогениратор

А для их изготовления брать ПВХ трубу для напорного водопровода с толщиной стенки от 4 мм. Вырезаем лопасти, обтачиваем ее края и шлифуем, чтобы получить требуемые аэродинамические характеристики.

• Затем из листовой стали делают «звездочку» для сборки пропеллера.

После монтажа лопастей ветроколесо необходимо сбалансировать. Для этого его устанавливают в закрытом помещении на вертикальной опоре с уровнем оси строго по горизонтали и добиваются того, чтобы колесо произвольно не поворачивалось при любом положении лопастей, в противном случае будут возникать вибрации.

Одновременно с балансировкой проверяют положение лопастей в пространстве относительно вертикали. Используют для этого неподвижный ориентир в нижней (или верхней) точке, определяя расстояние от этой точки до каждой лопасти, когда она находится напротив ее.

К сожалению, без применения фабричного электрогенератора или двигателя постоянного тока не получится сделать ветрогенератор.

Теоретически и его можно изготовить, но зачем… Всегда можно найти и купить низкооборотный электродвигатель постоянного тока с постоянными магнитами и напряжением до 100 В. Можно установить и автомобильный, но для него требуются высокие обороты, а значит и редуктор. Можно выбрать веломотор, у которого при 200 об/сек максимальная мощность 250 Ватт, при 24 В (хватит с запасом).

После пропеллера и выбора генератора надо изготовить раму с надежной конструкцией (как никак «самолет» на привязи).
Затем сделать поворотный узел, прикрепляемый к раме и несущий ветровое колесо и генератор, с щеточным токосъемником (если есть возможность подобрать фабричный, то лучше использовать его).

А для защиты от ураганного ветра установить на шарнире подвижную боковую лопату с пружинной стяжкой. При сильном ветре, силы пружины будет недостаточна, чтобы выравнять лопату перпендикулярно лопастям. А сила ветра просто развернет лопасти вдоль направления ветра. При нормальной скорости потока пружина будет разворачивать лопасти перпендикулярно лопате.

Осталось собрать конструкцию: пропеллер к генератору, генератор на станину, станина к раме, к ней же крепится лопата на растяжке, рама к поворотному механизму, генератор к токосъемнику, а уже от него идут провода к электрической части.

Вся эта конструкция устанавливается на мачту.

Электрическая часть ветряного генератора самая простая: диодный мост через предохранители и контроллер напряжения подключается к аккумулятору, а от него напряжение распределяется дальше. Постоянное - для питания приборов с соответствующим типом питания. А для получения переменного тока используют преобразователь напряжения.

Проблема электросетей в нашей стране не только в том, что энергия постоянно дорожает, но и в их отсутствии в некоторых районах. Да и в ряде отдаленных деревень и поселков централизованное электроснабжение бывает настолько редко, что возникает необходимость в генераторе.

Как же быть?

Разумеется, современный рынок предлагает сотни таких моделей, которые могут обеспечить энергией даже небольшой поселок. Вот только сложность в том, что их стоимость порой превышает среднюю зарплату за пару месяцев. Реально ли сделать электрогенератор своими руками?

Генератор на базе старой бензопилы

Сразу оговоримся, что будем рассматривать только варианты с максимальной «отдачей», так как ради запитывания пары лампочек сооружать самодельный генератор не стоит. Лучше всего сконструировать устройство на базе двигателя от бензопилы, так как оно без проблем обеспечит энергией загородный дом средних размеров. Перед тем как сделать электрогенератор, просчитайте потребляемую мощность всех ваших устройств.

Какую модель брать?

Учитывая распространенность старых моделей пил, лучше всего достать старую «Дружбу» или «Урал».

Откуда взять генератор

Если вы ощущаете себя потомком легендарного Левши, то можно отлить все детали самостоятельно, самим же сделать обмотку. Но все это настолько сложно, что электрогенератор, своими руками сконструированный, попросту будет нерентабелен. Так что лучше всего взять генератор от КАМАЗА или какой-то сельскохозяйственной машины.

Требования

Если вы берете старую отечественную пилу, то ее движок вполне может потянуть даже 2-3 кВт. Но оптимально - не более 1,5 кВт. Выбор автомобильного генератора хорош тем, что он поддерживает оптимальное напряжение даже при разности оборотов двигателя 1-5 тысяч в минуту.

Преобразователь

Так как по вышеперечисленным причинам (обороты) невозможно использовать нормальный 220В электрогенератор, своими руками нужно приделать к своей конструкции преобразователь. Обратите внимание на инвертор «МАП Энергия», который несложно найти в свободной продаже.

Как соединять?

Оптимальное решение - сделать специальный сменный блок, который можно быстро соединить с пилой, и так же быстро его демонтировать. В этом случае такое устройство легко взять в поход, так как вам пригодится его многофункциональность. Для крепления используется или старая пильная шина, или же самодельный кронштейн. Оптимальное соединение - ременное, так как цепная передача слишком шумная, да еще и требует смазки. Ремень нужно подобрать такой, чтобы электрогенератор (своими руками его сделать несложно) располагался как можно ближе к самой пиле.

Прочие характеристики

Соединяем выход генератора (при помощи амперметра на 30-40 Ампер) и выключатель с подходящим по емкости аккумулятором, а его цепляем к преобразователю напряжения. Очень желательно предусмотреть в этой схеме вольтметр, так как иначе из-за каких-то неполадок можно легко сжечь ценное оборудование.

Как использовать

Так как регулятора оборотов у вас нет, придется подобрать их так, чтобы двигатель слегка «рычал». Разумеется, это несколько повысит расход топлива. Для облегчения работы механизма как раз-таки понадобится аккумулятор большой емкости, который будет брать на себя большую часть нагрузки в пиковые моменты. Такая стабильность будет положительно влиять не только на выходное напряжение, но и на весь механизм.

Таким образом, сделать электрогенератор самостоятельно вполне реально.

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Способ 2

Самодельный генератор сделать можно и по-другому. Статор имеет хитрую конструкцию (имеет специальное конструкторское решение), имеется возможность регулировки напряжения выхода. Я сделал генератор своими руками такого вида на строительстве. Двигатель брал мощностью 7 кВт на 900 оборотов. Обмотку возбуждения я подключил по схеме треугольника на 220 В. Запустил его на 1600 оборотов, конденсаторы были на 3 на 120 мкФ. Включались они контактором с тремя полюсами. Генератор действовал как выпрямитель с тремя фазами. С этого выпрямителя питалась электрическая дрель с коллектором на 1000 ватт, и пила дисковая на 2200 ватт, 220 В, болгарка 2000 ватт.

Приходилось изготавливать систему мягкого пуска, другой резистор с закороченной фазой через 3 секунды.

Для моторов с коллекторами это неправильно. Если в два раза повысить вращающую частоту, то уменьшится и емкость.

Также повысится и частота. Схема емкостей отключалась в автоматическом режиме, чтобы не использовать тор реактивности, не расходовать горючее.

Во время работы надо нажать на статор контактора. Три фазы разобрал их по ненужности. Причина кроется в высоком зазоре и увеличенном рассеивании поля полюсов.

Специальные механизмы с двойной клеткой для белки и косыми глазами для белки. Все-таки я получил с моторчика стиралки 100 вольт и частоту 30 герц, лампа на 15 ватт не хочет гореть. Очень слабая мощность. Надо мотор брать сильнее, или конденсаторов больше ставить.

Под вагонами используется генератор с ротором короткозамкнутым. Его механизм приходит от редуктора и на ременную передачу. Обороты вращения 300 оборотов. Он находится как дополнительный генератор нагрузки.

Способ 3

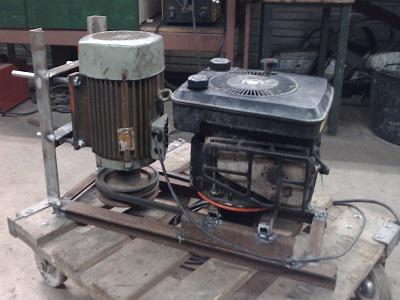

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.
