Что представляют собой деревянные струбцины? Для чего они нужны, как ими пользоваться и какие лучше? На эти и множество других вопросов мы ответим в данной статье.

Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.

Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:

• винтовая - имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой
• монтажная - используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту
• угловая - удерживает при склеивании или сварке части рам, уголков
• струбцина столярная быстрозажимная - устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение
• ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.

F-образные струбцины

Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:

• Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места
• Heavy duty. Эти устройства применяются в тяжелых работах.

F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.

Ленточные струбцины

Основа этого устройства - капроновый или кожаный ремень, который передает прижимное усилие на сопряженные детали. Ленточные зажимы обеспечивают плавное прижатие и надежную фиксацию любым предметам. Они могут применяться для создания или ремонтных работ рам, стульев из дерева, столешниц, аквариумов и многих других предметов. При помощи этого универсального устройства можно соединить, сверлить и склеить под конкретным углом зафиксированные детали конструкции.

Лента имеет такую длину, что ею можно обмотать корпус любой многогабаритной конструкции, закрепив при этом все вместе соединения. Отметим, что отсутствует риск повреждения стягиваемых деталей, потому что металлические части ленточной струбцины к ним не прикасаются. Тем не менее, в ряде случаев такие устройства не очень удобны. Происходит это по причине того, что во время установки уголка с одной стороны, с другой он падает. Помимо этого, нет возможности сделать сильнее или слабее давление на одну конкретную плоскость или ось. В ходе применения ленты без уголков повреждается край кромки детали. Именно поэтому к ленточной струбцине стоит купить особые уголки, существенно расширяющие функционал зажима.

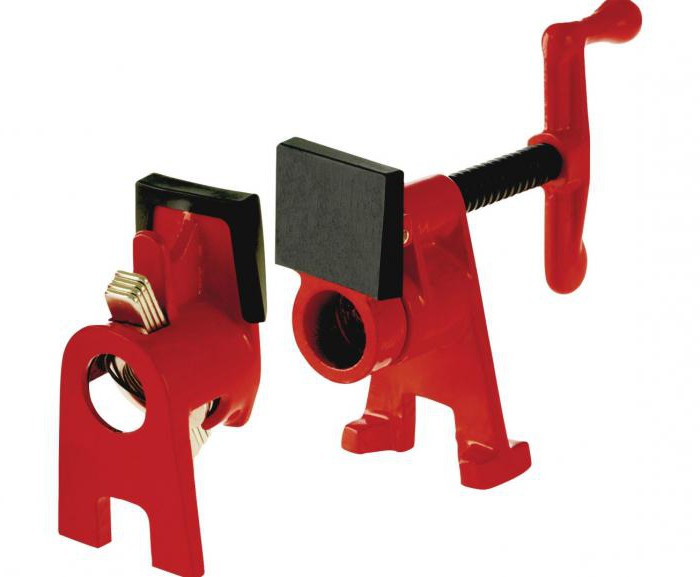

Трубные струбцины

Создают такие устройства из водопроводных труб в ½ или ¾ дюйма, на которые навинчивают недвижимый упор и подвижную губку. Создать такое устройство можно создать любой длины, нарезав с одного конца трубы резьбу и завинтив на нее упор. При необходимости зажим можно переставить на другую трубу или просто демонтировать.

Стоит отметить, что подвижная губка зажима отлично скользит по черным трубам, которые отличаются бюджетной стоимостью.
Гальваническое покрытие защищает трубы от коррозии. Помимо этого, контактируя с клеем, в отличие от обычных труб, части с этим покрытием не оставят на заготовке темных пятен. Чтобы защитить выступающую резьбу стоит использовать специальные съемные колпачки. В том случае, когда мастер склеивает большую конструкцию, но не имеет зажима требуемой длины, он использует два более коротких приспособления. Их необходимо лишь соединить муфтой.

G-образные струбцины

Эти устройства применяются для реализации большинства работ, следовательно, покупать их нужно побольше. Они производятся различного размера, однако наиболее популярными являются инструменты, имеющие ширин захвата в 100 и 150 мм. G-образные струбцины стоит приобретать только высококачественные, потому что скобы недорогих вариантов часто прогибаются и работать с ними довольно сложно.

В магазинах можно найти специализированные G-образные зажимы с увеличенной глубиной захвата. Они помогают дотянуться в недоступные простым струбцинам места. Чтобы зафиксировать накладок есть специальные кромочные зажимы, которые могут прижать деталь одновременно в двух направлениях. При выборе G-образной струбцины стоит убедиться в том, что винты крупные, поверхность плоская, а вороток толстый со скругленным концом.

Струбцины для дерева можно сделать и самостоятельно. Угловая струбцина используется для фиксации двух заготовок, даже разного размера, под углом 90 градусов, чтобы соединить их между собой любым способом. Наиболее часто такое устройство применяется как кондуктор для сварки металлических деталей под прямым углом.

Чтобы создать такое устройство самостоятельно нужно приобрести:

• стальной уголок 40 мм, толщина которого составляет от 3 до 4 мм
• стальные пластины, ширина которые составляет от 40 до 50 мм
• шпильки, имеющие резьбу, лучше прошедшие закалку
• прутки для воротков
• гайки, чтобы создать червячный механизм
• сварочный аппарат
• дрель, метчики.

Уголки нужно приварить к стальным пластинам четко под прямым углом. С каждой стороны прикрепить с помощью сварочного аппарата червячную конструкцию, которая представляет собой аналогичный уголок с наваренной упорной гайкой или утолщением. В этом утолщении необходимо нарезать резьбу, согласно размерам шпильки-воротка. Ширину рабочего зазора подобрать под потенциальные заготовки. Учтите, что в том случае, если диапазон габаритов обрабатываемых деталей достаточно обширен, то стоит позаботиться об изготовлении нескольких струбцин. Большой ход воротка является причиной непрочной фиксации.

Далее в рабочую гайку необходимо вкрутить шпильку-вороток, после чего на ее конце собирать упор. Зачастую, он представляет собой конструкцию из двух металлических шайб различного калибра. Упор должен легко прокручиваться на шпильке. С обратной стороны воротка нужно просверлить отверстие, в которое вставится металлический прут, выполняющий роль рычага. Грамотно созданная струбцина из металла дает возможность надежно закреплять стальные детали в ходе сварочных работ, а также деревянные в ходе столярных.

Простейшую струбцину из древесины, которая используется в столярном деле, можно создать из таких компонентов:

• пара деревянных брусков из нетвердого, но прочного материала, к примеру, сосны. Очень твердые сорта оставят вмятины на заготовке при сильной фиксации
• мебельные гайки с фиксатором для дерева
• металлические шпильки, причем не обязательно из дорогостоящей закаленной стали
• гайки — барашки, имеющие резьбу, соответствующую шпилькам
• шайбы упорные, тоже можно купить недорогие.

Выпилите рабочие клещи из подготовленных брусков. Строго под углом 90 градусов засверлите отверстия под шпильки, с незначительным люфтом. Шпильки нужно вкрутить в мебельные гайки. Прилегание будет обеспечено барашками, или простыми гайками с рожковым ключом, в том случае, когда нужен очень прочный захват.

Чтобы быстро зафиксировать небольшие детали стоит использовать струбцину в виде штангенциркуля.

Такое устройство можно сделать из брусков и тонкой фанеры. Червячная система стандартная - гайки для мебели и шпилька-вороток. Недвижимый упор надежно крепится с одной стороны направляющей рейки. На рейке необходимо вырезать углубления для крепления подвижного механизма.

После передвижения кронштейна на требуемое расстояние нужно лишь повернуть на несколько витков вороток, и деталь зафиксирована. Когда упорный механизм отпущен - каретка легко двигается, освобождая заготовку.

Часто возникает необходимость просто прижать материал к столу для работы. С этой целью можно сделать самозажимную струбцину. На фото видно, как создать металлический или деревянный кронштейн.

Суть работы этого устройства проста - нужен рычаг, имеющий эксцентрик на поворотном конце. Сделав поворот на определенный угол, получится автоматический быстрый зажим. Общая высота изменяется при помощи регулировки шпилькой, которая закреплена на верстаке.

Если закрепить две струбцины такого типа на передвижном шаблоне, то можно осуществлять массовое фрезерование одинаковых заготовок.

Добрый день, друзья!

Несомненно, один из самых полезных и часто используемых инструментов в столярной мастерской — это струбцины. Они используются для фиксации деталей практически во время любой столярной операции: при пилении, сверлении, шлифовке и само собой при склеивании. Конструктивно, струбцины чаще всего состоят из 2-х частей: основной рамы и подвижного элемента для зажима. Давайте разберемся, какие бывают виды струбцин, чем они отличаются друг от друга и на какие в первую очередь стоит обратить внимание начинающему мастеру.

1. G-образные (иногда говорят С-образные)

Имеют цельнолитое основание в форме буквы С. Благодаря этому отсутствует вероятность перекоса губок. На одной из губок установлен прижимной винт. Имеют довольно сильное усилие прижатия. Стоимость таких струбцин обычно не высока, но многие мастера их вовсе не используют: существенный минус — малая толщина зажимаемого изделия.

2. F-образные

Имеют металлическое основание, на котором расположены две губки: одна подвижная и одна неподвижная. Пожалуй самый распространенный и востребованный вид струбцин: простота конструкции, невысокая стоимость и широкие возможности в применении. Пожалуй единственный минус — необходимость задействовать обе руки при зажатии такой струбцины. Существует огромное многообразие фирм-изготовителей и вариаций этого типа струбцин.

Корпусные струбцины — разновидность F-образных. Отличаются большей площадью губок, что более удобно при работе и меньше риск повреждения заготовки.

Также существуют рычажные струбцины с храповым механизмом. «Трещотка» позволяет быстро стягивать и высвобождать деталь, но в тоже время не позволит чрезмерно сжать заготовку.

3. Быстрозажимные

Ключевое отличие от F-образных струбцин — наличие рычажного механизма, благодаря которому достаточно одной руки, чтобы зажать деталь такой струбциной. Второй рукой в этот момент можно придерживать заготовку. Также имеют пластиковые накладки на губки, которые снижают риск повредить деталь. Еще один плюс — могут работать на разжимание, достаточно поменять направление губок. Усилие не такой большое как на F-образных струбцинах, а стоимость обычно выше.

4. Трубные

Состоят из трубы и двух упоров, закрепленных на трубе. Смещаю подвижный упор можно получить струбцину нужной длины, что удобно. Обеспечивает большое усилие сжатия. Обычно из используют для склеивания крупных изделий а также для склеивания щитов.

5. Ленточные

Состоит из ленты и натягивающего приспособления. Довольно небольшое усилие затягивания. Зато широкая область применения — до очень больших изделий и изделий неправильной формы.

6. Угловые струбцины

Узкоспециальный тип струбцин. В основном используется для изготовления рамок.

7. Прищепки

Очень удобный тип зажима — легко пользоваться одной рукой. Обычно используют для закрепления детали на верстаке во время обработки. Неплохое усилие сжатия и низкая цена.

В заключении: опытные мастера советуют не экономить на струбцинах. Лучше сразу купить нормальную качественную модель. В итоге это выйдет дешевле, чем покупать некачественные несколько раз.

До новых встреч! Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм !

Качественная обработка деталей в рамках выполнения слесарных и столярных операций возможна только при условии использования подходящего инструмента и вспомогательных приспособлений. Станок, верстак или обычный надежно закрепленный стол могут выступать как основа для выполнения работ, а непосредственно коррекцию или деформирование заготовки производится с помощью средства механического воздействия. Это может быть шлифовальный аппарат, резчик, пила, лобзик и т. д. Но в любом случае потребуется и устройство для зажима целевой детали. Данную функцию выполняет струбцина - это деревянная или металлическая конструкция небольших размеров, предназначенная для надежной фиксации заготовки. В некотором роде она сравнима с классическими тисками, но принципиальным отличием будет исключение необходимости стационарной установки.

Общее устройство струбцины

В стандартных версиях приспособление формируется двумя частями - неподвижной рамой и активным элементом, управляя которым пользователь и обеспечивает зажим. Поверхности обеих частей в местах соприкосновения обеспечиваются губками, которые непосредственно контактируют с целевой деталью. Регуляция осуществляется винтом, перемещение которого в рамках допустимого диапазона позволяет располагать заготовку в нише захвата и обеспечивать оптимальный по силе сжатия хват. Механизм винтового крепления подробно демонстрирует струбцина, фото которой представлено ниже. При этом существуют модели с разными формами, размерами и конфигурациями функциональных частей.

Разновидности приспособления

В столярных мастерских чаще используют F-образные модели, которые имеют небольшие размеры и тем самым обеспечивают удобство применения. Настраиваемая по уровню захвата губка перемещается по плоскому основанию и фиксируется в нужной точке посредством винтового крепежа. Близка к данной конструкции G-образная струбцина - это устройство, в котором функция регулятора также выполняется винтом, однако в движение приводится не часть инструмента, а именно зажимная губка. Сам винтовой стержень с небольшой платформой для фиксации выступает рабочим органом. Как правило, ширина захвата у G-образных моделей варьируется от 100 до 150 мм.

Менее популярны тройные и ленточные модели струбцин. Что касается тройных версий, то они изготавливаются из металлических труб, внутри которых формируется резьба для регуляции положения элемента. Сами же отрезки труб и выступают в качестве зажимных частей конструкции. Ленточные типы струбцин в качестве материала для крепления используют кожаные или капроновые ремни. Фиксирующие ленты обволакивают целевую конструкцию, удерживая ее отдельные части. Задача струбцины как таковой в данной схеме зажима заключается в регуляции силы натяжения.

Особенности быстрозажимных моделей

В режиме поточной обработки себя оправдывают струбцины, обеспеченные механизмом оперативной фиксации заготовки. Данная конструкция базируется на системе осей и рычагов, которая предполагает возможность приведения инструмента в рабочее состояние путем нажатия на рукоятку. Иными словами, быстрозажимная струбцина - это устройство, обеспечивающее моментальную фиксацию изделия в губчатых тисках без предварительной настройки по глубине хвата. Регулировка осуществляется до момента крепления и рассчитывается на многократное обслуживание нескольких заготовок с одинаковыми параметрами.

Самодельная струбцина для столярных работ

Простейший вариант зажимного приспособления выполняется из пары реек и винтов. На окончаниях деревянных заготовок высверливаются отверстия, которые в дальнейшем будут использоваться для выхода крепежных штырей. Столярные самодельные струбцины могут выполняться также из металлических зажимных профилей, но в этом случае потребуется специальный инструмент для создания отверстий - как минимум, дрель мощностью 12-14 В.

Когда отверстия будут готовы, можно выполнять соединения по двум концам с помощью подготовленных винтов. Длина шурупов изначально подбирается под целевые заготовки. Стандартный диапазон по глубине захвата составляет 50-200 мм. Важно учитывать, что рассматриваемая столярная струбцина - это средство для зажима с двух сторон, поэтому придется организовывать работы «на весу» без возможности установки конструкции на тот же верстак или станину.

Самодельная трубная струбцина

Для точного расположения труб с целью последующей сварки можно использовать ту же зажимную конструкцию. Разница будет заключаться лишь в том, что вместо губок нажима используется два металлических блока с отверстиями, диаметры которых подходят к целевой заготовке. Трубная струбцина, фото которой представлено выше, как раз показывает пример такой оснастки. Своими руками изготовить подобную конструкцию можно из отрезков стальных труб. Для их объединения в одно регулируемое приспособление следует к каждой стороне приварить шпильки с отверстиями, в которые будет закручиваться винт. Для большей надежности фиксирующие дополнения стоит предусмотреть с двух противоположных сторон.

Как сделать струбцину для быстрого зажима?

Есть несколько вариантов изготовления моделей с моментальным захватом, но самое простое по технике исполнения и в то же время эффективное решение - применить комбинацию и деревянной направляющей оснастки. В данном случае конструкция с ручкой от пистолета даст оптимальное усилие прижима, а рейки выступят основой, на которой будет производиться регуляция глубины зажима. Как правило, своими руками быстрозажимная струбцина выполняется с сердцевиной в виде бруска длиной 40-50 см, и двумя платформами, которые выполняют функцию фиксирующих губок.

Ход ключевой активной губки будет управляться как раз монтажным пистолетом, корпус которого также крепится к центральному бруску шурупами. Сила зажима зависит от характеристик пистолета, но в среднем она составляет 50-60 кг. Также струбцина быстрозажимная своими руками может быть выполнена с обратным амортизирующим блоком, который будет активироваться при нажатии на рычаг. В этом случае можно регулировать и глубину хвата, и силу крепления.

Заключение

Струбцина является незаменимым инструментом не только для профессиональных слесарей и плотников, но и в обеспечении нужд домашнего хозяйства. Например, те же самодельные струбцины с простой реечной конструкцией и двумя винтами могут применяться для временного удержания двух склеиваемых заготовок. Конечно, заводские модели отличаются и качеством исполнения, и возможностями самой организации зажима. При этом и стоят они недорого. Версии струбцин начального уровня доступны за 500-700 руб., а профессиональные многофункциональные устройства можно приобрести за 1500-2000 руб.

Струбцина – это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

Угловая струбцина

Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.
