Стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, причём в самые короткие сроки с минимально возможными затратами.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией, а также приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить каркасный дом своими руками, и получите за доступную цену индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций. Пользуясь технологией, вы сможете своими руками (пошаговая инструкция, 6х6 м 2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

Схема стены каркасника.

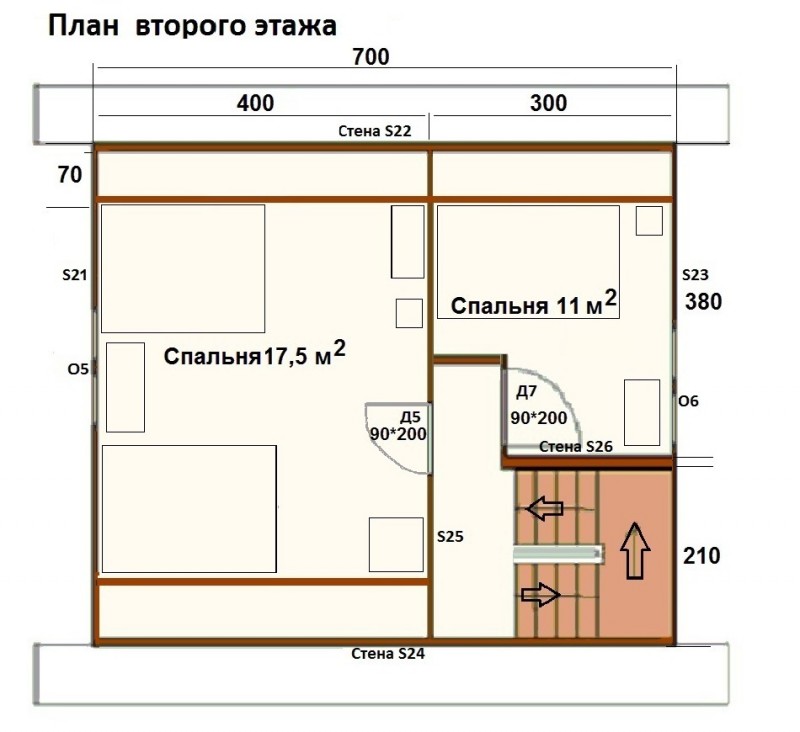

1. Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.
2. Грунтовые работы – это подготовка ямы под фундамент и собственно сооружение фундамента.
3. Сбор каркаса стен и кровли.
4. Сооружение стен и чернового пола.
5. Наружные двери, окна и простенки.
6. Внутренняя отделка и внутренние двери.

А теперь перейдём непосредственно к вопросу, своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

• Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
• Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

• Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях.
• Возможно, участок необходимо выровнять, для этого надо вызвать строительную технику.
• Для некоторых участков, где ведется каркасное строительство, инструкция будет актуальна, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это – основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленый фундамент.

На заметку

Решая, своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае , который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта. Поэтому плита должна быть достаточно прочной.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.

Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу. Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона – бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов – шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

1. Укладывают нижнюю обвязку.
2. Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
3. Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями.

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – вместе с монтажом в оконный проём. Что касается дверей, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому здесь лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения. Что используют для утепления:

• Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

• Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции, при постоянном проживании в жилом доме.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

• Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно утеплить стену воздухонепроницаемым пенопластом.

• Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

• Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

• Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.
• ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

• 1. Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
  2. Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  3. Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  4. Непосредственное выполнение стеновой отделки – наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели (МДФ, пробка), то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал.

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно чтобы результат получился качественным. Если я строю каркасный дом своими руками, то делаю всё надёжно и правильно.

Быстровозводимые дома привлекательны тем, что при готовом фундаменте поставить сам дом можно очень быстро. Например, постройка каркасного дома своими руками, силами двух человек, возможна за месяц без спешки. И это — если с строительстве участвуют неопытные работники, которые только и умеют, что держать в руках молоток. Все потому, что сборка происходит шаг за шагом: регулярное повторение несложных действий. Важно только знать, как правильно собирать каждый узел. Имея инструкцию, понимая принцип строительства, каркасный дом самостоятельно может собрать любой.

Не менее привлекательно каркасное строительство тем, что обойтись можно минимальными затратами. Сколько конкретно потребуется денег на стройку зависит от размеров дома, от используемых материалов (вид и сорт древесины, отделочные материалы). Но в любом случае это — одна из самых дешевых методик. (

Деревянные каркасные дома не единственные. Есть регионы, в которых древесина — роскошь. Там ставят При том, что металл сегодня недешев, все равно получается относительно недорого.

Еще один момент. Многих интересует, можно ли оставлять недостроенным каркасный дом, и если можно, то на каких этапах. Ответ — можно, и первый этап известен всем: оставляют зимовать готовый фундамент. Еще возможны варианты зимовки в следующем виде:

• фундамент + каркас + крыша (без пола);
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита;
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита + смонтированные и утепленные пол и потолок + перегородки.

С окнами и дверями оставлять на зимовку без присмотра опасно. В остальных вариантах отсрочка завершения строительства даже неплохо: древесина просохнет. Зимой, как правило, низкая влажность и сушка идет активно. Заодно выявите все косяки в уже смонтированной части.

После заливки свай устанавливается (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и (вставляйте отрезки пластиковых труб поперек ленты).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, Пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).

Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом. Так вот, нужно чтобы дуга то смотрела вверх, то вниз (смотрите фото).

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.

Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Шаг 3: Каркасные стены

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже. Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно. Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.

Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон. Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются. Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

Усиленные стойки возле окон и дверей — необходимость. Только так каркасный дом, построенный своими руками будет надежным

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу (как на фото внизу).

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Углы каркасного дома

Больше всего вопросов возникает при строительстве углов. Если поставить брус в углу, то никаких сложностей вроде нет, кроме той, что угол получается холодным. В регионах с непродолжительной и мягкой зимой это не проблема, а уже в средней полосе России требует какого-то решения.

Есть несколько способов того, как сделать угол каркасного дома теплым. Все они показаны на схемах, так нагляднее.

После сборки каркаса чаще всего снаружи его обшивают ОСП, фанерой или другим подобным материалом.

Шаг 4: Перекрытие

Балки перекрытия опираются на брус верхней обвязки. Есть несколько способов крепления:

• на опорные стальные кронштейны;
• на уголки;
• с врезкой;

Врубка — глубина пропила не должна превышать 50% толщины бруса верхней обвязки. Сверху забивается двумя гвоздями, которые должны войти в обвязку не менее чем на 10 см Уголки — привычный метод. Можно использовать усиленные, но не обязательно Перфорированные скобы — форма может быть разной

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или , сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 5: Стропильная система и кровельный материал

При разработке проекта дома по каркасной технологии наиболее популярными являются или . Их устройство ничем не отличается. Все те же принципы и расчеты. Единственное ограничение касается веса кровельного покрытия: это должен быть легкий материал, нагрузку от которого могут выдержать деревянные балки и перекрытия.

Для фиксации стропила в заданном положении до того, как набили обрешетку, использовались временные укосины

Еще одна относительно недорогая технология

Шаг 6: Утепление

Утеплять каркасный дом можно любым из имеющихся на рынке материалов с соответствующими характеристиками. Все они неидеальны, но все проблемы имеют стандартные решения.

Наиболее популярным утеплителем для каркасных стен является базальтовая вата. Она выпускается в виде рулонов или матов разной плотности. Устанавливать в стены удобнее маты: они более плотные и хорошо сами держатся за счет распирающей силы. Для этого, как говорили выше, их размеры должны быть на 2-3 см больше расстояния между стойками каркаса. Маты, конечно, дополнительно фиксируются специальным крепежом, но работать удобнее, чем с мягким рулоном.

Минеральная вата имеет высокие теплоизоляционных характеристики, неплохая звукоизоляция. Но есть и солидный недостаток: она боится намокания и ее необходимо со всех сторон ограждать не только от влаги (дождя), но и от проникновения пара. Потому со стороны помещения она закрывается слоем пароизоляционной мембраны, которая не дает парам проникнуть внутрь.

Со стороны улицы теплоизоляция из минеральной ваты закрывается еще одной мембраной, но другого типа с другими характеристиками: гидро- ветро- защитная паропроницаемая мембрана. Она не продувается, со стороны улицы не пропускает влагу в жидком и газообразном состоянии, а из утеплителя пары выходить могут: паропроницаемость односторонняя. После установки утеплителя остаются только отделочные работы. Собственно, все, стройка окончена.

Теперь вы знаете как построить каркасный дом. Детализация некоторых процессов далеко не полная, но общая последовательность сборки у вас есть. Возможно, вам помогут еще видео от профессионального плотника, который десятилетия занимается возведением каркасных домов (смотрите ниже).

Видео инструкции по монтажу каркасных домов

Это три видео отличного плотника Ларри Хона. Каждый из них продолжительностью более часа. Очень подробно расписана технология постройки каркасного дома по готовому фундаменту.

По этой инструкции самостоятельное возведение возможно без вопросов: комментируется и объясняются все этапы строительства каркасного дома и мелочи, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, забивать в каждом узле. Демонстрируются основные проблемы, которые могут возникнуть и методы их исправления. Если вы решили строить каркасный дом своими руками, не пожалейте времени — посмотрите фильм. Вам многое станет понятнее.

Первая часть — нижняя обвязка и пол.

Вторая часть видео — устройство и сборка каркасных стен.

Третья часть — построение крыши каркасного дома.

Если вы все еще сомневаетесь, стоит ли строить каркасный дом, это наверняка потому, что слышали что это плохая технология, что у нас она не работает. Есть такое мнение. Но основано оно на том, что в канадские и американские каркасные дома ставят из сухого леса, влажностью. не более 20-22%. В наших условиях с лесопилки привозят древесину почти естественной влажности, а это вплоть до 60%. Потому дома ведет и крутит, они становятся холодными.

Но если вы дом собрались строить своими руками, что помешает вам использовать сухую древесину? Камерной сушки она стоит дорого, разница за куб получается очень приличной — почти в два раза. Но сложив древесину на участке в вентилируемые штабеля ее за год можно высушить до тех же 20-22%. Пропитывать или нет перед просушкой биозащитой вы решите сами. Сухая древесина не гниет и не повреждается грибками, но от насекомых ее желательно таки пропитать биозащитой.

Пример такого мнения в видео. С объяснением, почему технология плохая…

Строительство каркасного дома своими руками – дело весьма соблазнительное. Есть целые поселения из каркасных домов, напр. Эльбронн в Германии, слева на рис., существующие более 500 лет. В наши дни каркасное жилищное строительство широко распространено и в странах с довольно суровым климатом и высокими требованиями к качеству жизни; справа на рис. – квартал жилых домов в Пуулиннанмаа, Финляндия. И в то же время подсчет стоимости материалов для строительства одноэтажного жилого каркасного дома в 100 кв. м дает сумму менее 500 тыс. руб., а для дачного – менее 50 000 руб. Сто квадратов своего дома по цене половины комнаты в московской двушке – да, об этом стоит подумать. Тем более, что спецтехники если и потребуется, то минимум на короткое время, а без промышленных технологий можно обойтись вовсе.

Данная статья и предназначена дать основы того, что нужно знать, чтобы построить каркасный дом самостоятельно. По крайней мере, чтобы решить, если недостаточно средств на кирпичное строение, каркасный строить или, допустим, брусовой. И, если в каком-то месте обнаруживается пробел, знать, где и как копать глубже.

Строить или заказывать?

Стоимость постройки каркасного дома под ключ сильно колеблется даже в пределах одного региона РФ, от $80 до $240 за 1 кв. м. готового жилья. Тут играют роль не столько транспортные расходы (в средней полосе – до 100 руб./км при доставке на расстояние до 100 км от склада), как привязка дома к участку, а фундамента – к грунту. Первое означает расположение дома в соответствии с санитарными требованиями и удобством/возможностью подвода коммуникаций; второе – выбор и разработку конструкции фундамента под несущую способность, пучинистость и обводненность грунта под зданием. То и другое может потребовать изысканий на месте строительства, весьма дорогостоящих. Но в любом случае 100 кв. м. готового к заселению дома обойдутся менее чем в 1,5 млн. руб., что все равно весьма привлекательно.

Сколько и как можно тут сэкономить, если рассчитывать только на себя? Максимум – с привлечением специалистов для отдельных видов работ? И относительно, и непосредственно в деньгах – весьма существенно. Если знать, какие могут встретиться подводные камни и как их обойти. Напр, проекты каркасных домов можно скачать из рунета бесплатно. Но – проекты эскизные, без привязок, точных спецификаций и деталировки. «Рабочий» проект без привязок стоит порядка 10 000 руб., но без тех же привязок работать по нему нельзя. А только привязка фундамента к грунту обойдется уже не дешевле 30 000 руб; полная, с коммуникациями – под 100 тыс. Причем «полная» значит и получение уймы разрешений от гос- и муниципальных органов; во что это выльется – не будем, лучше Салтыкова-Щедрина почитать.

Подобные же неувязки обнаруживаются и на всех прочих стадиях строительства дома методом поэтапной экономии. Чтобы не перегружать текст негативом, дадим просто рекомендации, как построить каркасный дом недорого:

1. Жилой с постоянно обитаемой мансардой или 2-х этажный для себя и детей – заказывать под ключ.
2. Дачный летний или небольшой жилой одноэтажный – строить самому, руководствуясь бесплатными проектами и дополнительными сведениями, хотя бы изложенными далее в настоящей статье, с последующим узакониванием. Так будет проще и дешевле, чем собирать бумажки заранее. И дом уже стоит, и никто ничего с ним поделать не сможет, раз процесс узаконивания начат.
3. Обогреваемую комфортабельную дачу или дом для семьи на 10-20 лет, пока не наберется средств на капитальное строительство – собирать из готового домокомплекта. Цены комплектов из СИП-панелей (см. далее) держатся в пределах 6-7 тыс. руб за 1 кв. м. Расчетный срок эксплуатации – 40 лет. Сборка на месте специалистами обойдется около 100% стоимости комплекта, и фундамент с разводкой коммуникаций все равно нужно делать самим.

Примечание по п.3: В состав домокомплекта входит план и эскизный проект фундамента со спецификацией на анкеры, их расположением и т.п. Но какой именно тип фундамента делать – это ваш страх и риск, т.к. продавец заранее никак не может знать, где и на каком грунте дом будет.

Еще о домокомплектах

Нововведение на рынке сборного индивидуального жилья, дома из СИП (структурно-изолированных панелей), относятся к сборным щитовым, о которых подробнее будет сказано далее. Кроме них, в продаже имеются каркасно-щитовые дома по т. наз. современной немецкой технологии. Они собираются только на месте из панелей на деревянном каркасе с окнами, дверями, коммуникациями и отделкой только бригадами фирменных специалистов с непрерывным использованием грузоподъемной техники: готовые щиты весьма тяжелы, а технология их сборки сложна и требует солидной профессиональной подготовки. Фундамент дома строит тоже подрядчик, т.к. без сертификата годности на него изготовитель комплект просто не продаст. В общем, у «новых немецких» домов остается только 2 достоинства каркасных: быстровозводимость (срок постройки – 2-6 мес.) и, в масштабах общества в целом, экологичность, т.к. весьма существенно сокращается потребность в грязном цементно-бетонном производстве. Цена же под ключ сборных немецких домов сравнима с таковой для кирпичных и сборных железобетонных.

О гарантиях и страховке

Еще довольно скользкий момент – гарантии. По п.2 их, разумеется, никаких. По п. 1 – от подрядчика, но не «ведитесь» на гарантии в 15-50 лет, фирма эта, скорее всего, столько не протянет. Грамотный и добросовестный строитель даст гарантию на 3-5, до 10 лет, пока не закончится осадка. А потом – никто ничего реально гарантировать не может; вдруг, к примеру, завод рядом построили, а он местную геологию изменил и оползни пошли. По п. 3 при условии самосборки гарантии даются только на качество деталей и комплектность после доставки на площадку; при самовывозе – то же, на складе продавца. При сборке фирменными специалистами гарантии не распространяются на случаи, связанные с тем, чего они не делали: фундамент, коммуникации, рядом стоящие деревья, вероятность подтопления и т.п. Что до страховки, то по п. 1 она вполне возможна, но взносы будут гораздо больше, чем за кирпичный дом. А по пп. 2 и 3 – лучше с этим делом и не связываться.

Что в них хорошо и что плохо?

Прежде чем решить, строить каркасный дом или какой-то еще, нужно знать их главные преимущества и недостатки. Первых, надо сказать, побольше. Насчет стоимости вы уже в курсе; остальные плюсы:

Основные недостатки каркасных домов следующие:

П. 5 требует пояснений. Распространенность каркасных домов в США, Канаде и Скандинавии объясняется скорее социопсихологическими причинами. В Америке, где все – деньги, и деньги – все, дети, повзрослев, уходят о родителей, даже зная, что им придется голодать и бедствовать. И, если по наследству им ничего не светит, то скорее всего сочтут излишними и проявления родственной привязанности. А получив в наследство родительскую недвижимость, в долги залезут, но сломают еще вполне пригодный дом «предков» и построят свой. Вторички от незнакомых людей эти предрассудки не касаются.

В Скандинавии также принято выросшим детям отделяться от родителей, но причина уже в том, что земля-то северная бедная, малопродуктивная. Остаться жить, встав на ноги, одним гнездом – значит выжить стариков из угодий, дающих пропитание. Выход – отселиться во временный дом в другом месте, а получив наследство, вернуться и обосноваться капитально. Сейчас это в прошлом, но образ мыслей так просто не меняется.

Немного истории

Каркасные дома появились не в середине прошлого века и даже не тогда, когда был основан Эльбронн. Самые первые человеческие жилища – первобытный шалаш, чум, вигвам – не что иное, как каркасные постройки. При раскопках свайных поселений неолита (поздне- или новокаменного века) в Швейцарии и Англии обнаружены остатки конструктивно вполне совершенных каркасных домов.

Не зная прошлого, нельзя понять настояшее. Применительно к каркасному строительству это значит, что строить нужно с умом. Простая на вид постройка впитала в себя многовековой опыт людей. Чтобы дом стоял, нужно понимать назначение каждой детали и как она работает в конструкции. Надеемся, что материал статьи будет вам в этом полезен.

Виды каркасных домов

По технологии сборки каркасные дома делятся прежде всего на щитовые и рамочные. Первые собираются из готовых щитов (панелей); для постройки вторых сначала строится каркас из длинномерных деталей, затем он обшивается и утепляется. Рассмотрим те и другие по порядку. Для самостоятельного строительства более пригодны дома рамочные, с них и начнем.

Рамочные

Общая схема устройства рамочно-каркасного дома показана на рис. справа. Конструктивно он представляет собой жесткую коробку с работающей, т.е. воспринимающей эксплуатационные нагрузки, обшивкой. Последнее справедливо не всегда, есть конструкции, где каркас держит все. Крыша с мансардой, если она имеется, представляет собой отдельный модуль, соединенный с коробкой. Крыша может как работать совместно с коробкой, так и просто держаться на ней. Отсюда ясно, что главное в таком здании – каркас. Их известно 3 основных разновидности:

Особенности финского

Финский каркас имеет ряд особенностей, вследствие которых его серьезно потеснил «канадец». Во-первых, чтобы его обшивка работала, она должна быть внутренней, см. рис. слева. Любая внешняя обшивка силовой не будет. Этот технический парадокс интересен, но серьезно ограничивает возможности внутреннего ремонта и перепланировки.

Во-вторых, шаг вертикальных стоек каркаса не должен быть менее примерно 500 мм, иначе стойки станут мешать друг другу воспринимать нагрузку. Получится что-то вроде самолета или корабля со слишком частым набором корпуса, тяжелого и непрочного. Т.е., под обшивку сайдингом или пластиковой вагонкой, которые неспособны нести сосредоточенные нагрузки, дом снаружи придется обшить чем-то вроде фанеры или сделать обрешетку с контробрешеткой, что увеличит его вес, трудоемкость и стоимость.

Зато стойки «финна», кроме угловых, могут быть выполнены из доски 150х50, а не из бруса. И финский каркас прощает довольно грубые ошибки строителей-любителей, чего канадский не терпит. В общем, строить небольшой и недорогой дачный каркасный дом лучше всего по-фински. Что хорошо знали советские дачники уже тогда, когда само понятие «финский домик» еще не вошло в обиход.

Примечание: есть особенности и у фахверкового каркаса. Дома на нем заказывают состоятельные застройшики, которым невтерпеж жить «в камени». Или строят для себя умелые, аккуратные и оборотистые плотники, ставшие благодаря своим качествам вполне обеспеченными людьми.

Что такое ЛСТК?

Около 6% каркасных домов в мире строится на каркасе из легких тонкостенных стальных конструкций, ЛСТК, см. рис. справа. Каркас собирается из оцинкованных C- и U-профилей, несколько похожих на применяемые для гипсокартона. Однако упаси вас боже строить дом на каркасе из гипсокартонных профилей! Строительные совсем другие:

1. Толщина стали – до 3 мм.
2. Цинковое покрытие – 350 г/кв. м; у гипсокартонных – 120 г/кв. м.
3. В полках имеются просечки, благодаря чему теплопроводность тепловых мостиков снижается на 80-90%, это т. наз. термопрофиль, см. след. рис.

Расчетный срок службы ЛСТК-каркасов составляет 70-100 лет, сама же технология существует меньшее время. Тем не менее, кое-какие выводы по статистике сделать уже можно: если деревянные каркасные дома систематически перестаивают свои сроки жизни, то ЛСТК также систематически недостаивают. Причина – внезапное появление очагов коррозии в самых неожиданных местах, в чем специалисты до конца еще не разобрались. Кроме того, дома на ЛСТК менее ремонтопригодны, чем деревянные, а стоимость постройки 1 кв. м жилья в них ок. $600/кв. м. В общем, ЛСТК-технология – вариант на любителя в местах, где деловая древесина очень дорога, а климат сухой. Да и там пожаростойкость ЛСТК – нулевая: в пламени тонкий металл моментально получает отпуск, слабеет, и спустя считанные минуты после возгорания все здание катастрофически обрушивается. Впрочем, если вас ЛСТК все же заинтересовала, подробности в видео.

Видео: каркасное строительство домов по технологии ЛСТК

Примечание: нормативы на ЛСТК вообще не существуют; по СНиП минимальная толщина металлических деталей в строительных конструкциях – от 4 мм, исходя из той же пожаростойкости. Так что гарантия гарантий подрядчика – только его честное слово, а об узаконивании самостроя и страховке можно вообще не говорить. Как и об ипотеке на ЛСТК-постройку.

Балкеры

Балкер в данном случае не морское судно-сухогруз, а технология строительства каркаса дома. Ее особенность в том, что применяются всего 2-3 типоразмера досок, из которых на производстве набирают пазогребневым способом профили, аналогичные стальным таврам, двутаврам и уголкам. Из деревянных профилей и строится каркас, см. рис. справа.

Балкерная технология экономит древесину и дает строевой лес лучшего качества: из одного и того же бревна досок выходит больше, чем брусьев, а сушатся и пропитываются они быстрее и равномернее. Благодаря этому расчетный срок эксплуатации балкерного дома может достигать 100 лет , однако развитие балкерного строительства сдерживается повышенной стоимостью работ: собирать каркас должна высококвалифицированная бригада.

Щитовые

О современных немецких сборно-щитовых домах сказано выше. Поскольку лейтмотив статьи – «своими руками», то этого и довольно. Нравится, деньги есть – выбирайте и заказывайте. Недобросовестных производителей и подрядчиков на рынке не замечено. И то сказать, с людьми, способными выкладывать такие суммы за квадрат жилья, мухлевать как-то не принято: обычный срок фирменной гарантии – 10-15 лет, и 25 не в диковину.

SIP

СИПы (структурно-изолированные панели), или SIP (Structural Insulated Panel) бывают нескольких видов; в строительстве используются силовые, или несущие. Такая СИП – 3-х слойный пирог из ОСП (ориентированно-стружечная плита; она же OSB, Oriented Strand Board) классов OSB-3 E1, OSB-3 E0, OSB-4 E1 или OSB-4 E0 (подробнее см. далее в п. о материалах каркасных домов), между которыми проложен пенопласт, поз. 1 на рис. Принцип строительства из ОСП тот же, что и у веника – по отдельности хлипкое, а все вместе – дубово.

СИП-домокомплекты содержат набор деталей для дома (поз. 2), включая все мелочи, вплоть до крепежа. Поэтапно строительство выглядит так:

• На фундамент монтируется плита основания.
• На нее укладывается гребень из комплектного деревянного бруса.
• На гребень устанавливаются панели с пазами и задвигаются друг в друга.
• В верхний паз коробки монтируется комплектный брус верхней обвязки.
• Монтируется перекрытие.
• Собирается крыша из тех же СИП-панелей.
• В проемы устанавливаются окна и двери на комплектных соединителях.

На площадке, как правило, работает 1 человек, поз. 3 на рис. Чтобы завершить строительство за 1-1,5 мес, нужен неквалифицированный помощник. Если нет в распоряжении ручной лебедки или талей, эпизодически требуются еще 2-3 подсобника для подъема панелей. А результат после отделки выглядит весьма неплохо (поз. 4), служит до 40 лет и, при металлопластиковых окнах с 2-х камерными стеклопакетами, требует расходов на отопление вдвое меньше кирпичного дома таких же размеров.

Вертикальные соединения – пазогребневые (см. рис. ниже) на клею и гвоздях. Горизонтальные – по технологии «Экопан», см. там же. Камень преткновения начинающих строителей – крыша – в СИП-доме устроена тоже очень просто: показатели прочности сборки из СИП таковы, что мауэрлат вовсе не нужен, см. след. рис. справа.

Недостатки домов из СИП общие для каркасных, см. выше. Правда, опасность при пожаре еще больше: пенопласт начинает выделять огромные объемы ядовитых газов еще до того, как огонь доберется непосредственно до него.

Однако вероятность возгорания в частном жилом доме более чем на 99% зависит от его жильцов, поэтому, если, как говорится, полный чайник вознамерится сам себе построить каркасный дом для постоянного проживания, то СИП-домокомплект следует признать наиболее близким к оптимальному.

Главная сложность тут – проверка комплектности поставки. В спецификации – несколько десятков или первые сотни позиций, а по каждой из них – до нескольких тыс. шт. деталей. Продавцы дешевых СИП-домов под самосборку, надо сказать, не стесняются: нашелся в случае претензии 1 (один) не родной саморез, или шлиц родного слизан «неправильной» отверткой – все, гарантия сгорела, теперь это ваши проблемы.

Примечание: внешняя и внутренняя отделка СИП-домов – любая по усмотрению владельца. Зато возможность перепланировки полностью отсутствует. Также непригодны сборные СИП-дома для печного отопления.

Что нам стоит дом построить?

Стоит это для начала выбора типа фундамента, выбора и подготовки материалов. Этим пока и займемся. Что касается постройки именно фундамента, то это другой разговор для каждого из его видов. Мы коснемся только особенностей, касающихся непосредственно возведения на нем каркасника. Впрочем, ни одна из них не помешает впоследствии построить на том же фундаменте дом другого типа.

Фундамент

Дом-каркасник выдержит любой фундамент; нам нужно выбрать подешевле и попроще в зависимости от характера грунта. Дополнительно желательно, чтобы потом можно было на том же основании построить дом покрепче и, возможно, с пристройками и надстройками, что потребует т. наз. привязки фундамента к дому. Первичный фундамент должен быть пригоден для привязки другого. В перспективе на 10-15 лет это позволит среднеобеспеченной семье обзавестись жильем для себя и детей, не влезая в долговую кабалу. В результате, фундамент для каркасного дома выбирается следующим образом:

1. Грунт слабый (несущая способность до 2 кг/кв. см), т.е. илистый, торфянистый, обводненный мелкопесчаный и т.п. – фундамент плитный мелкозаглубленный. Под будущую перестройку/достройку лучше всего пойдет УШП – утепленная шведская плита. Этот тип фундамента разработан специально под каркасники, но держит и дом в 1 этаж из кирпича с легкой деревянной мансардой, в т.ч. хорошо подходящей для жилья сибирской, см. далее. Под малый и легкий дачный домик – металлический ростверковый ; можно – самодельных.
2. Грунт нормально несет нагрузку, но сильно- или чрезмерно пучинистый: пухлые влажные глины, мелкие пылеватые пески – свайно-ленточный с мелкозаглубленным железобетонным ростверком. Под мелкое дачно-сезонное строительство – свайный на буронабивных бетонных сваях.
3. Грунт среднепучинистый: тощие глины и суглинки, супеси, влажные и/или пылеватые сыпучие и гравелистые грунты – столбчатый нормального заглубления с цокольными перемычками и кирпичным цоколем. Под дачные неотапливаемые и подобные им строения – столбчатый малого заглубления, аналогичный описанным далее опорным столбам обрешетки пола.
4. Грунт слабопучинистый или практически не пучащийся: твердые сухие глины, сыпучие и гравелистые грунты с содержанием пыли менее 30% по объему, каменистые грунты – мелкозаглубленный или столбчатый как в пред. пункте, а для легкого неотапливаемого мелкостроя столбчатый с цоколем, достраиваемым после постройки здания по .

Примечание: осадка каркасных домов мала, но все же есть. Поэтому в последнем случае цоколь делают сначала временный из листовых материалов, лишь бы подпол насквозь не продувало, а достраивают следующим летом.

Анкеры

Как известно, здание крепится к фундаменту металлическими связями-анкерами: болтами, скобами, костылями с ласточкиным хвостом и клином (к фундаменту из природного камня). Анкеры располагаются посередине ленты или столба с шагом, для ленты, 1-1,5 м. В плитном фундаменте анкеры размещаются по ее периметру с отступом (относом) от края по нормативу на данный тип плиты.

По соображениям общей прочности анкеры должны быть по углам, но для фундамента под каркасник это невыполнимо, т.к. на углах обязательно будут главные несущие столбы. Тогда угловые анкеры ставят парами, как показано на рис. справа. Для удобства разметки – на условных продолжениях внутренних сторон плиты, но это не критично; главное – чтобы анкеры не оказались ближе друг к другу ближе чем на 150-200 мм, не то они друг дружку ослабят. Кирпичный дом потом на таком фундаменте можно строить, как говорится, безо всякого.

Столбы

Под лаговую обрешетку пола каркасника необходимы опорные столбы, т.к. при пролете лаги более 2 м несущая способность пола резко падает. Рекомендуемый шаг размещения столбов внутри фундаментной ленты по длине здания от 1500 мм, а по ширине – от 1800 мм, см. пред. рис. Шаг выбирают в целых долях от длины соответствующей стороны здания, причем, что важно, шаг по длине не должен быть больше шага по ширине. Таким образом, к примеру, для дома 6х8 м понадобится 2 ряда столбов по 3 столба в ряду.

Второе условие – хотя перекрестья лаг не все обязательно должны приходиться на столбы, но центр каждого столба должен совпадать с перекрестьем соответствующих лаг. И третье, если фундамент целиком столбчатый, периметральные столбы должны располагаться посередине пролетов между вертикальными стойками каркаса. Можно и чтобы столб приходился под стойку, но тогда в каждый столбик придется замуровывать по 2 анкера.

Столбы выкладывают из кирпича (не силикатного и не сырцового!) на бетонном основании, см. рис. Для него чаще всего берут готовые монолиты от 400х400х600 до 400х400х200. Заглубление основания в грунт – 150-550 мм в зависимости от его характера. Периметральных столбов это не касается, их нужно заглублять по расчету фундамента! Под основанием делается песчано-гравийная подушка в 150 мм. Выступ основания над грунтом – около 50 мм.

Сами столбы выкладываются в 1,5 кирпича. Сложной перевязки швов, т.к. на столб приходится только вертикальная сжимающая нагрузка, не нужно, кладут «по-заборному». Опять же, это относится только к внутренним столбам, периметральные кладут, как положено для фундаментных. Высота кладки – 5 рядов одинарного или 3 ряда полуторного кирпича, что с учетом толщины кладочного шва и выступа основания дает высоту подпола в 350-400 мм.

Поверхность

Каркасник ставится на фундамент всухую. Если между деревом и фундаментом где-то останется щель, это вызовет т. наз. капиллярное замокание: вода будет все время держаться в зазоре, и древесина загниет, чем ее ни пропитывай и не обрабатывай. Поэтому максимально допустимые общие и местные неровности фундамента – 3 мм. Исправлять ямки и бугры цементом на набравшем прочность фундаменте бесполезно: подмазка скоро отслоится, что даст тот же капилляр.

Чтобы выдержать все эти условия, ленту нужно заливать очень аккуратно, пользуясь шнурами-причалками и непрерывно контролируя себя шланговым уровнем. Когда бетон схватится, но будет еще влажным, верхнюю поверхность ленты доводят до ровности железнением – посыпают из сита сухим цементом и затирают полутером.

Внутренние опорные столбы ставят, когда лента наберет прочность. Их поверхности выводят вровень с лентой по причалкам, варьируя толщину кладочного шва; по СНиП она 10-12 мм, т.е. можно выгадать целый сантиметр на кладке из одинарного кирпича или 6 мм на полуторном.

Примечание: отсюда ясно – с фундаментом под каркасник не шутят. Набрать его ленту из готовых монолитов? Под легким зданием на пучащемся грунте они поедут кто в лес, кто по дрова. Вывод: фундамент лучше заказать проверенным профи.

Гидроизоляция

Непосредственно перед началом монтажа каркаса ленту и столбы застилают 1-2 слоями рубероида, обычного, без посыпки. Он сгладит совсем мелкие неровности и не даст возникнуть капиллярам. Застилать загодя, хотя бы за 2-3 световых дня, можно только стабилизированным к ультрафиолету (УФ, UV) рубероидом, но он дорог. Лучше уж подержать рулон простого в сарае до времени.

Материалы

Каркас

Главный материал каркаса – древесина – должен быть пропитан биоцидом (антисептиком) и предотвращающим загорание антипиреном. Тогда дерево в пламени не вспыхнет, а будет медленно тлеть, долгое время сохраняя прочность. Вне огня само погаснет.

Пропитывать желательно готовые, обрезанные в размер и с выбранными пазами, детали. Во-первых, тогда лучше пропитаются торцы, по которым спорам плесневых грибов как раз легче всего и попасть в дерево. Во-вторых, непропитанные древесные отходы пригодны на дрова и поделки, а пропитанные – ни в коем случае!

Из типоразмеров строевого леса понадобится больше всего обрезной доски 150х50, бруса от 100х100 до 250х250 (чаще всего – 150х150) и, для пола, шпунтованной доски (100-150)х(30-40). Брус, если позволяют средства, лучше брать готовый клееный и пропитанный. Самодельный наборный из досок на клее холодного отверждения и гвоздях не годится абсолютно, дом тогда вряд ли простоит более 10 лет.

На двухэтажный дом выбор породы дерева однозначен: плотные прочные лиственные – дуб, бук, граб. Береза не годится, очень легко поддается гнили. Посмотрите в лесу, на каком валежнике первыми появляются трутовики? Экономить на втором этаже, используя древесину поплоше, нельзя: рамочный каркас воспринимает нагрузки как единое целое, и одно слабое место может сработать наподобие первой упавшей костяшки в змейке из домино.

Примечание: в продаже имеются импортные комплекты каркасов домов из сосны скандинавской и американской – хемлока. Их отечественные аналоги – даурская и тувинская лиственницы и сибирский кедр. Первые обойдутся дороже, а промышленные заготовки сибирского кедра вообще не ведутся.

Одноэтажный дом можно строить уже из обычных хвойных пород. На постоянно обитаемый нужна древесина отборная, без сучков, свилей, косослоя. На неотапливаемый дачный домик пойдет простой строевой лес. Он же – на жилой дом размером до 5х8 м с потолками до 2,5 м, при условии, что все стойки подкреплены ветровыми подкосами внизу и верху, см. далее, и расчетный срок службы до 30 лет. Дом с жилой мансардой приравнивается к 2-этажному. С сезонной – к 1-этажному.

Обшивка

Следующий материал – обшивочный. Водостойкая фанера толщиной в 24 мм дорога. Цементно-стружечные плиты (ЦСП) хорошо держат штукатурку, но тяжелы и довольно хрупки. В целом, лучшим материалом для обшивки являются ОСП. В сущности, это многослойная фанера, но не из шпона, а из щепы, см. рис. Ее слои ориентированы во взаимно-перпендикулярных направлениях, благодаря чему достигается феноменальная прочность. К примеру, на несущую СИП из ОСП и ЭППС, уложенную на подпорки, въезжает легковушка, а плита и не прогибается.

На обшивку дома нужны плиты классов OSB-3 или OSB-4. Большая цифра означает большую несущую способность и стоимость плиты. Плиты OSB-1 и OSB –2 несущими и водостойкими не являются и годятся только для внутренней отделки капитальных строений. Следующий момент – класс по истечению (эмиссии) фенольных соединений; ОСП склеиваются фенолформальдегидными смолами. Для жилых домов пригодны плиты с классом эмиссии E1 или E0. Здесь, наоборот, чем меньше цифра, тем меньше эмиссия и больше цена.

Дешевые китайские ОСП с эмиссией E2 допустимо использовать для обшивки летних дачных домов. Тогда за лето строят каркас, осенью, пока еще тепло, обшивают его изнутри. За зиму и раннюю весну фенол подвыдохнется, тогда на следующее лето дом утепляют и заканчивают. Но жить в нем первое лето нельзя!

Утепление

Лучший по теплотехнике утеплитель дома – пенопласт, он же и недорог. Но у него есть серьезный недостаток: при загорании он выделяет огромные объемы смертельно ядовитых газов. Кроме того, простой гранулированный пенопласт, если стена летом под Солнцем прогревается до 50 градусов и выше, скоро начинает крошиться, и все утепление сводится на нет.

Утепление каркасного дома предпочтительно сделать из минераловатных плит. Именно плит, а не матов. Разница в конструкции видна наглядно: если плиту поставить на попа, она стоит. А мат перегибается и плюхается. Матами, как более дешевыми, утепляют полы и междуэтажные перекрытия.

С минватой тоже есть нюанс: она бывает коротко- и длинноволокнистая. Коротковолокнистая пылит микроиглами, от которых для здоровья может быть все, что угодно, кроме пользы. Длинноволокнистая безопасна; кроме того, она слабо пропитывается конденсатом и легко его теряет.

Что касается т. наз. экоматов и плит из льна, пеньки, сизаля, то за эко- продавцы накручивают без стеснения. А на самом деле «эко» – только сизалевые, они не пылят и не гниют. Саман, кстати, тоже вовсе не «эко» – он пылит, а в соломенной крошке какой только заразы не обнаруживается. Из самодельных «эко» хорошо проверен на практике камыш, но он горюч.

Есть еще интересный вариант самодельного утепления: сухая морская трава зостера (она же камка, ударение на последнем слоге, или взморник). Кроме того, что камка прекрасный утеплитель, она не гниет веками, не дает гнить дереву и обеззараживает воздух в помещении. Рыбацкие хибары с утеплением камкой под гнилыми солеными ветрами стоят по 150-200 лет. К сожалению, хотя запасы камки хотя бы в зимних штормовых выбросах на берегах наших морей огромны, утеплительных плит из нее в продаже что-то не видно.

Кровля

Кровельные материалы для каркасников используются в общем обычные, за одним исключением. Из-за того, что тепловое сопротивление его стен с кровельного пирога велики, гибкая черепица – ондулин – на кровле в межсезонье испытывает термоудары, скоро теряет пластичность и трескается. А так – кройте как (пардон, чем) угодно.

Строим дом

Вот теперь уже можно сказать: все, строим каркасный дом! Какой? Фахверковый оставляем в покое, он не каждому профи под силу. Остаются канадец и финн; со сборными СИП раньше разобрались. Также, будем полагать, определились с назначением, размерами и этажностью дома.

Канадская платформа

Желающим строить по-канадски предлагаем просто посмотреть фильм, благодаря которому стал всемирно известен плотник Ларри Хон (Larry Houn). В 4-х его частях общей длительностью около 4 часов содержится подробнейшая пошаговая инструкция по строительству большого жилого дома по технологии «канадская платформа»:

Основание, платформа и пол

Нижняя обвязка, стены, верхняя обвязка

Крыша и кровля

Последнюю часть найти в открытых источниках не так-то просто, а она очень полезна тем, кто действительно хочет строить. Мы же займемся финским домом, для него таких подробных указаний опытнейшего плотника нет.

Финский

По большому счету, как говорится, монтаж финского дома осуществляется в определенной последовательности. Нарушать ее нельзя, иначе дом окажется непрочным и нестойким.

Первым делом на фундаменте собирается коробка из рам. Этот этап распадается на 4 подэтапа, см. рис. справа:

1. На фундамент монтируется нижняя обвязка;
2. Устанавливаются угловые столбы (брус), а между ними – промежуточные стойки. Все они точно выставляются по вертикали и подкрепляются временными укосинами, прибитыми снаружи на гвоздях, на рис. условно не показаны;
3. На вертикальные связи укладывается и прикрепляется к ним верхняя обвязка, устанавливаются потолочные балки;
4. Ставятся постоянные ветровые связи, временные укосины снимаются, формируются оконные и дверные проемы.

Примечание: помните, что общая площадь дверных и оконным проемов не должна превышать 18% от площади соответствующей стены. Расстояние от угла – не менее 1 пролета между стойками. Ширина проемов – 1 или 2 пролета.

После сборки коробки делается обрешетка из лаг для пола. Следующий шаг – делаем ригель (несущую конструкцию) крыши, пока без кровли. Далее – внутренняя силовая обшивка из ОСП. Затем – утепление стен, их черновая наружная обшивка. Теперь настилаем, с утеплением, пол, зашиваем потолок. Настилаем, с утеплением, пол чердака или мансарды. Делаем кровельный пирог и кровлю. Пока это все делается, дом уже дал свою осадку (каркасники садятся очень быстро); значит, можно устанавливать окна и двери. Осталась отделка, внутренняя и наружная, и – новоселье!

Нижняя обвязка

Обвязку низа делают из бруса. О том, что ее прямоугольность нужно выверить диагоналями и промерами всех сторон, говорить не будем; читатель, надо полагать, с азами строительства уже знаком. Здесь главное – соединение углов, т.к. ветровые нагрузки на каркас будут стремиться растащить раму в стороны. Простейший способ – в полдерева, слева на рис. – в данном случае не вполне надежен: гвоздей придется вколотить столько, что и угол ослабнет.

Гораздо лучше крепление в полдерева с нагелем, в центре. На выступающую часть бобышки надевается столб (гнездо в его торце выбирается коловоротом) и весь угол начинает работать как одно целое. Еще прочнее и надежнее, если есть кое-какой плотницкий опыт и шаблон, соединение в лапу, справа на рис. Под столб, что бы было вообще «на ух!», лучше не полениться и дополнительно подкрепить лапу нагелем.

Столбы и стойки

Делать в нижнем брусе вырубки по-старинке, как показано слева на рис., в наше время излишне: работа трудоемкая, а прочность наиболее нагруженного узла снижается. И горизонтальные нагрузки «внутрь-наружу» такие крепления держат неважно, как и все крепления на косо вбитых гвоздях.

Крепить лучше всего уголками, но не простыми, а усиленными, с выштампованным ребром жесткости, справа на рис. Толщина металла – от 4 мм, обязательны оцинковка или хромирование. Саморезы – фосфатированные (черные) по дереву диаметром 6-8 мм и длиной в 3/4 толщины ответной детали, по 3 на лапу уголка.

Примечание: временные укосины из доски-сороковки ставятся на гвоздях 100-150 мм.

Шаг установки стоек из доски 150х50 не должен превышать 800 мм. По длине стены должно укладываться целое число пролетов, это важно, чтобы каркас был нагружен равномерно. Принято шаг установки стоек брать 500-600 мм, это дает его кратность в целых долях стены любой длины. В стенах длиной более 5,5 м допустимо устраивать по 1 окну шириной в 3 пролета; тогда между подоконником и притолокой и соответствующими нижними и верхними брусьями рамы ставят постоянные подкосы, как по углам, см. далее.

Об импостах

Иногда можно встретить рекомендации гнезда под столбы и стойки формировать с помощью импостов; по-русски – вставок. Берут 2 обрезка доски, прибивают к брусу с промежутком, а в паз между ними вставляют стойку или столб. Так, мол, дешевле и проще. На самом же деле вовсе не так:

• Нужны дополнительные доски, которые денег стоят.
• Точность разметки нужна высочайшая, т.к., в отличие от вырубаемых гнезд, погрешность установки по мере монтажа накапливается. Пилить импосты каждый раз по месту – все вообще вкривь пойдет.
• Нагрузки «внутрь-наружу» паз между импостами не держит. Гвоздями наискось толком не прихватишь, сама доска-вставка не позволяет. Остаются уголки, но при чем тут тогда импосты вообще?

Верхняя обвязка

Углы брусьев верхней обвязки соединять лучше всего тоже в лапу. С нагелями морочиться теперь нет нужды, т.к. можно крепить сверху в торец. К столбам по углам раму крепят сверху саморезами 8х250 (для бруса 150х150), исподнизу подкрепляют уголками. Стойки крепят только уголками исподнизу, по 2 на каждую.

Потолочные балки

В потолочных балках (брус 150х150) дерева для укладки выбирают чуть-чуть, лишь бы не елозила, см. рис. справа. Крепят уголками с боков, т.к. на каждую пару стоек должно приходиться по балке. Ставить балки между стойками недопустимо!

Постоянные подкосы

Постоянные ветровые связи по углам ставятся изнутри заподлицо со стойками/брусьями. На них идет распущенная вдоль доска 150х50, итого 75х50. Крепятся гвоздями 100 мм наискось, этого хватит. Таким же образом, если требуется (см. выше) подкрепляются стойки каркаса, см. рис. ниже. Высота подкосов в том и другом случае – 1/5-1/8 высоты стоек/столбов.

Ветровые связи – подкосы каркаса дома

Лаги и пол

Шаг установки лаг по длине дома берут 300 мм, а по ширине – 1,8-2 м. Тогда, к примеру, для дома 6х4 м понадобится 19 поперечных 4-метровых и 1 продольная 6-метровая лага. Пазы в них под врезку в полдерева выбираются заранее, также заранее лаги, как и доски чернового пола (см. ниже), обрабатываются битумной мастикой.

Главная проблема при монтаже обрешетки – концы лаг. Висеть им недопустимо, они должны на что-то опираться. Врезать в брус обвязки нежелательно по соображениям прочности того и другого. Крепить уголками к брусу вообще нельзя, такое крепление не способно длительное время держать большую постоянную сдвиговую нагрузку.

В достаточно большом жилом доме, как правило, верх фундамента сплошной и ширина ленты больше 300 мм. Тогда под концы лаг подкладывают дополнительную доску, см. рис. Лаги крепят к ней уголками, а самую доску – ими же к брусу, между лагами. Зазоры между торцами лаг и брусом в таком случае работают как деформационные термошвы не в ущерб общей прочности.

Есть еще один способ сопряжения лаг с обвязкой: ее нижний пояс делают из доски, монтируют обрешетку пола, а уже по лагам укладывают верхний пояс из бруса. Это позволяет увеличить продольный шаг лаг до 600 мм, т.к. парируется отыгрывание вверх их концов при прогибе (они зажаты между доской и брусом), но самые напряженные части каркаса – внешние нижние углы, оказываются ослабленными. Плюс, точнее – минус, внутри пола по периметру после внешней отделки образуются карманы, способные стать ловушками конденсата.

В небольшом дачном домике на столбчатом фундаменте и с висячей опорной рамой ничего не поделаешь, приходится врезать лаги в брус на четверть, слева на след рис. Но здесь и нагрузки меньше. Однако, если планируется класть в доме кухонную плиту из кирпича, то под ее будущими углами нужно будет сделать дополнительные опорные столбы упрощенной конструкции, из бетонированной асбоцементной трубы. Эти столбы тоже, разумеется, должны располагаться каждый под лагой. В размер по высоте они обрезаются болгаркой с кругом по камню. Если сама плита будет в углу (с учетом необходимого по ПБ отступа от стен в 60 см), то достаточно будет всего 1 дополнительного столба под висячим углом плиты. Под печь-голландку до 3,5х3,5 кирпича в плане хватит тоже 1 столба, под геометрическим центром ее контура.

Далее под настил чернового пола к лагам прибиваются т. наз. черепные брусья, видны на том же рис. Черновой настил ведут из шпунтованной доски 30 или 40 мм. Чтобы исключить образование местных очагов выпадения конденсата, на первой, по порядку установки, доске срезают паз, а на последней – гребень шпунта. Каждую доску прибивают к лагам (не к черепным брускам!) парой гвоздей 80 мм с каждой стороны наискось.

Как производится гидро- и пароизоляция пола, видно справа на рис. Но вообще для каркасного дома утепление пола – дело ответственнейшее, точка росы всегда должна быть в подполе. Подробнее об этом можно посмотреть ролик ниже. Чистовой же (верхний) настил пола и его декоративное покрытие в каркасном доме – такие же, как и любом другом деревянном.

Видео: утепленный пол для каркасного дома

Примечание: гидроизоляцию, утепление и пароизоляцию пола следует делать до, а чистовой настил и покрытие – после внутренней обшивки стен, см. ниже. Чтобы при этом не топтать маты и пленку, на лаги временно укладывают вдоль стен доски, щиты какие-нибудь, куски фанеры и т.п.

Потолок

С потолком и полом верхнего этажа дело обстоит легче: работать можно и снизу, и сверху, лагам опереться есть куда, и нагрузок уже на порядок меньше. Поэтому коварных тонкостей в потолке каркасника нет; как он устроен, видно на рис. справа. Один лишь нюанс: чтобы потолок не отмок, перекрытие в доме с холодным чердаком нужно делать по полной схеме с утеплением, как показано на рис.

Крыша

Образование конденсата в деревянном доме недопустимо и под крышей, поэтому кровельный пирог каркаснику также необходим довольно сложный, см. рис. слева. Утепляют его матами из минваты. Крыша получается относительно тяжеловатой, поэтому ее каркас лучше подкрепить дополнительными ригельными стяжками, см. рис. справа.

Шаг стропил берут равным удвоенному шагу стоек каркаса. Т.е., тут вылезает наружу еще один «задир» проектирования: на стены, вдоль которых ориентирован конек крыши, должно приходиться четное число пролетов между стойками.

Примечание: дополнительную жилплощадь в доме без существенных лишних вложений даст т. наз. сибирская мансарда. Ее же можно устроить и в существующем доме, но как – это отдельная тема.

А какую крышу делать?

Не будучи строителем-проектировшиком с соответсвующим образованием и опытом работы, крышу финского дома можно делать односкатной, двускатной или вальмовой; последнюю – в местах с сильными ветрами. Для каждого из кровельных материалов существует определенный диапазон допустимых для него углов наклона ската, поэтому односкатную крышу (α = 5-30 градусов) кроют волнистым шифером, стабилизированным к УФ рубероидом или современными гибкими покрытиями, профлистом или металлочерепицей. Остальные 2 крыши можно крыть чем угодно, если α = 30-45 градусов. Но вообще-то устройство крыши – такая же отдельная тематика, как и для фундамента. Подробнее см. ч. 3 фильма Л. Хона, крыша по-канадски годится и для финского дома.

Обшивка и утепление

Внутренняя обшивка дома выполняется из ОСП-3 или 4 толщиной 24-30 мм. Сначала каркас изнутри обтягивается гидроизоляцией (именно гидро-, а не паро-); плиты устанавливаются на саморезах 4,2х(80-100) с шагом 100-200 мм, с отступом от края плиты в 50-60 мм. На каждый угол плиты должно приходиться по саморезу.

Для максимально достижимой прочности коробки плиты лучше монтировать горизонтальными поясами, тогда получатся перекрещивающиеся силовые связи: стойки/столбы – вертикали, пояса плит – горизонтали, что и требовалось. Висячие, т.е. свободные горизонтальные швы между плитами на общую прочность коробки заметного влияния не оказывают, аналогично промежуткам между досками обрешетки крыши. Однако, если в смету на строительство укладываются несколько более дорогие шпунтованные плиты, хуже никак не будет.

Вертикальные швы плит во-первых, не должны совпадать в соседних поясах. Для этого лучше всего вести обшивку взаимно-противоположно (челночным способом), накладывая первые цельные плиты поясов поочередно то с одного, то с другого угла. Во-вторых, вертикальные соединения плит нужно делать или шпунтовыми, или в полдерева шириной в 2-3 толщины плиты, т.е. 50-75 мм. В таком случае их подкрепляют саморезами с шагом 100-200 мм. Обшивают сначала длинные стены, а обшивка коротких должна входить между их краями плотно, почти в распор.

Остались ответственные и наиболее нагруженные места – углы. У нас же углы обшивки приходятся на углы столбов. Выходим из положения так:

• Снаружи, «с улицы» скрепляем коробку обшивки по углам саморезами (3,5-4,2)х70; их вворачивают шуруповертом (не руками!) сквозь плиту длинной стены в торец короткой, шаг – 100-150 мм. Под саморезы нужно заранее насверлить глухие направляющие отверстия диаметром 2,5-3,3 мм соответственно и глубиной 40-50 мм, чтобы саморез не ушел вкось и торец всего в 24 мм толщиной не расслоился.
• На внутренние, т.е. обращенные вдоль стены, грани столбов набиваем зигзагом гвоздями 70 мм накладки из досок 150х50. Нахлест накладок на крепящие столбы уголки не нужен, достаточно, чтобы накладки пришлись впритык к краям лап уголков.
• Изнутри прикрепляем углы коробки обшивки к накладкам, теми же саморезами, с тем же шагом, тоже в насверленные заранее такие же глухие отверстия. Обшивку коротких стен «саморезим» прямо, а длинных – наискось под углом 20-45 градусов. Направляющие под саморезы длинных стен сверлим прямо в угол стыка плит, т.к. пол-толщины накладки съедено толщиной плит обшивки.

Утепление производится по схемам на рис: слева – для каркаса ЛСТК, в центре – под прочную внешнюю обшивку, справа – под и пластиковую вагонку.

Еще сведений об утеплении финского дома можно почерпнуть из ролика ниже. Что касается декоративной отделки, то в этом отношении каркасный дом ничем не отличается от любого деревянного.

Видео: утепление финского каркасного дома

Примечание: описанный способ постройки каркаса, работающего по-фински не единственно возможный. Вот, к примеру, для сравнения ролик:

Видео: сборка каркасного дома по скандинавской технологии

Поучимся?

На ошибках. В таком ответственном деле, как постройка дома, нужно знать, где можно оплошать, а возможностей для этого предостаточно. Довольно много ошибок обнаруживается спустя некоторое время при ревизии дома, но большинство из них можно исправить. Так что просто даем подборку видео:

Ошибки #1

Ошибки #2

Ревизия #1

Ревизия# 2

Ревизия #3

Аж 5 довольно объемистых частей, как видите. И каждая из них насыщена информацией.

Домик-дирижаблик

Есть еще одна технология строительства малых каркасных домов, примерно до 4х6 м размером. Она не канадская, не финская и не немецкая строительная, старая или новая. Ее иногда называют аэростатной, т.к. подобным способом при кайзере собирали каркасы цеппелинов. Хотя дирижабль – не совсем аэростат. Тот болтается в воздухе, куда ветер понесет, а дирижабль потому и дирижабль, что управляемый.

Но к делу, понятие об аэростатной технологии сборки каркасов домов дает коротенькое видео:

1. Детали ферм собираются врезкой в полдерева на саморезах с последующим наложением с обоих сторон фанерных косынок на гвоздях.
2. Башмаки ног ферм заменяются оковками из отрезков квадратной профтрубы.
3. Подпятники свариваются из 100-мм уголка.

И что же это будет?

Т.е., какой каркас реально можно собрать своими силами, зная все эти премудрости? Даже 2-х этажный с выносом 2-го этажа, как на рис. слева. Его размеры в плане могут быть без ухудшения показателей прочности увеличены до 6х9 м прибавлением по 1 секции в каждую стену. А 120 квадратов общих – совсем не плохо. Штука в том, что средние стойки длинных стен выполнены не их досок, а из бруса 150х150, как и угловые. В сущности, это 2 связанных в одно дома. Работа, конечно, не для начинающего, но самому сделать возможно.

Пример противоположного рода – мини дачный домик-убежище; скорее – микродомишко. Автор когда-то построил себе такой, его описание долго ходило в народе, пока не попало в «Моделист-конструктор». Чертежи – на рис. справа. На «фундамент» сгодились бетонные столбики от виноградных шпалер, уложенные горизонтально широкой стороной вверх (сечение шпалерных столбов – трапециевидное) в траншейки с песчаной подушкой. Грунт – среднепучинистый суглинок со слоем гумуса ок. 15 см.

Простояла халабуда, пока руки и кошелек не дошли до постройки посерьезнее, лет 10. Отапливалась в межсезонье буржуйкой из огнетушителя ОУ-5. Потом была охотно откуплена под сторожку только что организованным по соседству другим дачным товариществом. Краном выдрали из земли вместе с «фундаментом» и бухнули на новом месте прямо на гравийную засыпку. Там и пребывает благополучно в том же качестве и поныне. Только спутниковая тарелка и кондиционер добавились, XXI век как-никак. А утепление изначальное, камка.

Проекты каркасных домов для самостоятельного монтажа:

Поэтапное описание строительства каркасного дома:

пошаговая инструкция строительства от фундамента до крыши, с чистовой отделкой

Страница 1 из 4

Просидев несколько недель в интернете, мой выбор пал на каркасную технологию, так как это единственная технология, по которой можно строить одному достаточно легко и быстро. Документы на землю удалось оформить только к сентябрю 2010 года. В зиму без других сооружений на участке, строить одному не получилось бы, поэтому решил до заморозков, за сентябрь-ноябрь сделать предварительный проект дома и заложить под него фундамент. Расчёт начал с того, что выяснил каких стандартных размеров бывают строй материалы, которые мне понадобятся (доски, OSB, утеплитель, ГКЛ и т.д.), чтобы использовать всю их полезную площадь без остатков и сэкономить время на раскрое материала. Нашел в интернете примерный размер дома и его планировку, которая меня устроила, я начал проектирование, естественно проштудировав сайты по расчётам несущих конструкций в каркасном домостроение, включая ветровую и снеговую нагрузку.

Проект начал с чистого листа. Нарисовал длинную стену, состоящую из стандартных 125*250 листов ОСП 2х3=6 горизонтально. Получилась стена в 4 целых листа и 2 с небольшим подпилом. Затем, на местах пересечения листов нарисовал стойки каркаса, рядом с ними другие, с расстоянием в просвете 58см под утеплитель 60см. Потом подрисовал верхнюю и нижнюю обвязку, примерно также поступил с торцевой стеной 6м, на которую ушло 5 листов: 4 горизонтально и 1 вертикально. Все стены напротив друг друга, решил делать зеркальными, чтобы потом на месте всё собирать быстрее, да и материалы можно было кроить на полдома за один раз.

Нарисовав основной каркас, я принялся за фундамент. Подсчитав примерную нагрузку каркасного дома, стало понятно, что для него подойдет любой фундамент, хоть кирпичи, выложенные в ряд, но мне это не подойдёт, потому что по зиме большие и неравномерные силы пучения грунта, а это может поломать и сильно перекосить каркас, то есть весь дом. Свайный, набивной или винтовой не подойдет, так как потом придётся утеплять и как-то отделывать цоколь дома. Бетонная плита - долго и низковато. Выбрал ленту, мелко заглублённую на песчано-гравийной подушке: 15см песка, 10см гравия размером 20мм. Размер самой ленты 40х50см по центру 30х50мм, с арматурой 12мм по всему периметру.

Нарисовав фундамент, я заметил, что если опалубку сделать из доски 50х100, то всю опалубку можно будет использовать на стойки каркаса и на его обвязку без последующего подрезания, сэкономив время и материал. Заказав доски на ближайшей лесопилке, в тот же день удалось всё нарезать в размер и сколотить щиты для опалубки. Поставив щиты на свои места, и укрепив опалубку по периметру, можно было начинать вязать арматуру. Для защиты опалубки от бетона проложили в опалубке полиэтилен по всему периметру.

Смета ленточного фундамента 40х50см для каркасного дома 6х10 с тремя перемычками.

Описание: При кажущейся ошибке в цене фундамента для каркасного дома 6х10, цена его действительно составляет всего 65 000 рублей, с учётом того, что этот фундамент также подойдёт и для бревенчатого, и для дома из бруса. Уменьшение цены происходит за счёт того, что в смете, напротив пункта "Опалубка" стоит цена 0р, это не ошибка, просто все доски использующиеся для опалубки идут для стоек каркаса, для строительства самого каркасного дома, хотя и этот пункт увеличил бы цену всего на 15 000 рублей. Фундамент сделан по модной сейчас технологии - мелко заглубленный фундамент, что практически полностью исключает выпирание его из земли в зимний период, а также значительно облегчает последующую отделку фасада и способствует дополнительному сохранению тепла, в отличии от фундамента на сваях или столбах. Фундамент представляет собой ленту шириной 40см и высотой 50см, армированный по длине 4-мя прутками арматуры диаметром 12мм с перемычками из той же арматуры через каждые 40см, что с запасом подходит под СНиП на строительство фундаментов для каркасных домов.

Технология возведения фундамента была такой:
Арматура была заказана на ближайшей металобазе по 12м, там же нарезана на хлысты по 9992мм, 5992мм и на куски 22, 32, 42см для перемычек. Арматуру вязали прямо в опалубке, разметив места установки фломастером на опалубке. Сначала к нижним хлыстам, вязали нижние горизонтальные одновременно с вертикальными кусками арматуры, вязальной проволокой крест на крест по всему периметру. Потом сверху опускали верхние два хлыста с уже привязанными горизонтальными перемычками, одновременно привязывая такую лестницу, к вертикальным пруткам. Проволоки, конечно, ушло почти в два раза больше чем надо, но она стоит копейки, и это можно было делать одному. На вязание арматуры с двух часовой заливкой ушло 3 дня, для скорости и облегчения работы по заливке бетоном, заказали один миксер 10м/3 с гидролотком. Да, для продухов использовали обрезки пнд трубы д110мм, для анкеров крепления нижней обвязки болты, привязав их предварительно на соответствующие проекту места, чтобы опять же сэкономить на дорогих анкерах и времени их установки. Все расходы по фундаменту для дома 6х10, по ценам октябрь 2010г см. выше. Отдельные операции в подробностях с чертежами и схемами в разделе

Наше предложение .

На этом в октябре 2010 года строительство пришлось остановить, правда приезжал ещё один раз после заливки, примерно через неделю, чтобы разобрать опалубку. Сложил её аккуратно для полной просушки до лета 2011 года, согласно нормам для хранения пиломатериалов на длительное время (не менее 30см над землёй, с хорошей продуваемостью с прокладками между слоями, с хорошем укрытием от осадков).

Строительство каркаса дома удалось начать только в середине июля 2011 года, по финансовым соображениям. Строил я один, только по субботам и первым дням праздников, чтобы не стоять в пробках по воскресеньям со всеми дачниками по пути домой, правда, по началу пару раз помогал племянник и раз пять брат. С учётом того, что в году 52 субботы плюс 10 праздников плюс две недели отпуска, на всю стройку с чистовой отделкой ушёл ровно год, то есть 80 рабочих дней с недельными перерывами, что в принципе не сильно напрягало по срокам и силам, и можно было заниматься основной работой.

Так как практически все стройматериалы (опалубка фундамента) уже были, стройка началась достаточно бодро. Сначала отобрали доски, получше - для нижней обвязки. Положив их на свои места согласно проекту, сверху торчащих болтов из фундамента, и ударив сверху по обвязке обрезком доски мы наметили места, где надо просверлить отверстия под наши анкера. Просверлив и примерив, убедились, что всё сделано правильно, мы приложили рядом доску для верхней обвязки и разметили места вертикальных стоек, одновременно на двух досках согласно проекту, и стали приколачивать вертикальные стойки гвоздями 120мм, сначала к нижней обвязке, потом к верхней. Собрали сначала торцевую стену, подняли её, см. фото. Потом стену рядом, стену напротив и потом четвёртую, и именно в таком порядке, потому что проект сделал таким образом, чтобы стену можно было собирать на ровном фундаменте и поднимать сразу на своё место, одним человеком без подсовываний одного под другоё и по технологии тёплый угол. На самом деле оглядываясь назад, проект, оказался настолько точно просчитан, что можно было ставить раскосины и обшивать стены листами ОСП до поднятия их на своё место, сэкономив на этом как минимум 3-5 дней (5 процентов времени стройки).

Сразу оговорюсь, что изначально предполагалось, что дом будет строиться в две очереди: первая - сам дом, вторая - веранда к нему. Потому что, во-первых, непонятно было хватит ли сил, и, во-вторых, отсутствие сразу всей суммы на стройку, и в-третьих, желание уже жить в доме и строить остальное не торопясь, а не приезжать раз в неделю на 8-10 часов. Поэтому, сначала на фото будет идти стройка только тёплого дома, а потом присоединится и веранда, так как всё оказалось не так сложно, да и по деньгам не так дорого.
После установки периметра дома, собрал перегородку, чтобы длинные стены не сложились при постройке мансарды. Перегородка также как и стены поднимались одним человеком при помощи рычага.

Потом собрал надстройку стены для увеличения полезной площади мансарды. Данная надстройка увеличивала стоимость проекта на 1%, но за счёт того, что стало возможно резко уменьшить угол и площадь крыши, удалось уменьшить трудоёмкость и стоимость кровельного пирога (ондулин, утеплитель 150мм, 2 мембраны, обрешетки, отделку, стропило и т.д.) с 18% до 13% проекта.
Мною двигала цель - построить дом быстро, качественно и естественно бюджетно.
У меня после стройки не осталось, никаких остатков стройматериалов, что позволило, как и хотелось уложиться в сумму менее 400 000 рублей. Каждая надстройка стен второго этажа поднималась по трём доскам приставленным к стене верёвкой, с двух сторон по очереди, потом выставлялась на своё место и прибивалась гвоздями 100мм, в местах попадания в нижнюю стойку гвоздями 120мм. Так как стройматериалы длиной 6м, а стена 7м пришлось срастить две части обвязки разными способами верх-низ и вразбежку согласно проекту.

Если бы не было основной работы и был бы опыт, можно было бы одному и в два месяца уложиться, к сожалению наши зимы и без бытовки не способствуют работать зимой, да и зима оказалась ранней и очень снежной. Как отчитались петербургские чиновники, за зиму 2010-2011 выпало почти 4 метра снега, что создало коллапс на всех дорогах региона на несколько месяцев. Строить одному, опасно и холодно.
При желании и возможности можно строить свой дом без выходных. Я пишу подробно с примерами и описаниями, чтобы у желающих строить, была возможность сделать лучше и быстрее. У меня через участок, соседи в 4 руки, живя летом во времянке третий год не могут почти такой же дом закончить, а это уже более 500 человеко-дней, против моих 80ти!
На самом деле, стройка каркаса под крышу с перегородками и перекрытиями, под внутреннюю отделку занял чуть более 2,5 месяцев, и это при работе 1-2 дня в неделю, что составило не более 15 рабочих дней. Такая скорость была достигнута только из-за грамотно составленного чертежа стройки. В противном случае, одному, изобретая по ходу стройки пришлось бы потратить раза в три больше времени, из-за переделок и подгонок.

После постройки стен (все стены собраны из обрезной доски 50х100мм) можно было приступать к укладке лаг пола первого и второго этажа. Повторюсь, дом спроектирован так, что не надо ничего лишний раз подгонять или перемерять: все лаги 50х150мм (30шт за 20мин. были отторцованы в размер 6м) после чего они во время укладки уже являлись проверочным инструментом того, что мы всё сделали правильно. Места укладки, достаточно было отметить по чертежу только на одной стене, а на другие уже укладывать точно также, зеркально, без лишних замеров. Что было и сделано в течении часа: уложены на свои места, и приколочены гвоздями 100-120мм к стойкам первого и второго этажа. Данная конструкция не сильно типичная при устройстве пола. Обычно пол первого и последующего этажа являются отправной точкой для стен, но мы сохранив все нормы на прочность и убрав мостики холода, несколько удешевили и облегчили конструкцию. На первом этаже часть лаг является опорой перегородок (с/у, тамбур, лестница и т.д.), поэтому их требовалось уложить в первую очередь, остальные ненужные в ближайшие дни, решили не ставить, так как август оказался на редкость дождливым. Естественно, всё, что шло на стройку обрабатывалось септиком Неомид 440, некоторые вещи такие, как обвязка, особенно нижняя, обрабатывались несколько раз.

Уложив лаги второго этажа и сделав на них временный помост, из пока не нужных стоек, можно было приступать к сборке фронтонов. Фронтон собирал прямо на втором этаже согласно проекту. Поднимал как обычно один, при помощи рычага, привязав нижнюю обвязку фронтона к верхней обвязке стены первого этажа, чтобы получился как бы шарнир и фронтон не соскочил бы вниз. Все большие стены, тяжело поднимать до угла 50-60 градусов, потом всё становится легче. При весе фронтона в 200кг поднимать приходится только половину веса - 100 кг, после угла 45 градусов уже 50 кг и т.д. Естественно, все подъемы только с прямой спиной, с предохранительными верёвками или раскосинами, чтобы стена не свалилась на вас или в другую сторону после подъема, подъем производил только в сухую погоду и без ветра. Всегда наготове лежал молоток, гвозди и верёвка, чтобы всё зафиксировать и конечно заряженный мобильный телефон в кармане, чтобы на всякий случай, если не дай бог что пойдёт не так.

После сборки первого фронтона, сделал два стропила, по заранее сделанному ещё дома шаблону: запилов, свеса и скрепления стропило наверху. Стропила между собой на опорной доске по проекту соединялись металлическими пластинами и шпильками м8, нарезанными из штанги по 70мм, для крепления стропил наверху уголком 50*50мм к опорной доске. Потом, по тому же принципу, что и первый фронтон, собрал среднюю стену и по шаблону первого фронтона, второй. Затем, была установлена опорная доска 150х50ммх7м, собранная из двух досок, и соединенных между собой металлической пластиной и такими же шпильками, что и стропило. Можно было конечно сколотить двумя обрезками досок с двух сторон, но у меня валялось два подходящих куска металла толщиной 3мм, оставалось только просверлить в них несколько отверстий под шпильки, и соединив две доски получилась целая опорная доска.

Каркасное строительство в последнее время стремительно набирает обороты. Особенно популярно оно стало среди частных застройщиков. Стоит отметить, что в Канаде это государственная программа. В России – решение жилищной проблемы собственными силами. Каркасное строительство дает возможность построить дом в короткие сроки с минимальным вложением средств.

Если рассматривать детально – каркасный дом это:

• нижняя и верхняя обвязка, скрепленная вертикальными стойками, которые образуют каркас для последующего монтажа стен – как внутренних, так и внешних;
• изготовленная из бруса основа под чердачное помещение, состоящая из несущих балок и полов;
• брусовая стропильная система, на которую монтируют кровельный материал – он не должен быть слишком тяжелый;
• в зависимости от региона строительства, укладывается соответствующий утеплительный материал между каркасными элементами.

Важно! толщина изолятора должна соответствовать расстоянию между обшивкой стен.

Каркас обшивается с двух сторон влагостойким материалом.

Построить каркасный дом можно самостоятельно, не имея специального, строительного образования. Для этого не нужен специализированный инструмент, достаточно изучить технологию и запастись терпением, выполняя все шаги в сооружении строго по инструкции.

Дом по канадской технологии – плюсы и минусы

Каркасное строение имеет много положительных сторон, например:

1. Стоимость – если пересчитать на квадратные метры, то она самая низкая, что делает эту технологию популярной во всем мире.
2. Скорость возведения – бригада из трех человек может построить дом всего за 1 месяц, при условии, что фундамент под строение был уже подведен. Полностью конструкция будет готова через 2 месяца – вместе с внутренней отделкой.
3. Низкая теплоемкости и теплопроводность – современные теплоизоляторы помогают создать комфортные условия для проживания – как летом, так и зимой. Кроме этого, каркасная конструкция позволяет экономить тепловую энергию – достаточно отапливать только те помещения, которые необходимы в данный момент.
4. Эстетичность – уже в процессе строительства можно провести в стенах все необходимые коммуникации, «замуровать» электрокабель и проводку, смонтировать вентиляционную систему.
5. Нет необходимости возводить заглубленное основание, так как вес каркасного строения небольшой.
6. Нет необходимости давать строению время на усадку. При строительстве каркасной конструкции используются сухие материалы, которые не дадут усадку впоследствии.
7. Экологичность – при строительстве используются только натуральные материалы, которые соответствуют санитарным нормам и безопасны для человека.
8. Простота отделки внутри строения – стена обшиваются современными плитными материалами, которые не нуждаются в оштукатуривании, что существенно сокращает время, потраченное на отделку.
9. Устойчивость к перепадам температур – стоит отметить, что каркасное строение – это своего рода термос, который удерживает тепло. Такое строение можно отапливать периодически.
10. Сейсмоустойчивость – такая конструкция может выдержать колебания до 9 баллов.
11. Строительство можно проводить в любое время. Даже фундамент можно обустроить свайно-винтовой.
12. Простота возведения – для строительства не нужно применять тяжелую технику, достаточно небольшой строительной бригады.
13. Микроклимат – материалы для строительства натуральные, они «дышат», поэтому в помещении создается определенный микроклимат.

Но если не рассказать о минусах каркасных конструкций, картина будет неполная:

• быстрая воспламеняемость – за несколько минут каркасная конструкция выгорает полностью, даже стен не остается;
• опасность возникновения грибка и плесени – в климатических зонах, где идут частые дожди, сырость может появиться в любой конструкции. В доме, сооруженном по каркасной
• технологии, этот показатель очень высокий, поэтому еще при возведении нужно точно рассчитать «точку россы»;
• низкая шумоизоляция – это, безусловно, значимый недостаток, но его можно исключить, уложив в стены специальный звукоизоляционный материал;
• трудность внутренней отделки – невозможность повесить на стены тяжелые предметы, если заранее не предусмотреть закладные.

Но если подойти к строительству со всей ответственностью, то можно исключить недостатки, например, соблюдать технику безопасности и обработать конструкцию различными антисептическими пропитками.

Фундамент под каркасный дом

Чтобы фундамент был прочным и служил много лет, нужно правильно выбрать тип основания. Что необходимо учесть:

1. Тип грунта на участке.
2. Высоту пролегания грунтовых вод.
3. Вес строения.
4. Сезонность проживания.
5. Регион, в котором планируется построить дом.
6. Ветровые и снеговые нагрузки.

Чаще всего под каркасное здание обустраивают следующие виды оснований:

• свайный;
• свайно-ростверковый;
• ленточный малозаглубленный.

В России под каркасные строения чаще всего обустраивают свайно-ростверковый фундамент. Это один из видов быстровозводимых оснований, которые не требуют больших финансовых вложений. Если правильно рассчитать нагрузку и соорудить конструкцию, строго придерживаясь технологии, то прослужит она очень долго.

Важно! Сомневаетесь в надежности конструкции, примените технологию ТИСЭ. Сваи имеют расширенную пятку, за счет которой несущая способность основания увеличивается в разы. Кроме этого, конструкция будет стойко противостоять силам пучения почвы.

Бурить скважины под сваи можно как моторизированным способом, так и вручную. На дне каждого отверстия необходимо обустроить песчаную подушку, для этого:

1. Дно скважины хорошо утрамбовать, предварительно пролив его водой;
2. Засыпать гравийно-песчаную смесь – 15-20 см;
3. Пролить ее водой и утрамбовать;
4. Залить бетоном, примерно на 15 см.

Подушка готова.

В качестве опалубки можно использовать:

• Стенки скважины, если грунт плотный и не склонен к осыпанию. Только перед тем, как проводить заливку бетона, нужно обустроить гидроизоляцию.
• Рубероид – из него скручивается труба нужного диаметра, которую скрепляют металлизированным скотчем. Материал скручивается минимум в 4 ряда.
• Асбестоцементные трубы – более простой, но дорогой вариант.
• Трубы ПВХ – можно приобрести в любом строительном магазине.

Для усиления несущей способности фундамента, нужно провести армировку свай, для этого:

1. Подготовить арматуру сечением 16 мм – для основного каркаса, диаметром 10 мм – для обвязки.
2. Нарезать прутки основы нужного размера, не забывая о том, что они должны находиться выше уровня земли на 80 см. Это нужно для того, чтобы впоследствии привязать армировку ростверка.
3. Подготовить элементы для обвязки.
4. Соорудить из основной арматуры треугольную конструкцию, соединив ее обвязочными элементами с шагом 40 см.
5. Готовую конструкцию опустить в шахту строго вертикально.

Все готово – можно заливать бетон, марки не ниже М250.

Как только бетон схватиться, можно устанавливать опалубку для ростверка, который может быть заглубленным, повышенным или висячим. Для обустройства конструкции применяют готовые щиты из фанеры, сооружают прямо по месту из доски, толщиной 40 мм.

В опалубку укладывают гидроизоляцию, проводят армирование. Продольные прутья каркаса соединяют с выпусками из свай. В ленте нужно обустроить отверстия для коммуникаций и вентиляционной системы – для этого достаточно установить отрезки труб.

Также нужно приготовить шпильки для закрепления обвязочного бруса. Элементы стоит устанавливать с отступом от углов 30 см, далее шаг составляет 1-2 метра. Нужно помнить, что именно шпильки будут соединять основание дома с фундаментом, поэтому чем чаще они будут установлены, тем крепче конструкция.

Важно! Какой бы длины не была стена, шпилек для нее устанавливают не меньше двух.

Следующим действием будет заливка бетона. Чтобы конструкция набрала нужную прочность и при этом не растрескалась, ее следует накрыть полиэтиленом или рубероидом. К дальнейшей работе приступают через неделю, при условии, что температура воздуха не ниже +20 градусов. При более низкой температуре ждать придется дольше. Главное условие – бетон должен набрать не менее 50% своей прочности.

Нижняя обвязка и пол

Древесина имеет свойство впитывать влагу, и чтобы она не забирала ее из бетона, нужно обустроить качественную гидроизоляцию. Можно применить тот же рубероид или битумную мастику в два слоя, что более надежно, так как рубероид с течением времени может стать ломким. При изоляционных работах нужно учитывать расположения грунтовых вод – чем они ближе, тем больше слоев нужно обустраивать.

Следующий шаг – обвязка, которая производится следующим способом:

1. Для лежней подготовить доски размером 150х50 мм, они должны быть сухими и пропитанными зашитыми составами;
2. Доски выравнивают по наружному краю основания;
3. Просверлить отверстия под шпильки, которые должны быть большего диаметра, примерно на 2-3 мм;
4. Уложить первый ряд досок;
5. Второй ряд материала обустраивается таким образом, чтобы стык досок первого ряда приходился на середину доски второго;
6. Сбить доски между собой гвоздями с шагом 20 см в шахматном порядке.

Совет! Для обвязки можно применить брус 150х100, но его стоимость намного выше, да и доски, собранные таким образом, имеют большую несущую способность.

Ставим обвязку и лаги

Обвязка сооружается следующим образом:

• Взять доски размером 150х50, которые следует установить на ребро с выравниванием по наружному краю основания по периметру строения. Прибить их гвоздями 200 мм к лежню, шаг крепежа – 40 см.
• Лаги монтируются из такой же доски, поставленной на ребро и закрепленной гвоздями 90 мм, в торец каждой доски вбить по два гвоздя с обеих сторон. Вбивать крепеж следует по косой.
• Первая доска устанавливается на расстоянии 40 см от обвязки, последующие элементы устанавливаются на таком же расстоянии, но стоит понимать – чем больше длина доски, тем меньше расстояние между лагами.

Важно! Если лаги очень длинные, то обустраивается поперечная балка, на которую прибивают перемычки для того, чтобы конструкция стояла прочно.

Утепление и настил пола

Как только сооружена лаговая конструкция, можно приступать к обустройству чернового пола. Его можно соорудить из доски, толщиной 250 мм. Для этого на лаги по нижнему краю набивают рейки 5х5 см, на которые укладывают элементы нужной длины. Каждый отрезок доски прибить 4 гвоздями, по 2 на каждый край.

Черновое покрытие готово, можно приступать к утеплению. Для этого применяют пенопласт – он экологически чистый, дешевый и влагостойкий. Толщина утеплителя в этой ситуации должна быть равна 15 см. Для этого укладывают первый слой 10 см. Все щели и зазоры нужно запенить. Второй ряд укладывается в шахматном порядке, материал – 5 см толщиной.

Стоит поговорить о пенопласте, который имеет много плюсов:

• легкий;
• простой в укладке – режется ножовкой или канцелярским ножом;
• экологичный;
• недорого;
• имеет долгий срок службы;
• толщина слоя в 15 см способна держать тепло, как обычная кирпичная стена.

После этого можно настилать чистовой пол, на который впоследствии будет смонтировано напольное покрытие. Пол можно обустроить из фанеры 15 мм толщиной или плиты ОСБ в 12 мм толщиной, в 2 слоя. Стоит обратить внимание, что ОСБ дешевле, поэтому этот материал предпочитают многие частные застройщики.

Листы укладывают в шахматном порядке, при этом между листами стоит оставлять зазор в 3 мм для компенсации, так как материал может менять свой объем от изменения влажности.
Плиты крепятся саморезами, длиной 35 мм, по швам с шагом 12 см, по периметру листа 25 см в шахматном порядке.

Сооружение стен

Есть два способа монтажа стен:

Вариант каркасно-щитовой:

1. Собрать на полу каркас стен – можно все сразу, можно по частям;
2. Обшить каркас с наружной стороны плитами ОСБ или ГВЛ;
3. Поднять элементы, выставить по уровню строго вертикально – закрепить.

Этот принцип сборки применяют заводы – в цехах собираются щиты по определенному проекту, которые потом доставляют на строительный участок и монтируются на готовый фундамент с обвязкой. Также каркасно-щитовую технологию можно применить при строительстве конструкции дома своими руками.

Способ – баллун:

1. К нижней обвязке крепится брус 100х100 или 150х150 по периметру, в зависимости от толщины теплоизоляции, шаг каждого элемента должен быть не больше 120 мм – это ширина плиты обшивки;
2. Установить промежуточные стойки на расстоянии 60 см, то есть посередине основных, их толщина не должна быть менее 50 мм;
3. Сооружается верхняя обвязка из бруса или доски, аналогично нижней;
4. Обшить каркас стен с внешней стороны – шаг саморезов по швам: 12-15 см;
5. Уложить утеплитель, запенить все щели и швы;
6. Обшить каркас с внутренней стороны.

Какой способ выбрать, решает сам застройщик. Но это напрямую зависит от того, сколько человек работает на строительной площадке. Если есть возможность пригласить несколько человек в помощники, хотя бы изредка, то сборка на полу намного надежнее и проще.

Установка и сечение стоек

Угловые стоечные элементы – брус 150х150 мм или 100х100 мм. Стоит отметить, что все зависит от нагрузки, например, для одноэтажного строения достаточно 10 см, для двухэтажного – 15 см и выше.

Есть несколько способов крепления стоек:

• на деревянные шканты;
• врубка;
• на стальные уголки.

Способ установки на шканты – старый и сложный:

1. Нужно сначала приготовить шканты из сухой древесины нужного диаметра.
2. Затем просверлить отверстия наискосок через брус нижней обвязки и стойку.
3. Забить шкант в подготовленное отверстие, а торчащие концы отпилить.

Стоит сразу оговориться, что этот способ надежен только в том случае, если материал высушен хорошо. В случае с сырой древесиной, она высыхает, деревянный шип тоже усохнет, жесткость крепления будет потеряна.

Врубка производится в нижнюю обвязку, причем выбирать можно только 50% глубины бруса.

Самый простой способ – стальные уголки, которые устанавливаются с двух сторон стоек и прикручиваются саморезами по 3-5 штук на каждую сторону уголка, в зависимости от нагрузки.

Так же при строительстве по канадской технологии, балки под двери и окна должны быть двойные, так как нагрузка на эти конструкции оказывается очень большая и усиление необходимо.

Укосы или раскосы

Эти элементы необходимы, если каркас стен дома обирается на месте. Укосы могут быть временными – с внутренней стороны стен, если предполагается обшивать каркас любым плитным материалом. Эти элементы нужны для того, чтобы выставить стойки в строго вертикальном положении и зафиксировать их на то время, пока не будет произведена обшивка. После этого укосы убирают.

При использовании наборной обшивки, например, вагонки, нужно устанавливать постоянные раскосы. Их устанавливают на каждую пару стоек по 4 штуки – по 2 сверху и снизу. Стоит не пренебрегать этим правилом, так как в процессе обшивки стойки могут «поплыть» и геометрия будет нарушена.

Совет! Для уменьшения расходов на строительство, можно применить технологию сборных стоек, которые монтируются из двух досок. Для этого их нужно сбить гвоздями в шахматном порядке с шагом 20 см. конечно, времени на сооружение уйдет больше, так как каждую стойку придется собирать отдельно, но несущая способность этих элементов выше в разы.

Углы каркасного дома

Обустройство углов вызывает много вопросов. Если установить стоечный брус прямо на угол, то монтаж можно произвести без проблем, но в этом случае он будет холодным. Для районов с мягким климатом это не проблема. Но в средней полосе России зимы холодные, и угловые элементы нуждаются в дополнительном утеплении.

Есть два варианта решения проблемы:

1. Установить стойки на расстоянии 15-20 см от угла, тогда между обшивкой каркаса и брусом будет зазор, который утепляется изолятором.
2. Установить 2 стойки по углам на расстоянии 10-15 см, в зависимости от толщины теплоизолятора.

Кроме этого, утеплить конструкцию можно повторно при монтаже облицовочного материала, тогда дом будет не только теплым, но и приобретет эстетичный вид.

Перекрытие

Балки закрепляют на верхнюю обвязку тремя способами:

1. На стальные опорные кронштейны;
2. На стальные уголки;
3. С врезкой.

Шаг установки балочной конструкции и размер элементов напрямую зависит от того, что планируется сделать сверху. Если предполагается обустроить мансардный этаж, то для того, чтобы пол не прогибался, сечение балок берется максимальное, а шаг между ними сокращается до 40 см. Если сверху будет просто чердак и кровля, то можно увеличить шаг до 60 см, а балки обустроить с сечением 100х100.

Если предполагается построить второй этаж, то балки берутся 150х150, на них монтируется черновой пол – так будет проще работать со стенами второго этажа. Сборка самой конструкции проводится аналогично той, которая применялась при постройке первого этажа, но с той разницей, что конструкцию каркаса стен придется затаскивать на второй этаж.

Стропильная система и кровельный материал

Часто при строительстве дома по каркасной технологии применяют два вида стропильной системы:

1. Двускатная;
2. Мансардная.

Разница в их обустройстве небольшая, достаточно правильно произвести расчеты материала. Но в случае с каркасными строениями, есть ограничение на вес кровельного материала – он должен быть легким, иначе деревянные балки могут не выдержать большой нагрузки.

Утепление

Для утепления каркасного строения можно применить любой из известных изоляторов, которые соответствуют характеристикам и требованиям по теплоизоляции:

• Минеральная вата – отвечает всем требованиям, но стоит помнить, что этот материал не влагостойкий и при намокании может потерять свои изоляционные свойства на 30-50%. Чтобы предотвратить такие последствия, нужно обустроить качественную пароизоляцию.
• Пенопласт – самый недорогой и востребованный утеплитель, который не впитывает влагу, не проседает, отлично держит тепло.
• Базальтовая вата – натуральный изолятор, который можно купить как в рулонах, так и в матах.
• Пенополистирол – почти тот же пенопласт, но фракция у него намного мельче. Материал отвечает всем санитарным нормам, не впитывает влагу, хорошо держит тепло. Единственный недостаток – прямые солнечные лучи разрушают материал.

Важно! Выбирая размер изоляционного материала, стоит помнить, что плиты должны быть на 2-4 см больше, чем зазоры между стойками, чтобы при установке изолятора не было нежелательных мостков холода.

Выбор изоляционного материала зависит от финансовых возможностей и региона строительства, но лучше не экономить на утеплении, так как от этого зависит, сколько денег вы будете тратить на обогрев помещения.

В заключение

Пользуясь советами и пошаговой инструкцией, описанной выше, любой человек может собрать каркасное строение самостоятельно, не прибегая к помощи профессиональных строителей. Дома по канадской технологии собираются в короткие сроки и стоят недорого, что и сделало их такими популярными у частных застройщиков.
