На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• способствует теплому полу первого этажа;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

• влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
• устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

Пенополистирол применяется для теплоизоляции плиты фундамента:

• снаружи;
• изнутри;
• в теле бетона

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной плиты фундамента изнутри укладка материала происходит двумя способами:

• Поверх плиты;
• В теле бетона.

При первом способе последовательность работ такая:

• по плите фундамента устраивается гидроизоляция, с заходом на стену;
• поверх гидроизоляционного слоя прикручиваются лаги;
• между лаг устраивается слой утеплителя;
• поверх утепления к лагам крепится гидроизоляционная пленка;
• на пленку монтируется дощатое основание, фанера или плиты OSB;
• поверх чернового пола настилается подложка из пробки, вспененного полиэтилена или хвои. На нее монтируется чистовой пол.

Можно обойтись без лаг. В таком случае происходит полное утепление плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него настилается подложка и чистовое покрытие пола.

При монтаже в бетоне выполняются следующие работы:

• плита основания гидроизолируется;
• устраивается слой утепления толщиной не менее 100 мм. Лучше применять изделия с системой соединений-замков;
• на утеплитель укладывается ПВХ пленка плотностью не ниже 1,42 г/см3;
• укладывается арматурная сетка. В ее роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• по стяжке укладывается финишное покрытие.

При внутреннем утеплении стоит применять только самозатухающий пенополистирол. Для монтажа под стяжку можно применять изделия класса горючести Г4.

Утепление тела плиты фундамента

Теплый бетон применяется во многих сферах строительства. Он может закупаться в виде уже готовой смеси или изготовляться в условиях строительной площадки. Для приготовления в исходную смесь для формирования фундаментной плиты добавляется гранулированный пенополистирол.

Для устройства конструктивных элементов применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

• 300 кг цемента М400;
• 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Он имеет форму шарика, что приводит к лучшему обволакиванию цементной смесью;
• 800 кг песка;
• ПАД. Зачастую, добавляется омыленная смола. Ее наличие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

Создавая подобный бетон нужно помнить об усадке. Она составляет 1мм на 1 м поверхности. Плите нужно выстояться некоторое время после набора прочности. По поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия Г1. Сам бетон не горит, зато воздействию огня подвергаются гранулы утепления. В итоге в теле фундаментной плиты создаются поры. Они снижают плотность конструкции и повышают ее влагопоглащение.

Теплопроводность такой плиты будет составлять примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина изоляционного материала будет меньше, в отличие от простого бетона.

Выбор вида и технологии утепления плиты фундамента зависит от конструктивных особенностей здания и площадки строительства. Выбирать оптимальное решение стоит на основании данных теплотехнического расчета и сравнения сметной стоимости.

Трубы тёплого пола должны быть устойчивыми к повреждениям, так как в процессе монтажа они подвергаются механическим воздействиям. Оптимальный вариант - изделия из сшитого полиэтилена PE-Xа. Фото: StoneHut (2)

Как рассчитать толщину плиты и сечение арматуры?

При этом следует руководствоваться нормативами (СП 50.101.2004 и СП 63.13330.2012). Более простой путь предполагает использование готовых проектов, которые имеются у всех крупных строительных фирм. Для проверки расчётов и сравнения вариантов стоит задействовать специальные компьютерные программы, например Foundation, GIPRO или WINBASE.

На «классической» шведской плите можно сразу возводить стены, подложив под первый венец (или ряд кладки) два слоя рулонной гидроизоляции. Фото: StoneHut

Нужен ли дренаж вокруг и под плитой фундамента?

На болотистых и подтопляемых участках он крайне желателен. При этом функцию дренирующего слоя выполняет подсыпка из щебня крупной фракции (20–70 мм). Система будет более эффективной, если проложить в толще подсыпки трубчатые дрены (их оптимальный шаг составляет 1,5–2 м). Также необходима дрена по периметру плиты или отмостки. Вода должна отводиться в дренажный колодец или на понижающийся рельеф; при уровне грунтовых вод менее 1 м от поверхности целесообразно задействовать систему автоматической . Наличие дренажа уменьшит риск промерзания грунта под домом, продлит срок службы фундамента и снизит риск растрескивания отмостки.

Плиту заливают под всем домом, включая крыльцо и террасу (веранду). Если пристраивать эти элементы позже, велика вероятность образования перекосов и трещин на стыке стен.

Как проложить коммуникации?

Водопроводные и канализационные трубы, а также электрокабель (если предусмотрен его подземный ввод) прокладывают при устройстве подушки. Их защищают от возможного повреждения слоем ЭППС или оборачивают несколькими слоями гидро­изоляционного материала. В принципе, возможно подключение к коммуникациям и после окончания строительства - через пристенный утеплённый короб.

Но иногда прежде строят монолитный либо кладочный цоколь. Фото: «Фундамент 47»

Можно ли возводить плитный фундамент в холодное время года?

Это возможно, но связано с увеличением затрат и риском снижения надёжности конструкции.

Бетон с зимними модифицирующими присадками на 25–40 % дороже обычного, а сооружение обогреваемого купола, без которого не обойтись в сильный мороз, обойдётся в 30–100 тыс. руб. Зимой очень затруднены земляные работы, да и все остальные задачи осложняются холодом и недостатком светлого времени.

Отмостку заливают поверх дренирующей подушки и армируют дорожной сеткой. Фото: IZBA De Luxe

Можно ли возвести плитный фундамент из самодельного бетона?

Только для небольшой постройки хозяйственного назначения. Если речь идёт о доме, то такой способ исключён, ведь при заливке бетона малыми порциями не избежать многочисленных «холодных» швов, которые катастрофически снизят жёсткость плиты и её стойкость к образованию тре­щин. При доставке готового бетона перерыв между прибытиями автомиксеров должен составлять 3–4 ч.

Неутеплённую отмостку желательно выполнять фрагментами длиной 1–1,5 м, чтобы избежать появления трещин. Фото: IZBA De Luxe

Можно ли укладывать напольное покрытие непосредственно на поверхность шведской плиты?

Да, как правило, удаётся обойтись без . В крайнем случае доливают тонкий слой самонивелирующейся смеси. Заметим, что на шведскую плиту желательно укладывать покрытия, хорошо проводящие тепло, например керамогранитную или каменную плитку, специальный ламинат.

На открытых террасах поверх плиты укладывают атмосферостойкое покрытие с антискользящей поверхностью, например керамогранитную или клинкерную плитку, террасную доску из лиственницы либо композита. Фото: ShutterStock/Fotodom.ru

3 мифа об армировании

1. Арматуру следует вязать, а не сваривать, так как сварка отрицательно влияет на прочность металла. В действительности это касается только легированной арматуры, которая в индивидуальном строительстве практически не используется. Вязать арматуру проще и дешевле, чем и объясняется популярность этого способа монтажа.
2. Вязать арматуру можно чем угодно и необязательно плотно, так как соединения необходимы лишь для монтажного позиционирования элементов каркаса. Между тем, согласно строительным нормативам, при вязке нахлёсточных и крестообразных соединений стержни должны быть подтянуты друг к другу без зазора. Нахлёсты (их длина равна 40 диаметрам арматуры) следует связывать стальной проволокой в нескольких местах.
3. Диаметр арматуры не важен, если соблюдается требуемый коэффициент армирования (отношение площади сечения арматуры к площади сечения бетонной конструкции). На самом деле использование тонкой арматуры (8 мм) увеличивает трудоёмкость монтажа и усложняет контроль качества выполненных работ.

При частном строительстве целесообразно увеличить коэффициент армирования как минимум на 20 %, по сравнению с рекомендованными нормативами, и использовать высокомарочный бетон.

Вариант конструкции утеплённого плитного фундамента

1 - пескогравий-ная подушка; 2 - утеплитель (плиты ЭППС); 3 - дренажная труба; 4 - арматурный каркас; 5 - трубы системы тёплого пола; 6 - напольное покрытие (плитка); 7 - дренажная мембрана; 8 - ; 9 - гравийная засыпка; 10 - влагостойкая отделка. Фото: ТехноНИКОЛЬ

Систему напольного отопления испытывают в два этапа. После монтажа трубопровода и до заливки бетонной плиты целостность труб проверяют давлением жидкости, превышающим рабочее в 1,5 раза. Продолжительность испытания составляет 3 ч. В виде исключения, при невозможности гидравлического испытания (например, из-за мороза), допускается испытание сжатым воздухом. При заливке бетона трубы должны быть заполнены холодным теплоносителем и находиться под давлением (рабочим или испытательным). После набора бетоном необходимой прочности проводится тепловое испытание, которое длится семь дней. Сначала в течение трёх дней в системе должен циркулировать теплоноситель, нагретый до 20–25 °С. Затем устанавливается максимальная рабочая температура, которая поддерживается четыре дня. В этот период проверяется равномерность прогрева всех контуров с помощью контактного термометра.

Сергей Булкин

Эксперт компании REHAU

Укрупнённый расчёт стоимости строительства утеплённого плитного фундамента площадью 80 м2

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.



• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.



  УШП — утепленная шведская плита со встроенным теплым полом

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.





  Технология строительства утепленной плиты

  Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.



  Подготовка основания

  Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.



  По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.



  Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается . Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.



  На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



  Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

  На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.



  На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

  Бетонная подготовка

  По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

  В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

  На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.



  Гидроизоляция

  Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

  При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

  Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.



  Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

  Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

  Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

  Утепление

  Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.



  Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

  Армирование

  Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

  От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.



  При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

  Заливка фундаментной плиты бетоном

  Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.



  График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

  В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

  Уход за бетоном

  Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

  Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.



  Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

  Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.



  Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

  Когда снимать опалубку



  Отличия утепленной монолитной шведской плиты и видео о ее строительстве

  Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

  Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.



  В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

  А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.


Шведская плита - это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008) , разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Основные преимущества утепленной шведской плиты:

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ®, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Инструкция по применению:

• Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
• Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
• Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;

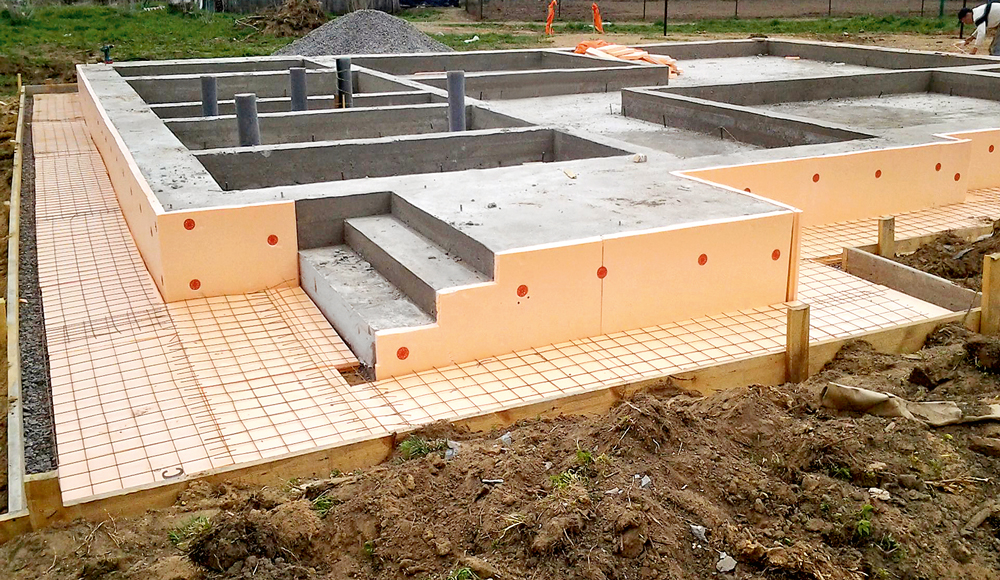

• Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ® в основании;
• Шаг 5. Монтаж арматурного каркаса на подставках;
• Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
• Шаг 7. Заливка монолитной плиты бетонной смесью.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

• Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
• Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
• Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы "температурная зебра" не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
• Отступ греющих труб от наружных стен должен составлять не менее 15 см.
• Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
• Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Утепление монолитной плиты фундамента необходимо в областях с холодными климатическими условиями. Такие мероприятия требуются для того, чтобы защитить основание от пагубного воздействия окружающей среды, сохранения тепла, уюта и комфортных условий проживания в доме. Одними из самых распространенных материалов для утепления служат пенополистирол и пенополиуретан.

Утепление фундамента монолитного типа пенополистиролом

Теплоизоляция плит основания таким способом – относительно молодой вид модификации частных домов. Его начали применять в 50-х – 60-х годах XX века. Такой вид утепления плиты отличается прочностью и долгим сроком службы. Согласно статистическим данным популярность пенополистирола с каждым днем неуклонно растет.

Укрепление монолитных плит пенополистиролом показало себя как очень удачное решение при строительстве домов, ведь срок их эксплуатации составляет более 50-ти лет. После проведения различных испытаний и проверок стало понятно, что материал за весь период эксплуатации никак не меняется.

Из этого следует, что растущая популярность и неуклонное увеличение потребления пенополистирола – закономерность. За последние 20 лет его использование возросло в десятки раз. Главными потребителями данного материала являются Европа и Северная Америка.

Экструдированный пенополистирол для утепления монолитной плиты основания представляет из себя материал, имеющий равномерную структуру, состоящую из закрытых ячеек. Из-за невысокой плотности материала возрастают его теплоизоляционные свойства. Также следует знать, что пенополистирол обладает повышенными прочностными характеристиками и способен выдерживать довольно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически-агрессивных сред. Теплоизоляцию этим материалом делают в регионах с суровыми зимами и очень холодной погодой. Пенополистирол прекрасно справляется с многократными циклами заморозок и разморозок, при этом его эксплуатационные характеристики совершенно не меняются. Пенополистирол обычно реализуется в виде плит.

Вернуться к оглавлению

А почему именно полистирол, а не другой материал?

1. Размечается площадка под фундамент.
2. Снимается слой грунта сверху. Глубина зависит от проекта строительства. Вынимая грунт, необходимо стараться сделать дно как можно ровнее. Для этого последние 0,2 – 0,3 м вынимают вручную. На подготовленную площадку засыпается и затем трамбуется слой песка.
3. Устанавливается временная опалубка, готовится основание из бетона. Опалубка заливается небольшим слоем бетона. Армировка основания не требуется.
4. После того как бетон застыл, начинают укладку пенополистирольных плит, при этом необходимо совмещать монтажные пазы и стараться не оставлять больших зазоров.
5. На уложенный слой утеплителя кладется пленка из полиэтилена. Стыки проклеиваются при помощи скотча. Полиэтилен создает слой гидроизоляции. Помимо этого, пленка препятствует утечкам бетона между стыками плит утеплителя.
6. Выполняется строительство опалубки и армокаркаса. Производится заливка бетона.
7. После полного высыхания производится съемка опалубки.
8. Боковые стенки дополнительно утепляются пенополистиролом.

Несколько советов:

• работы начинают с любого угла фундамента;
• плиты необходимо укладывать снизу вверх со смещением рядов, то есть должно получиться что-то похожее на кирпичную кладку;
• на высоте, примерно равной ширине плиты, натягивают веревку. Горизонтальность натяжения проверяется при помощи строительного уровня;
• укладывается первый ряд теплоизоляционного слоя. Это делается для того, чтобы последующие ряды плит не расходились, иначе все утепление станет просто бесполезным.

Вернуться к оглавлению

Как правильно монтировать плиты пенополистирола на стены?

Стена фундамента покрывается расправленной мастикой. Затем к ней приставляется и плотно прижимается пенополистирол. Подобным образом монтируются все плиты ряда.

При ведении работ необходимо внимательно следить за соединением соседних плит. Оно должно быть четким, без щелей и находиться в замке.

Стыки на гребнях замков по углам обрезаются. В случае необходимости стыки дополнительно заливаются при помощи монтажной пены.

По мере укладки высоких рядов низлежащие засыпаются грунтом. Подобные действия облегчают работу и помогают прижать материал.

Плиты, расположенные ниже уровня земли, приклеиваются только на мастику.

Это необходимо для предотвращения повреждений гидроизоляции.

Утеплитель, находящийся выше земли, можно дополнительно укрепить при помощи дюбель-гвоздей (зонтиков). Все это можно без труда сделать своими руками, необходимо лишь быть очень аккуратным. Для закрепления на стены основания при помощи перфоратора сверлят отверстия. Зонтики закрепляются по центру и в местах соединения соседних плит.

Фундамент, утепленный пенополистиролом, так популярен по следующим причинам:

• при использовании данной технологии можно сэкономить до 40% денежных средств;
• снижение теплопотерь достигает 20%;
• гидроизоляционный слой фундамента будет служить в 2 раза дольше;
• пенополистирол гарантирует качество и долгий срок службы;
• плиты надежно защищают гидроизоляционный слой, обеспечивая водоотвод накопившихся грунтовых вод.

Из вышеописанного становится ясно, что , утепленная пенополистиролом, будет служить в течение долгого времени, а в доме будет уютно, комфортно и тепло. Помимо этого, материал абсолютно безопасен с экологической точки зрения и имеет низкую стоимость, что явно склоняет выбор в его сторону, когда предстоит длительное строительство.
