Технологии современного строительства промышленных зданий и жилых домов сегодня, как и ранее в числе конструктивных элементов сооружений используют различного рода конструкции, объединяемых одним названием - балка. По своему назначению этот элемент здания предназначен для выполнения роли несущего механизма. Располагаемый на двух или нескольких опорах здания такой элемент принимает на себя нагрузку и позволяет создавать межэтажные перекрытия, соединять пролеты, является одним из основных элементов кровельной конструкции здания.

Традиционно при возведении строений используются балки, соответствующие типу и назначению зданий, и поэтому существуют различные виды классификаций этих элементов. Чаще всего классификация проводится по виду, назначению, форме и материалу этого конструктивного элемента.

Общие сведения об устройстве и назначении

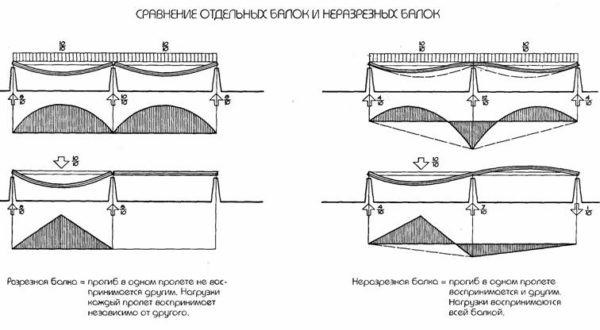

В строительстве балки классифицируются, прежде всего, в зависимости от того на какое количество опор она ложится:

Конструктивно простейшая балка, применяемая в малоэтажном каркасно-щитовом домостроении для устройства чердачного перекрытия, представляет собой цельный брус прямоугольной формы, но для более требовательных сооружений, чем простой дачный домик требуются несколько иные по форме элементы способные выдерживать большие нагрузки:

Кроме того, особые требования предъявляются и к материалам конструкций:

Наиболее востребованными в строительстве, при возведении крыш промышленных объектов, применяются профили тавровой или двутавровой формы, они здесь являются основными элементами конструкций кровли. Это связано с тем, что такая форма наиболее эффективно работает при нагрузках на изгиб.

Двутавровые - по своей форме поперечного сечения напоминают букву «Н». Каждый элемент, имеет свое название - вертикальные части такой буквы «Н» называются полки, а соединяющая их черточка именуется стенкой. Благодаря такой форме, профиль способен выдерживать большие нагрузки, чем прямоугольный, по сечению материал. Кроме того, двутавровые конструкции позволяют применять дополнительные методы повышения прочности конструкции:

• для наиболее ответственных участков кровли применяются двутавровые профили с утолщенной стенкой;
• для второстепенных участков применяются ригели, внутренние грани полок, которых параллельны друг другу;
• для повышения жесткости конструкции используются профили с уклоном на внутренних гранях.

Материалы и технологии изготовления элементов перекрытия

В зависимости от назначения здания, технологии его строительства и условий его последующей эксплуатации кровли, балки классифицируются как по типу используемого материала, так и способа изготовления готового элемента:

1. Железобетонные конструкции:

• изготавливаются методом монолитной отливки формы с обязательным использованием арматурного каркаса в заводских условиях, как правило, это тавровые профили, сложной рамной конструкции;
• монолитные конструкции - производятся методом отливки формы непосредственно на строительной площадке при возведении зданий по монолитно-каркасной технологии.

1. Металлические:

• металлические элементы, выполненные способом горячей прокатки металла готовой формы;
• специальные виды изделий из отдельных элементов, соединенных при помощи сварки;
• изделия из легких сплавов для особых видов кровли - стадионов, концертных залов, выставочных комплексов.

1. Деревянные:

• из цельного бруса различного размера;
• составные ригели, выполненные из отдельных частей, соединенных между собой клеевым способом с использованием, как натурального дерева, так и материалов на основе древесины - фанеры, древесноволокнистых плит.

Классификация и маркировка стальных элементов

Классификация конструкций из стали проводится и имеет свой буквенно-цифровой шифр. Такое кодирование позволяет проводить необходимую классификацию и учитывать нужные по параметрам элементы в строительстве еще на этапе разработки проектно-сметной документации.

Основой для такого вида классификации являются официально утвержденные государственные стандарты и технические условия, по которым классифицируются все виды балок, независимо от материала изготовления или производителя.

Так, в маркировке стальных двутавровых профилей, кроме указания их размеров, а высота может быть от 100 мм до 1000, указывается и буквенный шифр, в котором указывается, например, размеры граней полок:

• «Б» — означает, что изделие имеет нормальную ширину параллельных граней;
• «Ш» — указывает, что полки имеют увеличенную ширину и относятся по классификации к «широкополочным» выдам продукции;
• «К» — говорит, что такой профиль может быть использован в качестве колонной опоры.

Использование деревянных элементов в различных кровельных конструкциях

В малоэтажном домостроении при возведении кровли балки используются в качестве различных по назначению и размерам элементов:

Наиболее подходящими для выполнения таких функций являются двутавровые клееные деревянные элементы, обладающие большой прочностью, способные выдерживать большие нагрузки и имеющие небольшой вес по сравнению с пиломатериалами из цельного дерева. Особенностью всех видов деревянных конструкций, применяемых при возведении кровли здания, является использование пиломатериалов хвойных пород для устройства стропил, распорок, каркаса перегородок и твердых пород дерева для устройства перекрытия чердачного этажа.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Область применения сварных металлических балок, в основном, относится к строительству - из них монтируют каркасы сооружений, мосты и иные металлоконструкции . Особенной популярностью пользуются сварные двутавровые балки для строительства промышленных объектов, цехов и других сооружений с большими пролетами.

Двутавры, сваренные из стали, в качестве металлоконструкций и металлокаркасов для строительства облегчают конструкцию. Они более экономичны с точки зрения формы опор, т.к. от этого уменьшается масса металла, используемого в конструкции.

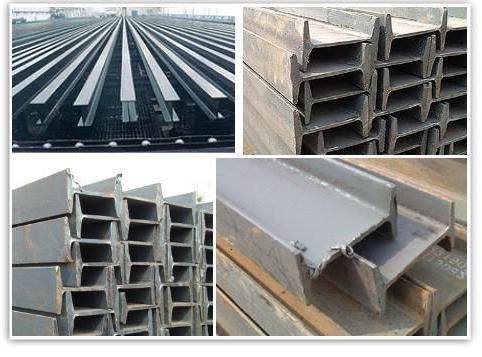

Двутавр или, иначе говоря, балка двутавровая изготавливается по ГОСТ 535-88. Изделия могут иметь отличия размером или видом полок и стенок, что связано с назначением того ли иного вида балки в строительных работах.

Классификация и маркировка

Различают различные виды двутавровых балок.

С параллельными гранями полок:

• нормальные (балка Б - 20Б и далее);
• широкополочные/широкие (балка Ш - 20Ш и далее);
• колонные (балка К - 20К и далее).

Широкополочные балки применяют, как становится ясно из названия, для несущих конструкций в качестве направляющих опор.

Колонные балки отличаются внушительной толщиной перемычек и полок, благодаря чему они устойчивы к значительным нагрузкам.

Балки с уклоном граней полок бывают следующих видов:

• обычные двутавры (балка Б с уклоном внутренних граней полок 6-12%);
• специальные (балки М и С);
• мостовые или монорельсовые балки (балки М - двутавры для подвесных путей с уклоном внутренних граней полок до 12%): 18М, 24М, 30М и далее;
• специальные строительные балк и (балки С - двутавры для армирования шахтных стволов с уклоном внутренних граней до 16%): 14С, 20С и далее. Сортамент таких двутавровов определяется по ГОСТ 19425-74.

Число в маркировке стальных двутавров - это ее высота, измеренная в сантиметрах.

Низколегированные балки

Их изготавливают в соответствии с ГОСТ 19281. Балки из низколегированной стали широко применимы в промышленности и строительстве. Эти балки представляют из себя детали с Т-образным сечением.

Балка металлическая относится к особому виду сортового металлопроката и применяется в основном для создания большепролетных конструкций промышленных зданий, что позволяет значительно снизить общую нагрузку на основание строения. Сегодня это одна из важнейших составляющих любых рабочих площадок, мостов, перекрытий и других видов металлоконструкций.

Каждый вид этого изделия имеет свои индивидуальные характеристики, что позволяет сделать правильный выбор. Он должен соответствовать требованиям, предъявляемым к техническим характеристикам для возможности создания необходимой конструкции. В современном строительстве балка металлическая широко применяется. Ее выбор осуществляется по таким критериям, как размер стенок, полок и вид.

Изготавливается балка металлическая в двух основных видах. Главное отличие заключается в различной форме ее сечения - это тавровая балка и двутавра. Тавровая балка, если посмотреть с торца, напоминает букву «Т», в то время как двутавровая - букву «Н» или сдвоенные перевернутые буквы «Т», за что впрочем, она и получила свое название. Основная область применения обеих - в качестве несущих перекрытий зданий и сооружений различного предназначения.

В строительстве балка металлическая помогает перераспределить нагрузку на несущие конструкции. Они затем равномерно передают ее на металлическая представляет собой своеобразный скелет здания, который постепенно наполняется другими конструктивными строительными материалами. Именно поэтому к качеству изготовления этого элемента предъявляются особые требования. Классификация данного вида металлопроката производится на основании технических характеристик:

по форме, которую она имеет;

по толщине полок и стенок;

в зависимости от расположения граней полок;

по материалу, который был использован для ее производства.

Кроме этого, металлическая балка различается по назначению и способу изготовления.

Балку можно назвать своеобразным брусом, который имеет самые различные размеры и сечение. Создавалась она специально для возможности распределения нагрузки на несущие конструкции равномерно по всему периметру строящегося здания. В последнее время большое распространение получила металлическая которая широко применяется при строительстве путепроводов, мостов, ангаров, складов, не говоря уже об объектах промышленного и гражданского назначения.

Немаловажным моментом при осуществлении выбора для проведения строительства является правильный расчет металлической балки. Независимо от материала, типа сечения и вида конструкции ее расчет производится по одному алгоритму. Вначале составляется расчетная схема, затем определяются внутренние усилия. Следующий шаг - по внутренним усилиям подбирается сечение балки и на конечном этапе производится проверка всех полученных результатов. Поверка позволяет увеличить или уменьшить сечение, чтобы достичь оптимальной степени прочности.

– вид стального проката, наиболее часто применяемый при создании несущих конструкций. Форма сечения, напоминающая букву «Н», обеспечивает двутавру значительную жесткость. Для изготовления этой стальной продукции используют «черные» углеродистые стали или низколегированные типа 09Г2С. Существует два способа производства продукции Н-образного профиля: горячая прокатка и сварка.

Классификация горячекатаного двутавра

По форме сечения горячекатаный двутавр разделяют на две группы: с уклоном внутренних граней полок (изготавливается по ГОСТам 8239-89 и 19425-74 для специальных видов) и с параллельными гранями полок (ГОСТ 26020-83).

Двутавровая балка с уклоном внутренних граней полок

Продукция, производимая по ГОСТу 8239-89, имеет допустимый уклон граней не более 12%. Точность прокатки: повышенная («Б») и обычная («В»).

Балки специального назначения (ГОСТ 19425-74) используются для:

• «М» – сооружения подвесных путей (уклон внутренних граней полок не более 12%);
• «С» – армирования шахтных стволов (уклон может достигать 16%).

Двутавры с параллельными гранями полок

Номенклатура этой продукции включает прокат с размерными параметрами:

• высота – 100-1000 мм;
• ширина полок – 55-400 мм.

Типы двутавровых балок с параллельными гранями полок

• «Б» – нормальные. Этот вид проката востребован при сооружении конструкций с колоннами решетчатого типа.
• «Ш» (20Ш-100Ш) – широкополочные. Ширина полок равна высоте. Эти изделия воспринимают сжимающие усилия в конструкциях с небольшими колоннами.
• «К» (20К-40К) – колонные;
• «Д» – двутавры дополнительной серии.

Такие же типы горячекатаных изделий с параллельными гранями полок изготавливаются, помимо стандарта 26020-83, по техническим условиям СТО АСЧМ 20-93. Их размерные параметры в некоторых случаях не совпадают, особенно часто различия встречаются у крупноразмерной продукции.

Общие характеристики горячекатаных двутавровых балок

Для этой продукции характерна прочность на изгиб и сжатие. Использование двутавра в строительстве позволяет избежать при эксплуатации зданий сдвигов, усадки, трещинообразования.

Горячая прокатка – основной способ производства двутавра. Процесс – высокопроизводительный и позволяющий получить хорошую точность размеров. Недостаток – наличие окалины на поверхности. Изготавливаются такие изделия на дорогостоящих и сложных в наладке рельсобалочных станах. В качестве заготовок (в зависимости от размеров конечной продукции) используются слябы или квадраты (для мелкого сортамента).

На прочностные характеристики изделий влияют:

• марка стали – для изготовления продукции ответственного назначения и/или предназначенной для работы в суровых климатических условиях применяют низколегированные стали типа 09Г2С;
• общая длина конструкции;
• тип поперечного сечения (с параллельными гранями полок или с уклоном внутренних граней);
• способ закрепления балки и вид нагрузки.

Основные недостатки проката с сечением Н-образной формы:

• склонность используемых марок стали к возникновению коррозии, что делает необходимыми защитные мероприятия – цинкование или окрашивание;
• несущая способность существенно снижается с увеличением длины пролета.

Различия и общие характеристики горячекатаных двутавра и швеллера

Основное различие этих двух видов фасонного проката – форма профиля, влияющая на прочность и области применения:

• При Н-образной конфигурации сечения полки выступают по обеим сторонам стенки на одинаковое расстояние. Благодаря этому, стенка работает практически только на сжатие, усилия, стремящиеся скрутить двутавровую балку, невелики или отсутствуют. Жесткость стенки обеспечена с двух сторон.

Внимание! При строительстве крупногабаритных зданий для создания большепролетных перекрытий, испытывающих высокие нагрузки, предпочтение отдают двутавровым балкам.

• В полки выступают с одной стороны стенки, поэтому играют роль односторонних рычагов. В изделии могут возникать значительные скручивающие усилия. При необходимости увеличения жесткости стенки двух швеллеров сваривают с получением изделия, подобного двутавру. По прочностным характеристикам оно не намного уступает горячекатаному двутавру с аналогичными размерными параметрами. Помимо сварки, для соединения стенок используются заклепки или болты. При установке швеллера в качестве несущей балки его могут сваривать в коробку с усилением конструкции стальными накладками. Однако создание подобных изделий – весьма трудоемкий процесс. Преимущества швеллера: удобство монтажа в местах примыкания к другим элементам, меньшая стоимость, по сравнению с двутавром. В основном эта продукция используется в частном малоэтажном строительстве, при сооружении гаражей и хозпостроек.

При сравнении двутавра и швеллера можно выделить их общую черту: эти изделия не рассчитаны на значительные усилия, прилагаемые перпендикулярно плоскости стенки.

Сварной двутавр: особенности производства и основные характеристики

В определенных случаях более выгодным вариантом, по сравнению с горячекатаным аналогом, является сварная балка. Эта продукция широко применяется в строительной сфере: при сооружении жилых домов, промышленных и общественных объектов, инфраструктурных объектов.

Этапы изготовления сварного двутавра

• Раскрой стальных листов на полосы требуемых размеров.
• Разделка кромок на специальном станке. Это операция нужна для улучшения провара.
• При помощи спецтехники заготовки укладывают на конвейер сборочного стана, позиционируют и фиксируют.
• Сварка под флюсом осуществляется на специальном станке, на котором размещены комплекты сварочных головок, перемещающихся по порталу.

Внимание! Особенность процесса, проходящего на современных автоматических линиях, заключается в том, что его качество постоянно отслеживается лазерной системой. При обнаружении дефекты устраняются, проверка проводится повторно.

• Правка, сверловка и торцовка на станках с числовым программным управлением.
• Очистка дробеструйной установкой от ржавчины, грязи, масла.
• Может наноситься лакокрасочное покрытие.

Преимущества сварного двутавра

• В зависимости от области применения, изделие может изготавливаться с переменной толщиной профиля, из двух видов стали для полок и стенок – менее и более дорогостоящей, – с перфорацией, уменьшающей вес. Такие варианты позволяют удешевить продукцию с сохранением прочности на нагружаемых участках.
• Двутавр в каркасных строениях снижает вес конструкции, что позволяет использовать менее массивный фундамент.
• Использование этих изделий дает возможность создавать сложные архитектурные формы.

Разновидности сварного двутавра, выпускаемые современными производителями

• Сортамент, аналогичный сортаменту прокатных двутавров «Б», «Ш», «К» с параллельными гранями полок, изготавливаемых по ГОСТу 26020-83 и СТО АСЧМ 20-93. Сварные швы для рядовых малонагруженных двутавров выполняются по 2-й категории, согласно ГОСТу 23118-99 или СП-53-101-98. Швы ТЗ (двусторонние угловые без скоса кромок) должны соответствовать ГОСТу 8713-79.
• Специальные изделия, изготовленные по чертежам заказчика.
• Облегченные перфорированные балки, имеющие «окна» в стенках, позволяющие облегчить конструкцию с сохранением прочности.
• Изделия переменного сечения.
• Балки с полками различной ширины.
• Для работы в тяжелых условиях, при планируемых циклических и переменных нагрузках изготавливают продукцию, усиленную ребрами жесткости.

Маркировка двутавровой балки, согласно ГОСТам

Изделия Н-образного профиля маркируют следующим образом:

• две начальные цифры означают высоту профиля в сантиметрах;
• буквенный индекс указывает вид профиля в соответствии с шириной полки – «Б», «Ш», «К».

Маркировка сварного двутавра обычно содержит:

• шифр производителя;
• размеры поперечного сечения в мм: высота х толщина стенки, ширина х толщина полки;
• катет в мм и конструкция поясных швов обозначаются буквами – «О» (односторонний шов), «Д» (двусторонний), «П» (с полным проваром стенки);
• в скобках указывается тип прокатного двутавра, на замену которому изготовлен сварной аналог, этот параметр является необязательным в маркировке;
• шифр нормативного документа, которому отвечает сварной профиль.

Пример обозначения – ДЗТ 174х8 200х12 6О (20К2) ДСТУ БВ.2.6.-75:2008, где:

• шифр предприятия – ДЗТ;
• стенка сечением – 174х8 мм;
• полка сечением – 200х12 мм;
• поясной шов односторонний с катетом 6 мм;
• изделие по размерам аналогично прокатному двутавру 20К2;
• нормативный документ – ДСТУ БВ.2.6.-75:2008.

GD Star Rating
a WordPress rating system

Наиболее востребованным видом продукции является балка стальная , информацию о которой мы попытаемся как можно подробнее изложить на этой странице нашего сайта.

Балка, двутавровая балка

Балка изготавливается чаще всего из углеродистой стали, раже из низколегированой. Широко используется в гражданском и промышленном строительстве. балки классифицируются по своему основному назначению: к примеру - балка колонная (К), балка для подвесных путей (М), а также по способу производства (балка стальная горячекатаная). Балки отличаются и по таким характеристикам, как толщина стенки и полки и расположение граней полок. Сортамент балки соответствует ГОСТу 8239-89, ГОСТу 19425-74, ГОСТ 26020-83 и СТО АСЧМ 20-93.

Двутавровая балка имеет сокращённое наименование - двутавр , которым чаще всего и называется это изделие. Такое изделие имеет сечение в форме буквы "Н". Двутавровая балка производится двумя способами: горячий прокат и сварка. более популярной и востребованной считается балка, произведенная методом горячей прокатки, то есть двутавровая балка горячекатаная. Поэтому в нашем ассортименте преобладают двутавры стальные горячекатанные.

Двутавровая стальная балка довольно выгодно отличается от других видов балок - она значительно превосходит их по прочности, степени износостойкости. Двутавровая балка отлично переносит температурные изменения и её можно применять в строительстве зданий, в которых не предполагается постоянное отпление помещений.

Где нашла применение двутавровая балка

Балка - это очень важный для строительства, как промышленного, так и гражданского, вид металлопроката. Часто именно она является основой всей металлоконструкции. Двутавровая балка широко используется в строительстве колонных конструкций, перекрытий, мостов, эстакад, шахт и прочих конструкций, которые должны быть высокопрочными и выдерживать большие нагрузки. Стальные балки используются и в других отраслях, например в машиностроении, вагоностроении.

Каких размеров и видов бывает двутавровая балка

Двутавровая балка бывает различной длины - минимальная длина балки - 4 метра, максимальная - 12 метров. Балка имеет высоту от 10 до 100 сантиметров. Какой длины и высоты будет балка, зависит от её предназначения.

Внутренние грани полок балки могут быть параллельными и располагаться под уклоном. Виды балок с уклоном граней полок:

• Балка обычная
• Балка специальная

Уклон граней обычной балки не должен превышать 12 % (минимальная его величина 6%). Специальная балка бывает двух типов, которые принято обозначать буквами: С и М. Балка типа С применяется в строительстве стоек шахт, а также с её помощью армируются стволы шахт. Для строительства подвесных путей используется двутавровая специальная балка типа М.

Балка, имеющая параллельные грани полок, бывает следующих видов:

• Балка нормальная (тип Б; например - балка 20 Б1, балка 30 Б2, балка 40 Б1)
• Балка широкополочная (тип Ш)
• Балка колонная (тип К)

• Балка немерной длины
• Балка мерной длины
• Балка длины, которая кратна мерной
• Балка длины, которая кратна мерной, с остатком до 5 %

Двутавровая балка может различаться по прочности, исходя из чего формируется ее конечная стоимость. Заказать балку со склада с доставкой, Вы можете позвонив по номерам телефонов, указанных на сайте. Приобретая это изделие у нас, Вы можете быть уверены в том, что нужные Вам позиции всегда есть в наличии на складе, а это значит, что поставки будут реализованы в кратчайшие сроки. Мы будем рады сотрудничеству с Вами.
