Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, - это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй

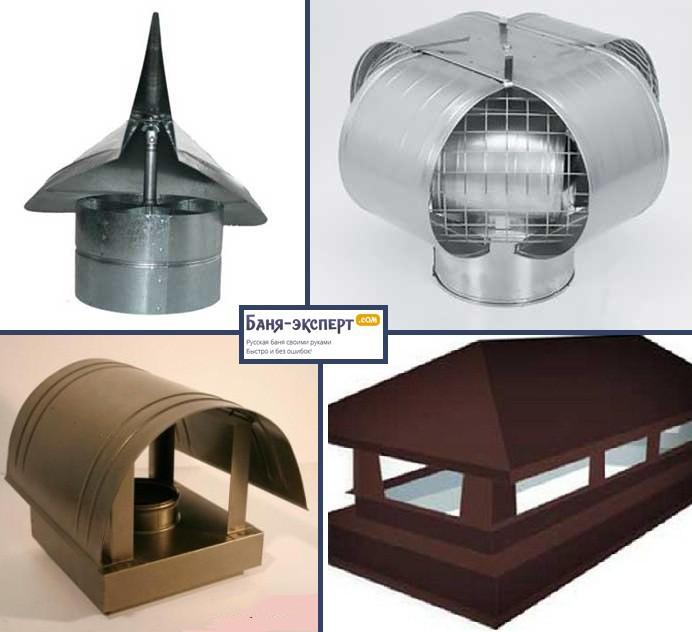

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием;
• С открывающейся крышкой;
• С щипцовой крышей – два ската на трубе;
• С полукруглым навершием.

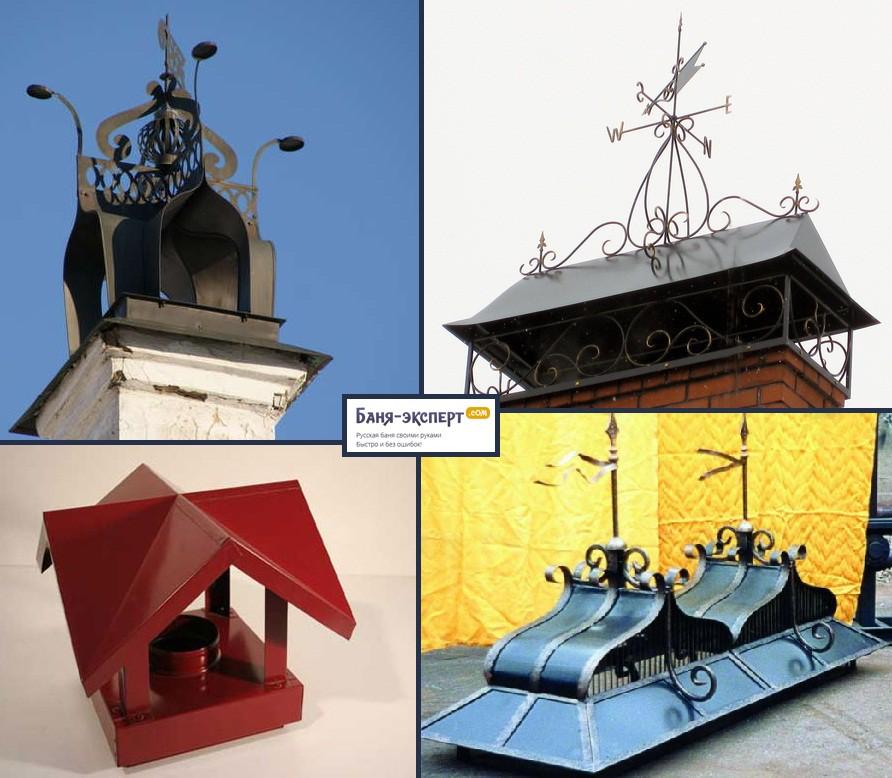

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

• Дефлектор ЦАГИ;
• «Дымовой зуб»;
• Дефлектор Григоровича;
• Шаровидный дефлектор с вращением;
• Открытый Астато;
• Круглый дефлектор «Воллер»;
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок;
• Диффузор;
• Корпус дефлектора;
• Кронштейны;
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

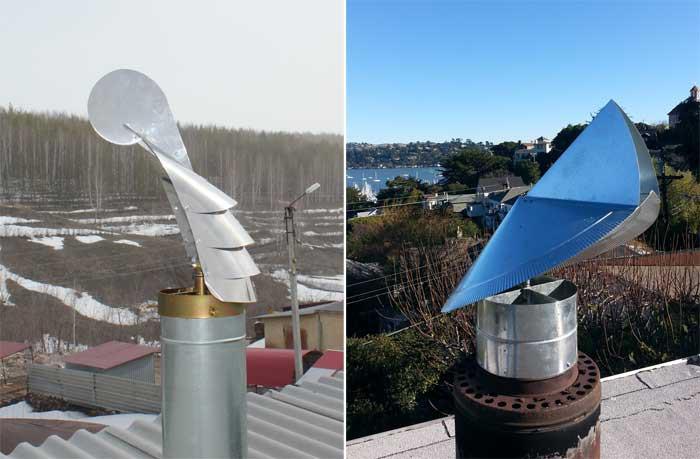

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

В современных дымоотводных системах используют так называемые дефлекторы – специальные устройства, позволяющие увеличить тягу. Они бывают нескольких типов – дефлектор цаги, дефлектор григоровича, дефлектор Ханженкова и ряд других. Кроме увеличения тяги дымоотвода устройства гасят искры и не дают попадать в дымоотводную трубу мусору и атмосферным осадкам. К тому же, эти устройства имеют приятный эстетичный вид и служат элементом декора кровли. Подобные устройства стоят в магазинах достаточно дорого, поэтому есть смысл произвести дефлектор на дымоход своими руками при достаточной сноровке и умении.

Дефлекторы под любой диаметр

Как устроен и работает дефлектор

До того, как заняться производством и монтажом дефлектора, узнаем об его устройстве и принципах работы. У прибора есть три главные детали. Цилиндр, диффузор и колпак (называемый еще зонтом). Еще на него могут производить установку кольцевых отбоев. Варианты дефлектора бывают самыми разнообразными, различаться друг от друга по форме и по размерам, только работают они все практически по одним и тем же принципам. Каковы эти принципы? Верхний цилиндр останавливает потоки воздуха, они бьются в него и позже окружают. Какая-то доля воздушных потоков, поднимаясь по цилиндру вверх, подхватывает идущие дымовые потоки и засасывает их. Тяга увеличивается. Причем это совершенно не зависит от направления ветра. Тяга всегда будет хорошей.

Верхний цилиндр имеет щели, благодаря которым и происходит засасывание дымового потока. Благодаря этим принципам, дефлекторы приобрели популярность на рынке продукции дымоотводов, а так же за счет других своих положительных качеств.

Виды дефлекторов

Принцип работы дефлектора основан на усилении или создании дополнительной тяги благодаря своей конструкции. Путем экспериментов в на сегодняшний день получено определенное количество видов таких устройств. Самый известный вид – дефлектор цаги, названный так по названию учреждения, который его разработал (центральный аэрогидродинамический институт имени жуковского). Его принцип работы – усиление тяги благодаря тепловому и воздушному напорам и перепаду давления, который происходит на расстоянии двух метров от крыши. Допускается скрытая установка в канал, потому использование дефлектора в большей мере происходит в системах вентиляции. При изготовлении устройства используется нержавейка или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид назван круглым Волпером, он похож конструкцией с предыдущим, хотя есть пара маленьких различий вверху. Материалом для его изготовления служат медь, оцинкованная и нержавеющая сталь. Применяется в банях. Третий вид назван дефлектором Григоровича, который похож на дефлектор цаги. Только он усовершенствован. Ставится на участках, на которых преобладает низкий ветер. Тяга у такого крышного дефлектора превосходная даже в штиль.

Еще одним из видов дефлекторов для вытяжки является вид, названный «Тарельчатым Astato». Отличается эффективностью и простотой конструкции. Тип конструкции — открытый. Обеспечивает тягу при любом ветре. Материал изготовления — оцинковка и нержавейка. Следующий вид дефлектора дымовой трубы назван Н-образным, благодаря своей форме. Отмечается надежностью независимо от направления ветра. Изготавливают из нержавеющей стали. Еще один вид дефлекторов для дымоотводной системы назван дефлектором-флюгером. Материалом для изготовления служит нержавеющая или окрашенная углеродистая сталь. И последним видом дефлекторов на трубу дымохода является дефлектор, названный вращающимся, благодаря его конструкции. Он способен вращаться по направлению ветра, проявляет эффективность по защите дымовой трубы от мусора и влаги, хорошо подходит на дымоход газового котла, но не функционирует при безветренной погоде или в случае обледенения. Народные умельцы, изучив устройство конструкции подобных приборов, уже научились производить их самостоятельно в домашних мастерских.

Самостоятельное изготовление дефлектора

Учитывая немалые цены на заводские устройства, можно попробовать сделать дефлектор вентиляционный своими руками, приложив некоторые усилия. Оказывается, если изготовить дефлектор цаги своими руками, можно сберечь до $40! Надо только приобрести лист оцинкованной стали, иметь необходимые инструменты, кое-какой материал и желание. Самостоятельное производство устройства дефлектора дымохода предусматривает использование: линейки, рулетки, набора для черчения, маркера, киянки, ножниц по металлу, дрели, сверл, сверлоконечных саморезов или заклепочника, пресс-шайб на 15 миллиметров. Также потребуется лист металла(оцинкованная, нержавеющая сталь и пр.)Для крепления понадобится использование подручного металла – алюминия, шпилек и пр.

Как рассчитать размеры

Важнейшим этапом в работе является расчет дефлектора. Расчеты чертежей будут связаны с актуальным параметром – диаметром канала D. Здесь показан чертеж дефлектора.

Схема устройства дефлектора для самостоятельного изготовления по размерам

Согласно таблице, можно произвести расчет простого дефлектора, отталкиваясь от размера диаметра трубы дымохода (канал D).

Как провести расчеты по этим данным? Допустим, диаметр трубы дымохода (канал D) равен 20 см. Отсюда проводим расчеты:

Диаметр нижний диффузора равен 2 D. Отсюда - 2×20=40 см;

Диаметр верхний диффузора равен 1,5 D. Отсюда - 1,5×20 = 30 см;

Высота диффузора 1,5 D. Отсюда - 1,5×20=30 см;

Заглубление трубы в диффузор 0,15 D. Отсюда - 0,15×20=3 см;

Высота конуса 0,25 D. Отсюда - 0,25×20= 5см;

Высота зонта 0,25 D. Отсюда - 0,25×20= 5см;

Высота обратного конуса 0,25 D. Отсюда - 0,25×20= 5см;

Зазор зонта и диффузора 0,25 D. Отсюда - 0,25×20= 5см.

Изготовление дефлектора

Итак, расчеты мы провели. Теперь возникает вопрос – как сделать такое устройство? Из картонки мы вырежем элементы конструкции устройства и попробуем соединить их так, как они будут соединяться в готовом устройстве. Если все соединяется нормально, переносим картон на листовой металл. Кладем вырезанные детали на лист и с помощью маркера рисуем их на металле. Используя ножницы по металлу, кроим детали будущего устройства. На участках, где металл резался, подгибаем его плоскогубцами и простукиваем с помощью молотка. На участках загибов расклепываем металлический лист с целью сделать его тоньше. Диффузор сворачиваем в виде цилиндра, краешки просверливают и заклепывают. Потом проводим клепание верхнего и нижнего конусов. Ввиду большего размера верхнего конуса, если сравнивать с нижним конусом, край верхнего конуса используется для их фиксации. В ней вырезаем шесть лапок и загибаем. Перед сбором зонта на нижний конус производим установку шпилек для крепежа на диффузор. При креплении к лапкам, их устанавливаем с внешней стороны на клепки. Диффузор скрепляем с зонтом шпильками или алюминиевыми пластинами. Для шпилек предусмотрено изготовление петель к дефлекторному корпусу. При этом шпилька огибается с помощью лоскута оцинкованной стали и с ней сверлят отверстия для монтажа.

Установка дефлектора

Собрав устройство, проводят его установку. Специалисты советуют провести снятие верхнего участка трубы и сделать монтаж на верстаке. Затем уже собранную конструкцию установить на крышу на дымоход. Крепят с помощью шпилек либо лапок. Крепить следует надежно, так как устройство подвержено сильным ветрам. При фиксации устройства на керамический дымоотвод или изготовленный из кирпича предусмотрено применение переходных патрубков. Для дымоотводов каминов предусмотрено использование ножек или стальных подпорок. Устройства применяются для печей, работающих на твердом печном топливе. Как проводится установка устройства? Сначала проводим установку входного патрубка путем сверления тела и трубы. Монтируем его на заклепках или болтах. Воронка диффузора крепится на кронштейны патрубка. Есть вариант замены кронштейнов хомутами. И наконец, проводим крепеж колпака дефлектора к усеченному конусу диффузора, используя болты или заклепки. Конечно, дефлектор, сделанный своими руками, не будет иметь эстетичный вид. Но пользу он принесет немалую. Во-первых, усилится тяга на 15-20%. Во-вторых, устройство защитит крышу от попадания на нее искры. Влага и мусор не проникнут в дымовое отверстие. В-третьих, дефлектор заменит 1,5-2 м трубы. Целесообразность установки подобных устройств на дымоотводных системах доказана давно. В настоящее время создано много видов подобных конструкций. Все они служат целям увеличения дымоходной тяги, предотвращения попадания в систему дымоотвода осадков и мусора, а также пожаробезопасности здания. Рынок изобилует различными видами дефлекторов. Какой вид устройства выбрать – должно быть вашим решением. Но какой бы ни была конструкция вашего дефлектора, преимущества его использования можно ощутить в ближайшую первую зиму.

Добавить в закладки

Дефлектор на дымоходную трубу

Система, отводящая дым из отопительных устройств и приборов, считается одной из самых важных составляющих отопительного оборудования, что в равной степени важно и при устройстве комфорта и уюта в жилой постройке.

Правильная дымоходная система выполняет две основные функции: отвод всех элементов, выделяющихся при сгорании топлива, и правильный и качественный приток воздуха. Особое внимание стоит уделить тем дымоотводам, которые не имеют принудительного наддува, что заставляет уделять больше времени расчетам и строительству таких систем.

Главной их проблемой можно считать сильные потоки воздуха в окружающей среде, которые нарушают тягу и правильную работу дымоотвода. Это приводит к неправильной работе генераторов теплового типа и задымлению жилого помещения или котельной. Исправить такую неприятность можно при помощи дефлектора на дымовой трубе, который в состоянии наладить тягу и вытяжку в непринудительной системе.

Возможные проблемы, связанные с задымлением системы

Чаще всего задымление дымоотводной системы случается по следующим причинам:

• сильные ветровые порывы, вследствие чего воздух под сильным давлением проникает в трубу, что и становится причиной уменьшения силы тяги и задымления жилого помещения;
• слишком узкий дымовой проход, который не в состоянии обеспечить систему нужным уровнем тяги;
• недостаточная высота подъема дымоходной трубы, что не позволяет образоваться нужному давлению и силе тяги в трубе.

Дефлекторы статистического типа предназначены именно для того, чтобы решить все эти проблемы, позволив дымоходу работать предельно правильно и качественно. Применение данного элемента системы актуально для частных или коллективных вентиляционных и дымоходных систем. Как правило, ограничений по применению этого вспомогательного устройства нет, если место его расположения не будет мешать другим функциям дымохода.

Назначение и использование дефлекторов

Как правило, системы дымоходов считаются самым важным элементом всей отопительной системы, ведь именно работа дымохода влияет на процесс сгорания топлива и отвод всех продуктов сгорания из системы и дома в частности.

Весь процесс работы отопительного котла зависит от качественного притока воздуха и от полноценного вывода дыма из системы. Без должного количества кислорода невозможен процесс сгорания, а остатки продуктов в жилом помещении могут прилично навредить здоровью жильцов.

Для того чтобы организовать правильный уровень тяги в системе, необходимо знать некоторые особенности дымохода, устройство и организация которого должны быть правильными. В первую очередь стоит учесть нужное сечение трубы , предназначенной для притока и отвода воздуха. Немаловажными факторами можно считать высоту дымохода и его конфигурацию. Теперь рассмотрим эти требования более детально.

Выбор нужного сечения напрямую зависит от мощности генератора тепловой энергии. Сам дымоотводный канал или проход должен быть вертикального типа и достаточно прямым, чтобы не создавались воздушные пробки в процессе эксплуатации.

Высота трубы не должна быть меньше 0,5 м над уровнем конькового элемента кровельной конструкции.

В том случае, когда соблюдение этих требований не дало ощутимого результата, стоит прибегнуть к использованию дефлектора, который монтируется на верхнюю часть дымоотводной трубы.

Принцип работы дефлектора заключается в использовании ветра как дополнительного инструмента в выравнивании или усилении уровня тяги в системе. Внешне это выглядит следующим образом. На окончание трубы устанавливается часть системы, которая имеет больший внутренний диаметр, чем сам дымоход.

Сильный ветер позволяет создать в дефлекторе пространство разреженного типа, в которое и перемещаются все продукты сгорания, оставшиеся в дымоходе.

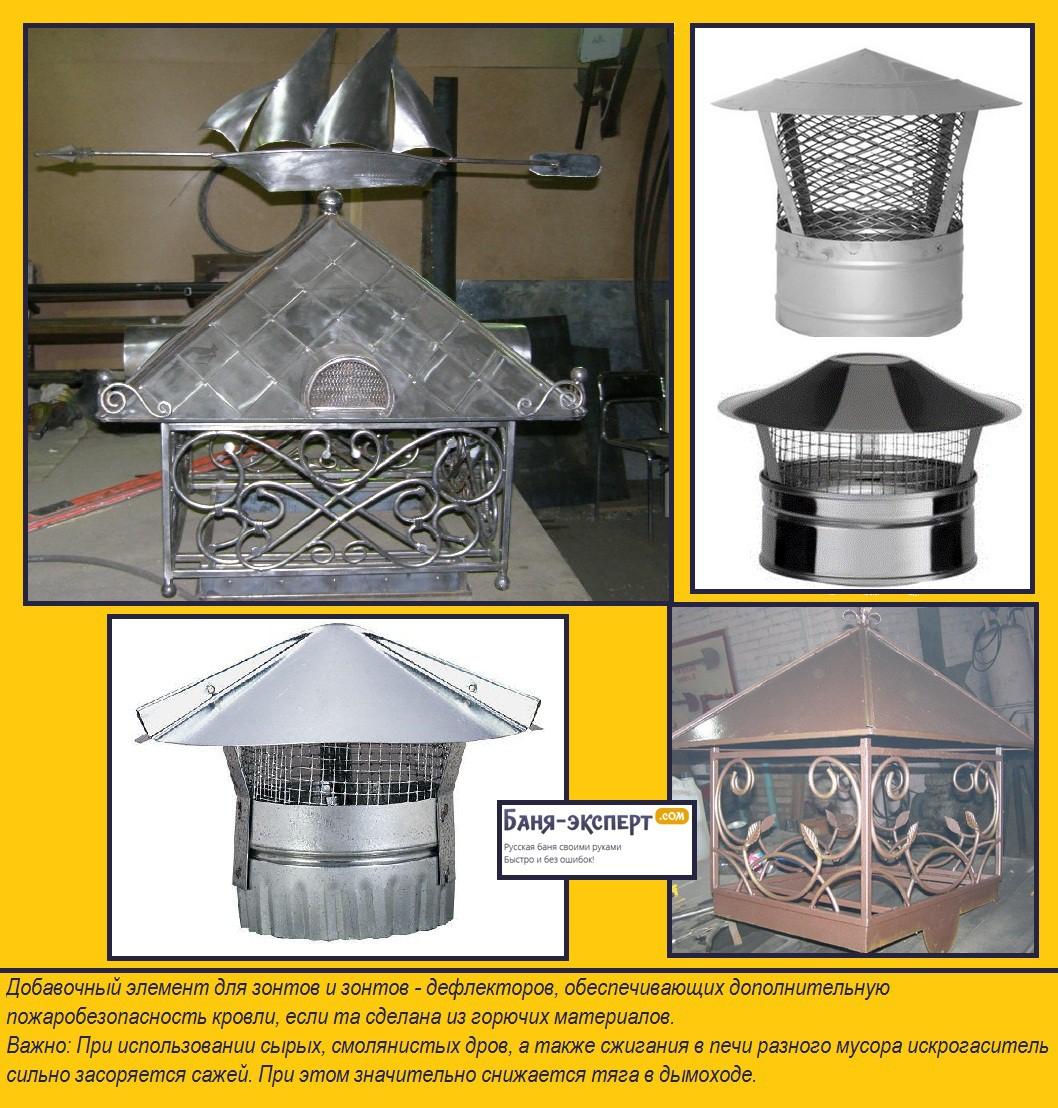

Кроме всего прочего, дефлектор имеет и дополнительные полезные функции, которые положительно отражаются на всей работе дымоходного канала. При помощи такого элемента можно уберечь систему от попадания в нее дождевой воды и снега в зимнее время. Как правило, это помогает системе качественно функционировать в любую погоду.

Разновидности и принципы устройства и работы дефлекторов

Дефлекторы могут быть выполнены в нескольких общепринятых конфигурациях и конструкциях:

• дефлекторы типа ЦАГИ;
• дефлектор круглого типа (Волпер);
• дефлектор конструкции Григоровича;
• дефлектор открытого и Н-образного типа.

Сам дефлектор имеет конструкцию, состоящую из нескольких отдельных частей. К таким частям относится цилиндр нижнего типа, диффузор и зонтик. Диффузор имеет вид цилиндра, расположенного в верхней части элемента, а зонтик защищает дымоход от попадания в него дождя и снега. Как правило, дефлекторы производят из стали оцинкованного типа, что исключает возможность коррозии металла и таким мусором.

Работа дефлектора не имеет в своем понятии никаких особенностей, которые не в состоянии освоить даже начинающий мастер. Поток ветра огибает весь дефлектор, сталкиваясь с ним. Это позволяет воздуху проникать в верхний цилиндр дефлектора, усиливая тягу в дымоходе и вытягивая весь застоявшийся в системе дым. Благодаря интенсивному перемещению воздуха внутри дефлектора сила тяги увеличивается в несколько раз.

Устройство данного элемента позволяет увеличивать тягу в даже в том случае, когда поток ветра движется в вертикальном направлении. Для этого в верхней части цилиндра имеются специальные зазоры, через которые воздух и проникает в вентиляционные и дымоходные системы.

Стоит учитывать такое понятие, как низовой ветер, который способен затруднить отвод дыма и снизить уровень тяги в трубе. Из-за такого потока ветра под зонтом дефлектора образуются разносторонние потоки ветра, которые и закупоривают всю трубу.

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход. Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная , нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

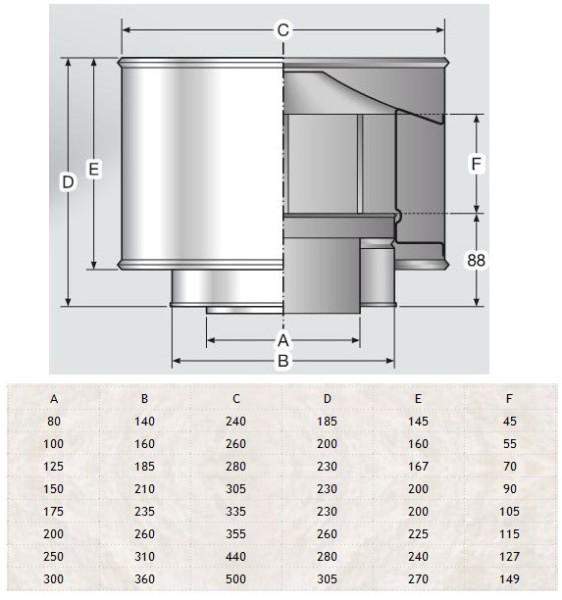

Размеры и чертеж

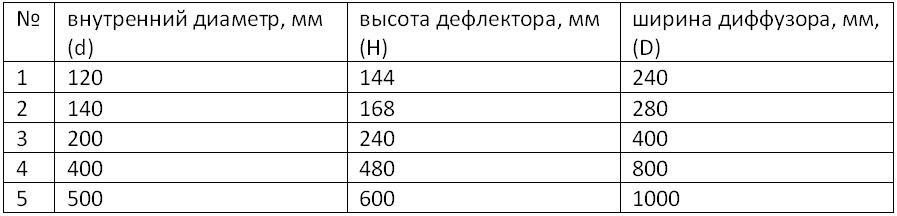

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр: Высота деф — : Ширина

: Дымохода: лектора Н, мм: диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = (1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Как правильно установить вытяжку на кухне Как сделать вентиляцию в частном доме Как правильно установить кондиционер в квартире Угольные и жировые фильтры для кухонной вытяжки

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Цены на дефлекторы

дефлектор на дымоход

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Цены на заклепочник

заклепочник

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

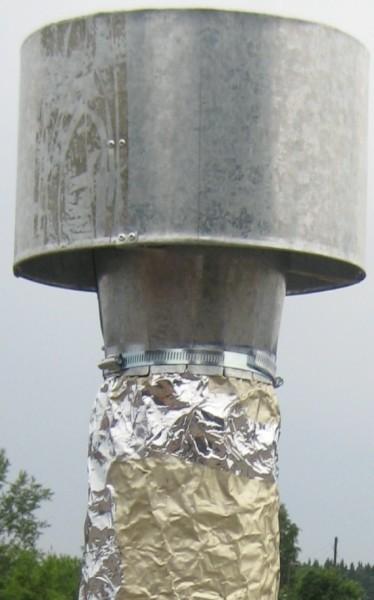

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.
