При выборе насоса для дачи или загородного дома хочется, чтобы он был простым, надежным, экономичным, удобным и главное - дешевым. Именно таким является насос вибрационный погружной, на который обращают внимание многие дачники в первую очередь. С помощью такого насоса можно поливать огород, откачивать воду из подвала или открытого водоема, брать воду из колодца. В данной статье мы подробно остановимся на том, как устроен вибрационный насос и как он работает. Эти знания дадут нам возможность разобраться, где насос такого типа покажет себя в лучшем виде, а где его использовать не стоит. Низкая цена вибрационных насосов неизменно привлекает покупателей, но также немаловажно будет обратить внимание на характеристики и параметры агрегата. И хоть они неприхотливы в обслуживании, все же имеют слабые места.

Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

1. Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.
2. Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор - резиновая шайба. От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
3. Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
4. Всасывающая камера . Сюда поступает вода из источника.
5. Амортизатор , который иногда бывает защищен металлическим кольцом.
6. Шайбы . Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
7. Шток . Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
8. Обратные клапаны . В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
9. Гайка , закрепляющая и фиксирующая поршень.
10. Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
11. Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.

Принцип работы вибрационного насоса

Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) - катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты - намагничивание/размагничивание - происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».

Как можно использовать погружной вибрационный насос

Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях их использовать нельзя.

Использование вибрационного насоса :

• Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.
• Подавать воду из колодца для жизни.
• Подавать воду из открытого водного источника - реки, озера, бассейна, искусственного водоема.
• Подача воды из емкости - бака, цистерны и др.
• Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.

Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе - грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции. В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос? Как только насос включится, конус начнет двигаться. Происходит своеобразная сепарация породы: крупные частицы поднимаются вверх конуса, а мелкие пылеватые частички песка опускаются вниз - к самому фильтру . Вы можете пронаблюдать подобную картину, если просто воздействуете вибрацией на сыпучие породы - они попросту начнут «плыть».

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится - говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

1. Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
2. Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть «кольматацией фильтра пылеватым песком» .

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант - у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант - насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 - 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 - 40 у.е., то центробежный обойдется не дешевле 80 - 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.

Характеристики и параметры вибрационных насосов

Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность - главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая - 360 л/час, средняя - 750 л/час, высокая - 1500 л/час, но бывают модели и 2000 - 3000 л/час.

Высота подъема воды - очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы - 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже - до 80 м.

Глубина погружения у всех вибрационных насосов одинакова - 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

Расположение водозабора в насосе - сверху или снизу - очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита - защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду. В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.

Слабые места погружных вибрационных насосов

Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

• Не любят холостой/сухой ход . Если модель насоса не оснащена термозащитой, то даже 5 - 30 секунд работы вхолостую достаточно, что обмотка перегрелась и повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
• Резьбовые соединения раскручиваются . Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
• Коррозия болтов корпуса . Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

• Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
• Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот - слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно - заменить на самоконтрящиеся.
• Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.

Какой вибрационный насос лучше

На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста - рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

Самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 - 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.

Насос вибрационный погружной - видео-инструкция по ремонту

Решили заняться выбором насоса? Следующая статья поможет вам разобраться в этом вопросе. Данные аппараты позволяют полноценно поливать растения, перекачивать массу воды из колодца в различные емкости. Благодаря изложенной информации, вы сможете лучше понять устройство и принцип работы этих агрегатов. Возможность грамотно выбрать оптимальный вариант для вашей дачи сэкономит ваши средства.

Выгодная цена на бытовые приборы, работающие с перекачиванием воды, даёт возможность приобрести их для условий любой дачи. Неприхотливость в работе позволяет аппаратам действовать в агрессивной климатической среде, а простота механизма – не утрачивать свои функции после консервирования на зиму или в помещениях без отопления. Чтобы узнать о слабых местах, которыми обладают насосы, и уберечь их от возможных поломок, следует ознакомиться с информацией ниже.

Глубинный насос – простое устройство, предназначенное для бытовых задач, состоит из нескольких элементов. Основной, движущий массу воды элемент – силовой. Это электромагнитный сердечник в виде буквы «П». Электротехническая сталь, с плотно накрученной обмоткой, изолированной лаком, залита эпоксидной смолой так, чтобы обеспечить безопасность работы устройства, исключая вероятность доступа воды в устройство сердечника. Сам электромагнит крепко держится внутри корпуса, благодаря надёжной фиксации и полостям, занятым кварцевым песком, необходимым для провода охлаждения через листки электротехнической стали.

На магните в форме буквы «П» закреплён шток. Он работает с резиновой шайбой, служащей в качестве амортизирующей прокладки. Качество прокладки влияет на работоспособность аппарата в целом. Принцип действия прокладки следующий. Амортизатор прилегает к пластиковой муфте, она изолирует работу камеры насоса. Муфта работает как ёмкость для набора и прохождения воды, изолируя жидкость от электрического механизма агрегата. Специальная диафрагма направляет и фиксирует шток, она закрепляется во внутренней части муфты.

Некоторые производители увеличивают длину штока, оптимизируя принцип работы. Это позволяет качественно применить преимущество центробежного усилия, на которое способны погружные агрегаты. При такой особенности погружной конструкции шток полноценно выступает в камеру муфты. Ушки, что находятся во внутренней части камеры на штоке, позволяют улучшить условия центробежного усилия работы штока. Получится гарантированное увеличение производительности всей системы в целом, ведь в таком случае шток меньше смещается.

Резиновые вставки в форме грибов, которые вы можете заметить в устройстве насоса, называются обратными клапанами. Через эти части вода просачивается внутрь камеры, но они не позволяют жидкости выходить, так как предусмотрены в качестве запирающего механизма при сдавливании.

Необходима повышенная эластичность обратного клапана, что позволяет игнорировать скапливающийся мусор во внутренней части насосного устройства. Эластичность позволяет клапану плотно прилегать к стенкам муфты, ограничивая стопор. В противном случае, часть воды будет отправляться обратно, что отрицательно скажется на экономичности и скорости работы агрегата.

Резиновый поршень по факту является основополагающей частью конструкции, нарушение его работы может спровоцировать загрязнённость источника мелким мусором. В большинстве случаев поломки из строя выходит сам поршень. К остальным деталям нельзя предъявить подобную претензию, так как они более долговечны, хоть и постоянно подвергаются вибрациям в ходе того, как работает погружной агрегат.

Принцип и особенности работы

Изменяющаяся сила давления внутри нагнетающей камеры позволяет работать насосу. Возвратно-поступательные передвижения поршня (или диафрагмы, в зависимости от модели) из резины вызывают скоростное поступление воды. При детальном поэтапном рассмотрении складывается следующая картина. Агрегат, получающий электричество, провоцирует возникновение на обмотках катушки магнитного поля. П-образный сердечник при намагничивании притягивает вибрационную часть агрегата – катушку, которая расположена в камере нагнетания.

Полученный импульс влияет на поршень, тот заворачивается внутрь, а штоковое устройство следом отбрасывается с действием обратных клапанов. Принцип обратно-поступательного тока обусловлен условиями работы переменного тока, поочередно возникающего и пропадающего и образуя провалы без намагниченности катушки. Это свойство позволяет катушке каждый раз отбрасываться назад и при намагничивании опять повторять действие. Поршень, давящий на воду, высвобождает новое пространство для следующей порции воды, мгновенно отправляющейся в муфту из-за создавшегося давления.

Такие циклы проходят с периодичностью 100 раз в секунду, позволяя перенести около сотни объёмов камеры. Именно такая ритмичность действия, вызванного движением штока, и создаёт постоянную вибрацию во время работы агрегата. Благодаря этому процессу насосы получили название «вибрационные».

Места и способы применения погружного насоса

Неприхотливость данных агрегатов позволяет вводить их в эксплуатацию в разных климатических условиях. Особого обслуживания и профилактики не требуется. Нет вращающихся деталей и двигающихся механизмов. Специальная оптимизированная конструкция насосов даёт возможность деталям изнашиваться в разы меньше, чем у других агрегатов. Такое решение будет выгодным для вашей дачи.

Если насос не пускать вхолостую, то он не будет перегреваться, тепло уходит моментально за счёт охлаждения поступающей воды. Перекачка щелочной воды не вредит работоспособности, минеральные соли не создают осадка на внутренних частях. Несмотря на исключительную надёжность, слабые стороны такие аппараты всё же имеют.

Сам процесс действия, а именно вибрации, нагнетающие жидкость, могут разрушить механизм. Со временем они вызывают смещение любых частей, независимо от условий эксплуатации. Вышедшая из паза часть создаёт дополнительную вибрацию и нарушает собственную структуру. Знание принципа работы позволяет изредка проводить профилактические работы. Также следует исключить некоторые условия для работы, а именно:

• Не откачивайте воду с помощью погружного аппарата из только что выкопанного колодца. Витающие частицы и грязь очень быстро забьют ёмкость агрегата, если без данного мероприятия не обойтись – следует прочистить основные узлы аппарата.
• Не используйте погружной аппарат в большом водоёме, таком как река, озеро, болота.
• Не подавайте воду из ёмкости с ограниченным запасом воды, такой как цистерна либо бак.
• Не используйте насос в качестве аппарата, откачивающего жидкость из затопленного помещения вашей дачи.

Если рассмотреть опыт использования вибрационных насосов со скважинами, то отзывы потребителей будут различаться. У некоторых, использующих такие насосы десятилетиями, весь процесс эксплуатации проходит без проблем. Некоторые потребители моментально выводят из строя сам насос, а также разрушают скважину. Видимо, здесь имеет значение целая совокупность факторов, говорящая о качестве насоса и скважины, но не оставляющая шансов предугадать развитие событий.

Выбор вибрационного насоса для вашей дачи

Разнообразие выбора качественных водяных насосов из стран СНГ, а также из Китая позволяет подобрать оптимальное решение для своих нужд. Учитывая развитость данного сектора, очень сложно встретить немецкие и итальянские водяные модели насосов, поэтому о них, как правило, нечего сказать. Перейдём к обзору наиболее покупаемых и популярных моделей на рынке. К слову, стоимость качественного насоса может не превышать 60-70 условных единиц.

«Малыш» – самая младшая по характеристикам, но самая востребованная модель на рынке СНГ. Надёжный водяной аппарат, наиболее экономичный в приобретении, может обладать двумя типами водозаборов (верхний и нижний). Дополнительная термозащита позволяет аппарату быть стойким и долговечным в условиях суровой зимы.

«Ручеек» – данный водяной аппарат обладает не меньшей популярностью за счёт мощного напора. Немного отличается по характеристикам, в зависимости от страны производителя, но даёт стабильные показатели напора в 60 метров.

«Водолей» – глубинный насос, стоит дороже остальных моделей, но повышенные характеристики напора (до 100 м) и возможность перекачки больших объёмов воды позволяют использовать данный агрегат в крупных хозяйствах.

Чтобы на участок и загородный дом бесперебойно поступала вода, лучше всего использовать скважины, которые подают воду непосредственно с глубинных водоносных слоев. Устройство таких скважин максимально простое. Они представляют собой ствол, который может достигать от пары метров и до 40 м. Чтобы подача воды из скважины осуществлялась бесперебойно, необходимо устанавливать специальное оборудование.

Применяются разнообразные устройства, включая насосы, которые могут быть поверхностными или погружными. Поверхностные устанавливаются над скважиной, они предназначены для работы с малыми глубинами. Данные устройства хороши для колодца, но для глубокой скважины их лучше не использовать, с поставленной задачей они точно не справятся . Для таких источников применяются глубинные насосы. Они помещаются внутрь самой скважины ниже поверхности воды, могут воду всасывать сверху или со дна. Конструкция глубинного насоса несложная, модели в продаже есть разные. Для скважины не составит труда подобрать подходящий вариант.

Особенности глубинного насоса и его характеристика

Конструкция глубинных насосов во многом зависит от параметров, принципа действия, типа двигателя. Это оборудование предназначено для того, чтобы поднять воду с достаточно большой глубины. В быту они применяются для колодцев, скважин на песок или на известняк. Само название свидетельствует о том, что оборудование погружается под поверхность зеркала воды, от устройства идет кабель питания в защитной оболочке и труба, которая подает воду наверх.

Для управления используются специальные автоматические блоки, но они ставятся в кессоне. Сам насос обычно снабжается двигателем, встроенным фильтром, забор воды может осуществляться снизу оборудования или сверху. Первый вариант более предпочтителен, так как при помощи такого устройства скважину можно прочистить от массы песка и ила. Надо помнить, что уровень погружения обычно не составляет более 20 м от поверхности. Это предельное значение, которое вычисляется по соотношению статического и динамического уровней воды.

Само устройство для скважины может включать 2 части:

• двигатель (встроенный или наружный);
• насосную многоступенчатую часть.

Если двигатель встроенный, то он размещается внизу, чтобы максимально защитить его от негативного воздействия воды. Далее в верхней части корпуса размещается приводной вал оборудования, рабочие направляющие колес, специальные лопаточные отводы. Вибрационный насос состоит из специального стакана и корпуса. Есть вибратор, создающий необходимое давление, и электрический мотор. Самым сложным элементом является вибратор, который и обеспечивает подъем воды. Сюда входит якорь, резиновый амортизатор, регулирующие шайбы.

Амортизатор сжимается во время работы, создает необходимые условия для забора воды.

Центробежный насос немного сложнее, но его работа более надежная и долговечная, именно поэтому многие предпочитают его. Внимание здесь надо уделить лопаточному отводу, который крепится к мотору. Именно от него зависит долговечность и качество работы. Подшипники, которые здесь предусмотрены, эффективно охлаждаются водой, поэтому перегрева не происходит. Часто насос имеет встроенные датчики, которые позволяют сразу остановить работу оборудования, когда начинает подаваться слишком большая масса песка, вода понижается до неприемлемого уровня. При использовании насосного оборудования для песчаных скважин необходимо предусмотреть наличие фильтра, который будет защищать механизм от всасывания абразивных включений.

Что оказывает влияние на стоимость?

Конструкция насоса оказывает определенное влияние на стоимость:

1. Технические характеристики, подача воды, производительность и мощность. Для глубинного оборудования важно, как именно будет подаваться вода и под каким напором это будет происходить.
2. Тип и мощность двигателя всегда имели одно из важнейших значений. Чем более мощное оборудование, тем с большей глубины оно сможет поднимать воду, но и стоимость его будет выше.
3. Цена при увеличении мощности повышается на 4 тыс. рублей за разницу в 0,75-1,5 кВт.
4. Устойчивость к загрязнениям и песку. Важно пользоваться насосом, который не будет ломаться при наличии в воде примесей песка. Чистый песок не сможет перегонять ни один насос, но защита от него стоять должна, особенно это касается скважин на песок. Для известняковых источников это большого значения не имеет, но важно помнить об этом при выборе. Защиту от песка обеспечивает специальная встроенная система фильтрации.
5. Производительность оказывает влияние на стоимость, так как конструкция насоса сложнее.

Разновидности погружных насосов

Устройство глубинных насосов во многом зависит и от того, какого они типа. Можно выделить 2 группы:

• по типу конструкции и расположения двигателя;
• по принципу работы, т.е. по тому, как именно осуществляется забор воды.

При пользовании насосом важно обратить внимание, что конструкция может быть разного типа:

1. Штанговые насосы максимально защищены от негативного влияния воды. Двигатель расположен не внутри корпуса, а на поверхности, отдельно от устройства. Тяга передается по специальному штанговому приводу к насосу.
2. Бесштанговые насосы имеют двигатель, который присоединен к корпусу, он находится также в воде. Именно такой тип насоса используется чаще всего, так как он более удобен в монтаже, хотя стоимость его может быть и выше. Подобный агрегат используется для скважин любого типа, часто им оборудуются колодцы, канализационные и дренажные сети.

Такие насосы обычно выполняются в виде цилиндра, диаметр может составлять до 140 мм. Для дачных скважин применяются агрегаты, диаметр которых составляет 100 мм. Стоимость их оптимальная, модельный ряд представлен довольно широко.

Подбор насосов с учетом принципа работы

Глубинный насос может иметь различную конструкцию в зависимости от принципа работы. Выделяют вибрационные и центробежные насосы, которые отличаются по своим характеристикам. Все вибрационные скважинные насосы, которые монтируются в ствол скважины, отличаются такими особенностями:

1. Они устойчивы к загрязнениям окружающей среды, что делает возможным и использование его для любого типа почвы.
2. Модельный ряд устройств разнообразный.
3. Стоимость вибрационного устройства не так высока, часто электрический кабель для насоса стоит больше, чем сам насос.

Но есть и ряд минусов, о которых нельзя забывать:

1. Пропускная способность насоса этого типа невысокая.
2. Надежность и долговечность не могут похвастаться ничем особенным, сроки эксплуатации вибрационного насоса небольшие.
3. Во время работы оборудование вибрирует. Это обстоятельство одно из самых серьезных, так как стенки скважины могут начать разрушаться, особенно если нет обсадной трубы. Агрегат при эксплуатации начинает раскачиваться, его корпус может быть поврежден. Но зато стоимость устройства низкая, именно это обстоятельство часто играет первостепенную роль при выборе оборудования для скважин.

Центробежный насос сегодня не менее популярен, так как отличается высоким уровнем КПД, что дает возможность приобрести более дешевое устройство с уровнем мощности немного ниже. Центробежные насосы могут быть многоступенчатыми. Это позволяет нагнетать воду при более высоком уровне давления, производительность у таких устройств на порядок выше.

Обслуживание оборудования простое, как и использование, но именно устройства подобного типа чувствительны к загрязнениям, поэтому необходимо использовать дополнительные фильтры. Норма у загрязнения для центробежного насоса составляет до 150 г/куб жидкости, но есть и специальные насосы, которые могут работать при загрязнениях в 20 кг/куб. Стоимость этого оборудования высокая, для небольших скважин подобные насосы не применяются.

Использование глубинного насоса для скважины предполагает тщательный выбор устройства. Следует понять, что именно представляет собой насос, какие особенности работы для него характерны. Все глубинные насосы, которые используются сегодня, можно разделить на центробежные и вибрационные, могут они различаться и по другим признакам.

Сложно переоценить значимость глубинного насоса в системе водоснабжения загородного дома, особенно, если скважина является единственным источником воды. Грамотный выбор и качественный монтаж устройства для подачи воды позволяют долго и бесперебойно использовать автономную систему.

Отличным помощником для жителей сельской местности, дачников и владельцев загородных домов часто становятся глубинные насосы Водолей от компании «Промэлектро». Широкий модельный ряд позволяет выбрать насос, соответствующий конкретным условиям эксплуатации, а повышенная работоспособность и адекватная цена оборудования делают насосы Водолей востребованными среди покупателей.

Глубинные насосы Водолей - баланс цены и качества

Погружные насосы «Водолей» изготавливает Харьковская компания «Промэлектро» с 1996 года. Предприятие производит целую серию бытовых электронасосов с высотою подъема до 200 метров и производительностью до 12м3/час. Технические и эксплуатационные характеристики позволяют использовать глубинное оборудование для откачки воды с песочных и артезианских скважин.

К числу достоинств насосов Водолей можно отнести:

Цена насоса глубинного Водолей зависит от его технических характеристик и колеблется в диапазоне от 7500 до 17500 рублей.

Глубинные насосы Водолей соответствуют международному стандарту безопасности IEC 335-1 и по уровню качества не уступают аналогичным скважинным насосам европейских брендов GRUNDFOS, CALPEDA и PEDROLLO. Среди производителей стран СНГ по качеству, ценовой политике, дизайну, спросу и надежности, насосы Водолей не имеют аналогов.

Устройство и принцип работы глубинного насоса Водолей

Рассмотрим устройство глубинного насоса Водолей. Электронасос состоит из многоступенчатой насосной части, электродвигателя и выносной конденсаторной коробки.

Электродвигатель заполнен маслом и состоит из ротора, статора и вращающихся шарикоподшипников.

Насосная часть представлена монолитным блоком, в котором находятся лопаточные отводы, рабочие и направляющие колеса, а также приводной вал. Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены отверстия для крепления оборудования тросом.

Диаметр рабочего колеса определяет производительность насоса - объем воды, которую насос может поднять за определенный отрезок времени

Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены два отверстия для крепления оборудования тросом.

В конденсаторной коробке находятся шнур питания и конденсаторы, которые обеспечивают работу электронасоса.

В насосах Водолей используется надежная немецкая автоматика, защищающая оборудование во время критических режимов работы. К шнуру питания присоединено выносное устройство для дистанционного управления.

Принцип действия глубинного насоса Водолей центробежного типа заключается в следующем. В результате вращения рабочего колеса образуется кинетическая энергия, которая передается на лопасти и воздействует на частицы вещества, то есть воду. Жидкость, находящаяся в зоне рабочего колеса, поднимается в верхнюю часть корпуса насоса, а новая - под давлением поступает на ее место. Переход воды поддерживается постоянно вращающимися колесами.

Скважинные насосы Водолей: модели и их характеристики

Компания «Промэлектро» выпускает различные серии глубинных насосов Водолей. Все наиболее значимые характеристики модели можно узнать из самого названия насоса. Например, насос БЦПЭ-0,5-32У 60/47:

• БЦПЭ - бытовой центробежный погружной насос;
• 0,5 - производительность оборудования (0,5 л/с);
• 32 - номинальный напор при номинальной объемной подаче, указывается в метрах;
• 60 - наибольшая производительность (60 л/мин или 3600 л/час);
• 47 - высота подъема воды при максимальном напоре.

Все центробежные глубинные насосы для скважины Водолей классифицируются по производительности на четыре группы:

1. БЦПЭ-0,32;
2. БЦПЭ-0,5;
3. БЦПЭ-1,2;
4. БЦПЭ-1,6.

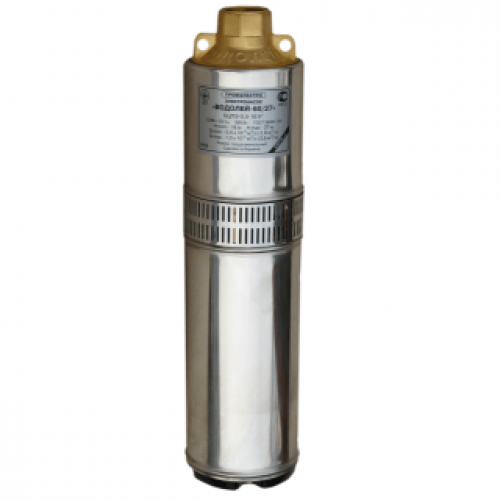

Насосы серии БЦПЭ-0,32 спроектированы для работы в малодебитных колодцах, скважинах, диаметром от 120 мм.

Насосы БЦПЭ-0,32 подходят для использования в домашнем хозяйстве, если потребление воды не превышает 2 м3/час. Надо отметить, что номинальный расход воды в нормальном режиме составляет порядка 1,15 м3/час

Ассортимент серии насчитывает девять моделей, отличающихся показателем номинального напора, потребляемой мощностью, габаритами и стоимостью. Рассмотрим технически характеристики глубинного насоса водолей на примере модели БЦПЭ-0,32-63У:

• производительность - 0,32 м3/с;
• напор при номинальной подаче - 63 м;
• напряжение - 220 В;
• частота сети - 50 Гц;
• максимальный напор - 90 м;
• номинальная потребляемая мощность - 1000 Вт;
• потребляемый ток - 4,5 А;
• конденсатор напряжением 400 В имеет емкость 32 мКФ;
• масса устройства - около 17 кг;
• количество ступеней работы - 11;
• ориентировочная цена глубинного насоса 63 У серии БЦПЭ-0,32 - 10500 рублей.

В каждый комплект насосов этой марки входит прочный капроновый трос для монтажа насоса в скважине и длинный электрический кабель.

Глубинные насосы серии БЦПЭ-0,5 обладают дополнительной функцией - защита электродвигателя от перегрева. Погружной агрегат можно использовать как в системе автоматического водоснабжения, так и при ручном режиме.

Насосы серии БЦПЭ-0,5 можно применять в скважинных и колодцах с объем поступающей воды не меньше 25 м3/час и диаметром от 110 см. Кроме того, такое насосное оборудование подойдет для откачки воды из шахтных колодцев, резервуаров и открытых водоемов

Серия начитывает восемь модификаций насосов: наименьший номинальный напор - 16 метров, наибольший - 100. Рассмотрим характеристики насоса глубинного Водолей 16 из серии БЦПЭ-0,5:

• производительность - 0,5 м3/с;
• напор при номинальной подаче - 16 м;
• напряжение - 220 В;
• частота сети - 50 Гц;
• потребляемый ток - 1,8 А;
• максимальный напор - 27м;
• номинальная потребляемая мощность - 400 Вт;
• скорость вращения - 2800 об/минуту;
• масса устройства - около 8 кг;
• конденсатор напряжением 400 В имеет емкость 14 мКФ;
• количество ступеней работы - 3;
• ориентировочная стоимость - 7000 рублей.

Насосы этой серии способны обеспечить бесперебойную подачу воды для полива сада, огорода и бытовых нужд.

Глубинные агрегаты Водолей БЦПЭ-1,2 могут использоваться в скважинах и колодцах с внутренним диаметром от 120 мм. Насос рекомендуется применять для подачи воды температурой не выше 35°С.

Вода не должна иметь минерализацию более 1500 г/м3 и содержать большое количество песка. Перекачивание кислотных, щелочных растворов и жидкостей запрещено

Серия представлена восьмью моделями (минимальный напор подачи - 12 метров, максимальный - 80). Технические характеристики разных модификаций представлены в таблице.

Наиболее высокой производительностью обладают насосы из серии БЦПЭ-1,6. Оборудование производиться в трех моделях с общим напором при номинальной подаче - 25, 32 и 40 метров.

Технические характеристики БЦПЭ-1,6-40У: видео

Установка и подключение насоса Водолей

При установке БПЦЭ Водолей надо учесть некоторые общие рекомендации по монтажу и эксплуатации погружных насосов:

• Выносная конденсаторная коробка должна располагаться под навесом или в помещении.
• Во время работы насос должен быть полностью погружен в воду.
• Расстояние от насоса до дна скважины - не меньше 40 см.
• Первое включение электронасоса можно производить не раньше чем через 5-10 минут после полного погружения оборудования в воду.

Рассмотрим поэтапно процесс установки и подключения насоса Водолей:

Аккуратно опустить электронасос в воду, удерживая трос и трубопровод. Надо контролировать, чтоб шнур питания не испытывал натяжения.

Перед включением насоса надо убедиться в его полном погружении в воду

Обслуживание глубинного насоса

Глубинные насосы Водолей рассчитаны на длительный период службы, а бесперебойность работы уже зависит от самого пользователя. Соблюдения правил эксплуатации и периодический осмотр - гарантия того, что насос будет работать долгие годы.

Раз в два года насос надо вытягивать из шахты и осматривать. Поднимать агрегат надо максимально аккуратно, чтоб не разбить колбу насоса о стенки скважины. Извлеченный насос проверяется на наличие трещин и сколов. Появление подобных дефектов может привести к расширению воды во время замерзания источника.

Ось двигателя должна вращаться плавно и легко. Если вал двигателя прокручивается с затруднением, то необходима замена подшипников. При необходимости, надо долить масло и сальник. Обмотку двигателя следует осмотреть на следы перегрева.

Разборку глубинного насоса Водолей надо проводить осторожно - изоляция кабеля становится со временем хрупкой и ее можно легко повредить

При сниженном давлении надо поменять рабочие колеса - скорее всего они износились. Эту работу лучше доверить специалистам.

Возможные поломки насоса и порядок их устранения

Рассмотрим возможные неисправности, причины и порядок их устранения.

Насос не включается в работу.

Возможные причины и устранение:

Снижение производительности насоса.

• разрыв трубопровода и неисправность крепления - поднять насос и проверить целостность трубопровода, устранить дефекты;
• отверстия фильтров забились - поднять насос и почистить фильтры;
• резкое падение напряжения - обеспечить нормальное напряжение - 220В.

Срабатывает защитное устройство после кратковременной работы.

Разберем поэтапно ремонт глубинного насоса водолей, если агрегат засорен:

1. Снять защитную сетку. Если она крепиться специальным зажимом, то надо немного придавить в середине и поддеть сетку отверткой. На некоторых моделях сетка крепиться двумя обычными винтами, которые достаточно просто открутить.
2. Снять кабель-канал - металлический желоб, защищающий кабель от повреждений. Этот элемент присутствует в широких моделях насосов.
3. Отделить насосную часть от двигателя - открутить четыре болта ключем на 10 и снять пластиковые муфты.
4. Разобранную конструкцию аккуратно уложить на горизонтальную поверхность.
5. Провернуть вал торцевым ключом, придерживая верхнюю часть устройства.
6. Тщательно промыть насос и собрать его обратно.

Как правильно выбрать насос Водолей

Правильный выбор насоса - залог его длительной работы. При выборе оптимальной модели надо учитывать характеристики скважины и соблюдать некоторые условия:

• дебит скважины должен превышать производительность насоса, так как со временем дебет источника снижается из-за заиливания;
• определить требуемый напор электронасоса исходя из расстояния от точки водозабора до гидроаккумулятора и потерь напора на горизонтальном участке трубопровода.

По графику напорных характеристик можно определить подходящую модель оборудования.

Установка насоса в скважину представляет собой очень важный процесс, от правильности и качества выполнения которого зависит длительность нормальной и бесперебойной работы оборудования. Установка насоса для скважины производится после того, как завершено бурение и поверхностное оборудование скважины или колодца.

Чаще всего на загородных участках не так много места, поэтому бурение скважины предпочитают копанию колодца. Сама скважина не занимает много места, чего нельзя сказать про колодец, что является огромным ее преимуществом.

Водоснабжение из колодца может осуществляться при помощи установки . Для того чтобы обеспечивать подъем воды из скважины, потребуется монтаж скважинного насоса. Для того чтобы установить погружной насос своими руками, нужно знать особенности работы и подключения оборудования.

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Если застрял насос в скважине, то вытащить его, не повредив сам аппарат, достаточно сложно, без серьезных затрат…

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Производительность не должна превышать производительность скважины при одновременной достаточности мощности оборудования для поднятия воды на необходимую высоту.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необхлдимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

При проведении подключения требуется строго соблюдать инструкцию завода-изготовителя. Это позволит избежать трудностей и ошибок при осуществлении установки насоса и поломок при эксплуатации.

Предварительные монтажные работы

Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:

• глубина;
• статистический и динамический уровень воды.

Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.

Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.

Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.

Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.

При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания . Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Следует помнить, что при отсутствии воды в скважине включение устройства в электросеть запрещено.

Монтаж оборудования в скважине

Перед подключением проводится проверка обсадной трубы на наличие неровностей, сужений и искривлений. Все выявленные дефекты влияют функционирование устройства и усложняют установку насосного аппарата.

Перед установкой скважинного насоса скважину необходимо очистить и прокачать.

На видео монтаж скважинного глубинного насоса в обсадной трубе ПВХ:

Установку насоса можно осуществлять только после проведения подготовительных работ. В процессе подключения насоса, если в его конструкции не предусмотрен обратный клапан, то его рекомендуется установить самостоятельно.

Для удобства шланг, кабель электропитания и страховочный трос соединяются вместе при помощи изоляционной ленты. Для герметизации скважины на поверхности устанавливается оголовок, к которому крепится страховочный трос, а труба и кабель для электропитания выводятся наружу.

Подключение труб осуществляется без использования резьбовых соединений, что позволяет снизить уровень воздействия на элементы конструкции коррозионных процессов, повреждающих металлические конструктивные элементы.
