Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

• Дисковые пилы – 15-25 штук
• Мотор – бензиновый или электрический
• Шпилька (штанга) М20, к ней шайбы и гайки
• Шкив (например, от генератора ВАЗ) и плотный ремень
• Подшипники
• Металлические трубы для рамы
• Листовой металл для бункера
• Шайбы из пластика 14-24 штуки

Устройство садового измельчителя – определим важнейшие детали агрегата

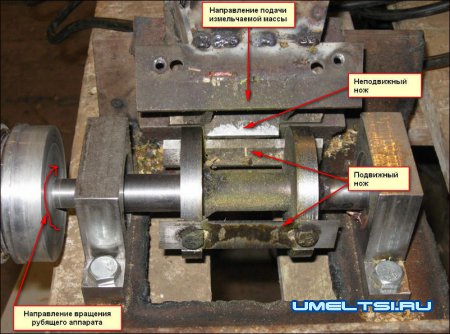

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

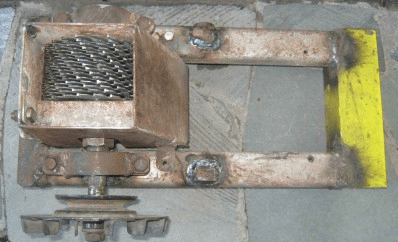

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа - это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Видео пример использования этого агрегата

Читайте в статье

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа - это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа - отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке - горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Виды режущих насадок

Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

Наибольшую популярность получили следующие насадки:

• дисковые с лезвиями;
• фрезерные;
• фрезерно-турбинного типа.

Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток - это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

Производство рамы

Независимо от выбранного типа конструкции и его мотора нужно в любом случае сделать к нему раму. Она состоит из станины, на которую устанавливается весь механизм и рубильник.

Её можно сварить из угольников и профильных труб , используя следующие рекомендации:

1. Для создания основы веткоизмельчителя своими руками чертежи - это главное. Как раз по ним и нужно подбирать высоту таким образом, чтобы было удобно укладывать исходный материал. В основном основа делается на рост человека.
2. Конструкция должна крепко стоять на своём месте. Поэтому её ширина должна быть не менее полуметра, а длина может быть любая.
3. Прочность станине можно обеспечить благодаря привариванию дополнительных поперечин.
4. Для удобства в транспортировке аппарата можно установить на конструкцию колёса.

Перед созданием чертежей шредера своими руками нужно заранее предусмотреть местонахождение двигателя. Его необходимо ставить внутри станины, чтобы он не выступал за края. Это касается всех моделей.

Самая сложная операция в производстве такого аппарата - это выточка вала и фрезерование ножей из рессоры и их наточка. Эти услуги будут стоить денег, так как сделать их самостоятельно вряд ли получится. Такую задачу можно решить проще, если есть возможность снять со старой техники цельный вал, к примеру, от циркулярной пилы.

Как альтернативу для обрезки щеп можно использовать саму циркулярную пилу. На привод циркулярки нужно установить режущий механизм и всё готово. Также устройство может работать и от двигателя минитрактора, нужно только сделать правильную ремённую передачу.

Практическое руководство

Перед началом работ по созданию сучкорезки своими руками нужно понять, что сделать его без особых навыков слесарных и токарных работ невозможно. Но всё же если таких навыков нет, но подобный аппарат нужно сделать, то можно обратиться за помощью к опытным специалистам и заказать работы у них. Также необходимо подготовить весь нужный инструмент.

Процесс по созданию сучкодробилки условном можно разделить на несколько этапов:

1. Для начала следует выбрать нужную конструкцию веткодробилки.
2. Подобрать двигатель (электрический или дизельный), а также рассчитать расстояние привода.
3. Подготовка всех необходимых деталей и подгонка их на токарном станке.
4. Сборка рамы.
5. Установка режущего механизма и привода к нему.
6. Подборка кожуха и защиты для конструкции.

Важно также подобрать правильные схемы для работы. Чертежи измельчителя веток своими руками можно сделать только тогда, когда есть хотя бы небольшой опыт работы с черчением подобных конструкций

В противном случае нужно будет такие заказывать у мастеров, что само собой потянет дополнительные средства из бюджета на постройку. Дешёвый вариант - посмотреть такие схемы в интернете. Нужно понимать, как устроен сам механизм.

Всё это подходит для конструкции с ремённой передачей, так как она простая в производстве и эксплуатации. В случае возникновения какой-либо поломки ремень соскочит с вала и шкива мотора и прекратит свою работу, что не скажешь о передаче с редуктором.

Если говорить о том, какой из вариантов конструкции выбрать для домашнего пользования, то здесь можно дать несколько рекомендаций:

1. Аппарат из дисковых пил - это идеальный вариант для того, чтобы получить маленькую стружку и при этом несильно потратиться на электричество или солярку.
2. Если нужно перерабатывать ветви маленького диаметра, но очень длинные, то лучшим вариантом будет механизм на основе фуганка.
3. При необходимости дробления большого количества веток диаметром до 4 сантиметров, то лучшим вариантом будет производство дисковой дробилки.

Переработанные ветки очень часто используют садоводы в качестве основы для компоста. Также из такой стружки можно изготавливать брекеты и отапливать дом или же топить напрямую стружкой.

Когда тип конструкции выбрать можно смело приступать к подпорке всех необходимых деталей и инструментов.

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

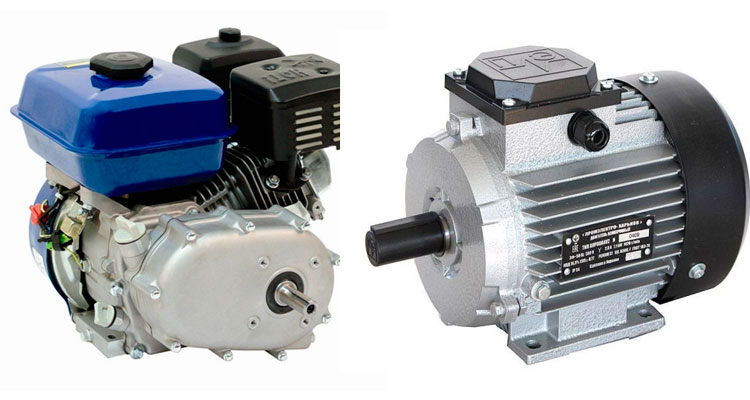

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых - простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

В самодельной конструкции проще применить электромотор. При этом отпадает необходимость в применении дополнительных узлов для обеспечения запуска и прогрева двигателя, уменьшается конечная стоимость механизма, упрощается монтаж и эксплуатация оборудования.

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

• двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
• силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
• электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

  Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 - 15 см.

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

• дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

  Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

• режущая система фрезерного типа, которая без труда справится с толстыми, до 8 см ветками. Единственное условие - сырье должно быть сухим, иначе фрезы забиваются волокнами древесины и требуют постоянной чистки;

  Применение фрез позволяет работать с любым органическим мусором

• шнековые и турбинно-фрезерные режущие блоки являются наиболее производительными и универсальными - они одинаково легко могут переработать на щепу сырые и сухие ветки довольно крупного размера.

  Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

• двухваловую систему с несколькими ножами;
• дисково-ножевой узел;
• наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

• Выбор типа рабочего органа, создание рабочего чертежа.
• Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
• Сбор необходимых материалов и инструментов.
• Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя - мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

• Листовой металл для изготовления кожуха, бункера, защитных экранов.
• Стальной уголок или швеллер для создания рамы шредера.
• Крепёжные элементы - болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
• Сварочный аппарат с электродами.
• Электродрель с набором свёрл.
• Болгарка, ножовка по металлу.
• Линейка, рулетка, чертилка для разметки.
• Кернер, молоток.
• Набор гаечных ключей, отвёртка, пассатижи.
• Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

1. Из уголка или швеллера собирается станина.
2. На станину устанавливается режущий орган.
3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
4. Устанавливаются шкивы, натягивается приводной ремень.
5. Собирается и фиксируется на раме защитный кожух.
6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Необходимые материалы

Идеальным вариантом для экономии средств при выборе и подготовке всех комплектующих - отыскать их и снять со старой техники. В дачном хозяйстве их найти не так уже и сложно.

Для того чтобы собрать раму конструкции, нужно подготовить такие элементы:

• Угольник шириной от 4 до 6 сантиметров.
• Два угольника по 3−4 сантиметра в ширину.
• Швеллер от № 4 до № 10.
• Круглые трубы диаметром 4 сантиметра.

Крепление двигателя осуществляется на листе из металла толщиной в 1 сантиметр, а его размеры должны быть больше самого двигателя на 3−5 сантиметров с каждой стороны.

Для натяжки ремня можно применять два варианта:

• Отверстия, проделанные в листе, на котором будет крепиться мотор, делают продолговатыми. За счёт этого двигатель можно будет отодвигать в сторону и менять его положение.
• Эта же плита монтируется таким образом, что её один конец находится на шарнире, и ремень будет натягиваться за счёт веса самого двигателя. С другой стороны плита крепиться на двух шпильках и затягивается болтами.

Чтобы изготовить простую конструкцию, нужно приобрести 20−30 дисковых пил, которые имеют наконечники из твёрдых сортов металла. Также к пилам нужно подготовить шайбы диаметром 2 сантиметра. Таким образом, можно получить рабочий режущий механизм длиной в 8 сантиметров, и при желании его можно изменять, снимая или добавляя количество пил.

Важно знать, что крепить пилы вплотную друг к другу категорически нельзя. Это обосновывается тем, что толщина зубьев диска немного больше, чем его основание, поэтому компенсировать расстояние между пилами нужно как раз с помощью шайб

Вал, на который будут крепиться пилы и который приводится в действие с помощью ремней, нужно выточить из стального стержня. Но преждевременно требуется приобрести или найти два подшипника, под диаметр которых и будет протачиваться вал. Для подшипников следует сделать корпуса. Если нет желания самостоятельно это делать, то готовые конструкции можно найти на рынке или на специализированных сайтах.

Для установки пил на валу нужно прорезать резьбу. В качестве маховика можно использовать стальной диск толщиной 1 сантиметр. Как альтернативный вариант можно использовать готовый маховик от сельскохозяйственной техники или обычного автомобиля ВАЗ. Также нужно подготовить опорную плиту для веток толщиной в 1 сантиметр. Её можно вырезать из стальной пластины.

Когда выбранная конструкция выглядит как рубящие ножи, то за основу можно взять чертёж обычного фуганка. В нём только нужно будет изменить диаметры осей для уже подобранных подшипников. Ширину режущего механизма лучше уменьшить до 10 сантиметров, потому что большего размера и не понадобится. Ножи для такой щепорезки обычно делают из рессор от грузового автомобиля, предварительно их натачивая.

Также для этой конструкции дополнительно нужно будет подготовить следующие комплектующие:

• Круг из стали толщиной 2 сантиметра и диаметром 5 сантиметров. Размеры могут отличаться в зависимости от мощности самого мотора.
• Лист металла толщиной минимум 4 миллиметра. Из него изготавливается контрнож для веток.
• Для бункера металлический лист толщиной в 2 миллиметра.
• Набор болтов и гаек для крепления.

Выбор двигателя и ремённой передачи

От мощности двигателя будет непосредственно зависеть насколько толстые ветки удастся перерабатывать. Такой мотор можно приобрести на рынке, причём нужных параметров и технических характеристик. Но лучше снять двигатель со старой техники или купить. Таким образом, можно значительно сэкономить деньги.

Для принятия правильного решения по такому выбору нужно прислушаться к нескольким советам:

1. Для электрического мотора идеальными показателями будет сила от 2.5 - 3.5 кВт, но как минимум 2 кВт. Двигатели меньших значений могут использоваться для сбора травы и небольших веток.
2. Дизельный мотор, в свою очередь, должен иметь как минимум 5−6 лошадиных сил. Подобные двигатели ставятся на обычные мотоблоки.
3. Покупка и установка электромотора большой мощности не целесообразна, так как он расходует слишком много энергии, а проделанная работа не будет этому соответствовать. Его можно установить только в том случае, когда он просто завалялся в сарае или его сняли с неработающей старой техники.

Обороты двигателя при выборе не так важны, поскольку их можно увеличить шкивом благодаря ремённой передаче.

Для того чтобы веткорезка успешно перерабатывала отходы деревьев, нужно обеспечить обороты двигателя не менее 1500 в минуту. Значение при этом имеет не сама скорость ножей, а крутящий момент или прилагаемое усилие. Расстояние между шкивами также не играет большой роли. Единственным нюансом при этом может быть уменьшение КПД и силы натяжки ремня.

Перед тем как заказывать у токаря производство шкивов, необходимо подумать о том, для каких целей будет использоваться такая конструкция. Возможно есть смысл сделать несколько ручьёв в шкиве, с помощью которых можно будет с лёгкостью менять обороты режущего вала. К примеру, на меньшие обороты можно поставить при работе с травой и стеблями кукурузы, а на большие при переработке ветвей от деревьев.

Изготовление корпуса

Теперь, когда с основным рабочим элементом в измельчителе все более-менее понятно, можно перейти к изготовлению корпуса. Для этого нам понадобится листовой металл толщиной от 5 мм, из которого необходимо вырезать две одинаковых детали. Это будет нижняя (основание) и верхняя (крышка) пластины. По своему виду они напоминают две наложенные друг на друга геометрические фигуры – круг и прямоугольник. Круг должен быть на 3-5 см большего диаметра, чем маховик с ножами.

В нашем случае готовые детали выглядят так:

На этом рисунке можно увидеть весь комплект деталей, которые понадобятся для изготовления корпуса. Изогнутая полоса металла (в самом верху) – это боковая стенка корпуса, а небольшие серые бочонки (снизу слева), изготовленные из прута прямоугольного сечения, будут использованы для усиления корпуса. Радиус изгиба полосы должен быть немного больше радиуса маховика с ножами, чтобы обеспечивать достаточный зазор для его вращения.

После того, как все элементы корпуса для измельчителя готовы, можно приступать к сборке, и здесь нам не обойтись без сварки. Для начала необходимо к нижней пластине прихватить сваркой изогнутую металлическую полосу.

Проверьте, обеспечивается ли зазор между диском и боковой стенкой.

Если все нормально и зазор между стенкой и диском достаточен, можно прихватить сваркой к нижней пластине и боковой стенке бочонки (с наружной стороны), после чего полностью проварить получившуюся конструкцию снаружи и изнутри.

Как можно увидеть на рисунке, бочонки имеют отверстия с резьбой. Они сделаны для того, чтобы можно было болтовым соединением крепить верхнюю пластину–крышку к корпусу (эти отверстия можно сделать сквозными и крепить не болтами, а длинными шпильками).

После того, как основная часть корпуса сварена, в крышке необходимо просверлить отверстия в соответствии с расположением бочонков.

Так же необходимо высверлить отверстия в нижней пластине и крышке под приводной вал. На нем будет находиться маховик с ножами.

И сделать отверстия для крепления опорных подшипников.

Корпус для диска с ножами почти готов, в нем осталось только сделать приемное отверстие, через которое на ножи будет подаваться материал (ветки, сучья и др.).

Отверстие необходимо делать таким, чтобы подача веток была под углом. Это необходимо для того, чтобы ветки не выбрасывало назад.

В принципе, можно приступать к сборке основного узла измельчителя – корпуса в сборе с диском и ножами, а также приводного вала.

Кстати, перед тем, как соединить все части изделия, вы можете покрасить их.

izmelchitel-vetok-25

izmelchitel-vetok-30

izmelchitel-vetok-31

izmelchitel-vetok-33

izmelchitel-vetok-32

Вы, наверное, заметили вокруг вала на маховике гайки?

Чтобы нижние планки маховика не терлись об основание корпуса, необходимо предусмотреть зазоры. Под маховиком установлен подшипник, на который он будет опираться во время работы, оказывая значительные нагрузки. Так вот, нижние планки, которые приварены к диску, подбирались с учетом зазора, который обеспечивал подшипник между диском и нижней пластиной корпуса.

izmelchitel-vetok-34

izmelchitel-vetok-35

izmelchitel-vetok-36

izmelchitel-vetok-37

izmelchitel-vetok-38

Теперь можно установить его на раму с колесами, которую несложно будет изготовить из уголка и швеллера. Ну а в нашем примере это рама от прицепа для мотоблока.

Последующие шаги – это установка шкивов ременной передачи на вал и, собственно, двигателя.

Реализовать данный этап каждый может по своему, но если у вас, как в нашем варианте, будет использоваться тяжелый маховик, помните, что и двигатель необходимо подбирать с соответствующей мощностью.

Теперь смотрим как работает данный агрегат на холостом ходу, без нагрузки.

Измельчитель с установленным приемным раструбом

Теперь испытания нашего самодельного измельчителя веток.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Разделочная доска своими руками — примеры, пошаговые инструкции

Варианты постройки забора из пластиковых бутылок

Токарный станок по дереву своими руками: варианты изготовления

Измельчитель травы и тонких веток

Важно! Во время работ не следует рукой направлять ветки к месту измельчения. Используйте для этого ветку потолще или специальную доску

Если вам не приходится утилизировать толстые ветки, и дробилка для дерева не нужна – конструкцию можно упростить. Мощные зубья не требуются, в качестве измельчителя используем схему ножа для шинкования капусты.

Принцип действия устройства показан на иллюстрации:

Дисковая фреза, вращаясь с высокой скоростью, отрезает от пучка травы или веток мелкие кусочки. Процесс происходит очень быстро, производительность такой машины высокая.

В качестве рабочего бункера можно использовать любую круглую емкость – например, старую кастрюлю или ведро. Поскольку толстые ветки дробиться не будут – прочность не так важна. Или вы можете сварить короб из тонкой листовой стали. Часто для изготовления таких конструкций используют так называемые «улитки» от старых вентиляционных систем.

При этом вы можете использовать сразу всю конструкцию: вал, электродвигатель, корпус вентилятора. Останется лишь изготовить режущий инструмент, и измельчитель травы готов.

В качестве ножей можно использовать заточенные с противоположных сторон пластины из твердого сплава, или металлический диск со специальными прорезями, на которые устанавливаются ножи.

Трава, попадая в прорези, мелко шинкуется и вылетает в боковое отверстие. Устройство достаточно безопасное, главное – выполнить подающий раструб таким образом, чтобы исключить попадание конечностей во фрезу.

Готовая конструкция компактна и транспортабельна.

В качестве привода можно использовать любой электродвигатель мощностью до 1 кВт, или обыкновенную угловую шлифовальную машину (болгарку).

Три вида самодельных измельчителей

В домашних условиях шнековый и турбинно-фрезерный шредер сделать сложно, поэтому умельцы предпочитают собирать конструкции дискового типа, двухвальные шредеры, а также измельчители из дисковых пил.

Вариант № 1. Шредер двухвального типа

Среди самоделок это самый мощный аппарат, но и повозиться с ним придется изрядно. Два круглых вала центруют и размещают на коробчатой раме вертикально. На каждом из валов установлено несколько съемных ножей. Чем больше по периметру валов будет ножей, тем мельче щепу вы получите на выходе.

Двухвальный агрегат позволяет измельчать ветки диаметром до 8 см.

1. Горловина;
2. Несущая рама;
3. Каркас режущего блока;
4. Режущий вал;
5. Передаточный вал;
6. Передаточный ремень;
7. Двигатель;
8. Площадка.

Чертежи двухвального измельчителя на раме.

Двухвальный шредер - аппарат довольно мощный, он рассчитан на большие объемы и толстые ветки

Если вам нужно измельчать мелкий кустарник, то лучше обратить внимание на дисковую систему. Для тех, кого интересует мощность, внизу на видео в этой статье показано как сделать своими руками двухвальный шредер

Вариант № 2. Шредер с режущим диском

Дисковый измельчитель - самый простой в изготовлении, здесь главное правильно сделать ножевой диск и не скупиться на качестве самих ножей.

Чертеж дискового шредера с ременным передаточным механизмом.

Если у вас двигатель мощностью от 3 кВт, то диск можно крепить непосредственно на вал двигателя. Для менее мощных аппаратов используется передаточный механизм.

С мощным двигателем режущий диск можно крепить прямо на вал.

Вариант № 3. Диски от циркулярки

Шредер из дисковых пил от циркулярки в изготовлении также довольно прост. Вам нужно заказать токарю вал, на который будут нанизываться диски, и приобрести набор самих дисков.

Чертеж режущего узла шредера из дисковых пил.

При сборке есть пара важных моментов. Во-первых, диски нанизываются на вал не вплотную, а через шайбы толщиной 7–10 мм. Во-вторых, зубья соседних дисков не должны находиться на одной линии, их нужно компоновать либо хаотично, либо по диагонали.

Зубья в дисковых резаках лучше компоновать по диагонали.

Особенности устройства

Дереводробилка - весьма удобный инвентарь. Однако позволить себе подобную покупку может не каждый, поэтому большинство садоводов отдаёт предпочтение самодельным решениям. Но можно ли создать устройство, не имея соответствующих слесарно-сварочных навыков и инструментов? К сожалению, нет. Даже простой веткоизмельчитель на основе дисковых пил создаётся при соблюдении строгой инструкции. К тому же за созданием валов и корпусов для подшипников нужно обращаться к профессиональным мастерам. Весь процесс можно условно разделить на такие этапы:

Водяные мельницы своими рукамиСписок озимых сидератов

1. Поиск подходящей конструкции шредера.
2. Выбор силовой установки и расчёт главной передачи.
3. Подбор металлических узлов и деталей, которые необходимо выточить с помощью токарного станка.
4. Монтаж рамы.
5. Установка привода, режущих деталей и ременной передачи.
6. Монтаж защитного кожуха и бункера.

При создании следует руководствоваться следующими правилами:

1. Если приоритет ставится на получение мелкой древесной стружки при минимальных затратах ресурсов, отдавайте предпочтение моделям из дисковых пил.
2. Если вы собираетесь измельчать ветви малого диаметра на более крупную фракцию, идеальным решением станет режущий механизм, такой, как фуганок.
3. При желании рубить ветви в больших количествах, обустраивайте дисковые дробилки.

Кстати, мелкая стружка и щепа часто используются для получения компоста и мульчи. К тому же на её основе создают топливные брикеты, которые затем используются для отопления частных домов.

Если вы определились с выбором щепорезки , начинайте заготавливать детали, материалы и оборудование. Однако до этого нужно выполнить несколько ключевых задач.

Сборка самодельного агрегата

Для изготовления измельчителя потребуется подготовить:

1. Набор дисковых пил по дереву с крупными зубьями из твердого сплава – 25 шт. Продаются в магазинах. Посадочный (внутренний) диаметр пил 20 мм, наружный диаметр 180 мм.
2. Шпилька с резьбой М20 – 1 шт. используется в качестве вала. Продается в магазинах или можно изготовить под заказ.
3. Шайбы разделительные толщиной 5 мм, наружным диаметром 130 мм и отверстием 20 мм – 24 шт . Изготовить самостоятельно из пластмассы или пластика.
4. Лист из оцинкованной стали толщиной 1,5 – 2 мм для изготовления бункера и кожуха.
5. Шарикоподшипники – 2 шт. внутренний диаметр 20 мм. Можно б/у.
6. Крепления к шарикоподшипникам – 2 шт.
7. Стальные трубы, швеллер и уголок для изготовления рамы.
8. Шкив на вал электродвигателя – 1 шт. наружный диаметр 60 мм. Подобрать или изготовить.
9. Шкив на вал режущего блока - 1 шт. Наружный диаметр 120 мм. Подобрать или самостоятельно изготовить.
10. Гайки М20 – 2 шт. для вала блока.
11. Гайки, болты и винты для крепежа различных деталей (подшипников, подвижных элементов системы натяжения ремня и т. д.).
12. Приводной ремень - 1 шт.
13. Электродвигатель мощностью 3 кВт. Можно б/у.
14. Кабель и пускатель для подвода питания электродвигателя.

Замечание специалиста: следует обязательно проверить электродвигатель на отсутствие межвиткового замыкания.

Также необходимо подготовить:

• сварочный аппарат;
• болгарку;
• ножницы по металлу или зубило с молотком;
• ключи и отвертки для гаек, болтов и винтов;
• щетки по металлу для зачистки сварочных швов;
• грунтовку и краску для покраски готового агрегата.

Сборку шредера проводят в следующем порядке:

Совет специалиста: бункер,который изготовлен из оцинкованного металла, красить не нужно.

Достоинства измельчителя из дисковых пил:

• простота изготовления;
• высокая производительность;
• возможность перерабатывать ветки большого и малого диаметра;
• зубья пил из твердого сплава практически не изнашиваются и служат долго.

Недостатки:

• щепа забивается между пилами и тогда требуется чистка.

Компактный измельчитель веток будет надежным помощником по уходу за садом.

Смотрите видео, в котором опытный пользователь очень подробно объясняет устройство измельчителя веток, сделанного своими руками:

Виды садовых измельчителей, основные узлы и элементы

Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы. Остаток на сите отправляют на повторное измельчение.

Садовые измельчители классифицируются по виду режущей системы и типу привода.

Режущие системы

Имеющиеся в продаже чипперы могут иметь режущие системы:

• валковые - ветки и кусты;
• молотковые - тонкие ветки;
• фрезерные - твёрдое растительное сырьё;
• с вращающейся турбиной - толстые ветви;
• ножевая - универсальная;

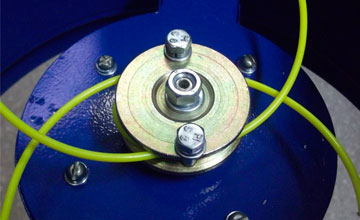

• триммерные (леска вместо ножей) - трава, ботва.

1 - молотковый измельчитель; 2 - фрезерный измельчитель; 3 - измельчитель с фрезерно-турбинными ножами; 4 - ножевой дисковый измельчитель

Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые - ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

Тип привода

Приводы садовых шредеров могут работать на электричестве или использовать двух- и четырёхтактные бензиновые двигатели. На практике, при изготовлении агрегата своими руками, используют двигатель от, который большую часть года простаивает, или снимают мотор с ненужной бытовой техники. Главное при этом, чтобы мощность была достаточной - не ниже 1,1 кВт. Если нет ничего подходящего, можно купить новый двигатель, но в этом случае выгода от самодельного измельчителя уже не так ощутима по сравнению с покупным изделием.

Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

Самодельные ручные измельчители. А - двухножевой измельчитель: 1 - ножи; 2 - противорежущие пластины. Б - многоножевой измельчитель зелени: 1 - ножи; 2 - противорежущие пластины; 3 - рама основания. В - измельчитель корнеплодов: 1 - обечайка; 2 - подшипник; 3 - барабан; 4 - крестовина; 5 - рукоятка; 6 - торцевая стенка корпуса; 7 - щиток; 8 - скатная доска лотка; 9 - подставка; 10 - боковая стенка корпуса

На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором - ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.

Садовые измельчители

В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

1. Стальная рама, где установлены все детали и механизмы.
2. Основной привод - в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
3. Режущие детали.
4. Плавная передача.
5. Защитный кожух.
6. 2 бункера - один подаёт деревянные палки, а другой выгружает щепы.

Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

1. В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
2. Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
3. Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.
4. Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

• Измельчительный механизм;
• Бункер;
• Привод;
• Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

• Механизм для продвижения материала;
• Сито для первичной сортировки измельчённой массы;
• Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна - он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости - в зависимости от размера режущего органа.

Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

• Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
• Дисковая конструкция.
• Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом - на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей - они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 - загрузочный бункер (лист δ1 мм); 2 - окантовка горловины загрузочного бункера (уголок 25х25); 3 - заслонка/задвижка (лист δ1 мм); 4 - болт М6 для стяжки (8 шт.); 5 - обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 - шпилька М8 (8 шт.); 7 - наружный барабан корпуса (труба Ø 270х6); 8 - статор с бороздками (труба Ø 258х6); 9 и 20 - молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 - шпингалет Ø 3 (4 шт.); 11 - гайка М20 с пружинной шайбой; 12 - ось молоточков (круг Ø 22, 4 шт.); 13, 14 - обвязка патрубков (уголок равнополочный 25 мм); 15, 19 - прокладки (резина, лист δ3 мм); 16 - гайка М8 крепления фланца (8 шт); 17 - молотковый ротор; 18 - фланец (лист δ5 мм, 2 шт.); 21 - фиксатор; 22 - приводной вал

Режущий инструмент - пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу - один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически - выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники - детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера - усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами - по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

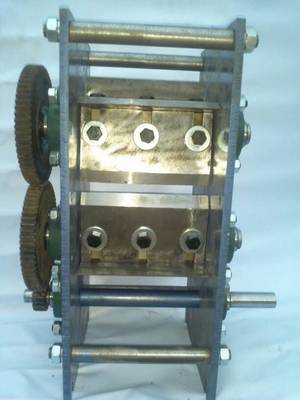

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни - от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Подготовка материала и рамы

При изготовлении щепорезки требуется немало затрат. Если найти материал в хозяйстве, можно значительно сэкономить на создании шредера. Для изготовления рамы могут подойти такие виды металла:

• Равнополочный одинарный уголок, ширина которого 50−63 мм.
• 2 сваренных уголка коробочкой по 35 мм.
• Профиль 4 на 4 см.
• Швеллер, номер которого может быть от 6,5 до 10.
• Круглые трубы диаметром от 32 до 48 мм.

Электродвигатель крепят на листе из стали, толщина которого равна 10 мм, а размеры соответствуют расстоянию между отверстиями на кромке.

Натянуть ремень можно 2 способами:

• Отверстия для крепления двигателя делают продолговатыми. Они должны фиксироваться болтами.
• Плиту ставят с одной стороны на шарниры, а с другой - на шпильки. Это позволяет подтянуть ремень весом двигателя.

Для простого самодельного измельчителя веток для отопления понадобятся 20−25 приставочных шайб диаметром в 2 см и дисковых пил с твердосплавными наконечниками. Это поможет создать рабочую область в 8 см шириной. Снимая или добавляя плиты, можно с легкостью уменьшить или расширить её.

Крепить дисковые пилы вплотную друг к другу запрещено, ведь их зубья толще основания. Чтобы компенсировать разницу, ставят шайбы между пилами. Вал вытачивают из стального стержня на токарном станке. Перед этим необходимо выбрать 2 подшипника. Под их размер и будет вытачиваться вал. Кроме того, нужно изготовить корпус для подшипников с крепёжными кромками. Нередко их можно встретить в магазине или купить с рук.

Далее нарезают резьбу на валу для крепления пил. Вместо маховика применяют стальной круг толщиной 1 см. Также подойдёт шкив, взятой из сельхозтехники. В качестве контрножа может выступать опорная плита из стали. Её нужно вырезать из металла, толщина которого более 1 см.

Для сбора дробильной машины с дисками также потребуется:

• Круги из стали толщиной от 15 до 20 см. Их диаметр должен варьироваться от 40 до 50 см. Он зависит от мощности двигателя.
• Металл в листах на кожух толщиной более 5 мм.
• Металлический лист не толще 2 мм для сварки ёмкостей.
• Болты с гайками размером 12−16.

Для любого типа измельчителя нужно изготовить основу. На неё в итоге будут крепиться механизмы и привод. Варят её из труб и уголков.

1. Высоту подбирают под рост. Важно, чтобы закладывать сырье было удобно.
2. Ширина рамы не должна быть меньше 50 см, иначе конструкция не будет устойчивой.
3. Между стойками варят поперечины, чтобы придать основе жёсткость.
4. Для мобильности шредера к станине крепят колёса и ручку.
5. Двигатель лучше поставить в створе основы. При этом он не должен выпирать.

Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний - обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

За великолепную информацию,благодарим сайты: www.umeltsi.ru, dachnaya-zhizn.ru

Выбор двигателя и определение ременной передачи

Такой показатель, как мощность привода, указывает на толщину веток, которую может переработать самодельный аппарат:

1. Для большинства целей вполне хватает электрических двигателей с показателями мощности 2,5−3,5 кВт, но не меньше 2 кВт. Силовые установки мощностью 1,5 кВт подойдут для обустройства измельчителей для травы и мелких веток. С более крупным мусором они не справятся.
2. Бензиновые или дизельные моторы должны обладать мощностью 5−6 лошадиных сил. Кстати, подобные агрегаты установлены на бытовых мотоблоках и компактных мини-тракторах.
3. Если вы собираетесь приобрести более мощный электромотор, то это может оказаться бессмысленной покупкой. Дело в том, что подобный агрегат употребляет слишком много электрической энергии, но не проявляет высокой продуктивности работы.

Однако количество оборотов электродвигателя практически не играет роли, т. к. необходимая скорость вращения режущих элементов обеспечивается клиноременной передачей.

Чтобы шредер для древесины справлялся со своими обязанностями на ура, ножевой вал должен работать на скорости не больше 1500 оборотов в минуту. Достичь таких показателей можно с помощью выбора подходящего диаметра ведущего и ведомого шкива. Решающее значение отыгрывает не скорость оборота ножей, а получаемый крутящий момент или усилие

Также нет смысла уделять особое внимание расстоянию между шкивами и длине ремня, за исключением слишком длинных ремней, которые существенно снижают показатели КПД передачи.

В качестве примера можно выбрать следующий расчет: берём электрический двигатель на 2800 оборотов в минуту, который будет установлен на дробилку. Идеальным решением станет снижение оборотов на валу вдвое, до 1400 об/минуту. В таком случае диаметры шкивов будут отличаться в два раза. Например, размер ведущего шкива составляет 100 миллиметров, а диаметр ведомого достигает 200 мм.

Заказывая шкивы для клиноременной передачи в токарной мастерской, учтите: лучше отдавать предпочтение шкивам на 3 или 4 ручья, чтобы после можно было менять обороты на рабочем валу с помощью перестановки ремня. В таком случае удастся подстраивать измельчитель под разные условия работы, например, для обработки стеблей кукурузы, подсолнечника или травы.

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

• Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
• Крепежные метизы.
• Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
• Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
• Маховик или материал для его изготовления.
• Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
• Два 307 подшипника.
• Обоймы подшипников, которые в последующем будут приварены к раме.

Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд - установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Сборка агрегата своими руками

Прежде чем приступать к последнему этапу создания, необходимо обработать смазкой сепараторы подшипников. Для этого заранее следует снять пластиковые колпаки.

1. Между пилами на валу кладут шайбы, которые затягивают со всех сторон гайками.
2. Подшипники крепят на вал болтами, а после - на наружный корпус.
3. На вал насаживают маховик и шкив, крепко закрепляя.
4. К зубьям устанавливают вплотную контрножи.
5. Крепят двигатель и передачу, натягивая ремень.

Контрнож рекомендуется устанавливать с помощью болтов. Сварку использовать не стоит, она не позволит регулировать зазор между зубьями и краем плиты. Зубья пил должны находить на контрнож. Как только все детали будут на месте, приходит время монтажа кожуха и ёмкостей для сырья. Их размеры любые, они должны быть безопасны и удобны в эксплуатации. В завершение машину подключают к электросети.

Дробилка для измельчения древесины своими руками

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

• Из профильной трубы сделайте каркас.
• Поместите двигатель внутрь каркаса.
• Поверх двигателя установите отражающий щит из листового металла.
• В отражающем щите прорежьте отверстие для вала.

В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

• Соберите диск с ножами и установите его внутрь.
• Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.

Для изготовления измельчителя веток своими руками нужно изучить все их разновидности. В зависимости от объема перерабатываемого материала следует подобрать конструкцию необходимой мощности. Сделать правильный выбор в конструкции ножей.

Во время сборки некоторые узлы изготавливаются своими руками. Стандартизованные детали закупаются или используются от отслуживших агрегатов. Хорошим вариантом является применение отработавших свой срок аппаратов. К ним относится стиральная машина, болгарка или мотоблок.

Принцип работы агрегата

Принципиальная схема любого измельчителя веток состоит из узлов:

• двигателя;
• 1 или 2 рабочих валов;
• ножей;
• приемного бункера;
• рамы;
• защитного кожуха.

Садовая дробилка устанавливается на колеса. Это создает удобство перемещения в пределах дачи.

Во время работы двигателя, крутящий момент, через цепь или ремень, передается на вал. Расположенные на них ножи перемалывают ветки, которые подаются через приемный короб. Образуется измельченная древесина, которая помещается в компостную яму. Принцип действия напоминает работу мясорубки.

Промышленные агрегаты для ножевого измельчения толстых веток выпускаются большой мощности. Это не требуются в условиях дачного участка. Поэтому для домашних нужд веткорубы меньших размеров изготавливается своими руками.

Разновидности измельчителей

Принципиальное устройство всех видов веткоизмельчителей одинаковое. Различаются они только по мощности двигателя и разновидности ножей.

В некоторых конструкциях устанавливается бензиновый двигатель, в других – электрический. Первый более мощный, занимается измельчением крупных веток. Независим от источника питания. Обладает большей мобильностью. Электрический слабее по мощности и отдаленность работы зависит от длины кабеля. Зато он мобильный за счет своей легкости.

По мощности двигатели различаются:

1. 1. Электродвигатель до 1,5 кВТ. Способны измельчать ветки до 2 см в диаметре. В основном переработка ведется на небольших территориях.
2. 2. 3 – 4 кВт. Справляются с древесиной до 4 см. Применяются в небольшом саду или даче.
3. 3. 6 кВт и более. Работа проводится в больших хозяйствах. Обрабатываются стволы 10-15 см в диаметре.

Как правило, на самодельный агрегат ведется установка двигателя мощностью 4 кВт. Больше ставить нет смысла, поскольку будет большой расход электроэнергии. Для выполнения работ по измельчению веток на дачном участке таких затрат не требуется.

Не имеют особого значения обороты двигателя. Конечная величина вращения ножевого вала составляет 1500 об/мин. Она регулируется диаметрами шкивов.

Передача крутящего момента ведется при помощи цепи, ремня или непосредственно установкой режущего инструмента на вал двигателя.

В зависимости от режущего инструмента веткоизмельчители разделяются:

1. 1. Двухвального типа. Это мощный агрегат, который способен измельчать крупные ветки. На валы устанавливаются несколько ножей. От их количества зависит степень измельчения древесины.
2. 2. Установка с режущим диском. Если мощность двигателя составляет от 3 кВт, то нож крепится непосредственно к его валу. Для агрегатов слабее используется передаточное звено.
3. 3. С дисковыми пилами от циркулярки. Относится к наиболее простым конструкциям.

Изготовление рамы

Какой бы вид устройства ни был, рама имеет примерно одинаковую конструкцию. Сваривается она из труб и уголков в соответствии с рекомендациями:

1. 1. Высотный размер подбирается из расчета роста человека. Чтобы ветки было удобно помещать в бункер.
2. 2. Для устойчивости конструкции ее ширина закладывается от 500 мм. Размер длины не имеет значения, она является свободной величиной.
3. 3. Для жесткости, между стойками, ввариваются поперечины.
4. 4. С целью удобства перемещения, внизу устанавливаются колеса.

Размер рамы согласовывается с параметрами двигателя. Нельзя чтобы он выступал за ее габариты.

Пошаговая сборка двухвального типа

Чтобы сделать такой агрегат создается чертеж. Он оказывает помощь при изготовлении конструкции.

Подбираются необходимые материалы и инструменты:

• двигатель;
• металлические пластины толщиной 10 мм – 2 шт.;
• шестерни – 2 шт;
• шкив – 2 шт;
• вал – 2 шт;
• подшипники – 5 шт;
• ножи;
• металл для корпуса;
• труба из металла;
• гаечные ключи,
• перфоратор;
• сварочный аппарат.

Рама изготавливается в обычном порядке. Если планируется установка 4 ножей, то берется квадратная заготовка и с 2-х сторон вытачиваются валы для вхождения в подшипник. Для 3 ножей нужен круглый брусок, в котором делаются срезы под них. В болванках сверлятся отверстия.

Прикладываются к ним ножи. Намечаются места крепления. Сверлятся отверстия, и в них нарезается резьба.

Формируется барабан, который состоит из 2 стенок, 4 шпилек и защитного кожуха. Для создания стенок используется металл толщиной 10 мм. В них изготавливается по 2 отверстия для подшипников.

На валы устанавливаются подшипники и крепятся ножи. При помощи шпоночного соединения шкив закрепляется на валу. Шпоночный паз формируется при помощи горелки. На раму устанавливается весь механизм: двигатель со шкивом и барабан. Между собой шкивы соединяются ременной передачей.

Изготавливается приемник. Для этого вырезаются в форме трапеции 4 листа металла. Они свариваются в виде короба. Устанавливается он на болты перед барабанным отверстием.

Дисковый измельчитель

Для создания дискового измельчителя готовится чертеж.

Такая конструкция аппарата проще.

Для его изготовления используются материалы и инструменты:

• двигатель;
• трубы;
• листовой металл толщиной 5 мм;
• гаечные ключи;
• перфоратор.

Ножи лучше покупать заводского изготовления, поскольку в них заложена инструментальная сталь, закаленная до 66 единиц по Роквеллу. Чтобы сделать их самостоятельно, нужна рессора, от которой отрезается нужной длинны заготовка. Сначала она нагревается в горне, выравнивается, дозакаляется и остывает. Затем ведется заточка под углом 35-45 градусов. В теле сверлятся отверстия и ножи готовы к установке.

Как вариант, в качестве опоры для агрегата используется труба. В верхней части формируется куб, куда крепится все детали механизма, а снизу колеса.

Берется металл и из него вырезается диск, диаметром 400 мм. В нем сверлится отверстия для установки вала, а также отверстия для крепления ножей. Затем диск устанавливается на вал и весь узел крепится к мотору.

Формирование приемного отсека ведется в том же порядке, как и для двухвального аппарата.

Из набора дисковых пил

Такой вид конструкции относится к наиболее простой. Делается закупка дисковых пил с твердосплавными наконечниками в количестве 20-25 штук. Это величину можно увеличивать. Ножи устанавливаются на вал. Между ними располагаются шайбы диаметром 20 мм. Длина режущей поверхности составляет 80 мм.

Располагать режущий инструмент вплотную нельзя, потому что толщина зубьев больше основания. Шайбы компенсируют эту величину.

Перед установкой ножей на валу нарезается резьба. Затем с 2 сторон ведется зажим гайками.

Рама формируется стандартным способом. Подшипники одеваются на вал и фиксируются на поперечинах рамы.

Ставится двигатель, натягивается цепь и устанавливается приемный бункер.

Изготовление из различных приборов

Для того чтобы изготовить измельчитель веток, можно воспользоваться бытовыми приборами, которые отслужили свой срок. Небольшая доработка даст возможность использовать их по новому назначению: сделать зернодробилку или измельчитель веток.

Главным элементом в этих устройствах является двигатель. Если он в рабочем состоянии, то его только требуется дополнить некоторыми деталями.

Из болгарки

Порядок работы состоит из следующих шагов:

1. 1. Подбирается емкость.
2. 2. Внизу делается отверстие.
3. 3. Через него пропускается ось болгарки.
4. 4. Сверху устанавливается нож.
5. 5. Инструмент надежно закрепляется.

При вращении нож не должен задевать стенок емкости. Внутрь засыпаются ветки и болгарка включается на минимальные обороты.

Из мотоблока

Чтобы изготовить измельчитель из мотоблока потребуются материалы и инструменты:

• мотоблок;
• ножи;
• подшипник;
• швеллер;
• листовой материал;
• электрорубанок;
• сварочный аппарат;
• молоток;
• болгарка;
• дрель;
• набор ключей.

Основание формируется из швеллера. На нем устанавливается вал от электрорубанка, нож и шкив. От мотоблока крутящий момент подается через ременную передачу на шкив и вал.

Формируется приемный бункер.

Все элементы конструкции ставятся на мотоблок.

Изготовление измельчителя веток своими руками дает значительную экономию. Заводские модели стоят дорого. В домашних условиях для этого приспосабливаются подручные средства. Даже если придется закупать некоторые узлы или отдавать их на изготовление, все равно это обойдется значительно дешевле покупного изделия.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников.

Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора.

Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

• дисковыми (с тремя лезвиями);

• фрезерными;

• фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.

Из инструментов потребуются:

• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Следует помнить, что каркас должен быть устойчивым. От этого будет зависеть безопасность работы с устройством.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгаркидлиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
• в них вставляют пилку электролобзика и вырезают трапеции;
• обрабатывают срезы напильником или наждачной бумагой;
• по центру днища высверливают отверстие под вал измельчителя;
• из стальной сетки вырезают круг размерами по диаметру дна;
• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
• концы будущих опор сплющивают молотком;
• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
• сверлят по отметке отверстия;
• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
• собирают мотокосу;
• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской - это зависит от толщины измельчаемых растительных стеблей.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

• дрелью либо перфоратором;
• старым рабочим пылесосом;
• ненужной электропилой;
• двигателем от насоса;
• бензиновым или электрическим мотоблоком;
• любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер - это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Стоимость садовых измельчителей, которые можно купить в магазинах, довольно высока, особенно если речь идет о популярных моделях определенных брендов.

Поэтому такие устройства некоторые пробуют сделать самостоятельно.

В этой статье мы расскажем о различных моделях самодельных садовых измельчителей веток для дачи и дадим пошаговое руководство по изготовлению таких устройств.

Все самоделки можно условно разделить на 3 типа :

• щепорезы;
• мульчеры;
• шредеры.

Щепорезы предназначены для измельчения веток и полностью высохшей крупной зеленой массы, то есть толстых стеблей.

Они плохо подходят для переработки и измельчения свежей или слегка подсушенной зеленой массы, то есть:

• листьев;
• травы;
• ботвы.

Чаще щепорез делают в форме роторной рубительной машины . О том, как устроен данный аппарат, его принципе работы, и как сделать его самостоятельно, мы рассказывали и показывали на видео в этих статьях:

Самодельный аппарат данного типа эффективно перемалывает ветки определенной толщины, превращая их в мелкую щепу, которую можно использовать в качестве :

• и агротехнического садового участка;
• красителя и ароматизатора при ;
• топлива при различных продуктов;
• подсыпки животным и птицам;
• и печей.

Мульчер предназначен для измельчения свежей и подсохшей зеленой массы, но не подходит для переработки сухой ботвы и любых веток. Его основа – лесковый режущий модуль, о котором мы рассказывали .

Порубленную зеленую массу можно применять только в качестве декоративной или агротехнической мульчи , отчего и возникло название устройства.

Шредер предназначен для грубого измельчения веток, поэтому готовую щепу используют только для отопления.

В промышленных шредерах предусмотрена возможность изготовления щепы нормального размера, но в самодельных устройствах наиболее важным качеством считается простота конструкции и легкость изготовления, что и становится причиной увеличения размера щепы.

Выбор типа двигателя: электрический или бензиновый?

При выборе двигателя для самодельного измельчителя необходимо учитывать доступность компонентов .

Если в гараже есть хороший бензиновый мотор подходящей мощности (2–5 л. с.), то его можно установить на большинство садовых измельчителей веток, сделанных своими руками.

Бензиновый двигатель сделает измельчающую установку автономной , поэтому ее можно будет использовать даже там, где нет возможности подключиться к розетке.

Если же аппарат будет работать только неподалеку от розетки, то лучше отдать предпочтение электромотору . Даже если его придется покупать, разница в эксплуатационных расходах быстро компенсирует ваши затраты .

Стоимость часа работы садового электрического измельчителя в 7–10 раз меньше, чем устройства, на котором установлен двухтактный бензиновый мотор, или в 10–12 раз меньше, чем у установки с четырехтактным бензиновым двигателем.

Это связано как с разницей в стоимости электроэнергии и бензина , так и в расходах на обслуживание бензиновых моторов.

Еще один фактор , который влияет на выбор двигателя – удобство его установки . Бензиновые моторы хорошо работают лишь тогда, когда их вал расположен горизонтально.

Поэтому для подключения к вертикальному валу измельчителя, а именно так устанавливают вал мульчера, потребуется редуктор, обеспечивающий поворот на 90 градусов. То есть придется тратиться не только на двигатель, но и на редуктор . А электромотор хорошо работает при любом расположении вала, поэтому можно обойтись без редуктора.

Составление чертежа

Для того, чтобы не пришлось переделывать частично собранный садовый аппарат, необходимо грамотно составить чертеж, учтя в нем размеры и форму всех доступных деталей.

В этом помогут многочисленные форумы, на которых пользователи обсуждают наиболее удачные конфигурации и технические решения .

Кроме того, там также делятся опытом самостоятельного изготовления измельчителей садовых отходов и мусора, выкладывая не только чертежи, но и фото с видео своих устройств, а также оставляют отзывы об их работе.

При составлении схемы вы сможете определить расположение крепежных отверстий и сварных швов . Это позволит сначала сделать отдельные детали с заранее просверленными отверстиями, а затем без подгонки прикрепить к ним соответствующие агрегаты.

Готовые чертежи можно найти в интернете, после чего на их базе самому сделать новый чертеж с размерами, в котором будут учтены особенности доступных деталей и механизмов .

Основное преимущество этого способа в том, что он избавляет от необходимости самостоятельно определять и просчитывать общую конфигурацию готового устройства и расположение основных элементов.

Вот чертежи некоторых устройств, которые можно использовать в качестве базовых:

1. Чертеж 1 – Это стандартная конструкция стационарного роторного щепореза, который хорошо работает в качестве садового измельчителя.
2. Чертеж 2 – Это конструкция одного из валов двухвалкового шредера. С некоторыми изменениями его можно использовать и в шредерах с одним валом.
3. Чертеж 3 – Устройство двухвалкового шредера.
4. Чертеж 4 – Чертеж измельчителя травы с электромотором, однако вместо электродвигателя можно установить болгарку или дрель.

Тематические форумы

Чтобы сделать нормально работающий садовый измельчитель любого типа, необходимо не только понимать общие принципы его работы и предъявляемые к нему требования, но и ознакомится с опытом тех, кто уже сталкивался с такой работой.

В интернете есть много тематических форумов, на которых пользователи обсуждают собственные самоделки и делятся опытом их использования, поэтому там можно почерпнуть много важной информации.

Самостоятельное изготовление

В этом разделе мы представим пошаговое руководство по самостоятельному изготовлению шредера и мульчера , а подробную инструкцию о создании щепореза вы сможете найти .

Способ изготовления мульчера зависит от доступных компонентов.

Его можно сделать из болгарки, установив на нее вместо диска леску, или из обычного асинхронного двигателя со скоростью вращения вала 1,5–3 тысячи об/мин.

В первом случае необходимо поместить болгарку с леской в какую-нибудь трубу или емкость , которая ограничит разлет порубленной травы , а во втором — можно сделать полноценный измельчитель.

Мульчер

Для изготовления самодельного садового электрического мульчера для переработки тонких веток и травы потребуются :

• асинхронный двигатель переменного тока мощностью 1,5 или больше кВт с крепежной площадкой (подошвой) перпендикулярной валу;
• стальная труба с внутренним диаметром 30–50 см;
• стальной уголок с размером полки 15–30 мм;
• стальной прут диаметром 8–15 мм.

Также будут необходимы стальная пластина для крепления электромотора, переходник для крепления барабана к валу и барабан для лески.

Если нет барабана для лески или мульчер будут использовать для переработки жесткой ботвы, то вместо барабана можно установить 1–3 стальные полоски, поставив их под равными углами . Кромки полосок желательно заточить, это улучшит производительность и снизит нагрузку на двигатель.

Главное, чтобы отверстие для крепления к валу было точно посередине , иначе возникнет сильная вибрация, которая приведет к появлению гула и резкому снижению ресурса подшипников.

Вот порядок действий, которые необходимо выполнить , чтобы сделать мульчер:

1. Трубу обрезают с обеих сторон под углом 90 градусов. Длина отрезанного участка должна составлять 40–60 см. Пластину для крепления двигателя обрезают по размеру подошвы, просверливают дырки в необходимых местах (под вал и крепежные болты), после чего крепят двигатель для проверки.
2. Если все нормально, то двигатель снимают и к нижней части пластины приваривают 3 уголка , расположенные относительно друг друга под углом 120 градусов.
3. На пластину устанавливают двигатель , фиксируют болтами и крепят на него барабан. Если барабана нет, то вместо него ставят стальные полоски или металлические ножи от любого триммера. Возможно, придется ставить переходник, который компенсирует разницу в диаметре вала или удлинителя и диаметре отверстия ножа.
4. Пластину с приваренными уголками устанавливают на верхний край трубы , располагая так, чтобы вал двигателя оказался максимально близко к центру трубы, затем приваривают уголки к трубе и обрезают лишнее.
5. Вместо сварки можно использовать соединение на болтах , это усложнит монтаж, зато сильно облегчит обслуживание аппарата. Для этого каждый уголок обрезают впритык к стене, затем приваривают «пятку», то есть небольшую стальную пластину с отверстием под болт, к обратной стороне которой приварена гайка. Затем просверливают отверстия в корпусе трубы и крепят подвеску двигателя на болтах.
6. Так же можно разрезать корпус (трубу) на 2 части по уровню края вала, затем к любой из частей приварить крепежные пластины с гайками , а на соответствующих местах другой части трубы просверлить отверстия.
7. Из стального прута делают сетку с размером ячеек 3–5 см . Если корпус сделан неразборным, и подвеска мотора закреплена с помощью сварки, то сетку крепят на болтах, чтобы можно было снимать для чистки и замены лески. В установке с разборным корпусом или съемной подвеской двигателя сетку можно крепить с помощью сварки. Иногда вместо сетки делают сплошное дно, в котором прорезают круглое отверстие, играющее роль сита.
8. К нижней части корпуса приваривают ножки из уголка , отклоняя их наружу на 20–40 градусов. Длина ножек должна быть достаточной для того, чтобы под мульчер можно было подставить ведро. К низу каждой ножки желательно приварить «пятку» — то есть кусок стальной пластины размером 5х5 см. Длина каждой ножки, равно как и угол отклонения, должны быть одинаковы, чтобы вся конструкция была устойчивой.
9. Перед каждым пуском открывают доступ к барабану и проверяют состояние лески , при необходимости меняют ее. Если вместо лески установлены ножи, то проверяют их состояние и заточку, чтобы при необходимости заменить или заточить.

Шредер

Несмотря на то, что конструкция шредера гораздо проще, чем многих других измельчителей древесины, сделать его самостоятельно достаточно сложно из-за очень высокой общей стоимости деталей, которые нужно делать на заказ, используя определенные сорта стали.

Поэтому в быту более популярна упрощенная модель шредера с самодельными ножами из автомобильных рессор и стальных уголков.

Для изготовления такого самодельного электрического садового измельчителя потребуются :

• листовая сталь толщиной 20 мм;
• листовая сталь толщиной 2 мм;
• стальные шестерни одинакового размера и шага с наружным диаметром 8 и более см;
• асинхронный электромотор мощностью 3 и более кВт;
• мощный редуктор с передаточным числом 50–100 (чем больше передаточное число, тем меньше скорость вращения валов, но выше крутящий момент);
• стальной уголок с размером полки 50 мм;
• рессора от легкового автомобиля;
• ровный стальной прут диаметром 40–50 мм (можно использовать один из валов коробки передач или вал от какого-то другого оборудования, если он подойдет по диаметру);
• подшипники.

Вот порядок действий :

1. Отрезают от стального прута 2 куска, один длиной 35–40 см, второй длиной 40–45 см.
2. Отрезают 4 куска уголка длиной 25–30 см.
3. Приваривают на каждый прут по 2 уголка, чтобы получился квадратный вал .
4. Из тонкой листовой стали вырезают 4 круга , наружный диаметр которых равен наружному диаметру подшипников, а внутренний равен наружному диаметру вала.
5. Круги надевают на валы и приваривают к уголкам .
6. Из рессоры нарезают 8 кусков , длина которых на 2 см меньше длины вала, после чего одну из длинных сторон затачивают под углом 30–40 градусов. Чем меньше угол, тем лучше нож будет рубить древесину, но и тем быстрей затупится.
7. В каждом ноже сверлят 3–4 крепежных отверстия , затем сверлят согласованные с ними отверстия в уголках валов (диаметр этих отверстий должен быть немного меньше, чтобы в них можно было нарезать резьбу). При этом каждый нож должен выступать настолько, чтобы ножи обоих валов соприкасались друг с другом при встрече. В готовых отверстиях валов нарезают резьбу.
8. Из толстого стального листа вырезают детали корпуса . Его размер может быть любым, главное, чтобы ширина была равна расстоянию между подшипниками на валу, а высота не была меньше расстояния между дальними ножами обоих валов. Всего нужно 8 деталей – 2 боковых стенки, верхняя и нижняя стенки, 4 усилителя.
9. В боковых стенках прорезают отверстия для подшипников . Это очень ответственная операция, поэтому ошибка даже в 1 мм приведет к серьезным проблемам.
10. Боковые части приваривают к нижним, затем приваривают усилители – 2 штуки сверху с передней и задней сторон, 2 штуки снизу также с передней и задней сторон.
11. Выбирают способ крепления шестеренки к валу – чаще всего для этого применяют сварку или шпоночное соединение (этот вариант подходит лишь для переработки тонких веток, попытка измельчить толстые ветки может привести к обрыву шпонки).
12. Соединяют ведущий (более длинный) вал с редуктором . Для этого можно использовать цепную или шестеренчатую передачу, а также переходную муфту из толстостенной стальной трубы.
13. Присоединяют электромотор к редуктору.
14. Если корпус получился неустойчивым, то снизу приваривают 4 ножки , отставленные под углом 25–35 градусов и оснащают их пятками размером 5х5 или 10х10 см.

Измельчители из болгарки и другого инструмента

В качестве основы для создания садового измельчителя можно использовать :

• болгарку;
• дрель;
• триммер.

Болгарка , благодаря большой мощности двигателя и высоким оборотам может измельчать тонкие ветки и траву, однако для этого ее необходимо жестко прикрепить к вертикальной поверхности и сделать в этой поверхности входное отверстие.

Для измельчения травы можно использовать трехлопастный нож от триммера, а для переработки веток нож нужно будет делать из инструментальной стали на заказ. Можно сделать нож из вязкой стали, а сменные лезвия из максимально прочной.

Дрель применяют так же, как и двигатель мульчера, фиксируя любым способом. Из-за низкой скорости вращения патрона бессмысленно устанавливать барабан, поэтому изготавливают вал, к которому приваривают или крепят иным способом ножи.

Триммер также используют совместно с корпусом мульчера, закрепив так, чтобы барабан с леской был параллелен поверхности сита.

Видео по теме

На данном видео показан самодельный измельчитель веток в процессе работы:

Вывод

Основное преимущество самодельного устройства в том, что оно обходится во много раз дешевле купленного в магазине. Кроме того, изготавливая садовый измельчитель самостоятельно, можно оптимизировать его для переработки определенных материалов.

Теперь вы знаете:

• какими бывают самодельные устройства;
• что необходимо для их изготовления;
• как сделать их своими руками.

Вконтакте
