Торговая марка Kermi принадлежит немецкому холдингу AFG Arbonia-Forster-Holding AG. Под этой маркой выпускаются стальные панельные радиаторы. При немалой цене спрос на них устойчивый — качество высокое, технические характеристики позволяют использовать не только в системах индивидуального, но и централизованного отопления (с некоторыми ограничениями).

Особенности конструкции

Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.

Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит, что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.

В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.

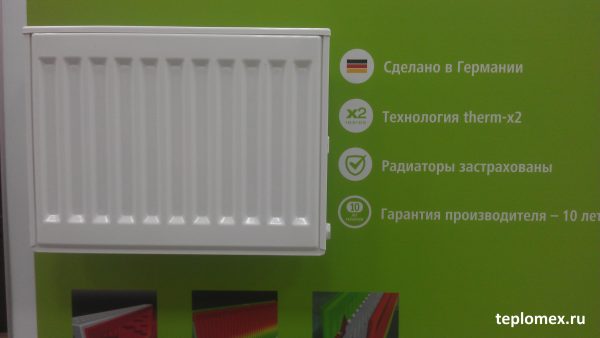

Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с любого типа, .

Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные . Параметры балансировки были определены в результате исследований. Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.

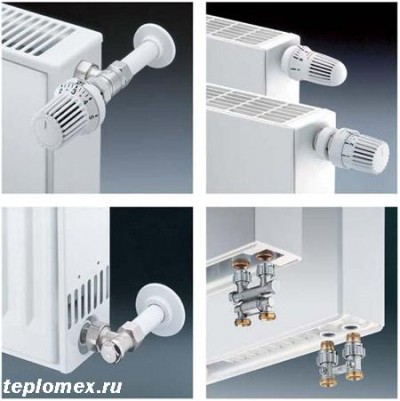

Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).

Модели панельных радиаторов Kermi

Есть два основных типа: гладкие и профильные. Гладкие имеют абсолютно ровную лицевую панель — называются Plan, профильные — называются Profil — и имеют привычную слегка гофрированную поверхность.

В группе гладких радиаторов есть модели Plan-V, которые маркируются как FKO. Это те самые радиаторы «Керми» с нижним подключением, причем в трех вариантах: левым, правым, или по центру.

Модели Plan-K — это вариант с боковым подключением (маркировка FKV). В этой группе есть вариант под замену старых чугунных радиаторов — с межосевым расстоянием 500 мм и 900 мм. В этом случае не нужно будет переваривать подводку (если трубы в нормальном состоянии).

Радиаторы FKO и FKV выпускаются типов 10, 11, 21, 22, 33. Первая цифра — количество панелей, по которым течет теплоноситель, вторая — количество дополнительных конвективных пластин.

В группе гладких панельных батарей есть Plan-V гигиенический — без дополнительных ребер и крышек. Такие модели требуются для медицинских учреждений или для тех, кто страдает аллергией. Большое количество ребер способствует накоплению пыли, а малые расстояния между пластинами усложняют уборку. Гигиенический вариант лишен этого недостатка.

Есть необычный Kermi Verteo Plan. Это вертикальный гладкий панельный радиатор. Он пригодится в тех случаях, когда места для установки широкого радиатора найти не удается. Но нужно иметь в виду, что его рабочее давление ниже, чем у всех остальных моделей — 6 Бар.

Профильные радиаторы Kermi есть в двух модификациях — Profil -V и Profil -K — линейки с нижним (V) и боковым (K) подключением. Есть также модификация вертикальных радиаторов Verteo Profil. Типы этих панельных батарей такие же, чуть меньше глубина (на 2-3 мм).

Радиаторы «Керми»: характеристики

Гладкие и профильные модели с боковым и нижним подключением имеют такие технические характеристики:

• Рабочее давление до 10 Бар;
• Испытательное до 13 Бар;
• Максимальная температура теплоносителя +110 o C;
• Входные патрубки G 3/4” или G 1/2”;
• Высота от 300 мм до 900 мм;
• Длина от 400 мм до 3000 мм.
• Тепловая мощность зависит от типа, высоты и длины.

В видео подробно рассказано о типах батарей Керми, о способах подключения — боковом и нижнем, о том, как подключать разные типы труб и что для этого нужно.

Особенности эксплуатации

Любые радиаторы требуют очистки от пыли два-три раза за сезон: пыль сильно снижает теплоотдачу. К тому же в потоках теплого воздуха она поднимается верх, и может вызывать приступы аллергии. Но некоторые модели (кроме типа 10 и гигиенических) панельных радиаторов со всех сторон закрыты: стоят боковые крышки и решетка вверху. Снаружи никаких защелок или других приспособлений не видно.

Есть только на боковой панели пластиковый логотип «Kermi». Вот он и служит ключиком. Левый край логотипа оттягиваете на себя, проворачиваете его немного вниз. Открывается отверстие. Но логотип нужно еще провернуть против часовой стрелки до тех пор, пока он не открутится (он закручивается на пластиковый штырь с резьбой, так что сильно не тяните). Но левый край нужно все время оттягивать — там есть наплыв-фиксатор, который может поцарапать краску. После того, как логотип снимете, можно боковую пластину оттянуть вниз, чтобы она снялась с фиксаторов. Если есть в модели вентиль — снимайте сначала левую панель, справа стоит вентиль и мешает. После того как сняли боковушки, крышку ничего не держит. Можно чистить.

Сборка идет в обратном порядке: устанавливаете верхнюю решетку, потом боковины (сначала правую, потом левую), и потом уже логотипы.

Человек, еще издревле, всегда стремился к тому, чтобы обеспечивать себе максимально комфортные условия проживания, обустраивая свой быт. Собственно, за счет подобного рода стремлений и создавались условия, помогающие ему прогрессировать. Вещи и предметы быта, окружавшие человека, те, с помощью которых он готовил пищу, обогревал жилище и прочее, подвергались различного рода изменениям.

Видоизменялись их форма и вид, они становились проще и практичнее в обращении. Цель одна – создание максимально комфортных условий для жизни того, кто эти вещи придумывал и усовершенствовал. Возьмем в качестве примера обогрев жилища. Это обязательная мера, необходимая для выживания.

Все начиналось с обычных костров в пещерах, которые «подкармливали» дровами. Затем костры начали обкладывать камнями, что сильно упростило возможность приготовления на них пищи. Дальше – больше: из камней выкладываются очаги, делаются дымоотводы. Вот Вам практичность, вот вам удобства и комфорт.

В век современных технологий, когда мы освоили электричество, на смену, уже кажущимся неудобным и очень громоздким пришли стальные радиаторы Керми. А помимо них, панельные стальные радиаторы kermi, отличающиеся компактностью и высокой производительностью.

Радиаторы Керми: таблица типов и отличительных технических характеристик

Итак, что же собой представляют стальные радиаторы отопления Керми и какие лучше? Какие модификации у данных радиаторов существуют? Насколько сложен монтаж каждой из представленных моделей, и каким образом он осуществляется? Обо всем этом читайте ниже, подробности там.

В самом начале хотелось бы сказать о том, что немцы и качество это две взаимосвязанные вещи. С гордостью хотелось бы сообщить о том, что производителем радиаторов kermi является Германия. Немецкое качество, и больше тут нечего добавить.

Радиаторы Керми можно разделить на несколько групп , конечно же условно:

— радиаторы из алюминия;
— стальные радиаторы отопления Керми;
— радиаторы биметаллические;
— отопительные радиаторы, над которыми поработал дизайнер;

Радиаторы Kermi, разработанные дизайнером, гармонично вольются в интерьер вашего загородного дома или дачи, красиво дополнив его своим присутствием.

Помимо вышеназванного разделения существует еще одно:

— радиаторы монолитные;
— радиаторы секционные;

Несомненным плюсом секционных радиаторов является их компактность, за счет небольших размеров их можно разместить даже в самых неожиданных местах. Вписаться в интерьер для батарей секционного типа сложным не представляется.

Но существуют и минусы – резиновые прокладки. При использовании, например, антифриза прокладка быстро приходит в негодность и нуждается в замене. К радиаторам секционного типа можно отнести биметаллические и алюминиевые радиаторы.

Существуют еще разновидности радиаторов Керми, причем, различаются они уже по типам. Так существуют:

— радиаторы типа Kermi fko – радиаторы с боковым подключением

— радиаторы типа Kermi fkv – с нижним подключением .

Очень удобное решение, благодаря которому можно осуществить монтаж в любом месте, где вам захочется.

Стальные радиаторы Керми с боковым и нижним подключением

Выбор радиаторов на сегодняшний день очень и очень велик. Довольным останется даже самый привередливый и придирчивый покупатель. Но среди этого множества все же можно выделить радиаторы, пользующиеся наибольшей популярностью, по сравнению с другими моделями.

Хочется представить вашему вниманию стальные радиаторы отопления Керми . Используются данные водяные радиаторы преимущественно в загородных домах или на дачах, это связано с тем, что они не рассчитаны на большое давление. Тепловая инерция у панельных радиаторов Керми невысока, а вот теплоотдача, напротив.

При наличии устройства, которое , реакция радиатора на его команду будет незамедлительной и оперативной. Популярность стальных панельных радиаторов объясняется еще и тем, что в их случае наблюдается идеальное соотношение цена-качество. Если перед вами возникает вопрос — какие лучше стальные радиаторы отопления, то выбрав немецкого производителя, вы не разочаруетесь.

Стальные радиаторы Керми

Как подключить радиаторы отопления Керми

Монтаж радиаторов отопления – это очень важный момент, подходить к которому спустя рукава не стоит. Энергоресурсы нынче дорогие, а посему тепло, которое дают нам отопительные системы, нужно использовать рационально.

Вот несколько советов , которые помогут воплотить в жизнь все вышеописанное:

— не важно из чего изготовлен ваш радиатор водяного отопления Керми, расположить его следует под окном. Это объясняется очень просто: холодные потоки воздуха, идущие от окон, будут блокироваться теплыми потоками, выделяющимися от батарей.

— декорирование радиаторов панелями лишит помещение как минимум 15-20% тепла;

— разместите за радиатором пару-тройку тонких металлических пластин, оснащенных . КПД значительно вырастет.

Подарите себе комфорт и удобство, проведите отопление Керми, купив секционный или монолитный радиатор водяного типа, обладающий оптимальными техническими характеристиками. Огромный выбор радиаторов Керми, а также все для Керми представлено в Интернет-магазинах.

13.09.2017 06:48

Требуемая тепловая мощность радиаторов Kermi зависит от:

• площади помещения;
• объёма помещения;
• теплопотерь помещения;
• характеристик теплосистемы.

Определение мощности радиаторов, исходя из площади

Строительные нормы определяют средний расход тепла на 1 м2 пола помещения – 100 Вт. Это очень приблизительный показатель, поэтому чаще прибегают к использованию формулы Q= (2So+Sp+Sns)(0,54Dt+22), где:

• Q – искомая совокупная теплоотдача радиаторов;
• Dt – разница между уличной и внутренней температурой;
• So – площадь окон;
• Sp – напольная площадь;
• Sns – площадь «уличных» стен.

Выбирая модель Kermi (радиаторы), мощность рассчитывают по этой формуле, но с учётом теплопотерь, свойственных конкретному помещению. Точные показатели могут определить специалисты.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

• в панельных зданиях – 0,041 кВт;
• в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

• 1 наружная стена – 1,1;
• 2 наружные стены и 1 окно – 1,2;
• 2 наружные стены и 2 окна – 1,3;
• окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.

Выбор типа радиатора Kermi с учётом необходимой мощности

Таблица демонстрирует мощность различных радиаторов бренда. Красным выделены подходящие к нашему случаю значения. Эти батареи можно устанавливать в помещении с похожими характеристиками.

Но для радиаторов Kermi таблица мощности работает только при условии соблюдения средних значений температуры теплоносителя и воздуха в помещении:

• t теплоносителя (подача) – 70 градусов;
• t теплоносителя (обратка) – 65 градусов;
• t воздуха – 20 градусов.

Если системные характеристики отличаются от средних, требуется умножение полученной мощности на ещё один коэффициент. Последний можно определить с помощью таблицы.

Технические характеристики и подключение

Радиаторы немецкой марки Kermi (Керми) стали одной из самых популярных на российском рынке позиций; их охотно сегодня используют многие наши соотечественники в отоплении своих домов.

Kermi действительно в своем сегменте стали признанным лидером. Их стальные панельные радиаторы (и не только) стали широко известны в мире, а популярность, как известно, вторая составляющая успеха. И качества. Сегодня компания выпускает уже не только ставшие традиционными для нее стальные батареи, но также и биметаллические. У них два типа подключения – нижнее и боковое. И три разных толщины метала.

Стальные радиаторы более подходят для загородных домов, в которых давление не столь высокое, как в городе. Радиаторам из стали опасны гидроудары; биметалллические батареи способны держать давление до 30 атмосфер.

Чтобы не отнимать ваше время, описывая их внешние достоинства, предлагаю ниже посмотреть небольшое видео об этих устройствах, благодаря чему сможете составить о них собственное представление.

У потребителей есть интерес к разным моделям, в том числе к декоративным батареям с необычным стильным дизайном

Теплотехника серии радиаторов фирмы «Керми» в основном предназначена для индивидуальных домов и коттеджей, и имеют соответствующий внешний вид: изысканный, элегантный, благородный. Нельзя сказать, что они дешевы, но, говорят, затраты оправдываются высокой степенью комфорта.

Вообще-то работа любого жидкостного радиатора построена на одном принципе - теплоноситель (в данном случае это вода) поступает в радиаторную емкость и замедляет свое движение, мало-помалу остывая и передавая передает тепло в помещение.

Главным достоинством этих приборов считается высокая удельная тепловая мощность. Так вот радиаторы Керми считаются очень мощными.

Батареи тепло передают тепловым излучением от лицевой поверхности и имеют очень приличную теплоотдачу. Обычно они устанавливаются в автономных системах отопления, поскольку рассчитаны на невысокое рабочее давление.

Трудно не согласиться с тем, что внешний вид радиаторов марки Керми довольно эстетичен. Батареи имеют различные размеры. Выпускаются в основном радиаторы белого цвета, покрываются они специальным порошковым покрытием (как утверждает производитель, экологически чистым! Опровержений я пока не встречал, так что вполне возможно, это правда), которое вроде как позволяет дольше удерживать температуру. Но бывают декоративные модели, отличающиеся от основной линейки и цветом, и дизайном.

О производителе

Немецкая компания Kermi основана в далеком уже 1960 году. С 1967 г. фирма плотно занялась выпуском стальных панельных радиаторов. (Кстати, с 1976 г. она также вплотную занимается производством душевых кабин). И уже к 1975 г. Kermi добилась лидирующего положения в данном сегменте. Конечно, более всего Kermi знают в самой Германии, но они также хорошо известны и в других странах Европы.

На российском рынке эти отопительные батареи проявили себя относительно не так давно, но им доверяют. Да и 5-летняя гарантия от производителя, безусловно, подкупает.

Характеристики

Каждое из выпускаемых на рынок белоснежных изделий бренда Kermi оборудуется боковой панелью и верхней решеткой. Каждая батарея перед выходом на рынок проходит испытания на заводе под давлением 10-13 бар.

В комплекте с самим прибором производитель поставляет также специальные заглушки для сброса воздуха и прикладывает кронштейны.

Количество у радиатора панелей указывается на маркировке:

• тип 10-й - одна панель;
• тип 11-й - панель с оребрением;
• тип 21-й - пара панелей и одно оребрение;
• тип 22-й - пара панелей и пара оребрений;
• тип 33-й - три панели и три ряда оребрения.

Благодаря завидному разнообразию типоразмеров радиаторов их можно подобрать к любому помещению и любому месту.

Если для массивного радиатора габаритами 300 x 2000 мм понадобится достаточно просторное помещение, а иногда его есть возможность собрать едва ли не на улице под окном, то компактные модели радиаторов Керми (например, в 45 мм по глубине) вполне не сложно и дома смонтировать.

Стальные панельные радиаторы отопления марки Kermi - безупречные по качеству приборы, обладающие высокой теплоотдачей и стильным дизайном.

• Высота в диапазоне 300-900 мм;
• Длина в диапазоне 400-3000 мм;
• Радиаторы Керми производятся однослойными, двуслойными и трехслойными.

Панельные стальные радиаторы Kermi по конструкции представляет собою пару панелей, соединенных металлическими трубами, где протекает нагретый теплоноситель. Конструкция обычных радиаторов подразумевает циркуляцию теплоносителя одновременно по двум панелям, в данном случае получается равномерный разогрев поверхности радиатора. Еще совсем не так давно подобный метод подогрева теплоносителя считался максимально рациональным.

Но стальные радиаторы Kermi, изготовляемые по особой технологии Therm X2, сделаны иначе. Теплоноситель в радиаторах вначале проходит сначала сквозь переднюю панель, а после этого он по трубам подается в заднюю панель.

Подобная циркуляция теплоносителя способствует более быстрому нагреванию передней панели, что повышает мощность собственно теплового излучения. В задней радиаторной панели циркулирует слегка охладившийся теплоноситель, в силу чего панель прогревается несколько дольше.

Считать ли данный нюанс недостатком конструкции? Пожалуй, даже наоборот. Дело в том, что задняя панель радиатора играет в данном случае роль хорошего экрана, благодаря которому предотвращаются лишние тепловые потери и почти нет бесполезного расхода энергии на прогрев стены.

Мощности

Когда говорят о достоинствах Керми, считается нужным вспомнить о такой инновационной технологии, которая запатентована компанией, как ThermX2. Именно благодаря тому, что теплоноситель в батарее вначале прогревает наружную панель, обращенную в помещение, и только после этого поступает в заднюю панель, прибор обеспечивает экономию тепловой энергии до 11%.

У панельных радиаторов Kermi Profil - Kompakt FKO предусмотрено боковое либо нижнее подключение. Приборы Kermi FKO, имеющие боковое подключение, предназначаются для обогрева помещений как в стандартных отопительных системах с температурами теплоносителя до 110 град. С, так и в системах, имеющих более низкие температурные показатели.

Батареи Керми возможно подключить к системе с любой стороны (справа или слева). Приборы Kermi хорошо функционируют в отопительных системах, основанных на принудительной циркуляции теплоносителя.
Радиаторы Kermi Profil - Ventil FKV, с базовым нижним подключение предназначены для работы в самых разных системах отопления при любой температуре теплоносителя. В радиаторы Керми монтируются специальные термостатические клапаны.

Радиаторам ничто не препятствует работать в отопительных системах с любым вариантом циркуляции теплоносителя.

Монтаж радиаторов Kermi

Заметка для покупателей о радиаторах Керми Тип 22, характеристики, отзывы, вопросы. Отличия между Kermi FTV и Kermi FKV 22. Особенности покрытия батарей. Пример расчета межосевого расстояния для радиаторов Kermi.

Для создания тепла и уюта в своем доме многие выбирают радиаторы бренда Керми. Это немецкая компания, выпускающая разные модели стальных панельных батарей отопления уже более полстолетия. Несмотря на свою компактность они обладают отличными показателями теплоотдачи. А привлекательный внешний вид позволяет вписать батареи в любой современный интерьер.

Самой популярной моделью является Kermi 22 500 500 . Прибор состоит из двух стальных панелей, между ними расположены два конвектора, которые выполнены в виде П-образного оребрения. Отличительная особенность – применение при изготовлении батарей уникальной технологии Керми Therm х2. Благодаря особой конструкции теплоноситель сначала поступает в лицевую панель, так что в первую очередь нагревается воздух в комнате. Задняя панель нагревается позже и работает как экран.

Кстати до внедрения инновации Therm x2 радиаторы Керми с нижним подключением имели аббревиатуру FKV, однако они уже сняты с производства.

Технические характеристики Керми 22 тип :

• Максимальная температура теплоносителя – 110 градусов Цельсия.
• Мощность зависит от размеров. При температурном режиме 90/70/20 и размерах 500х500 мощность радиаторов Керми 22 составляет 965 Вт.
• Рабочее давление – 10 атмосфер.
• Максимальное опрессовочное давление – 13 атмосфер.
• Толщина – 100 мм.
• Высота – от 200 до 900 мм.
• Ширина – от 400 до 3 000 мм.
• Межосевое расстояние - для FKO нужно от высоты отнять 54 мм, например для Радиатора Kermi 22 500 500 данная величина составит 500 мм - 54 мм = 446 мм; для FTV расстояние между трубками равно 50 мм.
• Серийный цвет – белый Kermi RAL 9016

В зависимости от типа подключения есть два варианта исполнения.

1. Радиаторы Kermi FKO 22 . Это модели с боковым подключением, подводка труб осуществляется слева или справа.

2. Радиаторы Kermi FTV 22 . Батареи с нижним подключением. Преимущество перед FKO 22 заключается в возможности спрятать трубы в пол или под плинтус. Ввиду повышенной сложности изготовления этих приборов, а также из-за их высоких эстетических качеств стоимость Керми FTV выше.

Независимо от типа подключения стальной радиатор Керми Тип 22 рекомендуется для установки в системах отопления закрытого типа. При этом циркуляция может быть естественной или принудительной, система одно- или двухтрубная.

В комплектацию прибора при покупке включены заглушка, клапан Маевского – вентиль для стравливания воздуха, комплект настенных креплений. В радиаторы Керми 22 типа с нижним подключением встроен термостатический клапан, который позволяет установить оборудование для регулирования температуры воздуха в помещении.

Панельные радиаторы Керми имеют преимущество перед аналогами - на них наносят фосфат железа и два слоя лака. Такая обработка существенно увеличивает срок эксплуатации!

Внешне радиатор выглядит современно и стильно. Он не только обогреет ваш дом, но и станет стильной частью интерьера. Идеально белая поверхность – это лаковое покрытие, которое при нагревании не выделяет в воздух токсичных веществ. По бокам радиатор закрыт сплошными панелями, а сверху – решеткой.
