Системы отопления

Монтаж водяной отопительной системы можно проводить по-разному. Центральным узлом является установка, которая производит тепло. Она формирует температуру теплоносителя, который при помощи естественной или принудительной циркуляции доставляется до отопительных приборов по проложенным магистралям. Условно транспортную сеть можно разделить на два вида. Она может быть собрана при помощи однотрубной и двухтрубной развязки. Самостоятельно смонтировать однотрубную магистраль легче, а расчет двухтрубной системы отопления необходимо проводить с учетом многих технических параметров разных технических узлов.

Понять, какая система лучше, поможет детальный анализ принципа работы каждого варианта, а также их эксплуатационных преимуществ и недостатков. Об этом и пойдет речь далее.

Однотрубная система отопления

Однотрубная система отопления стала использоваться изначально, когда еще в Советском Союзе было завершено полномасштабное строительство малогабаритных пятиэтажек, и введено в эксплуатацию центральное отопление. Перед коммунальщиками была поставлена задача - обеспечить народ теплом и максимально удешевить его. Поэтому было решено экономить на всем, в том числе и на прокладке инженерных коммуникаций. Именно поэтому появилась на свет однотрубная система отопления, позволяющая отапливать и жилой, и промышленный сектор.

Серьезный экономический эффект при применении однотрубной системы формируется благодаря отсутствию стояков обратной подачи теплоносителя. Вертикальная сборка такой магистрали не требует больших трудозатрат, поэтому именно она чаще всего использовалась до недавнего времени. Тепловые потери при этом никто не считал. Никто не задумывался и об эффективности описываемой сборки трубопровода. Однако многолетняя эксплуатация позволила выявить все недостатки однотрубной магистрали.

Как работает однотрубная магистраль?

Принцип работы однотрубной обвязки предельно понятен. Подача теплоносителя имеет одну замкнутую систему, состоящую из отопительной установки и отопительных приборов. Они обвязаны между собой одним контуром с одним стояком. Именно он в последовательном порядке соединяет все технические узлы. Для того чтобы обеспечить транспортировку теплоносителя, нередко применяется гидравлический насос, который проталкивает горячую воду по вертикальным стоякам, проложенным в многоквартирных домах.

По схеме реализации однотрубная система делится на два вида:

• Вертикальную.
• Горизонтальную.

Вертикальная используется для организации отопления в многоэтажных домах. В этом случае подключение батарей происходит с верхнего этажа на нижний посредством вертикального стояка. Горизонтальная обвязка лучше всего подходит для частного дома. В данном случае все радиаторы соединяются в последовательном порядке при помощи горизонтального стояка.

Отрицательные моменты использования описываемого варианта

Однотрубная система отопления

И вертикальная, и горизонтальная обвязка не всегда работает эффективно. Последовательное соединение радиаторов не позволяет регулировать температуру в отдельном помещении. Если где-нибудь посредине при помощи термоклапана слегка перекрыть подачу теплоносителя, желая снизить температуру обогрева отдельной комнаты, все последующие отопительные приборы станут холодными.

На вертикальный стояк нельзя подключать одновременно более 10 батарей. Нарушение этого правила приведет к тому, что на самом верху температура теплоносителя будет иметь максимальные показатели - примерно +105 градусов, а на нижнем этаже батареи не будут прогреваться выше +45 градусов. В зимнее время года, когда за окном стоят сильные морозы, этого недостаточно, и люди замерзнут.

Еще один серьезный минус - необходимость использования мощного насосного оборудования. Именно мощный гидравлический насос обеспечивает то необходимое давление внутри системы, которое позволяет эффективно работать однотрубной обвязке. Его включение в систему повышает эксплуатационные расходы, но не это самое страшное.

Любой гидравлический насос не может обеспечить равномерного давления внутри системы, поэтому нередко происходят гидроудары, способствующие появлению протечек. Аварии вынуждают постоянно пополнять систему водой. И это тоже приводит к дополнительным расходам.

И последний отрицательный момент эксплуатации однотрубной обвязки. Для ее нормального функционирования необходимо устанавливать специальную емкость-расширитель. При отоплении частного дома ее помещают на чердаке, и там обустраивается техническое помещение для обслуживания этого узла. В многоквартирном доме подобная задача решается по-другому. Стабильная балансировка температуры обеспечивается за счет монтажа перемычек на каждом этаже. А также за счет увеличения количества секций радиаторов, при помощи которых обогреваются нижние этажи.

Положительные моменты

Система отопления частного дома

Несмотря на такое большое количество минусов однотрубной системы есть у нее свои положительные эксплуатационные и технические характеристики. Они вполне способны компенсировать все перечисленные недостатки:

• Во-первых, с появлением новых технологий удалось ликвидировать проблему неравномерного прогрева комнат. Это делают с помощью установки современных радиаторов, доукомплектованных автоматическими терморегуляторами, термостатическими клапанами или радиаторными регуляторами. Их применение особенно актуально при обогреве частного дома.
• Во-вторых, использование байпасов и вентилей, при помощи которых осуществляется балансировка, а также удобных шаровых кранов и надежной затворной аппаратуры позволяет проводить ремонт одного отопительного прибора без отключения всей системы в целом.
• В-третьих, на сборку однотрубной системы по-прежнему уходит в 2 раза меньше материала, чем на монтаж двухтрубной системы. Отсутствие лишних труб, перемычек и сложных подводов к батареям позволяет не только экономить на покупке дополнительных элементов и монтаже самой магистрали, но и прокладывать трубопровод, который выглядит более эстетично.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами - подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.

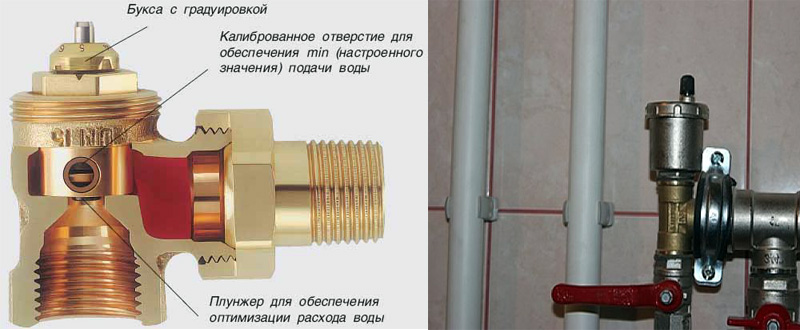

• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки - возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя.

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения - отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Обобщение по теме

Надеемся, вы сделали для себя вывод, какая система обвязки батарей отопления лучше - однотрубная или двухтрубная. Для частного дома небольшой площади и многоэтажной постройки, высота которой не превышает 5 этажей, однотрубная обвязка может стать идеальным вариантом. Во всех остальных случаях стоит использовать двухтрубную схему.

Добавить в закладки

Системы отопления: однотрубная, двухтрубная.

В наше время в домах устанавливают 2 разные системы отопления: однотрубную или же двухтрубную. Каждая обладает своими конструктивными особенностями. Двухтрубные системы отопления являются самыми популярными.

В наше время в домах устанавливают 2 разные системы отопления: однотрубную или же двухтрубную и у каждой есть свои особенности.

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

• термостатическими клапанами;
• радиаторными регуляторами;
• балансировочными вентилями;
• шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Отличительные особенности системы отопления

Самым большим плюсом является электронезависимость, а минусом – трубы, у которых большой диаметр и разводка выполнена под уклоном.

В сравнении с двухтрубным вариантом, преимуществ найдется совсем немало:

• могут быть отведены трубы к системе “теплый пол” или подключены радиаторы отопления;
• ее можно провести независимо от планировки комнаты;
• она охватывает весь периметр при помощи замкнутого кольца;
• она менее материалоемкая и имеет меньшую стоимость.

При использовании иногда могут возникнуть трудности с циркуляцией по трубам, но это легко решается установкой оборудования насоса. Он производит грамотную циркуляцию теплоносителя по трубам.

Вертикальная однотрубная схема – это популярный пример разводки в многоквартирных домах.

А горизонтальная же применяется в основном при обогреве огромных помещений и в частной застройке применяются очень редко (в основном в маленьких одноэтажных домах). Здесь подающая труба обходит отопительные приборы, которые находятся на одном уровне. Остывает вода в каждом радиаторе и, подходя к последним отопительным приборам, становится уже значительно охлажденной. Эта схема поможет сократить затраты на монтаж и трубопроводы, но обладает двумя недостатками.

Во-первых, это проблема с регулировкой тепла в любом отопительном приборе. Нельзя увеличить теплоотдачу, сократить ее, выключить радиатор. В практике монтажа есть перемычка – байпас, которая позволяет выключать радиатор без отключения системы. Обогрев помещения осуществляется косвенным путем посредством стояка или подающих труб. Иной недостаток – нужно использовать радиаторы самых разных размеров. Дабы теплоотдача была одинакова, первый отопительный прибор должен быть очень небольшим, а последний – большим. Так же используется горизонтальная однотрубная схема отопления.

Система с двумя трубами

Существует несколько ее видов. Принцип действия один и тот же и состоит в следующем. Горячая вода поднимается по стояку и из него поступает в радиаторы. А из них по магистралям и обратным подводкам поступает в трубопровод, далее в отопительное устройство. При этой системе радиатор обслуживается двумя трубами одновременно: обратной и подающей, поэтому она называется двухтрубной. Вода в эту систему подается прямо из водопровода. Ей нужен расширительный бачок, который бывает или простым, или же с циркуляцией воды.

В состав простого входит емкость с 2 трубами. Одна представляет из себя стояк подачи воды, а вторая применяется для слива излишней жидкости.

Более сложная конструкция имеет 4 трубы. 2 трубы обеспечивают циркуляцию, а 2 другие нужны для контроля и перелива, еще они следят за уровнем воды в бачке.

Двухтрубные системы могут работать с применением насоса для циркуляции. В зависимости от способа циркуляции, она может быть с попутным потоком или тупиковой. Во второй движение теплой воды полностью противоположно направлению уже остывшей. Такая схема характеризуется длиной циркуляционных колец, которая зависит от расстояния нагревательного прибора до котла. Циркуляционные кольца обладают равной протяженностью в системах с односторонним движением воды, все приборы и стояки работают в равных условиях.

Двухтрубная система отопления имеет большой набор достоинств по сравнению с однотрубной:

• возможность распределения подачи тепла в различных помещениях;
• можно использовать на одном этаже;
• запорные системы обратного и подающего стояков находятся в подвале – это существенно экономит площадь жилых помещений;
• сведение теплопотери к минимуму.

Единственным недостатком является немалый расход материалов: труб нужно в 2 раза больше, нежели для однотрубной подводки. Также недостатком является низкое давление воды в подводящей магистрали: будут нужны краны для стравливания воздуха.

Горизонтальная закрытая двухтрубная схема бывает с нижней и верхней разводкой. Преимущество нижней разводки: участки системы можно вводить в строй постепенно, по мере строительства этажей. Вертикальная двухтрубная схема может применяться в домах с переменной этажностью. Любая из разновидностей двухтрубных схем дороже, нежели однотрубная горизонтальная разводка, ради комфорта и дизайна стоит отдать предпочтение двухтрубной схеме.

Однотрубная и двухтрубная системы: сравнение

Однотрубные системы, в отличие от двухтрубных, не имеют обратных стояков. Теплоноситель из котла под действием циркуляционного напора или насоса поступает в верхние отопительные приборы. Охлаждаясь, он возвращается обратно в подающий стояк и спускается вниз. В радиаторы, находящиеся ниже, поступает смесь теплоносителя из стояка и из верхних радиаторов. Проходя через все радиаторы и иные потребители тепла, теплоноситель возвращается опять в котел, где процесс вновь повторяется. Температура теплоносителя снижается при проходе по кругу, и поэтому чем ниже находится радиатор, тем большая должна быть нагревательная поверхность.

Для однотрубных систем есть 2 схемы. Это проточная и смешанная схема. Проточная схема имеет особенность – полное отсутствие перемычек между подачей и выходом из радиатора. Данные схемы почти не применяются при монтаже систем отопления из-за их непрактичности. Ломается одна батарея, и нужно отключать стояк, потому что нет возможности включить теплоноситель в обход. Преимуществом однотрубных систем является меньшая затратность на стройматериалы и простота в монтаже. Монтаж однотрубных систем требует верхнюю разводку.

Двухтрубную систему отопления можно эксплуатировать в любых домах: многоэтажных, одноэтажных и т.д. Двухтрубную систему отопления легко реализовать с обычной циркуляцией, так как ее конфигурация дает возможность организовать циркуляционный напор, не стоит забывать о том, что котел нужно устанавливать ниже уровня радиаторов. Можно организовать систему отопления с принудительной циркуляцией, просто поставив циркуляционный насос в контур.

Если есть возможность реализовать кольцевую схему, то надо сделать ее. Двухтрубную систему обычно нужно ставить там, где есть трудности с газом, перебои с электричеством и т.п. Для данной системы хватит твердотопливного котла и труб диаметром побольше. Завез дров или угля, и не беспокоишься о морозах.

Способы монтажа систем отопления

Способы монтажа зависят от характеристик системы.

Стоимость монтажных работ отопления определяется особенностями конкретного проекта, и все рассчитать могут исключительно специалисты с опытом таких работ.

Если необходим монтаж отопления с обычной циркуляцией, эффективным станет устройство системы с верхним разливом. Вода циркулирует по трубам сама. Системы с нижним разливом не дают эффективной работы без циркуляционного насоса.

Схема коллекторной (лучевой) разводки системы отопления.

Способы монтажа классифицируют также:

• по типу разводки (коллекторная, лучевая);
• по количеству стояков;
• по типу подключения труб (боковой или нижний).

Монтаж отопления с нижним подключением труб наиболее популярен. Появляется возможность не пускать трубопровод прямо по стенам, а спрятать под пол или плинтус. Достигается эстетичный вид помещения.

Главная классификация способов монтажа проводится в полной зависимости от схемы. Можно сделать монтаж двухтрубной системы отопления или монтаж однотрубного отопления. Во втором случае вода течет по трубопроводу по радиаторам, остывая по пути. Последний радиатор будет холоднее первого. При двухтрубной системе к радиаторам подведены 2 трубы: обратная и прямая. Это позволяет создать одинаковую температуру радиаторов. Первый вариант наиболее прост и дешев, за счет небольших расходов на материалы. Но он эффективен исключительно в небольших домах. Если ваш дом площадью свыше 100 квадратов или он имеет более 1 этажа, лучше сделать монтаж двухтрубного отопления.

Двухтрубная система дает отличный выбор способов монтажа радиаторов:

• последовательное подключение;
• параллельное подключение;
• боковое одностороннее подключение;
• диагональное подключение.

В зависимости от расположения подающих стояков, есть определенные способы монтажа автономного отопления:

1. Отопление с горизонтальной разводкой.
2. Отопление с вертикальной разводкой.
3. Отопление без стояков с подающей и обратной магистралей.

Однотрубная система дешевле. Если вы заботитесь о качестве системы отопления, нет нужды жалеть деньги на двухтрубную разводку, т. к. мы получаем возможность управления теплом в комнатах.

В квартирах и частных домах неотъемлемой частью комфорта является обеспечение тепла. Преимущественно используют водяное отопление. Водяное отопление бывает с однотрубным и двухтрубным контуром. В первом случае вода, проходя по замкнутому контуру, сильно остывает. Каждый последующий радиатор получает более холодную жидкость. Двухтрубная система устраняет данный недостаток.

Двухтрубная система отопления эффективна для частного дома. Данные конструкции стали более популярны. Сложность монтажа и чуть больший расход материалов окупаются явными преимуществами.

Плюсы двухтрубного отопления:

1. Каждый радиатор получает одинаково нагретый теплоноситель, повышая температуру воздуха в помещении.
2. Возможность регулировать тепло каждой батареи, установив термостат.
3. При поломке одной из систем, провести ремонт можно без остановки отопления. Для этого необходимо вмонтировать запорные элементы.
4. Для монтажа можно использовать трубы небольшого диаметра, значительно экономя денежные средства.
5. Установка в помещении любой площади.

Отличительной особенностью системы является подключение к каждому радиатору 2 труб. Через первую тепло попадает в батарею, вторая выводит охлажденную жидкость из устройства. Данная конструкция позволяет эффективно отапливать помещение.

Схема расположения труб двухтрубной системы отопления

Схема двухтрубной разводки бывает 2 видов вертикальная и горизонтальная. В первом случае обогревательные элементы располагаются вертикально вдоль одного стояка, что характерно для многоквартирных домов. В большинстве случаев теплоноситель подается вверх, отвод самотеком спускается вниз.

При горизонтальном варианте, батареи располагаются по одной линии. Такая разводка присуща для одноэтажных построек.

Двухтрубная конструкция может быть в открытом и . Любое отопление включает в составе элементов расширительный бак. При нагреве, давление в трубах увеличивается, а компенсационная система позволяет сохранить требуемый рабочий уровень. Устройство располагают в самой высокой точке, обычно на чердаках домов. При открытой разводке, жидкость в баке соприкасается с воздухом. Часть ее испаряется, поэтому такая система требует постоянного контроля. В закрытом типе, конструкция снабжена мембраной, и не требует постоянного внимания.

Преимущество схемы:

• Более эстетичный вид помещения, трубы спрятаны под батареи и не бросаются в глаза;
• Для прохода к радиаторам, требуется одно отверстие;
• Снижаются тепловые потери.

Все системы отопления могут быть выполнены с естественной и принудительной циркуляцией. На выбор конструкции влияет верхняя или нижняя подача воды. Для нижней подачи необходимо установить принудительную циркуляцию воды. Трубы от котла к радиаторам укладывают по уровню пола, чуть ниже батарей. По всему периметру помещения пропускают 2 трубы: раздачу и обратку. К каждому радиатору их подключают с помощью фитингов и тройников. Такую систему можно сконструировать из металлопластиковых или полипропиленовых труб самостоятельно, не прибегая к услугам специалистов.

Вариант с верхней разводкой в двухтрубной системе отопления частного дома

В частных домах можно устанавливать, как нижнюю, так и верхнюю раздачу. Для верхней разводки предпочтительнее использование естественной циркуляции воды. Раздачу с горячим теплоносителем тянут от котла к потолку, затем укладывают по периметру здания.

Описание конструкции:

• От верхней трубы вертикально опускают отводы до радиаторов;
• По уровню пола укладывают обратный ход;
• Подключают обе трубы к радиаторам;
• Для физической циркуляции, угол наклона трубы должен быть в 3-5ᵒ, при этом, компенсационный бак устанавливают в высшей точке схемы.

Отопительная система естественной циркуляции начинает работать при нагреве воды. Теплоноситель становится легче и устремляется вверх, доходя до наивысшей точки схемы, затем по трубам спускается в радиаторы, остывая и становясь тяжелее, уходит обратно в котел.

Чем ниже будет температура помещения, чем быстрее циркуляция воды в батареях.

Максимальный эффект от верхней раздачи можно получить в 2 этажном доме. Естественная циркуляция будет стимулироваться разницей в высоте батарей на 2 этаже и установкой котла в подвале. Недостатком верхней схемы является внешний эстетический вид, кроме этого часть тепла уходит вверх. Компенсировать недостаток можно, скомбинировав однотрубное и двухтрубное отопление. Например, однотрубным сделать теплый пол на 2 этаже, на 1 провести двухтрубную разводку.

Точный расчет двухтрубной системы отопления

Перед началом работ, необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Он необходим для вычисления падения напора на заднем участке либо для расчета диаметра трубы.

Расчет ведут с учетом следующих факторов:

• Внутренняя поверхность труб и ее шероховатость;
• Диаметр сечения;
• Количество изгибов трубы;
• Перепад давления между подачей и обраткой;
• Количество радиаторов и их сечение;
• Запорные элементы.

При проведении расчета, используют формулы и аксонометрическую таблицу. Можно воспользоваться специальной программой на ПО. За основной объект берут самое нагруженное кольцо или контур. В результате расчетов, оптимальная скорость движения должна составлять от 0,3 до 0,7 м/с.

При большей скорости, отопление будет шуметь, при меньшей – произойдет сильный разброс температуры.

После проведенных расчетов, приобретают трубы эффективного диаметра, необходимое количество радиаторов, котел, фитинги, сгоны, расширительный бак, насос для циркуляции, если существует такая необходимость.

Этапы работ по установке двухтрубного отопления своими руками

Монтаж системы отопления начинается с установки котла. Теплогенератор на газе и электричестве располагают в любом помещении. Для котлов на жидком и твердом топливе необходима отдельная ниша. При установке радиаторов, необходимо учитывать уклон трубопровода в 1-2% по отношению ко всей протяженности трубы.

План работ:

1. Установка котла.
2. От теплогенератора выводится основная труба с горячей водой, пролегающий через все радиаторы.
3. Параллельно первой проводится вторая магистраль с обратным ходом.
4. При принудительном варианте отопления, врезают циркулярный насос.
5. Устанавливают радиаторы. Батареи подвешивают на специальные кронштейны. Все радиаторы должны располагаться на одинаковом уровне. Для удобства эксплуатации, их оснащают запорными кранами в точках входа и выхода. Батареи подключают несколькими способами: боковым, диагональным, нижним соединением. Наиболее эффективны боковая и диагональная конструкция.
6. Заканчивают систему отопления монтажом труб сопутствующих узлов, установкой расширительного бочка и дополнительных элементов.

Магистраль не должна содержать прямые и острые углы, так как повысится сопротивление. Краны и вентили должны соответствовать размерам труб. При конструкции с верхней разводкой, расширительный бак размещают на утепленном чердаке. После завершения всех монтажных работ, наступает момент подключения системы.

Для этого перекрывают все краны, и обязательно медленно наполняют контур подачи.

Далее открывают вентиль первой батареи, и с помощью стравливают воздух до выхода ровной струи. Элемент закрывают, и открывают выпускной кран радиатора. Данные манипуляции необходимо провести с каждым радиатором. Все обнаруженные дефекты устраняют.

Двухтрубное отопление частного дома своими руками (видео)

Установка двухтрубной системы своими руками займет большее количество времени, в конечном итоге обеспечит эффективным и практичным обогревом, и позволит сэкономить на монтажных работах. Важно правильно подобрать оптимальный вариант для дома, и сделать грамотный расчет параметров системы. Умелые руки и следование инструкциям преобразят дом, сделав его уютным и теплым.

Примеры разводки отопления в частном доме (фото)

Двухтрубная система отопления отличается более сложной архитектурой, а ее монтаж требует большого количества материалов. И, тем не менее, данная система является более востребованной, чем простая однотрубная система отопления. Двухтрубная система отопления являет собой два замкнутых контура, один из которых служит для подачи нагретого теплоносителя к радиаторам, а второй – для оттока уже отработанной (остывшей) жидкости. Использование данной системы является допустимым для всех типов зданий, при условии, что сама планировка помещений позволяет ее монтаж.

Двухтрубная система отопления

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

Двухконтурная система отопления имеет весомое преимущество перед однотрубной, в которой нагретый теплоноситель теряет часть тепла еще до того, как достигнет радиаторов.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

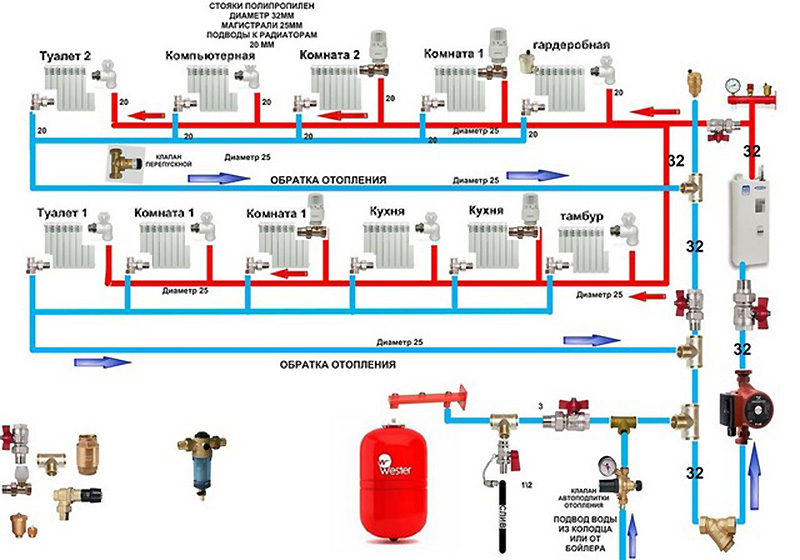

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Следует отметить, что схема двухтрубной системы отопления имеет еще одно преимущество. Оно заключается в сравнительно большей эстетичности.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Типы разводки при двухтрубной системе

Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.

При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.

Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.

Вы можете выбирать наиболее подходящий тип разводки вне зависимости от того, какой вид расположения подающей трубы использован в вашем доме.

Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.

Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.

На самом деле классификация двухтрубной отопительной системы весьма многогранна.

Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:

• прямоточной. В таком случае направление движения теплоносителя и обрата совпадают.
• тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.

Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.

Система отопления с циркуляционным насосом

А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики. При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла.

Впрочем, вне зависимости от используемой вами системы (с принудительной и естественной циркуляцией) уклон должен присутствовать обязательно.

Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.

Расчет

При планировании двухтрубной системы важно провести предварительный расчет системы двухтрубной системы отопления, используя такой ориентир, как предварительная схема системы (на ней обязательно должны быть указаны все элементы) и специальные аксонометрические формулы и таблицы.

Этот простой гидравлический расчет двухтрубной системы отопления позволяет определить оптимальный диаметр труб, необходимых для нормального функционирования системы, объем используемых радиаторов. Чаще всего используются такие типы вычислений:

• по потере давления. Такой способ предполагает равный уровень температуры теплоносителя на всех участках системы.
• расчеты, учитывающие значение проводимости и сопротивления. В таком случае предполагается различное значение температурных показателей.

В результате применения первого способа можно получить весьма точные данные, показывающие уровень сопротивления в контуре.Второй метод показывает температуру в каждом отдельном сегменте системы, а также приблизительный расход теплоносителя.

Принципы монтажа двухтрубной системы

При монтаже двухтрубной системы следует учитывать довольно большое количество требований и правил. Только их полное соблюдение позволит создать максимально эффективную систему отопления и произвести правильный монтаж двухтрубной системы отопления:

• двухтрубная закрытая система отопления или открытая состоит из двух контуров – верхний служит для подачи нагретого теплоносителя к радиаторам, а нижний – для оттока отработанной жидкости.
• трубы следует прокладывать с небольшим уклоном. Он должен быть выполнен в сторону последнего радиатора системы.
• верхняя и нижняя магистрали должны быть параллельными.
• центральный стояк обязательно должен быть утеплен – в противном случае будет происходить потеря теплоносителя на этапе его перемещения к радиаторам.

• двухтрубная реверсионная система отопления должна иметь несколько кранов, которые позволят спускать воду с отдельных участков в случае возникновения необходимости в ремонте.

• трубопровод должен содержать как можно меньше углов.
• расширительный бак следует располагать в верхней точке системы.
• кранов, соединений и прочих элементов системы должен быть равен диаметру используемых труб.
• в случае если для трубопровода используются стальные трубы, необходимо создать и систему крепежей, которые будут поддерживать трубу. Расстояние между опорами не должно превышать 1,2 метра.

Последовательность соединения элементов в том, как сделать двухтрубную систему отопления, проста:

• к нагревательному котлу присоединяется центральный стояк отопления.
• в верхней части центральный стояк подсоединяется к расширительному баку.
• от бака выводится разветвитель, направляющий трубы к радиаторам.
• линия отвода отработанной жидкости прокладывается параллельно подающим трубам. Ее следует врезать в нижнюю часть нагревательного котла.
• насос устанавливается в наиболее удобной точке – чаще всего на входе (выходе) из котла.

Данный тип отопительной системы является довольно эффективным. Сегодня существует большое количество моделей котлов, которые предполагают автоматический контроль уровня нагрева теплоносителя. Видео, как сделать двухконтурное отопление своими руками, можно посмотреть ниже.

Отопительная система частного дома – обязательная и неотъемлемая часть жилья в РФ, территория которой находится в основном в холодной климатической зоне. Независимо от типа теплогенератора (газовый, электрический, твердо- и жидкотопливный котлы) в доме монтируются источники тепла (радиаторы, регистры или батареи), и схема двухтрубной системы отопления на сегодняшний момент является наиболее востребованной и предпочтительной из-за своей эффективности и высокого КПД. Хотя однотрубная схема проще и дешевле в монтаже, она менее эффективна, так как в ней нет возможности регулировать теплоотдачу в каждом помещении и для каждого прибора отопления, будь то батарея, радиатор или самодельный трубный регистр.

Разновидности двухконтурной разводки теплоносителя

Основное преимущество, которое дает двухтрубная схема отопления – очень высокая эффективность теплоотдачи, поэтому даже двойные затраты на трубы, в сравнении с однотрубной сетью, оправдываются многократно. Чем это объясняется? Трубы в этой схеме используются маленького диаметра – основным источником тепла является радиатор – и за счет значительной экономии на материалах получается урезать смету. Также нужно закупать намного меньше фитингов, вентилей и прочей фурнитуры. Вся сборка системы легко выполняется своими руками.

Оборудование в частном доме двухтрубного отопления – это тепло, уют, комфорт и качество используемого метода обогрева. Само обустройство по двухтрубной схеме – это подвод к каждому радиатору двух труб: по одной подается горячий теплоноситель, по второй – отводится. Подача присоединяется ко всем радиаторам параллельно, и перед каждым источником тепла врезается запорный вентиль для регулировки теплообмена, проведения профилактических работ или ремонта системы без общего отключения.

Для монтажа трубной разводки по двухтрубной схеме потребуется закупить такие материалы:

1. Котел отопительный, расширительный бачок и циркуляционный насос (если он уже не установлен в котле);
2. Радиаторы отопления или батареи, предохранительный клапан, манометр;
3. Очистные реактивы, фурнитура (количество и функционал определяется, исходя из проекта или схемы), воздухоотводящие приборы (краны Маевского, вентили);
4. Металлопластиковые или ПВХ трубы.

И такие инструменты:

1. Электродрель ударного типа и шуруповерт;
2. Аппарат для сварки и электроды диаметром 3-4 мм;
3. Ключи – разводной и газовый, а также рулетка и молоток;
4. Отвес и ватерпас.

Существенное и принципиальное отличие между схемами отопления в вертикальной и горизонтальной плоскости заключается в их разводке. Трубы заключают все батареи в одну систему, но по разным схемам.

Отопление с разводкой по верху – разновидности

Домашние системы отопления с верхней разводкой подключают все радиаторы к стояку, протянутому вертикально, и подающему нагретый теплоноситель в систему. Это надежная в эксплуатации система, так как в ней не могут возникнуть появиться пробки из воздуха, но монтаж и разводка – дороже однотрубного контура. Такая схема отопления оптимальна для малоэтажного дома или коттеджа, так как каждый этаж можно подключить к котлу отдельной веткой.

Двухтрубное горизонтальное подключение актуально для одноэтажного дома. Источники тепла подключаются к горизонтально разведенным трубам, стояки подключения которых обычно монтируют в прихожих, холлах или коридорах.

Такая двухтрубная система отопления схема которой собрана по горизонтальному типу, может иметь лучевой (коллекторный) и последовательный типы подсоединения радиаторов. При лучевой разводке теплоноситель подается отдельно в радиаторы, и при этом не нужно регулировать подачу тепла в каждом отдельно взятом отопительном приборе, так как тепло по трубам и батареям распределяется равномерно по всей системе. Лучевая схема разводки эффективна в одноэтажном здании.

Решение с последовательной разводкой основывается на общем количестве труб, и если их немного, то можно реализовать и такой тип подключения. При горизонтальной разводке по стенам трудно обеспечить первоначальные замыслы дизайнера – большое количество труб всё испортит. Единственное решение – спрятать всю разводку под пол или в стены еще на этапе проектирования дома и отопления.

В монтаже и разводке двухтрубной системы отопления по горизонтальному типу обогрева есть свои секреты:

1. Это длительный и трудозатратный процесс;
2. Подключить и отрегулировать всю схему для каждого помещения рекомендуется до наступления морозов;
3. Правильный расчет – это тепло в доме. Поэтому, если вы не уверены в своих возможностях, обратитесь в специализированную компанию.

Принцип работы двухтрубной вертикальной системы, по которой организован обогрев дома, основан на параллельном подключении точек обогрева (батарей или радиаторов). В такой схеме присутствие расширительного резервуара обязательно, как и разводка труб по верхнему контуру. Горячий теплоноситель от котла поднимается по каждой трубе, попадая во все точки системы. Расширительный резервуар монтируется в верхней точке отопительного контура.

При организации вертикального двухконтурного отопления горячий теплоноситель под давлением поднимается наверх, а затем распределяется сверху вниз по источникам тепла. В обратку, которую прокладывают ниже, чем нижняя часть батарей отопления, подается уже холодный теплоноситель. Такая схема способствует продвижению воздуха по трубам в расширительный резервуар и автоматическому его удалению.

Схема с разводкой по низу

При монтаже горизонтальной системы трубы разводятся по помещениям с соблюдением определенного уклона – 5-10 мм на 1 метр трубы. Остывший теплоноситель из радиаторов по обратке попадает в трубопровод и в котел. Отличие этой схемы – два главных трубопровода: один – для подачи теплоносителя, второй – для обратного подвода к котлу. Отсюда и общепринятое название схемы – двухтрубная.

Вода в системе пополняется или через подключенный водопровод, или вручную – через горловину расширительной емкости. Если есть возможность подключения воды от водопровода, то лучше подключать ее в трубу обратной подачи, чтобы холодная и нагретая вода сразу смешивались.

Отличается работа такой схемы от разводки по верху тем, что труба подачи теплоносителя врезается в разводку снизу, рядом с трубой обратки, и нагретая вода и котла перемещается по трубам и радиаторам снизу вверх – через трубы обратки и радиаторы обратно в котел. Если в системе образуются воздушные пробки, то воздух стравливают при помощи специальных вентилей, врезанных в каждый прибор отопления.

Двухконтурная система с нижней разводкой может иметь один, два или больше контуров, а также реализовываться при помощи организации попутного или тупикового контуров. В своих домах хозяева редко используют эти схемы из-за их дороговизны – на каждый прибор отопления требуется устанавливать воздухоотводы. Также отопительные системы, сделанные по этим схемам, оборудуются специальным расширительным резервуаром, через который воздух в системе участвует в циркуляции вместе с теплоносителем. Из-за этой особенности схемы стравливать накапливающиеся воздушные массы необходимо как минимум один раз в 5-7 дней. Но есть и большое преимущество – отопление, организованное по такой схеме, можно запустить еще до окончания строительства дома.

Отличие двухконтурной схемы от схемы с одним контуром заключено в самом названии – при работе двухтрубной отопительной системы к каждому отопительному прибору подключено две трубы, причем через верхнюю трубу отопления горячий теплоноситель подается на радиаторы, а через нижнюю – отводится к котлу уже остывшим. Схема обогрева частного дома по двухконтурной системе состоит из следующих узлов, деталей и элементов:

1. Котел отопления;
2. Балансир;
3. Радиаторы, регистры или батареи отопления;
4. Запорный вентиль и расширительный бачок;
5. Очистной фильтр;
6. Манометр и водяной насос;
7. Клапан.

Расширительная емкость монтируется в самом верхнем уровне отопительного контура. Если в дом подведена вода от внешнего источника и подается в трубопровод под некоторым давлением, то расширительный резервуар можно объединить с расходным резервуаром подачи воды. Также необходимо соблюдать уклон в трубе обратной подач воды и подаче – он должен быть не больше 10 мм на 2 метра длины трубы – слишком маленький уклон не будет обеспечивать должное перемещение теплоносителя, и радиаторы будут долго прогреваться. Также маленький уклон будет способствовать созданию воздушных пробок. Но если уклон будет больше допустимого, то воздух тоже будет оставаться в системе, не успевая попадать в точки выпуска.

Если в доме организована автономная двухконтурная отопительная схема с разводкой по верхнему контуру, то сам ее монтаж можно проводить, применяя разные конструктивные решения, в зависимости от того, где, как и на какой высоте смонтирована расширительная емкость. Оптимальным вариантом можно считать, если расширительный резервуар будет находиться в отапливаемом помещении, и к нему можно будет свободно подступиться. Верхняя труба горизонтального контура должна проходить как можно выше – желательно под потолком, но с таким расчетом, чтобы расширительный бачок тоже можно было смонтировать в доме, а не на чердаке.

Наиболее высокий КПД у схемы с двумя контурами может быть, только если труба подачи будет максимально длинной. Даже при разных размерах труб и других элементов системы эффективность и КПД системы будут всегда высокими, так как верхняя точка подключения трубы подачи теплоносителя находится в начале теплотрассы.

Также эффективность системы можно значительно увеличить включением в схему циркуляционного насоса. Стандартный насос мощностю 65-110 Ватт расходует мало электроэнергии, и даже при безостановочной эксплуатации его не нужно дополнительно обслуживать или проводить профилактические работы. Наличие циркуляционного насоса повышает скорость передвижения теплоносителя, а значит – прогрев помещений. Но монтаж отопления по двухтрубной схеме с верхним контуром делает включение насоса в схему лишним и необязательным.
