Алюминиевые радиаторы размеры ширина одной секции. Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

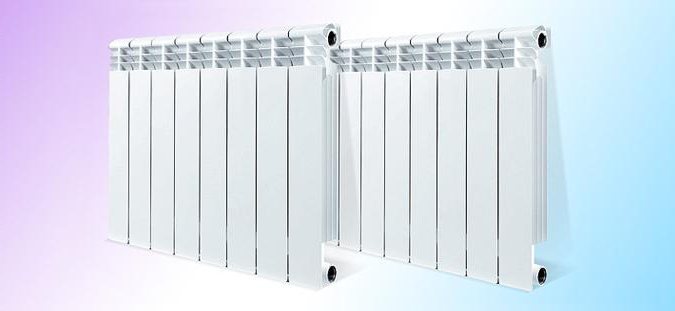

Габариты биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции , а ширина – от их количества.

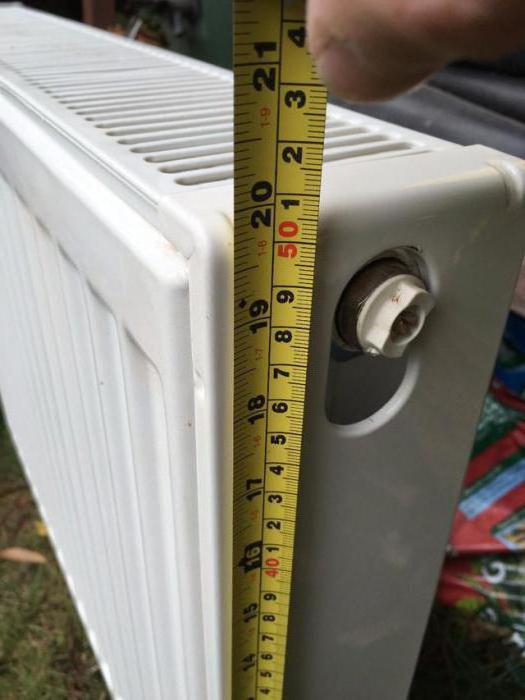

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций :

где S - площадь отапливаемого помещения, Q - тепловая мощность 1-ой секции и N - требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок .

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Источник: holodine.net

Термины, используемые при выборе радиатора

Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

Следует знать следующие термины:

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм.

Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

Требуемое количество секций можно определить несколькими способами:

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

Источник: SpetsOtoplenie.ru

Мощность и размер
Смотрите видео о том, как выбрать радиатор отопления:

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости . Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении. Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

Стандартная высота.
Низкие радиаторы отопления.
Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Размеры алюминиевых радиаторов отопления

Стандартные размеры алюминиевых радиаторов отопления: высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Размеры стальных радиаторов отопления

Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
Высокие: высота 700- 900 мм, длина та же.

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт , тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций . Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920:200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций. Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
расстояние от пола до радиатора – не менее 60 мм.

Итог

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.
Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости. Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Источник: prootoplenie.com

Устройство

Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.

Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.

Особенности конструкции

Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.

Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два варианта изготовления:

Псевдобиметалл. В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
Биметалл. Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора. Если проводить сравнение с любой другой батарей, то объем одной секции здесь будет существенно ниже. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не дает быстро остыть алюминиевой оболочке.

Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.

По техническому типу конструкции радиаторы могут быть:

Разборными. Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
Неразборными. Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

Размеры

Размер секций биметаллического радиатора определяется расстоянием от середины входного, до середины выходного отверстий. Сегодня изготавливают батареи с расстоянием между указанными отверстиями :

200 мм;
350 мм;
500 мм.

Размеры биметаллических отопительных батарей

Перед выбором нужных габаритов батарей отопления следует помнить, что от пола до низа радиатора должно быть не меньше 12 см, а от его верха до выступающей части подоконника – не меньше 10 см. Иначе не будет достаточной циркуляции воздуха, что снизит эффективность теплоотдачи прибора.

Ширина секции находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность батареи.

Емкость секции

Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.

Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.

Соединение двух металлов

Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера :

при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Расчет количества секций

Объем и количество секций определяет тепловую мощность одного радиатора. Перед совершением покупки важно произвести расчет этой мощности, чтобы найти необходимое для помещения количество секций. Для этого используется любая из двух формул:

Общая. Когда расчет секций производится исходя из площади помещения. В среднем, на 10 м 2 требуется не менее 1 кВт энергии. Для подсчета используется формула N = S × 100/Q. Где N – это количество секций для помещения, S – площадь помещения в метрах квадратных, Q – энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или на сопутствующих документах.

Попробуем рассчитать количество секций на помещение 25 м 2 , при энергетической мощности секции 180 Вт. Получится: 25 × 100/180 = 13.88. После округления получаем 14 секций (округление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора будет составлять 112 сантиметров. В этом случае можно установить 2 радиатора каждый по 7 секций.

Подробная. Эта формула берет в расчет объем помещения в кубических метарах (м 3). В среднем, на 1 кубометр пространства необходим 41 Вт энергии. Далее используют формулу N = S × 41/Q, где N – это количество секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность секции.

Типоразмеры радиаторов

Рассчитаем количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Сначала необходимо найти площадь комнаты. Длину умножаем на ширину и получаем 15 м 2 . Получившийся показатель умножаем на высоту потолков – получаем 37,5 м 3 . За мощность одной секции возьмем 180 Вт, тогда 37,5 × 41/180 = 8,54. Округляем в большую сторону и получаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, необходимо к получившемуся параметру добавлять 10%.

Подведем итоги. Для осуществления правильного выбора необходимо обращать внимание на все указанные характеристики:

Конструкция. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдержать давление до 15 атмосфер и более (обычно в квартирах используется давление в районе 12 атмосфер, тогда как в частном доме рекомендуется устанавливать давление всего в одну атмосферу). Автономным отопительным системам подойдут более дешевые модели, так как в них нет высокого давления.
Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. Иначе придется брать радиатор поменьше, так, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
Емкость. Одно из основных свойств – довольно узкие проходы. По возможности обеспечьте хорошее качество воды, подаваемой в систему отопления.
Расчет секций. Перед покупкой читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из объема помещения. Не забывайте добавлять 10% в случае значительных теплопотерь за счет внешних факторов.

При проектировании системы отопления в городской квартире или частном доме владельцу важны три основных параметра: размеры отопительных радиаторов, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди изделий современного рынка мы и исследуем.

На фото — лишь три типоразмера отопительных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с наиболее распространенных батарей с межосевым расстоянием по подводкам 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугунные

Наиболее типичный представитель — чугунный радиатор МС-140-500-0,9. Заглянем в его спецификации.

Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно; при длине в 7-10 секций стоит добавить примерно сантиметр на толщину паронитовых прокладок.

Внимание: при установке радиатора в нишу не забудьте про длину промывочного крана. Любые чугунные радиаторы отопления с боковой подводкой нуждаются в промывке.

Тепловой поток , который обеспечивает одна секция при дельте температур между теплоносителем и окружающим воздухом в 70С — 160 ватт.
Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа , что соответствует 9 атмосферам.

Алюминиевые

Здесь при одинаковом межосевом расстоянии подводок мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

Типичные размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметра.
Теплоотдача секции зависит от площади оребрения и глубины секции. Обычно она лежит в пределах 180 — 200 ватт на секцию.
Для большинства моделей рабочее давление составляет 16 атмосфер. При этом испытываются радиаторы в полтора раза большим значением — 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается благодаря большей теплопроводности алюминия и большей площади оребрения. Очевидный результат — большая скорость движения воды и почти полное отсутствие заиливания.

Биметаллические

Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, а вот максимальное рабочее давление резко увеличивается.

Увы, с ростом прочности растет и цена: биметаллическая секция обойдется покупателю в 400-700 рублей.

Типичные размеры секции: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
Теплоотдача незначительно уменьшается благодаря меньшей теплопроводности стали. В целом биметаллические секции уступают алюминиевым всего 10-20 ватт на секцию, которые отыгрываются большей площадью оребрения. Усредненные значения теплового потока — 160-200 ватт.
А вот рабочее давление благодаря стали внутри куда выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор Монолит от российской компании Рифар и вовсе способен постоянно работать при 100 кгс/см2, а испытывается на 150.

Важно: при монтаже системы отопления своими руками основная инструкция — использовать трубы, прочностью не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: убрав из контура одно слабое звено, мы заменяем его другим. Биметаллические радиаторы снабжаются только стальной подводкой.

Низкие

У радиаторов с малым межосевым расстоянием есть две приятных особенности:

Они могут разместиться под низким подоконником.
Теплоотдача на единицу площади поверхности у них максимальна. Чем выше радиатор — тем более теплый воздух контактирует с его верхней частью и тем меньше тепловой поток от поверхности этой части оребрения.

Какие варианты исполнения мы можем обнаружить здесь?

Чугунные

Снова обратимся к радиаторам МС производства Белоруссии.

Радиатор МС-140М-300-0.9 обладает длиной секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
Тепловой поток с изменением габаритов, понятно, уменьшился и теперь равен 106 ватт на секцию.
Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно найти чугунные радиаторы с межосевым расстоянием по подводкам и 200, и 350 миллиметров.

Алюминиевые

Разброс межосевых расстояний у отечественных и импортных низких радиаторов более чем велик. Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает в плане интересных нам характеристик?

Длина секции начинается от 40 миллиметров, что делает батарею непривычно компактной. Высота — от 200, глубина же во многих моделях компенсирует недостаток остальных двух размеров и достигает 180 мм.
Тепловая мощность варьируется от смешных 50 до вполне солидных 160 ватт на секцию. Определяющий момент — площадь оребрения секции.
На рабочее давление изменение габаритов повлияло незначительно: большая часть радиаторов рассчитана на, те же, 16 атмосфер с испытаниями на 24-х.

Биметаллические

Каким образом изменится размер радиаторов отопления, если внутри алюминиевого оребрения разместить стальной сердечник? А никаким. Абсолютно все типоразмеры, характерные для алюминиевых конструкций, мы можем видеть и среди биметаллических отопительных приборов.

Тепловая мощность тоже остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и в 80, и в 140 ватт на секцию.

Рабочее давление, понятное дело, остается большим: все же материал другой. Типичны те же 25-35 атмосфер.

Есть два любопытных нюанса:

Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а с вставленными между алюминиевыми коллекторами стальными трубками. В этом случае производитель, как правило, осторожничает с заявленными параметрами, и у биметаллического радиатора можно увидеть заявленные 16 и даже 12 атмосфер.
Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении прогреваются от коллекторов только благодаря теплопроводности алюминия. Циркуляция обеспечивается последней секцией: она делается проточной.

Высокие

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но занять большую длину стены планировка комнаты не позволяет. Соответственно при большой высоте эти изделия имеют ограниченную ширину.

Чугунные

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных габаритов, то среди импортной продукции встречаются весьма стильные изделия необычной для чугуна высоты.

В качестве примера взгляните на линейку Demrad Retro:

При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях равна 203 мм.
Рабочее давление составляет 10 атмосфер, испытываются же радиаторы на 13-ти.
Тепловая мощность наиболее габаритных секций достигает 270 ватт.
Размер радиатора отопления может достигать 2400 миллиметров в высоту.
Рабочее давление зачастую ограничено 6 атмосферами, однако несложно найти и более прочные изделия.
Благодаря большой высоте достигается солидная теплоотдача: при дельте температур в 70С она может достигать 433 ватт (Oscar 2000 от Global) и даже более.

Алюминиевые

Часто подводка высоких радиаторов подключается снизу. Цель — спрятать трубы.

Биметаллические

Существенная часть высоких биметаллических радиаторов — это дизайнерские конструкции, у которых не приходится говорить о стандартных размерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, мы возьмем серийного представителя семейства — радиатор Sira RS-800 BIMETALL.

Габариты секции: высота 880 мм, длина 80 и глубина 95 мм.
Теплоотдача — 280 ватт на секцию.
Рабочее давление ВНЕЗАПНО 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками лишь в вертикальных каналах.

Заключение

Будем надеяться, что вам удастся подобрать именно те изделия, которые подойдут вам по всем параметрам. В видео в конце статьи вы найдете дополнительную информацию по интересующей вас тематике. Теплых зим!

Владельцы квартир в домах с централизованным типом обогрева долго ждали, когда производители создадут батареи, способные выдерживать все его недостатки: высокое давление, теплоноситель низкого качества и мощные гидроудары, способные уничтожить слабые алюминиевые или стальные радиаторы.

Объединение этих двух металлов позволило произвести совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда вовнутрь алюминиевого корпуса поместили стальной змеевик, закрепив всю конструкцию наглухо сваркой, было решено сразу несколько проблем:

Потребители, уже испытавшие биметаллические конструкции у себя в квартирах, говорят, что единственный их недостаток – это высокая стоимость. Но, как правило, качество, безопасность, красота и экономичность – это как раз те свойства, за которые не жалко заплатить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя на поводу у потребителей, стараются удешевить производство биметаллических конструкций, не меняя их устройства в целом. Теперь на рынке можно встретить несколько типов батарей этого вида:

Если установка радиаторов предполагается в помещении с автономной системой обогрева, то нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно сделать расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — это стандартный тип, хотя можно выбрать и другой вид устройства).

Виды радиаторов

В отличие от советской эпохи, когда батареи имели одинаково стандартный вид «гармошки», сегодня встречаются разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных патрубков, которые не подлежат разборке. Подобную конструкцию нельзя изменить в размерах, нарастить или уменьшить количество секций. Если необходимая для помещения мощность рассчитана правильно, то лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать натиск до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определять, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощностью должен обладать радиатор с учетом всех теплопотерь. От размера устройства зависит его емкость, и чем она меньше, тем экономнее он работает.

Стандартные габариты батарей

Размеры биметаллических радиаторов точно такие же, как и других видов обогревателей. Они определены межосевым расстоянием между нижними и верхними горизонтальными коллекторами. Не стоит считать эти параметры размером всей конструкции. Чтобы вычислить, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры этих устройств.

длина стандартной секции составляет 80 мм;
глубина – от 75 до 100 мм;
высота – 550-580 мм.

Чтобы высчитать, какую высоту имеют, например, стандартные радиаторы биметаллические 500 мм, нужно к этому показателю прибавить 80, а полученные 580 мм – это и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то и обогреватели должны гармонично в него вписываться. Так, если в помещении панорамные окна, то можно установить биметаллические радиаторы, габариты которых по высоте равны 880 мм или более, при длине секций 80 мм и глубине 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах. Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае, можно заказать производителю модель необходимого оттенка или с определенным рисунком.

Невысокие батареи

Еще одним дизайнерским решением являются низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не вписываются по высоте. Минимальные по межосевому расстоянию биметаллические радиаторы имеют 200 мм, при этом, их характерной чертой являются те же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «лукавят», говоря, что цена на их изделия ниже из-за их габаритов. При этом на самом деле, биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значение) обладают другим строением. Стальной горизонтальный сердечник у них отсутствует, и лишь вертикальные коллекторы выполнены из этого металла. Определить подделку можно по техпаспорту, в котором указаны не привычный для «настоящих» биметаллических обогревателей уровень давления в 20-40 атмосфер, а всего 12-15, что этим устройствам несвойственно.

Покупать подобное изделие в квартиру с централизованным типом обогрева не стоит, но в автономной системе они будут к месту.

Соотношение мощности и размера радиаторов

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, какая между ними разница.

Биметаллические радиаторы 350 мм (межосевое расстояние):
Теплоотдача 136 Вт (алюминиевый – 139)
Уровень давления (рабочий) 20 Бар (15 Бар у алюминия)
Показатель опрессовки 30 Бар (20-25 Бар соответственно).
Емкость секции 0.18 л (0.19 л)
Вес одной секции 1.36 кг (алюминиевый – 1.2 кг).
Биметаллические радиаторы 500 (80 глубина):
Теплоотдача от одной секции 204 Вт (180 Вт алюминиевых при аналогичных габаритах).
Рабочее давление 30 Бар (20 соответственно).
Опрессовочное давление 40-50 Бар (30 Бар).
Емкость секции 0.2 л (0.27 л).
Вес одного элемента 1.90 кг (1.45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, как и уровень его давления, и вес, и объем.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители производят модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, которую предоставляют либо продавцы, либо производители к каждому изделию и найти соответствующий показатель размера. Устанавливая секционную модель, ее всегда можно нарастить, чтобы увеличить мощность, но если радиатор не помещается под окном, тогда следует выбирать дизайнерские варианты обогревателей.

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы отопления. Эта разновидность батарей отличается невысокой стоимостью, имеет отличные эксплуатационные характеристики и выглядит эстетично. Иногда жилые помещения отапливаются и с использованием чугунных, стальных или алюминиевых моделей. отопления — один их ключевых факторов, обращать внимание на который при покупке следует обязательно.

Преимущества биметаллических радиаторов отопления

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. К тому же их сложно монтировать. Алюминиевые батареи смотрятся современно и привлекательно. Однако этот металл не слишком хорошо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы достаточно быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом и выглядят они не так эстетично.

Биметаллические модели совмещают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом и служат они долго, так как трубы, по которым через них течет теплоноситель, выполнены из стали.

Что следует учитывать при выборе размеров батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет расходовать энергию теплоносителя максимально рационально. С учетом этого обычно и выбирают размеры радиаторов отопления.

Монтируется батарея таким образом, чтобы расстояние от ее верхнего края до выступа подоконника составляло не менее 10 см. При этом над полом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе секций батареи не происходит эффективного воздухообмена. А следовательно, потенциал радиатора используется не полностью. Таким образом, выбирая батарею, в первую очередь вы должны посмотреть на высоту. Она должна быть меньше примерно на 20 см, чем расстояние от выступа подоконника до пола.

Размеры биметаллических радиаторов отопления: высота

При изготовлении как и любого другого оборудования, конечно же, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты являются довольно-таки популярными, и приобрести их при необходимости можно без каких-либо проблем. Однако цифры 200, 350 и 500 мм фактической высотой радиатора не являются, а указывают лишь на расстояние между центрами входной и выходной труб. Но сами секции батареи обычно имеют чуть большую длину. Какие размеры радиаторов отопления по высоте будут самыми удобными, можно узнать, если прибавить к межосевому расстоянию 8 см. Таким образом, батарея с маркировкой 350 займет под подоконником примерно 430 мм, модель 500 мм - 580 мм, 200 - 280 мм.

Ширина радиаторов

По этому показателю батарею следует выбирать максимально внимательно. Зависит ширина радиатора от количества секций, которое может быть разным. Необходимое число таких элементов для одной батареи рассчитывается по особой формуле. Считается, что для обогрева 10 м 2 комнаты требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S х 100/Q. На место S нужно подставлять показатель общей площади того помещения, в котором будет устанавливаться радиатор. Значение Q - это мощность одной секции. Последний показатель определить несложно. Производитель обычно указывает мощность одной секции в техническом паспорте. Показатель этот может быть разным, но чаще всего его значение приближено к 180 Вт (для моделей 500 мм). 8 см - это ширина, которую в большинстве случаев имеет одна секция радиатора отопления. Размеры батареи, таким образом, напрямую влияют на ее мощность.

Для примера сделаем расчет радиатора отопления для комнаты в 30 м 2 . В этом случае формула будет такой: 30 х 100/180 = кол-во секций. То есть 16-17 штук. Ширина радиатора при этом будет большой - 16 х 8 = 128 см. Устанавливаются радиаторы под подоконником обычно в специальную нишу. Такой широкий радиатор в нее может и не поместиться. В этом случае нужно просто приобрести две батареи по 8 секций. Ширина каждой составит 64 см. При выборе количества секций, помимо всего прочего, следует принимать во внимание то, что по длине радиатор должен перекрывать не менее 70-75% оконного проема.

Толщина батареи

Отопления биметаллических, таким образом, могут быть разными. Глубина же их обычно составляет 80 или 100 мм. Иногда в продаже встречаются и варианты на 90 мм. В данном случае выбор зависит исключительно от личных предпочтений самих хозяев дома. Если ниша под батарею глубокая, можно приобрести радиатор потолще. Если же стена находится в одной плоскости с краем подоконника, стоит, конечно же, купить радиатор на 80 мм. В этом случае при необходимости его будет проще замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра - 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и начали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно же, и такие батареи. Размеры их могут быть разными. На рынке существуют низкие, стандартные и высокие модели этого типа. Приблизительные размеры чугунных радиаторов отопления разных видов можно посмотреть в таблице ниже.

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки. В этом случае высота рассчитывается, конечно же, с их учетом.

Какими бывают размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от чугунных, и от биметаллических. Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.

Размеры по высоте и ширине могут иметь самые разные. При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина - быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Высота и глубина зависят от размеров секции , а ширина – от их количества.

Расчет количества секций радиатора

Учитывая данное требование, используется формула для расчета количества секций :

где S - площадь отапливаемого помещения, Q - тепловая мощность 1-ой секции и N - требуемое количество секций.

N=15 м 2 *100/140 Вт=10,71.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:
