Энергоснабжение является одним из важных этапов проведения работ по обустройству дома для автомобиля. Проводка здесь, а также технологии монтажа, способы ее организации имеют отличия с реализацией снабжения электроэнергией других помещений.

Без электричества обустройство гаража не является полным, так как зачастую он служит не только местом для хранения автомобиля, но также ремонта или проведения других работ, связанных с использованием электрооборудования и электроинструментов.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

• электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
• электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
• согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;

• выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
• для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
• проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

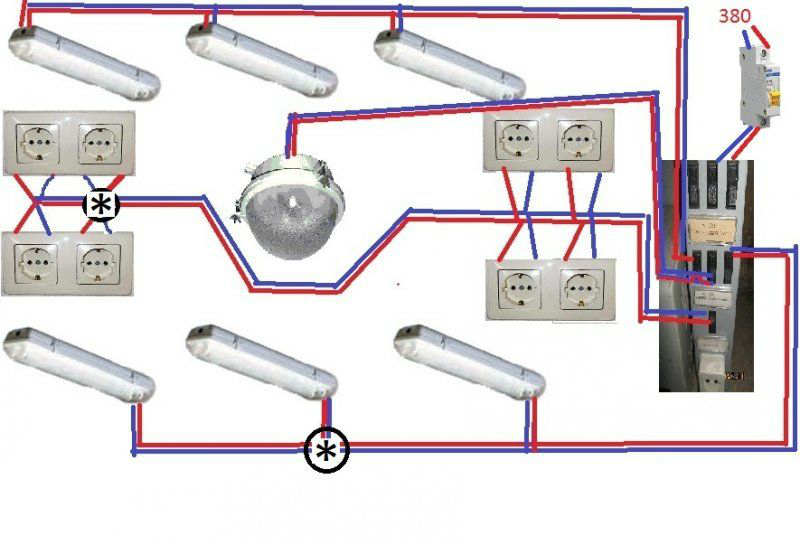

Схема электропроводки в гараже

При составлении схемы электропроводки в гараже нужно учесть особенности постройки этого помещения, однако основные позиции обязательно должны оставаться неизменными. Всё электроснабжение должно поступать через один общий вводной автоматический выключатель, учитывающий нагрузки всех отходящих линий.

На каждую из линий или же после вводного автомата устанавливается электрический счетчик, который пломбируется службами контроля за незаконным использованием и воровством электроэнергии. Если это гаражный кооператив, то за учетом получаемого потребителем напряжения следит его администрация.

Для того, чтобы защитить человека от попадания под опасный для его жизни и здоровья электрический потенциал, используется чувствительный и быстросрабатывающий прибор УЗО (устройство защитного отключения).

Разрабатывая электрическую схему гаража, необходимо рассмотреть возможность подключения не однофазной, а трёхфазной цепи, так как именно она используется для нормальной работы асинхронных электродвигателей, которыми оснащены, применимые в быту станки (заточной, сверлильный и т. д.). При трехфазном варианте не будет снижена мощность данного электрооборудования, а это важно для организации рабочего места в гараже. Разработка разводки, электрической схемы в может проводиться как до, так и после подключения электричества.

Существует две основные схемы разводки электричества:

1. Для гаража без смотровой ямы.
2. Для помещения со смотровой ямой и погребом. При разработке схемы электроснабжения в данном случае требуется понижающий трансформатор, для питания светильников в смотровой яме и погребе, так как эти помещения имеют повышенную влажность. Корпус светильников должен иметь герметичную конструкцию с резиновыми уплотнениями на крышке и в месте входа провода.

Важно! Если в гараже планируется установка холодильника или другой аппаратуры без встроенного стабилизатора напряжения, а электрическая цепь является ненадежной, то есть существует вероятность повышения или снижения минимального напряжения, то рекомендуется установить устройство, нормализирующее его, – стабилизатор.

Подготовка к выполнению работ

К подготовительной процедуре относится подбор необходимых материалов и инструментов, которые понадобятся для проведения монтажных работ по прокладке, креплению и подключению электропроводки в гараже.

Перечень инструментов:

• отвертки плоские и крестообразные разных размеров;
• плоскогубцы;
• круглогубцы для выполнения аккуратного подключения к автоматам;
• перфоратор, болгарка для штроб, отверстий под розетки, а также установки монтажных скоб для крепления кабеля;
• указатель напряжения для проверки отсутствия потенциала и безопасной работы, так как даже при отключенном вводном автоматическом выключателе нельзя быть абсолютно уверенном в отсутствии напряжения на отдельном участке цепи (токоведущие элементы автомата скрыты в корпусе, поэтому монтажник не может убедиться в надежности соединения его контактов, то есть нет видимого разрыва цепи);
• молоток, зубило;
• изолирующие материалы (изоляционная лента, полихлорвиниловая трубка и т. д.).

Список материалов, необходимых для организации электроснабжения гаража:

• токоограничивающие и защитные устройства для подачи напряжения и его контроля (автоматические выключатели, УЗО, стабилизаторы);
• электрический счетчик с электрощитом;
• кабельная продукция (провода);
• распределительные коробки;
• выключатели освещения;
• розетки.

После приобретения всех необходимых материалов, инструментов можно приступить к подготовительным работам и непосредственно прокладке проводки в гараже своими руками.

Пошаговая инструкция монтажа проводки в гараже:

1. Подготовительный этап – все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции. При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.
2. Установка электрощита. Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

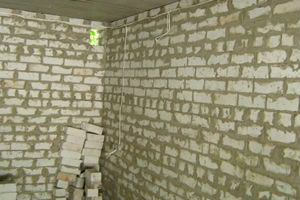

1. Прокладка наружной части электропроводки. Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
2. Внутренняя проводка в гараже. Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники. Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Сечение токопроводящей жилы, мм2	Медные жилы проводов и кабелей
	Напряжение 220 В		Напряжение 380 В
	Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4,0	38	8,3	30	19,8
6,0	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8

1. Освещение смотровой ямы. Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Важно! Выключатель освещения прерывает обязательно фазный провод, а не рабочий нулевой.

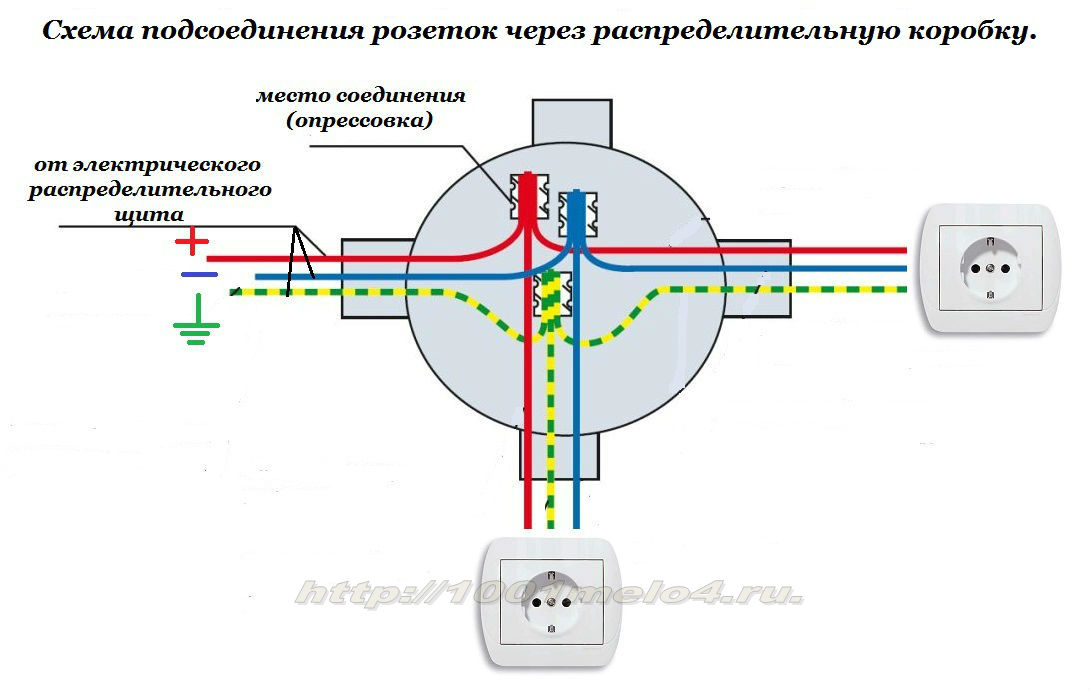

1. Разводка розеточной сети. Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
2. Правильная организация заземления. Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом. В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Важно! Никогда заземляющий контур не используется в качестве рабочего нуля в однофазных цепях.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Гараж стараются обустроить очень тщательно. Но если его прочности, защите от нападений, влаги и перепадов температур уделяется достаточно много внимания, то устройство освещения часто недооценивается. При этом, удобство использования как помещения в целом, так и отдельных зон, очень сильно зависит от качества подсветки.

Особенности

В гараже машины не только хранят, их там подчас и ремонтируют. Выводить всякий раз на улицу очень неудобно и отнимает много времени, оттого многие автомобилисты оборудуют специальные смотровые ямы. Но даже в яркий солнечный день, когда двери открыты полностью, поток света в этой части помещения оказывается недостаточным для работы. Освещение в гараже нужно продумывать еще и с тем расчетом, чтобы даже в самых отдаленных углах все было хорошо видно. Подготовиться и смонтировать необходимые устройства смогут практически все.

Разновидности ламп

Прежде всего следует определиться с нужным вам видом ламп. Традиционные светильники накаливания применять не стоит, хотя бы потому, что КПД у них мал, и при работе выделяется слишком много тепла. Кроме того, спектр излучения старых ламп представлен желтыми и красными тонами, которые отвлекают от работы. Да и риск возгорания, когда лампа накаливания перегорает, очень велик.

Галогенные лампы довольно близки к лампам накаливания , но колба заполняется парами брома. Благодаря им вольфрамовые нити разогреваются эффективнее, дают больший световой поток и могут отработать до 4 тысяч часов. Люминесцентные лампы - это колбы, электроды в которых окружены инертными газами. Внутреннюю поверхность покрывают люминофорами, которые светятся при ультрафиолетовом облучении. Рекомендуется выбирать источники света, соответствующие классу защиты IP-65, они очень устойчивы к пыли и грязи.

Светодиодное освещение очень популярно, и считается многими специалистами настоящим прорывом в осветительной технике. Подобные устройства стоят достаточно дорого, но при условии качественного исполнения, способны проработать 50 тысяч часов. По сравнению с люминесцентными лампами, светодиоды потребляют меньше тока и дают более привлекательный свет. Диодное освещение является универсальным, люминесцентное – эффективнее в отапливаемом помещении, а галогенное – в холодном.

Пользоваться прожекторами на основе LED нужно для подсветки отдельных частей помещения - прежде всего, при работе под машиной и внутри смотровых ям. Автономное освещение тоже лучше всего выполняется на основе светодиодов. Его делают всегда на основе лент в плафонах (300 единиц на плафоне). Провода ведут на потолок, переключение предусматривается через щиток. Когда гараж остается без электричества, 12 вольт от аккумулятора какое-то время будут обеспечены. При возобновлении электропитания аккумулятор начнет заряжаться опять.

Автомобилисты, следящие за современными техническими достижениями, часто используют и другое приспособление, позволяющее меньше зависеть от перебоев на магистральных сетях. Речь идет о солнечной батарее, которая за день генерирует электричество, а в темное время суток аккумулятор отдает полученный заряд. Проблема только в том, что придется или весь день находиться в гараже, или платить за его солидную охрану. Ведь количество желающих похитить батареи очень велико, стоят они дорого.

Полезной опцией оказывается датчик движения для включения ламп. Передвигаясь с тяжелым инструментом, с громоздкими деталями или просто с грязными руками, даже самыми удобными выключателями пользоваться сложно. Автоматика позволяет успешно решить эту проблему.

Кроме выбора типа светильников и комплектации осветительной системы, требуется правильно рассчитать их мощность. Проще всего применить источники света мощностью 16 - 20 Вт на 1 кв. м.

Также вводятся поправки:

• для потолков не выше 250 см - нулевые;
• в гаражах высотой 3 м и более - дополнительно 50%;
• чем темнее отделочный материал, тем больше должна быть световая сила ламп.

Экономить на энергии будет проще, если сделать стены, пол и потолок как можно светлее.

Какое расположение лучше?

Когда виды источников света и их мощность определены, наступает очередь выбора их расстановки. Основное требование состоит в том, чтобы распределение света было однородным по всей территории гаража. В большинстве случаев лампы ставят так, как считают удобным и комфортным для себя. Традиционная схема подразумевает закрепление светильников на стене и на потолке, более современный подход включает применение автономных систем. Питаемые от аккумуляторов фонари, не только могут быть перемещены в любое удобное место, но и совершенно независимы от электросетей.

Типичное распределение таково:

• первый уровень - потолок;
• второй уровень - на высоте 1,8 м;
• третий уровень (рабочий) - на высоте 0,75 м;
• четвертый уровень - 40 см от пола.

Полноценное гаражное освещение делается с таким расчетом, чтобы тень автомобиля не падала на светильники. Боковые лампы крепят на кронштейны, что позволяет поворачивать их в требуемую сторону. Стационарные источники света располагают так, чтобы при входе, выходе и обычной работе они не слепили глаза. Другим обязательным условием успеха является использование плафонов. Это позволяет предотвратить негативное действие бликов и мигания. Главный светильник ставят не просто на потолок, а там, где он будет освещать капот, не создавая тени.

Особо важно подготовить освещение в смотровой яме, куда в любой момент может что-то укатиться. При этом допустимо применять только маломощные источники света - светодиоды и галогенные лампы. Ведь высокая влажность, от которой трудно избавиться, повышает риск удара током. Светильники ставят во флаконы, покрытые стальными сетками, по краям ямы, в специально подготовленных нишах. В результате лампы не будут мешать работе, и останутся целы даже в том случае, если сверху упадет тяжелый предмет или острый инструмент.

Проводку лучше всего провести скрытым способом - но учтите, что после оштукатуривания стен сделать это будет уже невозможно. Рассчитайте все максимально тщательно, чтобы отделочный материал не был вскоре разрушен. Провода делают параллельно потолку, а перед началом работ консультируются у опытных специалистов. Если вы не уверены в своих знаниях и умениях, правильнее будет нанять квалифицированного электрика, особенно когда гараж расположен в подвале или в ином месте, где скапливается вода.

При самостоятельной работе требуется сформировать четкую схему, где будут указаны:

• источники питания или вводы извне;
• светильники;
• иные стационарные приборы;
• трассы проводки;
• розетки и выключатели.

Всегда нужно идти в магазин с этой схемой - так и продавцам будет проще разобраться, что-то подсказать, и меньше риск забыть нужные пункты, перепутать отдельные моменты. Сверху над всеми розетками и выключателями нужно устанавливать распределительные боксы. Когда установка и соединение окончены, целесообразно сразу проверить работоспособность компонентов и переключателей. И при обнаружении малейших проблем нужно немедленно их исправить.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними - во многом дело личного вкуса). Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 - 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя - Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

• SMD 5730;
• SMD 5630;
• SMD 3014;
• COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

• устройство защитного отключения;
• понижающие трансформаторы;
• обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные - из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов , с разрывом минимум 0,1 - 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций. Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

На высоких потолках сложной конфигурации или из крепких, плохо поддающихся обработке материалов, нужно протягивать гофру под навесом. При работе внимательно следят, чтобы натяжение кабеля было равномерным: он не должен нигде растягиваться и ломаться. Места для установки распределительных коробок оснащаются углублениями.

Люди строят здания в основном с двумя целями: для проживания или решения технических вопросов. При создании системы электроснабжения в этих помещениях особое внимание уделяется надежности работы и безопасной эксплуатации оборудования.

В жилых домах большое внимание уделяется дизайну комнат. Электропроводка в них обычно прячется внутри стен или создается открытым способом из эксклюзивных дорогих компонентов, подчеркивающих индивидуальный стиль владельца.

Здания для технических нужд, к категории которых относится гараж, проектируются, как правило, с простой и открытой схемой электропроводки. Прятать ее внутри стен особого смысла нет: так проще обслуживать и дорабатывать.

Виды напряжения

Для подавляющего большинства гаражей, предназначенных для содержания одной-двух машин используется однофазное питание 220 вольт промышленной частоты. Его вполне хватает, чтобы создать рабочее освещение и силовую розеточную группу для пользования электрифицированным инструментом, зарядным или пускозарядным устройствами.

Трехфазное напряжение 380 вольт имеет смысл подключать для гаражей с большим количеством автомобилей, когда есть необходимость использовать , станочное оборудование с асинхронными электродвигателями, сварочные устройства.

Как составить проект

Будущие удобства пользования электричеством, потребление его электроэнергии и основы безопасности в гараже необходимо продумать заранее. Окончательное решение оформляют на бумаге. Это поможет сохранить все задумки в памяти, провести расчет необходимых материальных средств, оценить их стоимость.

С этой целью составляется общий вид плана гаража в масштабе с указанием расположения основных строительных элементов и эскизы каждой стены, пола и потолка.

Затем он уточняется, на нем указываются:

• место установки вводного щита;

  координаты электрических точек: светильников, выключателей и розеток.

От вводного щита вычерчивают оптимальные маршруты прокладки кабелей к электрическим точкам с учетом мест их перехода через стены и другие строительные конструкции. Эскиз поможет определиться с количеством распределительных коробок, необходимых для подключения выключателей к светильникам и розеток.

Затем разметку электрических точек переносят на строительные конструкции, одновременно прорисовывая маршруты проводов и кабелей.

В проекте следует учесть способ подачи электроэнергии на от питающей линии с учетом местонахождения самого гаража. Ведь он может быть расположен в:

гаражном кооперативе, где уже имеется собственная трансформаторная подстанция с разветвленной силовой схемой;

около частного дома или дачи с подключенным электрическим питанием;

отдельно на местности, когда придется прокладывать воздушную или кабельную линию электроснабжения.

Эти особенности могут сильно повлиять на объем работ по подключению электропитания.

На стадии проекта следует учесть вопросы безопасности, связанные с молниезащитой, аварийными ситуациями на питающей линии, необходимости использования индивидуального контура заземления здания.

Состав схемы электропроводки в гараже

Основные компоненты:

вводной распределительный щит питания;

приборы учета, защит, автоматики;

кабели и провода;

осветительные приборы и выключатели;

розеточная силовая группа.

В отдельных случаях могут дополняться системы обогрева и другие устройства.

Ввод питания

К схеме гаража подключают электрическую энергию с помощью специального щита. В отдельных случаях его размещают с наружной стороны.

Но, чаще всего вводной щит уже после возведения стен и остова крыши устанавливают внутри здания при начале строительстве.

Его место принято выбирать около входной двери или ворот. Так удобнее и безопаснее отключать питание при уходе из гаража, когда нет необходимости пользоваться электроэнергией.

Вводной щит следует выбирать с возможностью:

удобства пользования;

ограничения доступа посторонних лиц к электрическим аппаратам;

вместимости необходимых защит и распределительных устройств.

При расположении гаража в общем кооперативе возникает необходимость . Его тоже располагают во вводном распределительном щите.

Итоговую конструкцию вводного щита можно изготовить самостоятельно из металла или купить готовую заводскую модель в магазине.

Устройства защит

Внутри гаража со схемой электропроводки могут возникнуть различные аварийные ситуации. Последствия их разрушительной деятельности призваны предотвратить:

автоматические выключатели;

УЗО и дифавтоматы;

ограничители перенапряжения;

реле контроля напряжения;

понижающие разделительное трансформаторы.

Обычно владельцы гаража используют только защиту автоматами, отказываясь от других устройств на свое усмотрение. Такое решение экономически оправданно во многих случаях, но не во всех…

Автоматические выключатели

Они являются обязательным элементом, предотвращающим последствия перегрузок и возникновения коротких замыканий в современной схеме электропроводки гаража.

Вводной автомат располагают внутри вводного щита перед счетчиком электроэнергии. Если используется упрощенная «дедовская» схема электропроводки, состоящая из одной лампочки освещения, расположенной по центру потолка и единственной розетки, изредка используемой для подключения переноски, то в принципе больше никаких автоматических выключателей и не потребуется.

Однако, для современных условий, этого явно недостаточно. Учитывая возросшее количество потребителей электроэнергии: зарядные и пусковые устройства, электрифицированный инструмент, системы обогрева и освещения, их объединяют в группы по назначению и запитывают различными автоматическими выключателями, подобранными по номиналам нагрузки. Все эти автоматы располагают после электросчетчика.

УЗО и дифавтоматы

Их назначение: защитить владельца гаража от токов утечек, возникающих через случайно поврежденную изоляцию схемы.

Особую актуальность этот вопрос приобретает при работе в смотровой яме и подвале гаража с электрическими приборами и оборудованием, где создается повышенная влажность окружающей среды.

Ограничители перенапряжения

Если гараж запитывается от воздушной линии электропередач, то в грозоопасный период в нее может попасть разряд молнии. Ее потенциал частично погасится разрядниками ВЛ, но остаточная величина способна по проводам ЛЭП прийти в электропроводку гаража отдельным высоковольтным импульсом.

Также обращают внимание на:

поперечное сечение жилы и ее металл, влияющие на выбор номинальных нагрузок (от алюминия лучше отказаться);

электрическую прочность слоя изоляции, ее соответствие классу применяемого напряжения.

Осветительные приборы и выключатели

Систему освещения гаража запитывают от отдельных автоматических выключателей. Ее лучше разделять на:

общую, охватывающую светом всю площадь помещения;

местную — для определенного рабочего места.

Общее освещение для гаража вполне хорошо создают люминесцентные лампы промышленного назначения, а выключатель для них удобно разместить около входа.

Местное освещение можно разделять по величине напряжения на:

обычное 220 вольт для нормальных условий эксплуатации;

пониженное через разделяющий трансформатор — в опасных местах.

Выключатели для местного освещения располагают около рабочего места, но не внутри смотровой ямы и подвале, а на входе.

Следует обратить внимание на конструкцию корпуса светильника в опасной зоне. По условиям защиты от проникновения посторонних предметов и влаги он должен отвечать стандарту IP65. Стекла лучше защищать металлической сеткой от случайных механических повреждений.

Розеточная силовая группа

Электрические приборы потребления лучше разбить на группы по мощности и назначению. Энергоемкие потребители из нагревательных приборов, сварки. пускозарядных устройств следует подключать отдельными линиями через собственные защиты.

Для переносного электрифицированного инструмента розетки равномерно разносят по периметру гаража. Их удобно располагать по высоте на уровне рабочих стеллажей.

Закрывающиеся защитные крышки на корпусе предотвращают попадание на контакты случайных предметов, исключают короткие замыкания. Поскольку сейчас происходит отказ от использования схем электроснабжения , то все розетки следует сразу приобретать и устанавливать с защитным третьим контактом, к которому будет коммутироваться РЕ проводник.

Для подключения розеток и выключателей потребуется соединять концы кабелей. С этой целью используют распределительные коробки. Места для них выбирают в точках ответвлений на маршрутах пересечения кабельных линий.

Схемы электропроводки в гараже

Для упрощения рисунка на нем не показаны подключение и разводка защитного РЕ-проводника. У такой схемы питания необходимо использовать трехжильный кабель.

При схема электропроводки гаража выполняется по этим же принципам, но в ней осуществляется разделение потребителей по числу фаз и напряжению питания, как показано на принципиальной схеме ниже.

Для упрощения на ней показаны только автоматические выключатели без других защитных устройств, которые каждый владелец гаража выбирает с учетом конкретных условий его эксплуатации.

Подключение потребителей по линиям питания трехфазной сети осуществляется пятижильным кабелем, а однофазной — трехжильным.

При работе однофазных потребителей стараются соблюдать равномерность нагрузки по всем фазам, избегают перегрузок на какой-то одной.

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Принципы проектирования электрических схем для гаражей

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, и светильники (см. ). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

Вопрос подключения гаража к внешнему источнику эл/питания решается индивидуально, в зависимости от того, где он расположен и от чего осуществляется его эн/снабжение. В любом случае внешние присоединения следует доверить специалисту. А вот внутренняя проводка в гараже у любого автовладельца, который хотя бы немного разбирается в эл/технике, сложностей не вызовет.

Именно о порядке организации эл/проводки в самом гараже далее и пойдет речь.

Не все собственники боксов придерживаются общепринятых норм. Каждый прокладывает линии и монтирует элементы цепей так, как ему проще и удобнее. Кроме того, и гаражи бывают разными – по габаритам, материалу, внутреннему обустройству. Поэтому навязывать конкретные схемы автор считает совершенно бессмысленным. А вот напомнить основные правила и нормативы по монтажу эл/проводки, дать несколько полезных рекомендаций будет нелишне.

Она должна учитывать все особенности гаража и его обустройство (наличие смотровой ямы, расположение верстаков, стеллажей и так далее). Необходимо сразу же определиться, к каким секторам бокса необходимо подвести питание. Например, освещение в погребе должно быть обязательно. Плюс – линия для эл/точила, рабочий щиток с для подключения эл/инструмента, зарядного устройства и тому подобное. Сколько потребуется осветительных приборов (в зависимости от размеров гаража и наличия смотровой ямы)? В соответствие с этим и определяется оптимальная схема проводки.

Еще на стадии подключения к внешнему источнику питания нужно определиться с количеством «заводимых» в гараж фаз. С одной работать будет не совсем удобно, особенно если в боксе предполагается устанавливать большое число различных приборов и оборудования, которые нуждаются в подключении к сети (светильники, мини-станки). В этом случае целесообразно в бокс завести 3 фазы, и все нагрузки равномерно распределить между ними.

Отдельная тема – заземление (). Пренебрегать этим не следует; хотя бы элементарный контур должен быть, так как каждому хозяину гаража обязательно придется столкнуться с подключением довольно мощного оборудования. К примеру, сварочного аппарата. Поэтому если и заниматься обустройством проводки в боксе, то с учетом перспективы. Так надежнее.

На освещение и розетки необходимо прокладывать разные линии. Соответственно, и провода подбирать оптимального сечения. Это несколько снизит общие затраты на эл/проводку в гараже. При этом нужно предусмотреть его секторальное освещение.

Кроме того, в каждую линию желательно поставить свой автомат защиты. Еще лучше – совместно с УЗО. Или вместо них – . Так как в гараже окон нет, то неисправность в одной из ниток существенно осложнит ее поиск и устранение. Установка в схему защитных устройств позволит не выключать свет полностью во всем помещении.

Если хозяин планирует использовать в гараже мощный эл/обогреватель, тем более, самодельный (что чаще всего и делается), то для него обязательно прокладывается отдельная линия. При этом еще на этапе проектирования эл/проводки бокса необходимо сразу же подобрать внешний кабель с соответствующими сечениями жил.

Все трассы прокладываются, как и в иных помещениях – по прямой (горизонтально и вертикально). Никакие зигзаги, углы не допускаются.

Отстояние проводки от перекрытия (потолка) – 100 мм, как минимум.

Светильники, устанавливаемые в смотровой яме, должны быть только закрытого типа. При повышенной влажности в гараже желательно ставить приборы, рассчитанные на пониженное напряжение, и подключать их через трансформатор (12 – 36 В).

Рекомендуемые (минимальные): для выключателей – 150, для розеток – 60 (см). Нужно заранее предусмотреть вероятность использования при работе в гараже какого-либо устройства, питание которого осуществляется от 3ф-й линии. Поэтому желательно установить хотя бы одну такую розетку.

Выбор материалов

Гараж – это помещение с повышенной влажностью. Кроме того, подавляющее большинство автолюбителей не могут похвастаться и отоплением в боксе. Следовательно, регулярные температурные скачки, так как створки гаражных ворот периодически открываются/закрываются.

Необходимо учесть и возможную нагрузку. Ведь автолюбителю приходится работать не только с маломощной эл/дрелью, но и с «болгаркой» или иным инструментом. Часто приходится включать и сварочный аппарат. Поэтому следует , рассчитанные на предел по току 16 А, что соответствует мощности подключаемого оборудования примерно в 3,5 кВт. Как правило, в гараже больше и не требуется.

Монтаж силовых линий должен вестись только в защитных рукавах (гофре) или пластиковых кабель-каналах. Особенно в гараже металлическом! Если этим пренебречь, то о технике безопасности можно забыть.

На вводе силовой линии в гараж нужно поставить щиток (в продаже есть разных размеров, с установленными крепежными рейками). В нем монтируется, кроме остальных устройств, и центральный выключатель, поэтому располагать его следует рядом с входной дверью, для удобства пользования.

Собирать схему на различных досках (плитах стеклотекстолита, фанерках и тому подобное) не рекомендуется. Во-первых, из-за специфики помещения (в первую очередь, сырости), во-вторых, по причине плохой ремонтопригодности такой сборки. Ведь плату придется крепить к стене, и доступ к ее тыльной стороне (например, для замены какого-либо устройства) будет осложнен.

Желательно для проводки использовать кабельную продукцию с медными жилами (). Во-первых, алюминий при изгибах легко ломается. Любой повторный монтаж, переключение проводки вызовет необходимость откусывания кончиков проводов и их зачистки. Практика показывает, что постепенного укорачивания линии не избежать. Следовательно, придется делать повышенный запас проводки по длине. Во-вторых, при одном и том же расчетном номинале тока алюминиевые жилы должны быть большего сечения, чем медные. Работать с ними будет не так удобно.

Особенности организации проводки в гараже

Рекомендуемый способ монтажа линий – открытый. Во-первых, это значительно повышает ремонтопригодность проводки; во-вторых, снижает объем работ (не придется ); в-третьих, если впоследствии понадобится сделать дополнительную разводку, изменить трассировку линий, то никаких проблем не возникнет. Хотя встречаются и прямо противоположные мнения. Наверное, некоторые противоречия вызваны тем, что речь идет о совершенно разных гаражах. Например, боксе металлическом и из пенобетонных блоков. И все-таки автор оптимальным вариантом считает проводку открытую.

Скрутки в проводке не допускаются. Особенно если речь идет о сращивании проводников, жилы которых из разнородных металлов (алюминий и медь).

Информации вполне достаточно. Но это всего лишь отдельные рекомендации общего плана. Как сделать проводку в собственном гараже, решать только вам, уважаемый читатель.
