На сегодня есть как минимум три варианта устройства теплого пола под кафельной плиткой – стержневой, композитный и пленочный тип нагрева. Какой же лучше выбрать? Об этом поговорим ниже.

Электрические теплые полы делают трех типов исполнения — кабельные, стержневые и пленочные. Пленочные, в свою очередь, имеют два вида исполнения – карбоновые и биметаллические. Рассмотрим их далее более детально:

Главные достоинства инфракрасных теплых полов:

Недостатков меньше чем достоинств, но они есть:

Монтаж

Как вариант, предлагаем рассмотреть линейку изделий Российского производителя «Теплолюкс». Линейка SLIM HEAT ПНК – технологичный продукт с мощностью от 0.22 до 2.2 кВт и площадью обогрева от 1 до 10 м/ квадратных. Нагревающая основа изготовлена из карбоновых компонентов, помещенных в тонкую 0,334 мм ПВХ пленку. Ширина полосы – 0.5 метра, длина ячейки – 0.25 м.

В комплект входит:

Цена такого комплекта в зависимости от мощности от 1560 р, до 11550 р.

Монтаж инфракрасного пола специалистами будет стоить от 1100 р, за 1 м. кв., плюс 1500 р за укладку квадрата кафеля. Эти расценки справедливы при хорошем качестве основания, не требующем доработки. В противном случае к цене добавляется стоимость таких работ – от 300 р. за квадрат.

Монтируем систему сами

Самостоятельный монтаж следует начинать с выбора комплекта теплого пола и подготовки необходимых материалов и инструментов. Какой бы вариант монтажа вы ни выбрали – самостоятельно или с привлечением специалистов, первым делом нужно определиться с мощностью системы.

Не будем утомлять вас расчётами необходимой тепловой мощности, лучше приведем усредненные цифры. К примеру, для комнаты 25 м. кВ. будет вполне достаточно пленочного обогрева, мощностью 1.5 кВт, при условии, что площадь пола, свободно излучаемая тепло, то есть не закрытая крупной мебелью, не менее 80 % от общей.

Для проведения работ понадобятся:

Работы выполняем поэтапно:

На этом монтаж теплого инфракрасного пола закончен. Дальше ждем высыхания стяжки и укладываем плитку обычным способом – на плиточный клей под малую гребенку.

Напоследок дадим пару советов:

Важно! Включать в сеть теплый пол можно только через 30 дней после укладки плитки, иначе тепловые расширения могут привести к разрыву контактов на соединениях и повреждению нагревающих матов.

Как видите, инфракрасный теплый пол под плитку вполне по силам сделать самостоятельно даже при отсутствии практики подобных работ.

Главное, хорошенько ознакомиться с инструкцией комплекта, точно ее выполнять и проводить работы с высокой аккуратностью.

Если вы все шаги сделаете правильно, в награду получите надежный и качественный источник тепла.

Ванную обычно посещают с утра или вечером – в периоды, когда люди больше всего расслаблены и настроены на приятный отдых. Если в комнате прохладно или сыро, это вызывает дискомфорт, негативные эмоции. Иногда повышенная влажность и холодный кафель на полу даже становятся причиной простудных заболеваний. Теплый пол в ванной комнате – идеальное решение этой проблемы.

Напольный обогрев не помешает в любом помещении, но именно в ванной он по-настоящему необходим. Чаще всего на пол кладут керамическую плитку. Если она не подогревается снизу, то почти всегда очень холодная. Ситуацию не спасает даже коврик, перед ванной. Отопительная система прогревает плитку, воздух, отделочные материалы стен и потолка.

Различают водяные и электрические системы. В первых нагрев осуществляется с помощью трубопровода, проложенного под напольным покрытием. В трубах циркулирует теплоноситель. В электрических системах отопление работает за счет нагревательных элементов: кабелей, пленки, матов, стержней.

Все конструкции имеют собственные преимущества и недостатки, различаются по цене, сложности монтажа. Так, в ванной в квартире лучше установить электрический теплый пол, а для частного дома можно выбрать систему любого типа.

Система напольного отопления помогает решить одну из важнейших проблем – сырости в ванной, которая приводит к размножению болезнетворных грибков и плесени. Эти микроорганизмы могут стать причиной некоторых серьезных болезней, в частности астмы

Вариант #1 – водяное отопление

Водяной теплый пол больше подходит для частного дома, чем для квартиры в многоэтажке. Это связано с тем, что напольный обогрев обычно подключают к системе центрального отопления, что довольно сложно осуществить в квартире. Еще один нюанс: в случае серьезного порыва труб можно затопить соседей снизу. В частном доме не бывает всех этих проблем.

Отопительная система состоит из узла смешивания теплоносителя и труб, уложенных в стяжку под полом. Чаще всего владельцы домов выбирают трубы из металлопластика или сшитого полиэтилена. Эти изделия надежны, пластичны, отличаются хорошими эксплуатационными характеристиками. Узел смешивания теплоносителя – это сложная система, которая включает насос, смеситель, коллектор.

К достоинствам водяных полов относят такие свойства:

• Экономичность. Это самый дешевый в эксплуатации вариант напольного обогрева.
• Универсальность. Водяной пол можно укладывать под любое чистовое покрытие – под плитку, ламинат, линолеум.
• Автономность. Контур теплого пола работает отдельно от центрального отопления. При необходимости его можно использовать автономно, что очень удобно в межсезонье.
• Относительно простой монтаж. Установить водяной теплый пол в ванной несложно, если есть навыки обращения с инструментами.

При подключении водяного теплого пола устанавливают коллекторный шкаф. Он необходим для удобства размещения автоматики и соединения с ней трубопровода

Для упрощения укладки петли водяного теплого пола можно закрепить с помощью степлера. Как это делают на практике, показано в видеоролике ниже:

Вариант #2 – кабельный пол

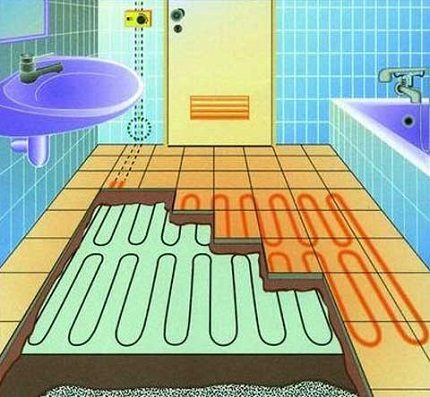

Конструкция кабельной системы обогрева состоит из терморегулятора, кабеля, датчика температуры. При выборе комплектующих особое внимание обращают на кабель. Важны такие показатели: мощность, тип (одно- или двужильный), форма выпуска (катушка, маты), репутация производителя.

Кабель, уложенный на стекловолоконную сетку в виде матов, удобнее в монтаже. Термоматы можно разрезать и таким образом менять конфигурацию системы. Это очень удобно, т.к. конструкции можно использовать для отопления помещений любой площади. Единственный нюанс: нельзя нарушать целостность самого кабеля.

Для работы теплого пола необходимы терморегуляторы, которые будут контролировать степень нагрева кабеля. Лучше всего выбрать программируемые модели. Они надежны, удобны, а при условии двухтарифной системы оплаты электроэнергии помогут еще и существенно сэкономить деньги.

Чтобы облегчить вам монтаж теплого пола в ванной комнате своими руками, предлагаем ознакомиться с рекомендациями специалистов:

Преимущества электрического напольного отопления:

• Безопасность. Системы надежны. Даже если на греющий кабель попадет вода, ничего страшного не случится.
• Универсальность. Нагревательный кабель укладывают в стяжку, поэтому уровень пола поднимается незначительно. Это позволяет использовать его в помещениях с любой высотой потолков.
• Долговечность. Срок службы электрических систем превышает длительность эксплуатации водяных.

Удельное тепловыделение нагревательного кабеля для теплого пола может составлять 17 Вт/м-21 Вт/м. Это оптимальные показатели, не стоит искать более мощные изделия, т.к. они могут быть небезопасными в эксплуатации

Вариант #3 – пленочные инфракрасные полы

В последние годы особую популярность получили инфракрасные напольные системы обогрева. В качестве нагревателей используются либо стержни, либо пленка на основе углерода. Источник питания – электросеть, к которой нагревательный элемент подключен через терморегулятор.

Нагревательная инфракрасная пленка универсальна. Ее можно монтировать под любой тип покрытия. При желании можно даже самостоятельно сделать мобильный напольный обогреватель, прикрепив ее к ковру.

Инфракрасная пленка проста в монтаже, однако перед началом работ следует тщательно протестировать функциональность нагревательных элементов. Для укладки плитки поверх пленки используют специальные клеевые составы.

Инфракрасная пленка абсолютно безопасна, экологична, долговечна, надежна. Одно из главных преимуществ: если какой-либо участок теплого пола будет поврежден, остальные зоны будут работать в прежнем режиме

Вариант #4 – карбоновые стержни

Карбоновый стержневой пол называют «умным» из-за повышенной экологической и пожарной безопасности, системы саморегуляции. Нагревательные элементы соединены друг с другом в виде матов. Температуру контролируют терморегуляторы и датчики.

Основное достоинство карбонового пола заключается в том, что он не перегревается, не боится давления. Благодаря этому уникальному свойству его можно монтировать даже под мебелью и тяжелыми предметами.

Карбоновые маты укладывают прямо в стяжку или в плиточный клей. Поверх теплого пола можно монтировать любые чистовые покрытия, включая натуральный и искусственный камень.

Карбоновые маты отличаются долговечностью. Они способны служить до 50 лет. Поскольку стержни соединены параллельно, поломка одного или нескольких элементов не мешает работе остальных нагревателей

Критерии выбора напольного отопления

Есть несколько параметров, на которые следует ориентироваться при выборе системы теплого пола для ванной:

• Тип здания. Для частного дома или квартиры с автономным обогревом можно выбрать водяную конструкцию. А вот для квартиры с централизованным отоплением больше подойдет электрическая система – кабельная или инфракрасная.
• Расположение помещения. Если квартира в многоэтажном доме расположена не на первом этаже, слишком велик риск затопления соседей, поэтому водяную конструкцию устанавливать крайне нежелательно.
• Назначение. Если напольное отопление устанавливают только в ванной, то проще смонтировать нагревательные маты, чем уложить трубы водяного пола.
• Вид напольного покрытия. Важно учитывать ограничения отопительных систем и их совместимость с разными типами чистовых покрытий.
• Сложность монтажа. Если владелец помещения планирует выполнить работы своими руками, лучше остановиться на том варианте, который окажется самым простым в монтаже.
• Стоимость системы. Прежде чем сделать окончательный выбор, необходимо тщательно просчитать количество и стоимость материалов. В этом могут помочь специальные онлайн-калькуляторы, которые есть на некоторых сайтах.
• Экономичность. Отопление должно быть недорогим – это аксиома. Следует сравнить достоинства, недостатки и стоимость эксплуатации систем различных типов.

При выборе между водяной и электрической системами следует учитывать и состояние электропроводки. Если есть риск, что она не справится с повышенными нагрузками, лучше выбрать водяной пол

Предлагаем прислушаться к мнению специалиста, чтобы было проще определиться с конструкцией:

Монтаж электрического кабельного пола

Каждая система имеет собственные особенности установки, и перед началом работ следует ознакомиться с подробной инструкцией по монтажу конкретного вида теплого пола. Также необходимо внимательно прочитать техническую документацию и рекомендации производителя.

Рассмотрим специфику монтажа теплого пола в ванной на примере укладки нагревательного кабеля.

Особой популярностью на рынке пользуются теплые полы Devi, Thermo, Electrolux, «Теплолюкс», но это вовсе не означает, что системы других производителей хуже. Всегда можно найти подходящий вариант по соотношению цена-качество

Шаг #1: подготовка комплекта

Для установки кабельного теплого пола потребуются такие комплектующие:

• одно- или двужильный нагревательный кабель;
• термостат;
• датчик температуры;
• пластиковая гофрированная трубка для укладки термодатчика;
• монтажная лента;
• теплоизоляционный материал.

Комплект для теплого пола можно собрать самостоятельно, а можно купить уже готовый – с кабелем, термостатом, датчиком. В этом случае отдельно докупать придется только утеплитель (подойдет фольгированный пенофол, пеноплекс или другой аналогичный теплоизолятор).

Стоимость готового комплекта зависит от мощности системы, торговой марки, региона, в котором осуществляется покупка. В среднем 1 м.кв. теплого пола обходится в 1500 рублей, однако цены лучше уточнять на момент приобретения

Шаг #2: монтаж терморегулятора

Элемент, который следует установить в первую очередь, – термостат. При сборке системы он будет подключен к датчику температуры. Приборы работают совместно: при нагревании пола до нужной температуры датчик подает сигнал на терморегулятор, и тот отключает обогрев, пока температура не упадет до заданного минимума, после чего – включает.

Для монтажа терморегулятора необходимо на высоте 0.5-1 м сделать выемку в стене по размеру коробки. От нее к полу штробят две борозды, в которых будут размещены гофрированные пластиковые трубки – с проводом термодатчика и силовым кабелем.

Удобнее всего устанавливать термостаты в тех же помещениях, где укладывают теплые полы. Однако в ванной комнате пар и высокая влажность, поэтому терморегулятор лучше перенести в соседнее помещение, чтобы избежать сбоев в работе

Шаг #3: подготовка основания

Пол очищают от мусора, обеспыливают, выравнивают с помощью стяжки. Нужно добиться гладкой и ровной поверхности, убрать перепады, иначе повышается риск повреждения системы отопления во время ее эксплуатации.

Когда основные работы по подготовке основания закончены, следует дождаться полного высыхания смеси. После этого пол тщательно грунтуют, чтобы укрепить поверхность. К следующему этапу работ приступают, когда высохнет грунтовка.

На подготовленную поверхность укладывают слой теплоизоляции. Она нужна, чтобы предотвратить теплопотери. Кабель одинаково нагревает окружающую среду со всех сторон. Тепло идет как вверх, так и вниз. Это значит, что теплый пол обогревает не только ванную комнату, но и плиты перекрытия, соседей или вообще подвальное помещение.

В результате владелец квартиры переплачивает за электроэнергию, т.к. система обогрева работает в усиленном режиме, а тепла получает минимум. Решить эту проблему несложно: достаточно выбрать хороший утеплитель толщиной не менее 20 мм и уложить его фольгированной стороной вверх.

Грунтовку подбирают в зависимости от типа поверхности основания. Если оно имеет плотную структуру, достаточно купить стандартную смесь. А для пористой поверхности лучше выбрать грунтовку глубокого проникновения и нанести ее в 2-3 слоя

Шаг #4: укладка кабеля

Кабель начинают укладывать с участка, где провод будет подключен к терморегулятору. Его монтируют на специальную стальную ленту, которую крепят на теплоизоляцию (шаг – 50 см). На монтажной ленте предусмотрены крепежи-лепестки для удобства фиксации нагревательного кабеля.

При укладке кабеля нужно следить, чтобы расстояние до стены составляло не менее 10 см, а между витками было не менее 6 см (величина шага может быть до 20 см). Кабель укладывают как можно дальше от радиаторов и труб. Расстояние – от 20 см.

Нельзя допустить повреждения нагревательного кабеля, поэтому его кладут так, чтобы радиус изгиба витка был хотя бы 5-6 диаметров провода. Линии кабеля не должны пересекаться между собой

Шаг #5: установка термодатчика

Для монтажа термодатчика потребуется гофрированная трубка. Датчик вкладывают в нее, вставляют заглушку, чтобы в полость трубки не попали строительные смеси, и устанавливают посередине между витками кабеля.

Выводы термодатчика подключают к терморегулятору, укладывая провода в заранее подготовленные штробы. После этого борозды в стене можно аккуратно заштукатурить или зашпаклевать.

Система готова к тестированию. Ее необходимо проверить до заливки стяжки, чтобы убедиться в функциональности всех элементов. Сопротивление кабеля можно проверить с помощью тестера. Если все в порядке, приступают к обустройству стяжки.

Параметры нагревательного кабеля проверяют как минимум дважды. В первый раз это делают сразу после покупки, а второй – после укладки. Показатели сверяют с характеристиками в технической документации. Отклонения недопустимы

Шаг #6: заливка стяжки

Поверх установленной обогревательной системы заливают специальную смесь для теплого пола слоем 3-10 см. До ее полного высыхания по полу нельзя ходить, а саму систему не включают.

Время застывания смеси должно быть указано на упаковке, обычно оно составляет около трех суток. По истечении этого срока уже можно ходить по полу, укладывать финишное покрытие, а вот до первого включения напольного отопления должно пройти около месяца. К этому времени стяжка как раз наберет необходимую прочность.

Смесь для стяжки наносят зубчатым шпателем, начиная от дальнего угла ванной. Важно проследить, чтобы все пустоты и зазоры были заполнены смесью, а толщина ее слоя над кабелем должна составлять не менее 5 мм

Предлагаем подробный видеоинструктаж по монтажу теплого пола:

Чаще всего в качестве напольного покрытия в ванной комнате используют кафельную плитку или керамогранит. Это связано с особыми условиями эксплуатации помещения. Однако благодаря напольным отопительным системам можно добиться оптимального микроклимата в ванной комнате, хорошего прогрева пола, а значит, подойдут и другие виды покрытий – камень, ламинат, линолеум или ковролин.

Оптимальная температура в ванной комнате оказывает большое влияние на комфортность водных процедур. Это поняли еще в Древней Греции и придумали обогрев полов в своих банях дымом. По специальным каналам он подавался под пол бани (термы) и в стены, пол подогревался, мыться становилось значительно приятнее. Под полом обустраивались сложные каналы, он немного приподнимался. Для понижения температуры применялись двойные покрытия, верхнее делалось из больших кирпичей, удерживаемых глиной. Финишное покрытие было из керамики. Через много столетий человечество опять вернулось к идее обогрева полов в ванных комнатах, но теперь уже это делается с учетом достижений современных технологий.

Для обогрева пола используются различные теплоносители, сама система может быть как полностью автономной, так и подключаться к общедомовому отоплению.

водяной теплый пол

Следует знать, что название «инфракрасный» применяется как рекламная уловка. Согласно второму закону термодинамики теплопередача происходит двумя путями: непосредственно при контакте двух тел с различной температурой (конвективный метод) или тепловым инфракрасным излучением (лучевой метод). Все тела, имеющие температуру выше абсолютного нуля -273,15°С, излучают инфракрасные лучи. Это значит, что любые системы обогрева пола в ванной комнате передают тепло одновременно двумя способами и являются как инфракрасными, таки и конвективными.

инфракрасный теплый пол

Требования к подключению водяного теплого пола

Очень важный вопрос, неправильные и неграмотные действия могут стать причиной не только неэффективного функционирования теплого пола, но и нарушения работы отопительной системы дома.

Каким параметрам должен соответствовать теплый пол?

1. Максимально равномерно прогревать поверхность пола. Не должно быть слишком холодных или слишком горячих участков.
2. Температура поверхности должна быть в пределах +26–29°С. Эти параметры считаются оптимальными для создания благоприятного микроклимата в помещении и оказывают несущественное негативное влияние по половые покрытия.
3. Температура теплоносителя должна быть примерно +35–50°С. Конкретные значения зависят от типа финишного напольного покрытия, толщины стяжек, физических характеристик теплозащитного слоя и конкретного расположения ванной комнаты.
4. Скорость движения теплоносителя должна обеспечивать максимально равномерную теплоотдачу по всей длине трубопроводов.
5. Разница между температурой теплоносителя на входе и выходе из системы не должна превышать 5°С. Если она выше этих значений, то это признак недостаточной скорости движения теплоносителя.

Большинство требований связано между собой и невыполнение одного показателя становится причиной отклонения других.

Термостатический регулирующий клапан представляет собой блок, вмонтированный в стену около выхода теплоносителя из системы. Блок сверху закрывается декоративной панелью, снаружи установлена ручка управления.

Устройство регулирует показатели температуры обратки. К примеру, если вода на входе нагрета до t°=+60°С, а ручка терморегулятора выставлена на t°=+20°С, то средняя температура теплоносителя будет равняться +30°. Недостаток такой схемы – оптимальная температура только по центру помещения. Схема используется для подключения небольших по размерам ванных комнат.

От радиатора (обязательно ознакомьтесь — как выбрать радиатор отопления) выходит уже остывшая вода с температурой примерно +45°С, при выставлении регулятора на +25°С будет меньшая разница температур на входе и выходе. В сравнении с предыдущим способом меньшая разница температуры теплоносителя на входе и выходе, за счет этого увеличивается площадь участка с оптимальной температурой нагрева. Такой способ подключения и регулировки дает возможность подключать ванные комнаты большего размера. В санузлах часто подключение делают через полотенцесушитель.

Наиболее оптимальный вариант, позволяет обогревать помещения различной площади, работает в независимом от системы отопления режиме. Встроенный насос обеспечивает большую скорость перемещение воды в трубопроводах, за счет чего температура на входе и выходе отличается всего на несколько градусов. Вся площадь пола нагревается до одинаковых значений. Параметры теплого пола не зависят от температуры воды в котле центрального отопления. По мере остывания теплоносителя термостатический клапан подмешивает горячую воду из котла, а обратный клапан подает остывшую для нагрева. Такой контур можно подключать для обогрева помещений любой площади, он безопасен для всех типов напольных покрытий и комфортен для людей. Ниже мы дадим пошаговую инструкцию подключения полностью автономного насосно-нагревательного узла.

Какой именно тип подключения выбрать зависит от параметров ванной комнаты и существующей системы отопления дома или квартиры. Имейте в виду, что для некоторых многоквартирных домов подключение теплых полов требует предварительного согласования с представителями управляющих организаций.

Способы заливки цементных стяжек

Каждый тип теплого пола имеет свои нюансы подготовки основания. Основание состоит из нескольких слоев, несоблюдения строительных норм и правил резко понижает коэффициент полезного действия установленного оборудования. Теплые полы в ванной комнате вместо экономии энергоносителей станут причиной увеличения расхода.

Состав слоев бетонного (мокрого) теплого пола в ванной на пенополистирольной плите с бобышками.

Этот вид теплого пола состоит из следующих элементов.

Этот вариант часто используется для создания теплых полов, специальная пенополистирольная плита намного облегчает процесс монтажа системы.

Есть более простой и менее затратный вариант обустройства теплых плов – вместо специальной пенополистирольной плиты с бобышками применяется обыкновенный плоский утеплитель, а водопроводные тубы фиксируются хомутами к металлической сетке.

Неопытные строители отдают предпочтение этому варианту в надежде, что металлическая сетка повышает механическую прочность бетонной стяжки. Это ошибочное мнение. Дело в том, что армирование бетона металлической сеткой происходит только тогда, когда она со всех сторон заливается бетоном толщиной не менее пяти сантиметров. В случае с теплыми полами сетка лежит непосредственно на утеплителе, соответственно, никоим образом не усиливает стяжку.

Для обеспечения дополнительного армирования нужно пользоваться специальными пластиковыми креплениями трубы. Оно приподнимает сетку над листами утеплителя и позволяет раствору заполнять пространство под ней. Правда, возникает новая проблема: по сетке трудно ходить, кроме того, во время ходьбы она вытягивается и опять ложится на ровные поверхности плит утепления. Нужно дополнительно ее фиксировать небольшими кучками раствора в приподнятом состоянии, а для ходьбы пользоваться деревянными трапами. Подготовительные этапы занимают много времени.

Виды пенополистирольных плит для утепления пола с подогревом

1. Пенополистирол с бобышками без покрытия. Недостаток – во время монтажа много бобышек отламывается, что вызывает сложности при укладке трубы. Этот тип утеплителя не рекомендуется к использованию.
2. Пенополистирол с бобышками с покрытием. Специальное защитное покрытие полностью исключает отламывание бобышек во время ходьбы, что позволяет укладывать трубы по запланированной контурной схеме. Для фиксации трубы нужно использовать якорные пластиковые скобы.
3. Пенополистирольная плита с бобышками с покрытием, имеющим специальные фиксаторы для пластиковых труб. Дополнительные скобы не требуются, значительно ускоряется процесс укладки трубы, понижается себестоимость монтажных работ. Профессионалы считают этот материал наиболее оптимальным выбором.
4. Гладкая пенополистирольная плита. Преимущества – низкая стоимость и возможность выбора по толщине. На гладких плитах для удобства раскладки трубы рекомендуется применять подложку. Она не выполняет теплоизолирующие функции, но имеет на лицевой части разметки, облегчающие раскладку контура.

Во время выбора утеплителя обращайте внимание не столько на цену, сколько на толщину и прочность плиты. Имейте в виду, что слишком тонкий утеплитель значительно понижает эффективность теплого пола и увеличивает затраты на подогрев. Это значит, что попытки сэкономить финансовые средства на приобретении материалов во время эксплуатации помещения превратятся в большие убытки на их подогрев.

Деформационные швы бетонных стяжек

Согласно действующим строительным нормам и правилам все заливные бетонные конструкции должны иметь специальные деформационные швы. Они уменьшают нагрузки на конструкционные элементы, предупреждают их деформацию из-за усилий, возникающих вследствие тепловых расширений. Если ванная комната имеет размеры более 8 м, то деформационный шов нужно обязательно делать. Шов заполняется демпферной лентой.

Важно. Петли теплого пола не должны проходить над деформационным швом. Один контур разбивается на два отдельных, через шов проходят только трубы на вход и выход теплоносителя под углом примерно 45° и в изоляционном кожухе. За счет этого исключаются риски механических повреждений.

Во время укладки труб они должны лежать строго горизонтально. При перепаде высот в пределах 6 мм значительно увеличивается гидравлическое сопротивление, а при перепаде высот более внутреннего диаметра пластиковой трубы могут возникать воздушные пробки.

Типы стяжек для теплого пола под финишное покрытие

Каждый тип стяжек имеет свои плюсы и минусы, конкретное решение следует принимать после внимательного анализа особенностей ванной комнаты.

1. Полусухие стяжки. Быстро затвердевают, во время приготовления экономятся ингредиенты. Недостаток – полусухая стяжка имеет много воздушных карманов, что значительно понижает коэффициент теплопроводности. Еще одна проблема – для строительства такой стяжки нужны знающие и добросовестные специалисты, эти работы связаны со значительными физическими нагрузками.
2. Бетонные смеси. Около труб могут образовываться воздушные карманы, что заметно ухудшает теплопередачу. Если пользуетесь такими смесями, то для приготовления берите только мелкие фракции гравия или щебня.
3. Цементно-песчаные смеси. Более 70% теплых полов монтируются с использованием этих материалов. По всем эксплуатационным показателя занимают первое место среди всех перечисленных.

Для улучшения физических показателей в цементно-песчаную смесь может добавляться полипропиленовая фибра из расчета до 1 кг на кубический метр раствора или пластификатор из расчета до 200 мл на 1 м3. Состав стяжки: на одну часть цемента М-400 четыре части песка или на одну часть цента М-200 три части песка. Песок должен быть речным без включения глины. Второй состав позволяет снижать стоимость раствора за счет уменьшения количества дорого цемента. По прочности раствор вполне отвечает максимальным нагрузкам на пол в ванной комнате.

Стяжка должна быть строго горизонтальной, для этого используются маяки. Маяки устанавливаются при помощи водяного или лазерного уровня.

Как монтировать автономный теплый пол в ванной

Этот тип полов считается наиболее удобным, его можно монтировать во всех помещениях вне зависимости от характеристик общей системы отопления. Он имеет собственный обогреватель, не требует финишной стяжки, используется для любого типа чистовых покрытий. Система отопления состоит из таких элементов:

• насосно-нагревательный узел;
• гибкая полиэтиленовая труба;
• универсальный фольгированный элемент.

  Схема раскладки

  Важно. Если ванная комната располагается на первом этаже, то общая толщина утеплительного слоя должна быть примерно 10 см. Толщина универсального фольгированного элемента 2–3 см, нужно регулировать высоту нижнего слоя утеплителя. Если основание из ОСП, то дополнительного слоя утеплителя не требуется.

  Шаг 2. Укладывайте фольгированные элементы друг за другом в соответствии с выбранным контуром теплого пола и обозначениями на плитах. Фольгированные элементы позволяют укладывать контур змейкой, двойной змейкой или улиткой. Конкретный выбор варианта следует делать с учетом размеров ванной комнаты.

  Шаг 3. После раскладки можно внести необходимые изменения. Все в норме – приклеивайте элементы к черновой поверхности жидкими гвоздями. Клей на всю поверхность наносить не нужно, достаточно нескольких точек. За счет этого экономится материал, а прочность соединения достаточная для качественного монтажа теплого пола. Пластину с нанесенным клеем намного притрите к черновой поверхности и плотно прижмите.

  Шаг 4 . Участки, свободные от контуров теплого пола, заполните ровным пенопластом такой же толщины. Покупайте экструдированный пенополистирол, он имеет увеличенные показатели несущей способности. Не допускайте появления щелей.

  Фольгированные пластины имеют и ровные, и поворотные каналы, что делает универсальным их использование. Они легко режутся и подгоняются под любую конфигурацию пола и контура.

  Шаг 5. Закрепите в удобном месте шкаф с нагревательным элементом и насосом, фиксируйте его дюбелями. Наличие подвода воды значения не имеет, но обратите внимание на существующую электрическую проводку, шкаф придется запитывать.

  Далее нужно подождать несколько часов для полного застывания клея. Не спешите начинать работу, если плиты оторвутся от основания, то во время ходьбы по полу будут слышны неприятные скрипы. Удалить их без полного демонтажа покрытия невозможно.

  Шаг 6. Начинайте укладывать пластиковый шланг в канавки фольгированных элементов. Если возникает необходимость, то новые канавки можно вырезать в любом месте при помощи острого монтажного ножа. Трубу вдавливайте в специальные канавки ногами.

  Важно. Обувь обязательно должна иметь ровную подошву, в противном случае может повредиться фольга. А это окажет негативное влияние на качество и функциональность теплого пола в ванной комнате. На поворотах труба вдавливается в каналы с перфорацией. Перфорация разрывается, труба плотно ложится в канал.



К отделке пола в санузле нужно подходить серьезно. Каждому хозяину хочется, чтобы в ванной комнате царили чистота и уют. Зимой ходить босиком по холодному кафелю некомфортно. Именно поэтому многие сегодня устанавливают систему «теплых полов». На современном рынке можно найти разные виды таких конструкций. Какой пол выбрать, поможет разобраться эта статья.

Пленочный теплый пол под плитку, отзывы о котором многие владельцы квартир оставляют хорошие, – относительно новый вид отделки ванных комнат. Большинство людей всегда выбирали водяные нагревательные покрытия или кабельные электрические полы. В настоящее время стремительно приобретает популярность инфракрасные системы. Они включают в своей структуре специальную тонкую пленку, через которую проходит электрический ток. Благодаря этому такое покрытие излучает тепло.

Теплый пол в ванной комнате

Преимущества пленочных полов

Важное преимущество этих систем – способность нагревать предметы, расположенные в помещении, а не воздух. Это свойство отличает пленочный теплый пол от других подобных конструкций. Монтаж теплого пленочного пола своими руками позволяет равномерно распределять тепло в ванной комнате, что способствует комфортной эксплуатации санузла даже в холодное время года. К другим достоинствам этой системы обогрева относят:

Кафель – самый удобный и наиболее подходящий облицовочный материал для ванных комнат. Однако его характеризует высокая теплопроводность. Поэтому пленочный теплый пол под плитку своими руками станет прекрасным решением проблемы холодного покрытия в санузле. Пол будет нагреваться одинаково по всей поверхности, становиться на такое покрытие будет комфортно и приятно. Чтобы положить пленочный теплый пол своими руками, следует провести тщательную подготовку помещения. Лучше выполнять работу поэтапно.

Стадия подготовки

Начинать нужно с выбора наиболее подходящего для вашей ванной комнаты типа пленочного пола. Существуют конструкции с разными показателями нагрева. В этом случае следует исходить из климатических условий региона, особенностей квартиры или дома. Не забывайте и о приобретении утеплителя. Под керамическую плитку лучше купить твердый материал.

После этого отмечают участки, на которых будут прокладывать термопленку. Это должны быть места, свободные от бытовой техники и предметов мебели. В противном случае отдача тепла блокируется.

Следующий шаг предполагает тщательное очищение поверхности пола от пыли и мелкого мусора. Наиболее удобный способ – хорошо пропылесосить покрытие.

Перед укладкой системы «теплый пол» нужно проверить с помощью строительного уровня горизонталь поверхности. Выявленные отклонения не должны составлять более трех миллиметров. Если показатели выше, потребуется шлифовка бетонного основания. Для устранения углублений целесообразно использовать шпаклевку, выступы на полу выравнивают и сглаживают.

Подготовка поверхности к монтажу системы теплого пола

Если пол деревянный, его нужно отциклевать, чтобы получить ровную горизонтальную поверхность.

Пошаговая инструкция монтажа

Во время укладки теплого пола специальную термопленку помещают отражающей стороной вверх. Чтобы выполнить монтаж правильно, нужно соблюдать строгую последовательность действий:

1. Соединить лавсановым скотчем уложенные лицевой стороной листы. К этому шагу нужно уже подготовить пол к укладке термопленки.
2. В процессе работы пленочный материал нарезают полосками. Размеры заготовок не должны составлять больше десяти метров. Лучше разрезать изделие по специальным пунктирным линиям.
3. Постепенно раскладываем пленку на покрытии, перемещаясь вдоль комнаты. Таким образом, при расходовании материала цельных отрезков останется больше, а число мест подключения уменьшится.



   Укладка термопленки

4. В процессе монтажа пленку помещают медной полосой вниз. Затем полоски материала соединяют при помощи двустороннего скотча. Такое крепление позволит избежать смещения листов во время облицовки плиткой.
5. Иногда мастера применяют метод фиксации монтажными скобами. При этом помните, что скрепляют только края материала по бокам, в тех местах, где нет проводящих электрический ток компонентов.
6. Термопленку можно укладывать только в один слой. Нельзя допускать, чтобы закрывались слои материала, содержащие нагревательные элементы. Работу следует проводить аккуратно, чтобы не порвать термопленку и соединительные провода.



   Подключение проводов теплого пленочного пола

7. После этого на пленку нужно подсоединить клеммы в местах имеющихся срезов. Это необходимо для обеспечения контакта.
8. Посередине медной полосы термопленки прокалывают отверстие дыроколом. В эту прорезь вставляют клемму.
9. Следующий шаг – соединить оба отверстия – клеммы и термопленки. Нужно также зафиксировать заклепку, большая часть которой располагается со стороны медной полосы.
10. После этого можно устанавливать терморегулятор. Его прикрепляют на стену рядом с проводкой. Этот аппарат можно смонтировать самостоятельно либо подключить в ближайшую розетку с помощью шнура.



    Внешний вид терморегулятора для пленочного теплого пола

    При этом лучше заранее распланировать место установки прибора с учетом меблировки помещения и размещения бытовой техники.

11. Следующий шаг – подключение проводов к клеммам. При этом чтобы провода не перекрещивались, их нужно разместить по разным бокам утеплительного материала.
12. Затем нужно соединить пленку с проводом. Для этого снимаем изоляцию на участках подсоединения к клеммам.
13. После этого производим подвод оголенного провода, в месте подключения прижимаем плоскогубцами.
14. Следующий этап – изоляция кабеля. Для нее применяется специальный материал из каучука, который идет в комплекте с пленкой. Заизолировать одну клемму можно с помощью двух кусочков материала. Они закрепляются вверху и внизу. Потом утеплитель выравнивают, для чего производят надрезы на соответствующих участках. Можно использовать обыкновенные ножницы. В конце провода подсоединяют к терморегулятору.
15. Следует также монтировать датчик измерения температуры напольного покрытия.
16. Подключаем аппаратуру к электросети. Если вы не уверенны, что сможете строго соблюдать все требования безопасности, рекомендуется вызвать для работы специалиста-электрика.

Отделка теплого пола керамической плиткой

Чтобы теплый пленочный пол был уложен по всем правилам и прослужил вам долго, нужно не только корректно выполнить монтаж нагревательной системы, но и качественно провести облицовку кафелем внешнего покрытия. Можно следовать такой поэтапной инструкции:

Именно в ванной комнате установка теплого пола будет наиболее актуальной. Если соблюдать технологию монтажа и выполнять работу аккуратно, пленочное покрытие для нагрева можно уложить своими руками, а также выполнить облицовку пола керамической плиткой.

Подготовка поверхности к монтажу системы теплого пола Монтаж пленочного пола с подогревом Укладка термопленки Подключение проводов теплого пленочного пола Укладка теплого пленочного пола под паркетную доску Клей для отделки теплого пола кафельной плиткой Процесс укладки плитки на пленочную конструкцию теплого пола Внешний вид терморегулятора для пленочного теплого пола Финишный этап укладки плитки и затирка швов Теплый пол в ванной комнате Схема подключения инфракрасного теплого пола Схема подключения термопленки Внешний вид пленочного теплого пола

Лучшим половым покрытием в ванной комнате считается кафель. Но многим из нас знакомы ощущения, как после теплой ванны, мы касаемся холодного кафеля. Организм испытывает своеобразный микро-шок и существует опасность заболеть от переохлаждения. Создавая уютное место нужно сделать так чтобы в комнате плитка была прежде всего нагретой.

Попробуем помочь вам советами как сделать теплый пол в ванной. Причем большинство операций не трудно делать своими руками.

Выбираем вид теплого пола

Их существует два основных вида: водяные и электрические . Оба эти типы предусматривают свою специфику монтажа.

• Устанавливая водяной теплый пол в ванной , применяют трубки малых диаметров (16мм) из пластика, а также из меди. Эти материалы укладываются по всей плоскости своеобразным способом. В трубки подается теплоноситель, который и подогревает наружность. Принцип действия такой же, как и обычной батареи, но для пола. Преимущества водяной системы это безопасность, простой монтаж и относительная дешевизна.
• Большей популярностью пользуются электрические теплые полы . Они просты в установке, их стоимость невысока. Особые электрические кабели устанавливают на стяжку, накрывают изолятором и поверх устанавливают чистовое покрытие.
• Новый вид пола, монтируемый своими руками – пленочный или инфракрасный . Особенностью его является то, что он монтируется как пленки на поверхности и не нуждается в укладке стяжки. Допускается возможность монтажа пленки на стены.
  Устанавливая пол в комнате, не стоит рассчитывать, что это приведет к экономии энергоносителя. Подогретый пол не может заменить обычную систему отопления, а лишь служит для повышения комфорта квартиры.

Основной задачей является дополнительный нагрев поверхности. Особенно актуально это в ванной комнате.

Но не во всех помещениях можно установить теплые полы

Электрические полы лучше устанавливать в ванной, на балконах, лоджиях как дополнение к основной системе. А также в квартирах, где невозможно сделать стяжку.
Наиболее приемлемым покрытием для подогретых полов является кафельная плитка и наливные полы. Использование этих материалов обеспечивает эффективную передачу тепла поверхности.

Установка водяного теплого пола в ванной

Если квартира или дом имеет индивидуальную систему отопления, то целесообразнее устроить водяной теплый пол в ванной. В этом случае дешевле будет пустить теплоноситель по трубкам, которые расположены в полу.

Планировать теплые полы нужно еще на стадии проектирования дома или капитального ремонта квартиры. Если этого не сделать, то значительно увеличиваются и материальные затраты и дополнительные хлопоты на его устройство.

Для устройства водяного пола понадобится:

• специальные трубки (металлопластиковые, ПВХ, медные);
• коллектор (гребенка);
• крепежные детали;
• теплоизоляционный слой

Планируя работы по устройству пола своими руками нужно учитывать, что из-за укладки гидроизоляционного слоя поднимается уровень пола (где-то на 6 см.), Этот фактор важен в ванной комнате с низкими потолками.

Начинают работы с определения места для установки гребенки (или по-другому коллектора). Перед укладкой системы место нужно подготовить, для этого его очищают от старого кафеля и остатков стяжки аж до плит перекрытия. На предварительно подготовленную поверхность укладывают гидроизоляцию, накрывают гидроизоляционный слой теплоотражающим материалом (например, фольга) и начинают укладку трубок.

Укладывают материал в ванной комнате делая отступ от стены, поскольку места вдоль стены не используются. Заранее необходимо продумать места, где будет размещена ванна, унитаз, душевая кабина.

Теплоизоляция бетонного и деревянного пола

Это делают с помощью односторонней фольги. Этот шаг позволит отбивать тепло на поверхность и не пропускает его внутрь бетона. Нужно следить, чтобы блестящая сторона была повернута кверху поверхности.

Следующим этапом является укладка арматурной сетки для фиксирования трубок. После всех предварительных работ начинают прокладывать систему пола. Что касается самых трубок, то их покупка самый ответственный шаг во всем процессе, при котором мы делаем водяной теплый пол в ванной. Попытка сэкономить на материале, может привести к ситуации, когда придется отключить из-за утечки или других неисправностей всю систему на какое-то время. Ведь переделка пола может затянуться надолго. Желательно выбирать трубки с утолщенными стенками, их продают в красной окраске.

Укладывая трубки своими руками нельзя допускать, чтобы в середине пола были их соединения. Трубки должна укладываться цельным единым куском.

Их укладывают двумя способами: в форме, так называемой улитки и змейки. От стены отступ должен быть коло 8 см., а расстояние между трубками 10-40 см.

К арматурной сетке трубки прикрепляют с помощью хомутов с расстоянием между ними до 100 см. При креплении хомутов нужно учитывать, что нагреваясь, трубки немного увеличиваются в размере.

Один контур водяного пола не может превышать 60 м.

После монтажа систему подключают к гребенке и проверяют ее работоспособность под давлением. Проверяя систему, включают котел на всю мощность не меньше чем на два часа. Проверка направлена на выявление протечек.

Окончив тестовые работы, начинают укладку кафеля на клей.

Делаем электрический пол в ванной

Электрический теплый пол в ванной это наилучший вариант при небольшой площади комнаты . Эта система включает пластины из пленки, в которые вмонтирован кабель. Кабель может быть как двужильный так и одножильный.

Шаг 1

Для подготовки поверхности необходимо демонтировать ветхое покрытие. После этого выравнивают поверхность с помощью шпаклевки или делают стяжку. Электрические пластины прокладывают по ровной поверхности. При необходимости делают отдельную электропроводку для подключения теплого пола.

Шаг 2

Потом на поверхность улаживают теплоизоляционную фольгу (блестящей стороной кверху) и начинают монтаж пластин клейкой лентой. Лента служит для того чтобы кабель держал дистанцию промеж витками не перегибался.
