Не каждая батарея подходит для установки в многоквартирных домах, ведь частые скачки давления в системе и использование воды в роли теплоносителя сказываются на работоспособности радиаторов. Некоторые металлы при соприкосновении с водой и воздухом подвергаются коррозии и окислению. Проверенным остается чугунный радиатор.

Характеристики чугунных радиаторов

• Используемый материал устойчив к коррозии.
• За счет устойчивости чугуна к физическим воздействиям, батареи применяют с любым видом теплоносителя. Его максимальная температура может составлять 150 градусов. Отличительной чертой служит устойчивость к окислению, ведь чугун не реагирует при соприкосновении с водой, даже если кислотно-щелочной баланс доходит до отметки 9-10 по Ph.
• Превосходно аккумулирует тепло, что повышает его теплоотдачу, если сравнивать с другими материалами. Чугунные батареи сохраняют тепло продолжительное время после отключения подачи теплоносителя.
• Долговечность приборов отопления до 30 лет. При правильных установке и уходе, климатическая техника живёт дольше отведенного срока.
• Толстые стенки – причина, по которой чугунные радиаторы проживают долгую жизнь.
• Число секций может быть разнообразным, чтобы добиться нужного уровня обогрева.
• При повреждении одной секции, заменяют только её, а не всю батарею.

Дизайн современных приборов отопления отличается от привычных старых «гармошек», которые стоят в некоторых квартирах. Популярны устройства, созданные при помощи художественного литья, выполненные в ретростиле.

Подходят для трёх видов подключения.

• Нижний. При таком подключении трубы присоединяются к нижним выходам с двух сторон. Минус нижнего подключения – малая циркуляция.
• Боковой. Такой способ подключения предусматривает максимальную циркуляцию теплоносителя, так как трубы подсоединяются к крайней секции в нижний и верхний выходы одной стороны.
• Верхний. Трубы подсоединяются к верхним выходам крайних секций. Циркуляция при таком подключении гораздо выше, чем при нижнем.

Чугунные радиаторы отливаются из сплава однородной массы, предназначенного для эксплуатации в системах отопления многоквартирных домов. Секции изготавливают отдельно и соединяют, используя инженерные прокладки и ниппели для герметичности.

Заявленная в технических характеристиках мощность отопителя практически всегда разнится с фактической. Связано это с проведением испытаний радиатора в лабораторных условиях, отличающихся от реальных.

Нагретый теплоноситель поступает по трубам отопительной системы в отсеки радиатора и нагревает воздух в помещении, отдавая тепло.

Виды чугунных радиаторов

• Одноканальные. В конструкции радиаторов данного вида у каждой секции присутствует канал, по которому циркулирует жидкий теплоноситель. Климатические устройства такого вида легко мыть, поэтому их устанавливают в медицинских учреждениях.
• Двухканальные. В одной секции отопительных устройств этого вида присутствует 2 канала, что повышает теплоотдачу.
• Трехканальные. Показатели по теплоотдаче выше по сравнению с другими видами, при этом их вес и глубина гораздо больше, чем у собратьев.

В двух- и трёхканальных радиаторах отопления используется оребрение, которое повышает теплоотдачу. Секции бывают стилизованными в разных стилях, от ретро до футуристического. Иногда используют металлический кожух, скрывающий батарею.

Популярны двухканальные радиаторы отопления, так как они компактны и обладают хорошей теплоотдачей.

Чугунные радиаторы отопления делятся по способу установки:

• Настенные. Крепятся на стены при помощи усиленных кронштейнов, этот вид крепления – классический.
• Напольные. Батареи снабжаются четырьмя ножками. Они являются частями крайних секций, поэтому их трудно обломить. Такие не нуждаются в дополнительных крепежах, что позволит сохранить стену. К тому же, не все стены выдерживают чугун. За ними удобнее убирать, так как расстояние от стены может быть гораздо больше, чем у классических видов креплений.

По высоте, в среднем, размеры колеблются от 35 до 150 см. Длина зависит только от ваших предпочтений, ведь количество секций может быть разным, а ширина напрямую зависит от количества каналов.

Недостатки чугунных радиаторов

• Вес. Это главный минус для чугунного изделия, и радиаторы не исключение. Из-за веса, а не из-за эстетики, начался выпуск батарей на «ножках», ведь далеко не каждая стена способна выдержать на себе немалый вес чугуна.
• Эффект термоса. Относят к плюсам и к минусам. Холодные радиаторы долго разогреваются. При выключении отопления, чугун, за счёт этого же свойства, на продолжительном промежутке времени остается теплым и продолжает отдавать тепло.
• Гидроудары. Некоторые модели чугунных отопительных приборов не выдерживают гидравлических ударов. Удары происходят в многоквартирных домах, подключенных к централизованной системе отопления. Это решается установкой регулятора давления.
• Загрязнение. Чугунные батареи сильно пылятся, а конструкция не всегда позволяет произвести полную и качественную уборку.
• Внешний вид. Внешне чугунные устройства – привлекательны, однако, за красоту стоит доплачивать. Изделия из этого металла продаются неокрашенными, поэтому внешний вид не вызывает симпатии.

Выходы из такой ситуации:

Самостоятельно покрасить батарею. Окрашенная батарея может смотреться неэстетично, если неравномерно накладывать слои краски.

Установить над климатическим устройством решетку. При помощи металлических чехлов можно «спрятать» батарею от чужих глаз, однако такие накладки снижают качество теплоотдачи, и в помещении становится прохладнее.

Заказать чугунный радиатор, выполненный в стиле художественного отлива. Батареи, отлитые в различных стилях, не нуждаются в покраске. Такой радиатор подойдет далеко не ко всем интерьерам.

Расчет секций чугунных радиаторов

Перед приобретением чугунного агрегата, потребуются расчёты, которые позволят точнее определить необходимое количество секций. В примере используются следующие данные:

1. Количество выделяемого тепла одной секцией равно 145 ватт (взят средний показатель, точные данные есть в техпаспорте изделия).
2. Расчет производится для комнаты с нормальным утеплением, одной уличной стеной и одним окном. Согласно СНиП, количество тепла, которое требуется для ее обогрева – 100 ватт.
3. Размеры комнаты – 4 х 3 метра.

Расчет

1. Определяется площадь комнаты. Она равна 12 м2.
2. Перемножается площадь и количество тепла, которое нужно для обогрева одного квадратного метра помещения. По СНиП, для комнаты из примера требуется 100 ватт/м2. После выполнения этого действия получается 1200 ватт.
3. Количество тепла, необходимое для помещения, нужно разделить на теплоотдачу одной части батареи. После – округлить получившийся результат в большую сторону.
4. Получается количество секций, необходимое для установки. Для комнаты, указанной в примере, устанавливается радиатор, состоящий из 9-ти секций.

Расчет ориентирован на помещения, высота которых не превышает 3 метров.

Так как каждое помещение является уникальным, существуют коэффициенты, которые позволяют точнее произвести расчеты:

Для точного измерения количества тепла на один квадратный метр, нужно разделить высоту потолков на коэффициент, равный 3. Для комнаты с потолком в 2.5 м он составит 0.83.

Для расчетов применяется средняя температура теплоносителей, которая составляет 70 градусов. При повышении этого показателя, из конечного числа надо вычитать 15 % через каждые 10 градусов, при понижении температуры – выполнять противоположное действие.

Если у помещения не одна, а 2 или 3 уличные стены, то стоит умножить количество тепла для 1 м2 на коэффициент 1.75. После этого число секций нужно разделить на количество окон и установить радиаторы под каждым из них. Это обеспечит равномерный обогрев всего помещения.

Если помещение имеет дополнительные теплоизоляционные слои, а также если установлены стеклопакеты, количество тепла для 1 м2 разрешено разделить на 0.8.

Для домов, расположенных в регионах с экстремально низкими температурами, количество тепла для 1 м2 увеличивается в 2 раза.

Перед установкой чугунного радиатора, нужно разобрать его на секции, проверить закрепление ниппелей, затем собрать. Монтировать нужно, учитывая вес батареи и материал стены в помещении. Минимальный набор инструментов – болгарка, перфоратор, разводной ключ, строительный уровень и плашка.

1. Если стена кирпичная или бетонная, подбирается крепеж, который рассчитан на вес радиатора с теплоносителем. По СНиП, рекомендуется использование 3 и более кронштейнов.

2. Нельзя вешать чугунные радиаторы на стены из дерева или гипсокартона , поскольку они могут не выдержать нагрузки. В таком случае можно установить радиатор на напольную подставку или ножки. Крепится на стену он лишь для поддержания в вертикальном положении.

После установки радиатора, производится его подключение к центральному отоплению с использованием соединительных втулок и сгона. Резьбовые соединения рекомендуется уплотнить.

Чугунные радиаторы нужно периодически подкрашивать краской, которая выдерживает температуру нагрева без изменения цвета.

Подключение к отопительной системе:

1. Диагональное . Используют при подключении многосекционных агрегатов. Подающая труба подключается в верхней части с одной стороны, а обратная – в нижней с другой.

2. Нижнее. Используется, когда трубы спрятаны в полу комнаты или за плинтусами. Это эстетичный способ подключения. Подающий и обратный патрубки расположены внизу.

3. Боковое . Подающая труба присоединяется к верхней футорке, обратная – к нижней. Боковое подключение отличается наибольшей отдачей тепла. В случае плохого прогрева в многосекционных отопительных приборах, рекомендуют монтировать удлинитель протока теплоносителя.

4. Последовательное. Теплоноситель движется под давлением отопительной конструкции. Для удаления воздуха используют краны Маевского. Недостаток заключается в необходимости снятия батарей и отключении отопителей при ремонтировании.

5. Параллельное. Подключение создают через трубопровод, присоединённый к подающему стояку. Теплоноситель уходит по трубе, подсоединённой к обратке.

Содержание

Чугун – классический материал для изготовления приборов отопления. Именно из него были выполнены первые радиаторы дореволюционной эпохи, часть из которых продолжает исправно функционировать и в наши дни. Чугунные радиаторы долгое время были безальтернативны в СССР – стальные батареи-конвекторы начали активно устанавливаться в центральной отопительной системе только с 70-х годов. Батареи из чугуна изготавливают методом литья. Совершенствование технологий позволило улучшить качество поверхности и современный прибор отопления в массовом исполнении выглядит не хуже популярных батарей из других материалов. Но самым эстетичным считается внешний облик изделий из чугуна, выполненных по технологии художественного литья – такие батареи способны стать изюминкой помещения. Рассмотрим, технические характеристики чугунных радиаторов отопления и их особенности.

Чугунные батареи Retro

Типы радиаторов из чугуна и их конструктивные особенности

Выбирая чугунные радиаторы, в первую очередь обратите внимание на их габариты. Если речь идет о реконструкции системы, то прибор отопления должен подходить к имеющемуся трубопроводу по расстоянию между отверстиями для подключения. Он должен устанавливаться под подоконником с соблюдением требований, относительно зазоров между радиатором и подоконной доской, с одной стороны, и полом, с другой – важно обеспечить эффективную циркуляцию нагретого воздуха. От габаритов и правильности установки батареи из чугуна зависит ее теплоотдача.

Конструкция чугунных радиаторов

Чугунные радиаторы отопления от разных производителей различаются по следующим параметрам :

• межосевое расстояние (промежуток между центрами отверстий для подсоединения трубопровода) – от 220 до 900 мм;
• глубина – от 85 до 200 мм;
• ширина – от 45 до 108 мм;
• высота – от 330 до 954 мм.

В определенной степени габариты прибора отопления зависят от стиля, в котором он выполнен. Привычная «гармошка» выпускается в России и Республике Беларусь по определенным стандартам, которые между собой немного различаются. Дизайнерские модели от отечественных и зарубежных производителей серьезно различаются по высоте и по наличию ножек. При этом соблюдается стандартное межосевое расстояние.

Обратите внимание: в отличие от стандартных, дизайнерские радиаторы не всегда можно нарастить дополнительными секциями. Производители дизайнерских радиаторов также могут предлагать модели, рассчитанные на нижнее подключение.

Низкие радиаторы. В эту категорию входят приборы отопления высотой от 330 мм до 400 мм. Межосевое расстояние у таких моделей составляет 300 или 350 мм. Представителями низких радиаторов из чугуна являются стандартные «гармошки» МС-140М, а также дизайнерские BOLTON 220, Viadrus Hellas 270.

Разнообразие размеров и форм чугунных радиаторов

Средние радиаторы. Высота таких приборов отопления составляет от 400 мм до 660 мм, межосевое расстояние – 500 мм независимо от модели. В продаже представлены стандартные «гармошки» МС-140, СМ-110, МС-90, МС-85. Маркировка обозначает глубину секции, при этом ширина секции может составлять 108 мм (у производителя из Белоруссии) или 93 мм (у российских производителей). К дизайнерским радиаторам среднего размера относятся чугунные приборы отопления марки DERBY M 500 и Modern 500.

Высокие радиаторы. Это модели высотой от 660 мм, при этом предельная высота составляет 980 мм с учетом ножек. Высокими обычно бывают дизайнерские приборы отопления в ретростиле. Ограничения по высоте связаны с хрупкостью и большим весом чугуна. Кроме того, чем выше секция, тем больше тепловой энергии требуется на ее прогрев.

Обратите внимание! Производители стилизованных радиаторов в перечне технических характеристик могут не указывать глубину изделия, если форма модели не линейная.

От габаритов зависят технические характеристики прибора отопления. Размеры и количество секций определяют мощность батареи. При этом нет смысла наращивать «гармошку» дополнительными звеньями более чем на 30%, так как одновременно увеличивается ее теплоемкость. В результате теплоотдача не вырастет, а уменьшится, так как теплоноситель не сможет обеспечить качественный прогрев всего радиатора.

Радиаторы чугунные 7-секционные

Основные плюсы

К преимуществам чугунного радиатора традиционно относят:

• Коррозионную стойкость. Особенностью чугуна является устойчивость к воздействию кислорода, благодаря чему такие отопительные приборы могут эксплуатироваться в составе открытых систем отопления, а также работать в режиме регулярного наполнения и слива теплоносителя. Стальные радиаторы быстро ржавеют изнутри после опустошения системы и выходят из строя спустя 2–3 года эксплуатации в «рваном» режиме.
• Нетребовательность к уровню кислотности теплоносителя. Чугунные батареи не боятся кислотной или щелочной среды, пригодны для систем, заполненных антифризом.
• Устойчивость к высоким температурам. Батареи выдерживают нагрев теплоносителя до 150 С°. Такие технические характеристики делают прибор отопления пригодным для самотечных систем с твердотопливным котлом, где сложно регулировать нагрев жидкости.
• Довольно большое внутреннее сечение. Благодаря этому промывка требуется не очень часто.
• Теплоаккумулирующие свойства. Толстостенные радиаторы чугунные имеют важное свойство – они долго сохраняют тепло. После отключения отопления радиатор будет остывать постепенно, и через час тепловое излучение составит примерно 30% от того, что было на момент остановки котла. Способность сохранять тепло у чугунных приборов отопления в несколько раз выше, чем у батарей из других материалов, что делает их предпочтительным выбором для автономных систем с твердотопливным котлом, требующим загрузки топлива более одного раза в сутки.
• Долговечность. Толщина стенок батарей из чугуна способствует длительной эксплуатации при условии высокого качества материала и оптимальных условий эксплуатации. Есть примеры успешной работы радиаторов, изготовленных сотню лет назад, и примеры с советскими батареями, которые начинают «сыпаться» спустя 20–30 лет работы. Производители оценивают срок службы своей продукции в 10–30 лет, но по факту он может быть значительно больше.

Чугунный радиатор Demir Dokum (Турция)

Основные минусы

Чугунные радиаторы не лишены и серьезных недостатков, в число которых входит:

• Большой вес. Толстые стенки и размеры чугунных радиаторов отопления усложняют транспортировку, особенно если приборы отопления требуется поднять на верхние этажи многоэтажного дома без лифта. Монтаж батарей проблематично выполнить в одиночку, особенно если они устанавливаются не на пол, а крепятся к стене.
• Особенности формы. Из-за секционности у чугунной батареи площадь поверхности относительно небольшая, если сравнивать с приборами отопления других типов. Основная часть тепла передается излучением, конвекция практически отсутствует, что замедляет прогрев помещения.
• Внешний вид. Серийные радиаторы старого типа сложно назвать эстетически привлекательными, кроме того, батареи могут требовать окрашивания специальной краской для радиаторов. Важно удалять предыдущий декоративный слой, чтобы не снижалась теплоотдача батареи. Если для эстетичности батарею закрывают декоративным экраном, это также ведет к уменьшению теплоотдачи.
• Тепловая инертность. Одно и то же свойство является и минусом, и плюсом. Чугунные радиаторы медленно остывают, что может быть востребовано в некоторых случаях, но при этом батареи из чугуна при включении отопления очень медленно нагреваются. Из-за тепловой инертности такие приборы отопления не могут быть использованы в системе с гибкой регулировкой температуры в помещениях. Это означает, что они не подходят для экономически эффективных автономных отопительных систем.
• Хрупкость материала. Чугун может не выдержать точечного удара тяжелым предметом, повредиться, если его уронить на бетон или камень. Микротрещины в процессе эксплуатации расширяются под воздействием высоких температур, в результате чего батарея может дать течь. Точно так же чугун разрушается от резких температурных перепадов.
• Склонность к зарастанию. Шершавая внутренняя поверхность способствует накоплению отложений. Так как внутреннее сечение довольно большое, полностью батарея долго не засорится, но ее теплоотдача уменьшится. Рекомендуется раз в несколько лет проводить промывку приборов отопления автономной системы.
• Большой внутренний объем. Чем больше теплоносителя требуется для заполнения системы, тем выше расход энергоносителя на его нагрев.

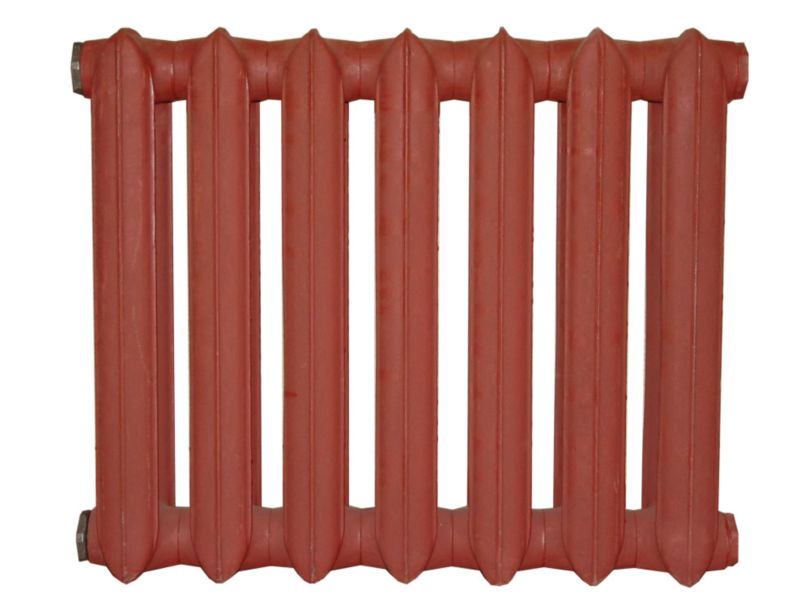

Чугунный радиатор МС-140М

К минусам радиаторов из чугуна нередко относят относительно невысокое пиковое давление по сравнению с показателями биметаллических приборов отопления. Чугунные батареи выдерживают скачок давления до 15 атм., в то время как биметаллический – до 40 атм. Однако в центральной теплосети давление выше 15 атмосфер не поднимается, благодаря чему многочисленные батареи из чугуна прекрасно работают на протяжении десятков лет. А в автономной системе давление значительно ниже, чем в центральной.

Марки и стоимость чугунных батарей

Выбирая приборы отопления из чугуна, учитывают технические характеристики моделей, их эстетическое исполнение. Чтобы вычислить нужное количество секций, требуется расчетную мощность прибора отопления для конкретного помещения разделить на мощность одной секции (указывается производителем).

Чугунные радиаторы DEMRAD RETRO

В России пользуются популярностью чугунные радиаторы следующих производителей:

• Минский завод отопительного оборудования (Республика Беларусь). Производит радиаторы серии МС. Это аналог советских батарей с немного усовершенствованным дизайном.
• «Сантехлит» (Россия). Также выпускает недорогие батареи серии МС, выполненные из серого чугуна. Некоторые доработки позволили улучшить технические параметры по сравнению с классической моделью.
• Viadrus (Чехия). Предлагает радиаторы небольшого размера с оригинальным современным дизайном. Батареи требуют окрашивания.
• Demrad (Турция). В линейку продукции входят приборы отопления разной высоты с современным дизайном, которые подходят для замены старых стандартных радиаторов.
• Demir dokum (Турция). Специализируется на выпуске батарей в ретростиле, на ножках. Изделия характеризуются повышенной теплоотдачей.
• Kоnner (Китай). Дизайнерские радиаторы, созданные российскими специалистами и предназначенные для отечественного рынка. Отличаются привлекательным внешним видом, разнообразием стилей, высокой теплоотдачей.

Чугунный радиатор Viadrus Kalor

Планируя купить чугунную батарею, обратите внимание, что дизайнерские модели бывают цельнолитыми – в этом случае продавцом указывается стоимость изделия. Также в магазинах, в том числе онлайн, могут быть представлены батареи из 7 или 10 секций с ценником за цельный радиатор. В других случаях указывается цена одной секции. В среднем одна секция чугунной батареи стоит от 400 до 600 рублей в зависимости от размеров и производителя .

Система отопления – это большое, теплое «сердце» дома и сложная инженерная конструкция, которая не терпит приблизительности и требует грамотного инженерного просчета. Ведь все это не просто радиаторы и трубы, а серьезный вопрос микроклимата в доме, эстетики и энергосбережения.

Не все представленные сегодня на рынке радиаторы подходят для установки в квартире с центральной системой отопления, поэтому подходить к выбору следует со всей ответственностью. Чтобы понять, как правильно подобрать радиаторы отопления, давайте рассмотрим их основные виды.

Чаще всего в магазинах и на рынках представлены радиаторы отопления из таких материалов:

1. Чугунные.
2. Стальные (трубчатые и панельные).
3. Алюминиевые.
4. Анодированные.
5. Биметаллические.
6. Медные.
7. Пластиковые.

Так, а какой же выбрать для квартиры, давайте вместе попытаемся разобраться в этом вопросе!

Чугунные радиаторы

Их можно назвать одними из самых «древних» отопительных приборов, которые и сейчас не утратили своей актуальности.

Благодаря особенностям чугуна, сегодня эти батареи пользуются большой популярностью в нашей стране. За счет толстых стенок, они не боятся гидроударов и способны выдерживать давление в 25-30 атмосфер. Чугунные радиаторы способны функционировать не только в автономной системе отопления, но и в центральной коммуникации. Этот материал не подвержен коррозии, что обуславливает популярность батарей в нашей стране, ведь, как известно, носитель тепла зачастую у нас не отличается чистотой. Еще одним преимуществом чугунных батарей является их способность долго сохранять тепло, даже после отключения отопительной системы.

К недостаткам чугунных батарей можно отнести тяжелый вес, что значительно усложняет процесс монтажа. В одиночку устанавливать эти радиаторы невозможно.

Кроме того, чугун обладает низкой теплопроводностью, из-за чего эффективность достигается только при стабильной температуре в 70 0 С. Для частного дома или автономного отопления это может стать накладным, а вот для квартирного решения при нормальном функционировании центральной отопительной системы, это хороший вариант.

В советские времена, производили чугунные размеры стандартного размера. Для увеличения обогрева квартиры приходилось наращивать систему, что не всегда положительно сказывалось на эстетическом виде. Сегодня же, на современном рынке, представлено множество вариантов чугунных радиаторов от отечественных и зарубежных производителей разной мощности. Поэтому можно подобрать небольшие батареи, которые идеально впишутся в общую концепцию интерьера. Раньше чугунные батареи крепились кронштейнами к стене. Сегодня можно выбрать красивые радиаторы с напольной установкой, которые имеют элегантный вид.

Современные чугунные батареи не нуждаются в дополнительной обработке и окраске. Они уже продаются готовыми к монтажу, и нет необходимости их каждый год окрашивать. Уход за ними минимальный: из-за гладкой поверхности, на них практически не оседает пыль.

Многообразие цветов и стилей чугунных батарей помогает сегодня их не только гармонично вписать в классический или ретро стиль, но и сделать радиаторы отдельным декоративным элементом.

Достоинства чугунных радиаторов:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Неприхотливость к чистоте носителя.
• Доступная цена.
• Длительное время сохраняют тепло.
• Могут функционировать в центральной и автономной системе отопления.

Недостатки:

• Тяжелый вес.
• Сложность монтажа.
• Долго нагреваются до нужной температуры.

Делаем вывод: для квартир с центральным отоплением выбор чугунных радиаторов оптимален. Они прослужат не менее 15-20 лет и будут эффективно отдавать тепло.

Особенности монтажа чугунных батарей

Учитывая большой вес чугунных батарей, монтаж – процесс достаточно трудоемкий и тяжелый. Если вы решили самостоятельно производить установку чугунных радиаторов, то необходимо учитывать следующие факторы:

	Монтаж лучше проводить в летний период времени, во время отключения отопительной центральной системы. Определите место для установки будущей батареи. Оптимальным местом будет зона под окном. Это обеспечит нормальную циркуляцию холодного и горячего воздуха по всей комнате.
	Выполните на стене разметку креплений и расположение конструкции. Используйте строительный уровень, чтобы проконтролировать горизонтальность линии. При неровном наклоне батареи, в процессе эксплуатации могут образоваться воздушные пробки.
	Перед процессом установки, выполните регулировку ниппелей. Особенно это касается приборов отечественных производителей. Для этого необходимо раскрутить батарею, отрегулировать ниппели и собрать все обратно. Для того чтобы избежать перекоса ниппелей, разборку батареи необходимо производить на радиаторном верстаке с использованием специальных ключей. При этом производим по одному обороту с каждой стороны, чтобы избежать перекоса. Открутив ниппели, снимаем секции. Отрегулировав ниппели, собираем обратно строго в обратной последовательности. Необходимо протестировать, не даст ли батарея течь. Производим «опрессовку». Только теперь можно приступать к монтажу.
	В бетонных и кирпичных стенах чугунные батареи крепятся к стене с помощью специальных кронштейнов. Этого будет достаточно, чтобы батарея не наклонилась под давлением воды. Радиатор стандартного размера должен крепиться к стене, как минимум, на четыре опоры. При креплении чугунных батарей к деревянной стене, нужно подстраховаться и создать дополнительную напольную опору. Расстояние от стены должно быть – 5 см, от пола – 10 см. Вбив опоры в стену, устанавливайте на них батарею сразу на все кронштейны.
	Процесс монтажа зависит от типа креплений. Обычно в продажу поставляются батареи с четырьмя отверстиями, расположенными по углам конструкции. Два отверстия используются для подключения прямой и обратной магистрали, остальные закрываются воздухоотводящими кранами и заглушками. К водоснабжению подключайте батарею только после того, ка проверили по уровню горизонтальность расположения конструкции. Открытые концы труб соединяйте газовой сваркой, чтобы обеспечить надежное, герметичное и долговечное соединение. По окончанию всех работ, проверьте герметичность всей конструкции, включив воду.

Стальные радиаторы

Стальные батареи представляют собой оптимальное соотношение цены и качества. Они способны выдерживать достаточно большую нагрузку и гидроудары отопительной системы. А благодаря высокому уровню тепло проводимости, стальные батареи быстро нагреваются. Для автономного отопления или обогрева частного дома, такой вариант достаточно практичен.

Говоря о стальных радиаторах, следует упомянуть, что они бывают двух видов: панельные и трубчатые.

Панельные стальные батареи

Панельные радиаторы представляют собой конструкцию из двух стальных листов, соединенных между собой сваркой. Некоторые модели оснащены конвекционными элементами для создания вертикального направления разогретого воздуха. Это позволяет создать своеобразный тепловой барьер для холодного потока, идущего от окна.

Для обеспечения прочности и долговечности, конструкцию окрашивают только после полной сборки. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию. На участках, окрашенных плохо, может возникнуть коррозия. Панельные радиаторы рассчитаны на нормальное давление, создаваемое в центральной отопительной системе. Длина может варьироваться от 40 см до 3 метров, а высота – от 20 до 90 см. Размер необходимо рассчитывать исходя из общей площади помещения.

Подключение к теплоносителю может быть снизу или сбоку, поэтому выбирая, нужно учитывать расположение разводки труб отопительного контура.

Плюсы:

• легкий вес;
• простота монтажа;
• быстрое прогревание, что позволяет экономить на коммунальных услугах;
• привлекательный внешний вид;
• компактный размер.

Минусы:

• уязвимость к мощным гидроударам центральной отопительной системы. Если же выбор при обустройстве отопительной системы дома все равно падает на панельные стальные батареи, необходимо защитить конструкцию и установить редуктор, который будет сглаживать перепады давления в сети.
• Подверженность коррозии.
• Небольшой срок эксплуатации. Как правило, внутренняя поверхность стальных панелей не имеет антикоррозийного покрытия, а теплоноситель не всегда отличается чистотой. В результате, уже через 7-10 лет, внутренний слой батареи может быть разрушен.

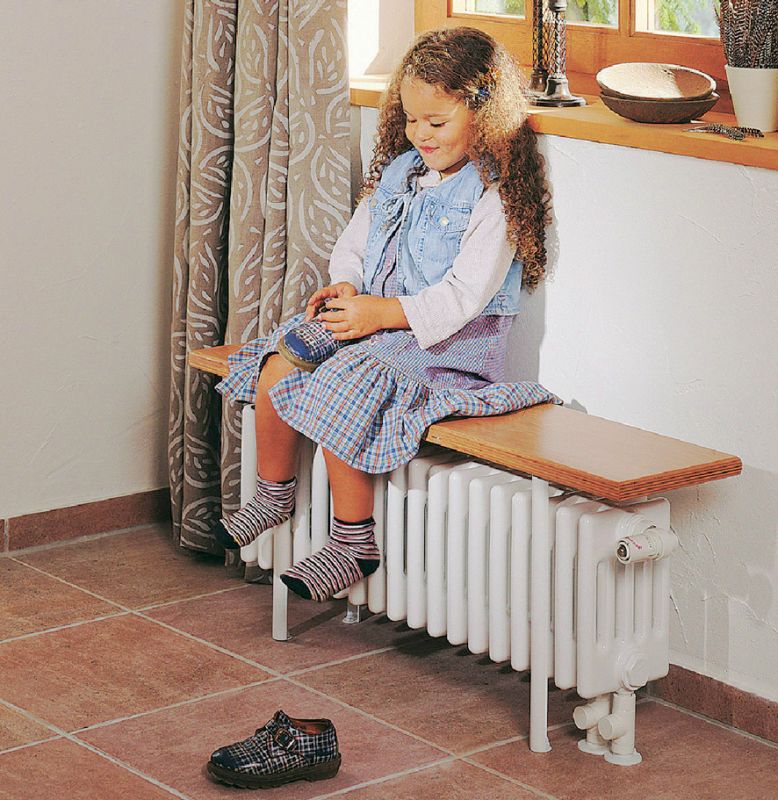

Трубчатые стальные батареи

В отличие от панельных батарей, трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Небольшая толщина труб от 1,5 до 2 мм предупреждает быть осторожным и стараться использовать подобные конструкции только для малоэтажных построек с системами закрытого типа.

Нормальная работа трубчатых стальных батарей возможна при давлении в 8-10 атмосфер. Если же центральная отопительная система «грешит» прыжками давления, то целесообразно будет установить редуктор для сглаживания напряжения.

Из-за небольшой толщины стенок, теплоноситель достаточно быстро нагревает стальную конструкцию. Сегодня на рынке представлен огромный выбор трубчатых стальных батарей в самых разных дизайнерских решениях. Их устанавливают не только традиционно у окна или стены, но даже по центру комнаты. Некоторые конструкции выполнены в виде скамейки, подножка которой представляет собой обогревательный прибор. Такую батарею целесообразно устанавливать в коридоре. Днем на нем комфортно будет обуваться, а ночью на стуле можно будет расположить обувь для просушки.

Плюсы:

• Быстрое нагревание. Из-за тонких стенок (1,5 мм) нагревание батарей происходит за считанные минуты, что позволяет экономить на коммунальных услугах (в том случае, если в квартире установлен счетчик). Впрочем, этот плюс может обратиться и в минус. Тонкие стенки подвержены механическому разрушению «грязной» воды, подаваемой центральной отопительной системой.
• Более высокая стойкость к механическим повреждениям по сравнению с панельными батареями.
• Большой выбор стилевых решений. Учитывая богатый выбор цветов, такие радиаторы легко подобрать практически под любой интерьер квартиры. Не нужно будет тратить силы и средства на дополнительное декорирование в виде экранов.

Минусы:

• Уязвимость к мощным гидроударам центральной отопительной системы. Впрочем, этим недостатком грешат практически все приборы, соединенные при помощи сварки. Во время мощного перепада давления, конструкция может начать разрушаться в местах соединения.

Подводя итог, следует сказать, что для квартиры трубчатые стальные батареи – далеко не самый лучший вариант. Установка в доме с автономным отоплением приведет к лишним затратам из-за быстрого остывания. А монтаж в квартире с центральным отоплением может стать причиной аварийных ситуаций.

Особенности монтажа стальных радиаторов

Стальные батареи достаточно легко монтируются, но до конца монтажных работ лучше не снимать упаковочную пленку. Это позволит сохранить чистый вид и не нарушить внешнее покрытие панели. Расстояние до пола и стены у каждой модели разное, поэтому внимательно изучите схему монтажа в инструкции.

В зависимости от типа конструкции, подбираем крепление. Навесной радиатор будем крепить к стене с помощью кронштейнов и дюбелей. Напольная конструкция устанавливается на полу на обычных стойках и традиционно подсоединяется к отопительной трубе.

Стальные радиаторы легко встраиваются в систему отопления и, в зависимости от модели, имеют разный тип подключения: боковой, нижний, верхний. Расстояние между стеной и задней панелью стального радиатора должно быть не менее 25 мм, в противном случае, значительно снизится теплоотдача прибора.

Современные модели обладают блокировочной системой против случайного «демонтажа», поэтому перед установкой прибора необходимо оттянуть вверх крепежный захват и зафиксировать его в таком положении. Начинаем монтаж с нижних крепежей, а уже после надеваем на верхние. Если вы все правильно выполнили, верхний крепеж автоматически защелкнется, надежно фиксируя радиатор на стене.

Алюминиевые батареи

Несмотря на свой прекрасный внешний вид, алюминиевые радиаторы – не лучший выбор для отопления квартиры с центральной системой. В квартирах же с автономной системой отопления, такой выбор батарей пользуется большой популярностью. Наряду со стильным внешним видом, они отличаются надежностью и достаточно длительным сроком эксплуатации – 20-25 лет.

Материалом для создания служит алюминий с добавлением кремниевых сплавов, что придает батареям особую прочность. В промышленности, как правило, используют силумин, дюралюминий для повышения технических свойств. Кроме того, добавление кремниевых сплавов позволяет снизить стоимость исходного продукта.

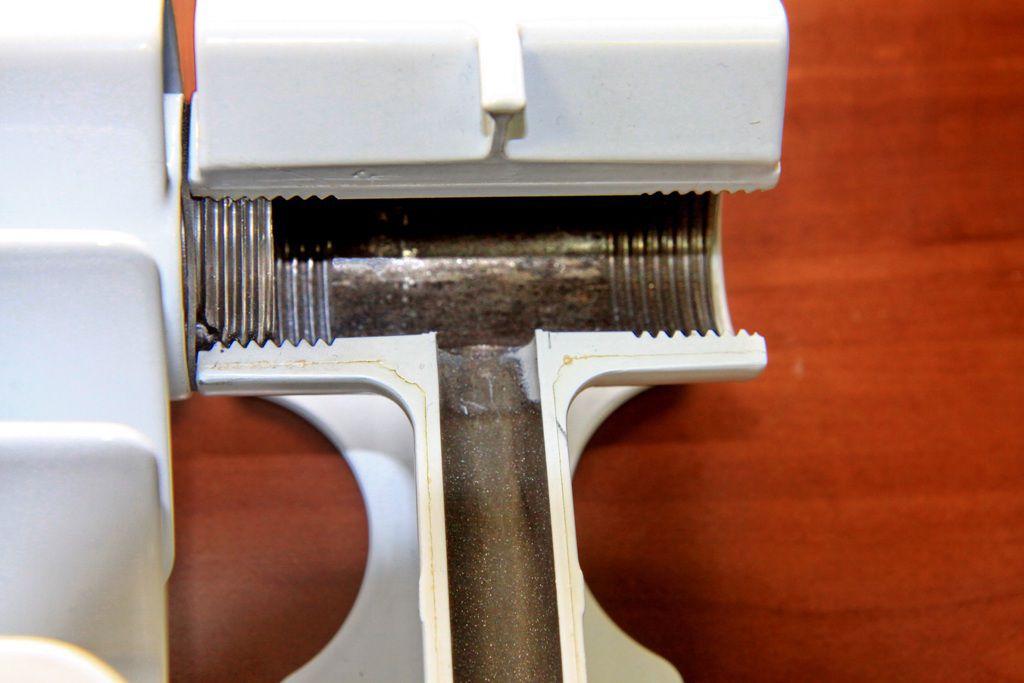

Конструкция алюминиевых батарей достаточно проста: каждая секция состоит из двух горизонтальных каналов большого диаметра и одного вертикального с меньшим диаметром. От вертикального канала отходит несколько ребер, которые «берут» тепловую энергию у горячей воды и «отдают» ее воздуху.

Рассчитанные на давление в 15 атмосфер, они очень уязвимы к воздушным пробкам и гидроударам. Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи.

Герметичность алюминиевых радиаторов достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

На рынке представлены алюминиевые радиаторы самой разной формы и размеров, что позволяет подобрать оптимальный вариант под готовый дизайн квартиры. В зависимости от площади помещения и отопительного эффекта, подбирается и размер алюминиевой батареи.

У батарей, произведенных с помощью технологии литья, более высокий запас прочности к перепадам давления. Рабочее давление в них достигает 16 атмосфер, но при испытаниях производитель тестирует радиаторы давлением в 25 атмосфер, что позволяет батареям порой выдерживать резкие скачки. Гладкая поверхность литых панелей обеспечивает более высокую теплоотдачу.

Другой метод изготовления алюминиевых батарей – экструзия. Это значительно удешевляет продукт, но и по техническим характеристикам он уступает литым батареям. В качестве основного сырья здесь используется вторичный алюминий, что со временем приводит к хрупкости и коррозии. Поэтому при выборе радиаторов, нужно ориентироваться не только на материал, но и уточнять метод производства. Батареи, произведенные по технологии экструзии, не подлежат наращиванию. Они поступают в продажу уже в стандартном размере.

Алюминиевые радиаторы обладают достаточно малым весом, что значительно упрощает их монтаж, который вполне можно проводить самостоятельно. За счет высокой теплоотдачи алюминия, батареи очень быстро нагреваются. Это позволяет контролировать степень расхода и вручную управлять системой, создавая комфортную температуру в помещении.

Плюсы:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Малый вес (в 3-4 раза легче чугуна).
• Многообразие цветов.
• Высокая теплоотдача.
• Разнообразие размеров.
• Возможность добавлять секции в процессе эксплуатации (применимо только для метода литья).

Минусы:

• Чувствительность к перепадам давления.
• Зависимость от качества воды. При загрязненной воде с высоким pH, конструкция достаточно быстро может выйти из строя.

Особенности монтажа алюминиевых батарей

Устанавливая алюминиевые батареи, следует, в первую очередь, ориентироваться на технические свойства материала. Если при монтаже чугунных батарей главной особенностью был большой вес, то здесь все наоборот. Алюминиевые батареи легкие и хрупкие, поэтому установку следует выполнять очень аккуратно, не снимая упаковки.

Поверхность алюминиевого радиатора может повредиться при монтаже даже от небольшого удара инструментом. В продажу алюминиевые батареи уже поступают в комплекте с кронштейнами, которые легко при помощи дюбелей можно прикрепить к стене.

Для создания максимально эффективной теплоотдачи, следует при монтаже руководствоваться такими параметрами:

• Расстояние между окном и отопительной панелью не должно превышать 10 см.
• Расстояние до стены – 3-6 см.
• Расстояние от панели до пола должны быть в пределах 5-6 см.

Запорный кран устанавливается с двух сторон радиатора для регулировки температуры и для случаев возникновения аварийной ситуации.

После выполнения установки и до момента подключения к отопительной системе, необходимо произвести «опрессовку» прибора. Для этого нужно вызвать представителя соответствующей службы или купить опрессовщик.

Анодные радиаторы

По сути, это тоже алюминиевые батареи. Только исходное сырье (алюминий) проходит более жесткую очистку с анодным оксидированием поверхности. Это позволяет повысить устойчивость к коррозии и химическому воздействию грязной воды.

Анодные батареи производятся по технологии литья, что обеспечивает им герметичность и устойчивость к гидроударам. Они способны выдерживать давление в 20-25 атмосфер. За счет того, что отдельные секции собираются при помощи резьбовых муфт и герметичных уплотнителей, батарея может быть разобрана и дополнена.

Благодаря идеально гладкой поверхности внутренней части радиаторов, достигается максимальная теплоотдача и более эффективная циркуляция горячей воды внутри конструкции. Внешне, анодные радиаторы тоже радуют глаз. Их плавная форма и гладкая поверхность более безопасна, чем угловатая конструкция чугунных батарей.

Единственным недостатком анодных конструкций, пожалуй, можно назвать их высокую стоимость по сравнению с алюминиевыми радиаторами.

Плюсы:

• Высокая теплоотдача.
• Разнообразие размеров и возможность добавления секций в процессе эксплуатации.
• Выдерживают высокое давление (в 20-25 атмосфер).
• Устойчивость к коррозии.
• Стильный внешний вид.

Минусы:

• Высокая стоимость.

Анодные алюминиевые батареи отлично подходят для квартир, как с центральной, так и автономной системой отопления. Если финансовые возможности позволяют, то такие радиаторы прослужат очень долго, радуя своей практичностью, функциональностью и отличным внешним видом.

Монтаж анодных батарей выполняется точно так же, как и установка алюминиевых радиаторов (см. выше).

Биметаллические радиаторы

Эти батареи демонстрируют оптимальное соотношение цены и качества. Они способны выдерживать достаточно избыточное давление, и не слишком требовательны к теплоносителю. Именно это обуславливает их сегодняшнюю популярность на строительном рынке, которая уступает только чугунным батареям.

Название радиаторов уже указывает на то, что они собираются из двух материалов. Внешняя часть выполнена из алюминия, а внутренний слой производится из высококачественного сплава меди или стали. Такая комбинация материалов позволяет решить сразу две задачи: улучшить теплоотдачу и повысить стойкость к коррозии. Красивый внешний вид батареям придает эмалевое покрытие в любом цветовом решении.

Биметаллический радиатор выпускается в двух модификациях:

1. Абсолютно биметаллический аппарат, который отличается повышенной прочностью и устойчивостью к перепадам давления в сети. Срок их службы – не менее 25 лет, что вполне оправдывает высокую цену. В таком приборе сердечник выполнен в виде труб, по которым течет вода без соприкосновения с самим корпусом.
2. Полубиметаллический представляет собой конструкцию, внутренние каналы которой просто усилены пластинами из другого металла.

Конструкция биметаллических радиаторов состоит из нескольких секций, которые между собой соединяются при помощи резьбовой муфты. При желании, всегда можно докупить еще секции и нарастить.

Биметаллические радиаторы станут оптимальным выбором для квартир с центральной отопительной системой благодаря высокой устойчивости к высокому давлению в 35-40 атмосфер. Им не страшны резкие изменения условий эксплуатации.

Плюсы:

• Быстро нагреваются и легко отдают тепло.
• Устойчивость к коррозии.
• Стильный внешний вид.
• Большой выбор размеров.
• Возможность доставлять секции в процессе эксплуатации.
• Выдерживают сильные гидроудары.
• Небольшой вес и простой монтаж.

Минусы:

• Высокая стоимость.

Такие радиаторы следует приобретать только в специализированных магазинах, при условии ознакомления с документацией. Внешне их невозможно отличить от алюминиевых батарей, а вот разница в цене будет весьма ощутима.

Биметаллические радиаторы – отличный вариант для квартир с любым типом отопления. Высокая цена компенсируется длительным сроком эксплуатации.

Особенности монтажа биметаллических радиаторов

Основным правилом при монтаже биметаллических радиаторов является то, что установка выполняется в упаковке. Не снимайте пленку до окончания всех работ. Дело в том, что внешняя поверхность радиаторов достаточно хрупкая и может быть повреждена ударом инструмента.

Нельзя зачищать соединяемые детали напильником или наждаком, во избежание протечки воды в дальнейшем.

Чтобы биметаллический радиатор работал исправно и эффективно, при монтаже необходимо руководствоваться следующими требованиями к расстоянию:

• Расстояние от стены до прибора – 3-5 см. Если установить ближе к стене, то будет нарушена естественная циркуляция воздуха, что значительно снизит эффективность прибора.
• Расстояние от пола не более 10 см. Если установить ниже, то это не только снизит эффективность теплообмена, но и затруднит в дальнейшем уход за радиатором.

Начинайте установку с крепления кронштейнов к стене, предварительно выполнив разметку. На каждом радиаторе в обязательном порядке должен быть установлен клапан для спуска воздуха. Это позволит в дальнейшем избежать воздушных пробок. Чтобы надежно затянуть клапан, используйте динамометрический ключ.

Видео. Установка биметалических радиаторов своими руками

Медные радиаторы

Пожалуй, единственным существенным недостатком этого вида радиаторов можно назвать их высокую цену. В остальном же, они отличаются высокими техническими свойствами, имеют великолепный внешний вид и прослужат не менее 25-30 лет при должном уходе.

Медные батареи нивелируют сопротивление теплоносителя, увеличивая его эффективность. Высокий КПД обуславливается высокой теплопроводностью. По сравнению с популярным чугунов – в 4 раза больше.

Плюсы:

• Устойчивость к коррозии.
• Выдерживают большое давление в трубах (30-36 атмосфер).
• Высокая теплоотдача.

Минусы:

• Высокая стоимость.

Особенности монтажа медных радиаторов

• Идеальным материалом для труб, к которым производится пайка радиатора, является медь. Это обеспечит герметизацию и продлит срок службы батареи. При комбинировании с другими видами металла, со временем может образоваться коррозия. Это касается и выбора фитингов.
• Перед монтажом медной батареи, необходимо установить фильтр, предназначенный для очистки воды. Иначе в процессе эксплуатации внутренняя часть прибора может стать шероховатой, что спровоцирует отложение солей.
• Все элементы конструкции соединяются при помощью спайки.
• На кронштейны, с помощью которых медные трубы крепятся к стене, необходимо устанавливать резиновые накладки, что поможет защитить поверхность труб от деформации и коррозии.

Видео. Как правильно устанавливать радиаторы отопления

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

• В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
• В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
• Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
• Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Калькулятор расчета количества секций радиаторов отопления

Как правильно выбирать радиаторы для квартиры?

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах. Здесь важно учитывать не только материал, но и предельную нагрузку радиатора.

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

• Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
• Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
• Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
• Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Видео: Как выбрать радиаторы отопления

Продолжительность отопительного сезона в наших широтах близка к 2/3 года. Показатель зависит от региона, но в среднем это около 250-ти дней. Для нас крайне важны все вопросы, касающиеся эффективности системы отопления, что во многом зависит от правильного выбора ее приборов.

Разберем, какие радиаторы отопления лучше, чем отличаются разновидности. В представленной к рассмотрению статье подробно описаны критерии выбора приборов отопления. Для самостоятельных домашних мастеров мы привели советы от опытных сантехников.

Независимо от сложности системы отопления, основная задача сводится к поддержанию заданной температуры в доме или квартире. Радиатор отопления играет в этом ключевую роль, осуществляя теплообмен между воздухом в помещении и теплоносителем.

Равномерное прогревание, эффективная теплоотдача, поддержание микроклимата, устойчивая работа – основные требования, предъявляемые к батарее отопления.

В жилых помещениях устанавливаются одинарные, панельные или секционные спаренные радиаторы, не выделяющие при нагреве токсинов

Основные параметры, влияющие на выбор конкретной модели:

• Рабочее давление системы. Зависит от того в автономную или централизованную сеть включен прибор. Устроена она по самотечному или принудительному принципу. В среднем варьирует от 3 до 10 бар или в аналогичном интервале атмосфер.
• Тепловая мощность. Характеристика, требующаяся для расчета необходимой для обогрева помещения тепловой мощности. Нужна она и для подбора отдельных составляющих секционных батарей. На обработку 10 м² округленно требуется 1кВт.
• Модульность. Качество, присущее сборным радиаторам, дающее возможность сборки-разборки прибора под индивидуальные требования.
• Скорость реакции на tº. Точнее, способность реагировать на изменение температуры теплоносителя. период времени на остывание и разогрев.
• Возможность оснащения автоматикой. Устройствами, отслеживающими погодные условия и самостоятельно устраняющими воздушные пробки.

Представленные сейчас к продаже приборы обеспечивают свободную циркуляцию по системе. Отличаются коррозионной стойкостью и привлекательным внешним видом.

Секционные радиаторы различаются формой и размером секций, обеспечивающих поставку необходимого количества тепловой энергии

Тепловая эффективность радиатора зависит от площади поверхности рассеивания энергии. Плоский металлический конвектор имеет гораздо меньшую площадь, по сравнению с секционным алюминиевым, того же геометрического размера. Т.к. последний излучает тепло всей площадью ребер.

Виды современных радиаторов отопления

Во времена СССР вопрос, какую батарею отопления лучше выбрать, никогда не задавался по простой причине. Промышленность выпускала только два их вида – стальной и чугунный. Мы живем в счастливое время разнообразия, технологического и экологического совершенства.

Мировая и отечественная промышленность предлагают на выбор, достаточно широкий ассортимент. Есть несколько признаков, по которым целесообразно разделить батареи отопления.

Радиаторы можно разделить по материалам изготовления:

• стальные панельные конвекторы;
• чугунные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы.

По особенностям конструкции:

• секционные;
• панельные.

Каждый из этих видов наилучшим образом подходит для своих условий эксплуатации, а потому имеет свои нюансы. Отдельный вид радиаторов отопления – узкоспециализированные. Это приборы, предназначенные для решения одной задачи, часто в ущерб общей функциональности.

Галерея изображений

Выводы и полезное видео по теме

Полезные советы от специалистов помогут разобраться с выбором прибора отопления:

Самым лучшим выбором радиатора отопления можно считать тот, при котором, достигается наибольший комфорт и уют. Радиатор может быть незаметным или наоборот – быть частью общего дизайна. Но самое главное – надежность и никаких хлопот.

Рассказать о том, как вы выбирали радиатор для замены старых батарей в квартире или для обустройства нового дома, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии, задавайте вопросы, делитесь полезными советами и фото по теме статьи. Нам интересно ваше мнение.
