Обустройство системы отопления (далее – СО) в отдельной квартире или в частном доме осуществляется посредством подключения радиаторов отопления к магистрали, подводящей горячий водяной теплоноситель от внешнего теплоисточника. В конструкциях стандартных чугунных, биметаллических или алюминиевых батарей предусмотрены резьбовые гнезда на торцах каждой секции для сборочных соединений между собой либо для подсоединения трубопроводов подачи и отвода теплоносителя. На рисунке показан традиционный чугунный радиатор с заглушенными верхними и нижними торцевыми гнездами.

Чугунный радиатор отопления

Чтобы правильно обеспечить герметичность подключения стальной или полимерной трубы тепловой разводки к батарее, используются сварочные и резьбовые соединения. На фото показан элемент секции чугунного радиатора с футоркой для резьбового способа соединения.

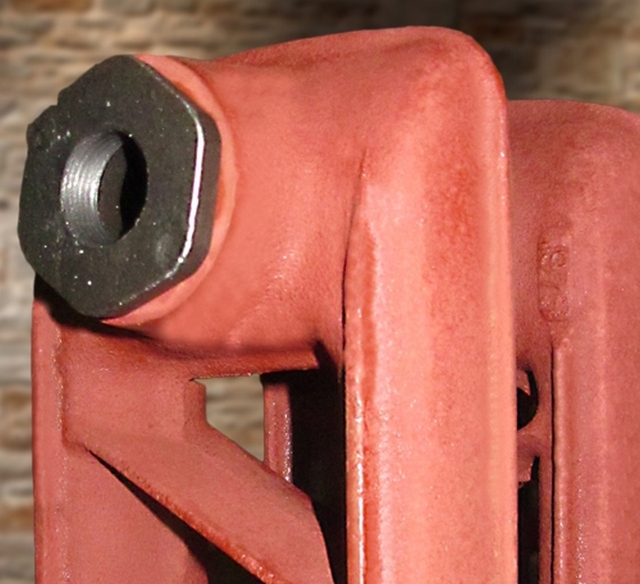

Футорка для подключения трубы разводки отопления к чугунному радиатору

Циркуляция теплоносителя через радиаторы

Обогрев помещения, в котором установлен отопительный радиатор, осуществляется по следующему принципу:

• нагретый до требуемой температуры водяной теплоноситель подводится по однотрубной или двухтрубной системе трубопроводов к одному из торцевых гнезд радиатора, предназначенному для входа горячей жидкости в соответствии с выбранной схемой подключения радиаторов отопления в этом доме или квартире;
• теплоноситель, поданный на вход отопительной батареи, циркулирует по всем ее секциям, отдавая принесенное тепло материалу стенок радиатора;
• нагретые изнутри стенки радиатора излучают внешней поверхностью тепло в окружающую обстановку, тем самым обогревая помещение;
• теплоноситель, основательно остывший внутри радиатора при прохождении по его секциям, покидает батарею через верхнее или нижнее торцевое гнездо, предназначенное выбранной схемой подключения под выход холодного теплоносителя;
• покинувшая радиатор остывшая вода по отводящему трубопроводу (в обиходе называемым «обраткой») отводится к теплоисточнику для последующего нагрева и прохождения следующего круга циркуляции.

Наличие четырех входных/выходных гнезд на торцах смонтированной батареи (по два с каждой из противоположных сторон) предопределило существование нескольких вариантов движения горячей воды внутри радиатора в зависимости от способов их подключения. При любой схеме циркуляции жидкости внутри объема батарей, собранных из 6-8-12 и более секций, отмечается неравномерное распределение тепловых потоков как по высоте, так и вдоль батареи. На рисунке показана термограмма чугунного радиатора при нижней подаче. Разброс температур по высоте или по длине может достигать 10 градусов.

Термограмма чугунного радиатора при нижней подаче

В реальности разброс температур намного больше, поскольку накипь и известковые отложения, оседающие в нижних полостях секций, препятствуют прохождению горячей воды внизу радиатора. Горячий теплоноситель сразу устремляется по свободным верхним протокам к выходу, даже не омывая отдаленные секции. По факту температура таких засоренных, отдаленных от входа секционных участков может достигать лишь 25-30 градусов.

Эффективность каждого обогревающего прибора в отдельности и всей системы отопления дома зависит от схемы подключения радиаторов отопления, задающей маршрут движения теплоносителя внутри собранных секций и влияющей на интенсивность циркуляции горячей воды при ее омывании внутренних поверхностей секций.

Системы подачи теплоносителя

Организация отопления в частном или многоквартирном доме осуществляется путем установки однотрубной или двухтрубной систем циркуляции водяного теплоносителя.

Однотрубный контур отопления

В однотрубном варианте отопительной системы дома водяной теплоноситель подается последовательно к подключенным секционным батареям. Данный вариант исключает разделение магистральной теплотрассы на контуры подачи горячей воды и возврата остывшей. Замкнутый однотрубный контур опоясывает весь дом по соответствующей траектории теплотрассы. На рисунке показана принципиальная схема однотрубного варианта отопления двухэтажного дома.

Принципиальная схема однотрубной СО двухэтажного дома

Схема работает следующим образом:

• горячий водяной теплоноситель исходит от теплоисточника (в данном случае – котел, в других случаях – магистраль центральной теплотрассы) по трубопроводу (на схеме – линии красного цвета) к секционным радиаторам;
• красными стрелочками отмечены разветвления движения подачи горячей воды к каждой батарее в отдельности;
• в батареях горячая жидкость отдает принесенное тепло стенкам секций батареи и уже остывшей выходит из радиатора;
• синими стрелочками показано движение холодной влаги по отводящим ответвлениям трубопроводов в сторону вертикального участка магистрали, возвращающего теплоноситель в основную теплотрассу;
• холодная вода приходит к центробежному насосу (или насосной группе) для повторения циркуляции.

Последовательное подключение обогревательных приборов обрекает радиаторы на неодинаковую температуру батарей отопления не только на всех этажах здания, но и в каждой квартире, поскольку теплоноситель по мере прохождения через каждую точку теплопотребления постепенно теряет свою первоначально полученную температуру.

Двухтрубный контур отопления

В двухтрубной отопительной системе используются два независимых трубопроводных ответвления:

Принципиальная схема двухтрубной системы отопления

• по одному трубопроводу подается горячий теплоноситель (линия красного цвета);
• по другому трубопроводу принимается остывший теплоноситель (синяя линия).

Данная схема обеспечивает равномерное распределение горячего теплоносителя по всем точкам теплопотребления. Главным преимуществом двухтрубной отопительной теплотрассы перед однотрубной схемой является:

• возможность контроля и регулировки температурного режима в каждой отдельной комнате;
• возможность проведения ремонта каждого отопительного прибора без остановки всей СО.

При сопоставлении отопительных систем следует учитывать тот факт, что для двухтрубной системы нет необходимости подачи горячей воды под высоким давлением на входе. В однотрубной СО для равномерного нагрева радиаторов по всему контуру приходится нагнетать высокое давление, что приводит к аварийным протечкам в сети и износу оборудования.

Подача водяного теплоносителя в радиаторы

Однозначного критерия, определяющего, как правильно подсоединять батарею к теплотрассе с горячей водой, выработать невозможно. Производители отопительных радиаторов наполнили рынок приборами с разными схемами размещения входных гнезд для подачи и выхода теплоносителя. Архитектурно-планировочные соображения вносят свою лепту в мотивацию выбора способа установки батарей и их подключения к стояку.

Во многих случаях концепция «правильно подключить батареи» означает максимально спрятать в полу или в стенах все трубопроводные коммуникации, не вникая особо, каким способом – диагональным или другим методом – придется осуществлять подключение. Выпускаются модели, позволяющие подсоединять трубы не только с боковых сторон, но даже снизу, используя компактно расположенные патрубки (в современных изделиях расстояние между ними всего 50 мм).

Единственным критерием, позволяющим объективно оценить эффективность подключения по выбранной схеме, является температура окружающей обстановки в помещении. Комфортный микроклимат в доме или квартире напрямую зависит от того, насколько правильно определено количество секций каждого отопительного прибора, и от их теплоотдачи, уровень которой можно варьировать способом монтажа трубопроводов разводки с батареями.

Подсоединение радиаторов к отопительной магистрали реализуется по нескольким схемам, среди которых наиболее распространенными являются:

Схемы подключения радиаторов отопления к магистральной сети

• поз. (а) – боковое одностороннее подсоединение;
• поз. (б) – диагональное подсоединение;
• поз. (в) – нижнее разностороннее;
• поз. (г) – нижнее подключение, на рисунке представлены варианты подключения к однотрубной и двухтрубной СО.

На схемах красными линиями и стрелками показано движение горячего теплоносителя, синими линиями и стрелками – направление холодного (остывшего) теплоносителя.

Особенности схем подключения

1. Боковое одностороннее расположение входа и выхода теплоносителя популярно в квартирах многоэтажек как наиболее удобное для монтажа с принятым вертикальным прохождением отопительных стояков. Наилучшую теплоотдачу достигают при подаче горячей воды в верхний патрубок и вывода остывшей жидкости – из нижнего патрубка (поз. а на рис.).

Параметры теплоотдачи при боковой развязке приняты в качестве базового эталона при сравнении с другими схемами (диагональной, нижней и их вариациями). Теплоотдача схемы (а) принята за 100%. Кроме того, при расчетах мощности приборов отопления вводится поправочный коэффициент, повышающий или понижающий расчетные показатели. Для радиаторов с боковым подключением условились принимать К=1,0. Для диагональной подводки К=1,1-1,2, для нижних подключений коэффициент варьируется в пределах от 0,7 до 0,9.

При подаче горячей воды к нижнему патрубку теплоотдача снижается от 5 до 10%.

1. Правильно подключенное диагональное подсоединение предполагает подачу горячей жидкости в верхний патрубок с одной стороны батареи и отвод холодной воды с нижнего противоположного (по диагонали) штуцера (поз. (б) на рис.). Схема наиболее эффективна в многосекционных батареях, ее теплоотдачу приравнивают к 102% от аналогичного параметра эталонной боковой развязки. Диагональное подключение лучше других схем обеспечивает равномерное распределение тепла по площади радиатора.
2. Нижнее разностороннее подключение реализуется подсоединениями подачи и обратки в противоположных нижних торцевых патрубках радиаторов (поз. (в) на рис.). По сравнению с боковой схемой потери тепла составляют 20-25%. Но эта схема устраивает многих владельцев благодаря возможности соединений с упрятанными под полом магистральными трубами. Чаще всего используется в частных постройках.
3. Нижнее подключение через соседствующие патрубки по показателям аналогично предыдущей схеме. Ее использование вызвано архитектурными соображениями, когда все коммуникации утоплены в бетонной стяжке пола или под фальш-полом.

Видео про схемы

Варианты подключения радиаторов отопления рассмотрены в видео ниже.

Понимание особенностей различных способов подсоединения теплотрассы к отопительным приборам позволит наиболее эффективно использовать каждый квадратный сантиметр теплопередающей поверхности радиатора отопления.

Плохо греет батарея из-за ошибки в выборе схемы подключения

В противном случае вместо обогревателя владельцы получат обычный предмет интерьера, а сами всю зиму будут замерзать. На рисунке показано теплораспределение в батарее с неправильно выбранным вариантом подключения.

Вконтакте

К задачам отопительной системы относится оптимальный и равномерный обогрев различных помещений зимой, поэтому подключение радиатора должно производиться по всем правилам.

Назначение системы отопления

В частном доме или квартире должна быть установлена от 18 до 25 градусов. Зимой достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, должна быть правильная схема .

Отопительные приборы компенсируют теплопотери, которые обязательны в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения отопителей, и выбрать нужный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры.

Лучшим считается подключение радиаторов отопления к центральной системе, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев зимой. Многие частные дома располагаются в отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Поэтому приходится создавать собственные автономные системы , которые:

• должны обладать высоким КПД;
• при желании можно сделать своими силами;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее:

1. Правильная разводка сети, которая влияет на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и цена за отопление.
2. Правильное оборудование для системы, для чего нужно производить расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы. От этого зависит потребление топлива.
3. Правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура, котел с насосом. Если неправильно будут произведены какие-либо действия, то отопление будет работать некачественно или вообще прекратит функционировать.

Читайте также: Мощность и количество секций алюминиевых радиаторов

До того, как будет осуществлен монтаж всех элементов отопления, нужно рассчитать и выбрать схему подключения радиаторов отопления. Надо подобрать батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие материалы, предназначенные для установки. Сами работы должны выполняться самостоятельно только после тщательного изучения инструкции.

Как выбрать схему

Первоначально нужно знать, какие существуют типы подключения радиаторов отопления:

• (последовательное подключение);
• (параллельное подключение).

Сама подводка трубопровода к батареям может быть произведена следующими способами:

• нижним;
• односторонним;
• диагональным.

У всех свои особенности. Некоторые узлы монтируются различными способами.

Если предполагается осуществлять монтаж последовательной схемы, то на одной батарее в гравитационной сети не должно быть больше 12 секций. Если применяется циркуляционный насос, то не должно быть больше 24 секций. В этом случае можно добиться наибольшего КПД системы и высокой безопасности ее использования.

Правила установки

Перед тем, как подключить радиатор, нужно учитывать следующие требования:

• расстояние от пола до батареи должно быть примерно 10 см;
• от подоконника до радиатора расстояние равняется 10 см;
• все узлы должны быть подключены в соответствии с требованиями, которые указываются производителями;
• от стены до изделия должно быть больше 2 см.

Процесс работы

При подключении должны выполняться следующие действия:

1. На место, где предполагается выполнять монтаж устройства, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов.
2. Кронштейны фиксируются к стене помещения.
3. На сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры. Обычно для этого используются краны Маевского.
4. Устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны.
5. Производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам. Важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем.
6. Выполняется подключение батареи к трубопроводу одним из способов: диагональным, нижним или односторонним.
7. Осуществляется опрессовка конструкции, затем можно пускать воду, чтобы проверить герметичность и правильность работы оборудования.
8. Использование отопления.

Любые современные батареи, будь то алюминиевые, чугунные или биметаллические, поставляются с четырьмя открытыми патрубками для подключения к магистрали отопления. В соответствии с конструктивными особенностями разводки выбирается схема соединения радиаторов с подведенными трубами, а оставшиеся отверстия закрываются заглушками или воздухоотводящими кранами.

В этой статье мы будем изучать возможные варианты установки батарей и расскажем, какая схема лучше с точки зрения эффективности теплоотдачи.

Считается, что наилучшие результаты работы вашего радиатора можно получить, используя диагональное подключение. Для того чтобы правильно реализовать этот способ, нужно подсоединить входную трубу к одному из верхних входов, а обратку – к нижнему с противоположного края. Тогда теплоноситель будет циркулировать по оптимальному маршруту, захватывая наибольшую часть поверхности отопительного прибора.

Такая комбинация является особенно эффективной, если радиатор состоит из большого числа (более 10) секций. Все другие виды соединений в этом случае будут заметно проигрывать.

Поэтому диагональное соединение считается эталонным, и все производители указывают параметры своего оборудования относительно этого варианта устройства отопления.

К недостаткам рассматриваемого способа можно отнести:

• большой расход труб в системе;
• невозможность спрятать коммуникации в стене или в коробе;
• сложную геометрию разводки;
• неудобный монтаж.

Применяется диагональная схема в тех случаях, когда главным требованием является максимальная теплоотдача, а соображения эстетики и дизайна отходят на второй план. В силу неэкономичности и сложности разводки, в многоэтажных домах этот способ установки радиаторов практически не используется.

Нижнее подключение

В противоположность диагональному, нижний способ подключения батарей не позволяет оптимизировать систему отопления по производительности, но зато обеспечивает возможность сделать радиатор практически незаметным.

Такое соединение (его иногда называют ленинградкой), в силу особенностей прохождения теплоносителя между входным и выходным коллектором, снижает КПД в системе на 10-15%. Причем столь ощутимыми эти потери становятся лишь в многоквартирных домах при большой длине магистрали.

Если вы планируете устанавливать радиатор в собственном доме (особенно одноэтажном), нижняя схема подключения будет отличным вариантом.

Верхняя часть батареи прогревается хуже нижней, особенно это становится заметным при засорении или завоздушивания внутренних полостей. В этих случаях требуется чистка и удаление воздуха при помощи кранов Маевского.

Боковая схема

Чаще всего радиаторы системы отопления, особенно в многоквартирных домах, монтируются по боковой схеме. Ее суть заключается в том, что обе магистрали подходят к батарее с одной стороны.

Преимущества бокового подключения:

• высокая эффективность;
• удобный монтаж;
• экономия на трубах;
• возможность организации байпаса между магистралями для установки регулирующей арматуры.

Если сравнивать между собой диагональную и боковую разводку, преимущество стоит отдать последней, т. к. разница в эффективности составляет всего несколько процентов, а выгоды бокового подключения очевидны.

Диагональная схема начинает выигрывать, если нужно подключить радиатор с большим количеством секций или организовать последовательное расположение нескольких мощных батарей. Правильное понимание этих особенностей поможет оптимально распределить радиаторы в системе.

Расположение радиатора

Радиатор лучше всего устанавливать под окном. Это общеизвестное правило объясняется очень просто: именно там батарея отопления создаст наилучшие условия, препятствующие попаданию холодного воздуха в помещение.

В городской квартире окна и двери – самые главные источники теплопотерь. В частных домах, как мы уже отмечали, к ним добавляются крыша и пол. Батарея под подоконником создаст завесу из теплого воздуха, который, как известно, стремится вверх при нагреве, и не пустит холод внутрь.

Если в помещении несколько окон, лучше распределить радиаторы между ними и подключить их последовательно. Также специалисты рекомендуют ставить несколько точек обогрева в угловые комнаты.

Правильно разместить радиатор помогут следующие советы:

• Расстояние батареи до пола и подоконника должно быть не менее 10 см. В противном случае эффективность ее работы снизится, а под ней будет неудобно убираться;
• Не стоит сильно углублять радиатор в сторону стены, лучше оставить зазор около 5 см;
• При использовании декоративных защитных экранов эффективность радиаторов снижается на 10-15%.
• С точки зрения теплоотдачи преимущество имеют алюминиевые радиаторы, но в городских квартирах лучше устанавливать биметаллические изделия.

И еще один немаловажный момент: самостоятельно изменять схему подключения радиаторов, их соединение между собой или устанавливать запорные вентили при отсутствии байпасов в многоквартирных домах запрещено. Все переделки в системе отопления необходимо согласовывать с Управляющей компанией.

Установка радиаторов

Самостоятельная установка радиаторов не вызовет проблем в системе отопления в дальнейшем, если правильно выполнить все требования к таким работам и обеспечить герметичность всех соединений. Кроме того, некоторые виды батарей требуют аккуратности при обращении: алюминиевые и биметаллические радиаторы имеют довольно мягкий внешний корпус, который можно легко помять при ударе.

Процесс установки производится в следующем порядке:

1. Снимаем старый радиатор (если это необходимо). Естественно, магистраль отопления должна быть при этом перекрыта;
2. Размечаем место установки . Радиаторы обычно вешаются на специальный кронштейн, который крепится к стене. Крепеж в комплекте чаще всего рассчитан на бетонные или кирпичные стены. Если вы хотите повесить радиатор на мягкую стену, например, из гипсокартона, необходимо использовать специальные дюбели. Алюминиевые и биметаллические батареи не создадут опасных нагрузок для такой стены, а вот чугунный вариант здесь лучше не использовать. Кронштейн нужно установить так, чтобы радиатор располагался с учетом требований, описанных в предыдущем разделе;
3. Теперь нужно собрать батарею . Для этого во все четыре монтажных отверстия вкручиваем переходники, идущие в комплекте. Обычно два из них имеют левую резьбу, а два – правую, поэтому необходимо проявить внимательность. Далее, в зависимости от схемы подключения, неиспользуемые коллекторы заглушаем, один краном Маевского, а другой – специальным запорным колпачком. Все места соединений тщательно герметизируем;
4. Для предотвращения протекания воды в местах соединений прокладываем сантехнический лен . Фум ленту здесь лучше не использовать. Лен нужно наматывать правильно: для правой резьбы по часовой стрелке, а для левой – в обратном направлении. В этом случае при накручивании на резьбу подсоединяемых элементов лен не будет выбиваться из-под них. Для надежности соединение можно дополнительно уплотнить специальными средствами, например, пастой Unipak;
5. К местам подвода магистральных труб прикручиваем шаровые краны . Они позволят в дальнейшем снимать радиатор для чистки и обслуживания, не останавливая работу всей системы;
6. Теперь осталось только повесить радиатор на кронштейн и подключить к нему подводимые трубы. Места соединений герметизируем по приведенному выше алгоритму.

Итак, мы рассмотрели все возможные виды подключений батарей отопления. Если вы только планируете структуру системы для собственного жилья, то можете выбрать наиболее подходящую схему. Если же вы живете в городской квартире, такой свободы у вас нет. В любом случае, понимание принципов и особенностей подключения радиаторов позволит вам самостоятельно обслуживать и устанавливать отопительные приборы в своем доме.

Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о . От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.

Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: , чистоту и температуру теплоносителя , а также следует учесть его дизайн.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

• Крепление радиатора к несущей поверхности
• Проведение монтажных работ

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.

Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.

Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.

Крепление радиаторов к несущей поверхности

Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.

При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.

Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.

Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.

Подключение батарей трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.

Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.

Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%

Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности монтажа радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.

Подключаем…

Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.

Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.

После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.

Видео инструкция - Как установить батарею отопления

Установка радиатора окончена!

Виды отопительных систем

Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.

Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.

Виды радиаторов

При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:

• секционные;
• пластинчатые;
• трубчатые;
• панельные.

Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:

• стальные;
• алюминиевые;
• чугунные;
• комбинированные (биметаллические).

Правильно сделанное отопление это - тепло, комфортно и экономно. Схем подключения радиаторов, в практике достаточно много:

• параллельное подключение (односторонняя схема);
• диагональное (перекрестное);
• однотрубная (квартирный вариант);
• однотрубная с перемычкой (квартирный вариант);
• двухтрубная схема (квартирный вариант);
• однотрубная нижняя (автономное отопление);
• однотрубная нижняя с перемычкой или краном (автономное отопление);
• двухтрубная нижняя (седельная);
• двухтрубная диагональная (автономное отопление, с насосом и без).

В статье рассмотрим перечисленные выше схемы подключения радиаторов отопления.

Если в квартире со способами подключения радиаторов к централизованной системе отопления у нас выбор не большой, то есть при замене радиатора повторить существующую схему подключения. То для автономного отопления (дома, дачи, коттеджа и т.д.), мы постараемся определиться с самой эффективной и экономной.

Параллельное подключение радиаторов отопления (односторонняя схема)

Не очень эффективное подключение, так как радиатор не полностью прогревается.

Особенно актуально при размере радиатора в длину больше одного метра (панельный тип), или больше десяти секций (биметалл, алюминий). Потери тепла существенные. Поэтому устанавливая радиаторы больших размеров у себя в квартире, применяйте диагональное подключение. О нем ниже.

Диагональное подключение радиаторов (перекрестное)

Эффективней параллельного (одностороннего), так как теплоноситель проходит через весь радиатор и равномерно его прогревает.

Теплоотдача радиатора увеличивается, что способствует лучшему нагреву помещения.

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему "кольцуют". Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Однотрубная схема с перемычкой (квартирный вариант)

Такой вариант немного лучше предыдущего, так как преследует цель нагреть все радиаторы в квартирах, по стояку, равномерно.

Уменьшая такой перемычкой сопротивление, создающее радиаторами, теплоноситель проходит по всему стояку, частично заходя (подмешиваясь) в радиатор, тем самым прогревает все этажи равномерно.

Тут главное проследит, что бы ни кто из жильцов не поставил на перемычке кран (и не закрыл его), иначе вся эта "затея" инженеров с перемычкой накроется "медным тазом". В некоторых домах, зная о таких случаях, просто уменьшают диаметр перемычки.

Кран на перемычке, тут нужен на случай аварии или ремонта - если радиатор "потек" (поломался), его снимают для замены. Тогда перемычка служит "байпасом между квартирами, что бы ни прекращался поток теплоносителя.

Двухтрубная (квартирный вариант)

Этот вариант практически идеален для многоквартирных домов. Здесь присутствует подающая труба (подача) и труба "обратки".

Теплоотдача при применении таких схем больше. Прогреваемость радиатора и самого помещения лучше. Отпадает надобность в монтаже перемычки на случай аварии.

Не забываем устанавливать на радиаторы "кран Маевского", для удаления воздуха из системы отопления и помним предыдущий совет о диагональном подключении, при установке длинных радиаторов.

От квартир в многоэтажных домах перейдем к автономному отоплению.

Однотрубная схема с нижним подключением (автономное отопление)

Такой способ подключения радиаторов - устаревший и неэффективный.

Сколько раз, на практике, приходилось переделывать такое отопление. Теплоноситель в трубах такой системы "течёт " там, где ему "легче", (по трубе, которая больше диаметром). И не хочет "заходить" в радиатор (имеющий сопротивление).

Радиатор прогревается плохо, только снизу, и то не всегда и не каждый. Регулировке не поддаётся. Теплопотери большие (до 30%).

Однотрубная нижняя с перемычкой или краном (автономное отопление)

Тот же вариант, только немного усовершенствованный (доработанный). Здесь дела уже лучше, (можно пытаться регулировать).

Используя перемычку меньшего диаметра на "лежаке" или запорный кран, мы "загоняем" теплоноситель в радиатор, а если при этом еще и используем диагональное подключение, то такой вариант имеет право на существование. Начинать регулировать такую систему надо от котла, с помощью кранов. Идём дальше.

Двухтрубная нижняя (седельная)

Двухтрубная система отопления с нижней подводкой.

Этот вариант лучше предыдущих, так как имеет "подачу" и "обратку". Работает и регулируется хорошо. Но и в этом варианте есть небольшие недостатки и потери тепла.

И вот мы подошли, на мой взгляд", к самой эффективной схеме подключения радиаторов.

Двухтрубная система - диагональная схема подключения (автономное отопление)

За восемнадцать лет работы монтажником, я пришел к выводу, что такая схема (см. рис №9), самая эффективная. Регулируется отлично. Теплопотерь практически нет. Возможность сбалансировать и сэкономить на диаметре труб.

Вывод - я постарался подробно раскрыть тему всех существующих схем подключения радиаторов. И надеюсь, вы сможете оценить все плюсы и минусы каждой из перечисленных, выбрав наиболее эффективную и экономичную для себя. Удачи.
