Бурение скважины само по себе вовсе еще не означает полного решения проблемы с водоснабжением дома. Даже если очень повезло, и добротная артезианская скважина обладает определенным напором воды, поднимающим ее на поверхность, его явно будет недостаточно для функционирования автономной водопроводной системы. Кроме того, что давление водяного столба должно обеспечить прохождение жидкости по всем вертикальным и горизонтальным коммуникационным участкам, необходимо создать его обязательный резерв не ниже 2,5 атмосфер для того, чтобы вся бытовая техника (водонагреватели, котлы, стиральные и посудомоечные машины и т.п .) работала корректно. Как бы то ни было, без насоса не обойтись.

Перед тем как выбрать насос для скважины, нужно получить определенное представление о разнообразии подобной техники, ее конструкционных и эксплуатационных особенностях, критериях оценки предлагаемых в продаже моделей. Обидно будет приобрести насос, который попросту не справится с возложенными на него обязанностями. Наверное, не менее неприятной будет ситуация, когда приобретается абсолютно ненужная «навороченная» модель, функциональные возможности которой остаются просто невостребованными. И в том, и в другом случае это – зря потраченные деньги. Одним словом, в магазин нужно отправляться с четким представлением, какой насос будет оптимальным в конкретной ситуации.

Для начала стоит разобраться, какими бывают скважинные насосы. В первую очередь , их можно подразделить на две больших группы – поверхностные и погружные.

Поверхностные насосы

Само название говорит за себя – такая установка для перекачки воды устанавливается вне скважины, на поверхности земли, и соединена с водяным горизонтом трубами или гибкими рукавами.

Казалось бы, у подобной схемы преимуществ намного больше – механизмы всегда на виду, легко поддаются контролю и периодическому обслуживанию, нет нужды протягивать длинные силовые кабели к месту забора воды, беспокоясь о качестве изоляции проводов. Установки — под присмотром или расположены в запираемых помещениях, то есть значительно снижена вероятность их хищения злоумышленниками.

Однако, поверхностная схема установки таит и немало недостатков. Прежде всего, это значительно более скромные показатели по создаваемому напору воды – они просто несравнимы с аналогичными параметрами . Кроме того, нельзя исключать и фактор шумности – установка насосного оборудования в доме, скорее всего, потребует отдельного помещения.

Какие типы насосов можно отнести к категории поверхностных:

Ручные насосы

Упоминание о знакомых все с детства ручных насосах-колонках, наверное, у многих вызовет улыбку, а между тем они до сих пор активно применяются и, наверняка , у них еще есть будущее. Далеко не во всех ситуациях необходим постоянный приток воды – бывает достаточно возможности ее разового набора (например, точки коллективного пользования — в населенных пунктах, садовых товариществах, гаражах и т.п .). Именно для таких случаев служат ручные насосы, отличающиеся чрезвычайной простотой и надежностью .

Ручная колонка — такие насосы до сих пор не потеряли актуальности

Их рабочая схема проста – поршень, цилиндр и два клапана , воздушный и водяной, работающих в противофазе. Мускульное усилие через рычаг передается на всасывающий механизм, что позволяет набрать нужное количество воды.

Никакой зависимости от источника энергии – часто это единственно возможный вариант дл я организации полива на загородных садовых участках, куда еще не проведено электроснабжение. Необходимо лишь пробурить не особо глубокую и трудоемкую абиссинскую скважину. Установить такую колонку – и вопрос будет решен . Нередко такой устанавливают и в общей системе с электрическим, через тройник, с возможностью переключения по мере необходимости – всегда будет резервный источник воды при проблемах с электроснабжением.

Ручная колонка может быть смонтирована непосредственно на скважину (в случае с абиссинским колодцем), либо иметь трубу, опускающуюся в толщу водного горизонта.

Самовсасывающие поверхностные насосы

Все остальные рассматриваемые в данной публикации насосы будут с электроприводом. Справедливости ради можно отметить, что существуют и активно используются и насосные агрегаты с силовой установкой на базе двигателей внутреннего сгорания, так называемые мотопомпы, но они не имеют, чаще всего, выраженного бытового применения.

Итак, рассмотрение семейства поверхностных электрических насосов , которые предназначены для забора воды из скважины, стоит начать с простейших самовсасывающих систем .

Корпус таких насосов никогда не вступает во внешнее соприкосновение с водой и не нуждается в особой защите, что значительно упрощает их конструкцию. С источником воды они соединены рукавами или стационарно проложенными трубами, при этом обязательным условием является наличие обратного клапана – при «завоздушивании » они просто не справятся с задачей.

Системы охлаждения привода на них не предусмотрено, и это является их уязвимым местом – при недосмотре велика вероятность перегрева. Конструкция не имеет особых сложностей, механизмов контроля и управления – только включение и отключение двигателя. Таким образом, для организации системы автоматического контроля за работой водопроводной системы неизбежно потребуется дополнительное оборудование.

Подобные насосы не отличаются высокими эксплуатационными показателями. Средний уровень создаваемого ими напора воды не превышает обычно 8 ÷ 10 метров, чего для организации домашней водопроводной сети будет явно недостаточно. В лучшем случае их можно применить к простейшей системе домашнего водоснабжения – с заполнением накопительной емкости , установленной в верхней части здания, из которой вода поступает к точкам распределения безнапорно, самотеком .

Одним словом, это хотя и недорогой, но далеко не самый лучший вариант дл я обеспечения жилого дома водой. Сфера применения таких насосов в условиях частного домовладения, скорее, организация временной системы орошения участка из колодца или естественного водоема .

Домашние насосные станции

Эта техника уже намного посерьезней , так как адаптирована именно для задач организации автономного водоснабжения в жилом доме. Помимо самовсасывающего насоса, станция обязательно оснащается гидроаккумулятором – мембранным баком определенной емкости , который будет постоянно поддерживать требуемое давление в домашней водопроводной сети.

Исходя из этого, в общую конструкцию таких станций включены приборы контроля и механизмы управления, включающие привод при падении напора в системе для пополнения водного запаса, и выключающих питание при достижения требуемого уровня давления .

Основные проблемы все же остаются неразрешенными – высокая шумность и недостаточная производительность насосной части станции, не позволяющая поднимать воду со значительных глубин – использование ограничивается забором из абиссинских или песчаных скважин глубиной до 10 метров.

Выпускаются и более современные модели, с полностью электронным управлением и возможностью программирования некоторых эксплуатационных параметров. Такие насосные станции могут быть заключены в полимерный корпус, что отчасти решает проблемы повышенного шума и вибрации.

Насосные станции с эжектором (инжектором)

А что делать, если все же требуется установка поверхностного насоса, но глубина водозабора составляет от 10 до 25 метров? Выход есть – в этом случае помогут самовсасывающие насосные станции, оснащенные эжекторным (внешним) или инжекторным (встроенным) механизмом.

В этом случае в системе водозабора образуется дополнительный водяной контур с трубой меньшего сечения, по которому с большой скоростью прокачивается жидкость. Создаваемое ею разрежение в эжекторе создает дополнительное давление в основной заборной трубе.

Это приводит к повышению напора – такие установки могут работать уже на значительных глубинах. Правда, это приводит к общему снижению производительности самого насоса, так как часть воды отправляется обратно для циркуляции по эжекторному контуру.Но «золотую середину», устраивающую и создаваемым водяным столбом, и производительностью, все же нередко можно подобрать.

Еще один большой минус – такие даже более шумные, нежели обычные самовсасывающие, то есть обязательно потребуют звукоизолированного помещения.

Если и такой вариант неприемлем, ничего другого не остается , кроме как выбрать насос для скважины погружного типа.

Видео: устройство и работа насосной станции

Цены на популярные модели поверхностных насосов

Поверхностные насосы

Погружные насосы

Главная особенность таких насосов оговорена уже в их названии – они всегда располагаются в толще воды (в колодце или в скважине) и соединены с водоразбором системой труб и шлангов. Электропитание подается к ним посредством длинного хорошо изолированного кабеля.

Схема их установки предопределяет и их характерные конструктивные особенности. У них всегда надежный водонепроницаемый металлический корпус, исполненный из коррозиестойких сплавов, с эффективной гидроизоляцией разъемных деталей и узлов. Обязательно есть зацепное приспособление, для крепления страховочного троса, на котором насос опускается к водозабору.

Подавляющее большинство насосов оснащено встроенными фильтрами (сетками) исключающими попадание в механизм и в трубы твердых взвесей недопустимого для данной модели размера. Многие насосы, помимо этого, имеют и встроенный обратный клапан, что существенно упрощает его монтаж в систему домашнего водопровода. Если его и нет, то обычно предусмотрено специальное резьбовое соединение для установки клапанного устройства

Преимуществ у погружных насосов немало. К ним можно отнести:

• Бесшумность работы – звуковые колебания гасятся слоем воды.
• Такие механизмы не боятся термических перепадов или замерзания – в водоносном слое скважины практически всегда поддерживается одинаковая температура.
• Вместе с тем , им не страшен и перегрев – прокачиваемая через них вода эффективно охлаждает работающие узлы.
• У таких насосов намного выше и производительность, и создаваемый напор. Некоторые модели погружным насосов (глубинные) способны поднимать воду на высоту 100 и более метров.

Недостатки же в следующем:

• Определенные трудности с монтажом подобного оборудования, часто требующим привлечения специалистов.
• Необходимость прокладки высококачественной безопасной линии электропитания, порой на довольно значительные расстояния.
• Сложности с контролем за работой оборудования, с проведением профилактических или ремонтных работ, требующими каждый раз извлечения насоса из скважины.

Подавляющее большинство имеет характерную цилиндрическую форму, представляя собой металлическую колонну высотой от полуметра до 2,5 м . но вот по принципу действия они могут существенно различаться.

Вибрационные погружные насосы

Несложные по своей конструкции, надежные , недорогие, эти насосы завоевали очень широкую популярность у владельцев загородных домов. Большой производительностью «похвастать» они не могут, но для бытовых и садовых нужд ее часто бывает вполне достаточно.

Принцип работы заключается в следующем. Электрический ток, проходя через обмотки катушки, вызывает периодическое, с определенной частотой, притягивание якоря, с которым через шток соединена мембрана (диафрагма) и поршень. Быстрые возвратно-поступательные движения этого механизма создают разрежение в рабочем цилиндре, и вода через систему клапанов всасывается из скважины в сам насос и передается через выходной патрубок к точкам потребления. Отсутствие вращающихся узлов предопределяет высокую механическую надежность насоса, а простота электросхемы, полностью залитой водонепроницаемым компаундом, гарантирует ее длительную безаварийную и безопасную работу.

Некоторые модели вибрационных насосов способны создавать водяной столб 20 и даже более метров. Насос легок , его вполне можно опустить в скважину даже на капроновом шнуре. Энергопотребление у них минимально.Все это — выраженные преимущества таких устройств

Недостатки у подобных механизмов имеются, и весьма существенные. Такие насосы достаточно шумные, но главное , что создаваемые ими вибрационные волны способны со временем привести к разрушению ствола скважины или размыванию глинистого дна и стенок, достаточно быстрому заиливанию водоносного слоя. Применять подобные насосы рекомендовано исключительно в песчаных скважинах, с определенными мерами предосторожности, чтобы не допустить излишнего замутнения воды и попадания песка в водозаборные отверстия. В идеале, больше они подходят все же для колодцев, одетых в бетонные кольца, а для скважины будет разумнее выбрать насос иного принципа действия.

Видео: характеристики вибрационного насоса

Центробежные погружные насосы

Самыми распространёнными скважинными насосами являются центробежные. Они представляют собой цилиндр с размещённым внутри электроприводом. На оси ротора двигателя установлена крыльчатая турбина, которая вращается в рабочей камере, имеющей своеобразную форму «улитки», с подающим патрубком в центре и выходным – на периферии.

Быстрое вращение турбины вызывает действие центробежных сил, которые отбрасывают поток поступающей воды (на схеме показан зелеными стрелками) от центра к стенкам рабочей камеры.

В итоге создается существенная разница давления – от разряжения в районе оси вращения (синяя область) до повышенного – к краям лопастей (на рисунке – постепенный переход к красному). Это обеспечивает и постоянный приток воды из подающего патрубка, и требуемый напор на выходе.

Подобная схема работы применяется и в большинстве поверхностных насосов, но там требуемые параметры выходного давления могут быть достигнуты за счет увеличения диаметра рабочей камеры. В скважинных насосах, где размеры строго ограничены, это вопрос решается иначе. Достижение высоких показателей водяного столба происходит путем последовательной установки на одной оси привода нескольких камер.

Давление воды, созданное одной камерой, является своеобразной «опорой» для последующей — и так далее. В итоге выходной напор складывается из суммарного усилия всех рабочих колес .

Количество рабочих камер предопределяет и общую высоту «колонны» насоса

Количество камер может быть различным – от двух-трех и даже до нескольких десятков – это и предопределяет высоту «колонны» погружного скважинного насоса и его эксплуатационные характеристики.

Схема эта полностью себя оправдывает – такие насосы способны поднимать воду с очень больших глубин. к их преимуществам также стоит отнести бесшумность работы, отсутствие значимых вибраций, широкий выбор в большом диапазоне создаваемого водяного столба и производительности.

Главные недостатки – сложность установки, особенно в глубокие скважины, необходимость достаточно частого обслуживания, немалая стоимость.

Видео: современные скважинные центробежные насосы

Винтовые насосы

Скважинные насосы винтового типа не имеют широкого распространения, но, тем не менее , представлены в продаже.

Рабочая часть их состоит из двух основных деталей.

На валу электропривода эксцентрично установлен ротор сложной спиралевидной формы. Он вращается в полости статора, который также имеет сложную геометрию с одним или двумя заходами спирали. Корпус статора обычно исполняется из эластомера – резины, что обеспечивает плотное прилегание роторных петель. Таким образом, в рабочем цилиндре насоса всегда присутствует определенное количество полостей, заполненных водой. При вращении винт пр оталкивает эти объемы от входного патрубка к выходу. Общий объем жидкости в цилиндре при этом никогда не изменяется, что позволяет поддерживать ровное устойчивое давление водяного столба.

Подобные насосы легко справляются даже с жидкостями повышенной вязкости, что предопределяет их распространенность в производственных условиях. Однако встречаются и модели для подъёма воды из скважин.

Схема таких насосов эффективна – они способны поднимать воду со значительных глубин, порядка 40 — 50 метров. Однако наличие узлов с повышенным трением достаточно быстро приводит к их износу, что требует регулярного обслуживания с заменой деталей. То, что вполне приемлемо и оправдано в производственных условиях, принесет немало хлопот при частном использовании подобной техники.

Вихревые насосы

Еще одна схема, которая применяется и в поверхностных, и в погружных насосах. Особая форма колеса создает не только центробежное ускорение прокачиваемой волы, но и мощный турбулентный ее поток, значительно повышающий напор на выходе.

Достоинства такой схемы – высокая производительность, малошумность , относительная простота устройства, что предопределяет и более низкую цену по сравнению с центробежными такой же мощности.

Насосы не боятся «завоздушивания » — в принципе, они могут использоваться даже для перекачивания газо-жидкостных дисперсий.

Однако, существенные недостатки – малая долговечность и особые требования к чистоте прокачиваемой воды, серьезно ограничивают широкое применение вихревых насосов – они явно проигрывают центробежным.

Цены на модельный ряд погружных насосов

Погружные насосы

Какими критериями руководствоваться при выборе насоса

Итак, какие же параметры, помимо принципиальной схемы работы насоса, следует обязательно оценивать при его выборе:

• Напряжение питания и потребляемая мощность. Если с первой величиной все ясно – как правило, все скважинные насосы бытового уровня запитываются от 220 V, то с мощностью вопрос особый, так как она соответствовать существующим возможностям электросети, установленной арматуре (автомату, УЗО ) и кабельной части. Важное дополнение – некоторые насосы (в частности, центробежные) не любят перепадов напряжения, поэтому , возможно, потребуется дополнительная установка стабилизатора.
• Максимальный напор (высота водяного столба) – параметр в обязательном порядке будет указан в технической документации изделия.. Эта величина говорит не только о возможности подъема воды с определенной глубины – воду нужно прокачать через систему труб домашнего водопровода, закачать ее в гидроаккумулятор или создать необходимое избыточное давление и иметь еще хотя бы 10% резерв. Этот вопрос следует рассмотреть подробнее.

Существуют специальные

Сложно переоценить значимость глубинного насоса в системе водоснабжения загородного дома, особенно, если скважина является единственным источником воды. Грамотный выбор и качественный монтаж устройства для подачи воды позволяют долго и бесперебойно использовать автономную систему.

Отличным помощником для жителей сельской местности, дачников и владельцев загородных домов часто становятся глубинные насосы Водолей от компании «Промэлектро». Широкий модельный ряд позволяет выбрать насос, соответствующий конкретным условиям эксплуатации, а повышенная работоспособность и адекватная цена оборудования делают насосы Водолей востребованными среди покупателей.

Глубинные насосы Водолей - баланс цены и качества

Погружные насосы «Водолей» изготавливает Харьковская компания «Промэлектро» с 1996 года. Предприятие производит целую серию бытовых электронасосов с высотою подъема до 200 метров и производительностью до 12м3/час. Технические и эксплуатационные характеристики позволяют использовать глубинное оборудование для откачки воды с песочных и артезианских скважин.

К числу достоинств насосов Водолей можно отнести:

Цена насоса глубинного Водолей зависит от его технических характеристик и колеблется в диапазоне от 7500 до 17500 рублей.

Глубинные насосы Водолей соответствуют международному стандарту безопасности IEC 335-1 и по уровню качества не уступают аналогичным скважинным насосам европейских брендов GRUNDFOS, CALPEDA и PEDROLLO. Среди производителей стран СНГ по качеству, ценовой политике, дизайну, спросу и надежности, насосы Водолей не имеют аналогов.

Устройство и принцип работы глубинного насоса Водолей

Рассмотрим устройство глубинного насоса Водолей. Электронасос состоит из многоступенчатой насосной части, электродвигателя и выносной конденсаторной коробки.

Электродвигатель заполнен маслом и состоит из ротора, статора и вращающихся шарикоподшипников.

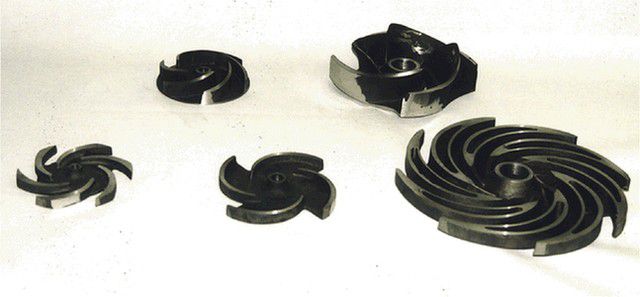

Насосная часть представлена монолитным блоком, в котором находятся лопаточные отводы, рабочие и направляющие колеса, а также приводной вал. Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены отверстия для крепления оборудования тросом.

Диаметр рабочего колеса определяет производительность насоса - объем воды, которую насос может поднять за определенный отрезок времени

Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены два отверстия для крепления оборудования тросом.

В конденсаторной коробке находятся шнур питания и конденсаторы, которые обеспечивают работу электронасоса.

В насосах Водолей используется надежная немецкая автоматика, защищающая оборудование во время критических режимов работы. К шнуру питания присоединено выносное устройство для дистанционного управления.

Принцип действия глубинного насоса Водолей центробежного типа заключается в следующем. В результате вращения рабочего колеса образуется кинетическая энергия, которая передается на лопасти и воздействует на частицы вещества, то есть воду. Жидкость, находящаяся в зоне рабочего колеса, поднимается в верхнюю часть корпуса насоса, а новая - под давлением поступает на ее место. Переход воды поддерживается постоянно вращающимися колесами.

Скважинные насосы Водолей: модели и их характеристики

Компания «Промэлектро» выпускает различные серии глубинных насосов Водолей. Все наиболее значимые характеристики модели можно узнать из самого названия насоса. Например, насос БЦПЭ-0,5-32У 60/47:

• БЦПЭ - бытовой центробежный погружной насос;
• 0,5 - производительность оборудования (0,5 л/с);
• 32 - номинальный напор при номинальной объемной подаче, указывается в метрах;
• 60 - наибольшая производительность (60 л/мин или 3600 л/час);
• 47 - высота подъема воды при максимальном напоре.

Все центробежные глубинные насосы для скважины Водолей классифицируются по производительности на четыре группы:

1. БЦПЭ-0,32;
2. БЦПЭ-0,5;
3. БЦПЭ-1,2;
4. БЦПЭ-1,6.

Насосы серии БЦПЭ-0,32 спроектированы для работы в малодебитных колодцах, скважинах, диаметром от 120 мм.

Насосы БЦПЭ-0,32 подходят для использования в домашнем хозяйстве, если потребление воды не превышает 2 м3/час. Надо отметить, что номинальный расход воды в нормальном режиме составляет порядка 1,15 м3/час

Ассортимент серии насчитывает девять моделей, отличающихся показателем номинального напора, потребляемой мощностью, габаритами и стоимостью. Рассмотрим технически характеристики глубинного насоса водолей на примере модели БЦПЭ-0,32-63У:

• производительность - 0,32 м3/с;
• напор при номинальной подаче - 63 м;
• напряжение - 220 В;
• частота сети - 50 Гц;
• максимальный напор - 90 м;
• номинальная потребляемая мощность - 1000 Вт;
• потребляемый ток - 4,5 А;
• конденсатор напряжением 400 В имеет емкость 32 мКФ;
• масса устройства - около 17 кг;
• количество ступеней работы - 11;
• ориентировочная цена глубинного насоса 63 У серии БЦПЭ-0,32 - 10500 рублей.

В каждый комплект насосов этой марки входит прочный капроновый трос для монтажа насоса в скважине и длинный электрический кабель.

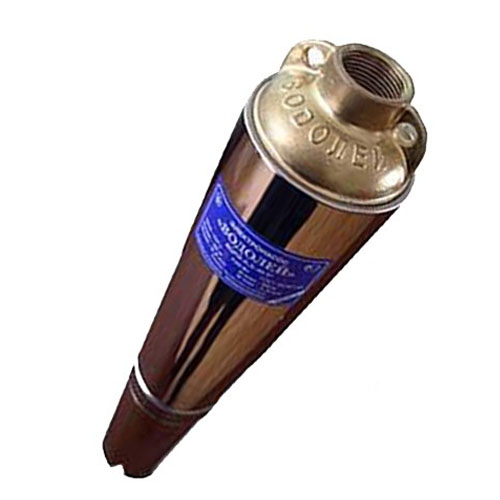

Глубинные насосы серии БЦПЭ-0,5 обладают дополнительной функцией - защита электродвигателя от перегрева. Погружной агрегат можно использовать как в системе автоматического водоснабжения, так и при ручном режиме.

Насосы серии БЦПЭ-0,5 можно применять в скважинных и колодцах с объем поступающей воды не меньше 25 м3/час и диаметром от 110 см. Кроме того, такое насосное оборудование подойдет для откачки воды из шахтных колодцев, резервуаров и открытых водоемов

Серия начитывает восемь модификаций насосов: наименьший номинальный напор - 16 метров, наибольший - 100. Рассмотрим характеристики насоса глубинного Водолей 16 из серии БЦПЭ-0,5:

• производительность - 0,5 м3/с;
• напор при номинальной подаче - 16 м;
• напряжение - 220 В;
• частота сети - 50 Гц;
• потребляемый ток - 1,8 А;
• максимальный напор - 27м;
• номинальная потребляемая мощность - 400 Вт;
• скорость вращения - 2800 об/минуту;
• масса устройства - около 8 кг;
• конденсатор напряжением 400 В имеет емкость 14 мКФ;
• количество ступеней работы - 3;
• ориентировочная стоимость - 7000 рублей.

Насосы этой серии способны обеспечить бесперебойную подачу воды для полива сада, огорода и бытовых нужд.

Глубинные агрегаты Водолей БЦПЭ-1,2 могут использоваться в скважинах и колодцах с внутренним диаметром от 120 мм. Насос рекомендуется применять для подачи воды температурой не выше 35°С.

Вода не должна иметь минерализацию более 1500 г/м3 и содержать большое количество песка. Перекачивание кислотных, щелочных растворов и жидкостей запрещено

Серия представлена восьмью моделями (минимальный напор подачи - 12 метров, максимальный - 80). Технические характеристики разных модификаций представлены в таблице.

Наиболее высокой производительностью обладают насосы из серии БЦПЭ-1,6. Оборудование производиться в трех моделях с общим напором при номинальной подаче - 25, 32 и 40 метров.

Технические характеристики БЦПЭ-1,6-40У: видео

Установка и подключение насоса Водолей

При установке БПЦЭ Водолей надо учесть некоторые общие рекомендации по монтажу и эксплуатации погружных насосов:

• Выносная конденсаторная коробка должна располагаться под навесом или в помещении.
• Во время работы насос должен быть полностью погружен в воду.
• Расстояние от насоса до дна скважины - не меньше 40 см.
• Первое включение электронасоса можно производить не раньше чем через 5-10 минут после полного погружения оборудования в воду.

Рассмотрим поэтапно процесс установки и подключения насоса Водолей:

Аккуратно опустить электронасос в воду, удерживая трос и трубопровод. Надо контролировать, чтоб шнур питания не испытывал натяжения.

Перед включением насоса надо убедиться в его полном погружении в воду

Обслуживание глубинного насоса

Глубинные насосы Водолей рассчитаны на длительный период службы, а бесперебойность работы уже зависит от самого пользователя. Соблюдения правил эксплуатации и периодический осмотр - гарантия того, что насос будет работать долгие годы.

Раз в два года насос надо вытягивать из шахты и осматривать. Поднимать агрегат надо максимально аккуратно, чтоб не разбить колбу насоса о стенки скважины. Извлеченный насос проверяется на наличие трещин и сколов. Появление подобных дефектов может привести к расширению воды во время замерзания источника.

Ось двигателя должна вращаться плавно и легко. Если вал двигателя прокручивается с затруднением, то необходима замена подшипников. При необходимости, надо долить масло и сальник. Обмотку двигателя следует осмотреть на следы перегрева.

Разборку глубинного насоса Водолей надо проводить осторожно - изоляция кабеля становится со временем хрупкой и ее можно легко повредить

При сниженном давлении надо поменять рабочие колеса - скорее всего они износились. Эту работу лучше доверить специалистам.

Возможные поломки насоса и порядок их устранения

Рассмотрим возможные неисправности, причины и порядок их устранения.

Насос не включается в работу.

Возможные причины и устранение:

Снижение производительности насоса.

• разрыв трубопровода и неисправность крепления - поднять насос и проверить целостность трубопровода, устранить дефекты;
• отверстия фильтров забились - поднять насос и почистить фильтры;
• резкое падение напряжения - обеспечить нормальное напряжение - 220В.

Срабатывает защитное устройство после кратковременной работы.

Разберем поэтапно ремонт глубинного насоса водолей, если агрегат засорен:

1. Снять защитную сетку. Если она крепиться специальным зажимом, то надо немного придавить в середине и поддеть сетку отверткой. На некоторых моделях сетка крепиться двумя обычными винтами, которые достаточно просто открутить.
2. Снять кабель-канал - металлический желоб, защищающий кабель от повреждений. Этот элемент присутствует в широких моделях насосов.
3. Отделить насосную часть от двигателя - открутить четыре болта ключем на 10 и снять пластиковые муфты.
4. Разобранную конструкцию аккуратно уложить на горизонтальную поверхность.
5. Провернуть вал торцевым ключом, придерживая верхнюю часть устройства.
6. Тщательно промыть насос и собрать его обратно.

Как правильно выбрать насос Водолей

Правильный выбор насоса - залог его длительной работы. При выборе оптимальной модели надо учитывать характеристики скважины и соблюдать некоторые условия:

• дебит скважины должен превышать производительность насоса, так как со временем дебет источника снижается из-за заиливания;
• определить требуемый напор электронасоса исходя из расстояния от точки водозабора до гидроаккумулятора и потерь напора на горизонтальном участке трубопровода.

По графику напорных характеристик можно определить подходящую модель оборудования.

Выбор насоса для скважины или колодца – дело непростое и требующее особого внимания. Конечно, прибор должен быть надежным, эффективным и, что немаловажно, доступным по стоимости. Этим требованиям отвечают современные погружные модели, способные перекачивать большое количество воды для полива растений и бытовых нужд. Чтобы не растеряться при виде широкого ассортимента и подобрать оптимальный вариант, необходимо четко понимать, как работает погружной насос.

Самыми востребованными разновидностями устройств погружного типа являются одноступенчатые и многоступенчатые аппараты горизонтального положения. Они способны работать в сложных условиях (даже в жидкости с большим содержанием газов) и поднимать значительные объемы воды с большой глубины.

Чем глубже скважина, тем мощнее должен быть прибор. Как правило, в конструкцию входит несколько рабочих ступеней, состоящих из колес и диффузоров. Принцип работы погружного насоса не позволяет использовать его в грязной или замутненной воде: на каждом этапе давление увеличивается, а сильный напор воды, сдобренной абразивными частицами, может повредить механизм.

По виду двигателя выделяют штанговые и бесштанговые модели. В первых мотор располагается отдельно от самого насоса, а передача энергии происходит через штанговый привод. Во втором варианте электродвигатель находится в водозаборной шахте.

Выбор погружных насосов лучше доверить специалисту

Колодезные насосы

Колодезные насосы предназначены для водозаборов глубиной не более 50 метров. Чаще всего такие аппараты работают по вибрационному типу: мотор размещается внутри корпуса резиновой мембраны, которая изменяет форму и тем самым «проталкивает» воду наверх. Впускной клапан открывается при понижении давления, выпускной – при повышении. Особенностью конструкции является большой диаметр, что значительно ограничивает сферы ее применения (колодцы и широкие скважины).

Чтобы избежать «сухого хода» и связанных с ним поломок, колодезный насос должен постоянно находиться ниже уровня воды. О критическом уровне могут сигнализировать дополнительные устройства: поплавки, выключатели или электронные автоматические системы.

«Малыш» – один из самых популярных погружных насосов

Скважинные насосы

Скважинные устройства функционируют в шахтах, полностью заполненных водой. Насосы, оборудованные герметичным корпусом с антикоррозийным покрытием, способны работать на глубине до 300 метров. Небольшой размер позволяет использовать погружные приборы даже в узких артезианских скважинах.

Как правило, для глубоких водозаборов подходят модели центробежного типа, но в некоторых случаях допускается установка аппарата с мембраной (вибрационный тип).

Стоимость устройства зависит не только от его мощности, но и от качества использованных материалов и наличия автоматической системы управления. Самыми дорогими считаются центробежные аппараты: они одинаково хорошо работают в песчаных и артезианских скважинах, а при необходимости могут применяться для перекачки масел и других вязких жидкостей.

Важно! Не приобретайте насос до бурения скважины. Глубина залегания водоносных пластов может сильно отличаться от ваших ожиданий.

Принцип работы погружного насоса

Классический центробежный насос состоит из спиралевидного корпуса и многолопастного колеса (или нескольких колес), закрепленного внутри. Лопасти загнуты в сторону, противоположную вращательному движению колеса. Механизм соединен с напорным и всасывающим трубопроводом через систему патрубков.

Принцип действия погружного насоса довольно прост. При помощи мотора колеса начинают вращение вокруг собственной оси, расположенные на них лопасти создают подъемную (центробежную) силу, которая и перемещает жидкость вдоль втулки. Повышенное давление «проталкивает» воду в трубопровод. Из-за особенностей конструкции поток «закручивается», поэтому в некотором отдалении от втулки располагается выравнивающее устройство: вода проходит сквозь него, а затем поступает в напорный водопровод.

Центробежный насос работает за счет вращения лопастей

Вибрационные приборы

Вибрационный насос состоит из нескольких элементов:

• Электромагнит с П-образным сердечником, залитый смесью эпоксидной смолы и кварцевого песка;
• Вибратор с закрепленным штоком (на обратной стороне установлена резиновая шайба – амортизатор);
• Нагнетающая и всасывающая камеры;
• Поршневые шайбы (в зависимости от их количества регулируется производительность поршня);
• Обратные клапаны, удерживающие воду в трубопроводе;
• Резиновый поршень;
• Патрубки для отвода жидкости в водопровод.

Обратите внимание! Самым проблемным местом системы считаются поршни и клапаны обратного хода: при сильных загрязнениях воды резина быстро портится, и насос выходит из строя.

Детальная схема устройства вибрационного насоса

Принцип работы погружного насоса вибрационного типа основан на перепадах давления:

• При включении в сеть обмотка катушки создает электромагнитное поле, которое притягивает к себе находящийся в нагнетающей камере вибратор.
• Диафрагма изгибается, за счет чего давление уменьшается.
• Через систему обратных клапанов вода поступает из шахты во всасывающую камеру.
• Через несколько мгновений намагничивание пропадает, шток отбрасывается назад.
• Поршень направляет воду во всасывающую камеру.

Намагничивание и размагничивание происходит с периодичностью до 100 раз в секунду. Перепады давления образуют вибрации, которые и дали название типу насоса.

Как выбрать погружной насос

Даже самый дорогой и мощный аппарат не принесет пользы, если выбирать его наобум. Если у вас нет должного опыта в вопросах водоснабжения, лучше отдать подбор насоса на откуп специалистам. При покупке необходимо учесть все параметры:

• Расстояние от водозабора до дома;
• Планируемый объем водопотребления;
• Наличие фильтрационной системы;
• Принцип работы погружного насоса.

Исходя из этих данных, рассчитываются необходимые характеристики:

• Мощность (Вт или кВт). Показывает объем выкачиваемой воды за единицу времени.

Важно! Не выбирайте мощность по принципу «чем больше, тем лучше». Лишнее давление только вредит водопроводной системе.

• Пропускная способность (кубометры в час). Показывает производительность насоса (сколько литров аппарат поднимает из скважины за единицу времени).
• Максимальный напор. Устройство должно не только поднимать воду, но и транспортировать ее до «конечного потребителя». В расчет входит вся длина «водотрассы» – от дна шахты до смесителя.

Важно! На каждые 10 метров подачи воды нужно прибавить 1 метр потери напора. Если в доме установлена система фильтров, умножьте потери на два.

Посмотрев видео, вы получите полное представление о том, как работает погружной насос, как выбрать и установить прибор в скважину.

Помимо важных нюансов, следует обратить внимание на конструктивные особенности, упрощающие эксплуатацию устройства. Так, длинный изолированный кабель позволит использовать электродвигатель при любых погодных условиях, а датчики «сухого хода» предотвратят поломку. Удачных вам покупок!

Устройство независимой системы водоснабжения с забором воды из подземного источника диктует необходимость покупки насосного оборудования. По привычке мы ищем для обустройства изделия зарубежных фирм. Однако скважинный насос Водолей по надежности и производительности не уступает агрегатам иностранных марок. Стоит он гораздо меньше. А это веский плюс, согласны?

Вы желаете разобраться в особенностях конструкции насоса Водолей? У нас найдете ответы на все интересующие вопросы. Предложенные к рассмотрению сведения помогут грамотно подобрать подходящий насосный агрегат, ознакомят со спецификой эксплуатации и обслуживания прибора.

Для облегчения выбора мы подробно описали модельный ряд глубинных насосов с логотипом Водолей. Привели правила, обстоятельно разобрали последовательность подключения к автономному водопроводу и электросети. Сопровождающие статью фото и видео-приложения помогут лучше освоиться в теме.

Удобный в применении и монтаже агрегат выпускает компания «Промэлектро» (г. Харьков, Украина). Кроме погружных насосов предприятие производит дренажное и поверхностное насосное оборудование, электродвигатели, измельчители кормов.

Серия насосов для глубинного использования включает продукцию, эксплуатируемую в скважинах, установленных “на песок” и “на известняк”. Диапазон расстояния от забора воды до подачи ее на поверхность от 20 до 200 м.

Наиболее мощные модели могут обслуживать большой по площади коттедж или 2-3 дачных домика, так как их производительность достигает 12 м³/ч.

Продукция компании «Промэлектро» известна с 1995 года – с момента образования предприятия. А с 1996 года увидело свет оборудование, не утратившее популярности по сей день, – погружные и поверхностные насосы

Среди плюсов линейки приборов Водолей можно выделить:

• экономное потребление электроэнергии;
• высокую производительность;
• низкий шумовой коэффициент;
• износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика;
• возможность гарантийного или самостоятельного ремонта;
• небольшой вес и размеры, соответствующие диаметру скважины;
• полную комплектацию, позволяющую немедленно приступить к монтажу.

Не забываем про IEC 335-1 (международный стандарт безопасности), гарантийное обслуживание в течение полутора лет и возможность при приобрести запчасти у производителя.

По техническим характеристикам модификации сопоставимы с зарубежными аналогами PEDROLLO и GRUNDFOS. Стоимость в зависимости от модели – от 1800 руб. до 27 400 руб.

Галерея изображений

Погрузив насос в скважину, убедитесь, что его корпус полностью находится в воде. Шнур питания не должен быть натянутым, как струна. Только после проверки выполненных условий приступайте к подключению насоса Водолей к источнику питания.

Если устройство стало качать воду и отключилось только при срабатывании автоматики – все сделано правильно.

Для бесперебойной работы оборудования проводят профилактическую разборку. Если после осмотра замечены недостатки, их необходимо устранить. Например, можно заменить подшипники (при тугом ходе), поменять масло, проверить обмотку двигателя.

Вам также может быть полезна информация о том, как , изложенная в другой нашей статье.

Возможные неисправности и методы их устранения

Несмотря на профилактику, возможны случаи поломки, поэтому рассмотрим наиболее частые из них.

Профилактическую чистку необходимо проводить раз в 1-2 года, но возможен и аварийный внеплановый ремонт, если детали износились или всасывающий патрубок раньше времени наполнился песком

Если насос не включился, производим следующие действия:

• проверяем наличие контактов в розетке;
• осматриваем насос на предмет засорения песком;
• измеряем напряжение, при недостатке подключаем стабилизатор.

Если вдруг снизилась производительность, проверяем, не появилась ли в трубопроводе течь. Заодно осматриваем и чистим фильтры. При снижении напряжения пользуемся стабилизатором.

Насос рано или поздно забьется песком, поэтому производим чистку: снимаем сетку и защитный желоб, разделяем насосную часть и электродвигатель, проверяем работу вала, промываем все элементы. Собираем устройство в обратном порядке.

Выводы и полезное видео по теме

Как сделать расчеты для грамотного выбора насоса Водолей:

Технические характеристики и возможности модели Водолей БЦПЭ 1.6 40у:

Как видите, насос Водолей – удобное в монтаже и обслуживании, эффективное устройство для подачи воды в автономной системе водоснабжения.

Регулярные самостоятельные осмотры и мелкий ремонт помогут продлить срок его жизни, но если возникли трудности с установкой или выбором новой модели – воспользуйтесь услугами профессионалов .

Вы пользуетесь насосом марки Водолей для доставки воды в дом из скважины? Или только планируете его покупку и стараетесь узнать больше об оборудовании компании? А может вы сталкивались с определенной поломкой и сами смогли ее устранить? Напишите, пожалуйста, об этом в комментариях ниже – ваш опыт поможет другому владельцу Водолея.

На чтение 5 мин.

Центробежные насосы для скважин, бурение которых практикуется не только на частных участках, но и при возведении многоэтажных зданий, пользуются все большей популярностью. В гражданском, промышленном и энергетическом строительстве они применяются для обеспечения различных объектов чистой или технической водой.

Сегодня для оборудования скважины предлагается большой выбор специализированного насосного оборудования от простых моделей до полноценных для реализации задач любой сложности.

Устройство и назначение

Скважинный насос центробежного типа неслучайным образом вызывает наибольший пользовательский интерес среди оборудования для обеспечения выкачки воды из скважин и колодцев. В отличие от аналогов (вибрационных или ручных моделей) он обладает лучшим соотношением производительности долговечности, качества выкачки, простоты обслуживания и стоимости.

Главный конструкционный элемент центробежного насоса –электрический двигатель с лопастным ротором, по мере которого камера агрегата постепенно заполняется водой. По мере поступления генерируемой двигателем энергии непосредственно к потоку формируется напорный столб с определенной мощностью. При усилении нагнетательного момента вода поднимается по трубопроводу и под давлением подается в систему водоснабжения.

Мощность и, соответственно, производительность насоса зависит от количества клапанов, которые входят в его комплектацию. Чем больше потребность в выкачке воды, тем большим количеством клапаном должна обладать выбранная модель.

Центробежные насосы для скважин лидируют в сегменте загородного, коттеджного и дачного строительства ввиду доступной цены и способности удовлетворить потребности в водоснабжении небольшого участка или загородного дома.

Разновидности

На современном рынке скважинный центробежный насос представлен тремя основными модификациями:

• погружной;
• полупогружной;
• поверхностной.

Погружные модели

Погружной центробежный насос внешне напоминает наполненный газом баллон или цилиндр небольшого диаметра – размер некоторых современных моделей в разрезе не превышает 100 мм. Установка такого оборудования осуществляется непосредственно в скважине.

В цилиндрическом корпусе агрегата расположены мотор с подвижным ротором сухого типа. Для запуска оборудования не требуются дополнительные действия со стороны мастера или хозяина участка, а также заполнение корпуса насоса водой.

Погружной насос идеален для скважин глубиной от 10 м – фактически, в этом случае у него нет аналога или альтернативы. Кроме того, центробежные погружные агрегаты универсальны – они могут использоваться для обустройства песчаных или артезианских скважин, а также для выкачки и транспортировки маслянистых и неагрессивных кислотных жидкостей.

Рассматривая возможность покупки такого оборудования, как погружные насосы для скважин, следует помнить, что их установка и обслуживание сопряжены с необходимостью отключения системы и извлечения оборудования из скважины. Для диагностики и устройств этого типа рекомендуется привлекать специалистов.

Полупогружные агрегаты

Полупогружные центробежные работают по тому же принципу, что и классический глубинный насос (или центробежный погружной агрегат). Тем не менее, в конструкции и конфигурации оборудования этого типа есть существенные отличия. Рабочий узел агрегата или двигатель, полностью защищён от влаги, в то время как рабочая камера непосредственно с ней контактирует. Для обеспечения корректной работы полупогружной модели она оснащается стабилизаторами-плавниками. Они удерживают часть корпуса, в которой находится двигатель, на поверхности воды, рабочая часть установки все время находится в воде.

В сравнении с погружными аналогами полупогружные обладают меньшей мощностью и большим габаритом , что не мешает им удерживать свои рыночные позиции в соответствующем сегменте.

Поверхностное оборудование

Поверхностный электронасос актуален в том случае, когда глубина скважины или колодца не превышает 10 м. Как понятно из названия, поверхностный агрегат устанавливается непосредственно над скважиной, в качестве контактного элемента используется погружной шланг. Конструкции этого типа просты в установке и обслуживании, шланг также легко вынимается из трубопровода скважины для замены или чистки.

При выраженных преимуществах поверхностного насосного оборудования у него есть также и минусы:

• камера насоса старой модификации, не оснащенного обратным клапаном, нуждается в своевременном заполнении жидкостью (производится вручную), в противном случае установка не сможет выкачивать достаточное количество воды;
• мощность установки уступает погружным и полупогружным аналогам.

Параметры выбора

• объем ежедневного расхода воды;
• точную глубину скважины или колодца;
• скорость заполнения водой трубопровода скважины;
• производительность (скорость и объем перекачивания за единицу времени);
• диаметр основной трубы скважины;
• качество и показатель чистоты воды.

Особенности монтажа

При выборе модели нужно учитывать и тот факт, что подключение поверхностного насоса несколько отличается от установки насоса в скважину.

Монтаж поверхностного насоса

Простота в использовании поверхностных моделей заключается не только в легкости фиксации агрегата и его подключения, но и в том, что для этого не следует специально подбирать место, так как в его качестве выступает любой удобный участок земли непосредственно около скважины.

Этапы монтажа:

• определите место размещения оборудования, разровняйте площадку;
• установите насос в соответствующем рекомендациям производителя положении и зафиксируйте его с помощью крепежных элементов;
• присоедините шланг и обратные клапаны;
• перед тем, как опустить шланг в трубопровод, осуществите и проверьте подключение ко всем коммуникациям;
• заполните камеру насоса водой;
• проверьте работоспособность системы и настройте параметры ее работы.

Установка погружного и полупогружного насоса

Несмотря на то, что тип размещения погружного и полупогружного насоса отличаются, схема их установки едина. Единственным отличием является необходимость разместить при монтаже полупогружной модели вспомогательные поддерживающие направляющие и при размещении самого насоса предотвратить контакт верхней части корпуса (с двигателем) с водой.

Этапы размещения;

• обследуйте на предмет механических повреждений сам насос, контакты и скважину;
• установите обратный клапан;
• подключите аппарат ко всем необходимым коммуникациям;
• присоедините к агрегату страховочный трос;
• выполните погружение или установку в соответствии с рекомендациями производителя;
• осуществите пробный запуску и настройте рабочие параметры установки.

Выбор, обвязка и установка насоса в скважину своими руками (видео)
