Камин из кирпича – проекты, пошаговая инструкция для строительства своими руками. Кладка каминов из кирпича своими руками Как правильно выложить камин своими руками

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

лицевые;
угловые;
встроенные;
уличные.

В зависимости от типа устройства:

с открытой или закрытой топливной камерой,
с воздушным или водяным отоплением.

По назначению выделяют:

традиционные;
садовые;
декоративные;
печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

а - дымовая камера, ее функция - сбор продуктов сгорания и вывод их через дымоход;
б - каминная полка;
в - портал;
г - топочная камера, где непосредственно сгорает топливо;
д - подкаминная полка;
е - дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

для обогрева помещения;
в качестве декоративного элемента;
для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант - угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Кладка камина своими руками

На этом этапе один из важных вопросов - выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

если масса рассыпалась - добавьте глины;
приобрела вид лепешки - увеличьте количество песка;
форма почти не изменилась - состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой - это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй - поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади - в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними - глину, предварительно замоченную на 2-3 дня.

Далее выстраивается поддувало - полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
Внутренность обложите огнеупорным кирпичом, как на фото.
На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
При переходе к дымоходу, для управления тягой, установите задвижку - она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Камины из кирпича фото разнообразной отделки

Используя отделку и декоративные детали, камин можно выполнить в абсолютно любом стиле, главное, чтобы материал был термостойким и качественным. Участок, куда могут попадать искры, выкладывается только керамической плиткой.

Небольшие штрихи: экономичный вариант отделки

Если кладка ровная, из качественного материала, то можно оставить все как есть.

Еще один экономичный вариант - выполнить только обработку швов.

Можно покрыть поверхность специальным лаком для камня, она будет отталкивать пыль, копоть и влагу.

Штукатурка поверх кирпичной кладки

Выполнить штукатурку и покрыть ее термостойкой краской - бюджетный и несложный способ, позволяющий создать множество декоративных эффектов. Его преимущество в том, что краску всегда можно освежить. Но также есть и недостаток: осыпание штукатурки от случайного удара, поэтому углы лучше обложить камнем или плиткой.

Облицовка

Обычный кафель для этого не подойдет, поскольку он отпадает при воздействии высокой температуры. Для облицовки используют жаропрочную терракотовую плитку. Этот материал еще и теплоемкий: прогревается хорошо, а остывает медленно.

Также для облицовки применяют керамогранит - он практичный, влагостойкий, не горючий.

Керамогранитную плитку можно комбинировать с другими отделочными материалами.

Декорирование камнем, деревом и другими материалами

Натуральный камень экологичный, огнестойкий и прочный, он хорошо передает тепло. Отделка прекрасно впишется в любой интерьер, но стоимость ее достаточно высока.

Также широко используется отделочный кирпич, который по термостойкости не уступает природному камню.

Такой материал отлично смотрится на каминах-печах как деревенском стиле, так и в самых новомодных дизайнах.

Форма декоративного кирпича может быть отличной от традиционной, как на снимке выше.Также можно выбирать абсолютно любые цвета отделочного материала.

Дерево

Порода древесины может быть любой. Поскольку она легко загорается, то из дерева выполняю только некоторые декоративные элементы - портал, полки и обрабатывают огнезащитой.

Гипсокартон: создаем иллюзию

Применяется исключительно для декоративного фальш-камина или электрического нагревателя в виде камина, так как гипсокартон не предназначен для нагрева. Это практичный вариант, например, для квартиры.

Комбинируем

Можно применить несколько видов отделок, их соединение выглядит просто замечательно. Отдельные части этого садового камина-барбекю оштукатурены и обложены керамогранитной плиткой.

Печь в деревенском стиле облицована декоративным кирпичом, на углах - штукатурка и декоративная лепка.

Итог

Газовый и электрокамин есть возможность приобрести, а камин из кирпича делается только своими руками или под заказ. Для постройки в частном доме достаточно выбрать подходящую схему, приготовить необходимые материалы, ознакомиться с технологией и нюансами его устройства.

Вы сможете в буквальном смысле стать создателем домашнего очага - места, объединяющего семью и гостей. Его величественный вид украсит любое, даже самое скромное жилище. А мерцающее пламя и потрескивающие дрова будут подчеркивать красоту и индивидуальный стиль вашего дома, а также дарить уют.

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает - тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5-2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20-25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

Подготовка – выбор места для будущего очага и закупка стройматериалов.
Устройство надежного основания – железобетонного либо кирпичного фундамента.
Приготовление раствора и кладка.
Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

керамический полнотелый кирпич – 300 шт.;
шамотный (огнеупорный) кирпич – 120 шт.;
задвижка на дымоход;
сухая строительная смесь для огнеупорной кладки – 150 кг;
готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
металлический равнополочный уголок 50 х 3 мм – 2,5 м;
дверца печная ревизионная.

Красный керамический кирпич марки 150-200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
Свяжите сетку из железной арматуры диаметром 12-16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1: 3: 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
красный кирпич перед укладкой на места замачивайте в воде на 3-5 минут, пока не перестанут появляться воздушные пузырьки;
соблюдайте максимальную толщину швов 5 мм;
участки кладки из керамического и шамотного кирпича не связывайте между собой;
постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10-14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная . В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов , топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, . Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

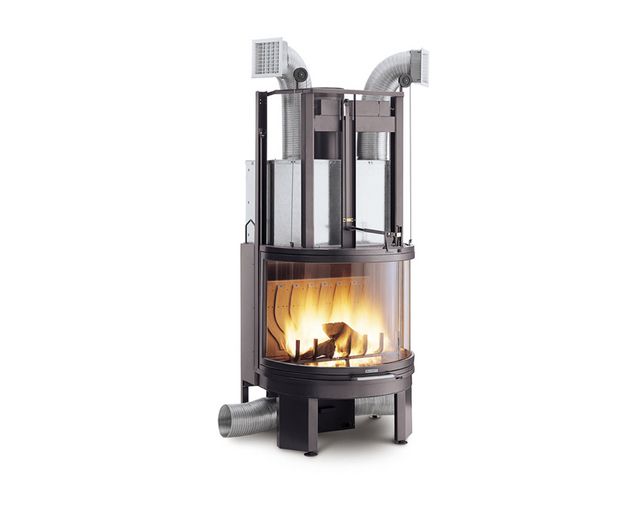

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении . Схема камина в разрезе показана на рисунке.

Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
Портал (5) – обрамляет топливник и выполняет декоративную функцию.
Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
Заднюю наклонную часть топливника (4) называют еще зеркалом . Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
Хайло (7) или дымосборник , собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Неповторимую атмосферу уюта и тепла в помещении создают камины.

Несколько десятилетий назад их обладателями могли быть состоятельные иностранцы или весьма обеспеченные соотечественники. В последние годы на дачах, в частных домах и квартирах рядовых граждан появился такой притягательный и неординарный элемент интерьера.

Особенности

Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.

Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

Тепло в помещение поступает сразу после того, как камин затоплен.

Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

КПД у таких сооружений низкий и они служат больше как украшение, чем как обогревательное устройство.

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Каминопечь может быть оснащена духовкой, что дает возможность приготовления блюд по таким же технологиям, что и в русских печах.

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ. Особое внимание уделяется расположению дымохода.

Стиль и дизайн

Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

Чертежи и схемы

Самым распространенным видом считается угловой камин. Он органично вписывается в пространство даже маленькой комнаты. Дымоход и портал его находятся в углу, за счет этого не загромождается помещение.

Топка у углового камина может быть закрытой или открытой в зависимости от желания.

Для того чтобы сложить камин правильно, сначала нужно сделать чертежи и схемы как целого сооружения , так и отдельных частей. Тщательные расчеты дадут возможность избежать ошибок при кладке. Прежде всего, необходимо знать размеры загородного дома, сделать проекты дымохода и топки, уточнить, из какого материала будет производиться кладка. На чертежах нужно отобразить камин в разных проекциях: вид сверху, сбоку, прямо.

Хорошо сложенный камин обязан отвечать следующим характеристикам:

прогревать помещение;
не иметь трещин или дефектов во избежание задымления;
внешний вид его должен сочетаться с интерьером комнаты.

Например, планируется каминная установка в комнате площадью 20 метров квадратных при высоте потолка 3,5 метра. Объем помещения дома будет 70 метров кубических (20х3,5). Соотношение высоты камина и глубины топливника – 1/2 либо 1/3. При несоблюдении размеров и монтировании топки увеличенной глубины снизится тепло в помещении. Когда глубина ее меньше, может быть задымление. Поэтому соблюдение размеров – главный критерий для успешной работы.

От площади топки зависят дымовые отверстия. Стандартные размеры дымовой трубы составляют 14х14 см. При круглой форме дымохода он может быть от 8 до 14 сантиметров. Схема дымохода должна быть проработана до мелочей. Лучше всего делать его из кирпича. Возведение дымохода начинается с закладки фундамента, затем установки порядовок (реек) для разметки рядов кладки, после делается шварбовка (затирка внутренней поверхности дымохода), устанавливается оголовок (верхняя часть дымохода) и дымник (колпак).

Самым начальным и важным элементом в кладке камина является расчет и возведение фундаментной основы. Она должна быть надежной и прочной. Нужно не забывать, что делать фундамент для стен и камина единым нельзя. Эти основания должны быть разными, поскольку весовая нагрузка их не одинаковая и с течением времени усадка тоже будет разной. После того, как рассчитан размер фундамента, составляют план камина на цокольном уровне. Ширина фундамента должна быть на пять-семь сантиметров больше, чем ширина цокольного ряда.

После расчетов приступают непосредственно к заливке фундамента и кладке камина.

Большой популярностью пользуются камины с водяным контуром отопления. Для установки их в загородных постройках прибегают к помощи сварочных аппаратов.

По внешним характеристикам такой камин похож на печь на ножках с выхлопной наружной трубой.

Теплообменник делают толщиной не менее 5 мм. Он быстро нагревается и обеспечивает распространение тепла по помещению. Камин и система водоснабжения подключаются к нему в зависимости от того, как сделана вся отопительная система в доме. Объем теплоносителя, при котором весь контур будет работать качественно, составляет 55-85 литров. Максимальная площадь, которую можно отопить с использованием камина с водным контуром, составляет 230 кубических метров. Расширительный бак устанавливают в пределах 7-11% от всего объема отопительного контура.

Топку в металлический камин изготавливают двумя способами. Ее делают отдельно от всего сооружения. Вставляют змеевик, а после соединяют с общим камином.

Второй способ состоит в том, что камин делают без верхней крышки. Внутрь вставляют каминную основу (рубашку) и крепят, а после фиксируют змеевик.

Регулировать температуру в камине можно при помощи топлива (увеличивать его или уменьшать) и при помощи заслонки поддувала.

Если топка камина располагается на одном уровне с батареями отопления, то устанавливают дополнительно циркуляционный насос. Он помогает движению холодной и горячей воды и предотвращает процесс закипания змеевика. КПД камина при использовании циркуляционного насоса повышается в разы. Насос размещают в подвале дома или подсобных помещениях.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента , она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Выбор размеров и формы камина

Камины из кирпича удачно подойдут для обогрева больших помещений в загородных домах без центрального отопления. Это могут быть здания из дерева, газосиликатных блоков, бревен или другого материала. При хорошей теплоизоляции стен есть возможность соорудить открытую печку, которая справится с обогревом любой площади. Достоинства кирпичного камина в высоком КПД от работы – он достигает 80% , прочности, долгом удерживании тепла, долговечности и простоты ухода и очистки.

Выбор размеров и формы кирпичного камина зависит от следующих условий:

площади отапливаемого помещения;
расположения в комнате;
выбранного типа конструкции;
особенностей здания – фундамента, половых перекрытий, изоляции стен, расположения трубы дымохода;
функциональности будущего камина.

Площадь топочного отверстия для кирпичного камина должна быть примерно в 100 раз меньше площади отапливаемого помещения. Высота и ширина топки выбираются в пропорции 1,5 к 1, глубина в 1,5-2 раза меньше ширины, площадь сечения дымохода в 10-15 раз меньше площади топки. Например, исходя из этих параметров, для комнаты в 24 кв. м. можно сделать чертеж камина с такими размерами:

площадь топки – 0,24 кв. м.;
ширина топки – 40 см;
ее высота – 60 см;
глубина – 20 см;
сечение дымовой трубы – 0,024 кв. м. или 240 кв. см.

По расположению в комнате камины бывают пристенными, угловыми и островными.

Первый вариант потребует наибольшее количество материала и раствора, но максимально охватит теплом помещение, а вокруг него можно расположиться большой компанией. Чертеж такого камина чаще всего симметричный, фасад П-образной формы, в большинстве случаев требуется кладка кирпича, закрывающая дымоход до потолка.
Угловой камин может быть компактен, требует небольшое количество кирпичей, облицовка происходит только с одной стороны, роль двух других выполняют стены помещения. Несмотря на небольшие размеры, такой вариант способен эффективно протопить комнату площадью 20-30 кв. м. за короткое время.

Смотрите в видео, как сделать угловой камин своими руками.

Островные камины располагаются обычно в центре комнаты, не прилегая к внутренним перекрытиям. Они имеют вид бассейна с невысокими бортиками, внутрь которого помещают дрова для растопки. Для вывода дыма над такими конструкциями располагают подвесную вытяжку. Подобные проекты требуют минимум стройматериалов, а их чертежи предельно просты, чаще всего в профильной проекции они представляют квадрат или прямоугольник. Хотя некоторые устанавливают в своем загородном доме и более сложные формы островных каминов круглой формы, многоуровневые, со столешницей.

Отдельным вариантом являются уличные камины для барбекю , шашлычные, встроенные в приусадебную беседку. Их модели более разнообразны, особенно когда площадь участка позволяет возвести большую постройку с множеством элементов. Они обязательно требуют фундамента на бетонной основе, чтобы со временем не увязнуть и не поплыть в дворовом грунте. Перед началом строительных работ для уличного камина с барбекю следует создать подробные чертежи с порядовкой кирпичей и планами различных проекций.

Если уличный камин делается на улице с беседкой, то стены или крыши обычно изготовляют из дерева, пластика, металлопрофиля, других легких материалов. Кирпичными кроме самой печи могут быть несущие колонны, площадка перед топкой для предотвращения от возгорания.

Разновидности

Камин из кирпича для обогрева помещения состоит из 4 основных деталей:

портал, содержащий фасад из кирпичной кладки;
топка – место, куда помещаются дрова;
дымосборник, который служит для плавного перехода дыма в трубу;
дымоход, выводящий дым на улицу.

Внутренние камины бывают с открытой топкой и закрытой. Первый вариант не требует встраивать в портал чугунной вставки, которая предохраняет стены от открытого огня. Но внутренние стенки топки при этом должны быть сделаны из огнеупорного кирпича. Это специальный сорт стройматериалов, который получается путем прессования и обжига шамотной массы или кварца.

Преимущества каминов с открытой топкой в красоте натурального огня в интерьере комнаты и простоте монтажа портала без громоздкого чугунного шкафа, который имеет немалую цену. Но при открытом варианте есть вероятность попадания искр внутрь комнаты, поэтому площадка перед камином должна иметь огнеупорное покрытие. Иногда его делают из того же кирпича, что и каминный фасад.

Если топка камина сделана из чугуна, то она может быть как открытой, так и закрытой . Внутренняя поверхность ниши в этом случае может быть сооружена из обычного не огнеупорного кирпича – от пламени защищает металл. Открытые топки безопаснее, они препятствуют попаданию искр в помещение, устройство их двери может быть бокового или верхнего открытия. Заслонки для домашних каминов изготовляют из закаленного огнеупорного стекла - горящие дрова и пламя видны сквозь него.

Чтобы прозрачный материал не покрывался сажей, его покрывают специальным дымотталкивающим слоем.

Пристенный и угловой камин возводятся с дымоходом. Его металлическую трубу лучше всего скрыть декоративной кирпичной отделкой, кроме красоты она дает дополнительную изоляцию и прочность дымоотводной системы. Для кладки дымохода, как и для портала необходимо создать чертежи с порядовкой.
Островной камин чаще всего не имеет дымохода из кирпича, для него продаются готовые металлические вытяжки, которые подвешиваются к потолку.

Расчеты и чертежи

Расчеты размеров и схемы будущего камина стоит подробнее подготовить заранее, еще перед покупкой необходимых материалов. Из наглядного чертежа всегда видно, какое количество обычного, огнеупорного и облицовочного кирпича нужно приобрести. Покупать лучше чуть больше, чем нужно в готовом проекте, с расчетом на брак при работе или небольшие поправки в строительстве.

Далее требуется рассчитать расход цемента на кладочные работы . В зависимости от марки материала существуют различные методы калькуляции. Но можно взять самый распространенный сорт сухой цементной смеси для печных работ – М200. Он смешивается с песком в пропорции 1:3. Далее эта сухая смесь разбавляется водой и тщательно перемешивается до густой однородной массы. Для кладки 1 куб. м. кирпича нужно примерно 0,3 куб. м. такого раствора на основе цемента М200 . Объемы каминного фасада и облицовки дымохода можно подсчитать из размеров чертежа. Более простой способ вычисления – умножить объем одного кирпича на их количество, это даст приблизительно точный результат.

Чертеж готового камина обычно состоит из горизонтальной и фронтальной проекции. Эти два вида дают детальное представление о высоте, ширине и толщине портала с дымоходом, количестве кирпичей для каждого ряда, способа их связки. Для топки, особенно с отверстием в форме арки или трапеции и наклонными внутренними стенками можно создать отдельные наглядные чертежи с различной проекцией. Самое важное, чтобы мастер понимал, как расположен внутри печи дымосборник, как закреплен дымоход, под каким углом в нише наклонены стенки.

Порядок работы

После создания чертежей камина с размерами и порядовкой кирпичей и приобретения нужных стройматериалов надо подготовить рабочие инструменты. Их список следующий:

емкость для смешивания раствора, оптимально – объемом не мене 50 л, если имеется электрический миксер, то это еще лучше;
сито и емкость для просеивания песка, если он с крупными примесями;
мастерок для кладки раствора;
строительный уровень длиной 1 – 2 м;
рулетка, линейка, угольник;
карандаш или маркер;
молоток.

Для кладки могут понадобиться дополнительные предметы, например, нож, болгарка, ножовка, ветошь, емкость с водой – все зависит от характера работ.
