При устройстве капитальной кирпичной печи в летней кухне следует помнить, что любая печь повышает пожароопасность и требует соблюдения всех норм и правил строительства. Это означает, что для ее сооружения необходимо использовать специальный огнеупорный шамотный кирпич, который устойчив к высоким температурам, но при этом является превосходным теплопроводником, достаточно быстро прогревая помещение. Важно правильно устроить вентиляцию печи. Необходимо на этапе сооружения фундамента в отведенном под печь месте выложить эту зону кирпичом. Также в дальнейшем при возведении крыши обязательно надо предусмотреть установку вытяжной трубы для удаления из пространства рабочей зоны жара и дыма и т. д.

Печь-барбекю на электричестве
Печь-барбекю на газе

Печь-барбекю топиться углем
Печь-барбекю топиться дровами

Печь-барбекю может работать на электричестве, газе или топиться углем и дровами. Внешне она очень похожа на камин с топочным отделением, которое обычно находится на уровне пояса человека. Для барбекю в требуется усиленный фундамент, а также важно правильно установить вытяжку, через которую будет удаляться жар и дым.

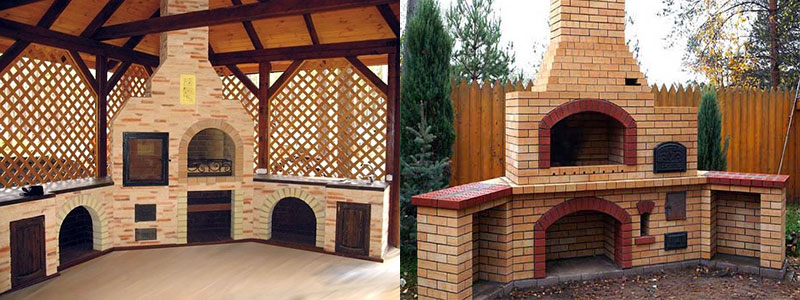

Печь-барбекю с варочной панелью на фото

Печь-барбекю может иметь разную комплектацию - в нее могут входить обыкновенная варочная панель или духовка, гриль или барбекю, столешница, место для дров и хранения посуды. Есть такие конструкции, включающие не только мангал, но и тандыр, казан, коптильню и другие элементы.

Если нужна многофункциональная большая печь-барбекю, лучше прибегнуть к помощи профессионалов, а вот небольшую печку вполне можно построить своими руками.

Вариантов сборных мангалов и кирпичных печей много. Ориентируясь на представленные модели, можно соорудить и что-то по собственному проекту. Главное - правильно все устроить, чтобы свести к минимуму опасность возгорания, особенно при строительстве стационарной кирпичной печи внутри помещения.

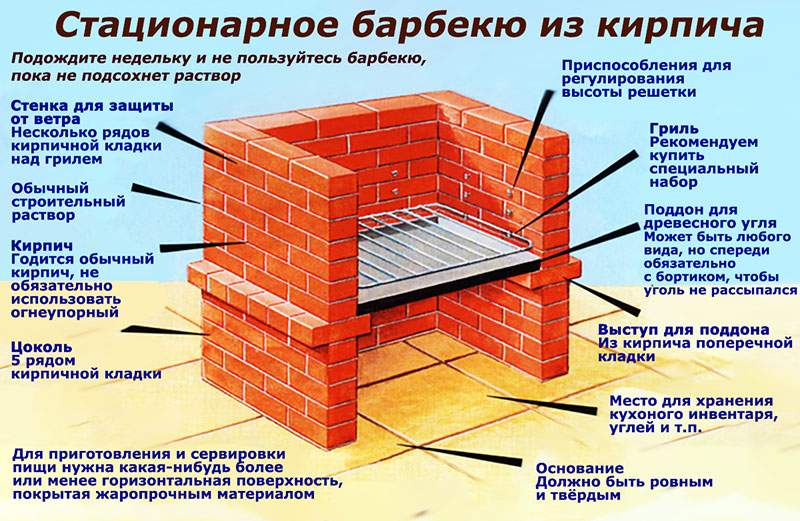

Самодельный барбекю из кирпича – это более солидный вариант стационарного мангала для обустройства летней кухни.

Печь-барбекю на фото

Он станет ее отличным украшением и, конечно, позволит приготовить более вкусную и разнообразную пищу. Перед тем, как построить барбекю из кирпича, нужно знать, что он тоже называется «мангал», и в стандартном плане конструкции должен включать три отсека.

Конечно, строительство такого мангала обойдется дороже, но на кирпичах мясо получается намного вкуснее и полезнее. Долговечный и качественный кирпич стоит достаточно дорого, но можно сэкономить, выполняя все работы по сооружению мангала самостоятельно. В данном случае будет описываться наиболее простой вариант кирпичного мангала, который вполне по силам построить самостоятельно, даже не имея большого опыта.

Представленный вариант того, как построить барбекю из кирпича своими руками можно изменить, используя собственные размеры деталей или добавив в конструкцию какие-то дополнительные функциональные элементы. Можно соорудить навес над печью-барбекю для защиты от дождя, а рядом устроить столовую под деревом либо установить такую печь внутри летней кухни или снаружи неподалеку от нее.

В последнем случае в самой летней кухне будут располагаться весь необходимый кухонный инвентарь, а также мойка и холодильник. Располагать печь-барбекю снаружи летней кухни даже удобнее - меньше опасность пожара, на открытом воздухе не так жарко будет готовить в печи, а также и внутри летней кухни будет сохраняться прохлада, если только не планируется ее зимнее использование - тогда, естественно, печь устанавливается внутри.

Для начала надо выбрать удобное место для печи-барбекю. Если она будет устраиваться снаружи, необходимо, чтобы расстояние от печи до дома или кухни не было большим, поскольку во время приготовления блюда придется постоянно что-нибудь приносить из кухни - посуду, воду и т. д.

Выбирая конструкцию барбекю, необходимо обратить внимание на стиль, наиболее подходящий к архитектуре всех строений на участке. Обязательно надо заранее определить размер и дизайн печи, где она будет размещаться (на открытом пространстве или внутри летней кухни), какой требуется под нее фундамент (в зависимости от составных частей конструкции).

Также на подготовительном этапе необходимо продумать футеровку топки, учесть форму и высоту дымохода, будет ли печь снабжена дополнителъно духовкой или коптильней, какое топливо планируется использовать (уголь, дрова, электричество, газ).

Вопросов действительно много - требуется ли постройка навеса, защищающего печь от дождя, наличие дополнительного стола и ветрозащиты. А также, какой облицовочный материал будет использоваться, следует ли устанавливать отражатель тепла и поддон под уголь, какова будет конструкция вертела, решетки или жаровни, будут ли вставки из чугуна.

Все это необходимо продумать заранее и потом обязательно нарисовать общий вид барбекю с прорисовкой отдельных деталей и указанием их размеров. Также следует заранее найти место для размещения полок, поскольку они должны хорошо вписываться во внешний вид барбекю. Необходимо еще предусмотреть место для хранения посуды и запасов угля или дров.

Решетка для печи-барбекю
Решетка для печи-барбекю

При составлении плана-схемы барбекю в первую очередь надо учесть, что конструкция должна быть устойчивой. Также важно правильно расположить для приготовления барбекю (для жаренья). Она должна находиться на такой высоте, чтобы было максимально удобно заниматься приготовлением пищи. Обычно решетка устанавливается на высоте 9-10 рядов кирпичной кладки.

Если решетка расположена слишком низко, придется наклоняться во время приготовления пищи, что очень неудобно. А если поставить решетку слишком высоко, придется высоко тянуться, и при этом лицо постоянно будет находиться близко к горящим углям.

Решетку и поддон под угли необходимо устанавливать на кирпичные выступы или на металлические стержни. Они должны быть съемными, поскольку их надо периодически чистить от ржавчины, а на зиму убирать на хранение в дом.

В барбекю можно использовать обычную решетку для кухонной плиты. При этом надо учитывать, что она должна быть большего размера, чем очаг с горящими углями, чтобы готовые барбекю можно было сдвинуть в сторону рядом с очагом, но в то же время поддерживать их в горячем состоянии. Решетку для жаренья нужно обязательно защитить от ветра. Под ней должна располагаться еще одна решетка, с более мелкими ячейками, на которой будут находиться горящие угли, а под ней поддон, в который будут падать перегоревшие угольки.

Посмотрите, как обустроить барбекю из кирпича своими руками на видео, где представлены все виды производственных элементов и даны советы мастеров:

Схема, кладка и порядовка барбекю из кирпича своими руками

Кладка барбекю из кирпича состоит из нескольких этапов - выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

• песок;
• цемент;
• гравий;
• арматурная сетка;
• кирпич;
• керамическая плитка;
• мастерок.

В настоящее время можно купить уже готовые наборы для обустройства печи-барбекю. В стандартный набор входят собственно гриль-барбекю, поддон под древесный уголь и крепежные детали. Эти наборы можно использовать при строительстве барбекю из кирпича своими руками.

Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

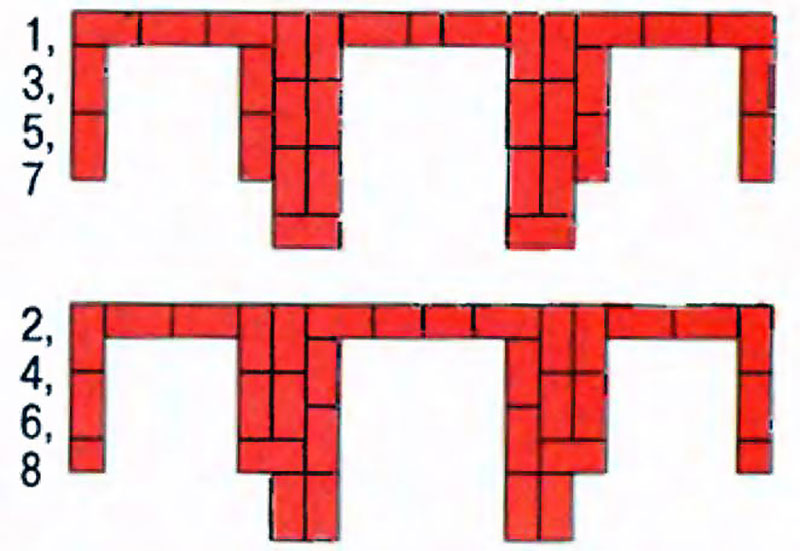

Ряды нужно выкладывать в определенной последовательности - каждый следующий ряд смещать по отношению к предыдущему в шахматном порядке. Это так называемая кладка в полкирпича, которая должна обеспечить необходимую связку кирпичной кладки. Еще до начала кладки нужно натянуть шнуры, обозначающие положение будущей стенки барбекю, и с помощью мастерка нанести слой раствора. Сделать это нужно вдоль одной из стен. Затем на растворе следует сделать небольшие бороздки и приступить к кладке первого ряда кирпичей, проверяя его с помощью горизонтального уровня.

Всего потребуется выложить 8 таких рядов. Если в 3-м отсеке планируется разместить раковину, в 6-м ряду нужно оставить отверстие под слив.

Сначала необходимо построить перекрытия, объединяющие два соседних отсека будущей конструкции. Для этого требуется отрезать металлические уголки нужной длины и положить их сверху, а потом сделать такое же, но уже сплошное перекрытие из кирпичей в один ряд. Для кладки 2-го слоя обязательно нужно использовать жаропрочную глиняную смесь, предназначенную для печей и жаровен, поскольку сделать надежный мангал на одном лишь цементе невозможно.

ШАГ №1
ШАГ №2

ШАГ №3
ШАГ №4

ШАГ №5
ШАГ №6

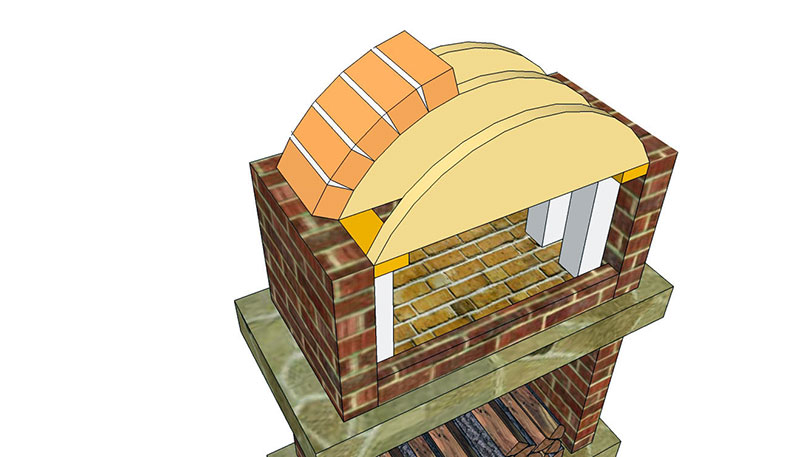

Самый сложный этап работы - кладка непосредственно самой печи. Это может быть обыкновенная прямоугольная прямоточная печь без поддувала. Толщина ее задней стенки должна быть в три кирпича. Спереди необходимо оставить место для дверцы. С той стороны, где печь будет примыкать к жаровне, следует оставить отверстие в два кирпича.

Для решетки для жаренья и поддона для углей необходимо сделать выступы. При сооружении барбекю из кирпича своими руками порядовка играет очень важное значение. При кладке 5-го ряда нужно сформировать опорный выступ, а далее 6-й ряд кирпичей класть поперек - весь ряд кирпичей должен выступать и с одной и с другой стороны стенки. Следующие три ряда опять нужно класть в полкирпича. Таким образом, формируются выступы для решетки и поддона.

Иногда случается, что нет поддона нужного размера, который подходил бы по ширине кирпичных выступов, и тогда для его поддержания можно использовать металлическую полочку.

Потом 10-м рядом надо соорудить еще один выступ и сверху добавить еще три ряда по методу ложковой перевязки - это окончание основной части барбекю.

Если в устройстве печи будут использоваться металлические стержни для опоры барбекю, то во время кладки между 6-м и 7-м рядами надо выложить эти металлические стержни во всех трех стенках. Делать это следует таким образом, чтобы стержни выступали из стенок на 70-75 мм и на них можно было установить решетку с поддоном.

Стержни нужно продолжать укладывать до 10-го ряда в каждом последующем. Это требуется для того, чтобы устанавливать решетку для жаренья на необходимой высоте.

После этого остается лишь выложить прямоугольную жаровню и сделать трубу любой формы. Такая порядовка барбекю из кирпича применяется во всех без исключения подобных конструкциях.

Также необходимо устроить рабочую поверхность барбекю. Самым простым способом является сооружение невысокой - высотой в 6 рядов - стенки из кирпича.

Эту постройку нужно делать на отдельном ленточном фундаменте, который заливается параллельно боковым стенам. Такая небольшая стенка называется плинтусной. Выкладывать ее нужно так, чтобы кирпич ложился тычком.

После этого нужно вырезать фанерный лист и уложить его между выступом боковой стены и плинтусной стенкой. На лист следует настелить доски и покрыть их черепицей или керамической плиткой. Для покрытия рабочей поверхности можно использовать даже обычную тротуарную плитку.

Советы мастера

После завершения строительства барбекю и его рабочей поверхности необходимо приступить к обработке всех швов. Для этого используется цементный раствор, которым нужно заполнить все швы и тщательно втереть. Прежде чем раствор застынет, необходимо провести по швам расшивкой, чтобы придать им закругленность. Если в распоряжении мастера нет расшивки, можно сделать это с помощью обычного обрезка садового шланга.

Если плинтусная стена будет связываться с основным сооружением, то до шестого ряда конструкцию надо построить в виде буквы «Е», а далее продолжать кладку боковых и задней стенок самого барбекю. В итоге под решеткой с поддоном образуется ниша, которую потом можно использовать для хранения древесного угля или дров. Если этот проем оборудовать дверцей с ручкой, здесь вполне можно будет хранить посуду.

На этом основная функциональная часть печи будет построена, а далее конструкцию можно по желанию дополнить различными полочками и прочими элементами, декорировать по своему усмотрению и т. д.

Построенная печь должна «отстояться» в течение нескольких дней для полного затвердения раствора. Если в ней развести огонь до полного высыхания раствора, ее стены могут растрескаться.

В дальнейшем при эксплуатации печи необходимо после каждого приготовления пищи чистить барбекю, чтобы не накапливались грязь и жир, иначе в дальнейшем придется чистить печь капитально.

Строительство печи для барбекю с мангалом из кирпича своими руками (с фото)

Строительство барбекю из кирпича не обязательно всегда связано с монолитным возведением всех конструкций. Можно построить печь для барбекю из кирпича своими руками в так называемом временном варианте. Это удобно, если нет места для постройки постоянного, стационарного строения. Такую печь при необходимости можно разобрать и сложить для хранения в специально предназначенном для этого месте, а потом снова собрать. Сделать это легко, поскольку строится такая печь без использования цементного или глиняного раствора. Это самая дешевая и быстро возводимая конструкция кирпичного барбекю. При этом она очень эффективна, ведь положенные без раствора кирпичи свободно пропускают кислород, который способствует лучшему и полному сгоранию древесного угля.

Форма такого барбекю может быть прямоугольной
Форма такого барбекю может быть круглой

Кладочные чертежи порядовки барбекю из кирпича – это конкретные планы или схемы, созданные специально для удобства в процессе сборки конструкции. К любой порядовке обязателен чертеж общего плана, чтобы ознакомиться с размерами барбекю, рассчитать количество материала для него.

Основа, естественно, за монолитным фундаментом, без армированного основания серьезную конструкцию не поставить. Также важно перед работой с рядами положить на уже подсохший фундамент несколько слоев изоляции, чтобы избежать набора влаги.

Работаем по порядку

Начинаем с первого ряда, где важно выдержать уровень. Речь об уровне пола, если строительство идет выше естественного горизонта. Удобнее всего выставить шнуру по плоскостям и уже потом пользоваться мастерком, нанося цементный или глиняный раствор на основание.

Простейшая порядовка барбекю из кирпича

Если первый ряд обычно это просто плоскость, выложенная из кирпича, то дальше может быть сложнее, потому как некоторые конструкции барбекю устроены с казаном или дополнительной печью.

Пример порядовки барбекю с казаном или уличной печью

Описание кладки

С шестого переходим на тычки (поперечная кладка). Должно получиться так, что кирпич станет на выступы с каждой стороны (плоскости). Они необходимы для устройства решетки, ее правильного расположения в дальнейшем.

Продолжить следующие 3-4 ряда в половину кирпича, выдерживая изначальную толщину. А с десятого ряда необходимо повторить порядовку печи барбекю, с расчетом на повторную поперечную кладку для решеток.

Хотя кирпичные выступы можно и обойти, заменив их на стальные уголки или иные крепления. Важно, чтобы этот момент был продуман на момент кладки уличных барбекю, тогда выполнить своими руками можно надежно, с расчетом на пространство для коптильни или дополнительные отсеки.

Угловой вариант чаще стараются сделать по типу пристройки, когда основная печь просто поставлена на фундамент, а на углу отдельно выкладывают мангал или место для топки казана. Здесь все просто: ставим стенку высотой под рабочую плоскость, заканчивая последний ряд тычковой кладкой. Подобным образом ставится опора для каменной столешницы, к примеру. Но такой материал не всегда по карману, его часто заменяют деревом, обложенным плиткой.

Варианты порядовок и схем

Схема для барбекю или печи камина

Устройство очага мангала, похожего на барбекю для беседки

Как это устроено на практике

Порядовку не трудно представить в схемах, созданных для строительной литературы. Но на деле все выглядит намного интереснее.

Начинают работу так

Это основа и пространство для топлива. Потом нужно поднимать небольшие стены, формировать пространства для дверцы и зольника

Уже после этого нужно устраивать перекрытие нижнего яруса из трех рядов кирпичей. Тогда получится обустроить рядом с топкой барбекю, как раз под зольником.

Скажем так, что, выполнив эту работу, закачивается первый цикл. Можно приступать к созданию конструкции сверху, где будут выступы или стержни.

Важнейший момент при изучении порядовки в том, что нужно применять огнеупорный вид кирпича, который на обычную глину не положишь.

Нужно докупать термостойкий раствор или специальную глину.

По плану также есть устройство дымохода почти на каждом проекте барбекю из кирпича. Но его желательно делать после полного просыхания уже готовой конструкции. Выход из ситуации, когда нет времени и лишнего материала – конструируют каркас из арматуры и досок. Получается своеобразная опалубка, в которую и заливается бетон. Так дешевле и быстрее.

Технические моменты

Простую конструкцию, изготовленную из кирпича своими руками, иногда ставят на залитую фундаментную плиту, но не используют раствор. Такой подход оптимален для тех, кто не уверен в своих силах, хочет сэкономить или просто протестировать дачный вариант барбекю или мангала.

Выйдет достаточно оригинально, да и порядовка однотипная, только это можно будет разобрать при необходимости, увеличить в размерах или вообще собрать в стопки кирпичей

Минус лишь один – это отсутствие хорошей защиты от ветра, потому как привычной арки нет. Да и если собирать не под навесом конструкцию, то жар от угля на время дождей придется защищать.

Барбекюшницу без раствора, коптильни и казана можно собирать на глаз, но всегда стараются заранее просчитать свои действия, рассчитывая на бумаге подобные планы или чертежи

Итоги

Простые печи барбекю и мангалы из кирпича не строят без нескольких порядовок, проверенных на деле. Да, можно строить и на удачу, если есть лишние деньги. Но главная ошибка в этом случае заключается в том, что ничего уже переделать нельзя без порчи печи. Поэтому каждый ряд перед посадкой на раствор стараются вымерять на сухую, подтачивая брак, работая над неточностями.

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
2. плита традиционно располагается на 10 см ниже уровня гриля;
3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

• шамотный и облицовочный кирпич;
• глиняный и обычный раствор;
• пруток из металла d-30 мм;
• лист из стали 5 мм;
• дверцы для топки и поддувала;
• колосниковая решетка.

А для обустройства основания:

• строительная смесь;
• арматурные прутья;
• доски для сооружения опалубки;
• щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и , чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

1. равномерная обработка пищи;
2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал :

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

• барбекю-камин;
• барбекю-гриль;
• многофункциональное сооружение;
• барбекю с одни очагом;
• барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс . Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Хорошо если на приусадебном участке есть металлический мангал, но для человека важна не только практичность, хочется и красоты. Функциональность и привлекательный внешний вид – это барбекю из кирпича. Существуют как простые модели, для изготовления которых не потребуется особых навыков, и есть очень сложные конструкции – настоящие кирпичные комплексы, которые сможет изготовить только профессионал. Браться за постройку таких конструкций без опыта лучше не стоит, а сложить простой мангал из кирпича или печь-барбекю может попробовать каждый.

Чем отличаются гриль, камин, печь и барбекю

У камина, печи и барбекю, с задней стороны жаровни расположена кирпичная стенка, которой нет у гриля. Она необходима для сохранения жара, и для отражения его на жарящуюся пищу.

В конструкции камина, печи и барбекю, предусмотрена постройка дымохода, позволяющего отводить нагретый воздух и дым в сторону от повара, у гриля этого элемента нет.

В каминах и печах, жар расположен в топке, в устройстве гриля для этого существует металлический поддон.

Тепло у гриля, камина и барбекю, сохраняется только во время горения топлива, а печь способна длительное время оставаться теплой.

Барбекю и печи совмещают функцию отопительного прибора с приготовлением пищи, гриль необходим только для готовки, а камин исключительно отопительный прибор.

Какие потребуются инструменты и материалы для постройки кирпичного барбекю:

Подготовка смеси для кладки

Для возведения из кирпича, нужно выбрать качественные строительные растворы. Можно использовать 2 варианта таких растворов:

• готовые составы (отдельные смеси для стен и топки);
• глина, смешанная с чистым песком.

У таких составов есть свои недостатки и достоинства, в них нужно подробно разобраться. Раньше при строительстве печей применяли только глину, но у нее есть серьезный недостаток. Отопительные конструкции, сложенные на растворе из глины, необходимо хорошо защищать от влаги. Ее нельзя использовать для кладки кирпичей на трубе, в таких местах применяют смеси на основе цемента или извести. В последние годы стали доступны огнеупорные составы, которые продают сухими в строительных магазинах. В работу они идут после разбавления водой.

Глина – это самое дешевое связующее, которое полностью безопасно в экологическом отношении.

Для кладки необходимо выбрать темно-красную глину. Проверка качества сырья и готовой смеси производят так:

1. Нужно взять 500 гр. глины, размешать ее с 200 мл воды так чтобы она не липла к рукам.
2. Из этой массы делают комок и бросают его на пол или о стену, если на комке появятся трещины – глина слишком жирная, если комок сразу рассыпался – в растворе слишком много песка, хорошая глиняная смесь для кладки печи, должна быть похожа на пластилин.
3. На кладку 1000 кирпичей потребуется примерно 50-70 литров смеси. Для повышения прочности смеси вводят в состав на каждое ведро глины 0.5 стакана пищевой соли. Для увеличения прочности кладки, на слабо нагревающихся участках конструкции, допустимо добавлять в смесь цемент не более 500 гр. на ведро глины.
4. Полученная смесь, внешне должна напоминать густую домашнюю сметану.
5. Часто при постройке кирпичных отопительных устройств применяют различные сухие смеси. Способы их подготовки и применения, всегда указывают в инструкции.

Не забывайте, что продают составы, которые предназначены под разные температурные режимы прогрева печи. Существуют смеси, предназначенные только для кладки топок и есть простые составы для устройства стенок камина или печи.

Сколько нужно кирпича

Перед постройкой барбекю из кирпича своими руками нужно подсчитать, сколько его потребуется. Есть множество программ, предназначенных для такого расчета. Можно приблизительно рассчитать потребность, использовав предварительно подготовленный чертеж барбекю. Габариты стандартного кирпича:

• длина – 25 см;
• ширина – 12 см;
• высота – 6,5 см, вместе с раствором высота достигает 7 см.

С учетом конструкции и размеров кирпича производят расчет. Вместо кирпичного дымохода можно установить жестяную трубу. Перед работой, ориентируясь на чертежи и фотографии барбекю из кирпича, обязательно подготовьте послойные зарисовки кладки. На рисунке есть 28 слоев кирпича, 18 рядов из них это расстояние до трубы и 10 рядов до решетки конструкции. Сделайте 18 рисунков, на них схематично пометьте последовательность укладки кирпича. Не забывайте что, нижний кирпич всегда должен перекрываться сверху 2 кирпичами. Так же, кирпич, лежащий продольно должен сверху перекрываться 2 поперечными кирпичами. Готовую печь можно посмотреть на фото барбекю из кирпича.

Нужно подобрать удобное место для постройки барбекю, при этом нужно учесть:

• барбекю должно находиться не ближе 5 метров от соседнего участка (лучше дальше);
• конструкцию строят на максимальном расстоянии от деревянных строений;
• на лужайке возле барбекю не должно быть кустарников или деревьев;
• необходима возможность подвести освещение и воду к мангалу;
• должна быть возможность постройки навеса или беседки.

Устройство фундамента

Сразу нужно произвести разметку для фундамента барбекю на выбранном месте, его размеры должны соответствовать порядовке барбекю из кирпича и учитывать кладочные чертежи. Кроме того, размеры зависят от планировки площадки – будет ли поблизости, строится беседка или нужно сделать фундамент только для постройки барбекю. Лучше всего использовать плитное основание:

1. По заранее установленным маркерам роют котлован 40-50 см глубиной.
2. Засыпают его смесью гравия и крупнозернистого песка до уровня почвы, утрамбовывают и сверху устанавливают опалубку высотой 150 мм.
3. В собранной конструкции собирают арматурный каркас.
4. В опалубку заливают раствор бетона, хорошо утрамбовывают, чтобы в теле фундамента не осталось воздуха.
5. Проверяют с помощью уровня горизонтальность площадки.
6. После этого все укрывают влажной мешковиной, для того чтобы увеличить время высыхания и предотвратить растрескивание бетона.

Фундамент будет полностью готов через трое суток, тогда можно снимать опалубку.

Постройка стен барбекю

Для защиты фундамента и кирпича от влаги, проникающей из грунта, стенки фундамента нужно обработать гудроном, сверху на него укладывают 2-3 слоя рубероида. Смешивают раствор для кладки (рецепт указан выше). Укладывают на рубероид, расстеленный на фундаменте первый ряд кирпича. На 7 и 10 рядах вставляют в кладку металлические плиты. Листы металла должны быть уже печи на ½ длины кирпича.

Во время кладки кирпича обязательно делайте продолжительные перерывы, которые необходимы для схватывания раствора, иначе высокая конструкция может расползтись.

Свежий раствор проседает, швы между рядами кирпича подсыхают и становятся меньше, по этой причине возможны отклонения от проекта. На усадку стен необходимо 2-3 суток, на это влияет окружающая температура. Самостоятельная постройка позволяет предусмотреть перерывы в работе – это существенное преимущество перед использованием наемных строителей, которые стараются полностью закончить объект как можно быстрее.

Пилой или болгаркой отрезают 1/2 половину кирпича, таким образом, чтобы можно было уложить лист металла в сделанный паз. Поднимаем дальше стены, укладывая кирпичи по чертежам. На 15 ряду, необходимо выложить свод, для этого используют полукруглые деревянные шаблоны. Из фанеры делают лекало необходимой кривизны, по нему размечают карандашом линию реза и выпиливают лобзиком. Таким же образом подготавливают вторую доску. Для укрепления шаблона свода вставляют между досками еще доску, и все соединяют. Готовый шаблон можно использовать. Его размещают между стенками топки, и начинают укладку кирпичей, соединяя их раствором.

Средний кирпич свода должен находиться точно по центру проема топки.

Для кладки топки и трубы барбекю, необходимо использовать жаростойкий кирпич.

Трубу начинают класть с 18 ряда, для уменьшения ширины отверстия в каждом ряду кладки убирают ¼ ширины кирпича. Таким образом, выкладываются 28 рядов кладки. Можно вместо свода из кирпича подготовить металлический короб и вмонтировать его в кладку.

На что нужно обратить внимание:

1. Используя на своем участке барбекю нельзя нарушать правила пожарной безопасности, иначе отдых может быть испорчен.
2. Нельзя разжигать барбекю бензином или керосином, используйте для этой цели специальные составы;
3. Не стоит пропитывать угли или дрова составами для розжига, ими только сбрызгивают растопку сверху;
4. Не забывайте, что качественное топливо – хороший отдых и вкусная пища. По этой причине заранее побеспокойтесь о сухих дровах. Знатоки советуют использовать березовые угли, от которых продукты становятся ароматными и вкусными.

Барбекю из белого клинкерного кирпича — видео

Пошаговая инструкция строительства барбекю из кирпича

Барбекю – это слово имеет много значений: мероприятие для проведения досуга, рецепт приготовления мяса, соус для мяса, само мясо, приготовленное при высокой температуре, но все они сводятся к одному – в результате должно получиться мясо, приготовленное на открытом огне или горячих углях. Если должен быть открытый огонь, значит, это мясо будет готовиться на природе, то есть, само название «барбекю» предполагает отдых – на даче, на природе, в собственном саду. Сегодня речь пойдет о том, как построить мангал из кирпича своими руками.

Что такое барбекю и его преимущества

Такая печь – устройство стационарное, так как строится из кирпича. Хотя можно найти и переносные варианты из металлических элементов и деталей, но, несомненно, кирпичная печь-барбекю имеет массу преимуществ, так как:

1. Внешне барбекю-мангал из кирпича выглядит внушительно и сложно, но на самом деле конструкция настолько проста, что такой мангал может сделать даже непрофессионал. А чтобы вам было понятнее, как обустроить печь барбекю своими руками чертежи и практические рекомендации мы приведем в статье ниже;
2. Функциональность стационарного барбекю существенно выше: можно приготовить мясо барбекю, пожарить шашлык, приготовить мясо гриль и стейк, испечь мучные изделия, приготовить мясо или рыбу на открытом или закрытом огне (запечь), можно сушить фрукты, запекать овощи, коптить и сушить различные продукты, в том числе и грибы, и т.д.;
3. Кирпичный мангал строится с капитальной задней стенкой, ее предназначение – равномерное перераспределение температуры от горящих углей по камере, а также длительное сохранение тепла в ней;
4. Наличие дымоходной трубы освобождает зону приготовления от дыма;
5. Так как дрова или уголь сгорают в кирпичной топке, а не на стальном поддоне, как в переносном мангале, то зона горения становится более безопасной, а сама уличная печь служит намного дольше;
6. Кирпичная конструкция очень долго сохраняет тепло, а это значит, что за одну растопку и использование барбекю можно приготовить несколько блюд по разным рецептам$
7. Если построить барбекю в дачном или садовом домике, то можно будет не только готовить пищу, но и отапливать помещение.

Варианты, схемы и проекты печей-барбекю существуют в огромном количестве, но конструктивно они разделяются на следующие подгруппы:

1. Мангал с решеткой или вертелом для гриля, с увеличенной открытой топкой, которая также может служить камином в беседке или доме;
2. Жаровня (духовая камера или духовка) по типу русской печки, в которой можно запекать мясо, рыбу, овощи, или печь хлеб и пироги;
3. Мангал для шашлыков;
4. Заглубленная ниша для кастрюль, казана, котла;
5. Коптильная дымовая камера;
6. Стандартная варочная плита;
7. Различные комбинации всех этих вариантов.

Простейшая печь-мангал-барбекю

Это конструкция П-образной формы из красного огнеупорного кирпича высотой не ниже 100 см (смотрите рисунок ниже). Такая печь, как и другие стационарные конструкции барбекю, строятся на мощном бетонном фундаменте.

На высоте 0,75 м от уровня фундамента расположены боковые кирпичные ступеньки – кирпичи укладываются перпендикулярно основной кладке, и нужны они для установки поддона для разжигания и сгорания топлива. Выше в кирпичную стену вставляются (в заранее просверленные отверстия) металлические прутья-направляющие, которые служат для изменения высоты расположения поддона с целью поддерживать постоянный и оптимальный температурный режим приготовления мяса или других продуктов.

Камера горения и приготовления пищи находится в своеобразном кирпичном кожухе, который образуется боковыми и задней стенками мангала, и служит для защиты от ветра, а также для накопления и сохранения тепла. Эта схема барбекю не имеет дымового канала и верхнего закрытого свода, которые в других схемах повышают экономичность печи и ее эффективность.

Зону сгорания топлива нужно обустраивать из огнеупорного кирпича и на огнестойком цементном растворе, замешанном на очищенном песке в пропорциях 1:3. Также можно использовать глину в пропорциях 1:3:3 (цемент – песок – глина). Стенки мангала-барбекю выкладываются из обычного красного или облицовочного кирпича. Пристраивая к такому простому мангалу дополнительные рабочие поверхности, полочки и ниши, можно значительно расширить функциональность конструкции.

Чертежи кирпичного барбекю

Габариты, конструкция и экстерьер кирпичного мангала зависят в основном от особенностей ландшафта участка. Отталкиваясь при строительстве от среднего роста человека, решетку и рабочую поверхность обустраивают на высоте 9-10 кирпича. Все дополнительные конструкции и приборы нужно делать съемными. Стандартное барбекю показано на чертеже – его размеры 1500 х 7500 мм, подробная порядовка позволяет начать строительство сразу после заготовки стройматериалов. Если этот чертеж слишком большой или маленький, масштаб можно изменить с сохранением пропорций.

Для возведения кирпичного мангала нужно заготовить шамотный и облицовочный кирпич, а также сыпучие материалы для двух видов раствора: глиняный раствор для камеры сгорания, и цементно-песчаный раствор для боковых и задней стенок. Также потребуются:

1. Для строительства фундамента – щебень, песок, цемент, арматура, материал для опалубки;
2. Листовой металл для камеры горения и духовки;
3. Железные дверцы для топочной и зольной камеры, дверца дымохода (задвижка), чугунные колосники или колосниковая решетка, чугунная варочная плита;
4. Металлический уголок или стержни арматуры для строительства перекрытий свода, варочной поверхности и других горизонтальных перекрытий;
5. Многослойная фанера для арки, рубероид или толь;
6. Бетономешалка или большая емкость для замешивания раствора вручную;
7. Шлифмашинка и диски: для резки кирпича и металла;
8. Печной и резиновый (деревянный) молоток, кельма, мастерок, шпатели разных размеров, уровень и отвес;
9. Шанцевый инструмент, деревянная трамбовка, ведра для раствора, строительный шнур и колья для разметки фундамента.

Возведение фундамента начинается с рытья траншеи глубиной 0,4-0,5 м с обустройством на дне песчано-щебневой подушки, которую увлажняют и утрамбовывают. Монтируется деревянная съемная опалубка, в которую укладывается простейший арматурный каркас или сетка: правила изготовления каркаса такие же, как и при строительстве фундамента под дом.

Цементно-песчаный раствор готовится из сыпучих материалов в пропорциях: 1 часть цемента, три части песка, четыре части щебня или гравия и четыре части воды. После заливки раствора его нужно накрыть полиэтиленом или рубероидом, и оставить на неделю до набора прочности. Через 7 суток фундамент открывают, застилают поверхность слоем гидроизоляции (или промазывают горячим гудроном) по ширине ленты, и начинают укладку первого ряда кирпича.

Горячие зоны выкладываются из шамотного кирпича на глиняно-песчаном растворе, остальные ряды – обычным кирпичом и раствором. Весь кирпич перед укладкой необходимо замочить в воде на 24 часа.

Сначала выводится ниша для топлива со сдвигом последующего ряда относительно предыдущего на полкирпича. Высота печи – 28 кирпичей, выше идет дымоход. Согласно приведенной порядовке кладка проходит быстро и без задержек, так как схема для каждого ряда полностью рабочая. Чтобы печь дала минимальную усадку, через каждые 6-8 рядов делается 48-часовый перерыв.

С первого по восьмой ряд выстраивается топливное отделение, в котором также можно хранить кухонную утварь.

Перекрытия для сводов ниш выстраиваются после восьмого ряда. После девятого ряда встраиваются стальные перемычки.

Выкладыванием двух последующих рядов (10 и 11) формируется перекрытие и постамент, встраиваются железные уголки или швеллера для монтажа столешницы.
Топка

Для обустройства полукруглого свода используют фанерный шаблон.

Последующие ряды необходимо сужать – с 15 по 24 ряд, чтобы завершить объем топочной камеры. Двадцать четвертый ряд выпускают на ¼, чтобы отделить границу топки от дымохода. Эта же деталь служит декором, как и выпуск на 12 ряду.

Место на участке имеет большое значение – дымящийся мангал не должен мешать ни жильцам, ни соседям, барбекю должно быть защищено хотя бы деревьями от ветра, солнца и дождя, поэтому от места зависит и выбор стройматериалов, и, соответственно, строительных инструментов. Вот несложные правила:

1. Между домом и мангалом должно быть оптимально минимальное расстояние, так как во время приготовления пищи придется много ходить;
2. Вокруг барбекю не должно быть высокой растительности;
3. Дым от печи должен уходить от дома, а не идти на дом;
4. Экстерьер барбекю желательно подбирать в соответствии с дизайном жилья и участка;
5. На маленьком участке рекомендуется строить небольшую печь, и наоборот;
6. Громоздкий кирпичный мангал с несколькими рабочими зонами устанавливается на бетонный фундамент.
