Обеспечить безопасность проживающих в доме от поражения электрическим током нужно – этот факт не оспаривается. Но одних автоматических выключателей или УЗО недостаточно. Надежнее в этом случае выполнить в частном доме заземление 220 В своими руками. Такая система позволит не волноваться за жизнь проживающих в случае возникновении аварийной ситуации. Но выполнить ее нелегко, хотя и вполне возможно даже без специального образования. Сегодня подробно разберем, для чего требуется заземление, что потребуется для монтажа. Имеет смысл и пошагово рассмотреть все этапы такой работы.

Зачем нужно заземление должен знать не только профессиональный электрик, но и каждый домашний мастер. Говоря простым языком, это средство защиты от поражения электрическим током в случае пробоя изоляции и возникновении напряжения на корпусах и . Если оно выполнено по всем правилам, то при возникновении аварийной ситуации электрический ток «уйдет» в землю, исключив попадание человека под напряжение. Если при этом установлено устройство защитного отключения (УЗО), то оно сработает при подобной утечке.

Важно! Заземление для частных домов рассчитывается определенным образом и имеет свои параметры, игнорировать которые нельзя. Если сопротивление контура или шины окажется выше положенного, ни о какой защите не может идти речи.

Электрический ток можно образно сравнить с водой, которая течет по пути наименьшего сопротивления, а значит при повышении этого параметра заземляющей шины, разряд уйдет в землю сквозь человека.

Заземление на даче так же важно, как и в частном доме, но в этом случае можно заземлить только отдельные .

Заземление и зануление: в чем разница между ними

Называют схему защиты, при которой нулевым проводником выступает глухозаземленная нейтраль. В случае пробоя изоляции, соприкосновения корпуса прибора с токоведущей частью, происходит короткое замыкание, заставляющее сработать защитную автоматику. В частных секторах зануление запрещено в целях безопасности. Оно применяется только в многоквартирных домах старой постройки, не имеющих отдельного контура заземления.

Монтаж в частном доме заземления и молниезащиты особенно важны в случае, если строение находится на возвышении или в стороне от высоких сооружений. Они могут иметь общий контур. В этом случае молниезащита работает как заземление.

Статья по теме:

В данной публикации мы более детально рассмотрим, что означают термины между ними, принцип работы, достоинства и недостатки каждого, когда возможно использование того или иного способа защиты и требования электробезопасности.

Схемы заземления частных домов своими руками: 380 В и 220 В

Значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три). Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем.

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного или иного электроприбора. Ниже мы обязательно на этом остановимся.

Полезная информация! Перед началом работ нужно составить подробный проект заземления в частном доме. Схема контура заземления пригодится при работе и поможет в случае возникновения аварийной ситуации впоследствии.

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Очень важно! Контур заземления должен проходить ниже уровня промерзания грунта. В противном случае зимой он не будет должным образом выполнять свои функции.

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Зная данные можно использовать формулу:

• R o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

где R n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n o = 25.63 х 1.7/4 = 10.89 . Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

• Вертикальные прутья не короче 16 мм;
• Горизонтальные – от 10 мм;
• Толщина стали не менее 4 мм;
• диаметр стальной трубы – не менее 32 мм.

Полезно знать! Допускается использование естественных заземлителей – металлических конструкций, находящихся под землей или труб (за исключением трубопроводов ГСМ и канализации). Естественный заземлитель не должен быть покрыт антикоррозийными составами.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

Как сделать заземление 220 В в частном доме своими руками

Иллюстрация	Выполняемое действие
	Устройство контура заземления частного дома своими руками начинается с траншеи под будущий контур. Оптимальной длиной стороны треугольника является 3 м, но многие не обращают на это внимания. После полного устройства контура можно будет добавить штыри, если сопротивление нас не устроит.
	По углам треугольника, глубиной около полуметра пробуриваем скважины. Глубокими они не получатся, однако немного помогут забить электроды в грунт.
	Для скважин можно воспользоваться ручным или бензиновым ямобуром.
	В нашем случае используется в качестве штыря стальной уголок, который нужно предварительно заточить. Это легко сделать посредством с отрезным диском по металлу.

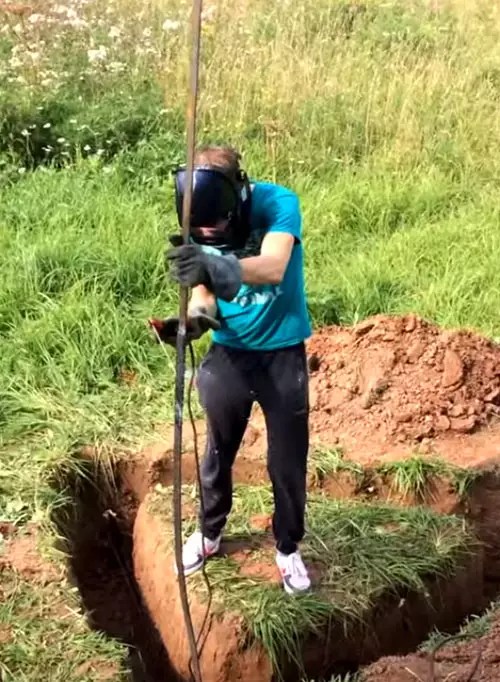

	Теперь нужно опустить электрод в скважину и забить в грунт то, что не зашло.
	Из трехметрового уголка у нас осталось лишь 15÷20 см. Скважину забиваем глиноземом и можно переходить к установке шин.

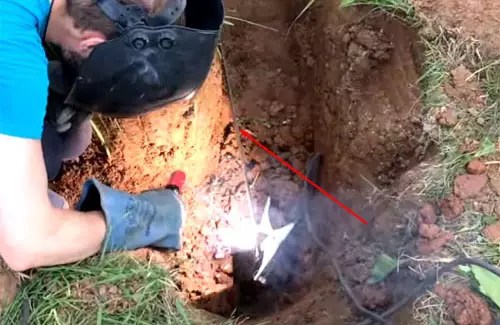

	Шины крепятся к электродам только при помощи сварки. Болтовые соединения не подойдут – они не дают нужной плотности.
	Закончив приваривать шины к штырям, прокрашиваем соединительные швы. Сам контур красить нельзя, но сварочные швы подвержены коррозии, что может привести в негодность все заземляющее устройство за пару лет.
	Далее приваривается шина заземления, идущая к дому. Длина определяется расстоянием до строения плюс высота .
	Крепим ее к фундаменту на простые дюбель-гвозди с алюминиевыми пробками.
	Просверлив в верхней части два отверстия, плотно прикручиваем болты, к которым фиксируется заземляющий кабель, идущий в дом.
	Последний шаг – покраска той части шины, которая находится над грунтом. Закрываются и болты. Т.к. они протянуты, крутить их будет не нужно, а краска убережет от внешних погодных явлений. Монтаж контура заземления окончен.

Становится понятно, что выполнить контур заземления частного дома своими руками возможно, хотя и непросто.

Что такое естественный заземлитель и как его использовать

Рассмотрим, как сделать заземление на даче своими руками без выкапывания траншей и укладки контура. Для этого можно использовать естественные заземлители, которыми являются трубы или металлические конструкции, находящиеся под землей.

Очень важно! В качестве естественного заземлителя нельзя использовать трубопроводы ГСМ и канализацию. Металлоконструкции не должны быть окрашены краской или покрыты антикоррозийными составами.

Рассматривая заземление 380 B частного дома своими руками, отметим, что отличий в монтаже контуров здесь нет, о чем уже говорилось ранее.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить в частном доме, не монтируя при этом всей системы защиты.

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к , от которой устройство питается. Часто, таким образом, производится заземление в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Проверка работоспособности заземляющего устройства подручными средствами

Многие не понимают, как проверить заземление в частном доме, не приобретая дорогостоящее оборудование. Для производства испытания выполненного контура будет нужен обычный мультиметр. После полного монтажа «земли» включаем подачу электроэнергии и переводим ручку мультиметра на максимальное напряжение в режиме переменного тока. Замерив напряжение между контактами «фаза-ноль» и «фаза-земля», нужно обратить внимание на разницу показаний. Если она меньше 10 В, это значит, что работы выполнены правильно и контур функционирует как нужно. Если же разница велика, есть способ улучшить показатели.

От любого из углов треугольника прокапывается траншея, длиной 3 м. С краю вбивается еще один электрод, который соединяется с основным контуром шиной, аналогично тому, как описано в пошаговой инструкции. Траншея засыпается, и проверка производится снова. Обычно одного добавочного луча достаточно для исправления ситуации.

Важно! Проверку контура заземления нужно производить с периодичностью раз в год. Это обезопасит проживающих от поражения электрическим током в случае возникновения внештатной ситуации.

Частые ошибки при монтаже заземляющего устройства

Наиболее частой ошибкой является перемыкание нейтрали с заземляющими шинами. Это приводит к несанкционированному срабатыванию устройств защитного отключения. Так же опасно подключать заземляющий контакт к нулю в розетке. Кроме обманчивого спокойствия это ничего не даст. Разберем ситуацию, при которой в щите или распределительной коробке начинает подгорать ноль. Происходит пробой изоляции на корпус бытового прибора и ноль отгорает. Если он был совсем слаб, автоматика сработать не успеет. В результате получим пропажу нуля при наличии напряжения на корпусе. Итог будет неутешительным.

Следующим отметим подключение заземляющей жилы к или водяному стояку. Делать этого нельзя. Использование естественного заземлителя допускается при подключении к нему перед вводным щитом и правильном расключении.

Не допускается монтаж защиты алюминиевым кабелем, который имеет повышенное сопротивление в сравнении с медью.

Очень важно! Работы, связанные с электромонтажом требуют снятия напряжении. Допускается кратковременная подача электричества для проверки электропровода или иных параметров, но только при соблюдении всех мер предосторожности и соблюдении правил электробезопасности.

Устройство громоотвода для частного дома своими руками

Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать. Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.

Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или стали. От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.

Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.

Если стены выполнены из , расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину молниеприемника

Для этого воспользуемся формулой:

h = (r х + 1.63h x ) / 1.5 , где

• h – нужная высота молниеприемника;
• r x – радиус зоны на крыше дома, защищаемый от молнии;
• h x – высота самого дома, без учета громоотвода.

Готовые комплекты заземления для частного дома: где, и по какой стоимости приобрести

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее. Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года.

Одним из условий подключения коттеджа к поселковой электросети является наличие у строения контура заземления. Его параметры электрики энергоснабжающей организации проверяют перед подсоединением вводного кабеля к домовому ВРУ. Энергетики заботятся о безопасности даже тех, кто считает подобную защиту излишней. При этом сделать заземление в частном доме можно самостоятельно. Надо лишь к монтажу всех его элементов внутри и снаружи здания подойти максимально внимательно.

Отправим материал вам на e-mail

Ж изнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется в частном доме своими руками 220В.

Общая схема устройства заземления

Устройство заземления собственного дома требуется по нескольким причинам.

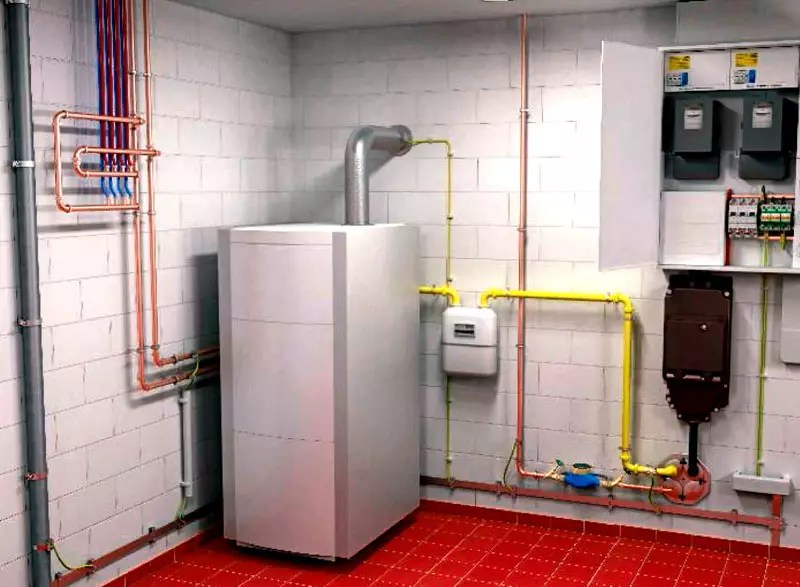

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, ), просто нельзя эксплуатировать без данной защиты.

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке , например, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

• Стиральной машины . Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
• Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.

• Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
• Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

• естественные;
• искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

• горизонтальные - изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

• вертикальные - отрезки стального уголка, забиваемые в почву;

• заглубленные - изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

• сталь круглая Ø 10-16 м;
• сталь полосовая сечением 40х4 мм;
• сталь угловая 50х5х5 мм.

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру - она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора , отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

Траншея для контура токовой защиты

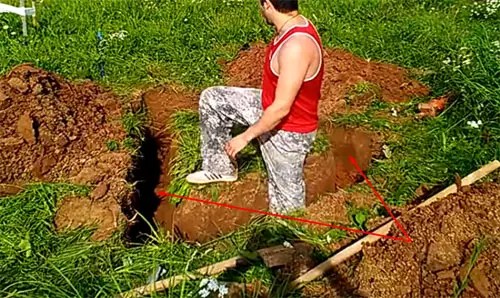

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление . Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина , тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так , как описано выше, система заземления должна иметь определённое сопротивление:

• для сети напряжением 380В - не более 2 Ом;
• для сети напряжением 220В - не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов .

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления . Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций .

Схемы и размеры

Схема контура заземления частного дома - это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две .

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй - к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления - это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Современный частный дом оснащен большим количеством бытовых электрических приборов. Для подключения их к сети питания необходимо выполнить заземление исходя из соображений безопасности. Из данной статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Так называется специально выполненное соединение с землей элементов электрооборудования. Его основным предназначением является гарантированная защита от воздействия электрического тока при выходе из строя бытового прибора.

Комплект заземления

В продаже можно встретить специальные комплекты заземления, цена которых около 4 600 рублей. Также можно приобрести отдельные комплектующие для монтажа, стоят они недорого. К примеру, стальной стержень (электрод) длиной 1,5 м обойдется в 500 рублей, муфта - 200 рублей, соединительная шина - 850 рублей. Каждый комплект заземления имеет соответствующую инструкцию по монтажу, которая учитывает специфику всех изделий.

Однако большинство требуемых элементов можно изготовить самостоятельно. К тому же выбор материалов довольно широкий. Нужно лишь знать требования, которые к ним предъявляются.

Вертикальный заземлитель

• Уголок 50х50х5 мм.
• Трубопровод диаметром не менее 32 мм, при этом толщина стенки должна быть 3,5 мм и выше.

Данные электроды можно использовать при объемах потребления электроэнергии не более 15 кВт.

Горизонтальный заземлитель

• Проволока из стали сечением не менее 10 мм 2 .
• Полосовая мм.

Проводники

В качестве проводников можно использовать металлическую полосу, или медный провод. К примеру, провод СИП с жилами соответствующего сечения и без изоляции. При укладке в траншее - не менее 25 мм 2 , при открытой прокладке - не менее 16 мм 2 .

Особенности схемы

Разметка и выбор места

Монтаж контура заземления должен выполняться ближе к дому, с учетом расстояний, указанных выше. Длина соединительной «линии» в таком случае будет минимальной, что позволит сократить расход материала. А главное, в дальнейшем он не будет препятствовать ведению хозяйственной деятельности - прокладке инженерных коммуникаций, разбивке клумб.

Расчет

Произвести точный расчет не под силу человеку, не обладающему глубокими познаниями. Так как для расчета используется сложная форма, в которой содержится множество коэффициентов, характеризующих свойства грунта, влажность почвы, а также климатические условия зоны. Эти коэффициенты можно получить только посредством сложных дополнительных анализов и расчетов, что требует определенной квалификации и, соответственно, будет недешево стоить.

По этой причине рассмотрим, как сделать контур заземления в частном доме своими руками более простым способом. С учетом того, что бытовое оборудование работает в определенном диапазоне сопротивления контура, в котором он будет нормально функционировать.

Монтаж

Контур заземления в частном доме своими руками сделать не так уж и просто. Этот процесс довольно трудоемкий и включает в себя следующие этапы:

Как завести в дом?

Контур заземления соединяется с посредством металлической полосы, которая использовалась для соединения электродов, следующим образом:

Проверка контура заземления

Для точного контура потребуется специальное оборудование. При его отсутствии можно воспользоваться народным способом, который позволит определить работоспособность получившегося контура.

Необходимо взять мощный потребитель (от 2 кВт) и присоединить его таким образом: к фазе в квартире - один конец питающего провода, к заземлению - другой, и прибор должен заработать. После чего следует в этой сети измерить напряжение при выключенном и включенном оборудовании. Незначительная разница напряжения (5-10V) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к эксплуатации.

Если же тест показал существенную разницу напряжения, то потребуется добавить еще электродов. От вершины треугольника в любую сторону прокапывается еще одна траншея длиной 2,5 м и на ее конце в грунт забивается дополнительный уголок, который связывается с полосой, и заново осуществляется проверка. Если все нормально, то контур заземления (схема выше) можно считать готовым.

Запрещается

• Подключать проводники к металлическим трубопроводам любых инженерных коммуникаций.
• Покрывать лакокрасочными составами элементы схемы.
• Использовать для подключения заземления «нулевой» провод.
• Располагать горизонтальные заземлители и соединители наверху (наземная прокладка используется в редких случаях).

1. Прежде чем приступить к работе, рекомендуется составить временную схему контура, которую желательно сохранить. Ведь со временем многое забывается, и чтобы впоследствии не гадать, где проходит соединитель и в каком месте заложены электроды, под рукой всегда будет схема контура.

2. Электроды допускается размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (цепь напряжения до 500 В) и 4 Ом (до 1 кВт). При необходимости данный показатель уменьшается посредством установки еще 1-2 стержней.

3. Если сделать замер самостоятельно не представляется возможным, то для абсолютной уверенности в качестве монтажа схемы, желательно пригласить специалиста. Данная услуга в среднем обойдется в 400-500 рублей.

Очень часто эту услугу энергетики буквально навязывают, убеждая, что данный вид работ имеют право осуществлять только лицензированные организации. Однако ни в одной нормативной документации нет указаний о запрете на самостоятельную установку контура.

Естественно, что монтаж можно заказать у энергетиков, принять готовую работу и заплатить за нее. Но если вы уверены в собственных силах, почему бы не смонтировать контур заземления самостоятельно.
