Правильная организация воздухообмена в помещении бани - серьёзная задача, требующая профессионального подхода. Недостаточно построить баню, выполнить отделку интерьера, установить отопительное оборудование и мебель. Важно обеспечить эффективную вентиляцию помещений бани, сформировать благоприятный микроклимат, позволяющий наслаждаться водными процедурами и способствующий длительному ресурсу эксплуатации отделки, а также всего строения.

Вентиляция в бане - залог комфорта

Отдых в бане доставит удовольствие, если в помещении легко и комфортно дышится.

В парной температура вохдуха очень высокая, поэтому если в ней не будет вентиляции, можно задохнуться или получить тепловой удар

При нарушении правильного воздухообмена или при полном отсутствии вентиляции в парной будет трудно дышать и невозможно долго находиться.

Создать комфортный микроклимат позволяет система вентиляции, обеспечивающая поступление насыщенного кислородом воздуха и вывод «отработанных» воздушных масс.

Традиционная планировка банного комплекса предусматривает предбанник, отделение мойки, а также комнату для отдыха, и везде важно обеспечить эффективную циркуляцию воздуха.

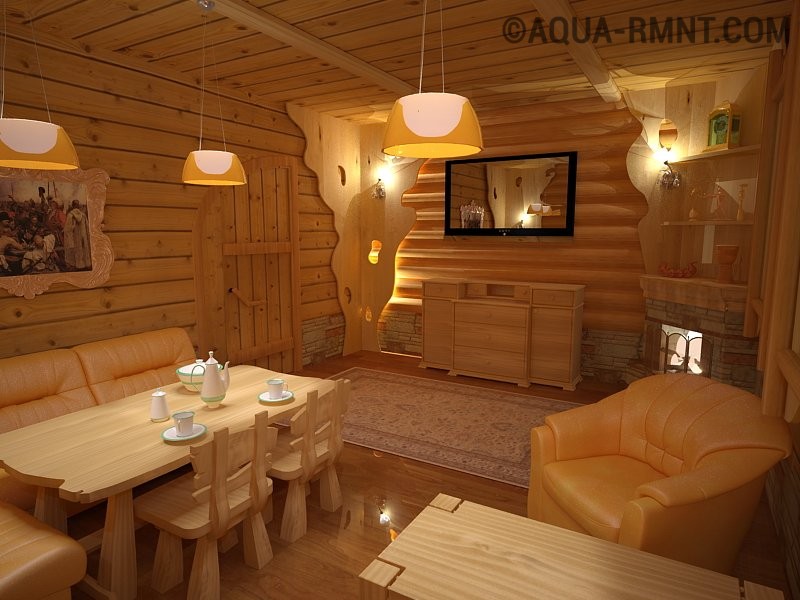

Благоприятный микроклимат в комнате отдыха позволит расслабиться после посещения парилки

Повышенная концентрация влаги не доставляет удовольствия как в процессе водных процедур, так и во время отдыха. Организм человека чувствителен к недостатку кислорода и повышенной влажности.

Вывод однозначен: в бане нужно делать хорошую вентиляцию, чтобы в ней было приятно и комфортно не только париться, но и отдыхать.

Нарушение циркуляции воздуха или отсутствие вентиляции вызывает:

Виды и принципы обустройства вентиляции

Для любого типа бани (русская, финская сауна, турецкий хамам) предусматривается вентиляция, которая может осуществляться разными способами.

Естественный воздухообмен

Принцип образования конвекционных потоков воздуха основан на перепаде температуры и давления воздуха с уличной стороны и внутри помещения бани.

Разница температур способствует движению воздушных потоков

Максимальная эффективность воздухообмена достигается благодаря правильному расположению приточной и вытяжной вентиляционных магистралей.

Для вентиляции помещений русской бани и сауны применяется традиционное расположение воздушных каналов. Приточный воздуховод размещается на расстоянии 0,2–0,3 метра от пола, а вытяжная магистраль - на таком же расстоянии от потолка. Следует предусмотреть регулировочные заслонки в помещении, позволяющие оптимизировать воздушные потоки и обеспечить комфортный температурный режим.

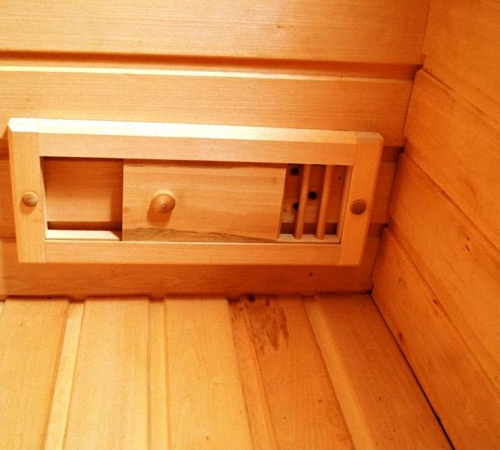

Заслонка позволяет регулировать поступление воздуха в помещение

Естественная вентиляция должна обеспечивать воздухообмен, сохраняя температуру помещения и не создавая дискомфорта в процессе отдыха. Достоинства естественного воздухообмена - простота и незначительные затраты, связанные с отсутствием необходимости приобретения дорогостоящего оборудования.

Комбинированный вариант

Метод организации движения воздушных масс в помещении с использованием вентилятора, обеспечивающего циркуляцию, называется комбинированным. При этом какая-либо закономерность в расположение вентиляционных каналов отсутствует.

Схема вентиляции определяется индивидуально и предусматривает установку отдушины и канала, оборудованного вентилятором, который монтируется на приточной магистрали или вытяжном канале и создаёт необходимый перепад давлений.

Обеспечение воздухообмена в помещениях бани комбинированным методом удобно и экономически оправдано.

Принудительная циркуляция

Принудительную систему воздухообмена также называют механической. Система оборудована элементами автоматики, осуществляющими контроль температурного режима, регулировку влажности и интенсивности циркуляции масс воздуха.

Принудительный воздухообмен обеспечивает максимальный уровень комфорта.

Повышенные затраты, связанные с приобретением и установкой оборудования, а также сложности в обслуживании ограничивают применение системы механического воздухообмена в небольших банных помещениях.

Для помещений с увеличенной площадью используют принудительную циркуляцию, если естественный или комбинированный воздухообмен не эффективен.

Если помещения бани имеют большие размеры, в них нужно устраивать принудительную вентиляцию

Применяют следующие виды механической вентиляции:

1. Вытяжную, оборудованную фильтровальным элементом и вентилятором. Этот вид вентиляции обеспечивает эффективное удаление неприятных запахов и загрязнённых воздушных масс из помещений с бассейнами, моечных отделений и зон отдыха. Применение вытяжной системы нуждается в обеспечении притока свежего воздуха, необходимого для компенсации создаваемого вентилятором разряжения.
2. Приточную, обеспечивающую поступление воздуха, богатого кислородом. Насыщенные парами воздушные массы благодаря увеличенному давлению покидают помещение сквозь вентиляционные каналы, а также через имеющиеся зазоры в дверях и окнах. Объединение приточной магистрали с нагревательным устройством позволяет подавать свежий нагретый воздух. Конструкция приточного воздухообмена более сложная.
3. Приточно-вытяжную, объединяющую принцип действия приточной и вытяжной вентиляции. Использование этого принципа вентиляции в помещении сауны требует предварительного выполнения расчётов. Интенсивность циркуляции определяется исходя из того, что объём поступающего воздуха должен соответствовать объёму вытесняемого. С целью недопущения проникновения воздуха из санузла в зону отдыха соотношение умышленно нарушается. Это позволяет сформировать пониженное давление в туалетной комнате и направить в неё дополнительные потоки.

Принципы организации воздухообмена

Планируя устройство вентиляции, руководствуйтесь следующими рекомендациями:

Важно правильно рассчитать площадь вентиляционных магистралей. Сечение отдушины и воздуховода определяется размером помещения парной, на каждый кубический метр объёма которой необходимо предусмотреть 24 см 2 площади вентиляционного воздуховода.

Для комфортного пребывания в нагретом помещении парной обеспечьте возможность более чем пятикратного воздухообмена (воздух в парилке должен за час обновляться 5 раз). Схема расположения приточного канала и вытяжного воздуховода, а также их количество должны способствовать лёгкой циркуляции масс в парильном помещении.

Эффективный воздухообмен позволит увеличить ресурс эксплуатации деревянных полов. Для его обеспечения необходимо:

Правильное устройство вентиляции позволит в полной мере насладиться парной и получить огромное удовольствие от банного отдыха.

Видео: вентиляция в бане

Как сделать вентиляцию в бане своими руками

Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.

Вентиляция предбанника

Тамбурное помещение или предбанник используется в качестве раздевалки. Отделение расположено вдали от зон с повышенной влажностью и температурой.

В вентилируемом помещении раздевалки всегда будет сухо и комфортно

Использование входной двери способствует притоку свежего воздуха и надёжной вентиляции раздевалки.

Расположение в верхней части стены вентиляционной решётки с клапаном позволит обеспечить естественный воздухообмен и контролировать объём поступающих воздушных масс.

При строительстве здания необходимо предусмотреть вентиляционное отверстие. Если воздушный канал отсутствует, то его необходимо сделать самостоятельно:

Воздухообмен в моечной

Моечное отделение, в котором установлен душ, вентилируется за счёт естественной циркуляции воздушных потоков, перемещающихся от помещений с повышенной влажностью к вентиляционным отдушинам или небольшим форточкам.

Проще всего проветривать моечное помещение можно с помощью форточки

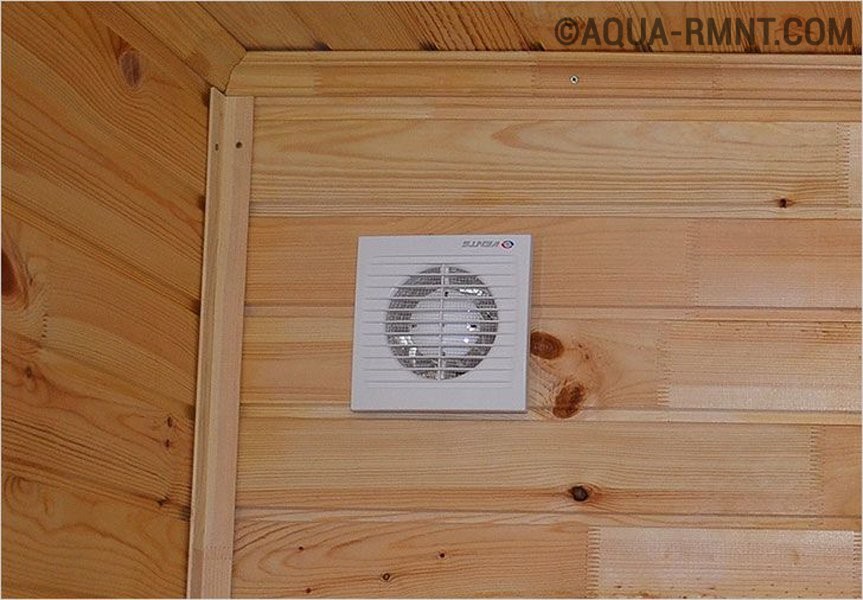

Для повышения эффективности вентиляции и уменьшения влажности целесообразно оснастить душевую вытяжным вентилятором.

Выполняйте установку вентилятора по следующему алгоритму:

Для вентиляции моечного помещения применяйте вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность - 20–100 Вт.

Приобретая вентилятор, обратите внимание на возможность работы устройства при повышенной температуре и влажности, а также на степень защиты, которая не должна быть ниже IP44.

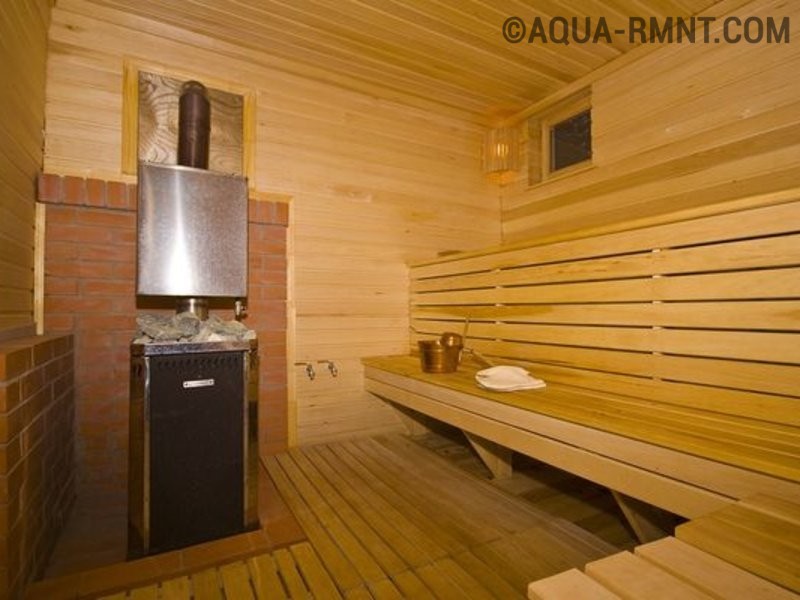

Организация циркуляции воздуха в парилке

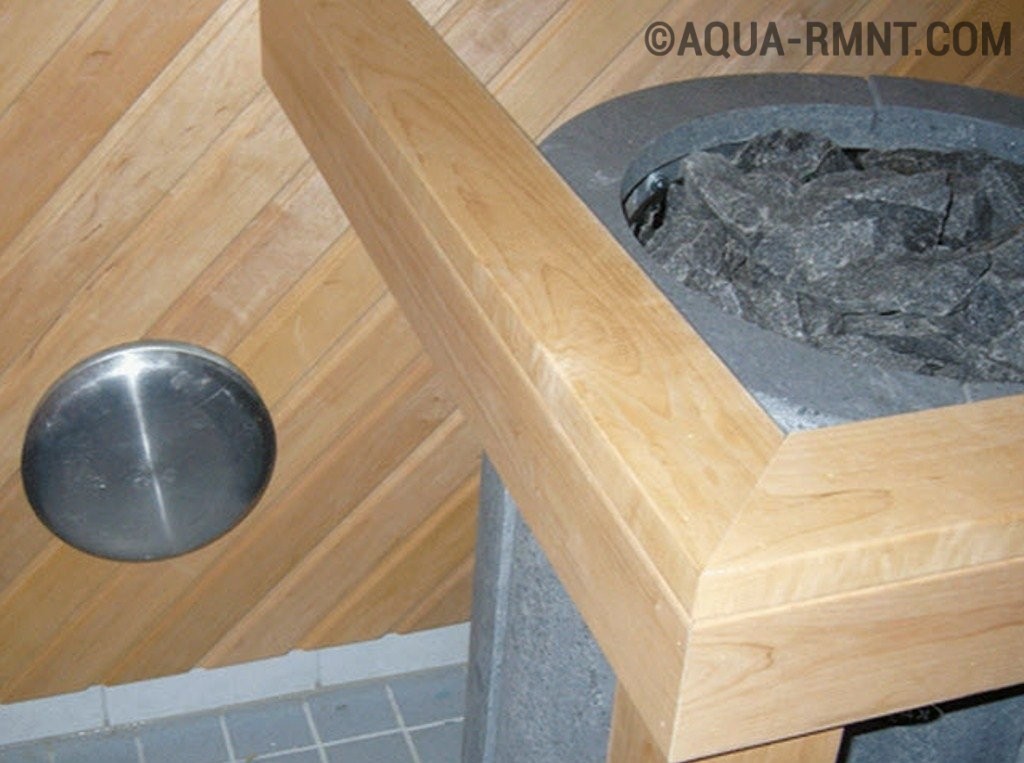

Для вентиляции парной выполните 2–3 канала, предназначенных для воздухообмена. Одна магистраль обеспечит поступление свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно покинуть помещение.

Увеличенный размер вытяжного канала позволяет быстрее проветривать помещение парной

Расположение каналов выполните согласно одной из предложенных схем вентиляции.

Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов

Выполнение отверстий на стадии строительства позволит сохранить целостность отделочных материалов и облегчить работы.

Площадь входящей магистрали должна соответствовать размеру выходного канала. Однако можно обеспечить более эффективный конвекционный поток, выполнив незначительное увеличение диаметра вытяжной магистрали.

Обязательное условие - установка регулируемых задвижек, позволяющих изменять интенсивность воздухообмена.

В деревянной бане задвижку лучше изготовить из той же из древесины, которая использовалась для внутренней отделки

Выполнение мероприятий по обустройству каналов не представляет сложности:

Видео: вентиляция в парилке

Создание микроклимата в комнате отдыха

Комфортный температурный режим и оптимальная циркуляция воздуха в комнате отдыха достигаются благодаря естественному воздухообмену.

Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха

Важно предусмотреть воздушный канал, оснащённый регулируемой задвижкой или вентиляционным клапаном. Это позволит при необходимости усилить интенсивность движения воздушных масс.

Для организации доступа свежего воздуха вместо вентканала можно использовать окно

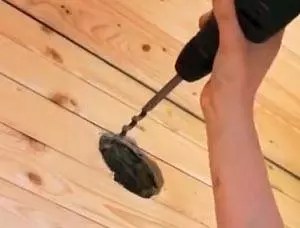

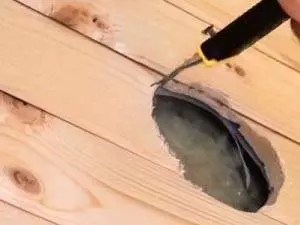

Просверлить отверстие и установить задвижку не составит труда.

Видео: изготовление вентиляционного клапана

Варианты и схемы размещения каналов вентиляции

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.

Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:

Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:

Помните, что определение производительности вентиляторной установки производится путём умножения объёма парилки на коэффициент воздухообмена.

Например, для определения требуемого воздухообмена в парилке площадью 10 м 2 , имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м 3 /ч.

Вентиляция воздуха с подогревом

Обеспечение воздухообмена с одновременным нагревом поступающего воздуха осуществляется в бане различными путями. Они предусматривают использование вентилятора или естественный воздухообмен. Например, располагая определённые воздушные каналы в непосредственной близости от горячей печи, можно одновременно осуществить приток насыщенного кислородом воздуха и повысить его температуру благодаря разогретой поверхности отопительного агрегата.

Для того чтобы создать благоприятный температурный режим, комфортную влажность и плавный нагрев поступающих воздушных масс, приходится использовать заглушки или шиберные заслонки, расположенные на воздушных магистралях. Осуществлять вентиляцию, одновременно производя подогрев воздуха - это довольно сложная задача.

Каждый отопительный агрегат имеет свой индивидуальный «характер». Только в результате экспериментов можно подобрать оптимальный режим воздухообмена и обеспечить комфортную температуру в помещении бани.

Для повышения температуры поступающих воздушных масс можно использовать электрокалорифер, нагревающий поступающий в помещение воздух. Это ещё один вариант вентиляции воздуха с одновременным подогревом.

Поступающий через вентиляционные каналы воздух может предварительно подогреваться калорифером

Мощность электрического нагревателя подбирается экспериментальным путём.

Применяемое в помещениях бани электрооборудование должно выдерживать повышенную температуру и влажность, быть надёжно заземлено и иметь класс защиты не ниже IP44.

Совмещение вентиляции воздуха с нагревом позволяет создать комфортные условия для отдыхающих, а также уменьшить затраты, связанные с обогревом помещения с помощью отопительного оборудования.

Знакомство с принципами организации правильной циркуляции воздуха в парной, а также остальных помещениях сауны и бани, позволит самостоятельно организовать процесс эффективного воздухообмена. Важно правильно выполнить расчёт размеров воздушных магистралей и оптимально разместить входные отверстия каналов в помещениях. Помните, что на степень циркуляции воздуха дополнительно влияет конструкция нагревательного устройства и дымохода. Соблюдая рекомендации, можно избежать ошибок и получить удовольствие от оздоровительных процедур в бане с комфортным микроклиматом.

Поделитесь с друзьями!

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

Пример вентилирования парной через фундамент

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

С вентилированием подпола

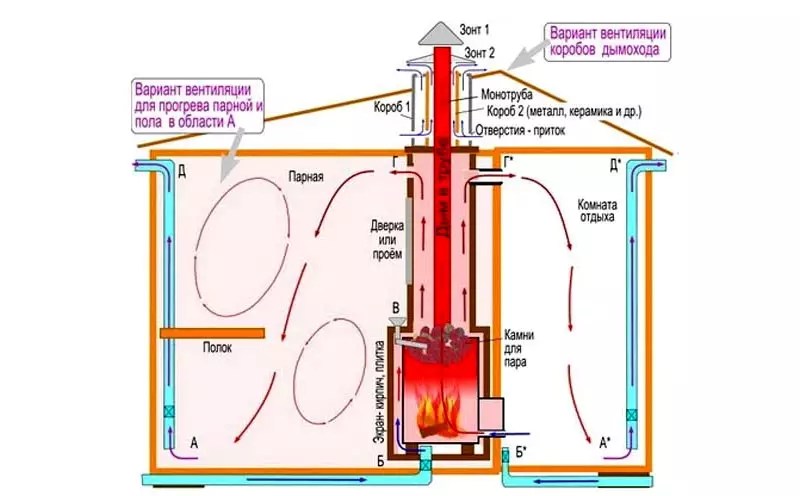

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

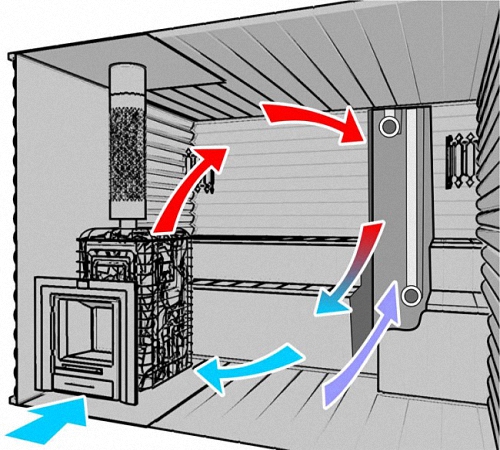

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы , контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

Банные процедуры это не только один из хороших способов поддерживать гигиену, но и возможность вывести из организма накопившиеся вредные вещества и токсины. Однако чтобы посещение было комфортным и принесло пользу, необходима хорошая , чтобы исключить возможность образования грибков и плесени из-за высокой влажности. Обустроенная специалистами или своими руками вентиляция в бане позволит обеспечить приток в помещение свежего воздуха и удалять отработанные газы и испарения, образующиеся вследствие работы каменки и пользования горячей водой.

Читайте в статье

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке. Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная позволяет:

• создать в бане здоровый микроклимат;
• снизить концентрацию влажности и быстро осушать помещения;
• избавиться от углекислого газа;
• быстро прогревать парную и другие банные помещения;
• устранять застоявшийся и неприятный запах;
• избавиться от болезнетворных грибков и плесени;
• сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Эффективная вентиляция в бане – схема и устройство

Прежде чем дальше разбираться с вытяжной системой и приступать к ее обустройству в следует знать, что вентиляция бывает естественной и принудительной. Также имеются отличие вентиляционных систем и их схем в зависимости от места расположения. Ну, а теперь обо всем по порядку.

Естественная вентиляция

Этот вариант оптимален для большинства бань, поскольку он самый дешевый и довольно эффективный. Места размещения вентиляционных отверстий необходимо определять исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня. Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Размеры отдушин должны быть примерно 300-400 мм 2 . При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, вентиляционные отверстия необходимо прикрывать специальными регулирующими заслонками. Для улучшения внешнего вида желательно на отдушинах монтировать декоративные решетки, которые легко можно купить в специализированных магазинах или изготовить своими руками.

Однако такой вид вентиляции не подходит для парной. Все вентиляционные отверстия (входные и выходные) должны находится на одном уровне от пола. Таким образом, входящие потоки воздуха нагреваются от печи и поднимаются вверх, а остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в помещении отверстия можно закрыть специальными заслонками.

Принудительная вентиляция

Перемещение воздуха механическим способом осуществляется посредством установки на вентиляционных отверстиях специальных устройств (). Это позволит довольно быстро обновить воздух, что очень важно, особенно в моечном помещении. Этот вариант вентиляции хорошо подходит в тех случаях, когда в бане установлен У принудительной схемы вытяжки в бане есть ряд преимуществ перед естественной:

• есть возможность фильтрации входящих воздушных масс;
• поддержание заданного микроклимата;
• равномерное распределение прогретого воздуха.

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху наоборот будет сильно жарко.

Важно! Поскольку повышенная влажность и высокая температура являются главными врагами любого электрооборудования, то корпус вентилятора должен иметь надежную влагозащиту, а подключение нужно выполнять в полном соответствии с ПУЭ.

Достоинство вентиляции принудительного типа состоит ускоренном воздухообмене и расширенных параметрах регулировки. Такая система вытяжки одинаково эффективна в независимости от силы и направления ветра, а также погодных условий.

Устройство в банях вентиляции полов

Полы в банных помещениях эксплуатируются в экстремальных условиях. Воздействие влаги на пол осуществляется как снизу со стороны грунта, так и сверху. Наиболее тяжелые условия созданы в парной, где горячий пар контактирует с деревянным покрытием пола, охлаждаясь и конденсируясь. Образовавшийся конденсат проникает в и создает благоприятную среду для развития грибка и плесени.

Эффективная схема вентиляции полов в позволяет предотвратить разрушительное воздействие плесени и убрать излишки пара. Вентилирование пола может выполняться естественным или принудительным путем. Однако для эффективности при устройстве вентиляционной системы необходимо придерживаться следующих условий:

• не допускать охлаждения пола в процессе принятия процедур;
• обеспечить быструю и эффективную сушку, но важно не перестараться, чтобы не допустить растрескивание древесины;
• обустройство вентиляционной системы требуется выполнять еще на стадии строительства.

При расположении вентиляционных отдушин нужно принимать во внимание климат, ветровую обстановку, ландшафт, источники загрязнения, а также внутренние факторы – вид и размещение каменки, конструкции дверных проемов, наличие и форточек. Чаще всего отдушины для вентиляции располагают на 3 разных уровнях:

• под напольным покрытием или в ;
• под обогревательной конструкцией либо на уровне ее фундамента;
• в стене на расстоянии 350-450 мм. от уровня пола (лучше всего делать за каменкой).

Устройство в банях вентиляции под полами имеет ряд преимуществ. Кроме устранения конденсата и улучшения качества сушки напольного покрытия, воздушный поток снизу не формирует сквозняки а, следовательно, вентиляцией можно пользоваться и в процессе принятия банных процедур. Для большей эффективности важно грамотно создать сливную систему для удаления стоков за пределы постройки.

Создание воздухообмена в фундаменте бани

Создание вытяжной системы в бани крайне необходимо, так как она не только позволяет предотвратить образование плесени, но и обеспечить защиту постройку от поражения гнилью. Характеристики вентиляционной системы рассчитываются еще на стадии проектирования. Тип и расположение вентиляции бань во многом зависит от преобладающих ветров, рельефа и наличия водоемов, которые часто становятся причиной подтоплений зданий.

Обеспечить нормальную циркуляцию воздуха можно устроив несколько отверстий, количество и размеры которых рассчитываются в соответствии с размерами бани. Диаметр отдушин должен быть минимум 110 мм. Вентиляционные проемы обычно делают друг напротив друга. В том случае если здание находится в низине, плотно окружено другими строениями или имеются естественные преграды для свободного перемещения воздушных потоков, то отдушины необходимо устраивать по всем сторонам фундамента, поскольку только так можно добиться качественной вентиляции.

Система вентиляции в банях в парилках

Традиционно в парилке устанавливается печь-каменка, которая составляет основу . Воздух из парной проходит через поддувало, что обеспечивает его хорошую циркуляцию. Чтобы получить максимальный отток воздушных масс печь следует устанавливать ниже уровня чистового пола, а для запуска процесса вентилирования помещения достаточно слегка приоткрыть форточку или входную дверь. Недостаток такой схемы вентиляции в парилках бань состоит в том, что когда в нет процесса горения, циркуляция воздуха прекращается.

Кроме каменки вентиляция в парной обеспечивается дополнительными проемами со специальными заслонками для регулировки воздухообмена. После каждой банной процедуры следует открывать на некоторое время, иначе воздух в помещении будет тяжелым и влажным, к тому же существует риск отравления угарным газом.

Когда идет протопка печи и нагрев помещения вентиляция в парной должна быть закрыта. После того как парилка полностью прогреется вытяжные заслонки можно открыть. Чтобы исключить образование обратной тяги нужно еще на этапе сделать так, чтобы вытяжные отверстия были по площади больше приточных проемов.

В том случае если печь установлена не в самой парилке, то используется другая схема вентиляции в парных русских бань. Возле на высоте 300 мм. от уровня пола делается приточное отверстие, а на противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм. от потолка. Иногда приточное отверстие делают внизу стены за печью для того чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 000 мм. от уровня пола, а другой под потолком. При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Устройство воздухообмена в моечной

В моечной, так же как и в парной, присутствует повышенная влажность, которая способствует появлению плесени и грибков. Чтобы избежать этого необходимо создать эффективную систему вентиляции в моечных бань. В помещении для мытья большое количество влаги скапливается под полом, поэтому для ее отведения достаточно будет проложить асбестовую трубу, один конец которой находится под напольным покрытием, а второй выводится на крышу и оснащается дефлектором.

Создание эффективной регулируемой вентиляции в мойках бань обеспечит в помещениях сухость, умеренную температуру, приток свежего воздуха, отвод угарного газа и экономию топлива.

Схема вентиляции в предбанниках

Соседство предбанника с парной приводит к тому, что на деревянных поверхностях обшивки оседает конденсат. Для сохранения облицовки и предотвращения процессов гниения помещение необходимо хорошо утеплить и исключить сквозняки. Наиболее простая схема вентиляции для предбанника состоит в выводе влажного воздуха через моечную или . Лучше всего для этого помещения организовать вентиляционную систему принудительного типа.

Как сделать правильно вентиляцию в бане

Более менее разобравшись с системой вентиляции в бане нужно также учесть и другие важные моменты. Устройство вытяжки не должно:

• стать причиной нарушения температурного режима в помещениях;
• допускать подъем холодного воздуха к потолку;
• выводить из помещения свежий воздух.

Принципы, по которым создается в бане правильная вентиляция помещений, зависят от архитектурных особенностей конструкции постройки. В том случае если в полах предусмотрены специальные щели для стока воды, то сквозь них может осуществляться приток свежего воздуха и нет необходимости делать дополнительные вытяжные проемы.

Часто в делают небольшие окошки, которые при открывании выполняют роль вытяжки. К тому же если топка каменки расположена непосредственно в парной, то вентиляция выполняется еще проще – достаточно открыть топочную камеру и, изменяя положение заслонки регулировать воздухообмен. Это самые простые, но эффективные и малозатратные варианты устройства вентиляционной системы.

Особенности воздухообмена в каркасных банях

Если в или циркуляция воздуха осуществляется через ряды нижних венцов, то в постройках каркасного типа, обшиваемых большим количеством теплоизоляционного материала, естественная вентиляция отсутствует и по этой причине следует предусмотреть создание специальных проемов с заслонками.

Самой эффективной системой для бани является приточно-вытяжная вентиляция. Для организации качественного воздухообмена необходимо создание двух каналов. Один из них располагается возле пола и служит для притока в помещение свежего воздуха (при необходимости можно установить вентилятор), а второй устраивается на небольшом расстоянии от потолка и необходим для отвода горячих и влажных воздушных масс и угарного газа. Проемы вентиляции в каркасных банях должны оснащаться специальными регулировочными заслонками.

При создании вентиляционной системы необходимо принимать во внимание площадь и форму парной, а также расположение каменки.

Вентиляция рубленой бани

В русской бане, где пар традиционно приготовлялся вручную не подходят схемы принудительной циркуляции воздуха. Чтобы в деревянных банях вентиляция естественного типа способствовала оздоровлению, при ее создании следует придерживаться следующих схем:

• обеспечить возможность проветривания (создание окон, дверных и вентиляционных проемов);
• верхние границы дверей и окон должны быть на одном уровне;
• для парных небольшого размера достаточно простого проветривания;
• каменка с дымоходом является естественной вытяжки отработанного воздуха и газов;
• для нормального воздухообмена можно обустроить рядом с каменкой вентиляционный приточный проем с заслонкой и вытяжное отверстие под потолком.

Устройство хорошей вентиляции в бане из сруба очень важный момент, поскольку необходимо исключить скопление излишней влаги, которая негативно воздействует на деревянную конструкцию и может стать причиной развития болезнетворных грибков и плесени.

Вентсистема в кирпичной постройке

Про обустройство вентиляции в кирпичных банях следует подумать еще на этапе строительства. Поскольку в постройке из кирпича не предусматривается наличие естественной циркуляции воздуха, то следует заранее учесть количество и расположение и проемов.

Система воздухообмена естественным путем идентична той, что устраивается в русской бане — приточное отверстие расположено рядом с печью, а вытяжное под потолком. Однако если баня рассчитана на большое количество человек, то следует подумать о создании принудительной системе вентиляции.

Вентилятор необходимо устанавливать у входа вытяжного канала ведущего на . Для ускорения циркуляции воздуха монтируется несколько вытяжных труб, но может понадобиться установка приточных клапанов, чтобы воздушные массы не разряжались из-за разности объемов приточного и вытяжного воздуха. Слишком мощный вентилятор может привести к той же проблеме, а устройство по мощности не соответствующее площади помещения не сможет нормально выполнять свои функции и воздухообмен в парной будет довольно слабым.

Вентиляция Басту

В последнее время для создания вентиляционных систем находятся новые и более эффективные решения. К таким новинкам можно отнести и схему вентиляции в бане Басту. Среди россиян эта система пользуется большой популярностью из-за простоты монтажа и высокой эффективности.

Принцип вентилирования по Басту заключается в следующем. Раскаленная каменка выполняет роль теплового насоса и затягивает воздух из приточного канала. Холодные потоки, проходя через , очень быстро нагреваются и поднимаются под потолок. Естественно они выталкивают через вытяжной канал равный объем околопольного воздуха. В вентиляционной системе Басту приточные и вытяжные отверстия расположены внизу.

Для устройства подобной вентиляции необходимо две нержавеющие трубы — нижняя устанавливается диагонально от каменки на высоте 200 мм. от пола, а верхняя над печью. Оба выхода должны быть оснащены решетками с заслонками. Однако, как все вентиляционные системы естественного типа, Басту может работать только при работающей печи или при наличии сильного ветра на улице.

Главное преимущество устанавливаемой в русских банях вентиляции Басту заключается в простоте монтажа, который можно выполнить самостоятельно, тем самым сэкономив свои деньги.

Грамотное устройство вентиляции в бане

Нормальная вентиляция может быть только в том случае если в помещении созданы условия для притока свежего воздуха и вывода отработанного. Несмотря на распространенные понятия – вентиляции это не совсем верно, поскольку она всегда является приточно-вытяжной. Принципы работы вентиляций для любых помещений практически одинаковый – свежий воздух поступает через приточное отверстие и выводится через вытяжное.

При расчетах вентиляционных систем необходимо учитывать объемы и назначение помещений, наличие или вероятность образования угарного газа или других вредных для здоровья химических соединений. Нормативные акты устанавливают кратность воздухообмена в течение часа, которая может колебаться 1-10 раз и более. Далее определяются параметры и местоположение будущих воздуховодов с учетом климатических зон и погодных условий, характерных для данной местности. В том случае если вентиляция естественного типа не в состоянии обеспечить необходимую кратность воздухообмена, то применяются системы принудительного типа.

Где расположить в бане окно?

Окна в бане являются не только источником света, но и способом его вентиляции. Существует ошибочное мнение, что окно в парной неблагоприятно сказывается на сохранности пара в помещении и температуры. Однако опытные банщики советуют делать в парилке даже два окошка. Одно окно располагается над полками, и если пар получился слишком горячим или кому-то стало нехорошо, то достаточно приоткрыть форточку и все будет в порядке. Второе окошко размещают под полками, что позволяет довольно быстро просушить лежаки. Оно делается небольшого размера и непрозрачным.

Важно! Согласно технике безопасности банные окна должны открываться вовнутрь помещения.

Также стоит установить окно и в моечной. Оно не только поможет проветрить помещение, но и экстренно эвакуироваться в случае пожара. Габариты окна должны быть такими, чтобы сквозь него мог пролезть взрослый человек средних размеров. Некоторых владельцев бань интересует вопрос: можно ли устанавливать ? Если в помещении моечной, то да. Однако в парной, где температура доходит до ста и выше, материал, из которого изготовлены окна начнет выделять токсичные вещества и коробиться. Для окон в парилку лучше всего использовать древесину не смолистых пород. Можно легко выполнить установку окна в бане своими руками, поскольку технология ничем не отличается от его монтажа в жилом доме.

На заметку! Банные окна для большей сохранности тепла лучше всего делать с двойными стеклами и хорошей герметизацией.

Вентилятор в воздухообменной системе бани

Для создания качественной принудительной системы вентиляции понадобятся следующие детали:

• короб воздуховода;
• и решетка;
• заслонка;
• вентилятор;
• сетка;

Решетка из дерева или жароустойчивого пластика и металлическая сетка предотвратят попадание внутрь помещения насекомых и домашних . В качестве воздуховода обычно используют гофрорукав или оцинкованную трубу. Специалисты не рекомендуют устанавливать в парной пластиковые трубы, поскольку они не рассчитаны на эксплуатацию в условиях высоких температур.

Вентилятор желательно устанавливать только на одном , например, на приточном. Используемые для бань вентиляторы должны быть изготовлены из жаропрочных материалов и иметь хорошую герметизацию.

Видео, как сделать вентилятор своими руками, более наглядно покажет процесс (представлен безлопастной вариант):

Вентклапаны

Вентиляционный клапан для бани монтируют в приточных и вытяжных каналах. Есть две разновидности данного устройства – КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они практически не отличаются друг от друга, да и принцип работы у них одинаковый. Наружная часть заслонки снабжена наклонными жалюзи, чтобы исключить попадание воды извне, а внутренняя — оголовком и мембранами для звуко-и теплоизоляции.

При установке клапанов следует придерживаться нескольких рекомендаций:

• для банной вентиляции необходимо устанавливать заслонки из жаропрочных материалов;
• установку необходимо выполнять на несущих стенах бани;
• не желательно монтировать клапана на стенах, выходящих на или мусорный бак.

Статья по теме:

Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Отдушины в банях

Отдушины или как их еще называют, продухи, могут быть круглыми, прямоугольными или квадратными. Они устраиваются в основании постройки и на крыше. В банях продухи располагают на расстоянии 2 метров друг от друга, а если в цоколе имеются , то отверстия делаются и в них. В этих элементарных вентиляционных каналах также необходимо устанавливать решетки для защиты от грызунов.

На видео показано,как сделать в бане отдушину

Как сделать вытяжку в бане

Устройство вытяжки в бане своими руками дело нехитрое, но тем не менее к нему надо подойти с расчетом и не спеша. В первую очередь нужно определиться со схемой, выбором соответствующих материалов и рассчитать диаметр . Объем приточного воздуха должен быть равен или меньше удаляемого. Для соблюдения этого условия необходимо знать объем помещения и кратность воздухообмена. Скорость воздуха в магистрали должна быть не более 5 м/с, в парной — 2 м/с, в разветвлениях — 3 м/с и естественная вентиляция — 1 м/с. В таблице можно найти диаметр трубы наиболее подходящий для получения нужного объема воздуха при указанной скорости потока.

Теперь зная диаметр, остается взять соответствующую трубу или гофру и один конец закрепить в помещении, а другой вывести наружу. Для фиксации используют саморезы, металлизированный скотч и монтажную пену. На входе ставится заслонка, а на выходе решетка. Чистку вентиляционных каналов следует проводить не реже одного раза в год.

Для наглядного понимания того как правильно сделать вытяжку в бане предлагаем посмотреть видео

Вентиляция в бане своими руками: пошаговое руководство

Сделать своими руками вентиляцию бани не представляет собой большого труда. Рассмотрим создание принудительной системы воздухообмена на примере каркасной бани. Для этого понадобится:

• клапан;
• вентилятор;
• труба соответствующего диаметра;
• решетки;
• дрель с длинным сверлом;
• отвертка и .

Поэтапное руководство как сделать своими руками вентиляцию в бане​

Фото этапов	Описание процесса
	На месте расположения вентиляционного хода приложить к стене трубу и обвести ее маркером или карандашом.
	Просверлить по полученной окружности минимум два отверстия диаметром превышающим ширину пилочки электролобзика.
	Электролобзиком вырезаем обшивку, делая отверстие для вентиляционной трубы.
	Удаляем деревянную часть обшивки.
	Строительным ножом удаляем часть тепло- и пароизоляции.
	Аккуратно извлекаем .
	Длинным сверлом делаем сквозные отверстия, чтобы не ошибиться с местом проема с наружной стороны стены.

Бани всегда славились своими целительными свойствами. Но для получения оздоровительного эффекта необходимо не только прислушиваться к советам медиков, но и организовать в собственной бане правильную систему вентиляции.

Те, кто бывал в классических деревенских банях, выполненных из дерева, вряд ли вспомнят наличие в таких парных вытяжных отверстий. На самом деле, там их и нет. Ведь небольшое количество свежего воздуха, поступающего в баню из щелей в полу, окошке или дверном проеме, может обеспечить потребности 2-3 человек.

Но баня, рассчитанная на большую вместимость, а тем более кирпичная, в обязательном порядке должна быть обустроена вентиляционной системой для выполнения следующих важных моментов:

• поступления свежего воздуха, который препятствует скоплению углекислого газа в парилке и сохраняет здоровье людей, находящихся в бане;
• циркуляции воздуха, которая позволяет просушивать помещение после банных процедур. Это препятствует возникновению в бане неприятных запахов, росту плесневых грибков и способствует увеличению срока эксплуатации постройки без необходимости замены элементов из древесины;
• равномерному распределению нагретого воздуха в парном помещении бани.

При этом если вытяжка устроена правильно, она не должна приводить к следующим неприятным последствиям:

• к падению температуры в парной во время банных процедур;
• нарушению правильного расслоения воздуха по температуре – самый прохладный слой должен быть внизу;
• удалению из парной чистого воздуха, а не насыщенного углекислым газом.

В парной с хорошей вентиляцией дышать легко, а отдыхать — приятно

Как устроена банная вентиляция

Систему вентиляции бани правильно предусматривать еще на этапе строительства, ведь именно в этот момент можно сделать вытяжку правильно и самостоятельно с наименьшими трудовыми и материальным затратам. Кроме того, процесс проделывания отверстий в готовой конструкции может привести к уменьшению прочности стен.

Воздухообмен в бане обеспечивается при помощи двух отверстий.

1. Приточное отверстие располагается внизу и обеспечивает поступление свежего воздуха в баню.
2. Вытяжное отверстие находится вверху на противоположной приточному отверстию стене. Благодаря вытяжке отработанный воздух удаляется из помещения парной. Однако если отверстие расположено очень близко к потолку, то горячий воздух быстро удаляется из помещения, что приводит к понижению температуры парной.

Такая конструкция позволяет регулировать направление воздушного потока. В момент, когда баня топится, все три отверстия находятся в закрытом состоянии. Когда люди парятся, открыто приточное и нижнее вытяжное отверстие. После банных процедур вся вентиляция находится в открытом состоянии, что позволяет хорошо просушить баню.

Вентиляция в бане может быть механической. В ней воздух в парилке циркулирует благодаря нагнетательному оборудованию. В более сложном и дорогом варианте за процессом подачи воздуха следят специальные приборы, которые при необходимости запускают систему вентиляции. Применение механической вытяжки позволяет расположить отверстия на любой из стен, а также исправить погрешности при организации естественной вентиляции.

В любом случае для обеспечения воздухообмена в бане существует несколько схем вытяжки, отличающиеся друг от друга по местоположению отверстий.

Видео — Вентиляция в бане с печью — кондиционером

Способы устройства вентиляции в бане

Опишем несколько наиболее популярных и простых способов обустройства вентиляции в парной. Они могут быть как с использованием вентиляторов, так и осуществляться полностью естественным путем.

Способ 1

Это описанная выше схема естественной вентиляции с одним приточным и двумя выходными отверстиями. Входное отверстие в такой системе проделывают в стене сразу за печкой на расстоянии в 0,3 м от поверхности пола.

Для соединения выходных отверстий друг с другом применяют короб, который делают из деревянных досок, в нем прокладывают гофрированную трубу длиной около одного метра. Сами отверстия снабжаются заглушками, позволяющими регулировать потоки воздуха, как это было описано выше. Помимо заглушек вам понадобятся также и решетки, предотвращающие попадание в баню насекомых и грызунов через вентиляцию.

Такая система применима для небольших бань.

Способ 2

Это еще одна простая и наиболее распространенная схема вентилирования пространства бани. В ней приточное отверстие располагают за печью чуть выше пола (около 0,3 м). Вытяжка находится на такой же высоте, но на противоположной стене и оборудуется вентилятором, принудительно вытягивающим отработанный воздух.

Способ 3

Способ 3 чем-то схож с предыдущим. Только вход воздуха устраивают на высоте полуметра от каменки, а выход – чуть выше пола (около 0,2 м). Вытяжку оборудуют вентилятором.

Способ 4

Способ 4 применяется для бань, у которых парная имеет лишь одну стену, выходящую на улицу. В этой системе отверстия для притока и выхода воздуха располагаются на одной стене напротив печи. Входит воздух в нижнее отверстие, находящееся на высоте 30 см от пола, а выходит в верхнее, которое расположено на 30 см ниже потолка и оборудовано вентилятором.

Чистый воздух попадает в помещение, сталкивается с печью, нагревается, поднимается и направляется через выходное отверстие наружу.

Способ 5

Способ 5 подходит для бань, в которых между досками пола есть небольшие зазоры в полсантиметра. Приточное отверстие располагают за печкой. Охлажденный и отработанный воздух опускается к полу и выходит через щели в подполье, где находится вытяжное отверстие в стене цоколя, соединенное с вентиляционной трубой, выводящей потоки воздуха над крышей.

Способ 6

Если в вашей парилке печь топится весь период работы бани, то поддувало может само выполнять функцию вентиляции, а точнее, вытяжки. В таком случае необходимо только отверстие для притока воздуха, которое располагают вблизи пола напротив печки. Поддувало же должно быть немного ниже чистового пола.

Пошаговая инструкция установки вентиляции

При обустройстве бани вентиляцией важно соблюдать следующие условия:

• если баня прилегает к жилому строению, то приток воздуха должен идти по направлению от жилья к парилке;
• вытяжное отверстие соединяют с коробом или трубой, которую в обязательном порядке выводят над крышей бани;
• вытяжку не стоит делать над полками, чтобы исключить действия сквозняка на распаренных людей.

Обобщенно процесс монтажа вентиляции можно описать следующим образом.

Шаг 1

В выбранных местах предусматривают на этапе строительства или подготавливают уже после стройки входное и выходное отверстия, сечение которых должно составлять 10-20 см.

Шаг 2

Оборудуют коробами из металла, пластика или дерева подготовленные отверстия.

Шаг 3

Устанавливают при необходимости вентилятор на вытяжку.

Обратите внимание! Для бань необходимо применять вентиляционное оборудование из термостойкого материала и с классом защиты не менее IP-44.

Шаг 4

Монтируют на отверстия решетки и заглушки.

Шаг 5

Выходное отверстие соединяют с трубой, которую выводят над кровлей.

Обратите внимание! Помимо вентиляции помещения необходимо обеспечить циркуляцию воздуха под полом. Для этого на этапе строительства в цоколе на противоположны сторонах делают отверстия, которые закрывают решетками для защиты от грызунов.

Вот таким несложными способами можно устроить банную вентиляцию, обеспечив долгий срок службы парной и комфортное пребывание в ней.

Видео – Схема вентиляции в бане

Качественная вентиляционная система - обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане - опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие - через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие - удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции - приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая - к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый - сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант - подача воздушных потоков через разницу давления;
• механический вариант - подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант - создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане - “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп - из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

1. Схема №1.

Установите входное отверстие под печью на 50 см от пола, а выходное - с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

2. Схема №2.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное - тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

3. Схема №3.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

4. Схема №4.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное - является трубой для стока, через которую воздух выводится наружу.

5. Схема №5.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола - современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:
