Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

• трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
• толстый медный провод или жгут проводов небольшого диаметра;
• рычаги, которые будут использоваться в качестве прижимов;
• рычаг требуемой длины;
• надежное основание, на котором будет установлен сварочный аппарат;
• зажимные струбцины;
• набор отверток;
• кабели и обмоточные материалы;
• электроды из меди, за счет которых и будет выполняться сварка.

Сборка трансформатора

Основным элементом любого аппарата для контактной сварки является трансформатор, который можно взять из старой, но рабочей микроволновки. Чтобы самодельное сварочное устройство было способно соединять стальные листы толщиной до 1 мм, необходим трансформатор мощностью не менее 1 кВт. В случае, если нужен более мощный аппарат для контактной сварки, потребуется два трансформатора.

Повышающий трансформатор от микроволновки

Чтобы изготовить своими руками оборудование для контактной сварки, надо взять не весь трансформатор от микроволновки, а только его магнитопровод и первичную обмотку. Вторичную обмотку с трансформатора аккуратно демонтируют, а также из него убираются шунты, которые располагаются с двух его сторон.

Вторичную обмотку срезаем зубилом (стамеской) или спиливаем ножовкой по металлу

Шунты удаляем

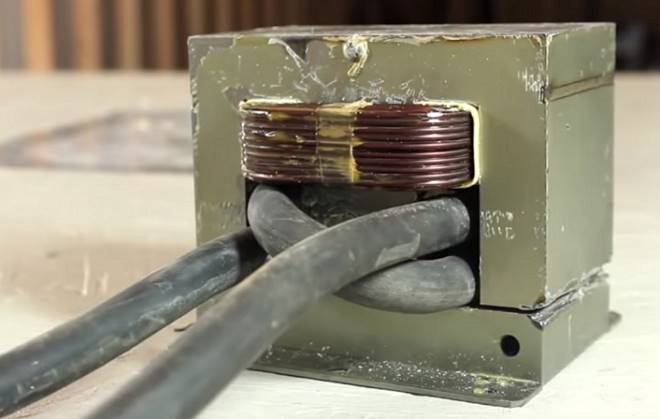

Новая обмотка на трансформатор от микроволновки делается из многожильного провода с сечением не менее 100 мм 2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.

Следующими этапами изготовления своими руками контактной сварки из микроволновки являются монтаж органов управления, изготовление и подсоединение электродов, установка внутренней части оборудования в надежный корпус, который тоже можно взять от вышедшей из строя бытовой техники.

Еще одно отличное видео по теме:

Выбор электродов

Электроды оборудования для осуществления точечной сварки выполняют одновременно несколько функций: сжатие соединяемых листов, подвод тока в зону сварки, последующий отвод тепла. Важными параметрами при выборе электрода являются его форма, размеры и др. Именно от этих параметров напрямую зависит, насколько качественным получится сварное соединение. Геометрическая форма электродов может быть прямой или фигурной, но предпочтение отдается прямым моделям, так как они обеспечивают лучший доступ в зону выполнения сварки.

При выборе электродов для сварочного аппарата из микроволновки можно просто обратиться к соответствующему ГОСТу (14111-90), в котором уже оговорены все возможные диаметры данных элементов (10, 13, 16, 20, 25, 32, 40 мм).

Диаметр прутков из меди, которые будут использованы в качестве электродов, должен быть больше или равен диаметру рабочих проводов. Чтобы избежать активного окисления электродов в процессе работы, их соединяют с рабочими проводами при помощи пайки. Электроды устройства для контактной сварки (в том числе сделанного из микроволновки) активно изнашиваются в процессе работы, поэтому их необходимо регулярно подтачивать, придавая им при помощи напильника форму заточенного карандаша.

Нижний электрод установлен

Как управлять самодельным сварочным аппаратом

Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.

От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным. Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины.

Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.

Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.

Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.

Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.

Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.

Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

Готовый сварочный аппарат (вид сверху)

В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.

Кстати, используя трансформатор от старой микроволновки и простейшие комплектующие, можно самостоятельно собрать сварочный аппарат и для дуговой сварки. Конечно, такой аппарат, сложно назвать полноценным, но для некоторых видов мелких работ он вполне применим. Пример создания такого мини-сварочника можно увидеть в видео ниже.

Наиболее простой конструкцией для самостоятельного изготовления обладает сварочный аппарат, основанный на принципе работы контактной или . Причем такая точечная сварка своими руками из микроволновки будет являться и самой доступной технологией не только в плане необходимого багажа знаний, но и по величине затрат для достижения поставленной цели.

Контактной точечной сваркой называют способ соединения заготовок в виде листов металлопроката или приваривание к конструкциям различных штучных изделий: болты, шайбы, заклепки и многое другое. Наиболее широкое применение эта технология контактной сварки нашла в таких отраслях промышленности, как автомобилестроение, самолетостроение и приборостроение.

Обладание аппаратом точечной сварки дает ряд преимуществ и дополнительных возможностей, а именно:

• возможность сварки изделий из листового металлопроката с малой толщиной;
• способность сваривать легкоплавкие металлы;
• аккуратный и прочный сварочный шов.

Основным достоинством контактной точечной сварки является то, что на ней можно научиться работать самостоятельно, имея всего лишь базовый уровень знаний. Для этого необходимо немного потренироваться и вы сможете добиться при работе на таком аппарате высокой производительности, при сравнительно небольших затратах расходных материалов и электроэнергии.

Трансформатор

Основной составляющей частью любого сварочного аппарата, использующего электрический ток для процесса термического соединения различных металлов, является силовой трансформатор, если не учитывать современные электронное инверторное сварочное оборудование. Причем будущий должен иметь большой коэффициент трансформации для способности генерации больших сварочных токов.

Процесс контактной точечной электросварки основывается на законе Ленца-Джоуля, который говорит, что электрический ток при протекании через проводник выделяет количество теплоты, равное квадрату силы электрического тока, умноженному на сопротивление участка этого проводника за единицу времени:

Q = I**2 x R x t.

То есть, при силе тока, к примеру, в 1000 ампер на небольшом участке контакта будет выделяться большое количество тепловой энергии. В зависимости от длительности времени прохождения электрического тока сначала тепловой энергии будет хватать для того, чтобы расплавить участок контакта легкоплавких алюминиевых листов, а при длительном контакте - точечно сплавить стальную жесть.

Отсюда одним из лучших кандидатов для изготовления будет силовой трансформатор, взятый из старой сломанной микроволновки. Как правило, мощность таких повышающих трансформаторов от микроволновой печи колеблется в пределах от 700 ватт до 1,5 киловатта, что вполне достаточно.

Имейте в виду: что в качестве сварочного трансформатора можно взять любой подходящий силовой трансформатор с мощностью примерно в 1 кВт, но наиболее удобным все-таки, на наш взгляд, является преобразователь напряжения от микроволновой печи, его проще переделать.

Пошаговая инструкция

Прежде всего, для этого нам понадобится минимум инструмента и приспособлений, которыми вполне располагает, пожалуй, любое домашнее хозяйство, а именно:

• небольшая углошлифовальная машина с отрезным кругом по металлу;
• электродрель или шуроповерт со сверлами;
• молоток и зубило;
• набор слесарного инструмента в виде плоскогубцев, различных отверток и т. п.

Итак, приступаем:

Важно! Ни при каких обстоятельствах не повредите первичную обмотку, она является основным элементом будущего сварочного трансформатора. Ее можно не снимать с сердечника.

1. Изготавливаем вторичную обмотку нашего будущего сварочного трансформатора. Для этого нам понадобится отрезок медного изолированного провода сечением примерно в 50 мм2 или около 8-10 мм в диаметре (визуально в палец толщиной) и длиной в 70-100 сантиметров. Основным условием при выборе такого провода - это то, что он должен быть обязательно новым и неповрежденным.

Наматываем этот медный проводник на центральный магнитопровод стального сердечника нашего трансформатора так, чтобы получилось два-три полных витка. Причем это надо сделать таким образом, чтобы витки на магнитопроводе были серединой медного проводника, а оставшиеся концы были примерно равными по длине.

1. Собираем сварочный трансформатор. Для этого разобранные части стального магнитопровода устанавливаем на место их ровно так, как они стояли, предварительно перед этим смазав места контакта эпоксидной смолой или другим клеем, подходящим для этих целей. Зажимаем всю конструкции в тисках и ждем полного затвердевание клея.

Конечно, если есть возможность, то можно сварить эти части магнитопровода, но при этом необходимо надежно защитить обмотки трансформатора от возможного повреждения расплавленным металлом или искрами.

1. Закрепляем изготовленный сварочный трансформатор на платформе, лучше всего для этого взять какое-нибудь изолированное основание в виде прочной пластмассовой пластины, деревянной доски или толстой фанеры. Размерами примерно по ширине в 150 мм и длиной от 300 до 700 мм, что будет определять в дальнейшем глубину свариваемой заготовки.

Сам трансформатор стоит укрыть защитным коробом, в котором необходимо выполнить вентиляционные отверстия для естественного охлаждения.

1. Далее, изготавливаем сварочные контакты. Причем один из них должен быть неподвижный и выдерживать большие нагрузки, поэтому делаем его из прочного кронштейна, который жестко закрепляем на основании трансформатора. К этому кронштейну с помощью медного наконечника подключаем один из концов провода вторичной обмотки.

Другой контакт необходимо выполнить подвижным так, чтобы он мог ровно смыкаться с неподвижным, но в не рабочем состоянии быть нормально разомкнутым. Для этого делаем конструкцию второго контакта в виде рычага, который закрепляем на основании и подпружиниваем с помощью эластичной резиновой ленты или стальной пружины. На рычаге крепим кронштейн сварочного контакта, на который подключаем второй, оставшейся провод вторичной обмотки сварочного трансформатора.

Сварочные контакты проще всего сделать из медного прута 10-20 мм в диаметре, сделав при этом конусообразные заострения на концах. Можно, конечно, использовать специально предназначенные для контактной сварки стержни из вольфрама или на основе сплавов бериллиевой бронзы с цирконием.

1. В завершение делаем электрическую часть, то есть подключаем первичную обмотку к сети 220 В. Для этого также можно воспользоваться шнуром питания с вилкой от нашей разобранной микроволновой печи, тем более он там больше уже не нужен.

Для автоматизации процесса сварки необходимо сделать выключатель. Лучше всего для этих целей подойдет так называемый микрик или выключатель нажимного типа, его также можно взять из микроволновки, он будет находиться в цепи блокировки открытия дверцы.

Микровыключатель ставим на разрыв первичной обмотки, то есть сети 220 В, а расположить его удобней всего, закрепив на рычаге подвижного контакта.

Внимание! Все контакты и оголенные части электрической цепи 220 В, изготовленного нами сварочного аппарата, необходимо тщательно изолировать с помощью ПВХ изоленты.

1. Все, точечная сварка из микроволновки готова. Вам остается для начала потренироваться, чтобы понять, как протекают основные процессы сварки для различных металлов в зависимости от формы и толщины изделий. А вот после этого можно приступать к практическому применению вашего по непосредственному предназначению.

Споттер своими руками из микроволновки

Мы описали изготовление своими руками одного из вариантов конструкции точечной контактной сварки. Хотя с такой же легкостью на основе того же силового трансформатора от микроволновки можно сделать и другие схемы, в том числе и споттер для проведения кузовных сварочных работ на автомобиле. Для этого вместо стационарных прижимных контактов делаем удлиненные гибкие контакты, используя все тот же медный изолированный провод сечением 50 мм в диаметре, но уже длиной не менее 2 метров на каждый сварочный электрод.

Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки.

А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.

Если у вас есть свой опыт по изготовлению и применению самодельных сварочных аппаратов контактной точечной сварки, то поделитесь им в блоке комментариев.

— для его самостоятельного изготовления в домашней мастерской потребуется, (как один из вариантов) трансформаторы от уже не нужной вам микроволновой печи, два вентилятора, можно взять их от компьютерного блока питания и нужно будет подобрать подходящий корпус.

Иногда в своем хозяйстве, особенно в частном доме, возникает необходимость произвести какие-нибудь небольшие сварочные работы. У меня уже давно была мысль сварганить для себя сварочный аппарат своими руками. Тем более с моей специальностью электрика, по которой я проработал больше двадцати лет, особой сложности не представляло. Поэтому, забегая вперед скажу, что времени для создания данной конструкции у меня заняло около 7 часов — это в общей сложности. Однако, прежде чем приступать к реализации этого плана вы должны иметь определенные навыки в электротехнике и точное понимание, что вы должны делать в процессе конструирования. Если же у вас не хватает опыта и знаний в этом деле, то лучше вообще не браться за этот проект, а приобрести сварочный аппарат в магазине. p>

Сварочный аппарат из микроволновки своими руками — специально для тех кто намерен сделать такой сварочник, хотелось бы сразу сделать акцент на том, что некоторые моменты описанные в этом обзоре, представляют определенную сложность.

Исходя из этого можно сделать определение, что базовой основой для будущего сварочного аппарата является трансформатор взятый СВ-печи. То есть магнитопровод из электротехнической стали, на котором намотаны две разные катушки медного провода покрытого термостойкой эмалью и имеющие определенное количество витков. Одна катушка имеет больше витков и выполняет функции первичной обмотки, а подключается к бытовой электросети. Другая обмотка, содержащая меньшее количество витков, а следовательно и низким напряжением, но с большой величиной тока является вторичной.

Вследствие того, что стандартный трансформатор от микроволновой печи создает на вторичной обмотке напряжение порядка 2000v, которое значительно превышает необходимое для сварки, поэтому его нужно снизить путем уменьшения количества витков. На снимке показан штатный трансформатор используемый в СВ-печи, который я несколько изменил. Конечная цель его модернизации — снизить рабочее напряжение и вместе с тем увеличить ток. Кто имеет опыт сварочных работ, тот наверняка знает, что маленькая сила тока на электроде не даст качественного сварочного шва, а чересчур высокая будет преждевременно плавить электрод и прожигать свариваемый металл.

И так начинаем подготовку трансформатора к перемотке. Прежде всего нам нужно убрать стандартную вторичную обмотку. Для этого нужно сделать аккуратный пропил ножовкой по металлу в двух местах катушки, так что бы не задеть первичную, а затем полностью убираем ее из катушки. Далее начинаем наматывать свою вторичную обмотку, но уже эмалированным проводом с большим сечением, укладывать его нужно виток к витку.

Здесь я намеренно не стал указывать точное количество витков и диаметр провода вторички, так как эти значения нужно подбирать исходя от требуемой выходной мощности и сечения сердечника трансформатора. Эти параметры можно свободно высчитать на специальном калькуляторе в режиме онлайн или воспользоваться таблицами расчета, коих также в сети интернет предостаточно.

Изготовленную обмотку, для лучшей изоляции, желательно покрыть лаком.

Теперь нужно определиться с корпусом для установки в него изготовленной конструкции, у меня нашелся вот такой:

Закрепил трансформаторы в корпусе как показано на фото, сначала установил один потом другой. Выходной ток сварочного аппарата у меня составил в пределах 50А.

На этом этапе нужно соединить первичные обмотки по параллельной схеме, а вторичные соединяем последовательно.

В конечном результате я получил на выходе рабочее напряжение около 38v и ток 60А с нагрузкой.

В торцовой поверхности корпуса сделал вырезы и встроил туда пару вентиляторов от блока питания ПК, работающих на вытяжку нагретого воздуха, снизу корпуса просверлил отверстия для циркуляции охлаждающего воздуха.

Время чтения: 6 минут

Многие домашние умельцы задаются вопросом, как сделать сварочный точечный аппарат. Самодельный сварочник стоит гораздо дешевле, его можно недорого и быстро починить, в случае необходимости. Также самодельные аппараты лучше переносят неаккуратное хранение. Их конструктив существенно проще, а в основе самодельного сварочника редко присутствуют дорогостоящие компоненты.

В этой статье мы кратко расскажем, что такое точечная сварка. И как собрать сварочный аппарат своими руками для выполнения точечной сварки. Вы также узнаете, как изготавливается точечная сварка из микроволновки. И вопрос «Как сделать точечную сварку?» не покажется вам таким сложным.

Точечная контактная сварка - это технология, позволяющая формировать сварной шов с помощью одной и более сварных точек. Чем больше точек и чем больше их диаметр, тем прочнее и долговечнее шов. По такому принципу работает как самодельная точечная сварка, так и промышленные дорогостоящие аппараты. Ниже представлена схема точечной сварки.

Аппарат для точечной сварки может выполнять до 600 сварных точек в минуту. Конечно, контактная сварка из микроволновки не может похвастаться такой производительностью, но даже с помощью самодельного аппарата можно добиться относительно неплохого качества швов.

— это разновидность контактной сварки. Поэтому в основе этой технологии лежит не только нагрев металла для формирования сварной точки, но и сжатие детали между двумя металлическими электродами. Точка формируется за счет сварочного тока, который проходит от одного электрода к другому через деталь, нагревая ее. Одновременно с этим деталь сжимается между двух электродов. Так формируется шов.

Мощная точечная сварка способна сформировать точку у детали толщиной до 2 см. Самодельный аппарат обладает куда более скромными характеристиками, но с его помощью все равно можно без проблем сваривать тонкие листы металла без потери качества. Эта особенность может пригодиться при ремонте кузова авто в гараже или при сварке тонколистового металла.

Сфера применения

Промышленные аппараты для точеченой сварки могут применяться во многих сферах. Их используют для сварки габаритных и сложных металлических конструкций, а также при сборке кораблей, космических ракет и автомобилей. Точечная сварка с малым размером электродов способна формировать сварные точки на небольших микросхемах, без потери ее работоспособности.

Самодельная контактная сварка из микроволновой печи не может похвастаться такой широкой сферой применения. Но ее все равно можно использовать для сварки всех типов сталей: низкоуглеродистых, легированных, жаропрочных, антикоррозийных, а также различных сплавов. Таким образом, вы можете сами определить, в каких случаях использование самодельного аппарата будет оправданным.

Точечная сварка своими руками из микроволновки может использоваться в радиоэлектронике или при мелком ремонте кузова авто.

Далее мы расскажем, как сделать контактную сварку своими силами. Затратив на это дело минимум времени и средств. Точечная контактная сварка из микроволновки своими руками стоит недорого и требует минимума знаний для ее изготовления.

Точечная сварка своими руками

Чтобы изготовить точечный сварочный аппарат из микроволновки достаточно знать основы электротехники и иметь минимальные навыки в этой области. Для изготовления вам понадобится трансформатор от микроволновки, так что необязательно приобретать микроволновую печь целиком. Достаточно найти сам трансформатор. А если у вас дома есть неработающая или старая микроволновая печка, то можно почти бесплатно сделать точечную сварку из микроволновки.

Ниже подробное видео со всеми объяснениями, где четко показано и рассказано, как делается точечная сварка из трансформатора микроволновки.

Изготовление такой точечной сварки стоит очень недорого и отнимает всего пару часов. В итоге вы получаете полноценно работающий сварочный аппарат. Он неприхотлив к хранению, его можно недорого отремонтировать, при этом он хорошо справляется со своей основной задачей — формированием сварных точек.

Конечно, существуют еще и . Но инструкция, показанная в видеоролике, самая популярная. Это связано с дешевизной и распространенностью деталей, которые понадобятся для изготовления аппарата. Даже в маленьком городе можно без проблем найти все нужные компоненты.

Целесообразность изготовления

Да, самодельная точечная сварка обходится недорого, но стоит ли вообще тратить на это время, когда можно просто пойти в магазин и купить готовый аппарат? Каждый сам находит ответ на этот вопрос.

Мы считаем, что все зависит от ваших потребностей, задач и финансов. Существует много причин для изготовления самодельного сварочника: от банальной экономии до интереса. Кто-то просто не может позволить себе покупкой аппарат или не может найти его в продаже в своем городе. Кто-то любит делать все своими руками и больше доверяет своему опыту, чем производителям.

Не стоит забывать, что дешевые аппараты для точечной сварки хоть и выглядят получше самодельных, но не так надежны и порой непросто произвести их ремонт своими силами. Да и нужно ли тратить силы на недорогой сварочник, когда можно собрать свой? Мы считаем, что не нужно.

Если вы не обладаете достаточными знаниями, чтобы собрать самодельный сварочный аппарат, то лучше этого не делать. Это может быть опасно для вашего здоровья. Также не стоит заниматься самостоятельной сборкой, если вы все же готовы потратить приличную сумму на качественный аппарат. Он все равно даст вам больше возможностей, чем самодельный.

Кстати, о возможностях. Это еще одна причина купить аппарат для точечной сварки, а не собирать его самому. Простейший самодельный сварочник ограничен в своем функционале, и порой не способен удовлетворить все ваши потребности. Не ждите от самодельного прибора и большой производительности. Если вам нужно формировать сотню сварных точек в минуту, то присмотритесь к покупным аппаратам в магазине. Самодельный прибор предназначен для более скромных задач.

Словом, решать вам. В каких-то ситуациях изготовление самодельной точечной сварки вполне оправдано и целесообразно. Но не стоит отрицать, что порой это лишняя трата сил и времени.

Вместо заключения

Вот и все, что вам нужно знать о самостоятельной сборке аппарата для точечной сварки. Контактная сварка своими руками изготавливается не так сложно, как может показаться на первый взгляд. Если вы обладаете минимальными навыками в области электротехники, то сможете собрать сварочный аппарат из трансформатора от микроволновки. Вам даже не обязательно искать микроволновку целиком. На сайтах с продажей б/у товаров можно найти сами трансформаторы, снятые со старых микроволновых печей. Этот вариант еще дешевле, чем покупать целую микроволновку.

Из старой микроволновой печи можно сделать различные и приспособления для гаража. Одной из таких является точечная сварка из микроволновки, которая даёт возможность соединять металлические элементы и конструкции из листовой стали, толщиной до 5 мм.

И если у вас дома завалялась ненужная микроволновка с рабочим трансформатором питания, то её вполне можно приспособить для этих целей. Именно трансформатор и будет выступать в качестве основного рабочего элемента сварочного аппарата.

В данной статье строительного журнала будет подробно рассказано про изготовления точечной сварки, которая обязательно пригодится для работы в гараже.

Основным элементом сварочного аппарата выступает силовой трансформатор, который имеет большой коэффициент трансформации. Как раз таким условиям и отвечает трансформатор микроволновки, который используется для питания магнетрона. Его мощность может быть 700-800 Вт, и даже более 1 кВт.

Следует знать, что маломощные трансформаторы от микроволновки, подойдут для изготовления точечной сварки под работы с металлом, толщина которого будет не более 1 мм. Если нужно сделать сварочный аппарат для точечной сварки более мощным, то рекомендуется соединить два трансформатора от микроволновки вместе.

Также, кроме трансформатора, для изготовления точечной сварки из микроволновки потребуются и кое-какие материалы.

В первую очередь, это:

• Профильная труба или другой металлопрокат для изготовления рукоятки с основанием (можно использовать и деревянные бруски);
• Пружина, посредством которой будет отбрасывать рукоятку вверх;
• Навес, чтобы сделать подвижной рукоять сварочного аппарата;
• Медная шина, для изготовления держателей электродов;
• Медные прутки, будут использоваться в качестве электродов для точечной сварки из микроволновки;
• Кусок медного кабеля в изоляции диаметром не менее 1 см. Если кабель не влезет в трансформатор, то изоляцию придется снять, после чего нужно обязательно обмотать кабель несколькими слоями обычной изоленты.

После того, как все вышеперечисленные материалы найдены, можно смело приступать к изготовлению сварочного аппарата для точечной сварки своими руками.

В первую очередь нужно переделать трансформатор от микроволновки, таким образом, чтобы на выходе вторичной обмотки, было бы приблизительно напряжение в 2 В. Для этих целей заводская вторичная обмотка, полностью удаляется с трансформатора микроволновки и наматывается новая, толстым медным кабелем.

Всего понадобится сделать 2-3 витка вторичной обмотки на переделываемом трансформаторе питания. Снять старую вторичную обмотку с трансформатора можно при помощи молотка и зубила, однако действовать нужно крайне аккуратно, чтобы не повредить первичную обмотку. Она нужна целой и невредимой для нормальной работы аппарата точечной сварки.

Когда переделан трансформатор, можно браться за изготовление других частей сварочного аппарата. Для изготовления органов управления можно использовать два куска профильной трубы, длиной в 60 см, которые соединяются навесом. Можно пойти другим путем, и сделать основание с двумя опорами, между которыми будет располагаться рычаг управления точечной сварки.

В общем, элементы управления можно сделать из чего угодно, даже из деревянных брусков, если точечная сварка из микроволновки, будет использоваться для каких-то небольших работ. Отдельного внимания заслуживают зажимы для электродов, которые лучше всего будет сделать из медной шины, просверлив в них затем отверстия под болты.

Именно болтами и будут удерживаться впоследствии электроды для точечной сварки, в качестве которых рекомендуется использовать медный пруток (чем больше его диаметр, тем лучше). Чтобы сварочный аппарат включался только при нажатии рукоятки, между ней и основанием следует разместить выключатель. Подключать его следует только через первичную обмотку трансформатора, чтобы избежать больших нагрузок.

Точечная сварка из микроволновки станет отличным инструментом в руках мастера. Такой самодельный сварочный аппарат можно использовать для изготовления других самоделок и поделок из металла, идей которых на просторах интернета, очень и очень много.
