Хочу сварить в гараж верстак. Слесарный, как в мастерской.
Чтобы и варить на нем, и точить, и тиски прикрутить, и в ящики инструменты складывать.

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым - деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными - дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться, а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
- Вах, какой хороший краска, мамой клянусь! - ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности - высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов - точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно - буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается - т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого - осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего...

Тест пройден

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил - все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

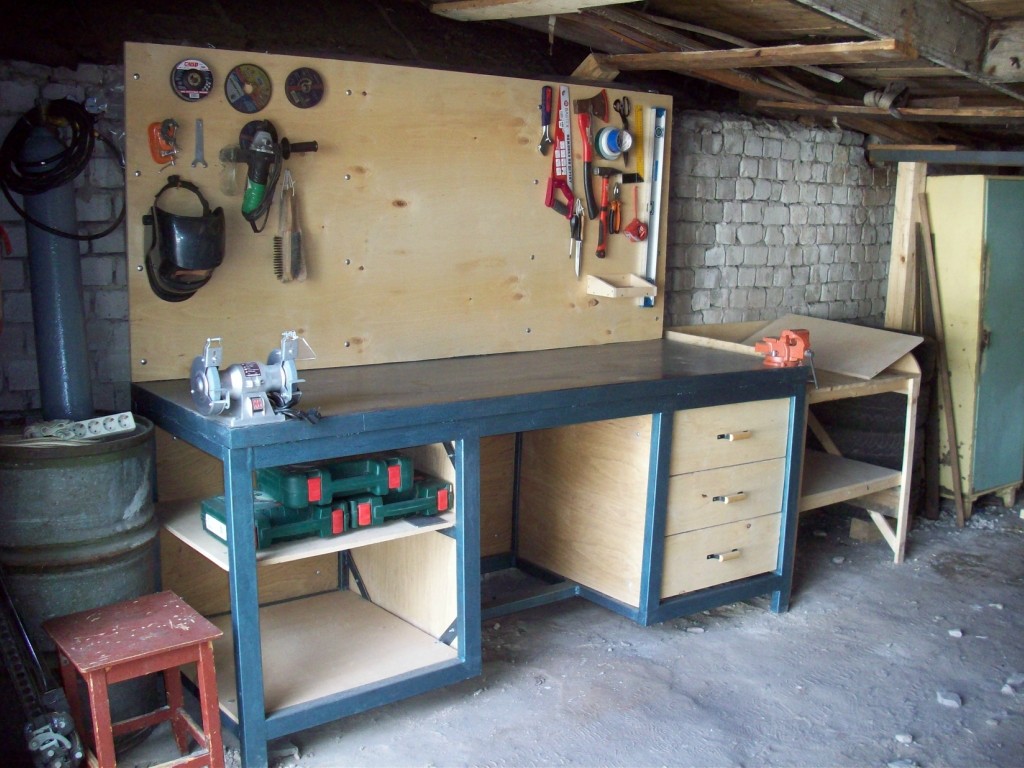

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

P.S. А после небольшой доработки получится отличный гримерный стол)) -816- http://gazeta-v.ru/catalog/detail/192_vizazhist_i_fotograf/15464_grimernyy_stol_svoimi_rukami/

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом - цифры 1958 - наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски - гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Вы можете приобрести некоторые вещи из этого блога в нашей группе вконтакте:

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка . На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

1. Три ошибки
2. Об универсальных верстаках
3. Рабочая скамья
4. Состав верстака
5. Станина: металл или дерево?
6. Для столярки
7. Тиски и столярка для слесарки
8. Верстак для гаража
9. Домашний универсал
10. Подрастающей смене
11. Верстаки на дачу

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Сделать верстак своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок, во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

«Универсальный» верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание: размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание: гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание: таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание: для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Видео: складной верстак своими руками

Любому сварщику или токарю необходимо рабочее место, где можно осуществлять работы с металлом: обработкой, заточкой, резкой, шлифовкой. Для этих целей нужен слесарный верстак. Главным отличием слесарного верстака от столярного является металлическая поверхность, в то время как поверхность столярного сделана в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие (для более удобной сборки) и учесть немаловажные нюансы:

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела , но если мастер неопытный, то лучше воспользоваться другим вариантом. Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Нужно заметить, что у этого верстака нет места под ноги. Это, конечно, не совсем удобно, но с другой стороны, инструмента и заготовок можно положить значительно больше. К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака . На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Такая конструкция хороша тем, что занимает мало места, а изготовить ее сможет даже начинающий слесарь.

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

• Сварочный аппарат.
• Болгарка с заточными разрезными дисками.
• Угольники.
• Рулетка.
• Фанера, уголок и квадратные трубы.
• Шурупы и направляющие для ящиков.
• Саморезы по металлу и анкера.
• Краска по дереву и по металлу.
• Стальной лист.

Конструкцию необходимо сварить с тем расчётом, чтобы на его верхнюю поверхность можно было приварить вторую часть из уголков, в которой будут располагаться доски под столешницу.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

Гараж, в котором установлен слесарный верстак и соответствующее инструменты, превращается из места хранения автомобиля в полноценную мастерскую. Используя данное оборудование вы сможете выполнять разнообразные ремонтные и хозяйственные работы, чинить бытовую технику и конструировать мебель.

В данной статье мы поговорим о том, как сделать верстак своими руками. Будут рассмотрены их разновидности и конструкция, приведен список необходимых инструментов и материалов, а также представлена пошаговая инструкция по выполнению работ.

1 Что такое верстак?

Верстак — это стол, предназначенный для ручной либо инструментальной обработки деталей из дерева и стали, на котором можно проводить электромеханические и любые виды монтажных работ. Для расширения функциональности верстак может оснащаться вспомогательными устройствами — тисками и упорами, также полезным является наличие отсеков (полочек, ящиков) для хранения инструментов и приспособлений.

Стандартная высота верстака варьируется в пределах 90-100 см (в зависимости от роста мастера), ширина составляет 70-80 см, длина — от 120 до 150 см. Также существуют регулирующиеся рабочие столы, высоту которых можно изменять в диапазоне 50-150 см — они более удобны, однако такой верстак своими руками сделать достаточно сложно.

Существует 3 разновидности верстаков:

• столярный;
• плотничий;
• слесарный.

Самодельный верстак слесарного типа состоит из каркаса (выполнен из профиля квадратного сечения) и деревянной столешницы толщиной 25-30 мм. Мощная столешница является обязательным атрибутом слесарного верстака, для дополнительной защиты ее желательно покрыть листом оцинкованного металла толщиной 1-2 мм. В таком случае крышка стола сможет без проблем выдерживать удары молотком и другие механические воздействия.

Остальные типы верстаков кардинально отличаются от рассмотренной конструкции — плотничий стол имеет большую длину (до 6 метров), он оснащен специальными упорами для фиксации обрабатываемых заготовок. Габариты и устройство верстака столярного типа схоже со слесарным, однако его столешница рассчитана на ручную работу и не предполагает возможности разнообразного крепления заготовок, что ограничивает вариативность применения электроинструмента.

1.1 Руководство по изготовлению верстака (видео)

2 Делаем верстак в гараж своими руками

Поскольку слесарный верстак является наиболее универсальным и компактным вариантом, для установки на балконе либо в гараже имеет смысл использовать именно его. Типовых конструкций таких столов достаточно много, некоторые схемы приведены в данной статье, однако размеры и конструкцию стола лучше всего подбирать индивидуально. При составлении чертежа учитывайте, какие работы будут проводится на столе и какие габариты верстака будут оптимальными для их реализации.

Чтобы изготовить металлический верстак своими руками вам потребуются следующие материалы:

• уголок 50×50 (толщина 5 см) — длина 6.5 метров;
• уголок 60×40 (3 мм) — 25 м;
• уголок 40×40 (4 мм) — 7 м;
• металлическая полоса 4 мм — ширина 45 мм, длина 8 м;
• лист для столешницы 2 мм — размеры 220*75 см и аналогичных размеров доска толщиной 40 мм;
• направляющие и фанера для ящиков толщиной 15 мм (размер зависит от количества ящиков);
• саморезы, шурупы, болты;
• акриловая краска.

Вышеуказанные материалы рассчитаны на самодельный верстак длиной 220 см и шириной 70 см. Такие размеры позволяют оптимально распределить на столешнице оборудование — тиски и циркулярную пилу так, чтобы при работе они не мешали друг другу.

Из электроинструмента для работы вам потребуется болгарка, лобзик, дрель, шуруповерт и сварочный аппарат. Также подготовьте уровень, рулетку, наждачную бумагу, кисточки для краски и щетку по металлу.

Металлический верстак своими руками — пошаговая инструкция:

1. В соответствии с чертежом раскраиваем стальной профиль и полосу на отрезки требуемых размеров. Уголок будет использоваться для сооружения силового каркаса, полоса — для монтажа направляющих для крепления боковых панелей стола.
2. Используя сварочный аппарат соединяем силовой каркас, первоначально сваривая верхний прямоугольник столешницы — для этого используются по две трубы длиной 220 и 70 см. Внутри прямоугольника с шагом 40 см привариваются поперечные ребра жесткости, а по верхнему торцу фиксируется уголок, в котором будет размещаться деревянная столешница. Далее к верхней части привариваются боковые ножки длиной 90 см, которые усиливаются поясами идущими от центральных перемычек.




3. После того как базовая часть каркаса готова необходимо приварить панель для электроинструмента, ее можно сделать откидной, однако фиксированная конструкция более надежна. В качестве несущих элементов для панели используется уголок длиной 220 см и четыре отрезка по 95 см. Два из них фиксируется в центральной части каркаса, еще два — по краям, после чего по их верхнему контуру приваривается длинный уголок.




4. Осталось довести каркас до ума — к несущим элементам нужно приварить полоски под дальнейшую обшивку фанерой, затем потребуется усилить каркас с помощью перемычек в его угловых частях.




5. Делая верстак в гараж своими руками нельзя пренебрегать установкой ящиков, поскольку их наличие сделает стол более удобным в эксплуатации. Ящики делаются из фанеры 15 мм, которая нарезается по размеру и соединяется шурупами, на боковых стенках конструкции фиксируются направляющие элементы.




6. Перед укладкой досок столешницы древесину необходимо покрыть антисептиком, что значительно продлит срок ее службы. Доски можно укладывать вдоль либо поперек каркаса (зависит от их длины), после чего поверхность столешницы шлифуется и перекрывается стальным листом, который фиксируется с помощью саморезов и окрашивается.




7. Далее устанавливаем ящики, закрепляя их прикрученных к столу болтами направляющих. В противоположной стороне стола можно сделать несколько открытых полок, они достаточно практичны и удобны.

Обязательным атрибутом слесарного стола являются тиски для верстака, которые размещаются в одном из углов столешницы. Крепятся тиски с помощью анкерных болтов, полезно будет разместить между тисками и столешницей стальную пластину толщиной 1-2 см для более надежной фиксации инструмента.

Функциональность такого верстака с тисками дополнительно можно расширить установкой циркулярной либо торцовочной пилы, стационарного электролобзика либо сверлильного станка. Как и тиски каждый из инструментов монтируется в угловой части рабочего стола.

2.1 Требования к самодельному верстаку

Слесарный верстак — конструкция, предназначенная для работы с режущим электроинструментом и другим потенциально опасным оборудованием, поэтому эксплуатировать ее можно лишь при соблюдении следующих требований безопасности:

• делая мини-верстак для установки в маленьком гараже либо на балконе необходимо обеспечить максимальную устойчивость конструкции, при необходимости стол жестко фиксируется на половом покрытии;
• на углах столешницы не должно быть острых кромок и выступов;
• при установке вибрирующего инструмента необходимо использовать виброгасящие резиновые прокладки;
• рабочее место должно регулярно очищаться от стружки и масляных пятен.

Описанная в статье конструкция верстака, при правильном изготовлении, способна выдерживать нагрузку свыше 200 кг. Больше требований к рабочим столам можно узнать из нормативных документов ГОСТ 20400 и ГОСТ 22046.

Если вы не уверены в своем мастерстве и представленная инструкция кажется слишком сложной, лучшим решением будет приобретение уже готового заводского верстака. Ведущей мировой компанией-изготовителем такой продукции является фирма Workbench (Германия), поставляющая на рынок широчайший ассортимент товаров, в котором представлены крупногабаритные, компактные и разборные верстаки для слесарных, столярных и плотницких работ.

Стоимость рабочих столов Workbench варьируется в диапазоне 7-20 тыс. рублей, в зависимости от размеров и функциональности. Для бытовой эксплуатации лучше всего подходит модель Worckbench 110 — это разборной алюминиевый стол с выдвижными элементами для фиксации электроинструментов и вспомогательного оборудования, который отлично зарекомендовал себя среди мастеров во всем мире.
