Николай, Нижний Новгород задаёт вопрос:

Добрый день! Недавно я построил на даче винтовую лестницу на второй этаж. А при изготовлении поручней для нее столкнулся с проблемой. Прямые перила для моей конструкции не подходят, необходима специальная полукруглая форма, так как в семье есть дети и пожилые люди, для которых это имеет огромное значение. Сама лестница у меня сделана из металла, поэтому и поручни я хочу сделать тоже металлическими. Хотя если есть несложный способ согнуть дерево или пластик, то могу воспользоваться и ими. Подскажите, пожалуйста, как согнуть поручень для винтовой лестницы простым способом. Желательно, чтобы я смог это выполнить самостоятельно и как можно быстрее. Заранее благодарен.

Эксперт отвечает:

Здравствуйте! В наше время очень часто вместо маршевой отдают предпочтение строительству винтовой лестницы. Можно, конечно, обратиться к специалистам, которые без особых проблем выполнят ваши пожелания в своей мастерской. Но если вы решили узнать, как согнуть поручень для винтовой лестницы самостоятельно, обратите внимание, что поручни должны быть обязательно прочными и безопасными при эксплуатации. Правила по сгибанию поручня зависят, прежде всего, от материала, из которого вы хотите его изготовить.

Если вы выбрали дерево, то существует два способа по его изгибанию до нужной вам формы. Можно опустить заготовку в кипяток и вымачивать в нем до тех пор, пока древесина не станет полностью мягкой. После этого вы ее выгибаете до формы, которая вам необходима, закрепляете в таком положении и ждете, пока она хорошо просохнет. Целесообразно сгибать этим способом, когда толщина древесины не будет превышать 3 см.

Можно склеивать отдельные детали из тонкого шпона, укладывая их прямо на ступенях вплотную к стойкам, чтобы с точностью повторить изгиб. Готовую конструкцию промазывают клеем, заворачивают в пленку и притягивают струбцинами. Когда клей полностью высохнет, шпон освобождают от зажимов. Готовый поручень, начиная сверху, прикручивают шурупами к каждой стойке.

При работе с деревом помните, что после изгибания материал необходимо обязательно пропитать антисептиком, покрыть слоем олифы, а после ее высыхания и крепления перил залакировать или же покрасить эти детали лестницы.

Перила из пластика можно выгнуть при помощи строительного фена. Горячий воздух направляют на заготовку и постепенно, по мере нагревания, изгибают ее до нужной формы. Главное, чтобы пластик не расплавился. Поэтому контролируйте подачу горячего воздуха из фена.

Для изготовления перил из металла тоже существует два способа. Если у вас есть возможность, то можно нагревать металл в специальной кузнечной печи и с помощью молота придавать ему нужную форму. В домашних условиях можно зажать металлическую полосу в тисках и с помощью молотка придать необходимую форму.

Теперь вы сможете выбрать для себя оптимальный вариант, как согнуть поручни для винтовой лестницы. Все перечисленные методы являются простыми и доступными, позволяющими выполнить работу по сгибанию поручней своими руками в домашних условиях без лишних финансовых затрат.

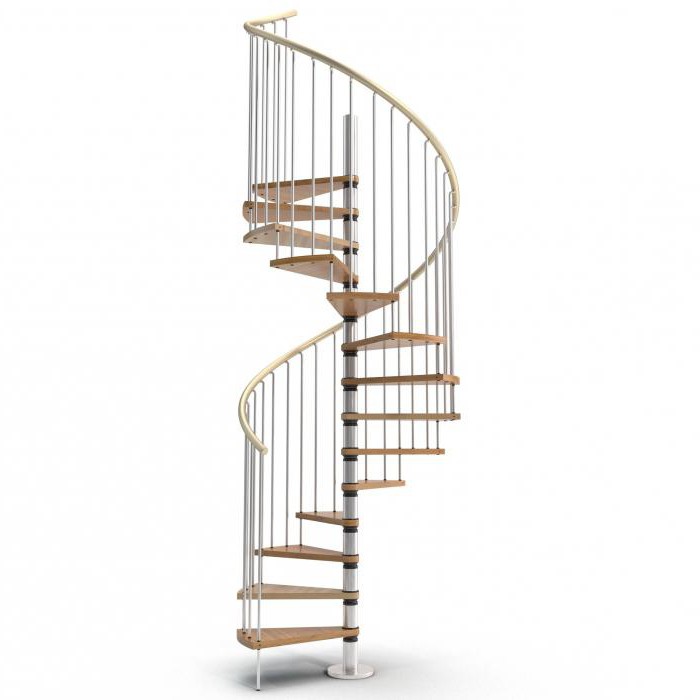

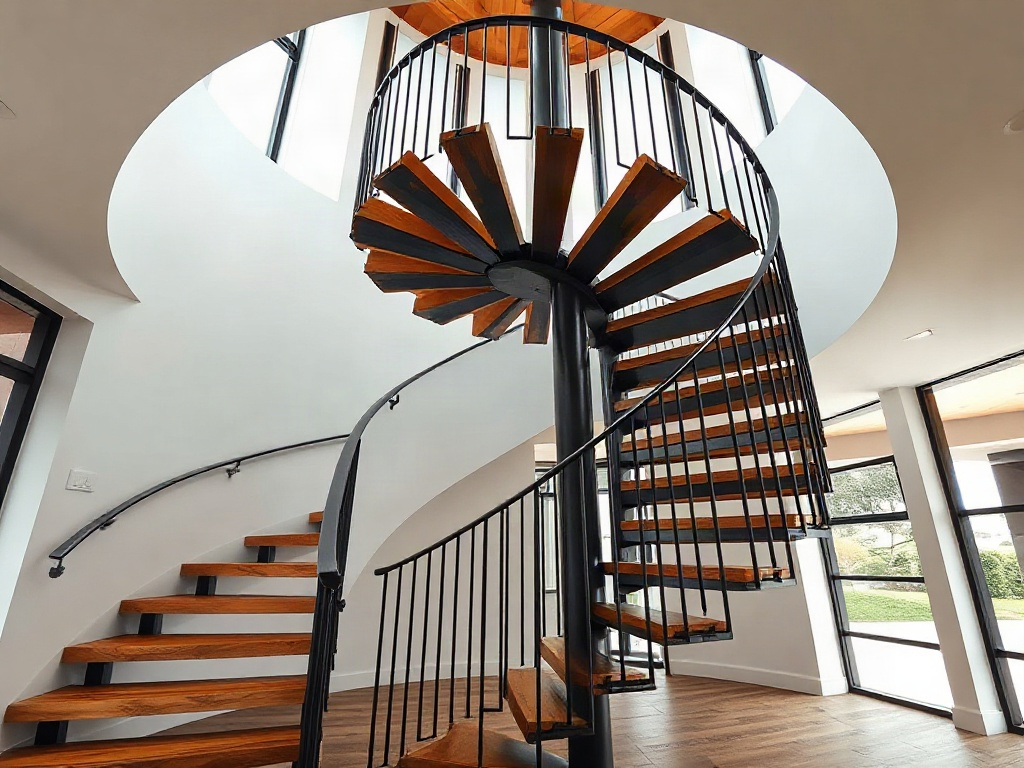

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Виды винтовых лестниц:

• с опиранием на стену и опорную конструкцию;
• с опорой на специальные опорные стойки.
• с опорой на ограждение или на изогнутые тетивы;
• с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

• Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
• При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
• В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
• Конструкции можно размещать как у стены, так и посередине комнаты;
• Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

• Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
• Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.

Зная, как изготовить винтовую лестницу своими руками - вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше , чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

• оборудовать лестницу дополнительной защитой;
• ограничить доступ к опасным элементам;
• выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры , придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

• какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
• затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
• после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
• затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
• с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

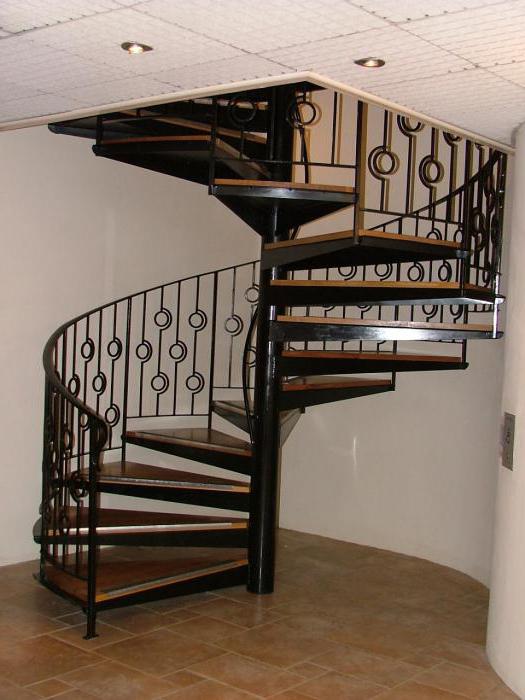

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

Если вами будет обустраиваться винтовая лестница своими руками, чертеж предварительно обязательно должен быть подготовлен, это позволит осуществить работы, избежав ошибок. В качестве особенности такой конструкции выступает то, что ступеньки укрепляются радиально. Это касается реального или воображаемого центра. Если спроецировать лестницу на поверхность пола, то можно будет получить многоугольник или окружность. Может быть изготовлена винтовая лестница своими руками из металла, чертежи обязательно перед этим стоит рассмотреть. Выбирая такие конструкции, можете предпочесть одну из разновидностей системы. Таким образом, ступеньки могут опираться на центральную стойку и на поверхность стен по периметру. Они могут крепиться в других вариантах только на опорную стойку, которая располагается в центре. Ступеньки в некоторых случаях опираются на ограждение или гнутые тетивы, помимо прочего, они могут быть защемлены в опорной стойке.

Особенности изготовления

Если будет возводиться винтовая лестница своими руками, чертеж вам позволит произвести работы правильно. Вы можете позаимствовать тот или иной вариант из данной статьи. Подобные конструкции занимают незначительное пространство, например, при ширине ступеньки в 1 метр диаметр конструкции будет равен 2,2 метра, сюда включена и центральная опора. По факту конструкция будет занимать меньше 2 квадратных метров на поверхности пола. Конструируя изделие, можно придать ему разный угол наклона, наиболее часто он не превышает 45 градусов.

Что необходимо знать перед началом проведения работ

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Подготовка материалов

Если будет изготавливаться винтовая лестница своими руками, чертеж для нее вы можете рассмотреть, прочитав данную статью. Однако не менее важно ознакомиться с технологией проведения процесса и подготовить все необходимые материалы. Ограничиваться в выборе материала не стоит: подойдут среди которых можно выделить клен, бук, а также дуб. Можно запастись профилированным или листовым металлом.

Проектирование лестницы

Конструкция должна быть лишена подступенка, который представляет собой вертикальный элемент, расположенный между соседними ступенями. Это позволит исключить соскальзывание ноги при передвижении. Ступень в средней части должна быть равна 20 см или больше. Надо признать, достаточно часто сегодня изготавливаются винтовые лестницы своими руками. Чертежи, фото помогут вам определиться с выбором конструктивных особенностей. Для того чтобы обеспечить надежность узла крепления ступеней, диаметр средней опорной стойки должен составить пять сантиметров или больше. Высота между ветками должна превышать рост человека, этот показатель эквивалентен двум метрам или больше. При этом не придется наклоняться при использовании подъемного механизма. Что касается полного поворота, то в нём должно быть не меньше 12 ступеней.

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей. Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр - 220 см, внутренний диаметр - 20 см, общий угол поворота - 510 градусов, толщина каждой ступени - 5 см, высота ступени - 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени - это 100 сантиметров.

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Когда изготавливается винтовая чертежи вам предстоит подготовить самостоятельно или заказать у профессионала. На следующем этапе на стальной сердечник нужно надеть цилиндрический элемент и стартовую ступень. По тому же принципу устанавливаются остальные элементы. После того как удалось собрать центральную стойку и ступени, следует зафиксировать верхнюю площадку. Далее устанавливаются стойки для перил. Стальной болт-сердечник проходит через две ступени и заканчивается несколько выше самой верхней ступени.

Заключительные работы

Вами может быть изготовлена винтовая лестница своими руками из металла, однако для этого необходимо обладать навыками работы со сварочным аппаратом. Если вы решили использовать древесину, то на последнем этапе можно произвести окрашивание. Для начала поверхность лестницы зачищается наждачкой, после очищается от пыли и покрывается морилкой.

Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после - шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.
