В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Посмотреть один из вариантов системы можно в видео.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м 2 . Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. — не ниже М-350.

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Частного дома владельцы предусматривают монтаж водяного теплого пола . Будет он в одной комнате или сразу во всем коттедже, зависит от семейного бюджета и желания владельцев. Но его достоинства переоценить трудно - в процессе эксплуатации можно забыть о теплых носках и простудных заболеваниях у детей и взрослых. Если все денежные средства потрачены на строительство, но мечты о теплом поле не оставляют хозяев, нужно засучит рукава и самим приступать к работе. Для укладки потребуется немного времени, минимальные навыки в строительстве и полезная информация.

Что такое теплый пол в частном доме?

Сделать теплый пол водяной своими руками - это создать систему искусственного подогрева, которая обеспечивает нагрев воздуха снизу. В этом случае пол служит отопительным прибором, поддерживающим заданный температурный режим. Он обеспечивает тепловой комфорт и соответствует всем требованиям технологического процесса.

При обустройстве подогрева пола в частном доме в основном рассматриваются следующие варианты подогрева:

• Электрический пол;
• Электро-водяной пол;
• Классический водяной пол и использованием труб и котла.

Последний вид обогрева жилого помещения используется при строительстве чаще всего. Его главное преимущество - рентабельность при конструировании, в процессе использования и при возможном устранении неполадок. Рассмотрим главные достоинства водяного пола:

1. Безопасность . Горячие трубы изолированы от человека нескольким слоями строительных материалов - вероятность получить ожог кожи исключена.
2. Экономия . Потребление электроэнергии сокращается на 25-30%. Расходы на обустройство теплого водяного пола окупаются в течение года.
3. Удобство и комфорт . С помощью регулятора владельцы могут установить оптимальный температурный режим: на уровне 20-30 см от пола - 20-22°C, на уровне 1,5 м - 18-28°C.
4. Долговечность . Правильно установленная система отопления способна функционировать без ремонта и технического обслуживания 25-40 лет.

Главным недостатком водяного пола относится возможность нарушения гидроизоляции при самостоятельной установке. Какие еще недостатки есть у системы отопления:

• Труднодоступность . Если все-таки произошел прорыв трубы, то для устранения нарушения придется вскрывать весь пол.
• Установка дополнительного оборудования . Потребуется приобретение радиаторов при обустройстве теплого пола только одной комнате.

Три способа установки теплого водяного пола

Прежде чем приступить к самостоятельной установке теплого пола, необходимо выбрать способ, который будет оптимально соответствовать конструкции дома и строительным навыкам его владельца. Есть три варианта систем: полистирольная, деревянная, бетонная.

При сооружении деревянной системы можно существенно сэкономить и использовать материалы, оставшиеся после строительства дома: доски, плиты МДФ, куски фанеры.

Этапы конструирования:

1. На деревянную основу пола укладывают деревянные бруски 15 см длиной, оставляя между ними расстояние соответствующее диаметру труб;
2. Следующим слоем станут термораспределительные пластины, которые закрепляют шурупами. Пазы пластины должны плотно войти в пространство между деревянными брусьями;
3. Поверх конструкции укладывают плотную пленку из полиэтилена;
4. Заключительный этап - крепление листов гипсокартона.

Выбирая в строительном магазине термораспределительные пластины, стоит обратить внимание на наличие защелки. При ее использовании прилегание поверхностей всех элементов конструкции будет наиболее тесныv, а это напрямую скажется на объеме теплоотдачи.

Полистирольная система более всех других подходит для самостоятельной установки теплого водяного пола. Полистирольные теплоизоляционные плиты оснащены специальными защелками для надежного сцепления. Уложив на деревянную основу сцепленные плиты, получают цельную конструкцию с ровной поверхностью.

В пазы плиты укладывают трубы. Применения креплений не потребуется - трубу фиксируют легким нажатием до полного входа в паз. Осталось уложить сверху пластины из металла и все готово к монтажу напольного покрытия.

Бетонная система используется чаще всего из-за своей относительной дешевизны, доступности материалов и надежности.

Очередность укладки слоев:

1. Стяжка из песка и цемента;
2. Гидроизоляционный материал;
3. Теплоизоляционный материал;
4. Трубы отопительной системы;
5. Армирующая сетка и (или) крепления из пластика;
6. Смесь бетона с пластификаторами;
7. Напольное покрытие.

Такой способ подойдет для владельцев домов, которые ранее работали с бетоном и имеют необходимое оборудование для его изготовления.

Список необходимых материалов

Прежде как сделать водяной теплый пол своими руками, нужно ответственно подойти к выбору комплектующих. Во-первых, приобретая материалы, попросите продавца показать сертификаты на продукцию. Во-вторых, перед посещением магазина составьте список необходимых стройматериалов, тогда Вы не купите лишних труб или фиксаторов. Вот что потребуется при монтаже системы отопления:

• Демпферная лента . Это вспененный полиэтилен для компенсации температурного расширения. Укладывается между краями стяжки и стеной. Обладает теплоизоляционными и шумоизоляционными свойствами.
• Теплоизоляционные материалы . Сейчас существует огромный выбор материалов для теплоизоляции в любых ценовых категориях. При монтаже водяного пола можно использовать листовой пенополистирол. Вместе с демпферной лентой пенополистирол обеспечит оптимальную отдачу тепла трубами отопительной системы.
• Гидроизоляционные материалы . Плотная полиэтиленовая пленка предотвращает нежелательную протечку. Старайтесь при укладке использовать цельный кусок материала. Если площадь помещения большая, то края пленки необходимо скрепить скотчем.
• Сетка армирующая мелкоячеистая . Размер ячеек сетки должен быть 150 кв. мм, сечение прутка 4 мм. Материал используется для придания прочности стяжке и крепления труб.
• Трубы . Если сертификат качества гарантирует целостность в течение 20 лет и более, можно смело делать покупку независимо от материала, из которого продукция изготовлена. Для хорошей теплоотдачи подойдут трубы диаметром 2 см.
• Крепления . Подбор креплений не составит труда - в строительных магазинах есть пластиковые или металлические, любых форм и размеров.

Материалы для водяного теплого пола нужно подбирать в зависимости от способа установки.

Перед посещением строительного магазина проверьте, все ли инструменты есть в наличии. При проведении монтажных работ не обойтись без дрели и шуруповерта.

Проектирование и расчет параметров теплого пола

Если Вы не уверены, что сможете самостоятельно спроектировать конструкцию теплого водяного пола или подсчитать количество труб в метрах, можно прибегнуть к помощи специалистов или произвести расчеты, используя компьютерные программы. Но сложностей возникнуть не должно, вот некоторые подсказки:

• Нельзя делать один контур пола более 100 м, излишняя длина негативно повлияет на его целостность.
• Длина составляющих контура не должна разниться более чем на 10-12 м. А лучше использовать при монтаже контура равные отрезки труб.
• Чем теплее зимы в Вашем месте проживания, тем больше должно быть расстояние между трубами. Если в самый холодный период столбик термометра не опускается ниже - 20°C, то оптимальное расстояние между трубами составляет 15 см. В условиях суровой зимы трубы нужно расположить через 10 см.

При проведении правильных расчетов у Вас должны получиться следующие параметры: при расстоянии между трубами в 15 см, на один квадратный метр будет израсходовано 6,5 м труб, а при шаге в 10 см - 9,9 м.

Монтаж водяного пола

Как самому сделать теплый пол водяной: все материалы и инструменты находятся под рукой - можно приступать к монтажу. Строители называют сочетание слоев конструкции водяного пола «пирогом», вот его нам и нужно собрать.

Подготовка и утепление поверхности под водяной теплый пол

Как установить теплый пол водяной: прежде всего, нужно очистить поверхность от строительного мусора и сделать бетонную стяжку с использованием армирующей стенки . Качество стяжки проверяют с помощью уровня - если поверхность получилась с изъянами, ее выравнивают мастерком. Формируем пирог далее:

• Теплоизоляционный слой;
• Гидроизоляционный слой;
• Еще один слой армирующей сетки.

Все используемые материалы независимо от выбранного способа укладки должны быть плотно подогнаны по краям друг к другу. Если на стыках образовались щели, можно их убрать с помощью скотча (при использовании пленки) или монтажной пены.

Выбор и установка коллектора

При подборе коллектора ориентируйтесь на размер помещения, где будет располагаться теплый пол, и мощность агрегата. Коллектор должен выполнять следующие функции:

• Поддерживать требуемое давление;
• Контролировать расход воздуха;
• Обеспечивать контроль протока воды;
• Обеспечивать всей системе надежность;
• Контролировать отопление - теплые полы не должны остывать.

Лучше всего приобрести коллектор из латуни или нержавеющей стали , оснащенный запорным краном и температурным датчиком. При монтаже сначала подключите к агрегату трубы подачи воды, а лишь затем трубы с ее оттоком. Можно использовать специальные фитинги или зажимное кольцо с втулкой и гайкой.

Выбор нагревательного котла

При выборе котла нужно ориентироваться на следующие модели:

• Электрические котлы . Самый удобный вариант при обустройстве теплого пола: даже если электричество отсутствует, котел не перестанет работать.
• Газовые котлы . Самая дешевая модель по себестоимости и цене топлива. Недостаток - полы будут холодными, если в магистрали закончится газ.
• Котлы, работающие на солярке . Не подойдут владельцам домов, которые заботятся о состоянии окружающей среды. К тому же потребуется постоянно чистить фильтры.

Сделать теплый пол водяной своими руками в частном доме можно, используя котлы, которые работают на дровах и угле. Если в Вашей местности такого топлива много и оно стоит недорого, то можно приобрести такой агрегат.

Монтаж труб

С помощью хомутов (или алюминиевой проволоки) закрепите трубы на армирующей сетке. При монтаже водяного пола крепления затягивать нельзя - под напором горячей воды трубы незначительно расширяются и могут вибрировать. Начинать монтаж системы водяного теплого пола нужно с труб водоснабжения . Затем между собой крепятся отрезки контура, и в последнюю очередь подсоединяется коллектор.

​

Перед проведением монтажа необходимо подсчитать число выходов у коллектора. Именно столько должно быть контуров на поверхности стяжки.

Заливка стяжки

Как уложить водяной теплый пол под стяжку - прежде чем заливать стяжку, проверьте систему . Для этого потребуется включить отопление и подать воду под давлением 2,7 бар. Если в течение нескольких часов гидроизоляция не будет нарушена, все сделано правильно.

Осталось сделать цементно-песочную стяжку . Заполните пустоты бетоном и выровняйте поверхность, используя строительный уровень. Укладка водяного пола окончена.

1. Обратите внимание, что возможность обустроить такую систему подогрева имеют право только владельцы частных домов. Во многих регионах нашей страны действует запрет на переоборудование в квартирах систем водоснабжения. Неправильный монтаж водяного пола может привести к протечке: соседи по многоквартирному дому останутся в зимний период без отопления. В лучшем случае можно отделаться штрафом, в худшем - оплатить капитальный ремонт поврежденных помещений.
2. При установке водной системы требуется предусмотреть конечный вариант покрытия пола: мрамор, гранит, базальт обладают отличной теплопроводностью - в доме будет всегда комфортно. А вот деревянные полы и ковровые покрытия плохо распределяют тепло от нагревательного элемента. К тому же дерево будет рассыхаться, а синтетические ковры способны выделять вредные вещества в окружающее пространство.
3. Качество установки теплого пола будет выше, если Вы максимально выровняете его основание. Общее количество неровностей на поверхности должно варьироваться в пределах 5 мм.

Теплые водяные полы в частном доме устанавливаются уже относительно давно и за это время успели на практике показать свои преимущества и недостатки. Прогресс не стоит на месте, в настоящее время появляются принципиально новые системы подогрева пола, но и водяные до сих пор не теряют привлекательности среди застройщиков. Во время выбора конкретного решения необходимо внимательно анализировать фактические особенности строения, взвешивать свои желания и возможности.

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель. Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

1. Качество утепления конструктивных элементов помещений. Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе. Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.



2. Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.



3. Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.



На основании предварительных расчетов выбирается мощность отопительного котла.

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.



2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.



3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.



4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.



Важно. Каждая пластиковая труба имеет минимальный радиус изгиба, во время выбора монтажной схемы следует учитывать это значение.

Радиус изгиба указывается в инструкции производителя, опытные монтажники советуют по возможности увеличивать его. Чем меньше радиус, тем больше завихрений имеет поток жидкости, тем выше общее сопротивление со всеми негативными последствиями.

Типы монтажных схем

План расположения труб для системы отопления надо составлять не спеша. Ошибки могут становиться причиной появления очень неприятных проблем во время эксплуатации строения, их устранение – дорогое и сложное занятие. Намного целесообразнее предусматривать последствия решений на несколько шагов вперед. В настоящее время профессиональные монтажники систем подогрева пола рекомендуют использовать три схемы. Каждая имеет свои особенности, сильные и слабые стороны. Окончательное решение нужно принимать лишь после тщательного анализа всех факторов.

Таблица. Варианты контуров водяного пола

Тип схемы контура	Краткое описание особенностей обустройства и эксплуатационных характеристик
	Особенность – трубы укладываются двойной спиралью, которая копирует геометрию пола помещения. Первые витки делаются с удвоенным шагом, обратка уменьшает этот размер в два раза и доводит до рекомендованных значений. Плюсы монтажной схемы – минимизируется расход материалов и обеспечивается равномерный нагрев помещения. Минус – сложность монтажа, на основании необходимо делать предварительную разметку.
	Чаще всего применяется в небольших помещениях прямоугольной формы. Позволяет акцентировать отдельные зоны нагрева. Недостатки – существенная разность температуры нагрева пола на входе и выходе теплоносителя.
	Наиболее сложная конструкция, рекомендуется применять в больших помещениях, у которых есть неотапливаемые площади. Дает возможность монтировать теплый пол с различными температурами нагрева отдельных зон, сокращает процент неэффективно использующихся труб.

Важно. Выбор метода подключения системы должен учитывать тип и технические характеристики монтажной схемы.

Способы подключения системы теплого пола

Используются четыре схемы подключения систем обогрева, каждая имеет свои требования и возможности. За счет правильного решения вопроса надо добиться следующих параметров отопительной системы.

1. Температура теплоносителя не должна превышать +55°С, в противном случае возможно коробление напольных покрытий, а материалы из натурального дерева трескаются. На практике нагрев рекомендуется ограничивать до +35–45°С.



2. Даже при подключении к общедомовой системе отопления монтажные схемы должны иметь отдельный циркуляционный насос. Только с его помощью можно точно выдерживать заданные параметры функционирования отопительных систем.



3. Размеры контура должны предусматривать перепад по температуре на входе и выходе теплоносителя не более 10°С. В противном случае будет заметна неравномерность нагрева отдельных участков комнаты. Температура поверхности с учетом назначения помещения и типа подогрева должна колебаться в пределах +26–31°С.



4. Скорость движения жидкости не может превышать 0,6 м/сек. Это связано с тем, что высокие скорости движения теплоносителя увеличивают риски образования протечек из-за дополнительных нагрузок на все соединения.

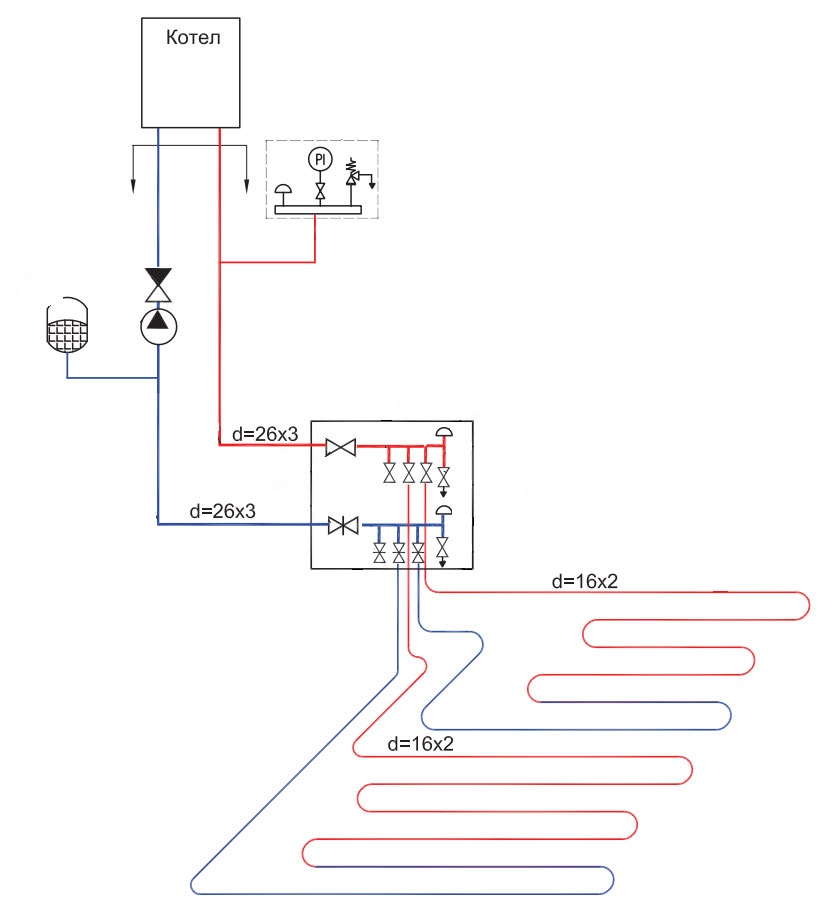

Подключение системы непосредственно от теплогенератора

Это может быть как газовый или электрический, так и твердотопливный котел, главное условие – мощность оборудования должна минимум на 25–30% превышать мощность нагрева пола при максимальных нагрузках. Горячий теплоноситель из котла поступает в распределительный коллектор системы и далее к каждому отдельному контуру. Котел имеет свой насос и узел ручного или автоматического управления.

Важно! Для такой схемы подключения настоятельно рекомендуется устанавливать специальный конденсационный котел для охлаждения обратки. Дело в том, что для всех типов котлов оптимальным считается низкотемпературный режим функционирования – меньше нагревается емкость, больше тепловой энергии отдают продукты горения топлива.

Еще один нюанс. Если вы пользуетесь твердотопливным котлом, то обязательно следует устанавливать буферные накопительные емкости. Они выполняют функцию тепловых гидроаккумуляторов и выравнивают температуру воды на выходе. В твердотопливных котлах конструктивно невозможно постоянно удерживать температуру воды в оптимальных для системы обогрева параметрах. Топливо сгорает с различной интенсивностью, соответственно вода в котле то увеличивает, то уменьшает температуру.

Подключение к общедомовой системе отопления

Довольно спорный вариант, во многих случаях требуется специальное разрешение управляющей компании, а они дают их очень неохотно, и не только по субъективным причинам. Дело в том, что во время проектирования строения подключение дополнительных потребителей тепловой энергии не предусматривается, все элементы системы, начиная от диаметров центральных магистральных труб и кончая разводкой по квартирам, не могут обеспечивать оптимального движения воды. Как следствие, велики риски полной разбалансировки отопления многоквартирного дома.

Если вам удалось получить такое разрешение, то индивидуальную систему подогрева пола можно подключить при помощи трехходового клапана. Вода в батареях центрального отопления нагревается до +70–80°С, такой горячий теплоноситель нельзя подавать в систему. Как снизить температуру? При помощи трехходового клапана холодная обратка подмешивается к горячей воде. Температура и количество контролируется в автоматическом режиме. После смешивания теплоноситель по своим параметрам пригоден для заполнения системы подогрева пола и все работает в рекомендованном режиме.

Недостаток такого способа – наличие температурных колебаний нагрева, что оказывает негативное влияние на комфортность пребывания в помещениях.

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Подключение для каждой отдельной петли

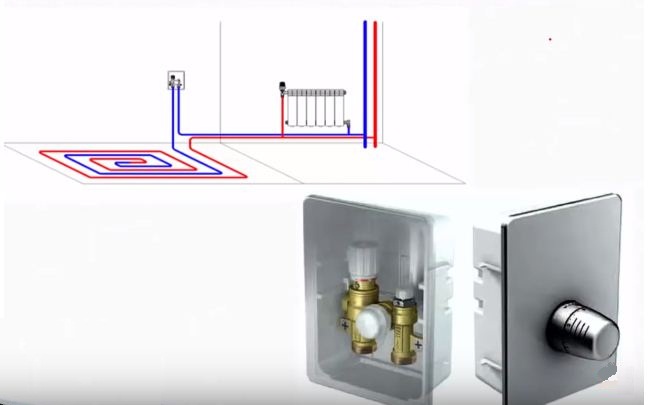

Так называемые термомонтажные комплекты. Небольшие коробки, внутри которых есть ограничители по температуре воды носителя и воздуха в комнате. Подключаются к батареям центрального отопления, могут обеспечивать теплом небольшие системы площадью не более 15 м2. Преимущества – низкая стоимость, простота подключения и обслуживания, возможность функционирования от любой батареи. Недостаток один, но очень существенный – температура теплоносителя в системе подогрева пола точно такая же, как и в батарее. Рекомендуется устанавливать в лоджиях, коридорах, санузлах и технических помещениях, в которых не требуется поддерживать стабильные параметры микроклимата.

На каком варианте останавливаться, решает владелец дома. Если у вас нет достаточных знаний, то рекомендуется проконсультироваться с профессионалами.

Ошибки при подключении монтажных схем теплого пола

Никакой самый правильный расчет монтажной схемы не даст положительного эффекта, если во время установочных работ допускаются технические ошибки.

Неправильные расчеты тепловых потерь

Это важные исходные данные, в обязательном порядке учитываются при монтаже любого типа отопления, а не только полов. Расчет сложный с инженерной точки зрения, не каждый обыкновенный монтажник может их выполнить. Надо знать не только формулы, но и уметь пользоваться СНиПом, специальным таблицами и научной литературой. На глаз угадать значения очень сложно, в итоге получается, что система подогрева полов работает неэффективно: в помещении очень холодно или наоборот, коэффициент полезного действия заметно уменьшается. Кроме того, если нагрузки на элементы системы критические, то она быстро выходит из строя, а это влечет за собой значительные финансовые потери.Шаг трубы должен учитывать количество теплопотерь, он влияет на величину дополнительного тепла, подаваемого в помещения. Новичкам такие работы не выполнить, нужно обращаться к дипломированному специалисту.

Плохая теплоизоляция основания пола

Неопытные монтажники считают, что тепло и так поднимается вверх в комнату, нет надобности терять время и силы на работы по теплоизоляции основания. Это очень серьезное заблуждение, значительно уменьшающее эффективность использования полов с водяным подогревом. Почему? Примерно 85% тепловой энергии от горячего тела к холодному передается во время прямого контакта. Это так называемая теплопроводность, и чем больше плотность тел, тем выше значения. А воздухом (конвекцией) передается всего ≈ 10% тепловой энергии. Это значит, что пока воздух в комнате будет нагреваться, значительная часть тепла уйдет на нагрев плит перекрытия.

Отсутствие демпферов

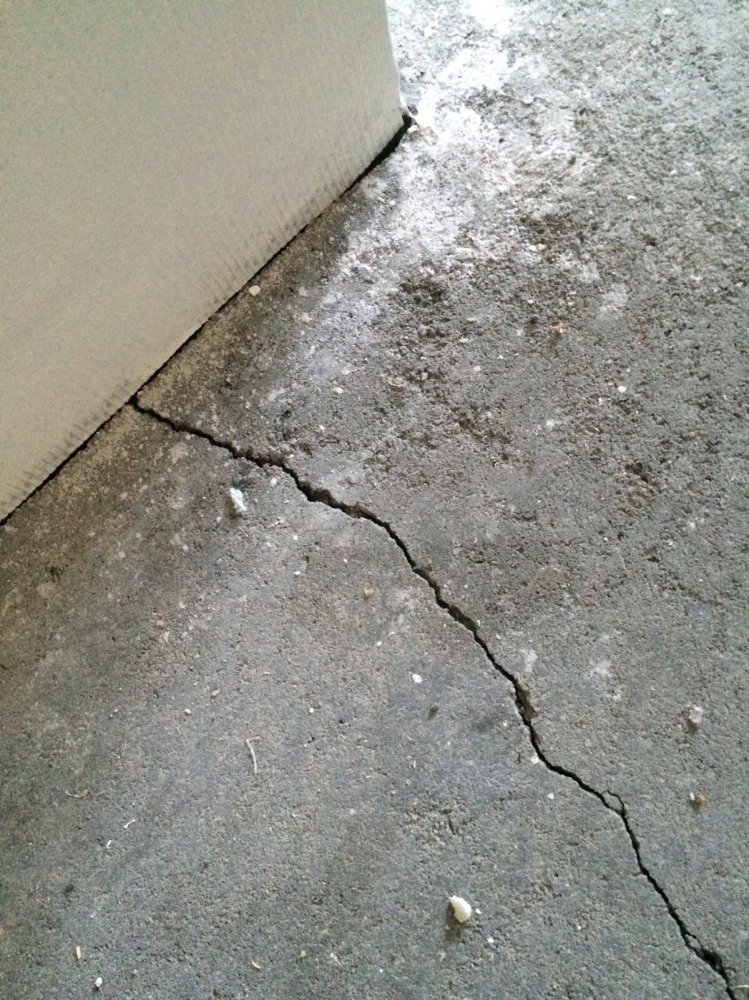

На водяной теплый пол обязательно делается цементно-песчаная стяжка, она защищает тонкие пластиковые трубы от деформации. Бетон имеет высокие коэффициенты теплового расширения, если не предусматривать демпферов по периметру помещения, то стяжка будет с большим усилием упираться о стены.

Аварийные протечки водяной системы подогрева пола – крайне нежелательное последствие монтажного брака.

Большая длина контуров, неправильно выбранные схемы

Чем длиннее и извилистее трубопровод, тем больше гидравлическое сопротивление. Всю систему обслуживает один насос, вода в каждый контур подается под одинаковым давлением. При большой разнице сопротивления контуров сильно отличается и температура пола в каждой комнате. А если помещение большое по площади и для него выбрана комбинированная схема, то в ней будет ощущаться разность нагрева отдельных участков.

Вывод

Теплые полы с водяным нагревом в настоящее время заслуженно считаются устаревшей конструкцией с большим количеством недостатков. По возможности монтируйте более современные системы, они не имеют вышеописанных проблем и недостатков.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Теплые полы водяные: монтажные схемы в частном доме

Вы узнали, какие монтажные схемы рекомендуются использовать для теплых полов в частном доме. От правильности выбранных вариантов во многом зависит комфортность пребывания в помещениях, они изменяют фактический коэффициент полезного действия. Как влияют на этот показатель материалы финишных покрытий, есть ли какие-то ограничения по их использованию? Эти и другие вопросы полностью раскрываются в статье на страницах .

Применять пол с подогревом для создания более комфортных условий стали еще во времена Древней Греции. В современном мире с развитием технологий все значительно проще. Теплый настроенный пол в квартире применяется в любых климатических условиях. В зависимости от понижения температуры за окном, это полноценная или дополнительная система отопления.

Самым дешевым и экономически выгодным считается водяной теплый пол в доме. Теплоносителем является вода, подогреваемая котлом, а при проживании в квартире – центральным отоплением.

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

• проектировки;
• утепления;
• укладки труб;
• стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Диаметр трубы и шаг укладки водяного теплого пола зависит от окружающих условий и рассчитывается при проектировании. Имеет смысл заказать проект в специализированных организациях. При неверных расчетах теплые водяные полы в частном доме будут работать плохо.

Утепление водяного отопления

Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.

Между основанием и утеплителем обязательно располагается гидробарьер. Он предохраняет пол от проникновения из земли влаги. Выполняется перекрытие из полиэтиленовой пленки. Если стелются куски, то они накладываются внахлест, и все швы проклеиваются скотчем.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.

Наибольшей популярностью пользуются следующие утеплители:

• Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.

При отсутствии плит нужной толщины можно уложить более тонкие в два ряда, проклеивая их между собой.

• Минеральная вата. Ею пользуются при создании водяного отопления в деревянных домах. Она очень хорошо сохраняет тепло и заполняет все пространство. Недостаток – в гигроскопичности, необходимо надежно защищать ее от влаги.

• Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.

По периметру стен весь пирог теплого пола отделяется демпферной лентой. Она прокладывается вдоль всех стен, остатки обрезаются после выполнения стяжки. Лента служит компенсатором температурных напряжений.

Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.

Укладка труб

Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.

Трубы диаметром более 20 мм не используют. Чтобы отрегулировать в них нужное давление воды требуются очень мощные котлы и насосы. Это нецелесообразно с точки зрения расходов энергоресурсов.

Для монтажа используют две схемы укладки труб водяного отопления:

• Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
• Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.

Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.

Для лучшего утепления водяного теплого пола в частном доме между пристеночным трубопроводом и следующим витком шаг укладки труб должен составлять 5-7 см, далее, как регулировать раскладку труб водяного теплого пола просчитывается в составленном плане.

Крепятся трубы при помощи специальных направляющих. Еще используют армированную сетку. Ее располагают над утеплителем, и уже к ней при помощи проволоки или пластиковых хомутов крепят трубы.

При креплении для поворота используют не менее 3 скоб

При нагревании и заполнении водой труба немного расширяется. Прикрепляя их, необходимо это учитывать, оставляя небольшой зазор.

При использовании профильных плит, трубы просто укладывают в пазы или между бобышками. Длину трубы не рекомендуется превышать больше 100 м. Оптимальным считается 60-80 м. Если помещение большое, нужно укладывать много контуров отопления.

Коллектор

Одним из основных элементов является коллектор. Он подключает контура труб к отоплению. Все контура должны иметь одинаковое сопротивление. Коллектор представляет собой два патрубка, к которым подключаются контура отопления, присоединяющиеся к обрату и подаче котла.

Температура водяного теплого пола находится в пределах 35°С. Чтобы настраивать и плавно изменять температуру, к коллектору подсоединяют смеситель и термореле.

Коллектор должен быть установлен над уровнем отопления для возможности выхода воздуха из системы через специальный воздух отводный кран. Есть смысл оборудовать его двумя запорными вентилями для возможности ремонта или замены деталей без слива воды.

Трубы присоединяются к коллектору опрессовыванием. Прежде чем залить теплый водяной пол, проверяют герметичность. Система наполняется водой или воздухом, давлением 1,5 рабочего, и оставляется на двое суток.

Давление может незначительно уменьшиться за счет небольшого растяжения труб.

Выполнение стяжки

После проверки герметичности начинают заливать теплый пол.

Стяжка для теплого пола бывает разных видов:

Бетонирование (мокрый способ)

При выполнении используют раствор бетона или цемента с добавлением гранитного отсева.

Песок в составе бетонной стяжки над водяным теплым полом не используют из-за его малой теплопроводности.

Для увеличения срока эксплуатации заливка теплого пола армируется. Для этого подходит металлическая или пластиковая армированная сетка. В интернете есть много пошаговых инструкций, как правильно залить теплый пол. В состав стяжки добавляют пластификатор и полипропиленовое полотно. Это значительно увеличивает срок службы.

Когда выполняется стяжка под теплый водяной пол, трубы находятся под давлением.

Толщина стяжки для водяного теплого пола зависит от последующего покрытия и варьируется между 3 см и 7см. Если выполнялось несколько контуров, то заливка водяного теплого пола вокруг каждой части выполняется раздельно. Между ними располагают компенсационные швы из демпферной ленты. Залитая стяжка теплого пола сохнет в течение месяца. Для равномерной просушки и качественного схватывания ее надо иногда поливать водой.

Полистирольная система

При этой системе укладки получается водяной теплый пол без стяжки. Она используется при создании отопления в деревянных модульных домах и для утепления междуэтажных перекрытий.

Трубопровод монтируется на полистирольные или деревянные плиты с пазами без бетонной стяжки.

Когда используется дерево, чаще применяется утеплитель под водяной теплый пол в виде минеральной ваты, уложенной между лагами.

Положив трубу в паз, сверху ее закрывают алюминиевыми пластинами, которые крепятся к плитам специальными замками. При сборе теплого пола под плитку надо дополнить пирог плитой ДСП, влагостойкой фанерой или ГВЛП. При использовании ламината, его кладут на алюминиевый профиль.

Чаще используется бетонирование стяжки для теплого пола. Заливаемый раствор лучше держит тепло, при таком монтаже теплые полы в доме прослужат более 50 лет. Когда, в силу обстоятельств это невозможно, то применяется сухая стяжка, хотя теплоотдача будет хуже.

Для покрытия теплых полов лучше всего подойдет каменная или керамическая плитка. Она легко прогревается и хорошо держит тепло. Еще используют для пола ламинат или линолеум. Такой напольный материал обязательно должен иметь отметку о возможности их использования с теплыми полами.

Приложив старания и вложив некоторые средства, можно надолго утеплить свой дом. Существует много источников информации, как правильно сделать теплый пол. Важен оптимистический настрой и умение. Теплый пол принесет комфорт многим поколениям живущих в доме домочадцев.

Комфорт и уют в доме в холодный период года зависит от температурного режима помещения. Плохо отапливаемые квартиры, холодные полы создают угрозу простудных заболеваний членов семьи. Одним из средств, поддерживающих стабильную температуру жилого помещения являются теплые полы. Не всегда и не у всех хватает денежных средств, чтобы вызвать мастеров для их установки. Важно научиться делать теплый пол водяной своими руками. Сегодня мы расскажем вам об этом.

Что представляет собой теплый водяной пол

Водяной теплый пол- целая система современного отопления, заменяющего радиаторы.

Схемы теплого пола водяного

Самой простой монтажной схемой укладки является змейка .

Трубы проводядтся от коллектора в виде петель, охватывая всю площадь комнаты. Каждая петля идет от одной стены до другой, сменяя предыдущую. Этот способ позволяет полностью прогреть только часть комнаты. Горячая вода поступает лишь с оной стороны. Проходя по всей отопительной системе, она теряет тепло. Остывший трубопровод недостаточно прогревает удаленную от теплоносителя часть помещения.

Схема водяного теплого пола змейкой в частном доме –трудоемкий процесс. Перепады температур в двойной змейке уменьшаются, но монтаж остается трудоемким.

Самым известным способом укладки труб считается спираль, по-другому улитка. Она равномерно прогревает все помещения в доме.

Спираль охватывает весь периметр помещения, начиная от краев постепенно подходит к центру, а далее от центра в противоположную сторону. Шаг 10 мм позволяет избежать тепловых ям. Монтаж этим способом достаточно легкий, его может выполнить один человек без помощника.

Улитка удобна тем, что изгиб труб в ней незначителен. Спираль можно сделать в любой части комнаты, обогнув трудные места. Она может утеплить холодные пространства помещения-у наружных стен, у входа на веранду. Плюсом данной схемы будет и возможность установления любого шага между трубами.

Существует комбинированный способ укладки труб – сочетание змейки и спирали . Змейку можно установить, например, у входа, где не требуется особого тепла, а улитку-в центральной части помещения, чтобы создать тепловой комфорт

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров. Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация.

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка для теплого водяного пола

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Стяжка в теплом поле водяном предохраняет трубы от внешнего воздействия, препятствует разгерметизации труб. Она обладает хорошей теплоотдачей: получая от труб тепло, передает его воздуху в помещении.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы: ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Дерево при повышенной температуре рассыхается. Поэтому прогревать контуры выше 27 градусов не нужно.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов. Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить.
