Когда дело в ремонте доходит до ровности помещения, тогда следует выбирать отделочный материал. Гипсокартон зарекомендовал себя со всех положительных аспектов. Он прочный, хоть и хрупкий; экологически чистый – в его составе отсутствуют вредные вещества; идеальная ровность поверхности и , и . При помощи с интересной подсветкой, элементы мебели и сама мебель, и . Гипсокартон применяется не только в обычных комнатах, но и в , в ванной, и . Следует только правильно соблюдать .

Водонагреватель на стене из гипсокартона Применение приводит к идеальному дизайну, который будет радовать жильцов не один день. Многие люди применяют для нагрева воды бойлер. Как повесить водонагреватель на гипсокартон? Что следует применить для того, чтобы не сломалась гипсокартонная поверхность? Как закрепить бойлер на стене? Повесить водонагреватель на гипсокартон в общем объеме работ не составляет труда. Здесь есть ключевой момент – соблюдать поэтапность работ.

Изначально следует знать о том, что существует 2 вида бойлеров:

1. Проточный. В нем протекает и нагревается струя воды.
2. Накопительные нагреватели. В них собирается вода и после нагревается.

Первый тип идет с малым весом и параметрами,они маленькие. С этими нагревателями нет проблем, поскольку есть множество приспособлений, с помощью которых гипсокартонная стена может выдержать до 10 кг. Но из-за высокого потребления электроэнергии они не пользуются спросом.

Второй тип нагревателя является экономным во всех смыслах: электроэнергия, вода. Они объемные и тяжелые (нагреватель на 80 литров воды весит 100 кг.). Чем больше литров воды в нем помещается, тем больше нагреватель.

Монтаж этого типа требуется делать размеренно, поэтапно не спеша. Применять для этих нагревателей материалы стоит качественные и отвечающие всем эксплуатационным характеристикам. Для фиксации нагревателя на стену из гипсокартона есть несколько видов монтажа.


Перед тем как приступить к монтажу водонагревателя, следует выполнить некоторые подготовительные работы.

Место для водонагревателя

Выбирая место для бойлера, следует учесть некоторые факторы:

1. Его прямые функции: он может быть установлен либо в кухне, либо в ванной комнате, изредка его устанавливают в санузле.
2. К нагревателю воды должен быть свободный доступ. В любое время можно отключить нагрев воды, поменять температурный режим и другие функции нагревателя.
3. Бойлер не должен мешать при передвижении по квартире. Не следует его вешать там, где он будет мешать мыть посуду или умываться.
4. Возле нагревателя должно быть свободное место. В случае поломки должен быть свободный доступ к его механизму и ремонту.

Практично установленный бойлер на гипсокартонной стене над вытяжкой После данного перечисления можно определиться с местом бойлера, где он будет выполнять свою работу и не мешать окружающим, а в случае поломки его можно будет беспрепятственно обследовать и отремонтировать.

1. Электродрель.
2. , рулетка или метр.
3. Простой карандаш, линейка.
4. Хороший магнит.
5. Строительный пистолет.
6. Сварка. Холодную сварку в этом случае применять нельзя.

Материалы, которые потребуются для монтажа:

Инструменты,которые надо для монтажа бойлера

1. Кронштейны. Их следует брать под определенную модель. Некоторые водонагреватели идут в продажу уже с набором кронштейнов.
2. , химический анкер.
3. Скотч.
4. Профили или деревянные брусья.
5. Металлическая пластина 10 на 10 и обрезанный длинный шуруп до 150 мм. К нему гайка.
6. Силикон.

После подготовки инструментов и набора материалов можно приступать к следующему шагу работы.

Замеры и разметка

После приготовления материалов и инструмента следует приступить к разметке места для будущего бойлера. Для этого следует:

Расстояние между отверстиями измеряется метром или рулеткой. Чертится квадрат с помощью уровня, чтобы все точки будущих крепежей были на одной линии.

Пошаговая инструкция крепления водонагревателя к стене из ГКЛ

Для того чтобы повесить водонагреватель на гипсокартонную поверхность есть два варианта монтажа.
Смотрите в видео как установить водонагреватель на гипсокартон.

Первый вариант: усиление стены

Если место для водонагревателя было выбрано заранее, тогда при должно быть сделано усиление. Он в основном делается из деревянных брусьев или из двойных металлических профилей. После на готовый каркас монтируется ГКЛ. Усиленный каркас примет на себя весь вес водонагревателя. Для проделывания данной работы потребуется химический анкер и пылесос. Анкерный набор состоит из резьбовой шпильки, сетчатой гильзы и химического состава в тубе.

Монтаж каркаса для водонагревателя под гипсокартон Если обогреватель немного весит (до 50 кг), тогда:

Если бойлер тяжелый и большой, следует применить анкера. Делается это так:

1. В местах будущих крепежей следует дрелью с длинной насадкой сделать отверстие через гипсокартон, которое появится в черновой поверхности. Поскольку процесс работы не виден, это следует почувствовать.
2. Каждое из отверстий освобождается от собравшейся строительной пыли. Это можно сделать при помощи пылесоса. Если регулируется мощность, тогда она должна быть максимальной, чтобы убрать абсолютно всю пыль. В противном случае (пыль остается в отверстии) анкер не будет плотно зафиксирован в черновой стене. Делаем отверстия дрелью и очищаем их
3. Далее, в подготовленное отверстие вводится строительный пистолет со вставленной тубой химического раствора анкера.
4. Жидкость закачивается в отверстие черновой стены вслепую, поэтому следует контролировать свои действия.
5. Если отверстие в черновой стене примерно до 10 см (на сверле – останется пыль), тогда следует нажать на «спусковой крючок» строительного пистолета 5-7 раз. Всё требуется делать без наклона, в прямом положении.
   Вводим пистолет с раствором в отверстие
6. На кончик шпильки одевается гильза.
7. Этот крепеж вставляется в отверстие с жидкостью и вдавливается до самого конца.
   Одеваем гильзу на шпильку и вдавливаем ее
8. После этого шпильку следует аккуратно достать. Сделать это надо медленно, чтобы гильза осталась внутри химического состава.
9. После этого отверстие с гильзой опять следует заполнить составом и оставить на 5 минут для схватывания.
10. После пройденного времени шпилька вкручивается в отверстие до упора. Смесь при этом эластичная, способная принять предмет не посыпавшись и не растрескаться. Если пройдет больше времени, тогда шпилька попросту не будет там держаться.
    Вкручиваем шпильку до опора и даем застыть
11. Данную работу требуется проделать со всеми четырьмя отверстиями и оставить всё на одни сутки для полного высыхания раствора и фиксирования крепежа.
12. Последним шагом будет проведена проверка анкера на прочность и установка водонагревателя.


Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые , рекомендуется их заменить полностью или хотя бы участок врезки.
3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

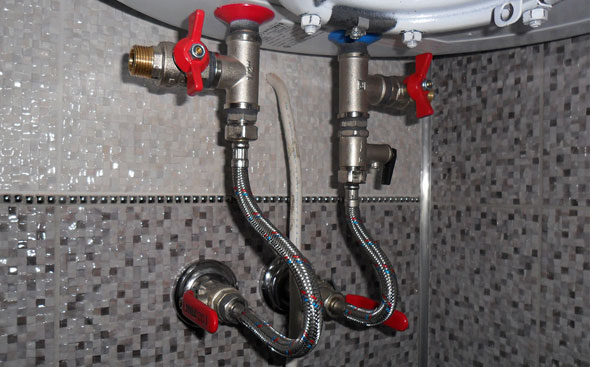

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам . В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

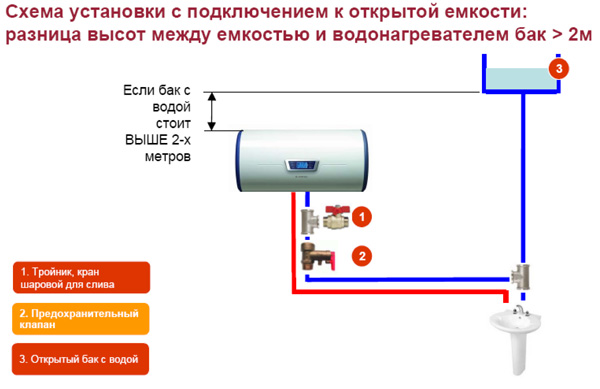

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к электросети

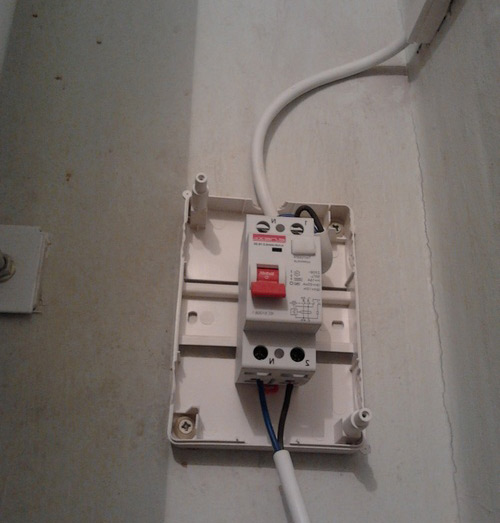

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

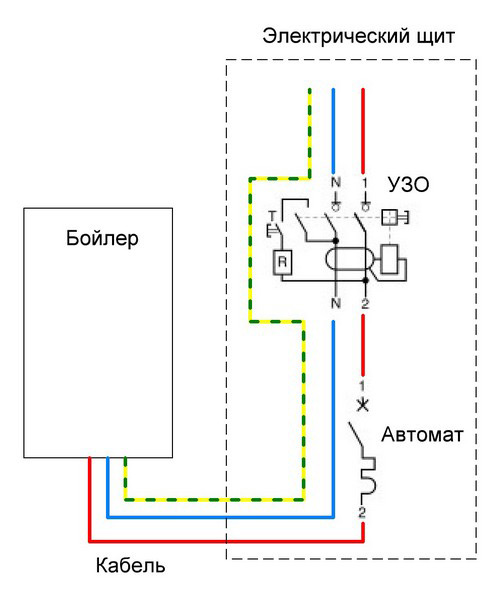

Ниже приведена схема подключения аппарата к сети.

Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Крепление к стене водонагревателя в своей квартире – не самый простой процесс. Чтобы его выполнить требуются специальные знания и навыки. Для подвешивания бойлера на стену, понадобятся дорогостоящие инструменты.

Помимо этого, не следует своими руками крепить бойлер на стены человеку, не имеющему опыта при проведении подобных работ. Лучше воспользоваться услугами специалистов. Статья предлагает познакомиться с этапами выполнения работ.

Прежде чем повесить водонагревательный бак на стену необходимо познакомиться с его устройством.

По схеме накопитель состоит из таких позиций:

• 1 – бак внутренний.
• 2 – ТЭН.
• 3 – анод магниевый.
• 4 – корпус наружный.
• 5 – патрубок для подвода холодной воды.
• 6 – труба вывода горячей воды.
• 7 – термометр.
• 8 – теплоизоляционный слой.
• 9 – термопласт со специальным регулятором.
• 10 – крышка декоративная.
• 11 – лампочка индикаторная.
• 12 – кронштейн для фиксации бойлера к стене.

Установка водонагревателя 100 л на стену начинается с выбора подходящего места для его монтажа.

При этом необходимо знать несколько нюансов:

• Бойлер следует располагать в непосредственной близости с коммуникациями воды и электричества. Это связано с тем, что по водопроводным трубам вода поступает непосредственно в бойлер и греется в нем.

Совет: При необходимости устройства на стене электрического водонагревателя, заранее следует позаботиться о монтаже системы электрообеспечения его в соответствующем проекте.

• Монтаж бойлера лучше выполнять в сантехническом шкафу , это позволит скрыть все устройство, оставив свободное пространство.
• Перед монтажом нагревателя воды на кухне, заранее необходимо предусмотреть наличие достаточного количества свободного места. Для кухонных помещений выпускаются специальные водонагреватели, отличающиеся своими относительно малыми размерами.

Совет: Не следует в ванной комнате выполнять крепление бойлера над самой ванной. Это может привести к неудобствам в процессе его использования.

• При высоком уровне влажности , некоторые устройства быстро выходят из строя.
• Перед креплением нагревателя воды необходимо проверить прочность стены , предназначенную для размещения устройства.
• Идеальный вариант для фиксации бойлера , когда стена возведена из:

1. кирпича;
2. бетонных или иных прочных блоков.

Это связано с большим весом самого устройства, а при наполнении его жидкостью конструкция станет весить еще больше. Всю эту нагрузку должна выдерживать стена. На деревянную стену крепить бойлер нельзя, но надежная изоляция для стен от нагрева, может позволить его использование для таких строений.

Какие элементы нужны для монтажа водонагревательного бака

Крепление водонагревателя на стену можно выполнять с помощью:

• Строительного пистолета.
• Перфоратора.
• Электродрели.

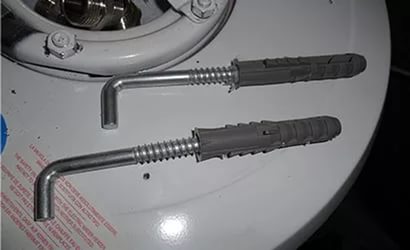

Крепежом для водонагревательного бака используются стальные крючки диаметр, которых более 10 миллиметров и дюбели, закрепляемые строительным пистолетом, что обусловлено габаритными размерами и общей массой конструкции. При отсутствии строительного пистолета, сверлятся отверстия электрической дрелью или перфоратором под специальные шурупы для крепежа, которые показаны на фото.

При наличии на стене слоя штукатурки, при креплении бойлера, можно применять винты длиной примерно 10 сантиметров, пластмассовая их часть должна быть менее 8 сантиметров.

Совет: При подводке воды к бойлеру не следует использовать гибкие шланги и изделия, цена которых не большая – они могут достаточно быстро выходить из строя, что требует их быстрой замены. Лучше потратить больше средств, и приобрести более качественные материалы. Элементы для подводки труб должны быть из меди. Нельзя использовать металлические детали.

• Сам водонагреватель.
• Металлические крючки.
• Дюбели.
• Электродрель или перфоратор.
• Шланги высокого качества.
• Винты.
• Инструкция и схема подключения прибора.
• Кабель сетевой.
• Фильтр, используемый для грубой очистки воды.
• Специальные патрубки.
• Карандаш.
• Пистолет строительный.

Как прикрепить бойлер

Технология монтажа включает:

• Выбор подходящего места для монтажа.
• Сверлятся отверстия для дюбелей.
• В отверстия вставляются на цементе или эпоксидной смоле пробки, используя при этом пластмассовые или деревянные вкладыши. В деревянных пробках сверлятся отверстия диаметрами меньше, чем у шурупов, длиной на 3/4 длины.
• Вворачиваются шурупы и оставляются до полного застывания цемента или смолы.
• Чаще всего на задней поверхности бойлера имеется с фигурными отверстиями в форме замочной скважины, крепежная пластина.
• Головки шурупов или дюбелей вводятся в эти отверстия и закручиваются в стену.

• Для надежности фиксации конструкции, устанавливается еще один дополнительный шуруп, вворачиваемый между двумя уже вкрученными, для опирания нижней части пластины. Это предотвратит прогиб крепежной пластины. Сверху шурупа стоит надеть шайбу, чтобы увеличить прочность фиксации края крепежного элемента.

• Монтируется водонагреватель.
• Определяется надежность электрической проводки в квартире, выбираются материалы и толщина проводов.

Совет: При сомнении, выдержит кабель нагрузку или нет, следует проложить от щитка новый кабель.

• Выполняется заземление.

При правильном монтаже, водонагреватель будет исправно работать длительное время.

Кроме этого:

• В комплекте встроен обратный защитный клапан, который препятствует оттоку воды из водонагревателя.
• На патрубок входа воды накручивается на несколько оборотов предохранительный клапан. Этот процесс требует особого внимания, иначе большая вероятность повреждения стыков патрубков с баком водонагревателя.

Совет: При выполнении монтажа устройства в горизонтальном положении, нужно помнить: располагаться сверху должен патрубок для горячей воды, а снизу – для холодной.

Как подключить бойлер к электросети

При подключении нагревательного бака с водой к электрической сети необходимо:

• Подготовить новый сетевой кабель, для подключения его к щитку питания. Это позволит избежать негативных последствий при использовании нагревателя воды.
• Подключение нужно выполнять в соответствии с цветами оплетки:

1. желтый провод отвечает за заземление;
2. синий – соответствует рабочему нулевому;
3. коричневый – фаза.

• Нельзя для заземления приспосабливать водопроводную или газовую трубы.
• При плохом качестве воды в квартире, желательно приобрести и поставить фильтр для грубой очистки. Иначе конструкция может быстро выйти из строя.

Как на стену повесить электрический водонагреватель

Для монтажа водонагревателя на стену, можно пригласить специалиста.

В их обязанности входят:

• Составить и передать владельцу смету на материалы, используемые при работе.
• Разработать план работ и сделать их оценку.
• При наличии старого устройства выполнить его демонтаж.
• Выполнить крепление бойлера к стене.
• Подключить водопроводные трубы, через которые будет подаваться и отводиться вода.
• Проверить агрегат на работоспособность и продемонстрировать его заказчику.
• Организовать консультации владельцу на все интересующие его вопросы, рассказать о правилах пользования оборудованием.

Как бойлер закрепить на пенобетонной стене

Перед тем как повесить водонагреватель на стену из пеноблоков, нужно приобрести специальные крепления.

Это могут быть:

• Нейлоновый дюбель, имеющий спиралеобразную форму. С его помощью можно крепить довольно тяжелые предметы, которые будут надежно их удерживать.
• При установке на 100 литров электрического бойлера, целесообразнее использовать металлический крепеж.

Примерные варианты крепления:

• С помощью металлического дюбеля.

• Специальным анкером для пенобетона.
• Химическим анкером для пенобетона.

Это наиболее надежный и прогрессивный способ крепления. Такой анкер универсален, может выдерживать довольно высокую нагрузку. Другое его называние клеевой анкер. Несмотря на применение некоторых химических элементов, такой способ фиксации:

1. экологически чистый;
2. устойчив к низким температурам воздуха.

При креплении на химический анкер необходимо:

1. высверлить отверстие, вращая дрель под углом в разные стороны, для расширения канала;
2. отверстие расчищается;
3. заполняется быстротвердеющей смесью.

Так получается конусообразная заглушка, обеспечивающая очень высокую надежность крепления.

В последнее время широкое применение получили электрические нагревательные маты на стену. Как их правильно устанавливать, их преимущества и недостатки показывает видео в этой статье.

При любой конструкции нагревательного устройства можно создать в доме комфортные условия для подогрева воды.

17386 1 7

Как повесить водонагреватель на гипсокартон: 3 несложных способа для самостоятельного применения

Здравствуйте. Сегодня мы поговорим о том, как повесить бойлер на гипсокартон . Тема представляет немалый интерес, так как все больше различных помещений обшивается гипсокартоном. А поскольку прочность этого отделочного материала у непрофессионалов вызывает сомнения, возникает закономерный вопрос, по какому принципу выполнять монтаж тяжелых предметов с учетом их последующей долгосрочной эксплуатации.

Сразу же отмечу, что инструкция, с которой вы ознакомитесь в рамках этой статьи универсальная, то есть, ее можно применить как при монтаже бойлеров, так и при установке других предметов с весом свыше 50 кг.

Общие сведения о том, что и на что будем вешать

Перед тем как закрепить бойлер на гипсокартон определимся с тем, можно ли вообще это делать?

Бытовые бойлеры бывают двух типов:

• Проточные нагреватели, через которые проходит и нагревается поток воды;
• Накопительные нагреватели, в которых постоянно собирается определенный объем разогретой воды.

Проточные нагреватели отличает малый вес и компактные габариты. С установкой таких приборов никаких проблем не будет, так как для монтажа будет достаточно шнековых дюбелей, которые удержат 5-10 кг. Но, проточные нагреватели мало кто использует из-за большого потребления электроэнергии, да и цена их высока.

Традиционно в помещении устанавливаются более экономичные в применении накопительные нагреватели, которые представляют собой массивную емкость, заполненную водой. Вот именно с монтажом такого оборудования на ГКЛ могут возникнуть определённые проблемы.

Чтобы было понятно, о чем речь, представьте, что стандартный бойлер с объёмом 80 литров в заполненном состоянии весить около 100 кг. Вряд ли какой гипсокартон выдержит такую нагрузку, зафиксированную на 3-4 креплениях.

Но, оказывается, есть эффективные способы, применив которые вы сможете установить бойлер в помещении санузла со стенами, обшитыми листовым гипсокартоном.

Эти способы можно условно разделить на два типа:

• Монтаж на усиление, заложенное под обшивку стен;
• Монтаж на отверстия, проделанные в черновой стене.

Рассмотрим эти способы подробнее, и вы сможете выбрать подходящий вариант.

Способ первый — монтаж на предварительно установленное деревянное усиление

Если вы знакомы с технологией монтажа ГКЛ на стены, вы знаете, что сначала выстраивается несущий каркас, непосредственно на который монтируется обшивка.

Учитывая, что стандартная толщина гипсокартонной обшивки составляет 9 мм, плюс толщина настенной плитки 4 мм, крепежную поверхность необходимо усилить. Для этого к несущему каркасу и к стене крепятся закладные, которые впоследствии примут на себя вес установленного бойлера.

Рассмотрим подробнее, какова инструкция установки закладных, посредством которых можно обеспечить надежность монтажа тяжелого навесного оборудования:

• После того как смонтирован силовой каркас определяемся с местом установки водонагревателя, с тем расчетом чтобы расположение крепежных метизов пришлось на периметр ячейки между профилями;
• В соответствии с толщиной профиля, использованного при сборке несущего каркаса, подбирается доска (лучше всего твердые породы древесины) шириной не менее 100 мм;
• Доска обрезается на куски, равные ширине ячейки в обрешетке;
• Заготовки обрабатываются антисептическими пропитками, отработкой или олифой;

Отработку или олифу наносим на деревянные заготовки со всех сторон не менее чем в два слоя с промежутком, необходимым для высыхания каждого предыдущего слоя.

• Заготовленные пиломатериалы крепятся к поверхности стены в тех точках, которые по предварительным расчетам не будут совпадать с расположением крепёжных проушин на корпусе водонагревателя;

Крепёжные метизы для монтажа досок подбираются в соответствии с плотностью и прочностью стен. Для крепления закладных к бетонной поверхности оптимальным вариантом являются анкерные болты с длиной не менее 150 мм. Если плотность стены низкая, монтаж закладных рекомендую выполнять на шпильки со сквозным прохождением стены с шайбами и гайками с обоих сторон.

• В обязательном порядке фотографируем расположение закладных в стене чтобы впоследствии было проще найти их под обшивкой;

• После того как закладные зафиксированы в обрешётке, выполняется монтаж ГКЛ по стандартной технологии, с которой вы можете ознакомиться в моих предыдущих статьях;
• После того как стена обшита, поверх гипсокартона укладывается плитка;
• Только после полного высыхания плиточного клея и затирки размечаем точки для монтажа креплений под навесное оборудование;
• В обшивке стен сверлим отверстия до закладных досок;
• Вкручиваем в древесину шурупы, размер которых подбирается в соответствии с прогнозируемой эксплуатационной массой подвесного оборудования;
• Зазоры по периметру вкрученных крепежных элементов заделываем затиркой чтобы предотвратить проникновение влаги под обшивку;
• На зафиксированные крепления навешиваем водонагревательный .

Этот способ не только прост в плане реализации, но и универсален так как на деревянные закладные можно вешать отопительные радиаторы, настенные шкафы и прочие тяжёлые предметы. В зависимости от породы древесины, из которой изготовлены доски, закладные могут выдержать монтаж и долговременную эксплуатацию навесного оборудования массой до 80 кг, что несколько больше веса бойлера на 50 литров.

Способ второй — монтаж на предварительно установленное металлическое усиление

Если прочность деревянных закладных элементов для установки массивного бойлера недостаточная, рекомендую собрать металлические крепления на основе стальных пластин с толщиной 3 мм.

Нужно понимать, что монтаж, как и в предыдущем случае, выполняется до обшивки стен. То есть, устанавливать бойлер по этому методу желательно в то время, когда запланирован капитальный ремонт санузла.

Инструкция выполнения монтажных работ в данном случае следующая:

• На пластину 100×100 мм навариваем болт, по длине равный ширине профиля, плюс толщине гипсокартона и плитки, плюс расстоянию необходимому для того чтобы наживить крепежные проушины и зафиксировать их гайками;

• Делаем таким образом 4 детали по количеству крепежных проушин на бойлере;
• Прикладываем к стене водонагреватель и переносим расположение отверстий в проушинах;

• По сделанной разметке крепим к стене заранее подготовленные крепления, с тем расчетом чтобы приваренный болт располагался как раз по центру метки, то есть там, где будет центр отверстия в крепеже бойлера;
• Далее каркас обшивается гипсокартоном, в котором в процессе примерки делаются отверстия, через которые можно будет вывести наружу концы болтов;
• Поверх гипсокартона укладывается плитка или другой облицовочный материал;

• После окончания отделочных работ можно крепить бойлер, одевая на болты крепежные проушины и накручивая гайки подходящего размера.

Способ третий — крепление с помощью химического анкера

Если стоит вопрос, как закрепить водонагреватель на гипсокартон, можно использовать закладные элементы в обрешетке, как было показано в предыдущей инструкции. Но, если вы решите вешать на стену не небольшой бойлер, а полноразмерный нагреватель, потребуется более надежное крепление, чем просто шуруп, закрученный в древесину.

Для монтажа нам потребуется резьбовая шпилька, сетчатая гильза и химический анкер. Приобрести перечисленные материалы можно практически в любом строительном магазине или на рынке. В некоторых крупных строительных магазинах можно найти готовые наборы, предназначенные для монтажа навесного оборудования через гипсокартон.

Главное преимущество этого способа, в сравнении с предыдущим, это не более высокая прочность, а возможность выполнения монтажных работ на готовой обшивке. То есть если закладные нужно фиксировать в профиле, то шпильку посредством анкера можно фиксировать непосредственно в монтажном отверстии.

Инструкция монтажных работ следующая:

• Прикладываем водонагревательный прибор к стене и размечаем расположение крепежных проушин;
• По сделанной разметке длинным буром сверлим отверстия через гипсокартон в стену;
• Каждое сделанное отверстие тщательно прочищаем ёршиком от пыли;

• Если есть в наличии компрессор, продуваем отверстие и таким образом окончательно выдуваем из нее всю пыль;

• Если компрессора нет удаляем пыль мощным пылесосом;

Если отверстие не обеспылено, химический анкер не сможет должным образом пристать к стенкам отверстия и крепление не обеспечит требуемой надежности.

• После того как отверстие подготовлено, вводим в его полость сопло тубы с химическим анкером и закачиваем внутрь смесь;

Как правило, для заполнения отверстия глубиной до 100 мм достаточно 5-7 нажимов спусковой рукоятки монтажного пистолета. После этого сопло тубы нужно аккуратно извлечь из отверстия. Вытаскивать сопло нужно прямо без перекосов. Если тубу перекосить вмести с соплом, наружу выйдет химический анкер.

• На окончание шпильки одеваем сетчатую гильзу;

• Подготовленный таким образом крепеж вставляем в отверстие и вдавливаем до конца;
• Далее аккуратно вытаскиваем из отверстия шпильку так чтобы гильза осталась внутри;

Применять на этом этапе вместо резьбовой шпильки какие-либо спицы, длинные отвёртки и прочие подручные приспособления категорически не советую. Дело в том, что наша задача не просто вставить гильзу в отверстие, но и ее там отцентровать. Сделать это с помощью предметов малого диаметра не получится.

• После того как шпильку извлекли, повторно заполняем отверстие химическим анкером;
• Ждем 5 минут для того чтобы смесь устоялась в отверстии;

• Вращательными движениями вкручиваем шпильку в еще эластичную смесь до упора;
• Через сутки крепёж готов и на него можно вешать бойлер.

Сейчас очень много домов (как частных, так и многоквартирных) делаются из газобетона. У этой технологии есть много несомненных плюсов, например он – легкий, дышащий, теплый. Однако с первого взгляда он не такой прочный, действительно его можно резать обычной пилой. Он мягкий и легко крошится! Это то и пугает, например, возможно ли повесить (закрепить) на такую стену что-либо, скажем бойлер (по-нашему водонагреватель), я имею в виду накопительный, а не проточный вариант. Ведь чтобы нормально принимать душ, нужно брать не менее 50 литров, а выдержит ли стена? Собственно про это и будет очередная статья + видео версия в конце. Так что читаем-смотрим …

Вода дорожает, поэтому чтобы экономить на ней, зачастую выгодно повесить бойлер. Однако если на кирпичную стену, а также на бетон (плиты) повесить можно без особых страхов, оба материала очень прочные. То вот газобетонная стена, выдержать такой вес не всегда может, в сети есть много случаев когда вроде бы даже не тяжелый водонагреватель в 30 – 50 литров падал, вырывая из стены куски! Так что же делать, можно вешать или нет?

Сколько весит водонагреватель

Многие ошибочно думают, что водонагреватель весит «по номиналу». ТО есть если вы взяли, скажем на 50 литров, значит общий вес примерно 50 килограмм! Но это крайне не верно, вес самого водонагревателя также не малый. Приведу примерные веса по пунктам:

• 30 литров в среднем только сам водонагреватель будет весить около 13 – 15кг
• 50л — 17 – 20 килограмм
• 80л – 22 – 24кг
• 100л – 24 – 26кг
• 120л – 26 – 30кг
• 150л – около 35кг
• 200л – около 57кг
• 300л – около 74кг

Конечно, многое зависит от производителя – какую толщину стали он использовал (а также какой материал — обычная сталь или нержавеющая), сколько положил утеплителя, сколько весит пластиковый бак, сколько электронная начинка. НО в среднем, вес водонагревателя именно такой.

То есть если подвести небольшой итог, получается – бойлер на 50 литров (20кг) + вода в нем еще 50 кг, таким образом — общий вес будет около 70кг .

Разбираем газобетон

Не смотря на кажущуюся мягкость газобетонного материала (его действительно можно резать ножовкой), он может выдерживать достаточно большие нагрузки. Однако не все производители делают одинаковый материал. Что я имею ввиду – прежде чем, рассчитывать какой вес может выдержать стена, вам нужно узнать плотность вашего газобетона. Она также различна, от этого и будет зависеть выдерживаемая нагрузка.

Минимальная плотность, которую лично сам я видел – 300 кг/м3. Такие блоки в основном берут для частных домов и небольших до двух этажей строений.

Средняя плотность — 400 кг/м3, с такими блоками можно строить дома до трех этажей без какого-либо усиления.

Максимальная плотность — 500 кг/м3, такой материал может использоваться до 4 этажей, без какого-либо усиления. ТО есть сами блоки делаются как несущие стены.

Конечно, возможно плотность есть еще выше, но лично мне не приходилось с такой сталкиваться.

Ребята есть два вида нагрузки, это так называемая – если выразится грубо, это если повесить нагреватель к потолку, болты вкрутить в потолок, то бойлер будет пытаться их вырвать.

, это когда болты закручиваются в стену, а бойлер пытается их как бы сломать или срезать. Здесь не так важна длина (хотя она должна быть достаточной), здесь важна плотность материала, а также толщина креплений – болтов.

Зачастую бойлеры вешают на капитальные, уличные или подъездные стены. Толщина у них не менее 25 см (250мм), а уличные стены могут варьироваться от 400 до 500 мм (почти полметра). НА ТОНКИЕ СТЕНЫ, ИЗ КОТОРЫХ СДЕЛАНЫ ПЕРЕГОРОДКИ, ВЕШАТЬ БОЙЛЕРА – НЕ РЕКОМЕНДУЕТСЯ ОСОБЕННО БОЛЬШОГО ЛИТРАЖА! Стены для перегородок зачастую толщиной всего в 10 см, они не могут выдержать большой вес, и они реально разрушатся.

Про нагрузку на срез и плотность, буду брать стены толщиной в 25 см, а также один болт диаметром в 8мм:

300 кг/м3 – выдерживает 50 кг

400 кг/м3 – около 70 кг

500 кг/м3 – около 90 кг

Я долго искал такую информацию на различных сайтах производителей, может быть она не совсем точная, но здесь я указал с запасом. НА одном ресурсе производителя было сказано — что плотность в 300 кг/м3, если в нее вкрутить болт диаметров 8 мм и длиной в 100мм, может выдержать вообще около 100 кг нагрузки на срез!

ТО есть если вы вешаете водонагреватель в 50 литров (а как мы сверху посчитали это около 70 кг), обычно вешают на 2 или 4 болта, то даже стена с плотностью в 300 кг/м3, выдержит его ЛЕГКО! Ведь в варианте с 2 болтами выдерживаемая нагрузка на срез будет около 100 кг, а с 4 болтами 200 кг! Если плотность взять в 400 – 500 кг/м3, то выдерживаемая нагрузка намного больше, так стена в 500 (4 болта) – выдерживает до 400кг.

Мой вариант

Вешал на несущую стену в 50 см, плотностью 400 – 500 кг/м3, производитель так и указывает на своем сайте. Правда бойлер у меня на 120 литров, да еще и сам весит около 25кг, то есть нужно выдерживать общий вес в 145 – 150кг. Правда, для крепления используются 4 болта, большие веса уже от 80кг, используются 4 крепления!

Что я купил, специальные дюбель гвозди по газобетону, они похожи на специальные винты (у них по бокам есть выступающие части). Сверлится отверстие и он забивается туда, а боковые части как бы нарезают «прорези» в газобетоне, это позволяет дюбелю сидеть достаточно прочно.

Что было сделано еще – дюбель купил с размером 10 Х 70мм (просто не было больше размера), и купил «сантехнические болты» с большими шайбами, 8 Х 100мм. Зачем болт взял длиннее? НА одном форуме прочитал — что такое сочетание дает еще большую прочность креплению, болт проходит дюбель насквозь, и в конце, когда он его прорезает, как бы прижимает хвостовые части пластика еще более сильно!

Собственно снял размеры с водонагревателя, просверлил 4 отверстия 10 Х 130 мм, забил туда дюбеля и вкрутил туда «сантехнические болты». После повесил бойлер и пустой закрепил его на стене, ОЧЕНЬ ПРОЧНО!

Далее включаем воду и наблюдаем, конечно, немного волновался, но все хорошо. НА 4 болтах бойлер общим весом в 145 – 150кг, держится отлично, весит вот уже 4 месяца, так что вешать на газобетон можно! Главное подходить с умом! Нельзя вешать на стенки из газобетона в 10 см (межкомнатные), водонагреватели больше 30кг – ЭТО ОПАСНО!

Сейчас видео версия статьи, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш строительный сайт.
