Проблемы с электроснабжением относятся не только к отдаленным регионам, никогда не имевшим подключения. Изношенность и перегруженность электросетей вызывает сбои, скачки напряжения или частые отключения даже в пригородных дачных или коттеджных поселках. Проблему каждый решает по-своему, одни из вариантов - использование . Такой способ решения вопроса может оказаться чрезмерно затратным, поскольку цены на установки высоки, тенденций к снижению стоимости не наблюдается.

Выходом из положения становится . Результат способен превзойти заводские модели по производительности или ремонтопригодности, главным условием станет наличие опыта и навыков владения слесарным инструментом и некоторые познания в электротехнике.

Ветрогенератор - это комплекс оборудования, состоящий из нескольких узлов, выполняющих свои задачи. Основным и наиболее ответственным из них является генератор, устройство, производящее электрический ток. Насколько удачно будет выбрана конструкция генератора, настолько эффективна будет вся установка в целом.

Преимущества самодельного ветрогенератора

Основным преимуществом, определяющим выбор большинства пользователей, является разница в стоимости заводского комплекта и самодельного ветряка. Для равноценных по мощности и производительности комплектов она может составить 10- и даже 20-кратное значение. Если относительно недорогой китайский ветрогенератор обойдется в 75000 рублей , то потребует около 3500, или немного больше. Разница настолько значительна, что долго раздумывать над выбором не приходится.

Кроме того, самодельные устройства обладают рядом значительных преимуществ , незаметных на первый взгляд, но значительно облегчающих эксплуатацию и увеличивающих срок службы установки:

• высокая ремонтопригодность. Для человека, своими руками изготовившего сложное устройство, никаких проблем с ремонтом, настройкой или какими-либо конструктивными изменениями быть не может
• возможность изменения рабочих параметров. Созданное устройство не удовлетворяет потребности пользователей? Причины этого вполне понятны изготовителю, который всегда может изменить характеристики установки, добавив нужные элементы или детали
• срок службы самодельных установок практически неограничен. Любой узел, выработавший свой ресурс, заменяется на более свежий или мощный по необходимости. Установка, подвергающаяся постоянной модернизации и обновлению, в любом случае будет служить столько, сколько понадобится ее владельцу.

Часто звучат доводы о больших затратах времени и непредсказуемых результатах . Время уходит, это бесспорно. Результат полностью предсказать тоже невозможно, так как в расчет надо принимать совершенно неизвестные величины, а поведение воздушных потоков предсказать пока никто не в состоянии. Но большинство этих вопросов открыты и для купленного ветрогенератора, и, если его мощность окажется подобрана с ошибками, то деньги будут потрачены напрасно, чего не случается с самодельными комплектами.

Ветряк из двигателя от стиральной машинки

Одним из наиболее ответственных узлов ветрогенератора является генератор, устройство, превращающее вращательное движение вала в электроэнергию. Основные затраты времени и труда приходятся как раз на долю этого устройства. Для ускорения и получения более качественного результата большинство мастеров прибегают к небольшим хитростям - используют готовый генератор от автомобиля или электродвигатель.

Имеющиеся устройства подвергают некоторой модернизации, призванной увеличить производительность и адаптировать устройство к низким скоростям вращения. Необходимые конструктивные изменения сделать намного проще, чем собирать генератор полностью «с нуля» из подручных средств.

Из множества различных вариантов нередко используется двигатель от стиральной машинки. Такие устройства часто попадаются у домашних мастеров, привыкших сохранять исправные узлы от вышедшей из строя техники. Двигатель способен выдать около 2,5 кВт электроэнергии, надо лишь подвергнуть его некоторой модернизации, а именно - установить на ротор сильные неодимовые магниты. Эта процедура многократно увеличивает производительность, адаптирует генератор к низким скоростям вращения.

Для тех, кому не под силу такие операции, можно предложить другой вариант - покупку готового китайского магнитного ротора на 2,5 кВт. Он идеально подходит для статора двигателя от стиральной машинки, избавляет пользователя от трудоемкой процедуры установки магнитов. Наконец, покупка готового ротора гарантирует отсутствие ошибок, которые по неопытности допускают практически все новички.

Основным аргументом за приобретение готового ротора является практически одинаковая цена готового узла и набора неодимовых магнитов.

Получается, что время на пересылку практически одинаковое, затраты те же, но в результате получаем либо готовый ротор, либо набор магнитов, требующий установки. Решать, что удобнее, предстоит пользователям.

Выгоден ли ветрогенератор из стиральной машины?

Производительность такого ветряка составляет около 2,5 кВт электроэнергии . Этого количества хватит для обеспечения некоторых бытовых приборов, освещения. На отопление мощности не хватит, но настолько наши надежды и не распространялись.

Итак, устанавливая генератор из двигателя от стиральной машины, можно обеспечить электричеством потребности дачного домика, подключить телевизор, ноутбук, зарядить аккумуляторы, осветить участок и т.д. это вполне неплохо, учитывая полную автономность работы установки. Для участков, не имеющих подключения к централизованным сетям, такой вариант может стать неплохим решением проблемы.

Выгода от использования именно двигателя от стиральной машинки состоит в том, что устройство достается обычно совершенно бесплатно, точнее, это - остаток от выработавшей ресурс бытовой техники.

Расходы на создание комплекта приходятся лишь на приобретение сопутствующих приборов, аккумуляторов и т.д. переделка конструкции двигателя в генератор обходится относительно недорого, а в ряде случаев обходятся без использования сложного комплекса оборудования, подключая приборы пользования напрямую к генератору. Этот вариант годится не для всех пользователей, но для освещения или водокачки он подходит.

Как сделать генератор для ветряка из стиралки?

Рассмотрим вариант, когда по каким-либо причинам принято решение модернизировать имеющийся ротор, на не приобретать готовый. Для изготовления генератора требуется прежде всего разобрать двигатель и извлечь из него ротор. Его диаметр не позволяет установить магниты, поэтому надо установить деталь в патрон токарного станка и уменьшить диаметр на толщину магнитов.

Производя эту операцию, необходимо соблюдать точность и аккуратность. Ошибки приведут либо к затруднению (или невозможности) вращения, либо к снижению производительности из-за слишком большого зазора.

Магниты устанавливаются в определенном порядке. Полюса чередуются, поэтому для равномерности надо использовать четное число магнитов. Они наклеиваются на суперклей, расположение должно быть максимально равномерным, чтобы добиться оптимальной плотности магнитного поля. Наклеенные магниты заливают эпоксидной смолой для защиты от влаги, коррозии и механических воздействий. После застывания смолы генератор собирается и устанавливается на ветряк.

Особенности сборки своими руками

Кроме генератора для установки потребуются и другие элементы:

• крыльчатка
• узел вращения вокруг вертикальной оси для настройки на ветер

Эти узлы изготавливаются из подручных материалов, имеющихся в распоряжении мастера. Для изготовления некоторых из них потребуется некоторая техническая база (например, узел вращения вокруг вертикальной оси лучше всего заказать у токаря). Крыльчатку и хаб обычно собирают самостоятельно, используя оранжевую наружную канализационную трубу на 16. Шаблоны для изготовления лопастей имеются в сети, поэтому отдельно останавливаться на этом вопросе незачем.

Высота мачты должна обеспечивать максимальную эффективность использования потока ветра . Для установки рекомендуется выбирать место на возвышении - холме, пригорке или подходящем сооружении. Предварительно надо уточнить, нет ли ограничений по высоте мачт в данном регионе, чтобы избежать штрафных санкций.

В домашнем хозяйстве полезно иметь источник питания, который автономно обеспечит работу приборов в случае перебоев с электроэнергией в сети. Генератор из двигателя стиральной машины для зарядки аккумулятора, изготовленный своими руками, решит такую задачу.

Как сделать его из мотора устаревшей стиралки, расскажем пошагово. Заметим сразу: для этого нужны, помимо необходимых материалов и инструментов, технические знания и навыки, терпение и время. Зато экономия средств на покупку промышленного электрогенератора и полученные удобства оправдают затраты сил.

Как переделать двигатель в генератор

Главная сложность заключается в переделке ротора из асинхронного двигателя прямого привода. Рассмотрим это на примере стиральной машины «Вятка» мощностью 180 ватт.

Вам понадобятся:

• пассатижи;
• набор отверток;
• слесарные ножницы;
• холодная сварка;
• токарный станок;
• выпрямитель;
• неодимовые магниты - 32 штуки, размерами 5, 10 и 20 мм (купите через интернет-магазин);
• жесть;
• клей;
• наждачная бумага;
• скотч;
• эпоксидная смола;
• защитные очки.

Со снятого и разобранного электродвигателя стиральной машинки-автомата снимите ротор. На токарном станке срежьте сердечник на глубину 2 мм и выточите пазы 5 мм глубиной под магниты согласно их размерам.

Для самодельного шаблона соответственно длине окружности вырежьте полоску жести по величине всей детали. С помощью шаблона сделайте разметку ротора для равномерного размещения магнитов. На один полюс (а всего их будет 4) пойдет 8 штук. Аккуратно и тщательно с помощью суперклея или холодной сварки закрепите на место.

Оберните все несколькими слоями бумаги, закрепив ее скотчем. Прорежьте отверстие для заливки эпоксидкой. После застывания оболочку снимите. На станке наждачной бумагой отшлифуйте поверхность.

Установите деталь в статор мотора.

Особенность генератора в том, что он вращается с большей скоростью, чем движок. Для решения этой задачи с помощью тахометра определите число оборотов вашего коллекторного двигателя. К полученному результату добавьте 10 процентов. Чтобы достичь вычисленного показателя, подберите конденсаторы соответствующей емкости. Они должны быть однофазными. Учитывайте, что устройство с короткозамкнутым ротором дает более высокое напряжение. Для получения на выходе 220 вольт примените понижающий трансформатор.

Тестирование

Вырабатываемый генератором, сделанным из коллекторного двигателя, ток подается на аккумулятор. Он соединен с контроллером заряда и модулем. За счет использования инвертора постоянного напряжения из сети он преобразует его в переменное для питания бытовых приборов. Чтобы узнать, дает ли ваше изделие необходимые 220 вольт и 50 герц, надо провести испытание.

Вам необходимы:

1. аккумулятор;
2. выпрямитель;
3. контроллер;
4. тестер.

Прозвонив ампервольтметром выводы обмотки мотора, найдите два действующих после переделки. Старые отрежьте.

Найденные контакты через выпрямитель соедините с контроллером. А последний - с клеммами аккумулятора.

Подсоедините дрель к ротору переходником и включите ее на 1000 оборотов. На входе аккумулятора замерьте тестером напряжение. Если все сделано и собрано правильно, оно будет искомым - 220 Вольт.

Важно! Проследите залипание обмотки. Если оно велико, мощность генератора будет низкой.

Возможности применения

Итак, создать собственноручно генератор удалось. Экономия при этом, по самым скромным подсчетам, составит более 4 000 рублей. Ведь в торговой сети он стоит от 6 000, а вы потратитесь только на приобретение магнитов (1 200–1 400 рублей). Сфера использования агрегата, дающего до 2 киловатт мощности, зависит от вашей фантазии и желания. Можно освещать дачный домик, подключив к мотору мотоцикла или бензопилы.

Ветрогенератор — это отличная альтернатива электрическим источникам энергии. Его используют для частных домов, удаленных от линий электропередачи и как дополнительный источник питания. В этой статье мы расскажем, как сделать мини-ветряк из подручных средств (стиральной машинки, металлолома, поломанных бытовых приборов) своими руками.

Ветрогенератор — это комплекс механических устройств, относящиеся к альтернативному источнику электроэнергии, которые преобразуют кинетическую энергию ветра в механическую при помощи лопастей, а потом в электрическую.

Ветрогенератор — альтернативный источник энергии для частного дома

Современные модели имеют три лопасти, это обеспечивает больший КПД установки. Минимальная скорость ветра, при которой запускается ветряк – 2-3 м/с. Также в технических характеристиках всегда указывается номинальная скорость – показатель ветра, при котором установка дает максимальный показатель КПД, обычно это 9-10 м/с. При скорости ветра ближе к 25 м/с, лопасти приобретают перпендикулярное положение относительно ветра, за счет чего выработка энергии значительно падает.

Для того чтобы обеспечить частный дом электроэнергией, при скорости ветра 4 м/с, достаточно:

• 0,15-0,2 кВт для основных потребностей: освещение комнат, телевизор;
• 1-5 кВт для обеспечения работы основных электроприборов (холодильник, стиральная машинка, компьютер, утюг и др.) и освещения;
• 20 кВт обеспечит энергией весь дом, включая отопление.

Т.к. ветер может в любое время прекратится, ветряк не подключают напрямую к электроприборам, а к аккумуляторным батареям с контроллером заряда. Т.к. аккумуляторные батареи производят переменный ток, а для бытовых приборов нужен постоянный в 220В, устанавливают инвертор, к которому и подключают все электроприборы. К недостаткам ветрогенераторов можно отнести производимый от них шум и вибрацию, особенно это касается мощных установок, более 100 кВт.

Виды лопастей ветрогенератора

Основные детали ветрогенератора

Чтобы смастерить самодельный ветряк, нужно знать из каких основных частей он состоит и на что их можно заменить:

• Ротор — вращающаяся часть установки, работающая от силы ветра. Его можно купить в магазине или извлечь из неработающего агрегата (двигателя или из генератора дрели).
• Лопасти. Обычно их изготавливают из дерева, легкого металла (алюминия) или пластмассы. Они могут быть парусного типа (как у ветряной мельницы) и крыльчатые.

Совет! Лопасти крыльчатого профиля обладают большей эффективностью.

• Генератор — устройство, преобразующее силу ветра в электрическую энергию. Его можно сделать самому из магнитных катушек или переделать готовый генератор стиральной машинки или автомобильный.
• Хвост – элемент, который помогает ориентировать ветряк по отношению к ветру. Его делают из дерева, легкого метала, оргстекла или пластика.

Схема: устройство ветрогенератора

• Горизонтальная рея для поддержания генератора, ветряной турбины и хвоста.
• Мачта, на которую подвижно крепится рея с генератором. Она достигает длины от 5 м до 20 м и изготавливается из прочного дерева или пластмассовой/железной трубы полой внутри с коробом для отвода электрического провода. Ее фиксируют стальными тросами для дополнительной надежности.

Совет! Чем выше матча ветряка, тем больше энергии будет ею вырабатываться.

• Провод, соединяющий генератор и щиток. А сам распределительный щит состоит из:

1. аккумулятора. Лучше всего использовать специальные устройства для систем альтернативной энергии;
2. контроллера заряда аккумулятора;
3. инвертора.

Как сделать генератор для ветряка из стиральной машинки

В качестве генератора для ветряка лучше всего использовать асинхронный двигатель, который применяется в стиральных машинках старого типа.

Внимание! Главная проблема самодельных генераторов — залипание магнитов. Чтобы этого избежать, их устанавливают под небольшим уклоном.

Делаем держатель, ось и лопасти

Как установить ветрогенератор

• На несущую рейку устанавливаем генератор, лопасти, ротор и хвост. При этом необходимо
  закрыть генератор и ротор ветряка специальным кожухом для защиты от атмосферных воздействий.

Совет! Для защиты от холода, установку можно покрыть смазкой на силиконовой основе.

• Силовая установка крепится на рейку подвижным шарнирным механизмом.
• Мачта крепится на бетонное основание при помощи 4-х болтов.
• По мачте проводится провод от генератора до распределительного щитка.

Установку ветрогенератора проводят в безветренную погоду

• После этого подключаются контроллер напряжения, аккумулятор и инвертор.
• Установка подключается к тестовым приборам, при нормальной работе ее переподключают к сети.

Внимание! Прежде чем подключать к сети сложные бытовые приборы, проверьте работу элементарных, например, зарядки для телефона.

Ветрогенератор – это экологически безопасный вариант получения электроэнергии. Небольшие ветрогенераторы отлично подойдут для дачных хозяйств или как дополнительный источник питания в частных домах при отсутствии света. Для того чтобы сделать его самостоятельно, нужно иметь элементарные знания в электрике и электронике. Желательно ознакомиться с видео инструкцией, для получения дополнительной информации.

Ветрогенератор из мотора стиральной машины: видео

Генератор - электрическое устройство, которое занимается преобразованием тепловой или же механической энергии в электрический ток, то есть выполняет обычную работу электродвигателя в обратном порядке. Целью создания генератора из асинхронного двигателя стиральной машины (любого другого двигателя от бытового прибора подходящей мощности) может быть создание:

• сварочного аппарата инверторного типа;
• источника бесперебойного питания частного дома (квартиры);
• зарядного устройства и так далее.

Но для того чтобы лучше понять, как из двигателя стиральной машины сделать генератор, давайте разберемся, что собой представляет асинхронный двигатель от ненужной стиральной машины.

Асинхронный двигатель и принципы его работы

Электрический двигатель (асинхронный) – прибор, трансформирующий получаемую им электроэнергию в механическую (тепловую), приводя таким образом то устройство, в которое он вмонтирован, в действие. Преобразование одного вида энергии в другое происходит за счет возникающей между обмотками ротора и статора мотора электромагнитной индукции (школьный курс физики).

Приобрести готовый асинхронный генератор сегодня не составит большого труда. Но стоить данное устройство заводского изготовления будет достаточно дорого. Да и цель создания подобного прибора заключается не в растрате финансов, а как раз, наоборот, для их экономии путем задействования электромотора асинхронного типа, свободного времени, личных знаний и опыта. Сразу оговоримся. Если вы не имеете (не помните) базовых, начальных знаний в электротехнике, лучше сразу оставьте в покое идею о создании самодельного генератора из однофазного двигателя стиральной машины своими руками.

Пошаговая инструкция

Необходимые для работы устройства и детали:

• Асинхронный однофазный двигатель от стиральной машины-автомат. Вполне подойдёт электромотор мощностью в 170-180 Ватт. Изготовитель и время производства двигателя не имеют значения. Главное, чтобы он находился в рабочем состоянии;
• Неодимовые магниты в количестве 32 штук. С размерами: 20-10-5 миллиметров. Фото. Приобрести магниты можно в специализированном магазине электротехники или заказать в Интернете;
• Контроллер зарядки устройства;

• Выпрямитель подходящей мощности. Можно приобрести готовый, использовать от другого прибора или собрать своими руками с использованием диодов Д242;
• Клей (эпоксидная смола, супер Момент);
• Вощеная бумага;
• Ножницы;
• Наждачная бумага;
• Домашний токарный станок;
• Гаечные ключи, пассатижи, отвертки и прочие мелочи.

Порядок выполнения работ своими руками:

1. Переделываем ротор (родной) двигателя стиральной машины. Данная операция заключается в снятии на токарном станке на выступах боковых щечек слоя сердечника толщиной в два миллиметра.
2. Затем при помощи того же станка производим нарезку углублений в пять миллиметров по количеству магнитов, которые и будут в них вмонтированы.
3. Измеряем длину окружности переделанного своими руками ротора и на основе полученных измерений из стальной (жестяной) полоски изготавливаем шаблон.
4. Используя шаблон, разделяем ротор на равные доли.
5. Исходя из того, что на каждый из четырех полюсов ротора понадобится 8 магнитов, разделяем их на части.
6. Клеим Неодимовые магниты в заранее сделанные углубления, учитывая, что магниты очень сильные, при приклеивании следует прилагать достаточные физические усилия, удерживая их в нужном положении. Процесс установки всех 32 магнитов потребует довольно значительного времени и внимания.
7. После их закрепления проверяем прочность и правильность расположения магнитов.
8. Свободное пространство между магнитами заполняем эпоксидной смолой. Для этого:

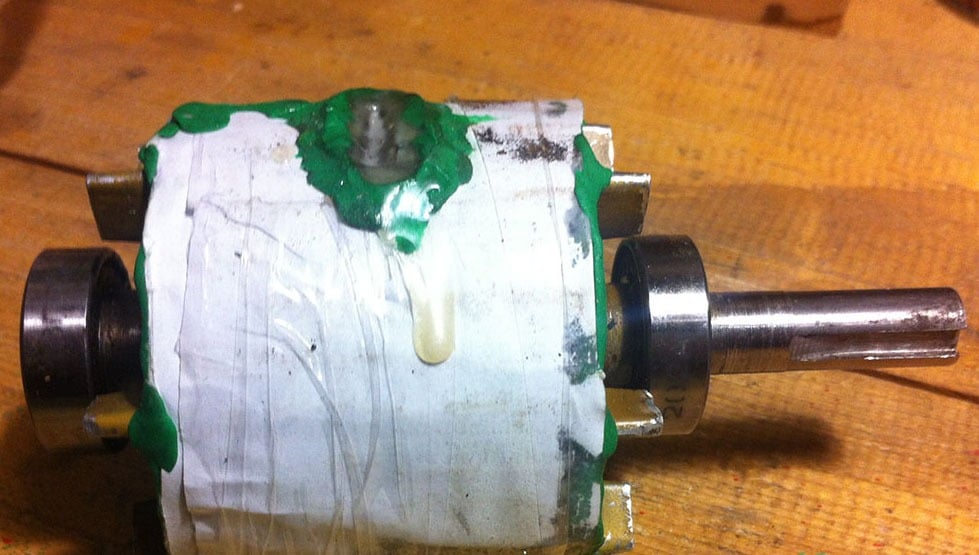

• в несколько слоев обматываем ротор вощеной бумагой и закрепляем ее любым удобным способом (клей, скотч);

• торцевые стороны также герметизируем, можно обычным пластилином;
• вырезаем в бумаге отверстие небольшого диаметра;
• заливаем в полученную полость с магнитами эпоксидную смолу до ее полного заполнения;
• оставляем фиксатор сохнуть;
• после того, как смола застыла, удаляем бумагу и пластилин.

1. Обрабатываем поверхность ротора наждачной бумагой до получения нужного результата (гладкости).
2. По необходимости стягивающие корпус винты и подшипники двигателя заменяем на новые.
3. Из 4 проводов электромотора выделяем 2 идущих к рабочей обмотке. Оставшиеся (стартовые) провода удаляем.
4. Соединяем контроллер, выпрямитель и однофазный асинхронный двигатель от стиральной машины в одну цепь и производим рабочее тестирование собранного своими руками асинхронного генератора электроэнергии.

Варианты изготовления асинхронных генераторов своими руками

В нашей статье мы привели пример переделки двигателя стиральной машины в генератор с помощью неодимовых магнитов. Но, кроме этого, вы можете сделать своими руками генераторы следующих видов:

• Электрогенератор с самоподпиткой;
• Ветровой электрогенератор;
• 3-фазный бензогенератор;
• Фазные генераторы на любых двигателях от бытовых приборов.

Техника безопасности при использовании электрогенераторов

Учитывая то, что любое электрооборудования представляет собой потенциальную угрозу для ее пользователя, оно должно быть надежно заизолировано.

Заземлите электрогенератор в обязательном порядке.

Не пренебрегайте профилактическим осмотром оборудования.

Оснастите устройство раздельными кнопками включения и выключения, а также измерительными приборами, контролирующими правильность работы генератора.

Самодельный генератор из двигателя стиральной машины своими руками: видеоинструкция.

Отправим материал вам на e-mail

Сборщики металлолома будут просто счастливы забрать у вас старую стиральную машинку. Но не торопитесь их радовать. Денег за лом вы выручите немного, но если с умом подойти к этому вопросу, вы можете обзавестись множеством полезных вещей для домашнего хозяйства. Самоделки из двигателя от стиральной машины помогут быстро почистить птицу от пера, нарезать корм для домашних животных, подстричь газон, закоптить рыбу и мясо. И это далеко не полный перечень того, что можно сделать из стиралки. Сегодня в обзоре редакции сайт подробные инструкции, как подарить «железному сердцу» от стиральной машины новую жизнь.

Детали от стиральной машины – материал для многих полезных самоделок

Если вы собрались делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что он собой представляет и на что способен. В вы можете встретить три типа моторов: асинхронный, бесколлекторный и коллекторный. Рассмотрим их поближе:

• Асинхронный – может быть двухфазным или трёхфазным. Двухфазные движки встречаются у старых моделей ещё советского производства. Более современные машинки оснащены трёхфазным. Конструкция такого движка предельно проста, он может развивать скорость до 2800 оборотов в минуту. Снятый с машинки рабочий двигатель нужно просто смазать – и он готов к новым подвигам.

• Коллекторный – такой вид мотора вы обнаружите в конструкции большинства бытовых приборов. Подобные устройства могут работать от постоянного и переменного тока, имеют компактные размеры и управляемую частоту оборотов. Единственный недостаток такого движка – стирающиеся щётки, но эти детали можно при необходимости заменить.

• Бесколлекторный прямой привод – самый современный движок от корейского производителя. Вы обнаружите его в современных стиральных машинках от LG и Samsung.

Теперь, когда вы можете определить тип мотора, осталось решить, куда можно применить двигатель от стиральной машины.

Правильно разбираем и решаем, что можно сделать из деталей старой стиральной машины

Разборка стиральной машины – дело неспешное. После работы с водой на деталях может остаться солевой нарост, его нужно аккуратно снять, чтобы не повредить запчасти при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится мотор – он станет основой для многих устройств. Ещё в дело пойдёт барабан. Обычно он изготовлен из нержавейки. От барабана нужно отсоединить все патрубки. Полезным может оказаться и люк для загрузки. Кроме этих деталей, не спешите выбрасывать пружинки, противовесы и части корпуса.

Как сделать точило или шлифовальное приспособление из двигателя для стиральной машины

Точило – один из самых востребованных инструментов для дома. С его помощью можно наточить садовые инструменты, домашние ножи и ножницы. Если у вас ещё нет такого – купите его в любом магазине инструментов или сделайте точильный станок из стиральной машины. Самый сложный момент – как закрепить наждачный круг на моторе. Проще всего купить готовый фланец. Выглядит он примерно так.

Можно выточить фланец из металлической трубы подходящего диаметра, чаще всего подходит трубка с сечением 32 мм. От неё нужно отрезать кусок длиной 15 сантиметров, этого вполне достаточно для фиксации наждака. Фланец закрепляется на валу мотора сваркой или сквозным болтом. В видео подробно описано, как работает точило из стиральной машины, изготовленное своими руками:

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация	Описание действия
	Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
	Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
	Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
	Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
	Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.
	Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
	Как подключить мотор к блоку питания в анимации.
	Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
	Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
	Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
	Для работы потребуются заточенные инструменты – резаки.
	Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:

Важно! Чтобы вода не попала на двигатель перосъёмной машины, нужно защитить его пластиковым кожухом.

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Газонокосилка из бывшего в употреблении мотора

Продолжаем искать ответ на вопрос, где можно использовать мотор от стиральной машины-автомата. Ещё одна оригинальная идея – изготовление . Для небольшого участка вполне достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Потребуется изготовить платформу на четырёх колёсах с небольшим диаметром.

Двигатель закрепляется сверху платформы, вал продевается в отверстие внизу, и на нём крепится нож. Остаётся только приделать к тележке ручки и рычаг для включения и отключения питания. Если у вас завалялся асинхронный мотор, вы удивитесь, насколько бесшумным получится агрегат, даже в сравнении с заводскими моделями.

Совет! Чтобы на ножи не наматывалась трава, нужно слегка загнуть их режущие кромки вниз.

Видео: как сделать газонокосилку

Корморезка для животных

Для сельского жителя корморезка – очень важный в хозяйстве аппарат. И этот агрегат несложно сделать из .Что можно использовать: барабан и мотор.

Для корморезки потребуется изготовить корпус, в котором будет крепиться барабан с заточенными для резки отверстиями и крышкой для прижимания. Соединение вращающегося барабана и двигателя осуществляется через привод. Готовая модель выглядит так:

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Важно! При работе с самодельной циркуляркой берегите руки. Все детали конструкции должны быть прочно закреплены.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Делаем мангал из барабана от стиральной машины, фотопримеры

– изделие временное. Рано или поздно он прогорает и требует замены. Можно каждый раз покупать новый или использовать подручный материал, например, барабан от стиралки. Сделать эту поделку из барабана от стиральной машины – пара минут. Вся прелесть в том, что в перфорированную ёмкость легко поступает кислород, из-за чего происходит активное горение.

Металл барабана сможет выдержать пару сезонов. Сделайте для него удобную подставку, чтобы можно было не наклоняться, и всё готово. Шампуры стандартной длины удобно расположатся на небольшой жаровне. При необходимости можно слегка прихватить сваркой пару направляющих.

Как сделать хорошую коптильню из барабана стиральной машины

Вишенка на торте в нашем вопросе – . Ароматное копчёное мясо, сало и рыбка – что может быть лучше к столу? Если у вас в сарае или гараже завалялся бак от машины с вертикальной загрузкой – считайте, дело в шляпе.

В днище бака необходимо вырезать отверстие для топки, внутри приварить крепления для подвеса продуктов. Остаётся только установить бак на очаг, подвесить рыбу или сало, накрыть бак сверху крышкой и запалить опилки.

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше расположить вдали от дома.

Важно! За такой коптильней придётся присматривать. Её нельзя оставлять надолго, огонь может разгореться, и вместо копчёного вы получите пригоревший продукт.
