Перед строительством дачного дома или коттеджа, важно определиться с типом отопительной системы; существует множество вариантов, отличающихся эффективностью, сложность монтажа и ценой. Одним из наиболее популярных считается воздушное отопление: для средних по площади помещений используется компактное тепловентиляционное оборудование, а для всего здания потребуется более сложный проект. По сравнению с водяным отоплением, воздушное нужно рассматривать как настоящую климатическую систему, ведь она сочетает в себе несколько функций, таких как отопление, вентиляция, охлаждение, увлажнение, очистка воздуха и отличается экономичностью в эксплуатации.

Подробнее о таких системах мы попросили рассказать специалистов «АТМ климат » – компании, занимающей одно из лидирующих позиций на рынке климатического оборудования.

Источник budmaster.info

Принцип действия и оборудование системы

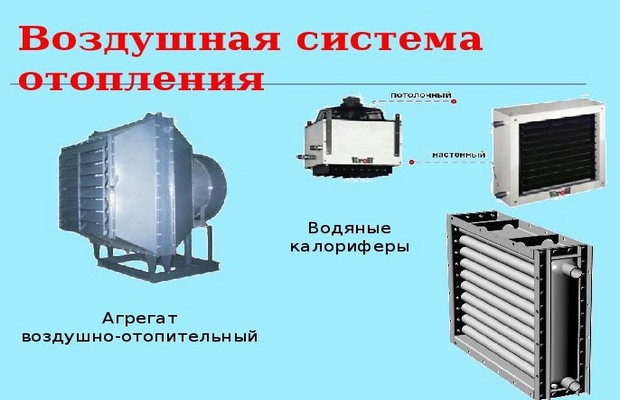

Оборудование для воздушного отопления делится на два типа:

Первый тип – с теплообменником в виде камеры сгорания, в которой непосредственно сгорает газ. Воздух проходя через теплообменник нагревается и подается в помещение.

Второй тип – с водяным теплообменником. Для такой системы источником тепла может являться дровяная печь, твердотопливный, газовый или универсальный котел. Также в системе возможна установка электрического нагревателя, но следует понимать что расходы на электроэнергию будут весьма значительными, кроме того, такой вариант не подходит для домов, для которых предусмотрена малая выделенная электрическая мощность.

Наиболее современный вариант – установка теплового насоса «воздух-воздух». Выгодная особенность такого решения – если в систему включить кондиционер, то такая система не потребует больших дополнительных затрат на оборудование, но позволяет значительно экономить на ресурсах в процессе эксплуатации.

Применение тепловых насосов этого типа для отопления домов – это мировой тренд, поскольку тепло получается без сжигания топлива и сопутствующего ему загрязнения атмосферы.

Основные компоненты воздушного отопления:

Вентилятор . Сердце системы, он должен быть производительным и долговечным.

Теплообменник . Он служит для прогрева воздушного потока.

Воздуховоды . Эти элементы используются для направленной подачи воздуха в помещение.

Фильтры, увлажняющие устройства . Они необходимы для очистки и поддержания оптимального микроклимата внутри здания.

Кондиционер . Позволяет охлаждать все помещения в доме.

Система управления . Она автоматически поддерживает и контролирует температурные условия, включает и отключает климатическую систему.

Эффективно и эстетично для домов с панорамным остеклением и вторым светом Источник indivi-dom.ru

Обратите внимание! В системе воздушного отопления нет радиаторов. Воздух после прогрева попадает в комнаты через решетки, холодные массы вытесняются наверх и отправляются по воздуховодам к теплообменнику. Циркуляция обеспечивает грамотный обогрев помещений и способствует эффективному вентилированию.

Циркуляция может быть естественного типа или принудительной. В первом случае перемещение потока происходит за счет разницы температур, во втором используется вентилятор. Как правило, системы, оснащенные таким оборудованием, достаточно мощные и производительные. Их устраивают в домах с площадью до 400 квадратных метров, если площадь дома больше, устанавливается несколько систем.

Источник ongun.ru

Профессиональную консультацию про воздушному отоплению частного дома Вы можете получить непосредственно у специалистов. Контакты компании «АТМ климат» по ссылке . Или уточняйте на выставке домов «Малоэтажная страна».

Преимущества и недостатки воздушного отопления

Как любая другая система, такая конструкция имеет свои плюсы и минусы. К достоинствам можно отнести следующие качества:

Универсальность . Воздушное отопление частного дома обеспечивает не только нагрев или охлаждение , но еще и вентиляцию , очистку и увлажнение воздуха, по сути являясь климатической системой для создания оптимального микроклимата в здании.

Удобство эксплуатации . Все управление системой может быть полностью автоматизировано.

Высокая энергоэффективность (в 1,5 раза экономичнее водяного отопления) . Воздушное отопление оптимально подходит, если владельцу важна экономия в процессе использования.

Повышенная надежность . Система практически не выходит из строя, нуждается в более редком обслуживании. Внутри за счет отсутствия жидкости не может образоваться воздушная пробка или утечка теплоносителя. Такого явления как «разморозка» для такой системы не существует.

Долговечность . Система, при условии правильного монтажа, способна проработать несколько десятилетий. В процессе важно лишь регулярно менять расходные материалы и проверять на предмет исправности.

В случае аварийного отключения электроэнергии система не разморозится и не испортит ремонт Источник master-electrician.ru

Важным плюсом воздушного отопления является возможность поддерживать заданную температуру на протяжении долгого времени. На нее не влияют погодные условия, регулировать режим можно с помощью автоматики на термостате или вручную с помощью пульта управления. Сами элементы при грамотном проектировании занимают минимум места, смотрятся достаточно эстетично, а для большей привлекательности можно, например, спрятать воздуховоды в специальные декоративные короба.

Вместе с тем воздушное отопление имеет и ряд недостатков:

Систему надо устанавливать в дома еще при строительстве . Так как воздуховоды занимают значительное место в доме, то их надо проектировать заранее.

Для небольших домов система воздушного отопления будет обходиться несколько дороже, чем традиционный обогрев.

Установить натяжной потолок , если он был запланирован, становится сложнее, поскольку приходится обходить воздуховоды.

Монтаж желательно проводить до внутренней финишной отделки , иначе будет невозможно спрятать воздуховоды в перекрытия дома.

Высота потолка в местах расположения воздуховодов, при невозможности прокладки в перекрытии, снижается на 15-20 см .

Перед монтажом требуется создание проекта , саму работу также необходимо поручать профессионалам.

Источник seaside-home.ru

Как проектируется воздушная система

Создание проекта – важный подготовительный момент: если он будет сделан с ошибками, владелец столкнется с трудностями в процессе использования отопления. Так, неверные расчеты приводят к недостатку/избытку мощности, неправильному вентилированию, неравномерному прогреву помещений. Чтобы воздушное отопление дома функционировало без сбоев, требуется уделить внимание следующим моментам:

Расчет теплопотерь делается для каждого помещения. Они зависят от того, сколько в комнате дверей, окон, поскольку через эти части тепло уходит интенсивнее.

Расчет теплопотерь на вентиляцию зависит от количества постоянно проживающих людей, для обеспечения людей свежим воздухом.

Расположение основных элементов на схеме , соотношение с другими инженерными коммуникациями, конструктивными элементами дома и предметами интерьера

Определение типа топлива и мощности источника тепла . При расчете важно помнить о том, что источник тепла рассчитывается не только на нормируемую зимнюю температуру, но и на непредвиденные отрицательные температуры.

Подбор опционального оборудования – такого как кондиционер, увлажнитель, бактерицидный очиститель.

Проект включает расчет всех компонентов системы, объема и стоимости материалов и расходников. Грамотный проект могут сделать только профессионалы.

Грамотный проект позволяет оптимально расположить оборудование и основные элементы Источник seaside-home.ru

Нюансы монтажа

Даже если проект выполнен с полным соблюдением требований ГОСТ и разработан профессионалами, нежелательно монтировать систему своими руками, поскольку это весьма непростой процесс. Однако знать его особенности следует в любом случае:

Сечение воздуховодов может быть круглым, прямоугольным или квадратным, выбор зависит от особенностей помещения и самого проекта.

Воздуховодные каналы чаще всего делают из оцинкованного стального листа : он отличается малой массой, не деформируется и не боится коррозии.

Крепление воздуховодных каналов возможно внутри стен, в перекрытиях, под потолком . Их при необходимости маскируют декоративными панелями: это позволяет создать привлекательный дизайн помещения, не боясь, что элементы коммуникаций испортят интерьер.

Источник indivi-dom.ru

Обратите внимание! В ходе циркуляции воздушных потоков система издает шум, и чтобы его снизить, потребуется монтаж звукоизоляционного слоя. Используемые для этого материалы нередко служат и в качестве теплоизолятора.

При монтаже системы с принудительной циркуляцией устройство подключают к источнику тепла и электросети, также можно использовать аварийный источник питания на случай внезапного отключения света.

Также для отопления важно выбрать фильтры: они могут быть механическими, электростатическими и угольными. Первая разновидность служит для задержки пылевых частиц и грязи, вторая используется для более тонкой очистки, третья для устранения неприятных запахов. Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации.

Обслуживание: основные особенности

Чтобы количество поломок в течение срока службы было минимальным, необходимо обеспечить системе своевременное обслуживание. Периодичность проведения зависит от ее сложности, интенсивности использования, иных факторов.

Источник seaside-home.ru

Воздушное отопление загородного дома требует следующих регулярных действий:

Визуальный осмотр оборудования, диагностика отдельных узлов.

Очистка и замена фильтров , очистка и замена подушки увлажнителя, очистка теплообменника.

Проверка автоматики .

Своевременное обслуживание позволит избежать потери мощности, поломок оборудования, ремонта. Некоторые работы можно проводить самостоятельно, например, замену и очистку фильтра или чистку теплообменника. Другие работы требуют наличия квалификации и лучше предоставить их выполнение профилированным компаниям.

Видео описание

В этом видео мы обсудим можно ли смонтировать воздушное отопление самостоятельно:

Чтобы процедура прошла успешно и быстро, рекомендуется заказать регулярную проверку системы в проверенной компании. Многие пользователи заключают договор на обслуживание в одной фирме, и специалисты выполняют работы каждый сезон или с иной установленной периодичностью.

Правильно спроектированная и обслуживаемая система прослужит долго Источник remlandia.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Отопление воздух-воздух или воздушное отопление. Плюсы и минусы воздушного отопления:

Заключение

Создание системы воздушного отопления – это выгодное решение, поскольку она отличается практичностью, высоким уровнем комфорта и экономичностью. Рекомендуется провести проектирование на этапе строительства здания: это поможет учесть все нюансы планировки, рассчитать эффективность и не допустить таких ошибок, как установка оборудования недостаточной мощности или неравномерный прогрев. Так как монтаж требует специальных знаний и опыта, то обустройство воздушного отопления требуется поручить специалистам.

Отправим материал вам на e-mail

Поддерживать комфортную температуру в доме, затратив при этом минимальное количество денежных средств – мечта абсолютно любого домовладельца. В рамках данной статьи мы рассмотрим, как выполнить воздушное отопление частного дома своими руками, как устроена подобная система и в чем её преимущества. Также будут освещены некоторые нюансы самостоятельного монтажа и эксплуатации системы воздушного отопления. Давайте приступим!

Отопление, вентиляция и кондиционирование в одной установке

В систему данного типа включают либо водяной калорифер, либо теплогенератор. Эти устройства отвечают за нагрев воздуха. В помещении теплый воздух распределяется с помощью специального вентилятора, который его направляет в нужные зоны. Самым лучшим способом в организации воздушного отопления помещений являются переносные тепловые пушки. Они достаточно быстро и интенсивно обогревают необходимые участки. В настоящее время очень многие стали применять данный способ в загородных домах и на даче.

Плюсы и минусы воздушного отопления в доме

К плюсам данного способа обогрева относят:

• КПД составляет до 93%;
• нет промежуточных звеньев во время передачи теплого воздуха,типа радиаторов и труб;
• можно легко объединить отопительную и климатическую системы. Поэтому температура в помещении поддерживается именно такой, какой задали её пользователи;
• небольшая пассивность системы, с помощью которой можно нагревать необходимые участки до высокой температуры.

Но, несмотря на множество положительных качеств отопления, есть еще и минусы. Их требуется обязательно запомнить тем, кто хочет сделать воздушное отопление частного дома своими руками. К ним относятся:

• монтаж установки можно произвести только во время строительства помещения. Обязательно нужно разработать и рассчитать все параметры системы до проведения строительных работ;
• воздушное отопление необходимо постоянно обслуживать;
• данная система не совершенствуется;
• расход электричества достаточно большой. Для экономии лучше всего приобрести резервный источник электроснабжения.

Важно знать! Этот вид обогрева широко известен и применим в странах Европы, а, так как там достаточно холодный климат, 80% домов и коттеджей, расположенных за чертой города, отапливаются именно эти способом.

Схема и устройство установки

Ниже представлен составляющие воздушного отопления частного дома своими руками:

• Печь;
• Фильтрующие элементы;
• Труба, которая забирает воздух из комнаты;
• Вытяжка;
• Труба, которая подводит свежий воздух;
• Подача теплого воздуха в комнату;
• Система, выводящая остывший воздух из дома;
• Дымоход.

В виде теплового генератора отлично подойдет жидкостный или газовый обогреватель, оснащенный программируемым контроллером. После того, как дом полностью прогреется, сразу же срабатывает автоматика и поддерживает температуру по заданным параметрам.

Обратите внимание! Обогреватель должен включаться автоматически максимум 4 раза в сутки при условии качественно выполненной теплоизоляции. Такой режим помогает экономить энергоресурсы.

Воздушное отопление частного дома своими руками: виды схем

Для того, чтобы обогрев воздушного типа работал максимально эффективно именно в вашем случае, каждый должен знать все имеющиеся виды схем организации. Каждый вид имеет принципиальные отличия и тонкости монтажа.

Классификация систем

Воздушное отопление по принципу циркуляции воздуха бывает естественное и принудительное. При естественной циркуляции воздух поднимается к потолку и перемещается по воздуховоду в тот или иной участок дома, который необходимо обогреть. Принудительная циркуляция воздуха выполняется путем использования в установке мощных вентиляторов.

По типу масштабности отопление бывает локальное и центральное. Локальная система нужна для создания комфортной температуры в конкретном помещении. А централизованная система воздушного отопления для частного дома обеспечивает нагрев и поддержание температуры во всей жилой постройке.

По принципу осуществления теплообмена установки подразделяются на приточные, рециркуляционные и с частичной рециркуляцией. Приточные применяются для использования воздуха с улицы, который подается вентилятором к нагревателю.

При частичной рециркуляции применяется как воздух с улицы, так и теплый воздух из помещений дома. При рециркуляционном принципе воздух постоянно обновляется, остывая в помещениях и вновь нагреваясь в воздухонагревателе или рекуператоре.

По расположению системы бывают подвесные и напольные. С помощью напольной установки воздух не только быстро нагревается, но и по воздуховодам попадает во все помещения, отдавая им тепло. Данную систему к тому же можно дополнить климат-контролем. Это значит, что летом,в жаркое время, температуру можно также и понизить. С помощью такой функции в помещении становится достаточно комфортно.

Если выбор покупки остановится на воздушном отоплении дома по канадской методике, то это значит, что в вашем распоряжении будет возможность задавать и контролировать не только температуру воздуха, то также влажность и степень очистки.

Статья по теме:

Отопление дома электричеством: самый экономный способ. Если рядом не проходит газовая магистраль, то рекомендуется отопление дома электричеством. Самый экономный способ можно подобрать, проанализировав все имеющиеся варианты. Об этом и поговорим.

Как производится расчет воздушного отопления

Для того, чтобы правильно сделать расчет отопления и распределить все оборудование, не обойтись без помощи инженеров-проектировщиков, которые имеют в данном деле огромный опыт. Чтобы самостоятельно выполнить всю работу по расчету и подбору оборудования, необходимо придерживаться некоторых правил:

• рассчитать теплопотери всего дома и каждого помещения по отдельности;
• выбрать тип и мощность воздухонагревателя, а также вентиляционной установки;
• рассчитать необходимый воздухообмен исходя из требований СНиП;
• выполнить аэродинамический расчет системы, чтобы определить потери напора воздуха в воздуховоде и определить диаметр воздушного канала.

Полезный совет! На каждый 1м. кв. необходимо в среднем 80-100 Вт тепла. Для более точного расчета воспользуйтесь калькулятором ниже.

Если будут допущены хотя бы малейшие ошибки при расчетах отопления, возникнут некоторые неприятные моменты: шум, сквозняк или же перегрев, а затем поломка оборудования. Стоит несколько раз все проверить, чтобы избежать дискомфорта.

Самое экономный вариант воздушного отопления загородного дома — это использование солнечных батарей. Данный способ набирает популярность ввиду все большей доступности. Здесь имеет значение количество солнечных дней в году, тогда рассчитывают количество коллекторов, которые поглощают энергию солнца и, в последствии, перерабатывают в тепло. Коллекторы лучше всего поставить на крыше и стенах дома или же на специально построенных конструкциях для данной цели.

Калькулятор расчета необходимой тепловой мощности для воздушного отопления

Калькулятор расчета необходимой тепловой мощности воздушного отопления

нет одна две три

35⁰С и ниже от -30⁰С до -34⁰С от -25⁰С до -29⁰С от -20⁰С до -24⁰С от -15⁰С до -19⁰С от -10⁰С до -14⁰С не холоднее -10⁰С

Холодный пол по грунту или над неотапливаем помещением Теплый пол по грунту или над неотапливаем помещением Отапливаемое помещение

Отапливаемое помещение Теплый чердак или иное помещение Холодный чердак или неотапливаемое помещение

до 2,7 м 2,8÷3,0 м 3,1÷3,5 м 3,6÷4,0 м более 4,1 м

Нет Одно Два Три

Не заполняйте, если отправка результатов не нужна

Отправить результат мне на почту

Помощь в выборе теплогенератора и этапы установки

Воздуховоды обычно заказывают на специальных предприятиях, выпускающие подобное оборудование. Если есть желание установить , то необходимо утеплять подающие воздуховоды. Конденсат при теплоизоляции не появляется. Для того, чтобы установить магистральный воздуховод, рекомендуется выбирать оцинкованную сталь. Ее оклеивают фольгированным самоклеящимся утеплителем с толщиной, около 5мм.

Для того, чтобы спрятать воздуховоды, рекомендуется воспользоваться межпотолочным пространством, которое находится за подвесным потолком. Имеется 2 вида воздуховодов: жесткие и гибкие. Их выбирают для определенного типа воздухонагревателя. Алюминиевый скотч применяется для соединения нескольких воздуховодов.

Самый главный момент при выполнении установки — это порядок действий. В первую очередь необходимо установить воздухонагреватель с теплообменной камерой. От него идет разводка и крепление воздухонагревателя. Теплоизоляция каналов должна производиться в обязательном порядке. Через гибкие рукава выполняются отводы. Рукава в свою очередь монтируются в стене.

Совет! Необходимо воспользоваться консультацией специалиста при выборе хорошей модели теплогенератора для воздушного отопления частного дома, цена которого зависит от его технических параметров. А приборы лучше ставить в специально отведенном для этого помещении.

Источник тепла — это самая важная деталь. Для того, чтобы его подключить, лучше всего воспользоваться услугами специалистов. Но если есть желание самостоятельно выполнить данную работу, следует очень тщательно прочесть и разобраться в инструкции. Устанавливать конструкцию рекомендуется в отдельном помещении. Отлично подойдет подвал. Дымоход желателен с . Сам же теплообменник соединяется с воздуховодом, а вентилятор располагается под камерой сгорания.

Монтаж систем воздушного обогрева – сложный и ответственный процесс, которому предшествует кропотливый расчет и подбор оборудования. При должной теоретической подготовке вполне возможно выполнить работу своими руками. Во всех других случаях обращайтесь к специалистам.

Воздушное отопление (видео)

Экономьте время: отборные статьи каждую неделю по почте

Традиционно монтируемый контур отопления в постройках различного назначения – водяной (печи, камины, «козлы» и так далее не в счет), хотя в качестве теплоносителя в нем могут использоваться и так называемые «незамерзайки». В индивидуальных жилых строениях и квартирах в последнее время стали устанавливаться и электрические системы (наиболее распространенные варианты – греющие кабеля, маты, ИК-приборы).

Но если задать вопрос, что такое воздушное отопление, то вряд ли из 10 человек хотя бы двое правильно на него ответят. Хотя для установки в частном доме система этого типа – более чем привлекательное инженерное решение. Что она собой представляет, чем характеризуется и о многом другом – эта статья.

Принцип функционирования

Система воздушного обогрева монтируется по разным схемам, в зависимости от отапливаемой площади, этажности частного дома и ряда других факторов. Если коротко, то ее работа заключается в нагреве охлажденных воздушных масс, подающихся в теплогенератор, с последующим их отведением по «каналам», которые отвечают за отопление отдельных помещений.

Устройство воздушной системы отопления

В ее составе могут быть различные элементы, в зависимости от конкретного проекта. Основными (базовыми) являются:

• Теплогенератор. Нагревателем воздуха может служить котел, калорифер водяной, камин, тепловая пушка. Есть и другие варианты, например, солнечные батареи;

• Воздуховоды. Собственно, это каналы, по которым циркулируют потоки воздуха. В продаже есть разные исполнения таких изделий. Отличия в материале, сечении (круг, прямоугольник, квадрат), типоразмерах. Сочленение отдельных секций простое, поэтому монтаж своими силами никакой сложности не представляет;
• Теплообменник (экономайзер, рекуператор). Устанавливается не всегда, но для больших систем, как правило, монтируется;
• Дополнительное оборудование (клапана, вентиляторы, распределительные головки, решетки и ряд других элементов системы).

Варианты воздушного отопления

Циркуляция воздушных масс – принудительная или естественная (гравитационная). Последняя разновидность системы монтируется, как правило, в небольших одноэтажных строениях.

Она характеризуется некоторой инерционностью (обусловленной архитектурными особенностями здания), зато контур является энергонезависимым (отпадает необходимость в использовании вентиляторов и других электрических приборов), а ее монтаж обходится дешевле. По сути, это усовершенствованное отопление печное частного дома.

Преимущество в том, что воздух может забираться извне (открытый цикл).

Следовательно, появляется возможность его регулярного освежения. Причем при любой температуре «за бортом», в то время как качественное проветривание комнат в зимний период способом открывания окон и дверей в некоторых случаях нежелательно. Например, если в доме маленькие дети, «капризные» растения и тому подобное. Минус понятен – более высокая стоимость установки и необходимость постоянного эн/обеспечения.

Особенности воздушного отопления

Плюсы:

Один из главных – отсутствие риска протечек. Их не бывает в принципе, учитывая, что теплоносителем является воздух. Сюда же можно добавить, что и промерзание такой системы исключено. Для загородного строения, в которое хозяева наведываются лишь изредка – более чем актуально.

Высокая экономичность. Чтобы лучше понять, следует разобраться детально, за счет чего снижаются расходы:

• Профессионально выполненный монтаж системы обеспечит ее КПД на уровне не менее 93%. Если учесть, что для водяных контуров данный показатель редко доходит до значения 75%, то преимущество более чем весомое.
• Расход «топлива» минимальный. Во-первых, благодаря высокой инерционности системы отопления подобного типа (теплоноситель нагревается быстрее). Во-вторых, режим работы теплогенератора более «щадящий». Он включается лишь при падении температуры ниже предела, который задан автоматикой. Следовательно, его функционирование – это чередование периодов включения и покоя.
• Трубы, батареи (радиаторы) в таких системах не используются. Если сравнить общие расходы на монтаж оборудования, то для отопления воздушного затраты несколько меньше, чем водяного.
• Возможность совмещения функций обогрева и . После установки в частном строении системы отопления воздушного типа приобретение других бытовых приборов категории «климатическое оборудование» не требуется.

Быстрый монтаж системы. Даже если придется заниматься этим самостоятельно, не потребуются специфические инструменты и приспособления. Например, «утюг» для пластиковых труб и ряд других, не относящихся к бытовым.

Бесшумность воздушной системы. Во-первых, теплоноситель по трубам не «шуршит», что некоторых людей очень раздражает. Во-вторых, собственники частного дома никогда не столкнутся с таким «сюрпризом», как регулярные гидравлические удары. Особенно если строение более 2-х этажей.

Минимальный перечень работ, предусмотренных ТО. С точки зрения эксплуатации – довольно выгодная система.

Читателю, для которого эти аргументы не очень убедительны, можно привести еще один – длительный эксплуатационный срок воздушной системы. По сравнению с водяным отоплением превышение примерно в 2,5 – 3 раза.

Минусы

Если внимательно вникнуть в суть претензий, которые предъявляются к воздушной отопительной системе ее «благожелателями», то можно сделать вывод, что они, как впрочем, и все в этом мире, относительны.

Невозможность переделки. Чего конкретно? Вот этот вопрос прежде всего и следует уточнять.

Зависимость от эл/питания. Это относится только к отопительным системам, в которых циркуляция воздуха организована принудительно. То же самое можно «поставить в пику» практически любому контуру обогрева, за исключением разве что тех, где используются энергонезависимые котлы (типа TLO).

Необходимость в более частом проведении ТО. Обслуживание нужно любой технической аппаратуре (механизму, системе). Все дело в том, насколько грамотно ее эксплуатирует хозяин. Применительно к воздушному отоплению основное внимание уделяется своевременному удалению конденсата и нагара внутри воздуховодов. Однако в профессионально спроектированной системе предусмотрено, как минимизировать данные «недостатки» и облегчить проведение технологических операций.

Воздушную систему нельзя установить в эксплуатирующемся частном или ином строении. И опять не совсем верно. На этапе проектирования выбирается способ прокладки кабель-каналов. В основном встречаются скрытые схемы. Некоторые из них действительно, просто так не переделать. Но кто мешает предусмотреть монтаж различных фальш-панелей, установку натяжных потолков. Если правильно выбрать вид полотна (например, на тканевой основе), то им прикроется большая часть воздуховодов.

Автор рекомендует не судить столь однозначно о перечисленных недостатках и их количестве. Идеала не существует – это общеизвестно. А различные минусы можно «сгладить», если понимать принцип работы воздушного отопления, тем более монтируя систему по проекту, составленному профессионалом.

Стоимость воздушного отопления

Здесь уместно обозначить лишь ориентировочные данные, так как затраты зависят от схемы, состава, используемого оборудования, архитектуры строения и так далее.

Фирмы-подрядчики оценивают свои услуги за монтаж (без материалов) в пределах 920 – 1 140 руб/м2. Если все делать своими руками, этот пункт в смете будет отсутствовать. Но за разработку документации лучше заплатить, так как самостоятельно провести расчеты вряд ли получится.

Нелишне отметить, чем чреваты ошибки в проектировании:

• Постоянные сквозняки.
• Присутствие в комнатах дома посторонних шумов.
• Перегрев воздуха и осушение помещений.

И это только основные, наиболее часто «имеющие место быть» неприятности.

Общей информации достаточно. Решайте, читатель, нужно ли вам такое отопление в частном доме. Но то, что эта система избавит от многих проблем, связанных с водяным контуром – однозначно.

На чтение 12 мин. Просмотров 1.2k.

Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством .

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

Выходя из транспортных коробов теплый газ, нагревает атмосферу каждой комнаты и уходит через вентиляцию или обратную шахту. Такая схема работы считается наиболее чистой, но она не лишена и своих минусов. Прежде всего – это существенная доля нерациональных трат энергии.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Разумеется, гигиеничность этой схемы вызывает вопросы, ведь вредные вещества вместе с газом движутся по замкнутому кругу, постоянно возвращаясь в комнаты дома. Поэтому рециркуляционное движение подходит только в случае отсутствия необходимости в вентиляции помещения.

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов , хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Монтаж системы отопления выполняется в строгой последовательности:

• Установка котла и теплообменной камеры.
• Монтаж вентилятора.
• Монтаж и разведение воздуховодов в отапливаемые помещения.
• Утепление и изоляция напорных и заборных каналов.
• Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

Дымоход выполняется из дешевой листовой жести. Сверху теплообменник стыкуется с подающим воздуховодом, а внизу под камерой сгорания монтируется вентилятор. С обратной стороны к нему подводят обратный трубопровод.

Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

Утепление рукавов предотвращает конденсацию на них влаги. Затем в трубопровод монтируют заслонку дроссельного типа для регулирования объемов подачи свежего воздуха. После монтажа и стыковки всех узлов системы проводят декоративные работы по скрытию труб и проводов в коробах из гипсокартона.

• Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
• Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
• Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
• При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
• При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
• Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Воздушное отопление частного дома — отзывы

«Мы уже год живем с такой системой отопления, и у нас на практике сложилось определенное мнение со своими за и против. Хорошо в ней то, что она нигде не выпирает в виде чугунных радиаторов или труб, в полу всего лишь дырочки откуда идет теплый воздух. При эксплуатации нет больших затрат ведь горелка работает на обычном газе. Главным минусом такой системы я считаю то, что со временем трубы забиваются пылью, которой придется, потом дышать».

Оценка:

Светлана, г. Воронеж

Воздушное отопление – это один из новых способов обогрева частных домов и коттеджей. Повышенный КПД и простота монтажа все больше увеличивают спрос на такие системы.

Под воздушным отоплением понимают особую систему терморегуляции. Она предполагает подачу нагретого до заданной температуры воздуха прямо в помещения жилого либо нежилого строения. По сравнению с печными и радиаторными системами такое отопление характеризуется рядом достоинств.

Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное будет по-настоящему выгодным и экономичным.
6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

• месту установки оборудования;
• варианту циркуляции воздуха;
• типу теплового обмена;
• масштабности.

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом. Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции. В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Если вы считаете себя чрезмерно восприимчивым к посторонним раздражающим звукам, лучше остановить свой выбор на сетях с естественной вентиляцией.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов, развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

• теплового генератора;
• воздуховодов;
• вентилятора;
• решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

Расчет и самостоятельный монтаж системы обогрева – получится ли?

Расчет воздушного отопления и составление ее точного проекта – обязательные этапы установки системы. Эти операции необходимы для:

• определения скорости, с которой должен перемещаться воздух;
• выбора отопительной установки с подходящими мощностными характеристиками, достаточными для обогрева дома;
• получения точной схемы монтажа всех элементов отопительной сети;
• определения аэродинамического показателя системы и объема тепла, уходящего из дома через дверные и оконные проемы, напольное основание, крышу, стеновые поверхности.

Своими руками выполнить грамотный расчет достаточно сложно. Нужно обладать знаниями инженера-теплотехника. Мы рекомендуем доверить этап проектирования специалистам. А уж монтажные работы, имея под рукой схему отопления, вы сможете выполнить и самостоятельно.

На видео ниже показана последовательность действий, которые нужно произвести при сборке и подключении системы воздушного обогрева. Первый шаг – выбор и . Он обязательно должен иметь такие модули – регулирование интенсивности горения и автоконтроля безопасности функционирования оборудования. Агрегат без таких систем для обустройства воздушного отопления не подходит.

К установленному в выбранном месте котлу подсоединяем воздуховоды. Разрешатся использовать и металлические гибкие каналы, и изделия из оцинкованной стали. Первые друг с другом соединяются и герметизируются специальным армированным скотчем, вторые – шпильками, хомутами. Если монтируется комбинированная система обогрева и кондиционирования, воздуховоды следует тщательно теплоизолировать. Тогда на их поверхности не будет образовываться конденсат.

После прокладки воздуховодов можно монтировать решетки, а затем выполнять декорирование проложенных каналов под имеющийся интерьер (конечно же, если вы запланировали такие работы). Внимательно смотрите видео, прислушивайтесь к советам экспертов, и у вас точно получится соорудить качественную и долговечную систему воздушного отопления. Пусть в вашем доме всегда будет уютно и тепло!
