Какой бы ни была отопительная система, она предполагает проведение настройки, которая может осуществляться определенным способом. Это необходимо для того, чтобы параметры на отдельных участках были приближены к расчетным. Тем самым удается добиться эффективности работы. Для регулировки можно использовать разные средства, однако самым распространенным и современным является балансировочный клапан, принцип работы которого представлен в статье.

Необходимость использования

Отопительные системы предполагают необходимость проведения балансировки, которая представляет собой гидравлическую настройку. Целью данных манипуляций является приведение по отдельным ветвям схемы к необходимому значению, только так к каждому радиатору будет поступать нужное количество тепла. Если речь идет о простых системах, требуемый расход теплоносителя обеспечивается с помощью правильно подобранных диаметров труб.

Использование в сложных системах

Сложные системы в своей работе предусматривают регулировку специальными шайбами, величина прохода которых обеспечивает протекание воды в нужном объеме. Перечисленные методы являются устаревшими, сегодня используется современный способ, который выражен в установке балансировочных клапанов. Эти устройства представляют собой ручные вентили, с помощью которых производится регулировка потока теплоносителя. Механизм имеет дополнение, которое перекрывает поток, для этого используются штуцеры.

Принцип работы

После того как вы узнали, для чего используется принцип работы которого будет описан ниже, можно приступать к установке устройства. Для начала следует разобраться с принципом Для этого можно представить тупиковую ветвь, которая имеет несколько радиаторов, последние выступают в качестве потребителей энергии. По трубам к ним подается определенный объем теплоносителя, подогретого до расчетной температуры. Она определяется в зависимости от того, какое количество тепловой энергии будет необходимо для обогрева помещений.

Используется в том случае, когда радиаторы лишены а расход воды для каждого из них является постоянным. Упомянутое устройство должно находиться на обратном трубопроводе, в том месте, где его можно врезать в общую магистраль. Это позволяет осуществлять необходимые измерения, выставив вентиль на нужное число оборотов. Определенный постоянный расход воды в регулируемой ветви будет гарантирован. Однако пользователи достаточно часто сталкиваются с тем, что величина расхода изменяется, это может произойти, когда на радиаторах установлены термостатические регуляторы. Они призваны управлять интенсивностью нагрева помещения и создают на пути воды препятствие, уменьшая объём ее поступления. При этом в обратном общем трубопроводе расход объема теплоносителя будет меняться.

Для справки

Ручной балансировочный клапан будет гарантировать определенный объем теплоносителя, что позволит добиться необходимого эффекта, когда число батарей невелико и не достигает 5 штук. Если ограничить пределы регулирования термостатов, то имеющаяся схема может быть легко настроена. Если же количество радиаторов больше упомянутого, то они пойдут вразнос. Термостат, установленный на первой батарее, будет перекрывать поток теплоносителя, что станет причиной увеличения потока на втором радиаторе. На нем станет закрываться клапан, расход перейдет на третий радиатор и так далее. В конечном итоге такая работа приведет к тому, что одни батареи будут излишне перегреваться, а другие останутся холодными, при этом произойдет разбалансировка ветки. Автоматический балансировочный клапан должен быть установлен на стояке или ветке с достаточно большим количеством отопительных приборов, только тогда система будет работать четко.

Принцип работы клапана на стояке с большим числом радиаторов

Если будет использоваться автоматический балансировочный клапан в условиях, которые были описаны выше, то принцип действия здесь несколько иной. Настройка вентиля при этом осуществляется на максимальный расчетный расход воды. В ходе работы, когда термостат какой бы то ни было батареи будет уменьшать потребление горячей воды, давление на участке станет расти. Автоматический регулятор получит импульс посредством капиллярной трубки, это позволит устройству быстро отреагировать, скорректировав расход воды, тогда остальные термостаты не успеют сработать, перекрывание потока не произойдет, а система останется гидравлически сбалансированной.

Классификация

Балансировочный клапан, принцип работы которого был описан выше, представлен к продаже в широком ассортименте. Прежде чем сделать приобретение, вы должны разобраться в классификации. Таким образом, при выборе необходимо учитывать расчетные параметры системы в точке установки. Мастер должен обратить внимание на максимальное давление рабочей среды и номинальный параметр, а также учесть разность давлений в обратном и подающем контуре.

Клапан может относиться к тому или иному классу в зависимости от области использования. Так, устройства применяются на объектах индивидуального строительства, жилищно-коммунального хозяйства, в условиях промышленных объектов и на участках магистральных трубопроводов. Балансировочный клапан, принцип работы которого вам должен быть известен перед приобретением устройства, может быть выбран по типу трубопроводной системы, которая рассчитана на кондиционирование, горячее или холодное водоснабжение, охлаждение или отопление. Помимо прочего, описываемые приборы различаются по типу теплоносителя, как то пар, вода или раствор гликоля. По типу установки клапаны разделяются на фиксированные и регулируемые.

Основные типы клапанов

Если вас заинтересовал клапан балансировочный MSV, то он представлен к продаже в широком разнообразии, среди прочих моделей можно увидеть устройства с ручной регулировкой, с помощью которых легко настроить отдельные участки системы и весь трубопровод, определяя давление и расход среды в контрольных точках. С помощью ручных балансировочных клапанов можно отключить отдельные участки, освободив их от рабочего теплоносителя. Основным достоинством является невысокая стоимость, однако вы должны обратить внимание на некоторые недостатки. Среди основных - возможность установки баланса только для средних расчетных параметров постоянного тока. При колебаниях потока, что происходит в водопроводных системах, балансировка может нарушиться.

Автоматический балансировочный клапан, цена которого составляет 6000 рублей, может быть и автоматическим, его устанавливают на обратном и входном контуре. Еще одна разновидность клапанов предусматривает возможность регулировки температуры рабочей среды.

Особенности установки

Если вы решили приобрести балансировочный клапан «Данфосс», то первоначально должны ознакомиться с особенностями проведения монтажа. Для того чтобы гарантировать точность измерений, до и после устройства должны располагаться участки трубы, лишенные изгибов. Длина участка будет зависеть от диаметра. До клапана длина прямой трубы должна оказаться равна 5 диаметрам труб, после клапана длина должна составить два диаметра или больше. Если не учитывать данные рекомендации, когда устанавливается балансировочный клапан «Данфосс», то погрешность в измерениях может достигать 20 %.

Как часто в ЖЭК поступают вопросы, касающиеся отопления жилых помещений? Постоянно! У одних жильцов в доме постоянный холод, у других – наоборот жара, а у третьих – доносятся раздражающие звуки из труб. Но, к сожалению, коммунальные службы не могут угодить всем жильцам одновременно. Но решение у данной проблемы есть, и это – балансировочный клапан для системы отопления.

Причины неравномерного распределения тепла в комнатах

Современные многоэтажки и частные дома обогреваются при помощи системы отопления, состоящей из радиаторов и трубопровода. Оба элемента образуют одну конструкцию, по которой равномерно распространяется поток горячей воды, для обогрева жилого помещения.

Однако, несмотря на то, что трубы водопровода сделаны из прочного металла, а проектированием системы отопления занимаются профессионалы, часто возникают проблемы с неравномерной подачей горячей воды по трубам. Дополнительными причинами также может стать низкое давление, высокая скорость потока воды или большое количество холодного воздуха внутри труб.

Рисунок 1: устройство для измерения давления в трубах

Для чего нужен балансировочный клапан?

Решить проблему с неравномерным распределением тепла в комнатах можно несколькими способами. Из-за их внутренней неисправности. В других случаях, таких как самостоятельная регулировка потока горячей воды или уменьшение/увеличение давления внутри труб необходимо использовать балансировочный клапан для двухтрубчатой системы отопления.

Он сделан в виде небольшой арматуры с клапаном наверху. Балансир встраивается в систему отопления и регулирует поток подачи теплой воды по трубам. Одновременно с этим он также следит за тем, чтобы давление в водопроводе оставалось в пределах нормы. Тогда жидкость внутри конструкции не застаивается, постепенно продвигается по трубам и равномерно распределяет тепло.

Рисунок 2: строение балансирующего клапана

Кроме того установка балансировочного клапана дает такие преимущества, как:

1. Экономия денежных средств на счетах за отопление.
2. Создание наиболее удобной температуры воздуха в комнате.
3. Упрощает запуск системы отопления.

Еще одним не маловажным плюсом данного прибора является тот факт, что он может продлить срок эксплуатации батарей. Рано или поздно, но любую систему отопления приходится балансировать, по причине постоянных скачков давления и жестоких условий эксплуатации в холодное время года. Поэтому старая система отопления может выйти из строя. В лучшем случае, она прекратит обогрев одной из частей здания, в худшем – трубы не выдержат давления, и может начать утечка их содержимого.

Рисунок 3: преимущества установки балансирующего клапана (1 — экономия средств, 2 — создание удобной температуры воздуха в комнате, 3 — упрощает запуск системы отопления, 4 — продлевает срок работы батарей)

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

• По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.

Рисунок 4: ручные балансирующие клапаны для разных типов батарей

• По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
• По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.

Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)

• По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.

Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

Установка балансировочного клапана

Единственная классификация, которая не была указана в предыдущем пункте, касается монтажа квартирного балансировочного клапана в систему отопления. Их подразделяют на несколько типов в соответствии со способом крепления арматуры:

1. Резьбовой;
2. Фланцевый;
3. Приварочный.

Рисунок 7: на изображении находится ручной клапан с резьбовой арматурой для установки

Прочность балансировочного клапана не зависит от способа крепления его к основной конструкции системы отопления. Это уже зависит от завода, который занимался сборкой и разработкой устройства.

Однако для того, чтобы общая конструкция держать крепко и надежно, и прослужила не один год своему хозяину, существует несколько подсказок.

Во-первых, на корпусе балансировочного клапана уже есть подсказка, как правильно его устанавливать. На месте стыка арматуры с трубой находится стрелка, которая во время установки должна совпадать по направлению с потоком жидкости. Таким образом, сам закрывающий клапан или шар, будут создавать сопротивление во время регулировки температуры.

Если такой стрелки нет, то производитель позаботился о том, чтобы клапан устанавливался независимо от направления потока.

Во-вторых, перед тем, как начать установку клапана, необходимо позаботиться о его безопасности при возможных механических повреждениях. Для этого перед клапаном нужно сделать слой из фильтра и грязевика.

В-третьих, механическое воздействие на клапан может быть из-за турбулентности. Чтобы уменьшить ее воздействие на конструкцию, клапан стоит устанавливать только на прямых участках трубы. То, на каком расстоянии должен находиться изгиб трубопровода и клапан указано в инструкции к устройству. Для каждых моделей данный параметр может быть разный.

Настройка балансировочного клапана

После того, как клапан был установлен, идет процесс настройки балансировочного клапана. Конечно, сама система отопления уже имеет свои характеристики того, в каком направлении должна течь жидкость по трубам, с какой скоростью и под каким давлением. Однако со временем в ней происходят сбои. И потому балансиры регулируют этот процесс вместо нее.

Прежде, чем начать индивидуальные настройки балансира, необходимо узнать характеристики самого трубопровода, и под них уже подстраивать значения устройства. Но даже это не делается по какой-либо формуле из школьной программы и калькулятору.

Для этого у мастера по установке балансиров должна иметься специальная таблица, в которой подобраны основные значения всех переменных в трубопроводе и их соответствие стандартам самого устройства. Для более точной настройки могут понадобиться специальные инструменты, вроде расходомера.

Рисунок 8: на изображении находится прибор для проверки давления в трубах и других параметров — расходомер

Заключение

Балансировочный клапан – это отличная альтернатива другим источникам тепла, вроде обогревателей, по нескольким причинам. Во-первых, они внедряются прямо в систему отопления. Во-вторых, экономят денежные средства для оплаты коммунальных счетов. В-третьих, продлевают срок эксплуатации трубопровода в помещении. В-четвертых, не занимает много пространства. И не маловажный пятый плюс, из-за которого стоит приобрести данный прибор – это простое управление.

Устройство встроенное в балансировочный клапан для системы отопления очень простое в использовании, если речь идет о комнатных приборах. Для настройки температуры в них достаточно повернуть немного вентиль, а все остальные настройки за человека уже сделает само приспособление. Автоматический тип устройства, так и вовсе не нуждается в участии человека. Он подстраивается под условия окружающей среды.

Поэтому единственное, что сегодня зависит от покупателя, это сделать свой выбор в пользу качественного производителя, а не дешевого балансировочного вентиля, также необходимо найти подходящего мастера, который поможет с его установкой.

Функционирование отопительной системы часто сопровождается неравномерным распределением теплоносителя по контуру и подключенным приборам. Это может привести к перепадам давления и температур, которые отрицательно сказываются на эффективности обогрева и могут вывести оборудование из строя. Предотвратить данные последствия помогает балансировочный клапан, различные модели которого реализуются компанией «Форстерм».

Ручной балансировочный клапан: принцип работы и назначение

Это устройство является разновидностью трубопроводной арматуры и применяется для расчетного распределения теплоносителя по контуру и выравнивания его давления и температуры. Независимо от того, какую конструкцию имеет балансировочный клапан, принцип работы его основан на изменении пропускной способности трубопровода за счет увеличения или уменьшения проходного сечения. Это достигается путем постепенного перемещения золотника относительно входного отверстия устройства, в связи с чем приспособление обеспечивает возможность плавной настройки.

Видео, схемы систем балансировки

Благодаря использованию расходомера, операции по балансировке потока упрощается, поскольку значение расхода можно считать и настроить в любое мгновение, не прибегая к помощи дифференциальных манометров и справочных графиков.

Видео: устройства для балансировки контуров

Регулятор дифференциального давления поддерживает постоянной, на установленном значении, разницу давления, существующую между двумя точками гидравлического контура.

Видео: балансировочный клапан – принцип работы и схема (стабилизатора расхода)

Устройства AUTOFLOW способны автоматически сбалансировать гидравлический контур, обеспечив на каждом терминале расчетный расход. Даже в случае частичного перекрытия контура по причине срабатывания регулирующих клапанов, расходы в открытых контурах остаются постоянными на номинальных значениях. Система всегда обеспечивает наилучший комфорт и предоставляет самое большое энергосбережение.

Ассортимент балансировочных клапанов для системы отопления

В каталоге вы можете подобрать трубопроводную арматуру следующих видов:

• ручной балансировочный клапан – такое устройство регулируется с помощью вентиля и эксплуатируется в системах с постоянными показателями давления, например домашнего отопления и водоснабжения;
• автоматический балансировочный клапан – такая арматура оснащена электрическими или электротепловыми приводами и подходит для установки в системах с динамически изменяющимся давлением, требующим быстрого и точного реагирования.

В каталоге также представлены различные комплектующие, оптимизирующие и расширяющие функциональность клапанов, в частности стабилизаторы расхода и приводы.

Функциональность имеющихся устройств позволяет в значительной мере повысить эффективность обогрева или водоснабжения. Их применение продлит эксплуатационный срок оборудования, уменьшит шум в водопроводе и вероятность скачков давления. В нашем каталоге вы можете ознакомиться с подробным техническим описанием, которое сопровождает каждый балансировочный клапан для системы отопления, а сотрудники «Форстерм» подробно проинструктируют по вопросам выбора, монтажа и эксплуатации данной арматуры.

Любая отопительная система нуждается в своевременной и качественной настройке, проводить эти манипуляции можно самыми разными способами.

Только в том случае, если все параметры на отдельных участках сети будут максимально приближенными к расчётным данным, можно будет добиться высокой эффективности работы.

Именно поэтому для качественной регулировки используется универсальный балансировочный клапан для системы отопления.

Требуется точная надстройка всех данных для максимально эффективной работы

Краткая характеристика

Профессиональная гидравлическая настройка нужна каждой отопительной системе. Основная задача такой регулировки состоит в том, чтобы урегулировать расход топлива до первоначального расчётного показателя , дабы к каждой установленной батарее поступал необходимый объем тепла. Сама настройка системы отображает итоговый расход воды для определённого участка, который был рассчитан предварительно.

Нужно помнить, что любой водяной системе требуется первоначальная настройка

Традиционные схемы предполагают обеспечение оптимальных расходных показателей специальным диаметром труб. Если же отопительная система имеет более сложные конфигурации, то регулировка проводится универсальными шайбами.

Каждая из них отличается определённым диаметром прохода, благодаря чему подаётся необходимый объем воды.

Конечно, такие методы настройки не относятся к инновационным технологиям, так как в современном мире принято использовать автоматический балансировочный клапан для системы отопления. К этому механизму принято добавлять два штуцера, которые постоянно тестируют величину давления в различных зонах по отношению к главному контролирующему устройству.

Такие детали заведено использовать ещё и для монтажа специфической капиллярной трубки. Специалисты утверждают, что современные штуцера отлично взаимодействуют с различными элементами управления .

В этом видео вы узнаете принцип работы балансировочного клапана:

Функциональные возможности и преимущества

Те, кто уже успел поработать с регулировочными вентилями, отмечают, что их характеристики практически аналогичны другим элементам трубопровода. Для изготовления таких деталей используется латунь и бронза, но также можно встретить и оцинкованные изделия. Интересным фактом считается то, что более 90% всего ассортимента на мировом рынке занимают именно латунные клапаны. Такая тенденция возникла благодаря их надёжности и долговечности.

Надёжность и долговечность – главные факторы при выборе клапана

Среди многочисленных положительных характеристик балансировочных клапанов для систем отопления можно отметить следующие:

1. Доступная цена.
2. Существенно упрощаются работы, которые связаны с плановой настройкой системы.
3. Высокая степень надёжности.
4. Мастер имеет отличную возможность провести тонкую настройку температуры и уровня давления.
5. Длительный эксплуатационный срок.

Отрицательные характеристики у таких изделий практически отсутствуют. Помимо этого, в бытовом применении альтернативы балансировочным вентилям просто не существует.

Разновидности клапанов и их конструктивные особенности

На сегодняшний день существует два вида контролирующих клапанов, каждый из которых имеет свои эксплуатационные характеристики. Прежде чем покупать ту или иную модель, нужно тщательно изучить основное их описание. Чаще всего все специалисты осуществляют установку таких балансировочных клапанов:

1. Универсальный агрегат с автоматической системой управления. Особенностью таких изделий является то, что они полностью контролируют систему отопления без вмешательства людей. Функциональные возможности клапана позволяют поддерживать постоянную разницу давления между обраткой и подачей в двухтрубной системе. Что касается однотрубного отопления, устройство контролирует беспрерывный расход теплоносителя. В продаже имеются многофункциональные модели, которые прекрасно работают в тандеме друг с другом. Использование таких агрегатов ведёт к тому, что меняется расход и разность давления в трубопроводе. Стоит отметить, что слаженная работа таких клапанов происходит благодаря специальной импульсной трубке. Внутренняя часть автоматического устройства больше напоминает поршневой редуктор понижения давления. Но не стоит их путать, ведь функции они выполняют совершенно разные.
2. Ручной клапан. Это устройство занимает лидирующие позиции по востребованности из-за доступной цены и долговечности.

Любая качественная деталь должна в себя включать уплотнительные кольца, например

А вот среди основных конструктивных особенностей специалисты отмечают несколько нюансов. Все дело в том, что качественная деталь обязательно должна состоять из таких элементов:

1. Универсальный регулировочный шпиндель. Главная рабочая часть представлена в виде конуса, вкручиваемого в специальное седло. В момент активации шпинделя поток теплоносителя полностью перекрывается.
2. Колпачок, который может быть изготовлен из различных материалов, но чаще всего из пластика. Стоит отметить, что наиболее качественными и долговечными считаются металлические изделия.
3. Прочный латунный корпус, который оснащён всеми необходимыми патрубками с резьбой, чтобы пользователь имел возможность подключить трубы. Во внутреннем отсеке устройства расположено специальное седло в виде небольшого вертикального канала.
4. Уплотнительные кольца из высококачественной резины.

Но главной особенностью такого клапана является то, что он оснащён сразу двумя штуцерами.

Эти агрегаты выполняют следующие функции:

1. Контролируют уровень давления внутри системы как до, так и после клапана.
2. Обеспечивают надёжную фиксацию капиллярной трубки.

Каждый штуцер обязательно измеряет уровень давления, и если во время работы были выявлены внезапные перепады значений на регулирующем механизме, тогда осуществляется расчёт расхода воды.

Трёхходовой клапан для систем отопления:

Принцип работы по стандартной схеме

Начинающие мастера часто интересуются, зачем нужен балансировочный клапан в отопительной системе. Но прежде чем знакомится с функциональными возможностями этого агрегата, необходимо изучить принцип настройки системы . Мастеру достаточно представить тупиковую ветвь с несколькими стандартными батареями, которые выступают в качестве своеобразного источника потребления энергии. К ним поступает определённый объем нагретого теплоносителя.

Стоит отметить, что расчётная температура подбирается исходя из того, чтобы её хватало для обогрева определённого помещения.

Точная цифра расходов будет известна только после того, как мастер проведёт все необходимы расчёты.

Сложности возникают тогда, когда на радиаторы не установлены специальные термостатические вентели. Все дело в том, что любые гидравлические настройки будут осуществляться при помощи ручного балансировочного клапана. Фиксируют эту деталь на обратном трубопроводе. Когда все необходимые расчёты произведены, то вентель устанавливается на определённое количество оборотов. Как показывает практика, в регулируемой ветви всегда наблюдается постоянный расход.

Во время осуществив монтаж позволит сэкономить на радиаторах

Несмотря на это, многие владельцы частных домов задаются вопросом, как правильно отрегулировать клапан, когда расход меняется периодически. Изначально нужно отметить, что такая ситуация наблюдается тогда, когда обычные радиаторы оснащены универсальными термостатическими регуляторами, отвечающими за нагрев помещения. Такие детали могут создавать дополнительное препятствие на пути воды, которое будет влиять на интенсивность потока. При этом показатели расхода будут существенно меняться в обратном трубопроводе.

Своевременный монтаж балансировочных устройств позволит добиться того эффекта, когда не нужно устанавливать слишком много радиаторов (в основном хватает 5 штук). Если мастер решит ограничить пределы регулирования термостата, то ему удастся быстро настроить схему отопления.

Конечно, радиаторов может быть больше пяти, но они обязательно пойдут вразнос. Если перекрыть поток теплоносителя термостата первого радиатора, то мастер столкнётся с увеличением потока на второй батарее. Клапан обязательно закроется, а расход пойдёт на следующий узел. Именно этот принцип работы будет считаться актуальным для всех потребителей тепла. Если мастер не предпримет срочных мер, то одни радиаторы будут очень перегреваться, а другим, наоборот, не будет хватать теплоносителя.

Балансировочный клапан с внутренней резьбой STAD:

Профессиональный монтаж

Установка и настройка балансировочного клапана не считаются сложными, так как с этими задачами может справиться каждый мужчина . Основная сложность может возникнуть только с тем, что мастеру будет сложно добиться определённого положения агрегата. Стрелка на корпусе обязательно должна находиться по направлению движения воды. Только в этом случае можно получить оптимальное расчётное сопротивление и правильный расход. Некоторые современные производители допускают монтаж клапана как по направлению, так и против основного потока. В зависимости от выбранной модели, шток может занимать разное положение.

Качественный клапан должен предусматривать необходимость надёжной защиты рабочих органов арматуры: недопустимо попадание различных механических загрязнений. Именно для этого перед устройством монтируется специальный грязевик или же фильтр. Чтобы избежать турбулентного потока воды, нужно предусмотреть наличие прямых участков трубы достаточной длины как перед клапаном, так и после него.

Стоит отметить, что именно это требование входит в сопроводительную документацию надёжных производителей.

Балансировка сети

Чаще всего те мастера, которые на профессиональном уровне занимаются установкой отопительных систем, определяют расход теплоносителя на батареях очень простым способом : берут суммарное число оборотов балансировочного вентеля и делят на количество используемых отопительных приборов. Такие несложные действия помогают узнать оптимальный шаг регулировки. Постепенно переходя от последнего радиатора к первому, аккуратно закрывают краны с полученной разницей в оборотах.

Помимо основного способа регулировки, существует дополнительный, возможно более точный

Конечно, такой способ является приблизительным, так как в нем не предусмотрен тот вариант, что батареи могут быть разной мощности. Именно поэтому его лучше использовать для предварительной настройки, которая допускает внесение определённых поправок во время активной эксплуатации.

Особого внимания заслуживает совершенно другой метод, который основан на измерении реальной температуры поверхности батарей. Правильно настроить балансировочный клапан можно следующим образом:

1. Изначально нужно постепенно открыть абсолютно все клапаны и ввести систему в рабочий режим с температурой подачи +80˚С.
2. При помощи контактного термометра необходимо замерить температуру каждого отопительного прибора.
3. Всю разницу в данных нужно устранить, закручивая краны средних и первых батарей. Последние трогать запрещено. Ближний радиатор следует приоткрыть на 1,5 оборота вентиля, а вот средние на 2,5.
4. Системе нужно дать немного времени адаптироваться к совершенно новым эксплуатационным условиям. Через 30 минут необходимо снова снять замеры. Основная задача мастера - добиться минимальной температурной разницы между ближней и самой дальней к котлу батареями.

Отдельно стоит учесть, что погодные условия и температура за окном совершенно не влияют на показатели, важна только разница в нагреве радиаторов.

Разборка автоматические балансировочные клапаны серии ASV:

Опытные монтажники отопительных систем отмечают, что любые регулировочные работы должны проводиться на основании расчётных данных, которые особенно важны при составлении проектной документации. Чтобы не допустить ошибок, нужно задействовать специальную диаграмму клапана и снятые заранее измерения. Процесс регулировки начинается только тогда, когда вращается рукоятка и движется шпиндель. Если мастер не имеет под рукой всех необходимых измерений, то сам процесс регулировки будет считаться условным. В этом случае об эффективности и точности даже не может идти речь.

Что касается прямых участков трубы, которые предотвращают турбулентность воды, их длина должна составлять минимум 10 см. Если речь идёт об автоматическом устройстве, то в основном узле должен присутствовать штуцер, который играет важную роль в заправке контура при входном закрытом клапане.

Обычными шаровыми кранами нельзя регулировать поток воды в трубах или радиаторах. Но для правильного распределения теплоносителя по батареям такая регулировка необходима. Ручной балансировочный клапан (иначе – вентиль) как раз и служит для настройки системы водяного отопления. В публикации мы расскажем, где ставится балансовый кран и как его правильно использовать при балансировке отопительной сети частного дома.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2-3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

1. К котлу подключены 2-4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в ).

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль

Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Чтобы направить к дальним батареям требуемое количество теплоносителя, на подводках к ближним приборам ставятся радиаторные балансировочные вентили, изображенные на фото. Они ограничивают проток воды, частично перекрывая проходное сечение труб и увеличивая гидравлическое сопротивление участка.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

• в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
• в многоквартирных домах, обогреваемых собственной котельной;
• при .

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Пример схемы с групповой балансировкой стояков

Справка. В алюминиевых и стальных радиаторах с нижним подключением балансировочный кран встроен в специальную фурнитуру, предназначенную для присоединения подводок к таким приборам.

Выделим моменты, когда ставить регулирующие клапаны не нужно:

• в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
• если все батареи оснащены термостатическими клапанами с преднастройкой;
• на последнем (тупиковом) радиаторе;
• в системах отопления коллекторного типа.

Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами

Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

Конструкция и принцип работы

Радиаторный кран, предназначенный для ручной балансировки отопления, состоит из таких деталей:

1. Латунный корпус с резьбовыми патрубками для подключения труб. Внутри методом литья выполнено седло – вертикальный круглый канал, немного расширяющийся кверху.
2. Запорно-регулирующий шпиндель с рабочей частью в виде конуса, входящего при закручивании в седло и ограничивающего поток воды.
3. Уплотнительные кольца из резины EPDM.
4. Защитный пластиковый или металлический колпачок.

На рисунке представлен вентиль фирмы Caleffi (сайт – https://www.caleffi.com)

Примечание. Все известные производители – Danfoss, Herz, Caleffi и другие – предлагают клапаны 2 типов – прямые и угловые. Принцип работы одинаковый, меняется лишь форма.

Подробнее устройство балансировочного клапана показано выше на схеме. По ней видно, что вращение шпинделя ведет к увеличению либо уменьшению проходного сечения, так и выполняется регулировка. Число оборотов от закрытого до максимально открытого положения – от 3 до 5 в зависимости от производителя крана. Чтобы поворачивать шток, нужно использовать обычный или специальный ключ в виде шестигранника.

Магистральные краны отличаются от радиаторных размерами, наклонным положением шпинделя и штуцерами, предназначенными для:

• слива теплоносителя;
• подсоединения измерительных приборов;
• подключения капиллярной трубки от регулятора давления.

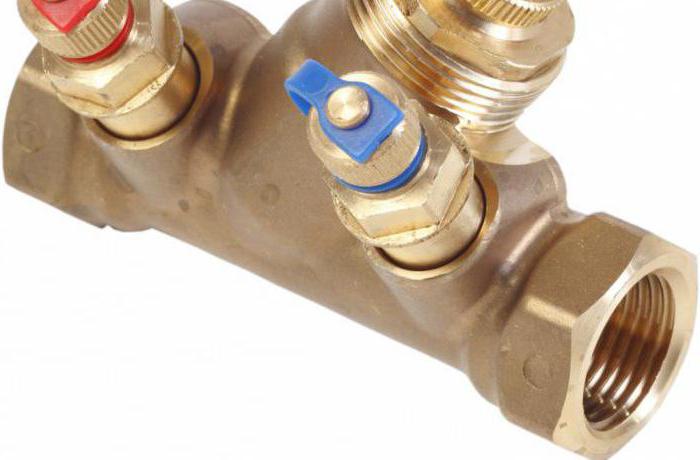

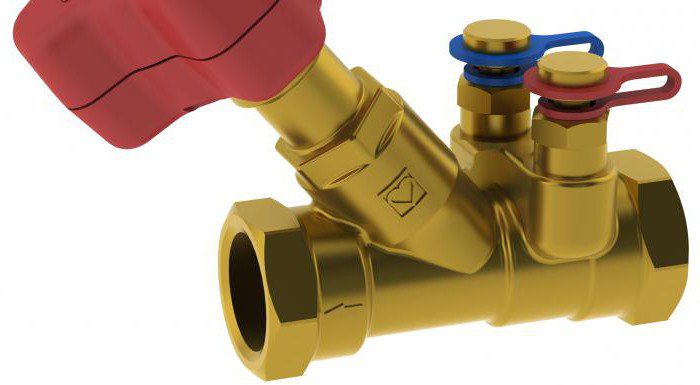

Устройство магистрального вентиля для балансировки ветвей отопления

Для справки. Сливным патрубком оснащаются также и радиаторные модели клапанов, например, от бренда Oventrop.

Ассортимент балансовых кранов постоянно расширяется за счет появления новых высокотехнологичных изделий. Пример – вертикальный клапан Caleffi итальянского производства, оборудованный расходомером.

Вентиль Caleffi с расходомером можно монтировать в 2 положениях – горизонтальном и вертикальном

Как отбалансировать радиаторную сеть

Обычно монтажники систем отопления устанавливают расход теплоносителя на батареях простым способом: делят число оборотов балансировочного вентиля на количество отопительных приборов и таким способом рассчитывают шаг регулировки. Двигаясь от последнего радиатора к первому, закрывают краны с полученной разницей в оборотах.

Пример. Имеем на одном «плече» тупиковой системы 5 радиаторов с ручными клапанами Oventrop на 4.5 оборота шпинделя. Делим 4.5 на 5, получаем шаг регулировки около 0.9 оборота. Значит, предпоследний отопительный прибор открываем на 3.6 оборота, третий – на 2.7, второй – на 1.8, первый – на 0.9 оборота.

Способ довольно приблизительный и не учитывает различную мощность батарей, а потому может применяться в качестве предварительной настройки с корректировкой в процессе эксплуатации.

Точнее отбалансировать отопление поможет контактный термометр, измеряющий температуру поверхности труб и батарей

Наш опытный предлагает другую методику, базирующуюся на измерении реальной температуры поверхности обогревателей. Пошагово инструкция по балансировке выглядит так:

1. Максимально откройте все балансировочные клапаны и выведите систему в рабочий режим с температурой подачи 80 °С.
2. Контактным термометром замерьте температуру всех отопительных приборов.
3. Полученную разницу устраняйте, закручивая краны первых и средних радиаторов, конечные не трогайте. Ближнюю батарею откройте на 1-1.5 оборота вентиля, средние – на 2-2.5.
4. Дайте системе адаптироваться под новые настройки в течение 20 минут и повторите замеры. Ваша задача – добиться минимальной температурной разницы между дальней и ближайшей к котлу батареей.

Примечание. Погода и температура на улице не играет роли, важна лишь разница в нагреве радиаторов. Кстати сказать, в обычном рабочем режиме при 50-70 °С на подаче дельта температур станет еще меньше. Как система гидравлически уравновешивается с помощью балансировочных вентилей, смотрите на видео от эксперта:

Заключительный вывод

Если вы самостоятельно занимаетесь монтажом отопления, то наверняка столкнетесь с балансировкой. Когда на всех радиаторах, кроме последнего, стоят балансировочные клапаны, процедура не доставит больших хлопот. Лучше брать вентили, регулируемые ключом либо отверткой, а не пластиковой рукояткой, чтобы до них не добрались дети. Не исключено, что зимой положение шпинделей придется корректировать, ведь в помещениях бывают разными. Единственный нюанс: не делайте резких движений и открывайте краны в холодных комнатах потихоньку, по ¼ оборота.
