Сделать водяной теплый пол своими руками в частном доме под силу любому домашнему мастеру. Потребуются терпение, тщательность расчетов, покупка материалов и недостающего инструмента.Зато в итоге вы получите систему, позволяющую регулировать уровень отопления по всему полу. Рассмотрим преимущества и недостатки водного контура, правила подбора материала, схемы монтажа, укладки и подключения.

Преимущества и недостатки теплого пола

Откидывая в сторону сложности монтажа, мастера соглашаются с тем, что водяные теплые полы в частном доме - одна из самых эффективных систем обогрева. В сравнении с радиаторной системой, водяной пол в деревянном доме может дать существенную экономию расходов на отопление за счет равномерности прогрева по всей площади. Дополнительные плюсы:

1. Низкотемпературный режим работы. Это значит, что воздух в помещении не будет пересушиваться, не будет душно.
2. Нет перегрева воздушной массы.
3. Водяное отопление пола отвечает требованиям экологической безопасности, санитарно-гигиеническим нормам.
4. Нет отрицательного воздействия на человека, так как большая часть энергии передается тепловым излучением.
5. Устройство водяных теплых полов в частном доме с потолками высотой от 3-х м дает экономию до 30%.
6. Система монтажа скрытая – это упрощает процессы внутренней отделки помещений.
7. Безопасность. Монтируя теплый пол от отопления в частном доме, пользователь не рискует получить замыкание в электроцепи, как в случае с электрическими полами - вся система состоит из трубопроводов, в качестве теплоносителя используется обычная вода.

Недостатки водяного пола:

1. Трудоемкость работ. Представляя собой систему из нескольких слоев материала, конструкция требует тщательной подготовки и соблюдения схемы монтажа.
2. Риск протечки. Для поиска подтекающего звена придется поднимать всю укладку.
3. Невольное утяжеление конструктивных особенностей строения. Послойная выкладка материалов увеличивает массу перекрытий на 10-15%, поэтому обустраивая теплый пол своими руками на 2-м и выше этажах, нужно рассчитать допустимую нагрузку на перекрытие.

Крайне важно, обустраивая систему отопления по полу, выполнить качественное утепление строения. В этом случае, сделав водяной теплый пол своими руками, не придётся дополнять отопление конвекторами.

Проектирование

Перед составлением проекта нужно убедиться, что осуществлению задумок ничто не помешает. На что нужно обратить внимание:

1. Высота помещения. Толщина всей системы теплых полов в частном доме с нуля составляет 10-12 см.
2. Дверные проёмы. Поднимая уровень пола, важно сохранять высоту проема. Придется прикинуть цену двери на заказ или возможность увеличения дверного проема в высоту.
3. Расположение/ориентация окон. Если они выходят на ветреную сторону, на север/запад, мощность системы следует увеличить.
4. Оценить несущую способность балок перекрытия. Вес всей системы с бетонной стяжкой значительно увеличивает нагрузку.

Отказываться от отопления необязательно, можно рассмотреть вариант настильного (сухого) водяного пола. Система представляет собой трубопроводы с носителем, выложенные поверх дощатого настила. В этом случае не нужно монтировать стяжку, достаточно установить поверх чернового пола деревянный каркас, высота которого будет равна толщине утеплителя. Уложить или засыпать утеплитель (листы минваты, керамзит, опилки), поверх уложить доски, в швы между которыми и спрятать трубы с теплоносителем. Сверху фальшпол можно облицовывать финишной отделкой.

Разработка схемы

Схема разрабатывается с учётом параметров помещения, технических характеристик оборудования и материалов. Чтобы сделать расчет, определяются показатели и данные:

• площадь пола;
• высота помещения;
• материал стен, перекрытий;
• вид теплоизоляции;
• тип финишного напольного покрытия.

Также нужно продумать желаемый t° режим. Для удобства расчетов представляем таблицу с показателями предельного t° режима для помещений разного назначения:

/> />

Тип помещения	t° режим (максимальный)
Жилое пространство и помещения, где люди проводят время стоя	21-27⁰
Комнаты для сидячих людей, офисы	29⁰
Прихожие, коридоры, холлы	30⁰
Ванные комнаты (бассейны)	30-33⁰
Помещения для активного времяпровождения	17-19⁰
Помещения, где время пребывания ограничено	37⁰
Краевые зоны любых помещений	35⁰

После уточнения параметров составляется схема, в которой содержатся следующие данные:

1. Точки монтажа и размеры радиаторов отопления, если таковые предусмотрены.
2. Схема расположения труб с размерами диаметра и длины прямых участков.
3. Расстояние между элементами, t° параметры носителя в каждой трубе и длины всех контуров.
4. Данные мощности для отопления каждого отдельного помещения. Рассчитывается мощность радиатора с учетом расположения и длины трубопровода, к нему подключённого.

Также в схеме следует указать данные по настройке автоматики.

Чтобы установка пола водяного прошла успешно, составляя схему, прислушайтесь к советам профессионалов: Диаметр трубы влияет на максимальную длину выкладки. Для труб 16 мм – до 100 м, для труб в 20 мм – не больше 120 м. Параметры нужны для обеспечения оптимального давления внутри системы тёплого пола. Если схема монтажа тёплого пола водяного предусматривает несколько контуров, проще делать их одинаковой длины с максимальной разницей в 15 м. Шаг прокладки трубы не должен быть больше 30 см в центре и 15 см по краям. В регионах с суровыми зимами рекомендуется шаг размером в 10 см. Шаг расположения влияет на расходы трубы. Расчёт делается так: при шаге в 10 см потребуется 10 м трубы на м² площади помещения, при шаге 15 см расход составит 6,7 м/м². При прокладке контура на схеме необходимо обходить зоны установки сантехнических приборов и тяжёлой мебели. Один контур перекрывает помещение не более 40 м², максимальная длина стороны контура до 8 м. Таким образом, в схеме обустройства полов в частном доме важно учесть:

• лимиты шага выкладки трубопровода;
• пределы и величину контура;
• теплоизоляционный материал в зонах уменьшения шага.

Шаг всегда снижается в области проёмов, и в схеме выкладки это нужно учесть обязательно.

Проведение расчетов

Стандартная формула расчётов длины контура: активная отопительная площадь (кв. м) делится на шаг выкладки (м) плюс расстояние до коллектора и длина загибов. Для получения более точных расчетов лучше обратиться к специалистам, но это требует вложения денег, поэтому делаем водяной теплый пол в доме поэтапно своими руками.

Совет: «Для регулировки степени нагрева теплоносителя монтируются термостаты. Максимальная градация на приборах 55°».

Подробная схема расчетов:

1. Отступ от стен от 30 см.
2. Определение количества контуров рассчитывается по длине трубы на контур. При делении площади помещения на шаг выкладки, добавить 10% на повороты. Формула: L = S/N*1,1. Обозначение L - длина трубы, S - площадь помещения, N - шаг выкладки. Таким образом, на площади в 40 м² при выкладке трубы с шагом 15 см искомое определение сумма длины всех контуров - 266 м.
3. При расчётах длины контура до коллектора (один конец - к подающему прибору, второй - к обратному), умножить итоговый показатель на 2, и получится искомая длина трубы от точки подключения к коллектору.
4. Материал трубопровода: для полиэтиленовых диаметром в 18 мм длина до 120 м, металлопластиковых - не более 125 м. Мастера не советуют делать контуры длиной более 90 м, чтобы обеспечить оптимальное сопротивление гидравлики и нагрузку на теплоноситель.
5. При шаге в 30 см требуется трубы 3,4 м/м²; шаг в 25 см - 3 м/м²; в 20 см - 5 м/м²; в 15 см - 6,7 м/м²; в 10 см - 10 м/м².
6. Если площадь от 40 м², схема укладки такая: 3 контура длиной по 100 м, так проще обеспечить одинаковый прогрев по всей площади.

Совет: «Длину контура отсчитывают от точки выхода от коллектора, а не в зоне входа в помещение, где монтируется система».

А теперь о том, как просчитать возможные теплопотери. Формула сложна и требует измерений теплоотдачи всех узлов и конструкций дома, среднего значения осадков, t°, направления воздуха и прочего. Есть средние показатели, на которые может ориентироваться хозяин дома:

1. В хорошо утеплённых строениях с установленными герметичными стеклопакетами теплопотери равны 40 Вт/м².
2. В нестарых домах со средним сроком службы теплоизоляции стен, окон, дверей показатель равен 70-80 Вт/м².
3. В постройках старого типа с окнами из дерева, без утепления теплопотери достигают 100 Вт/м² и более.

Совет: «Если тепловые потери строения больше 100 Вт/м², монтаж водяного теплого пола становится нецелесообразным».

Выбор комплектующих

Для изготовления системы тёплых полов в своем доме своими руками потребуется следующий набор материалов: Котёл. Как правило, делают водяной пол от газового котла. Это выгодно экономически и проще по технологии. Показатель мощности газового котла должен превышать сумму всех мощностей системы пола на 15-20%. Еще один вариант - электро-водяные полы. Удобно для прокладки, но невыгодно из-за высокой стоимости электричества. Циркуляционный насос. Прибор обеспечит нормальное движение носителя по трубам. В котле уже есть насос, но он справляется с нагрузкой, если площадь дома не превышает 100 м². Трубы. Выбор такой:

• медные - прочные, длительного срока эксплуатации, но высокой стоимости;
• металлопластик - прочные, гнущиеся, недорого стоят и мало весят;
• полипропилен - низкая цена, высокий предельный нагрев, но высок риск купить подделку;
• PEX - труба из сшитого полиэтилена - надёжный вариант, если крепление жёсткое, а шаг минимальный.

Расчётным сечением труб для сухих водяных теплых полов своими руками считается размер до 20 мм. Расходный показатель на 1 м² (шаг в 200 мм) примерно 5-6 м. п. Утеплитель. Тут выбор такой:

• фольгированный полиэтилен подходит для минимальной толщины пола;
• пенополистирол в готовых матах с выступами для выкладки трубы с шагом в 50*50 мм;
• минеральная вата - дешево, но непрактично из-за способности поглощать влагу из раствора.

Совет: «Слой теплоизоляции над подвальным помещением частного дома всегда делается толще. Все зависит от требуемой t° носителя: чем показатель выше, тем больше слой утеплителя».

Счётчик расхода тепла. Прибор нужен для многоквартирных домов, где прокладывается тёплый водяной пол. Коллекторный шкаф. Нужен для монтажа элементов регулирования и стыковки контуров трубы с магистралью теплоснабжения. Сетка армирующая. Элемент помогает усилить бетонную стяжку после того, как проложены трубы, но можно и не применять армирование. Также потребуются компоненты для обустройства стяжки:

• раствор для стяжки (цемент, песок, вода);
• демпферная лента ширины 10-15 см;
• крепежи для фиксации трубы.

Количество элементов подскажет предварительно составленная схема теплых водяных полов от газового котла. Если планировочные работы выполнены верно, ошибок не будет. А вот саму схему следует сохранить, чтобы в случае протечки быстро вспомнить все точки монтажа, крепления.

Технология выполнения работ

Чтобы сделать водяной пол, технология монтажа предусматривает поэтапный алгоритм работ:

• установку коллектора;
• подготовку пола с выкладкой демпферной ленты, утеплителя;
• выкладку контура;
• подключение с проверкой герметичности;
• опрессовку;
• стяжку.

После завершения подготовительных этапов система запускается в работу, затем отключается и можно завершать обустройство полов финишной отделкой.

Монтаж и установка коллекторного шкафа

Выполняя монтаж водяного теплого пола, крайне важно не пропускать этапы работ. Пошаговая инструкция по теплым полам подразумевает подробное рассмотрение технологии, сложностей не возникнет даже у начинающего мастера. Коллекторный шкаф - прибор, где есть:

• коллектор;
• насос;
• воздухоотводный клапан;
• сливной отвод.

Размерные параметры прибора зависят от общей комплектации. Выбирая агрегат необходимо рассчитать зону установки - она должна быть равноудалённой от всех контуров. Нет возможности выполнить условие, ставим коллектор рядом с самым протяжённым контуром труб.

Важно! При монтаже системы тёплых полов в зоне установки коллектора нужно предусмотреть зону для загиба трубопровода. Трубы укладываются только снизу, чтобы гарантировать нормальное движение теплоносителя. Устанавливать запорный вентиль между системой контура и коллектором необходимо для профилактического обслуживания и ремонта конструкции.

Подготовка основания и укладка утеплителя

Чтобы сделать отопление под полом в частном доме, нужно провести подготовительные работы на основании:

• зачистить основание от мусора;
• убрать перепады высоты, максимально выравнивая плоскость;
• уложить выбранный теплоизоляционный материал;
• на теплоизоляцию выкладывается гидроизоляция (плотная плёнка);
• вдоль стен демпферная лента, которая устранит эффект теплового расширения бетонной стяжки.

Равная толщина тёплых полов необходима для качественного прогрева всей поверхности, поэтому, чем лучше выровнена плоскость, тем равномернее ляжет слой стяжки.

Устройство контура разными способами

Продумывая, как сделать водяной теплый пол, придётся учесть площадь помещения. От этого зависит схема расположения труб:

1. Улитка. Выкладывается контур тёплых полов от котла отопления частного дома по периметру комнаты, уходя к центру с раскладкой через ряд. Такая схема обеспечивает быстрый обратный ход теплоносителя и повышает равномерность прогрева площади. Мастера предпочитают «улитку» в комнатах со сложной формой, там, где необходимо смещать центр трубы и в помещениях площадью от 40 м².
2. Змейка или петли. Такая укладка труб для теплого водяного пола выполняется от коллектора вдоль наружной стены (одной), затем волнами с возвратом назад. Хорошая раскладка для помещений небольшой площади.
3. Меандр или двойная змейка. Комбинированная схема выкладки подразумевает параллельное расположение контуров. Такой вариант организовывает движение теплоносителя с разной t°, компенсируя отдачу тепла.

Важно! Прокладка труб водяного теплого пола всегда начинается от внешней или самой холодной стены помещения.

Для облегчения задачи выкладки новичку следует на полу нарисовать разметку. Не допускается монтаж системы ненадежными соединениями или отрезками трубы - такая конструкция не выдержит длительного отопительного сезона.

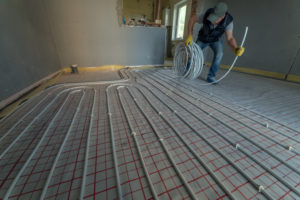

Как правильно сделать тёплый пол:

1. Начинается монтаж пола с подключения к подающему коллектору. От стены можно отступить всего 7 см, но стоит учесть малый шаг раскладки у наружных стен. Это требуется для снижения потери тепла.
2. Как только труба уложена по всему контуру, её нужно зафиксировать зажимом. Подойдут дюбеля, если к ним привязывать трубы проволокой. Еще вариант - уложить на пол арматурную сетку, привязывая контур из трубы к ней; это нивелирует расширение материалов при подаче тепла.

Совет: «Ребристая полистирольная подложка, выложенная под контуры системы, повысит теплоизоляционные показатели и поможет смонтировать теплый пол своими руками ровно, с сохранением нужного шага».

Подключение коллектора

Это просто: свободный конец трубы, который остаётся после выкладки контура, соединяется с возвратным коллектором. Чтобы не ошибиться, предварительно следует прочитать инструкцию к агрегату.

Опрессовка

Так называется процесс гидравлического испытания, необходимого для проверки качества выкладки. Если мы делаем теплый пол в частном доме, то опрессовка поможет скорректировать порядок укладки и прочие нюансы. Опрессовка - это запуск теплоносителя в систему под максимально высоким давлением. Уровень давления должен превышать расчетный минимум в 1,5 – 2 раза (от 0,6 МПа). На что смотреть при опрессовке:

1. Полчаса после запуска снижение допустимого давления возможно на 10%, не более.
2. Вторые полчаса - показатель не должен снижаться более, чем на 2-15% от исходного обозначения.
3. Показатель t° носителя должен оставаться неизменным.

Общее время проверки - сутки. Лучше отдать под этап до 2 дней, чтобы убедиться, что пошаговый монтаж водяного теплого пола своими руками выполнен верно, полы равномерно прогреваются и нет утечек, разболтанных крепежей и прочих дефектов.

Стяжка

Инструкция по монтажу тёплого водяного пола подразумевает выполнение стяжки из цементно-песчаной смеси, которая хорошо проводит тепло или классического бетона. Для изготовления бетона берут цемент марки от М300, воду, песок и 3-5% пластификатора.

Толщина стяжки 3-7 мм. Заливать нужно готовый раствор на контуры, заполненные теплоносителем. При этом система работает в режиме, заданном при опрессовке. Срок высыхания бетона до 28-30 суток, период для готовой смеси нужно смотреть на упаковке.

Совет: «Если нужно сделать полы с подогревом в частном доме площадью от 40 м², нужно обязательно предусмотреть компенсационные швы.»

Первый запуск

Процедура проводится только после того, как высохла и набрала прочность стяжка. Теперь можно включать коллектор и прогонять теплоноситель по трубам отопления теплого водяного пола. Сначала показатель t° выставляется на +25°С, затем увеличивается каждый день на 10°С. Нужный параметр прогрева при постепенном увеличении t° система набирает за 2 суток.

Чистовая отделка

Зная, как самому сделать тёплые полы, не составит труда их задекорировать. Тёплый пол укладывается под ламинат, ковролин, массив древесины, под плитку - в частном доме последний вариант самый удобный. Но если под плитку схема монтажа остаётся прежней, то под ламинат укладка требует особенного подхода:

1. Ламинат должен быть высокого качества. Материал при нагревании выделяет летучие вещества, подделка будет неуместной. Лучше смотреть маркировку «Warmwasser» - это декор для полов с водяным теплым полом.
2. Под ламинат не укладываются теплоизоляционные и гидроизоляционные материалы.
3. Чтобы обеспечить вентиляцию, по периметру выкладки ламината оставляется компенсационный зазор ширины до 15 мм. Затем щель перекрывается напольным плинтусом.
4. Перед тем как укладывать плашки, нужно разложить ламинат по полу, оставляя водный контур тёплым. Это нужно для набора t° - ламели прогреются и их проще уложить.

Несмотря на отсутствие сложностей, мастера нечасто делают водные теплые полы под ламинат. Ламели характерны низкой теплопроводностью, у плитки она выше, к тому же любые плашки изготавливаются с применением химикатов. В этом случае кафель намного практичнее.

Правила эксплуатации

Зная, как профессионально сделать в доме водяной тёплый пол, нелишним будет соблюдать правила пользования. Требования просты и доступны:

1. Теплые полы в частном доме, разводка которых выполнена с соблюдением технологии, всегда набирают t° постепенно. Запуская контур на максимальной отметке после длительного простоя, хозяин получит сокращение срока эксплуатации.
2. Повышение t° режима должно быть постепенным, не более 4-5⁰С в сутки.
3. Показатель режима t° входящего теплоносителя - не выше 45⁰С.
4. Частые запуски и отключения системы чреваты быстрым износом, но не сокращением расходов.

Чтобы пользоваться отоплением с удовольствием и без урона для здоровья, рекомендуется поддерживать оптимальный режим влажности.

Никаких особых сложностей в конструкции нет. А зная, как сделать теплый пол в частном доме, хозяин сможет выполнить монтаж и на улице, например на входной зоне, лестнице, стоянке автомобиля.

В качестве дополнительного или основного источника обогрева частного дома, зачастую используют водяные теплые полы, позволяющие эффективно прогревать здание. Однако существуют некоторые особенности, связанные с монтажом контура отопления и последующей эксплуатацией системы.

Устройство водяного теплого пола в частном доме имеет как свои положительные, так и отрицательные стороны, которые важно учитывать.

Можно ли обогреть загородный дом водяным полом

Водяное отопление пола в частном доме может использоваться в качестве основного или дополнительного источника отопления. Особенностью работы системы является нагрев помещения снизу-вверх. Этот метод наиболее эффективный, так как позволяет достичь полного отсутствия холодных неотапливаемых зон.

Преимущество водяных полов также заключается в том, что, нагрев помещения осуществляется быстрее и с меньшими энергозатратами.

Существуют определенные ограничения, связанные с использованием теплых полов. Так, к примеру, максимальная интенсивность нагрева зависит от выбранного напольного покрытия.

Ламинат и паркетную доску можно прогревать до температуры 30°С, после чего материал начинает выделять вредные и токсичные испарения. Оптимальным будет устанавливать отопительные системы в загородных домах с использованием в качестве финишного покрытия керамической плитки. Керамика устойчива к перепадам температур, хорошо нагревается и долго удерживает тепло на поверхности.

Для автоматического управления полами существует коллектор. Блок подмеса позволяет включать систему отопления в отсутствии хозяев, а также контролировать степень и интенсивность прогрева помещения.

Как правильно сделать водяной пол

Конструкция системы настолько простая, что допускается уложить водяные полы в частном доме своими руками. При этом крайне важно соблюдать определенные нюансы, связанные с поэтапным монтажом и эксплуатацией отопления.

Работы выполняются в следующем порядке:

• Изготавливается черновое основание – если планируется укладка на грунт, предварительно осуществляют присыпку, использую песок и щебень, утрамбовывая их с помощью вибрационной плиты. После укладки гидроизоляции, заливается черновая армированная стяжка.
  Устройство водяного отопления пола в частном доме не может осуществляться без использования гидроизоляционного материала. Для используют наплавляемые материалы или мастики. Битумный материал по стыкам обрабатывают строительным феном или паяльной лампой. Сверху стяжки обязательно укладывается паробарьер.
• Утеплитель – эффективность отопления частного дома водяными теплыми полами во многом зависит от качественно изготовленного теплоизоляционного слоя. Таким образом, создается экран, снижающий тепловые потери и предотвращающий разморозку труб. Можно использовать экструдированный полистирол или пенопласт. Минеральные утеплители в данном случае малоэффективны.
• Укладка трубопровода – предварительно прорабатывается схема укладки водяного теплого пола в частном доме. План можно сделать самостоятельно или обратиться к профессионалам. При расчете отопления учитывается количество зон отопления, длина каждого водяного контура и тип укладки трубопровода.
  Самостоятельный монтаж тёплых водяных полов в частном доме осуществляется следующим образом. Укладывается армирующая сетка, по ней раскладывается труба и фиксируется с помощью хомутов. Если используется полистирольная система, тогда трубопровод прокладывается в специальных канавках, находящихся в матах, либо в проемах, находящихся на теплоотражающих пластинах.



• Заливка чистового пола – укладка водяного теплого пола в загородном доме своими руками подходит к завершению. На этом этапе крайне важно изготовить максимально ровное основание. Выставляются маяки. В раствор добавляют пластификатор и добавки для прочности бетона.
  Обычный цементный состав использовать категорически запрещается. Если применяется полистирольная система, сверху стелют фанеру или гипсоволоконную плиту.
• Выполняется подключение контуров – первоначально крепится , к нему подключают водяные контуры. При установке следует соблюдать следующие правила монтажа. Подача теплоносителя на радиаторы подключается к нижнему отводу коллектора, обратка к верхнему. Водяные контуры подключаются наоборот, подача вверху, обратка внизу. С помощью коллектора выполняется управление температурой пола и контролируется интенсивность подачи теплоносителя.
• Укладка финишного покрытия – теплый водяной пол на даче облицовывается с помощью любого из рекомендуемых отделочных материалов: , паркетной доской, линолеумом. В последнее время популярностью пользуются также наливные полы.
• Первый запуск – обогрев дачи водяными теплыми полами можно осуществить не ранее чем, через 28 дней после заливки стяжки. Перед первым запуском системы обязательно проводится обслуживание контуров: заполнение водой и .

На технологию монтажа во многом влияет выбранный способ укладки полов. Полистирольная система стоит дороже, но укладка занимает меньше времени. Монтирование с помощью бетонной стяжки требует меньших затрат, но от начала ремонтных работ до ввода в эксплуатацию может пройти около 1,5 месяцев.

К чему лучше подключать систему обогрева полов (источник нагрева теплоносителя)

Согласно инструкции по эксплуатации, оптимальной температурой при непрерывной работе подогрева полов является диапазон температур от 25-30°С.

Вода в системе отопления радиаторного типа, нагревается до 60 -70°С. Соответственно, просто подключить отопление коттеджа при помощи теплых водяных полов напрямую от котла возможно, но не эффективно. Достаточно попросту попробовать подержать руку под струей горячей воды с температурой 60°С. По полу с такой интенсивностью нагрева просто невозможно будет ходить босиком.

Поэтому проект системы отопления при помощи водяных полов включает возможность подключения к следующим источникам нагрева:

1. Котел с предусмотренным контуром для теплых полов.
2. Котел в связке с узлом подмеса.
3. Бойлер косвенного нагрева.
4. Проточный водонагреватель.

Каждый вариант имеет свои недостатки и преимущества. Производительности при каждом способе отопления должно хватать, чтобы обогреть загородный дом только одними водяными тёплыми полами без использования радиаторов.

При подключении важно строго придерживаться инструкции по монтажу, предоставленной заводом изготовителем. Зачастую в документации даются рекомендации относительно способов подключения.

Плюсы и минусы использования водяных полов

Как и у любой системы отопления, у тёплых полов есть свои достоинства и недостатки. К плюсам можно отнести:

• Не требуются радиаторы – водяной подогрев полов в частном доме сможет полностью обеспечить потребность в тепле для жилого дома. При достаточной теплоизоляции каркасного дачного или любого загородного дома, расходы энергии даже ниже чем у традиционного обогрева с использованием радиаторов.
• Автоматизация системы – принцип работы водяного теплого пола позволяет использовать программаторы и блоки управления, позволяющие контролировать работу системы дистанционно.
• Отсутствие в необходимости получения дополнительных разрешений.
• Стоимость – по сравнению с системой отопления посредством радиаторов, водяной подогрев пола для загородного строительства обойдется несколько дороже. Так по предварительным расчетам на 1 м², для выполнения всех ремонтных и отделочных работ потребуется примерно от 1000 руб., включая стоимость работ.
• Универсальность – возможны различные варианты конструкции водяного пола, позволяющие учесть все особенности строения дома. Дополнительно можно отметить, что может использоваться не только традиционный теплоноситель (вода), но и специальные антифризы.

Теплые полы являются оптимальным решением отопления загородного дома. С помощью сравнительно небольших вложений, можно создать систему обогрева для создания комфортной атмосферы для пребывания в доме.

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

• двухтрубной;
• («Ленинградка»);
• гравитационной.

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура - в конце. Подключение теплого пола к гравитационным системам - дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы - 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы - один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного и (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Порой является единственным решением обеспечения комфортного и уютного проживания в частном доме, особенно в условиях северных регионов. В осенне-весенний и зимний периоды основание под ногами может достаточно быстро остывать, и приходится ходить в теплых носках, иначе ноги мерзнут очень сильно. Также плюсом можно считать и в некотором роде дополнительный обогрев самого строения изнутри . В объектах индивидуального жилого строительства часто делают теплые полы водяные. Монтажные схемы в частном доме могут быть самыми разными, но суть одна – такая система подогрева была и остается наиболее часто обустраиваемой именно в доме. Посмотрим, каковы же особенности водяных полов, как их можно сделать самостоятельно.

Теплые полы – давно не новшество. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где нет соседей снизу, а только подвал или фундамент. И, конечно, в холодные сезоны года пол под ногами будет прохладным, если не ледяным (тут многое зависит, насколько качественно были утеплены сами полы).

Теплый пол на основе воды достаточно часто рекомендован к применению для подогрева полов в любом частном доме, хотя также есть электрические и . Последние часто обустраиваются в квартирах, так как они не несут опасности затопления помещений, а также более просты в укладке – в частности, не нуждаются в сооружении цементной стяжки. А вот водяные полы – это, пожалуй, идеальный вариант для частного дома, особенно если в нем стоит отопительный котел.

На заметку! Водяную систему подогрева нельзя расценивать как единственную систему отопления в доме. Она может выступать только в качестве дополнительной вместе с радиаторами отопления и прочими обогревателями. Но сделать жизнь в доме комфортной – это как раз ее задача.

Несложно понять, что, в отличие от электрической системы, в водяной роль нагревателя выполняет вода, которая поступает в уложенные и залитые стяжкой трубы. Теплоноситель подается через специальный коллектор, который подключен к системе отопления (центральной, отопительному котлу и т. д.). Тепло поступает от нагретой, циркулирующей по трубам, воды к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в помещение и прогревает напольное покрытие. Поэтому ходить по такому полу будет приятно.

Внимание! Водяные системы применяются, как правило, именно в частных жилищах. В квартире редко имеется возможность подключения системы к центральному отоплению, а также есть вероятность затопить живущих снизу соседей в случае поломки системы.

Достоинства

Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:

• достижение нужного уровня комфорта , так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;

• безопасность , но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
• экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
• совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;

• стоимость водяной системы невелика , что позволит сэкономить некоторую сумму денежных средств при монтаже.

Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без , а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости. Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип	Описание
Тяжелые	Это самый распространенный вариант, отличающийся высокой надежностью. Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации. Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие	В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Также есть еще один вариант обустройства системы теплого пола – по деревянным рейкам. То есть в качестве основы для такого пола будет применяться дерево, к которому и крепятся трубы, а сверху закрываются гипсоволокном и финишным покрытием. Вариант этот используется крайне редко и он не является надежным.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Тип схемы	Характеристика
	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Особенности монтажа

Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса. Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу. Если она будет составлять более 100 Вт/м 2 , то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.

Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м 2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.

Совет! Если в комнате будет встроенная мебель, то площадь пола под ней не нужно учитывать при расчетах. Там все равно толку от теплого пола не будет, и трубы там можно не прокладывать.

От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.

Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м 2 . А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного . Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

• На бетонные плиты монтируется сама система в стяжке.

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура равняется 35-40 градусам. Монтажные схемы водяных в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими имеют следующие преимущества:

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется , циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)
