Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Владельцам загородных участков вообще , наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо бо льшой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с древнегреческим , а затем латинским словом «barbarus» , что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Решили построить печь барбекю?

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — .

Кроме этого отличным решением является тандыр! Про своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п .), поверх которого ложатся шампура или устанавливается решетка , на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува воздуха, необходимого для горения дров и последующего тления углей.Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки .

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем , в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку над на бравшими жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Горячий воздух в замкнутом объеме распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон . Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт сн изу и с краев , а в случае с очаговым типом барбекю – еще и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа , конечно, без организации отвода дыма не обойтись, но труба не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии .

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет выражено очень много. Тем не менее , далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным , от временных к переносным жаровням, и далее – к стационарным комплексам.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем , даже людям, совершенно не владеющим строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом участке, очищенном от сухой травы.
• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки — эти металлические элементы должны полностью ее перекрывать получающийся «колодец». На приведенной схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще четыре ряда, каждый со смещение, чтобы кладка была «в перевязку ».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка , на которой и будут размещаться обжариваемые продукты.
• Поверх решетки укладывается еще два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем , для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на летний период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев , то совсем не сложно ее разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит т руда и не займет много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Изображение	Описание
	Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин). На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки). Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
	Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно. Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
	Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю. Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке. Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления. Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
	Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм. Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм. В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции. Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка). Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.
	Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю. Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек. Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
	Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
	Продолжаем работу над самой бочкой. Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока. В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной. Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
	Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
	Пришла пора заняться откидной крышкой. На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
	Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту. Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.
	Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1). На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи. В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку. Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
	Остались последние «штрихи». Устанавливается дымоходная труба (синяя стрелка). Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка). Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской. Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль». По сути, сборка барбекю закончена.

Аналогичные или в определенной степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При этом должна соблюдаться осторожность при первом резе емкости , так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез проводить также в заполненном водой состоянии).

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой , то ее можно оснастить, к примеру, одноосным колесным ходом. Это позволит без труда перемещать ее по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

• Очень часто кирпичные барбекю устанавливают рядом с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно и объединение этих построек под одной крышей, естественно, с учетом требований пожарной безопасности.
• Не стоит располагать комплекс чр езмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от от хожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над барбекю. Это, во-первых, небезопасно, а во-вторых— от высоких температур растения могут завянуть и погибнуть.
• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы временной летней магистралью. Также никогда не лишним будет проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент дл я кирпичной печи-барбекю

Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит , для него требуется надежная основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе, рекомендовано замостить, и уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом , чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее , также с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 : 3), который заливается в опалубку до полного ее заполнения. Верх разравнивается правилом.

Теперь остается ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 — 4 дня регулярно увлажнять поверхность и оберегать ее от пересыхания и растрескивания, укрывая полиэтиленовой пленкой . Опалубку можно будет снять через неделю , ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели – бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную . Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее , обладают неплохой функциональностью.

Несложный вариант без дымоходной трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы он был исполнен с бортиками, по типу противня, чтобы угли не просыпались вниз. Такому же размеру должна соответствовать и решетка (поз. 9) – их может быть и несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку », со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще один вариант – по одной части цемента и гашеной извести и три части песка.
• После укладки первых пяти рядов , шестой ряд с обеих боковых сторон ложиться с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток .

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона– жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

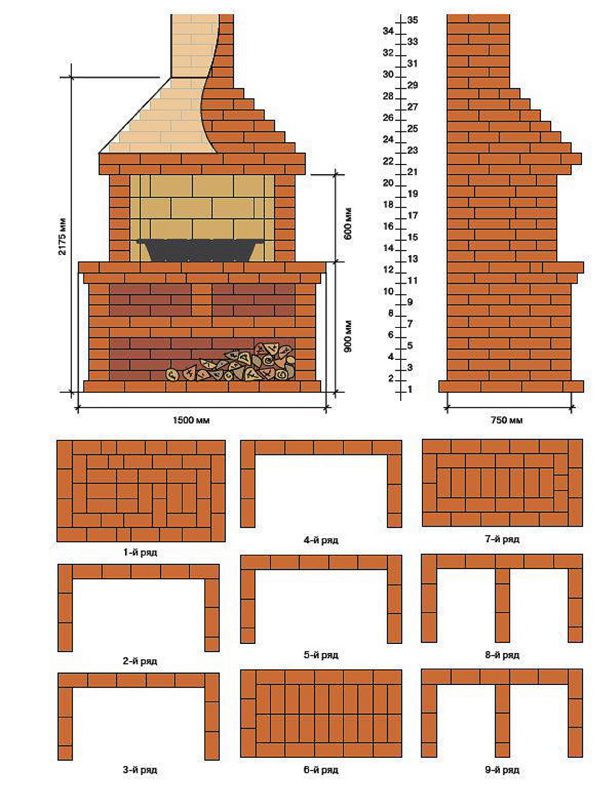

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого , а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной трубы.
• Ступенчатый подъем трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможет т резво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

Кажется, что построить кирпичный мангал с печкой своими руками дело чересчур сложное и затратное, и по плечу только профессионалам. Но такую работу реально выполнить самостоятельно .

Достаточно лишь запастись терпением, раздобыть все необходимые материалы и с подобающим трудолюбием взяться за работу.

Хорошая печь-мангал станет не только удачным украшением для дачи, но и будет отличным поводом для того, чтобы собрать всю семью, родственников и друзей под одной крышей.

Кроме того, еда приготовленная на открытом воздухе всегда вкуснее и избавляет от необходимости стоять в душной кухне во время жаркого лета.

Зачем строить печь-мангал из кирпича своими руками?

Такая печка идеально подходит не только для приготовления шашлыков, в ней возможно готовить, в принципе, любые блюда , на которые только хватит фантазии.

Тушить овощи, жарить чебуреки, варить варенье, а если приобрести казан, то сможете насладиться и вкуснейшим пловом. Кирпичный мангал выглядит намного эффектнее переносного.

В особенности, если это мангал с духовкой, к которому пристроено место для подготовки и разделки продуктов. А соорудив над постройкой укрытие, вы будете с комфортом использовать ее в непогоду.

Преимущества и недостатки

Несомненным достоинством является то, что кирпичные мангалы практически вечны . Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше , чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

Планирование строительства

Где будет стоять печка с мангалом из кирпича. Своими руками готовим место

Строительство надо производить на открытой хорошо обдуваемой местности и подальше от легко воспламеняемых объектов. Так же рекомендуется оборудовать это место каким-нибудь укрытием, чтобы защитить печь от непогоды. Дополнительное удобство обеспечит небольшая беседка , в которой гости могли бы собираться.

ВНИМАНИЕ! Заранее узнайте у соседей, не будет ли им мешать печной дым. Для этого разожгите костер на месте стройки и убедитесь, что дым никому не будет доставлять неудобства.

Дополнительные пристройки

Мангал может иметь: казан, духовку, коптильню, очаг с грилем, тандыр, варочную печь.

Вы можете построить мангал с духовкой из кирпича, дополнить постройку коптильней или рабочей зоной . Количество построек ограничивается только свободным местом на участке.

Проектирование

Любой мангал начинается с проекта. Если у Вас нет технического образования, то планировку лучше заказать у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и порядовки смотрите далее). Но можно произвести порядовку и самостоятельно, следуя основным правилам:

• топочную камеру строить в высоту четыре ряда кладки ;
• три ряда кладки на мангал ;
• камин - в шесть рядов кладки ;
• кожух - в высоту три ряда кладки .

Если у вас нет уверенности в том, сможете ли вы выполнить порядовку самостоятельно, лучше все-таки обратиться за этим делом к специалистам. Неправильно выполненная проектировка может значительно ухудшить качество печи.

Проекты кирпичных мангалов с печкой: чертежи, фото

Проект печь-мангал с закрытой плитой (возможна духовка)

Проект печь-мангал с открытой плитой

Проект печь-мангал с духовкой плитой

Необходимые инструменты для работы.

• Лопата .
• Ведро .
• Емкость для раствора .
• Болгарка .
• Мастерок .
• Резиновый молоток.

Необходимые материалы

• Керамический кирпич.
• Шамотный кирпич длятопливника.
• Цемент.
• Песок.
• Сухие смеси для кладки.
• Глина.
• Дикий камень.
• Рубероид.
• Гравий.
• Металлический уголок.
• Варочная плита.
• Колосники.
• Деревянные брусья.
• Дверца для поддувала.
• Дверца для топки.

Строим печь мангал из кирпича своими руками

Подготовка площадки

Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров .

СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

Закладка фундамента

Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой .

Ширина котлована должна быть больше самой печи на 10 сантиметров . Глубину копать примерно на 30 сантиметров . Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

Вам также будет интересно:

Строительство мангала с духовкой

После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.

При кладке кирпича помощь может сослужить деревянная рама , которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси . Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.

Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины . Кирпичи перед кладкой желательно вымачивать в воде . Это обеспечит более прочное сцепление.

Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.

Схема кладки мангала с печкой

1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор , чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
2. На третий уровень установить зольную дверцу плиты.
3. Четвертый так же выкладывается сплошным.
4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
5. В шестом кирпичи выложить без пропусков.
6. В седьмом можно уже устанавливать дверцу для топки.
7. В восьмом и девятом кирпичи следует класть сплошным слоем.
8. С десятого уровня обычно уже начинают постройку печного дымохода.
9. В одиннадцатом перекрыть проем дверки для топки.
10. В двенадцатом уже делать варочную плиту и очаг.
11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага . Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой .
13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
14. Где-то на двадцать шестом ряду вывести дымовой канал.
15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям. Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям.

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев . Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания.

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее.

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Тяга людей к приготовлению пищи на открытом воздухе неискоренима. Бороться с ней не стоит – можно просто воплотить свое стремление в жизнь. И большую помощь тут может оказать качественная печь-барбекю.

Особенности и назначение

Печь барбекю по своим функциям близка к казану и мангалу: все три разновидности очага позволяют использовать огонь для приготовления пищи. Мангал большинство людей отличит без труда, потому что он предназначен строго для шашлыков. Куда тоньше грань, отделяющая барбекю от уличных каминов. Но распознать ее не составит труда, ведь в камине не предусматривается особая решетка для режима обработки на костре. Он призван в первую очередь сформировать уютную атмосферу, а обработка продуктов для него - функция второстепенная.

Любой проект барбекю должен подразумевать рациональное удаление печи от жилых и хозяйственных построек. Она не только создает значительную угрозу пожара, но и может постоянно нагонять дым вокруг, а это вряд ли понравится даже самым аскетичным и терпеливым людям. Проектируют барбекю максимально тщательно, заботясь об удобстве посещения дома. В любую минуту может понадобиться вернуться туда, чтобы взять различные продукты, одежду или посуду.

Внимательно и вдумчиво следует подбирать материал для изготовления: он должен быть очень прочным, исключать возгорания, не разрушаться под действием погодных стихий.

Разновидности

Буквальный перевод барбекю с английского - открытый огонь. Появившийся в ХХ столетий котел в виде полусферы придал этому типу очагов новый импульс. Печной комплекс может быть представлен в разных вариациях:

• Одноразовый. Делается из тонкой жести. В поддоне размещают уголь, а сверху перекрывают решеткой.
• Мобильный. Это своего рода чемодан, который легко переместить в нужное место. Идеально подойдет для любителей пикников и шашлыков на улице.
• Котел. Американский по происхождению тип. Оборудуется крышкой в форме купола, при закрытии которого конструкция напоминает духовой шкаф (можно приготовить сразу много мяса).
• Тележка. Механизм довольно сложен, рабочая часть складная или фиксированная в отдельных вариациях.
• Стационарный. Чаще всего делается из кирпича и дополняется крупным столом для гостей.

Кроме работающих на углях простейших барбекю, существуют и другие варианты. Работающая на природном газе печка часто используется в кафе и других заведениях подобного типа. На дачах такие конструкции используются дополнительно и как гриль, нередко можно встретить случаи, когда их встраивают в садовые элементы. Электрические изделия отличаются компактными габаритами – ставят их на самые обычные столы. Но даже если говорить про уличные камины (открытые очаги) привычного вида, то они могут быть представлены далеко не только элементарными решениями.

Довольно часто используется расширенная открытая топка, которая нужна как камин в саду или беседке, а дополнение решеткой либо вертелом позволяет готовить мясо очень вкусно. В качестве барбекю могут применяться также русская печь, в жаровой камере которой отлично получается выпечка, коптильня и даже варочная плита. Стационарное барбекю можно варьировать в довольно широких пределах: его ставят как на уровне грунта, так и немного выше или ниже его. Выбор квадратной или округлой конфигурации всецело зависит от воли владельцев. Неизменным требованием выступает только покрытие площадки вокруг очага несгораемым материалом.

Где расположить?

Наиболее подходящими для установки барбекю считаются беседки и террасы, благодаря которым можно находиться на улице независимо от погодных условий. Не менее важный фактор - сочетаемость с прочими частями ландшафта, ведь печь должна гармонично дополнять композицию дачи или садовой площадки, а не выбиваться из нее. Когда двор покрыт кирпичом, желательно ставить печь из похожего материала. Целесообразно подумать о расположении барбекю еще на этапе продумывания ландшафта в целом.

Идеальная мангальная зона должна быть удалена не только от дома и хозяйственных построек, но и от любого куста, дерева, забора и других легко воспламеняющихся конструкций. При этом следует подумать и о защите жилья от дыма, и о мощении лужайки или газона (если печь встанет именно там). Очень важная деталь - качественная подсветка, ведь праздники и просто дружеские посиделки имеют свойство затягиваться до вечера и даже поздней ночи…

Стационарные конструкции ставят с учетом еще одного соображения - удобства использования. «Удобство» невозможно описать какой-то одной нормой, это во многом дело субъективное. Но рекомендуется подвести к мангальной зоне дорожки; если сад или дача уже обустроены, придется выбирать среди мест, куда они идут. Бывает так, что на участке нет ни одного строения с крышей, кроме дома, тогда место выбирают, ориентируясь на запас пространства для монтажа обеденной группы. Кроме того, при установке желательно выдерживать определенное расстояние от участков соседей, независимо от того, используются ли самодельные или фабричные печи.

Материалы изготовления

Даже самый хороший проект и тщательно продуманное расположение не позволят добиться оптимального результата, если невнимательно подойти к выбору конструкционных материалов. В большинстве случаев для сооружения барбекю пользуются различными видами кирпича. Следует учесть, что задняя стенка нагревается до высоких температур, потому в данном случае лучше использовать огнеупорный кирпич вместо простого варианта. Фундамент часто выполняется из мрамора либо гранита, которые неплохо переносят значительную нагрузку.

Уличные кирпичные очаги сооружаются преимущественно из шамотных кирпичей универсального профиля. Из представленных на рынке марок наилучшие результаты демонстрируют ША и ШБ, которые легко переносят нагрев до 1650 градусов. Если говорить о натуральных материалах, то при создании печей рекомендуется использовать:

• базальт;
• известняк;
• доломит.

Кроме конструкционных материалов, нужно позаботиться о приготовлении соединительных растворов. Для их получения применяют цемент и песок, а для укладки шамотного кирпича – красную глину. Ее заливают предусмотренным по технологии объемом воды и оставляют в покое на 5-6 суток, после чего перемешивают до образования однородной массы. Просеянный песок (относительно немного) и незначительная порция цемента М200 завершают процесс приготовления состава.

Вовсе не обязательно строить барбекю из природного камня или кирпичей. Конструкции из металла тоже проявляют себя хорошо. Особенно широко применяются чугунные изделия: при использовании их риск образования нагара минимален. Во внутреннем объеме печи тепло распределяется идеально равномерно и сохраняется длительное время - даже лучшие сорта стали на такое неспособны. Недостатком чугуна оказывается тяжесть очага, но, если он устанавливается стационарно, этим обстоятельством можно пренебречь.

В кустарных условиях легко сделать импровизированное барбекю из газового баллона. По сравнению с таким решением даже самые простые конструкции промышленного изготовления стоят чрезмерно дорого. Строго соблюдая порядок действий, даже не слишком искушенные в работе с металлом люди получат превосходный результат. Потребители могут заложить в устройство именно тот функционал, который им нужен, и не платить за бесполезные дополнения. И еще: конструкции на основе газового баллона вполне мобильны.

Поскольку на производстве эти емкости делают максимально прочными, нет повода опасаться их ненадежности. Днище не будет прогорать, а окончив приготовление мяса, требуется всего лишь закрыть крышку – нет необходимости заливать, тушить огонь. Важно: перед началом работы придется выпустить весь остаток газа, который остался после использования баллона.

У данного вида барбекю есть и несколько недостатков:

• без термостойкой краски эстетические свойства портятся;
• изделие оказывается весьма тяжеловесным;
• потребуется солидный опыт работы со сварочным оборудованием (при неуверенности в результате лучше купить готовую конструкцию).

Поэтапное изготовление

Чертежи и схемы барбекю должны отражать не только их размеры и вид используемых материалов, но также и порядовку раскладки кирпичей. Важно сразу определиться с конструктивными чертами сооружения: обращают внимание на обустройство полок и дровяных ниш, на подставки для приготовленных блюд. Рекомендуется отражать в чертежах вид крыши и уровень решетки, закрепленной над жаровней, а также размещение умывальника.

При строительстве барбекю своими руками желательно ориентироваться на такие габариты:

• высота – до 180 см;
• постамент – до 80, максимум – до 90 см;
• высота жаровни - 50-70 см;
• ширина внутренней части печи – до 50 см.

Кладка барбекю выполняется на основание из бетона. Чаще всего оно представлено плитой армированной. Толщина конструкции составляет 0,3 м. Дополнительно под это основание рекомендуется поместить пару точно отрезанных листов рубероида: они выполнят задачу гидроизоляции фундамента снизу. Для снятия фасок с кирпичей используют плиткорезы с алмазными дисками, а для разрезания блоков – УШМ с алмазными дисками. Начальный ряд (лещадку) требуется выложить в ½ кирпича, а вторую линию кладут из целых блоков.

Дымоход можно сделать не только из кирпича, но и из металла. Дополнительную экономию материала обеспечит отказ от кирпичных столиков. Чтобы правильно построить печь, требуется указать в чертеже, какова будет послойная схема сооружения (как его лучше сложить по рядам). Общее правило таково: на устремленный вдоль нижний кирпич кладется пара продольно ориентированных блоков. Дымовую трубу чаще всего делают сами пользователи, используя стальные конструкции либо огнеупорные кирпичи.

Если есть сад, или дачный участок, то можно построить кирпичное барбекю, которое будет служить нам в течение многих лет. Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.

Сделать уличное барбекю из кирпича можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.

Для начала, необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра. Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.

Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, а остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента , которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками

Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда. Первый ряд нужно обязательно положить очень ровно, от этого зависит всё дальнейшее строение, исправить потом будет невозможно.

Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.

Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это могут быть куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.

При помощи молотка и уровня, точно выставляем ровность поверхности.

Для кладки кирпича подойдёт обычная смесь цементная кладочная , так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда раствор начинает схватываться, распорные клинья следует удалить.

После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.

Когда доходим до ряда, где должна быть топка, то размещаем временную поддержку, используя ДСП или фанеру.

Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.

Установка заднего ряда с армирующими полосами.

Вот так должна выглядеть топка с временными поддержками.

Между последовательными слоями кирпичей, размещены КАНАЛЫ - направляющие решетки. Подобные каналы расположены (временно) на задней стенке и определяют ширину шва.

Когда раствор схватился, убираем все вспомогающие элементы.

Для набивки швов снаружи для красоты, используем специальный узкий шпатель.

И так внизу у нас будет ходить лист металла, который необходимо вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.

Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке. Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого барбекю зависит от решётки, на которой будет лежать мясо для жарки, поэтому перед началом строительства нужно приобрести решётку для жарки из нержавеющей стали.

И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.

Конечно, это самая простая конструкция, но её запросто можно сделать самому. Существует много более серьёзных барбекю с мангалом и печью, их делают профессионалы. Вот некоторые из них.

Кирпичный мангал для шашлыка — стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.

В отличие от разборных металлических конструкций, кирпичный мангал — основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.

Мы расскажем, как строятся мангалы из кирпича своими руками (чертежи, фото, порядовки в конце статьи) .

Как сделать мангал из кирпича на даче

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.

Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка , казан . Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду, как на плиту. Конструкцию можно дополнять нишами для дров, углей и утвари.

Какие элементы будут включены и как сделать дачный мангал из кирпича так, чтобы он подходил вам, определяют на стадии проектирования, исходя из планируемых габаритов, того, сколько пищи будет готовиться в мангале одновременно , и какие виды еды будут на нем готовиться.

Проектируем кирпичный мангал

Заказ постройки — дорогое удовольствие, но при минимальных навыках кладки можно свободно построить мангал из кирпича своими руками. Какие элементы понадобятся (казан, место для разогрева пищи, решетка для гриля, коптильня) — следует продумать заранее. Чертежей существует множество. Ниже приведен пример постройки простого закрытого мангала с трубой.

ВНИМАНИЕ! Настоятельно рекомендуем подойти к проектированию серьезно. Многие дачники строят кирпичные мангалы своими руками, чертежи при этом не используют. В итоге конструкция в лучшем случае превращается в клумбу. Так как использовать самодельный мангал из кирпича по назначению не получается. Неудобно.

Выбирая или составляя проект, следует исходить из габаритов будущей постройки. Зависят они от размера участка . Стоит помнить, что земля, занятая мангалом, для других целей использоваться уже не будет . От того, какое количество пищи будет готовиться в мангале одновременно, будут зависеть размеры топливника.

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка , это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось . Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Выбор места для мангала

Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:

• близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
• ровная площадка , специально обустроенная;
• обязателен удобный подход , в идеале — несколько;
• близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
• защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
• достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
• достаточное расстояние от мусорных контейнеров и туалета ;
• направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).

Важно! Мангал — пожароопасный объект. Располагать его в саду следует достаточно далеко от дома, легковоспламеняющихся деревянных построек, площадки для машин.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата ;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок ;
• уровень , отвес ;
• дисковая пил а.
• шамотный (печной) кирпич , выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка ;
• лист железа ;
• металлические решетки, задвижки, уголки, дверцы .

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов.Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Вам также будет интересно:

Простой мангал из кирпича своими руками: пошаговая инструкция

В качестве примера пошагово, в формате "сделай сам", разберем как построить мангал своими руками из кирпича, самый простой вариант. Единственное усложнение, которое будет иметь наш простой мангал из кирпича (фото предлагаемого варианта ниже) - это труба. Кладку трубы мы считаем необходимой в российских условиях. Строим! Далее схема постройки.

Фундамент под мангал

Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см .

Перед заливкой устанавливается опалубка, выступающая над землей на 10 см . На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня . Полное затвердевание бетона происходит 3-4 недели , т.е. перед дальнейшим строительством следует выждать 28 дней . Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.

С песком глину разводят в соотношении 1:1 . Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см , не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.

Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Г лину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки , перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.

На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее , с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник.Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало . Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см . Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два .

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки . Для нее оставляют небольшой выступ, или несколько выступов , чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом.

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита . Сам мангал облицовывают штукатуркой , декоративным камнем , облицовочной плиткой и т.д.
