В последнее время появилось множество полезных электроприборов, которые делают нашу жизнь максимально комфортной. Например, если в ваш загородный особняк не проведён газ, то отапливать помещения можно с помощью керамических обогревателей, еду готовить на электроплите, а для подогрева воды установить бойлер. Но чем больше вы используете приборов, тем выше вероятность поражения током при контакте с ними. Чтобы обезопасить свою жизнедеятельность, надо сделать заземление устройств, работающих от сети. В отличие от многоэтажных зданий выполнение этой меры электробезопасности в частном доме не составляет особых трудностей. Поэтому сегодня мы расскажем об устройстве заземления, приведём его расчёт и пошаговую инструкцию по установке.

Назначение защитного заземления

Правильно сделанный контур заземления в частном доме убережёт вас от поражения электрическим током при пробое изоляции на корпус прибора

При пробое изоляции питающего провода на металлическом корпусе незаземлённого прибора появляется потенциал. Если дотронуться к такому устройству, то можно получить удар током. В лучшем случае вас немного «пощипает», а в худшем – получите серьёзные травмы, несовместимые с жизнью.

Почему же человек попадает под напряжение? Ток идёт по пути наименьшего сопротивления. А стремится он в землю, поскольку она имеет большую электроёмкость. Поэтому при контакте с неисправным прибором ваше тело (имеющее сопротивление порядка 1 кОм) становится единственным проводником. Но что, если «предложить» току более лёгкий путь, соединив корпус оборудования с землёй металлическим проводником меньшего сопротивления? В этом случае большая часть заряда пойдёт уже по нему.

Помимо обеспечения безопасности, заземление позволяет:

• стабилизировать работу электроустановок;
• защитить устройства от скачков напряжения;
• уменьшить сетевые помехи, а также интенсивность электромагнитных излучений повышенной частоты.

Важно: Заземлять нужно всех потребителей, работающих от сетей напряжением более 42 В переменного и 110 В постоянного тока.

Устройство

Контур заземления состоит из двух элементов: самого заземлителя и проводников. Последними называют любые части устройства, которые соединяют электрооборудование с контуром. Как правило, это кабеля с жёлто-зелёной изоляцией и шина, расположенная в распределительном щите (РЩ). К заземлителю относятся электроды и другие элементы цепи, непосредственно контактирующие с грунтом и обеспечивающие растекание электрического заряда.

Заземлители бывают естественными и искусственными. В первом случае роль заземляющего устройства выполняют заглублённые части строительных конструкций зданий, а во втором специально сделанный проводник. Согласно Правилам устройства электроустановок (ПУЭ), предпочтение нужно отдавать естественным заземлителям. Например, в частном доме это может быть:

• обсадная труба скважины;
• металлические трубопроводы;
• броня силовых кабелей;
• всевозможные металлические конструкции на улице, к примеру, забор;
• заглублённые железобетонные части постройки (колоны и фундаменты).

Если сопротивление естественных заземлителей меньше установленных норм, то разрешено применять искусственные. Именно о них сегодня и пойдёт речь.

Как правильно рассчитать

В первую очередь следует определить проводимость заземлителя. То есть надо выбрать электрод так, чтобы сопротивление контура было в пределах нормы. Согласно положениям ПУЭ, максимальные значения сопротивления растеканию заземлителей следующие:

• 2 Ом – для линейного напряжения 660/380 В источника трёхфазного/однофазного тока;
• 4 Ом – для 380/220 В;
• 8 Ом – для 220/127 В.

Проводимость защитной конструкции зависит от площади её контакта с землёй, а также удельного сопротивления грунта. Чем больше размеры штырей (электродов), тем больше площадь их поверхности и, следовательно, выше проводимость и эффективность контура. При этом для достижения хороших характеристик заземляющего устройства правильнее увеличивать длину электродов, а не поперечное сечение. Это очень актуально при создании контура в твёрдых почвах, таких как песчаник, скалистый грунт и прочих.

Так, для определения проводимости одного электрода круглого сечения используется следующая формула:

R1 = ρ(ln(2L/d) + 0,5ln(4T+L)/(4T-L))/2ПL,

где d и L – диаметр и длина электрода, T – половина глубины заложения штыря, ln – натуральный логарифм, П – постоянная (3,14), ρ – удельное сопротивление грунта (Ом×м).

Удельное сопротивление грунта также является важным параметром. Чем он больше, тем хуже будет проводимость контура заземления. Величину удельного сопротивления для определённого типа грунта можно узнать в общедоступных таблицах.

Чем ниже удельное сопротивление грунта, тем лучше будет контур

Это интересно: С наступлением холодов сопротивление земли резко увеличивается. Причиной тому становится замёрзшая вода, ведь лёд является диэлектриком. Поэтому в областях с вечномёрзлыми грунтами глубина заложения заземлителей должна быть больше, чем в широтах с более тёплым климатом.

При монтаже контура заземления, состоящего из нескольких электродов, расчёт немного меняется. Сначала определяется сопротивление каждого отдельного штыря по вышеуказанной формуле. Потом полученные показатели суммируются с учётом так называемого «коэффициента использования». Расчётная формула здесь такая:

R = R1/(KN), где R – общее сопротивление контура, N – количество электродов, К – коэффициент использования, R1 – сопротивление одного штыря.

Величина К зависит от расстояния между электродами. Причём чем дальше друг от друга расположены штыри, тем больше будет этот коэффициент. Электрики же рекомендуют располагать электроды на расстоянии в 2,2 от их длины. В этом случае К может принимать следующие значения:

• при использовании двух электродов – 0,9–0,92;
• трёх – 0,85–0,88;
• пяти – 0,79–0,83.

Для определения глубины заложения стержней нужно воспользоваться формулой:

N = R1/KR, где R – полученное ранее проектное сопротивление контура, R1 – сопротивление одного штыря, К – коэффициент использования.

Что касается горизонтальных частей, соединяющих штыри в один контур заземления, то их проводимость здесь не рассчитана

Выбор схемы контура для частного дома

Контур заземления, выполненный по схеме «треугольник», является самым надёжным

Существует много схем контуров заземления и самая популярная из них – это расположение электродов треугольником (замкнутая схема). Штыри вбивают в землю в трёх вершинах равносторонней фигуры и поверху соединяют между собой горизонтальной полосой. Главное достоинство такой схемы заключается в том, что при неисправности одного из заземлителей контур будет продолжать функционировать.

Штыри можно вбить и в один ряд (линейная схема). Этот вариант используется в том случае, если для монтажа заземления выделена одна узкая полоса земли. Колы соединяются между собой одной или двумя металлическими шинами. С одной стороны, монтаж этой схемы выполнить гораздо проще, так как не нужно рыть три траншеи. Однако такая вариация контура является менее надёжной. Дело в том, что при выходе из строя хотя бы одной горизонтальной перемычки эффективность работы всей системы резко ухудшается.

Выбор остаётся за вами, но из двух вышеуказанных схем лучше отдать предпочтение замкнутой конфигурации контура заземления. Если же вы решите делать заземления по линейной схеме, то добавьте несколько электродов и горизонтальных полос. Это повысит надёжность контура.

Материалы и инструменты для самостоятельного изготовления

В качестве электродов используйте стуржни из материалов с высокой электрической проводимостью

Выполнив расчёт и выбрав схему контура заземления, можно перейти к покупке материалов. Для создания констуркции своими руками понадобятся:

• пруты из чёрной стали диаметром 16 миллиметров или более – вертикальные электроды;
• стальная полоса (шина) сечением 5×40 миллиметров – горизонтальный заземлитель;
• медный провод с сечением минимум 10 квадратных миллиметров – соединение контура с распределительным щитом;
• болты диаметром 10 мм;
• чёрная краска для наружных работ или мастика.

Важно: Строительная арматура не подходит для использования в качестве стержней заземления. Дело в том, что наружный слой таких прутьев калёный, поэтому электрический ток распределяется по сечению неравномерно. А это, в свою очередь, приводит к разрушению металла. Кроме того, арматура подвержена коррозии.

Количество и размеры материалов выбираются в соответствии с расчётными данными.

Помимо этого, нам понадобятся следующие инструменты и оборудование:

• лопата (разработка грунта);
• сварочный аппарат (соединение элементов контура);
• болгарка (обрезка материалов);
• плоскогубцы (загиб горизонтальной полосы);
• кувалда и перфоратор желательно со специальной насадкой под прутья (забивка вертикальных электродов).

Ход работы (с фото)

Выбор места и разработка грунта

Ройте траншеи под контур недалеко от дома. Так, вам не придётся рыть длинную траншею к постройке

В первую очередь надо выбрать место, где будет располагаться контур заземления. Чтобы максимально сократить объём работ и расход материалов, монтаж заземляющего устройства следует выполнять рядом с домом здания.

После выбора места выполняются земляные работы. Берём лопату и копаем траншеи. В нашем случае их будет три, то есть делаем контур по схеме «равносторонний треугольник». Глубина и ширина траншеи должны быть более полуметра, а длина – соответствовать расчёту. Также необходимо прокопать выемку от ближайшей вершины треугольника к силовому щиту.

Сборка контура заземления

Если грунт неоднородный, то для забивания штырей используйте перфоратор

1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Хорошо приварите болт к шине, так как от качества контакта зависит сопротивление контура заземления

Полезный совет: Защитите сварочные швы от коррозии. Покрасьте места соединений элементов контура и вывод шины у здания чёрной краской для наружных работ. Остальные части заземляющего устройства закрашивать нельзя!

Все сварные соединения должны быть окрашены, так как эти места больше всего подвержены разрушению

После монтажа контура защитного заземления дома засыпаем траншеи однородным грунтом без строительного мусора и щебня. Рекомендуется для этих целей применять плотные однородные мелкозернистые составы.

Видео-инструкция по монтажу контура заземления

Соединение со щитом

Чтобы подключить контур к электрощиту, нужно использовать медный провод сечением 10 квадратных миллиметров. Один его конец прикрутите к выводу заземлителя, а другой заведите в здание и прикрутите к силовому щиту. Кстати, если РЩ расположен в доме, то для заведения заземления можно использовать ту же полосу, а болтовой переход выполнить уже внутри помещения.

В частном доме контур заземлния подключается по схеме TN-C-S или TT

Здесь также стоит обратить внимание на схему подключения контура к щитку. В частных домах электропитание зачастую осуществляется воздушными линиями (ВЛ) по системе заземления TN–C. В этой схеме нейтраль от источника и защитный проводник объединены. То есть к щитку подходит фазный провод (L) и совмещённый «ноль» и «земля» (PEN-проводник). Поэтому, при подключении контура к электроустановке систему TN–C нужно переделать на TN–C–S, в которой PEN проводник разделён на нулевой рабочий (N) и нулевой защитный (PE) проводники. В этом случае к потребителю будут приходить уже три провода: «фаза», отдельно «ноль» и «земля».

Но как же подключить дом к заземляющему устройству по системе TN–C–S? Делается это довольно просто. Чтобы получить трёхжильную электропроводку с отдельным защитным проводником нужно в РЩ выполнить следующие действия:

1. Установите в щитке металлическую шину (её можно приобрести в любом магазине электротоваров). Затем соедините её медным проводом с корпусом РЩ. Это будет заземляющая шина РЕ.
2. Подключаем к шине РЕ совмещённый РЕN проводник, идущий от источника питания.
3. Затем делаем перемычку между заземляющей шиной и нулевым рабочим проводником N, шина которого должна быть изолирована от распределительного щита.
4. В конце подключаем фазный провод на отдельную шину, которая также не связана с корпусом РЩ.

Подключить здание к контуру можно и другим способом – по системе ТТ. В этом случае не нужно ничего разделять. Фазный провод подключается к изолированной шине, а совмещённый PEN проводник от источника питания садится на вторую отдельную шину и считается «нулём». Ну а корпус щита соединяется с заземляющим устройством. Таким образом, при подключении контура по схеме ТТ, он электрически не связывается с PEN проводником. Единственным недостатком такого подключения является необходимость установки дополнительных защитных устройств, например, УЗО.

Измерение сопротивления заземления

Измерение сопротивления растеканию заземлителя осуществляется посредством поверенного прибора Ф4103-М1

После монтажа и подключения контура нужно обязательно проверить, защитит ли он вас от поражения электрическим током. Для этого следует провести измерения сопротивления растекания тока и металлосвязи.

Как отмечалось ранее, в соответствии с ПУЭ 1.7.101 сопротивление заземляющего устройства в любое время года не должно превышать 2, 4, 8 Ом при линейных напряжениях 660, 380, и 220 В источника трёхфазного тока либо 380, 220 и 127 В источника однофазного тока. Чтобы измерить сопротивление контура, нужен специальный прибор Ф4103-М1. Стоит он дорого, поэтому покупать его нет смысла. Гораздо проще пригласить сотрудников из энергоуправления или электролаборатории, которые снимут замеры и выдадут паспорт и протокол на заземляющее устройство. Если сопротивление контура будет превышать норму, то придётся забивать дополнительные штыри.

Измерение сопротивления металлосвязи позволяет определить наличие цепи между заземлительными и заземляющими элементами. Этот параметр измеряется микроомметром Ф4104-М1. В соответствии с ПТЭЭП п. 28.5, переходное сопротивление не должно быть более 0,05 Ом. Если сопротивление металлосвязи будет выше нормы, то придётся проверить все болтовые и сварочные соединения элементов контура.

Что касается периодичности проверки состояния заземляющих устройств, то она определяется графиком планово-профилактических работ. Его утверждает техничский руководитель потребителя. В соответствии с п. 2.7.9. ПТЭЭП, визуальный осмотр наружных частей заземлителей нужно проводить не реже чем раз в полгода. А осмотр с выборочным вскрытием земли – раз в 12 лет.

Важно: Сопротивление контура должно быть ниже нормы круглый год, поэтому заземлитель желательно проверять при засухе или заморозках (когда удельное сопротивление грунта увеличивается).

Самые распространённые ошибки при выполнении работ

Ошибки, которые нельзя допускать при обустройстве контура защитного заземления в частном доме:

• Если вы решили обратиться за помощью к монтажникам, то нужно убедиться в том, что они используют только подходящие материалы. Дело в том, что многие организации стараются сэкономить на электродах и вкапывают в землю штыри с малой проводимостью, например, ржавую арматуру. А это, как вы уже знаете, сильно ухудшает защитные свойства контура либо вовсе делает его бесполезным.
• Устройство заземления на большом расстоянии от постройки. Контур не представляет опасности для человека, поэтому его следует устанавливать поближе к дому. И желательно, чтобы заземлитель располагался в самом влажном месте. Ведь вода улучшает проводимость, что приводит к более быстрому замыканию цепи и мгновенному срабатыванию защитной аппаратуры.
• Соединение контура заземления с молниезащитой. Если в вашем распределительном щите не установлено устройство УЗИП, которое размыкает цепь в случае прихода сверхзаряда, то большой ток от молниеприёмника может вывести из строя электрооборудование или сам РЩ.

Контур защитного заземления – обязательная мера безопасности при использовании электрических приборов в частном доме. Если вы решили делать заземление самостоятельно, то выполняйте все работы в соответствии с вышеуказанными правилами и рекомендациями. При этом не забывайте о технике безопасности при работе со сваркой и энергоустановками.

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление . Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина , тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так , как описано выше, система заземления должна иметь определённое сопротивление:

• для сети напряжением 380В - не более 2 Ом;
• для сети напряжением 220В - не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов .

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления . Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций .

Схемы и размеры

Схема контура заземления частного дома - это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две .

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй - к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления - это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)

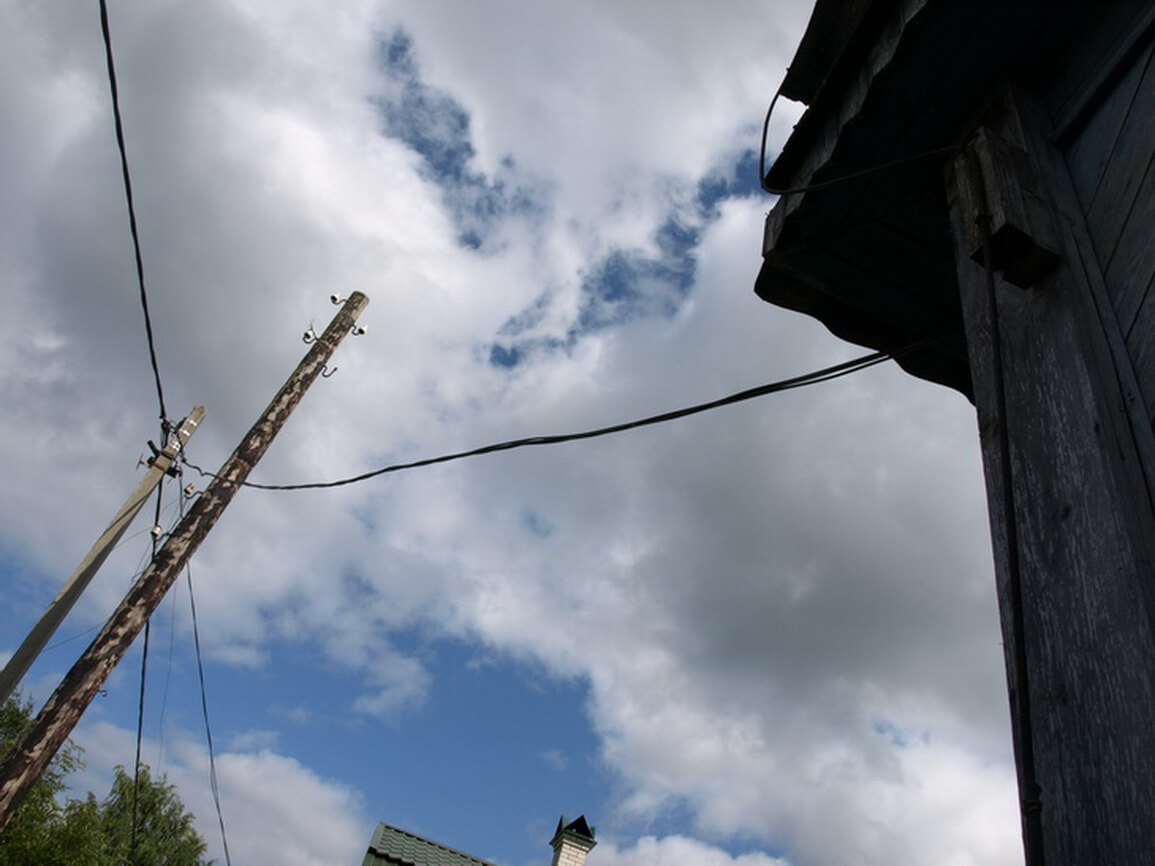

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

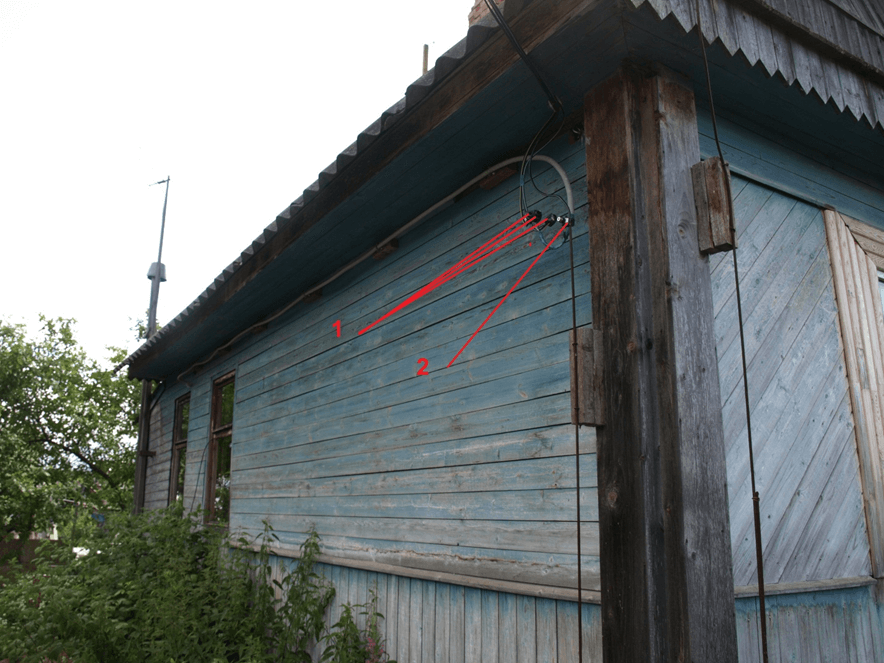

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

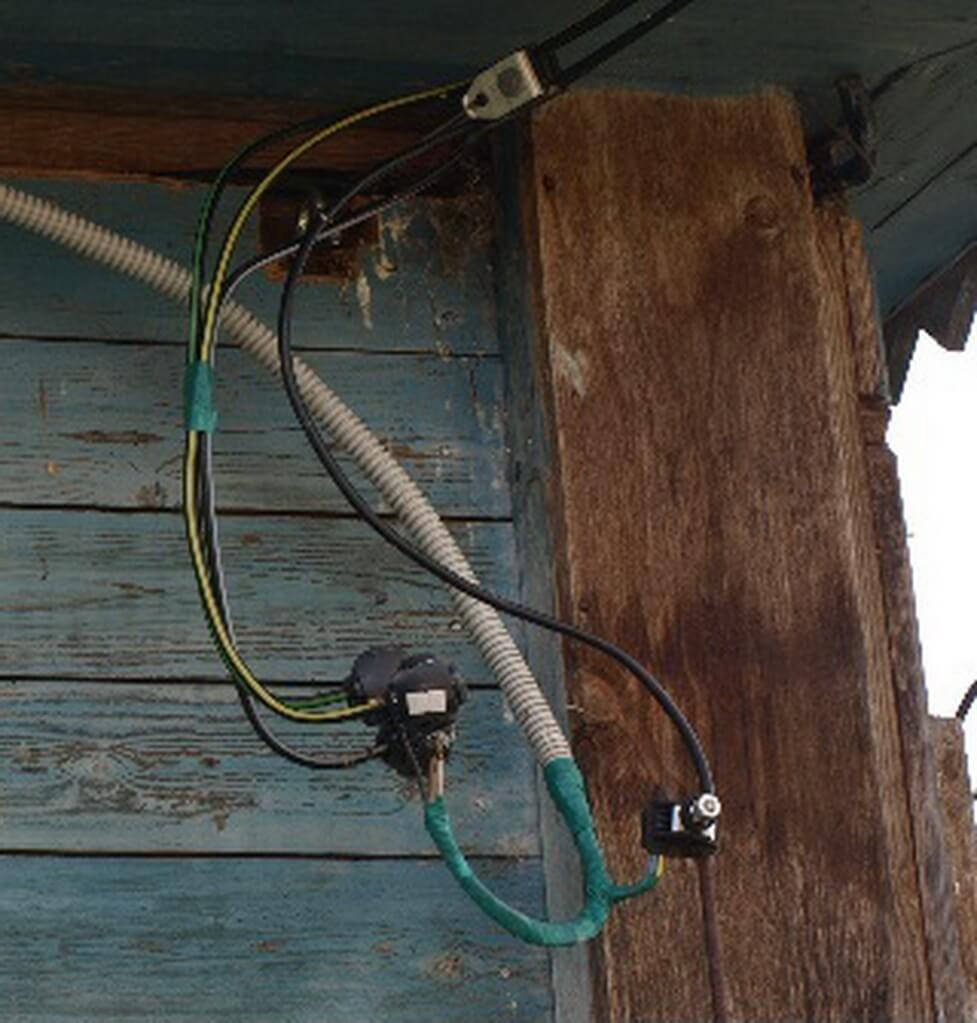

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

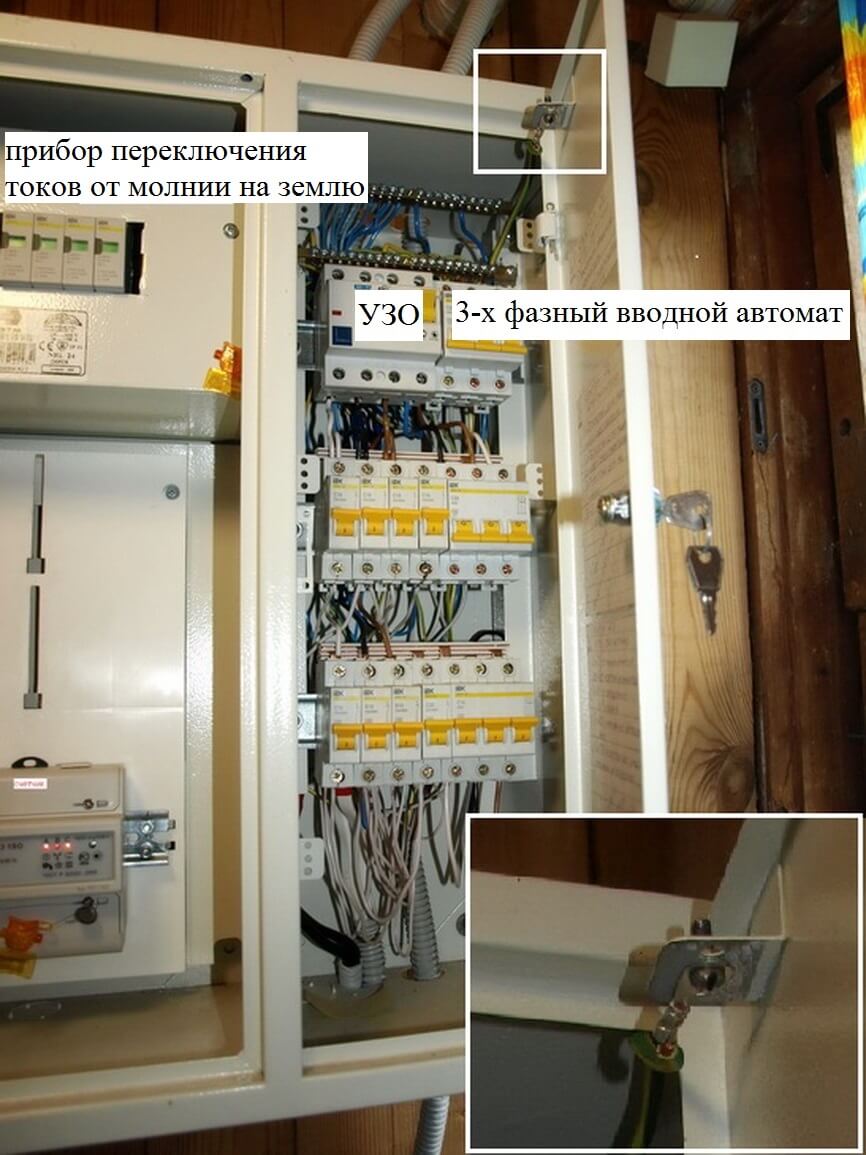

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

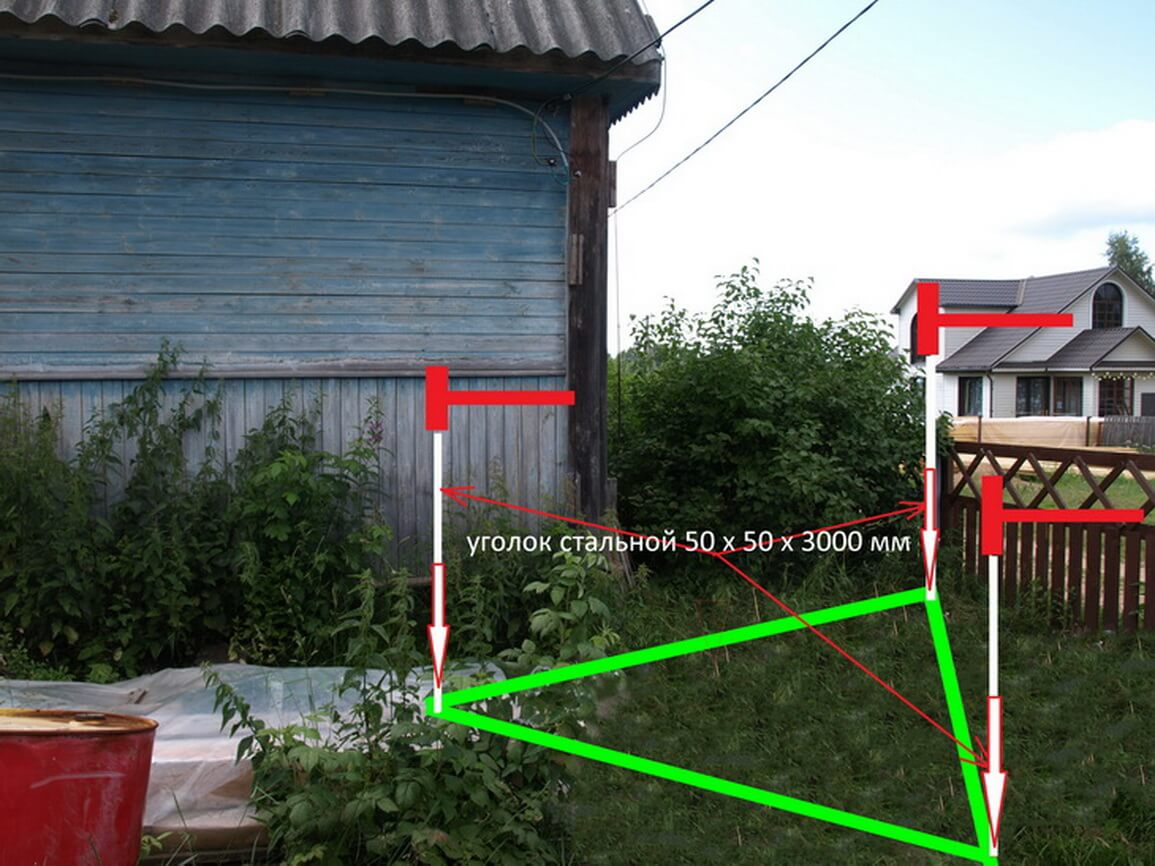

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

• микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
• электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
• персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

• линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
• с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.



3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.



5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)





7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.



8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Важным моментом при обустройстве жилья является заземление в частном доме своими руками 220в. Это специальное устройство, которое гарантирует безопасность при использовании электроприборов, а также служит защитой от короткого замыкания. Необходимость в заземлении возникает при подведении электричества к жилому зданию. Данное оборудование можно установить своими руками. Сделать это качественно и недорого помогут специальные рекомендации. Заземление может выполняться для двух разных сетей – 220 и 380 в. При этом для второго варианта обязательно нужно выполнять специальный контур.

Организация защиты дома

Заземление в частном доме можно выполнить своими руками. Данный способ позволит выводить блуждающие токи и предотвращать скопление на электрическом оборудовании статистического электричества.

Схема монтажа к клемме заземления в щитке

Статья по теме:

При минимальном знании электромонтажных работ и с помощью нашего руководства Вы сможете самостоятельно выполнить проводку в своем доме.

Контур защищает жильцов от поражения электричеством. При обрывании нулевой фазы корпус электрического оборудования представляет большую опасность. Для таких случаев и предусмотрен контур заземления, который представляет собой фазу, через которую электричество уходит в землю.

Полезная информация! Устройство помогает уменьшить риск возникновения пожаров, перегрузок, также повышает безопасность при работе с различным оборудованием.

Устройство и принцип работы

Контур заземления представляет собой устройство из двух подсистем: внутренней и наружной. Две трассы соединяются в распределительном щитке. Вторая часть размещается на улице и состоит из электродов, которые соединены металлическими пластинами и вкапываются в землю.

От подобного устройства проводится металлическая шина, которая подсоединяется к главному щитку. Принцип функционирования конструкции такой, что при контакте человека с электрическим оборудованием ток устремляется в почву не через тело, а через специальный проводник. При этом можно сделать разные виды заземления в частном доме своими руками. 380в требует немного несколько иного подхода.

Устройство защиты дома

У человека показатель сопротивления – 1 кОм, а у механизма – 4 Ом. Электрический ток выбирает самый быстрый и простой путь к земле, который обладает более низким сопротивлением.

В состав заземляющего устройства входят:

• Заземлитель – это элемент, который соприкасается с грунтом и производит спуск и распределение тока. В частных строениях применяются естественные виды приборов из стального трубопровода, защитного покрытия силового кабеля и железобетонной части фундамента или колонны.
• Заземляющий проводник представляет собой деталь, которая соединяет электрическую установку и заземлитель.

Применяются три элемента вертикального типа, а также три горизонтальные полоcы, которые соединяют вертикальные элементы. Стальная полоса используется в качестве проводника между распределительным щитом и контуром заземления.

При монтаже используются две схемы:

• В виде треугольника делается замкнутая схема.
• Линейная выполнятся из последовательно соединенных перемычек.

Пользуется популярностью контур в виде равнобедренного треугольника. Его располагают на расстоянии нескольких метров от фундамента здания. При этом выкапывается траншея, куда вбиваются стальные элементы. Затем по периметру монтируется полоса из стали.

Полезная информация! В частном доме лучше использовать схему треугольник. Так как она отличается большей эффективностью.

Как организовать заземление в частном доме своими руками 220в?

Если делать заземление в частном доме своими руками: 380в или 220в варианты выполняются в несколько этапов:

• Рядом с постройкой создается яма, которая выкапывается при помощи лопаты.

• В дно траншеи монтируется металлический уголок.

• К конструкции присоединяется многожильный профиль и подводится к щиту.

Для создания максимального эффекта создается определенная металлическая связь. 3-4 уголка свариваются с помощью полоски определенной ширины. Кроме основного процесса выполняются следующие важные условия:

• Выравниваются показатели потенциалов.
• Понижается напряжение.
• Монтируется устройство для автоматического выключения.
• Применяются провода с двойной изоляцией.
• Используются разделительные трансформаторы.

Требования к заземлению: 220 и 380в

Важным параметром при монтаже является сопротивление растекания. Данное значение определяет, с какой скоростью ток будет преодолевать расстояние до земли от поверхности электрического прибора.

Процесс заземления требует соблюдения определенных условий:

• Длина вертикальных деталей должна быть не менее 16 мм.
• Горизонтальных - 10 мм.
• Толщина металла не менее 4 мм.
• Минимальное сечение для труб – 32 мм.

Полезная информация! В электрощитке контур подсоединяется к специальной шине, которая покрывается специальной смазкой и начищается до блеска.

Особенности монтажа

Важно правильно выбрать место для установки устройства. В этом месте должно быть исключено нахождение человека или животного, так как это может привести к летальному исходу.

Эту зону нужно тщательно оградить, или закрыть каким либо валуном или скульптурой. Особые правила нужно учитывать, выполняя заземление в частном доме своими руками 220в. Схема предполагает использование заземлителей, которые вбиваются на глубину около трех метров.

Затем пруты обрезаются на 15-20 см ниже уровня земли. Между ними делаются каналы, куда укладываются соединяющие элементы. Для крепления применяется сварка. Контуры 220в и 380в отличаются разным значением сопротивления.

Заземление и громоотвод

Громоотводное устройство и заземление представляют собой две разные вещи. Заземление в частном доме выполненное своими руками 380в или 220 в направлено на отвод в землю избыточного электричества. Громоотвод отводит электрический атмосферный заряд в землю и работает только при ударе молнии.

Что запрещено делать при заземлении?

Выполняя заземление, не стоит делать следующие вещи:

• Не стоит монтировать только один металлический прут. Для качественного заземления требуется один или даже два треугольника.
• Нельзя использовать элементы с высокой плотностью: швеллера или арматуру. Из-за прочной поверхности они будут хуже контактировать с грунтом.
• Нельзя делать монтаж на глубину меньше, чем на 1 метр.

Полезный совет! Перед тем как вкапывать металлические детали в землю, нужно их обработать специальными защитными покрытиями.

Отличия в занулении и заземлении

От зануления сильно отличается заземление в частном доме своими руками 380в, схема которого предполагает использование в иных условиях. Зануление часто применяется на производственных предприятиях. Зануление способно защитить только от короткого замыкания и не производит отвод лишнего электричества. В бытовых условиях подобная функция бесполезна. Она может привести даже к перегоранию электрических приборов.

Полезная информация! При монтаже устройства зануления стоит применять механизм для отключения аппаратуры или ограничитель напряжения.

Какой комплект заземления выбрать: цены и производители

Для установки защитного контура в домашних и промышленных условиях предлагаются готовые комплекты оборудования. Стоит рассмотреть следующих производителей:

• Популярным производителем считается Галмар. Прибор предназначен для монтажа на глубину около 30 м. Стоит такой прибор около 40 тыс. рублей.
• К отечественным производителям относится продукция "ВОЛЬТ-СПБ". Глубина монтажа может быть от 6 до 30 метров. Стоимость от 6 до 26 тыс. рублей.
• Универсальными устройствами считаются приборы компании Zandz. Они монтируются на глубину 10 м.
• Комплекты компании Эзетек считаются недорогими. Могут стоить около 7 тыс. рублей.
• Из нержавеющей стали производятся комплекты фирмы Elmast. Могут стоить около 7 тысяч рублей.

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если ярко светит. Также работоспособность проверяется с помощью заводского прибора – мультиметра.

Статья
