Отличным украшением участка станет не только правильно подобранное ограждение, а и красивые ворота. Поэтому, многие после и его строительства останавливают свой выбор на кованых воротах. Они сейчас в моде и это вполне обосновано, ведь внешний вид этой конструкции достаточно изысканный и роскошный.

Минус кованых ворот заключается лишь в том, что они дорого стоят. Поэтому многие изготавливают данное изделие самостоятельно. К тому же, устанавливать кованые ворота довольно просто. Также, сегодня возможно, сделать такое изделие собственноручно или же купить уже готовый вариант.

Важно перед изготовлением кованых ворот предварительно создать эскиз. Он должен быть соответствующего масштаба. Все размеры важно тоже нанести, чтобы все было максимально понятным. При помощи этого рисунка удастся правильно сделать конструкцию.

Монтаж столбов — материал приобретён и эскиз ворот готов, можно приступать к установке опорных элементов. Именно на них будет в дальнейшем крепиться основная конструкция. Важно создать крепкие и надёжные опоры для ворот. В качестве лучше всего подойдёт металлическая труба.

Такие элементы в дальнейшем отделываются при помощи кирпича.

1. Вначале размечается место установки столбов. Затем вырываются ямы с глубиной приблизительно в 1 метр.

2. Выполняется . При этом нужно обязательно проверять их перпендикулярность с помощью отвеса. Столбы должны быть установлены строго по вертикали. В противном случае конструкция будет установлена неверно.

Для опор не желательно применять трубы с диаметром менее 100 миллиметров. Лучше всего подойдут столбы из толстого металла. Трубы засыпаются щебнем.

4. В завершение столбы заливаются цементным раствором.

После того, как опоры будут надёжно зафиксированы и раствор окончательно высохнет, нужно наметить места крепления петель.

Этот этап считается наиболее трудоёмким. Ведь все кованые детали нужно скрепить друг с другом. Для этого применяется сварка. Важно сваривать все элементы так, чтобы швы были максимально незаметными.

Большие наплывы на швах можно обрезать болгаркой. Места соединений обязательно очищаются от шлака. В завершение готовая конструкция навешивается на опорные элементы и обрабатывается специальными средствами.

Горячая или холодная ковка – это самый дорогой и красивый способ обработки металла. Материал приобретает нужные формы, из него создаются предметы интерьера, строительные конструкции. Ворота, которые изготовлены из художественных кованых элементов, отличаются прочностью, красотой и надежностью.

К сожалению, ковка – довольно дорогой вид обработки металла, поэтому порадовать себя изделиями на заказ могут не многие. Но выход есть – освоить холодную ковку самостоятельно.

Горячая

При этом способе металл нагревают до температуры, при которой материал становится податливым и мягким. Далее следует механическая обработка металла путем штамповки, ручной или гидравлической ковки. Этот способ обработки металла весьма сложный, трудоемкий, требует наличия специальных инструментов и знаний физико-механических свойств металла.

Более простой, но не менее трудоемкий способ обработки металла без нагрева. При холодной ковке металл сгибается под большим давлением. Чтобы осуществить холодную ковку металла, требуются специальные инструменты.

Защитные конструкции

Данный тип ограждения можно смело назвать бюджетным вариантом. Все элементы ковки — штампованные. Каркас и ребра жесткости выполнены из толстого металла, элементы штамповки также не отличаются изящностью и красотой. Крепкие и мощные ворота выполняют свою основную функцию — защиту личной территории.

Эти конструкции смело можно назвать эксклюзивными произведением искусства. Чаще всего такой тип ворот изготавливается на заказ по индивидуальным чертежам. Все элементы створок выполнены вручную, с помощью горячей ковки. Необычный тип ворот в первую очередь является украшением территории.

Комбинированные ворота

Этот тип конструкций совмещает в себе художественную ковку и штампованные элементы, благодаря чему за доступную цену можно стать обладателем эксклюзивных, прочных и красивых ворот.

Ворота, изготовленные из элементов холодной ковки, представляют собой сборную конструкцию, где все детали скреплены сваркой. Сами элементы можно приобрести в готовом виде или сделать самостоятельно.

Важно знать, что изготовление ворот с распашными секциями делится на 7 этапов.

1. Разработка чертежа.
2. Выбор материала и инструмента.
3. Установка опорных столбов.
4. Изготовление каркаса створок.
5. Изготовление элементов ковки для заполнения створок.
6. Крепеж фурнитуры и декоративных украшений.
7. Покраска конструкций.

Как сделать чертеж или выбрать конструкцию ворот

На данном этапе работы требуется руководствоваться двумя правилами: ворота должны быть прочными и надежными, также конструкция должна отличаться красотой и оригинальностью. Совместить эти критерии не сложно.

Важно продумать геометрию створок. Форма может быть любой: от классической квадратной, до эксклюзивной, с ломаными верхними линиями, радиусом или эллипсом. Также важна высота и ширина конструкции, расположение ребер жесткости, подбор фурнитуры, расстояние между элементами ковки. Желательно сделать обрешетку ворот такой, чтобы сквозь прутья на территорию не могли проникнуть люди или животные.

Некоторые модели ворот дополнены глухими листами железа, поверх которых прикреплены украшения из кованых элементов. Глухие ворота с элементами ковки выглядят красиво и закрывают обзор участка со стороны улицы.

Материал и инструмент для изготовления глухих кованых ворот

1. Сварочный электрический аппарат для финишной сварки.
2. Газовый сварочный аппарат для точечной сварки.
3. Мощные тиски, закрепленные на ровной поверхности.
4. Лекальные тисы с длинным рычагом.
5. Набор электродов.
6. Шлифмашинка с диском для шлифовки и полировки металла.
7. Материалы для создания конструкции
8. Столбы для опоры.
9. Раствор для заливки столбов.
10. Кирпичи.
11. Профильная труба для каркаса створок
12. Стальные листы для глухого заполнения, толщина материала не менее 1 мм.
13. Листовая сталь для изготовления кованых пик с острыми наконечниками.
14. Четырехгранники для создания основания пик. Ширина торцов — 1,4 мм. Если использовать более толстые заготовки, то их будет труднее скручивать в спираль. Заготовки с меньшей шириной граней могут сломаться в процессе скручивания.

Как видно из описания применяемого материала, дизайн ворот отличается готическим стилем: глухое заполнение створок, поверх которых на лицевой стороне прикрепляются пики, с острыми наконечниками. Ворота будут иметь стильный, необычный и неприступный вид.

Так как стальная конструкция створок имеет довольно большой вес, опорные столбы должны быть надежными. Для опорных столбов требуется металлическая труба, диаметр которой не менее 25 см, а также облицовочные кирпичи.

Шаг 1

Требуется разметить положение столбов. При этом не стоит забывать о том, что металлические конструкции в дальнейшем будут обкладываться кирпичом. Поэтому желательно заранее высчитать толщину материала.

Шаг 2

Для крепления столбов нужно выкопать две глубокие ямы, не менее метра в глубину. Ширина ямы не должна превышать диаметр металлической трубы на 10 см. В ином случае столб после навешивания тяжелой створки может перекосить.

Шаг 3

Стальную трубу нужно вставить в яму и засыпать щебнем. Щебенку желательно плотно утрамбовать. Труба должна стоять ровно, иначе будут проблемы с открытием и закрытием створок ворот.

Шаг 4

Заливка щебня. Для этих целей требуется развести цемент и песок в пропорциях 1 к 3, тщательно перемешать. Затем сухая смесь разбавляется водой. Раствор должен получиться жидким и однородным.

Шаг 5

Полученную смесь заливают в ямы со щебнем. Повторно проверяется расположение столба. Раствор сохнет несколько дней.

Шаг 6

Приваривание к столбам шинки — крепления, на котором будут располагаться обратные завесы для створок. Шинка должна быть не менее 6-7 см в ширину и выступать из-под кирпичей. Если створки ворот слишком тяжелые, рекомендуется к каждому столбу на одинаковом расстоянии приварить по 3 шинки.

Шаг 7

Укрепленные столбы требуется обложить кирпичом. Кладка кирпичей проводится с помощью кельмы. Вертикальные швы между кирпичами не должны граничить.

Конструкция створок будет стандартной – прямоугольные каркасы с наполнением из листов стали.

Шаг 1

Выбор места, на котором будут свариваться каркас для створок ворот. Важно, чтобы поверхность была абсолютно ровной, иначе каркас перекрутит.

Шаг 2

Раскраивается профиль на нужные по размеру заготовки. При крое металла важно соблюдать геометрию углов, по которым будет проходить сварной шов.

Шаг 3

Разложенные на ровной поверхности заготовки прихватываются точечной сваркой. Затем проводится контрольный замер всех элементов конструкции и проверка каркаса на деформацию и перекос.

Шаг 4

Если все в порядке, то можно приступить к финишной сварке элементов. Для жесткого крепления профиля при угловой сварке можно использовать струбцины. Затем с помощью болгарки следует зачистить все наплывы на швах.

Шаг 5

Крепление глухих стальных листов. Стальные листы, раскроенные в размер каркаса, укладываются внутрь профиля и по периметру прихватываются сваркой. Швы зачищаются. Черновой вариант створок готов.

Изготовление элементов холодной ковки

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не менее 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся линии, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются длинные треугольники с заостренной вершиной.

Шаг 3

Придание заготовке визуального объема. Для этого с помощью болгарки и наждачного диска обрабатываются края пики. Элемент получает форму: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить множество таких элементов. Важно делать раскрой по одному лекалу, чтобы пики получились одинакового размера и формы.

Основание пик

Для этих целей требуется четырехгранная сталь. Для украшения ворот можно использовать разную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на сомкнутых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться пики будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в целом конструкция выглядела идеально.

Шаг 2

Разметка на пруте. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем следует приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается прут на нулевой отметке. В лекальные тисы закрепляется этот же прут на отметке 15 см. Затем нужно провернуть тисы на один оборот. Один виток готов. Можно сделать несколько витков на одном отрезке. Главное, чтобы зеркальные основания пик были симметричны, а по всей длине на одинаковом расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Шаг 4

Затем проводится сборка всех декоративных элементов. Основания пик свариваются с острыми наконечниками.

Сборка конструкции ворот

Все декоративные украшения привариваются к лицевым створкам ворот по схеме. Важно, чтобы расположение пик было на двух створка симметричным. На сами стальные листы створок можно расположить элементы ковки в виде завитков или орнамента. Это довольно сложные детали, лучше всего приобретать их в готовом виде.

Затем нужно приварить к торцам створок петли. Находиться они должны на таком же расстоянии, как и ответные петли на столбах. Две нижних петли привариваются в одном направлении, затем створки навешиваются. Самая верхняя петля крепится в обратном направлении и приваривается на висящих конструкциях. Это нужно для того, чтобы створки не смогли снять.

На стыке створок с обратной стороны навариваются скобы для замка. Можно также использовать более современную запорную фурнитуру. Это на выбор владельца ворот.

Покраска ворот

Все стальные элементы нужно тщательно обработать антикоррозийным покрытием. Белый налет, появляющийся после обработки, нужно снять сухой ветошью. Затем можно приступить к финишной покраске конструкции. Современные укрывочные материалы не только защищают металл, но и украшают его. Ворота можно стилизовать под старину, покрыв их бронзовой краской или выделить золотом элементы ковки.

Важно знать, что каждые несколько лет конструкцию ворот нужно зачищать и перекрашивать.

Если нет желания заниматься изготовлением элементов ковки самостоятельно, можно упростить изготовление ворот, заказав все детали в специализированных фирмах.

Такой способ изготовления ворот смело можно назвать любительским: нужно всего лишь создать или использовать готовый чертеж конструкции, рассчитать количество требуемых элементов, заказать и самостоятельно собрать конструкцию ворот помощью газо или электросварки.

Самодельные ворота станут самым настоящим украшением любого участка, также стоит отметить их надежность, прочность и безопасность.

Видео – Изготовление кованых элементов и сборка конструкции ворот. Кованые ворота своими руками

Если вы являетесь владельцем частного дома, то с трудностью выбора ворот вы наверняка знакомы. Они – первое, на что обращают внимание гости и проходящие мимо люди. Ворота многое могут сказать о домовладельцах: об их статусе, наличии или отсутствии вкуса.

Красивые и дорогие – конечно же, кованые ворота. Домовладелец, привыкший самостоятельно выполнять работу, может изготовить их немало сэкономив, ведь многие мастерские часто используют элементы, продающиеся в любом строительном магазине, притом что эскиз заказчик должен предоставить сам (рисунок, выбор из каталога/интернета, фото и так далее). В статье мы расскажем о том, как правильно сделать кованые ворота, дадим схемы, чертежи и фото инструкции по сбору ворот и калитки.

Сделать ворота можно двумя способами:

1. Вы подойдете к делу профессионально, и все кованые элементы изготовите самостоятельно. Это требует большого количество времени и базовых знаний в работе с металлом.
2. Можно изготовить ворота из готовых кованых и металлических элементов путем их сборки. Для этого потребуется минимальный инструментарий и текст с пояснениями.

Расчет материала

Подбор эскиза является первым и самым обязательным шагом. Можно найти готовый (фото, эскиз из интернета) или сделать самому. И только после покупайте необходимый материал. Это убережет вас от ошибок и неправильного расчета.

Для начала нам нужен размер проема. Разделите ширину на коэффициент 1,60, и вы получите оптимальную высоту. Для ворот с изогнутой формой в верхней части рассчитывайте площадь по верхней точке изгиба.

Стоимость материала вы найдете посредством перемножения площади и стоимости 1 м 2 выбранного полотна.

Хорошая труба – профильная квадратная. Материал для прутьев основы должен быть толще, а квадратный прут с небольшим сечением подойдет для маленьких завитков, полоски 12×6 мм – для завитков в стиле "барокко".

Изготовление кованых ворот из готовых элементов

Способ для любителя, подразумевающий использование готовых металлических элементов с дальнейшей их сборкой.

Необходимые материалы и инструменты

1. Электросварка.
2. Кованые элементы.
3. Профилированный лист.
4. Схема монтажа.
5. Все необходимое для газовой сварки.
6. Небольшие тисы.
7. Мощные тиски, которые хорошо закреплены. Зажав пику в тисках, можно сделать на ней витки.
8. Четырехугольник.
9. Чертеж.
10. Профильная труба.
11. Петли.

Нужно приобрести металлические изделия для изготовления ворот:

• лист;
• пруток;
• четырехгранник;
• уголки;
• элементы декорирования.

Третий незаменим для основания пик, их делают из листового материала, количество которого рассчитывается по формуле: сумма числа пик + 30% запас.

Технология изготовления ворот: как сделать каркас и закрепить детали

Элементы декора часто увеличиваются в размерах после изгиба или обрезки и это необходимо учитывать. Изготовление значительно облегчится, если нагреть металл и дать остыть на воздухе (это устраняет пружинистость металла).

Изготовление каркаса:

1. Трубу для каркаса разрезают, поворачивая (для ровного среза), в соответствии с необходимыми размерами. Если нужна изогнутая верхняя часть каркаса, то это делают на трубогибе.
2. Собирать детали каркаса можно только после того, как доделаны все детали.
3. Затем детали каркаса раскладываются и привариваются друг к другу электросваркой, чтобы получилась целостная конструкция. Для закрепления профиля можно использовать струбцины.
4. Потом аккуратными сварочными швами электросваркой закрепляем кованые детали на каркасе по эскизу. Делать это нужно аккуратно, чтобы швы не были видны. Сначала необходимо закрепить крупные детали каркаса, а затем заполнить промежутки мелкими. Наплывы в швах убирают болгаркой.
5. Если необходимо сделать глухие ворота, с обратной стороны приваривают профилированный лист.

Видео: сборка кованых ворот из готовых элементов

;

Полное самостоятельное изготовление кованых ворот

Профессиональный уровень. Все кованые элементы (завитки, спирали, пики) изготавливаются своими руками.

Инструменты и материалы

1. Профильная труба (лучше толстостенная).
2. Схема монтажа.
3. Печь/горн.
4. Электросварка.
5. Различные молоты и молотки.
6. Листовой металл.
7. Все для сварки (газовой).
8. Тиски.
9. Четырехугольник.
10. Чертеж.
11. Наковальня.
12. Клещи.
13. Небольшие тисы.
14. Станки для гибочных работ.
15. Сварочный аппарат.
16. Пробои.
17. Болгарка.

Станки для гибочных работ (холодной ковки)

Стоит несколько слов сказать о холодной ковке. Этот способ, конечно, более сложный, чем изготовление кованых ворот из готовых элементов. Тем не менее при наличии оборудования создать кованые элементы можно без особой технической подготовки. Для этого понадобятся гибочные станки. Они бывают разные. Каждый служит для изготовления определенного типа элемента.

Станок	Описание
	Станок «Улитка» применяется для изготовления завитков. Заготовки довольно легко обрабатываются и закручиваются по очереди с каждой из сторон.
	На «Эксцентрике» лучше всего делать острую пику.
	«Торсион» подойдет для спиралей. Если таким способом вы будете изготавливать пики, то имейте в виду, что все прутья прокручиваются одинаковое количество раз. Это необходимо, чтобы они выглядели идентично.
	«Фонарик» несколько тонких круглых прутьев закрепляются вместе, и путем вращения получается заготовка, напоминающая фонарик.
	«Гнутик» позволяет согнуть заготовку под любым углом.
	«Волна» с его помощью можно сделать заготовку в виде волны.

Новичку первых трех станков хватит за глаза. В принципе, можно обойтись даже одной «улиткой». Остальные станки стоит приобретать или изготавливать тем, кто уже имеет опыт в изготовлении кованых элементов и занимается этим постоянно.

Видео: Как сделать станок-улитку самостоятельно

Видео: сборка ворот и изготовление элементов на станках холодной ковки

Инструкция по изготовлению пик, спиралей, завитков горячим способом

Можно изготавливать кованые элементы и горячим способом. Однако этот вариант еще более сложный, чем первые два. Вкратце разберем процесс изготовления популярных типов элементов.

Как делать пики

1. Отрезать от листового материала заготовки.
2. Придать им вид на шлифовальной машине.
3. Нагреть на огне до белого цвета.
4. Перенести клещами на наковальню и заплескать большим молотом.
5. Заготовку следует оставить остывать при естественных условиях. Когда нужна закалка металла – надо опустить в ледяную воду.
6. Для придания оригинальной формы можно сделать разрезы и выемки по бокам.
7. Пики закрепляются на высокие прутья или на спиралевидные элементы.

Изготовление спиралей

1. Взять четырехгранную трубу (квадратного сечения). Отмерить нужный отрезок и сделать надрез, зажимая трубу в тисках.
2. Раскалить в печи и прокрутить с помощью тисков несколько раз.
3. Чтобы несколько спиралей были идентичными, обороты следует считать.
4. Далее рихтуйте горячую спираль на наковальне.

Завитки горячим способом

1. Отрезать кусок четырехгранника с помощью тисков.
2. Разогреть металл с помощью газосварки, что сделает его гибким и податливым.
3. Завитки легко изготавливаются на станке для гибочных работ.

Видео: изготовление художественного элемента методом горячей ковки

Установка кованых ворот

Итак, створки ворот готовы. Теперь необходимо выполнить монтаж ворот.

Монтаж столбов

Они нужны для крепления металлической конструкции. В качестве основных материалов потребуется металлическая труба и лицевой кирпич.

Действия:

1. Делаем разметку для установки труб. При этом надо учитывать, что трубы будут обкладываться кирпичом, поэтому размеры надо высчитать точно.
2. Выкапываем две ямы глубиной больше глубины промерзания, чтобы столбы не всплыли при пучении грунта, а шириной больше ширины трубы на 10 см. Вставляем в них столбы, засыпаем ямы щебенкой, утрамбовываем. Перпендикулярность установки столбов проверяют отвесом или строительным уровнем.
3. Готовим цементно-песчаный раствор в пропорции 1:3 (цемент М500). Добавляем воду в сухую смесь. Обратите внимание, что раствор должен получиться довольно жидким.
4. Щебень после утрамбовки заливают цементным составом. Затем надо подождать до полного застывания.
5. Потом приваривают закладные там, где будут закреплять створки ворот. Для кованых ворот, скорее всего, потребуется три закладных элемента, потому что они получатся тяжелыми. Ширина закладной для крепления створок должна составлять не менее 5–6 см. Причем важно рассчитать параметры закладной так, чтобы она выглядывала из кирпичей, после того как труба будет обложена ими.
6. Затем готовят раствор для кладки кирпича вокруг столбов. Консистенция раствора – сметаноподобная.

Кладка выполняется кельмой. Жесткость конструкции будет больше, если швы предыдущего ряда кладки перекрыты кирпичами в последующем.

Видео: кладка кирпичного столба

Видео: как установить закладные для ворот

Сверху над столбом устанавливают колпак для защиты столба от осадков.

Видео: как изготовить колпак для забора

Часто для установки кирпичных столбов под ворота закладывают свайно-ленточный фундамент, составляющий единое целое с фундаментом забора.

Видео: свайно-ростверковый фундамент под забор

Как расположить петли, установить фурнитуру

Самая нижняя из петель крепится на 40 см выше нижнего края створки. Ворота навешивают так, чтобы до земли оставалось не менее 8–10 см. О месте для петель на тяжелых воротах нужно позаботиться заранее.

Процесс монтажа фурнитуры:

• Смазать петли солидолом (или другой густой смазкой);
• Если закладные отсутствуют – выполняется их монтаж.
• На полотне ворот делается разметка, в соответствии с вышеуказанными требованиями расположения петель.
• К полотну привариваются петли, а ответные петли к закладным на столбах.
• Устанавливается полотно.

Чтобы ворота не могли снять, верхнюю петлю устанавливают в перевернутом виде, когда ворота уже установлены.

Видео: как приварить петли

• Убедитесь в правильность открытия и закрытия ворот
• Отшлифуйте дефекты.
• Загрунтуйте ворота и покрасьте краской с антикоррозийным действием.

Мы рассмотрели основные способы изготовления кованых ворот в домашних условиях. Какой из них выбирать, зависит от уровня вашей технической подготовки. Теперь необходимо только терпение. Сделать самостоятельно кованые ворота сложно, но можно. Если у вас появятся какие-либо вопросы, задавайте их в комментариях. Вы можете также рассказать о том, что получилось у вас лично и как вы добились результата.

Решение установить на загородном участке кованые ворота свидетельствует о хорошем вкусе хозяина. Если изготовление и установка производятся самостоятельно - это говорит о профессиональной подготовке исполнителя. Но можно найти более щадящий вариант - кованые детали приобрести в магазине или заказать у мастера.

Кованые распашные металлические ворота

Ограждение - важный элемент любого загородного участка. В первую очередь это связано с безопасностью имущества, но несёт ещё и эстетическую нагрузку. Одним из популярных решений при изготовлении забора является применение металлических конструкций, украшенных элементами ковки. Особое место в такой ограде занимают ворота и калитка, являясь визитной карточкой участка и показателем статуса его хозяина.

Кованые элементы придают изысканность даже простым воротам

Достоинства и недостатки кованых ворот

Искусство художественной ручной ковки постепенно уходит в прошлое. Это связано со сложностью выполнения работы и необходимостью большого количества слесарных инструментов. Поэтому стоимость изделий весьма высокая.

Ограждению в таком стиле присущи определённые положительные качества:

Из недостатков кованых изделий можно отметить следующие моменты:

Подготовительные работы, проектирование

Чтобы правильно установить распашные ворота, нужно учесть ряд обстоятельств:

1. Расстояние от ворот до ближайшего строения должно обеспечивать свободное пространство для раскрытия внутрь участка. При несоблюдении этого условия следует рассмотреть вариант конструкции, открывающейся наружу.
2. Створки наружного открывания не должны перегораживать тротуар на улице.
3. Ворота в открытом состоянии не должны препятствовать манёвру автомобиля при въезде на участок.
4. При любом направлении открывания ворот нужно изготовить устройства для фиксации створок, чтобы они не перемещались под порывами ветра. В противном случае возможны повреждение имущества или нанесение травмы человеку.

Ворота должны свободно открываться внутрь участка

Если ни одно из этих условий не выполняется, нужно подумать о другой конструкции, например, об откатных устройствах. Определившись с конструкцией ворот, нужно выполнить эскизный проект этого сооружения. Для этого необходимо:

1. Выбрать материал для изготовления ворот.
2. Рассчитать потребность по видам и размерам металлических профилей.
3. Составить материальную ведомость с ценами на материалы в регионе, оценить затраты на изготовление и установку. В неё внести также вспомогательные материалы и инструменты, которые придётся докупить.
4. Аналогично поступить с опорными столбами для установки ворот.

На основании составленных документов закупить и завезти на участок все необходимые материалы.

Какой материал выбрать

Основными конструктивными элементами ворот являются створки и столбы. Учитывая вес конструкции, можно предложить такие материалы:

1. Для столбов - труба профильная оцинкованная размером 100х80х6 мм. Лучше использовать бесшовную, но это редкий материал, можно применить и электросварную со стенкой не менее 2,5 миллиметра.
2. Цемент, песок и гравий для бетонирования столбов, в том числе из расчёта заливки раствором внутренней полости трубы.
3. Кирпич для облицовки столбов.
4. Лист оцинкованный толщиной 0,5–0,7 миллиметров для изготовления наверший столбов.
5. Профиль для сборки створных рам. Обычно для этого применяются трубы профильные размером 20х40х2,5 мм, уголок 45х45, трубы круглые диаметром от 40 миллиметров, предпочтительно бесшовные.
6. Материалы для полотна ворот. Если предпочтена глухая конструкция, то полотно может быть выполнено из листовой холоднокатаной стали толщиной 1,2–2,0 мм. Такой материал отличается более высоким качеством поверхности. Для прозрачных конструкций используют заполнение прутками различных профилей и размеров, полосой для выполнения витых элементов.
7. Кованые детали можно заказать для индивидуального изготовления по собственным эскизам и при монтаже створок приварить их к полотну.

При закупке металла следует обращать внимание на марку стали профилей и листов. Решающее значение имеет содержание углерода в металле, определяющее такое важнейшее качество для работы, как свариваемость. Рекомендуемые марки от ст.0 до ст.20. Эти показатели можно уточнить у продавца по сертификату качества на металл. Опытный домашний мастер может приблизительно установить пригодность металла для сварки простым напильником, проведя им по образцу.

Фотогалерея: стальной прокат «заборного» сортамента

Популярный материал для ворот - стальной холоднокатаный лист Для изготовления ворот используется прокатный профиль Для каркаса ворот необходим материал повышенной прочности Стальные прутки круглого или квадратного сечения используются для изготовления кованых элементов

Порядок расчёта потребности в материалах

Основанием для расчёта потребности в материалах является эскизный проект ворот.

Собственно, они состоят из двух одинаковых створок в зеркальном отражении. Ширина ворот на практике выбирается в размере 3,8–4,2 метра. То есть ширина одной створки составляет 2 метра. Если в качестве материала для каркаса выбрана труба 20х40 миллиметров, то на створку пойдёт 2х2 + 2х1,8 метра материала. С расчётом высоты створки в 1,8 м понадобится 7,6 м трубы. Кроме того, для усиления конструкции на створке нужно установить рёбра жёсткости, которые изготавливаются из того же материала. Они устанавливаются приблизительно в 40 сантиметрах от нижнего и от верхнего контура.

Дальнейшее усиление каркаса производится уголками из листовой стали толщиной 2 миллиметра. Размер уголка составляет приблизительно 15х15 миллиметров. На одну створку понадобится 8 таких деталей. Вес одной детали нужно умножить на их количество.

Для расчёта материалов понадобится графическое отображение объекта

Очень важно при составлении проекта учитывать раскрой материала с минимальными отходами. Поэтому перед началом его разработки целесообразно выяснить, какой материал в размерах может предложить местный рынок, и использовать эту информацию.

Таблица: вес погонного метра некоторых профильных труб по ГОСТ 8645–68, кг/метр

Приводим вес листового металла, который может понадобиться для изготовления ворот, кг/м 2 (здесь первый показатель - толщина листа):

• 1,5 – 11,77;
• 2,0 – 15,70;
• 2,5 – 19,62;
• 3,0 – 23,55;
• 4,0 – 31,4.

При изготовлении ворот могут применяться также различные прутки квадратного или круглого сечения, полосы и другие материалы.

Данные о весовых характеристиках любой металлопродукции можно найти в интернете. Пересчёт необходим, поскольку цены формируются по весовому параметру.

Конструкция полотна ворот зависит и от размеров металла, представленного на местном рынке. Так, промежуток между горизонтальными дополнительными рёбрами жёсткости по размеру должен быть приближен к размеру листа. А если это место перекрывается решёткой, то нижний и верхний просветы в сумме должны быть приближены к этому параметру.

Решётка выполняется из отрезков квадратного или круглого сортового металла размерами 12–16 миллиметров, располагаемых по вертикали. Расстояние между ними определяется проектировщиком и составляет 10–15 сантиметров. Расчёт производится следующим образом:

1. Ширина проёма двухметровой створки составляет 2000 - 80 - 10 (размер профиля и ширина зазора между створками) и равен 1910 миллиметров.
2. Полученный результат делим на 15 (количество проёмов между прутьями решётки) и получаем итог: 1910: 15 = 127 мм.
3. Число прутьев составит на единицу меньше, то есть 14 штук.
4. Потребность в профиле составит 14 х L, где L - длина одного прутка.

Потребность в металле для витых или гнутых элементов определяется таким же образом в индивидуальном порядке.

Инструменты и оборудование для изготовления кованых ворот

Чтобы сделать кованые ворота своими руками, кроме разнообразного инструмента понадобятся навыки работы с металлом, в том числе кузнечные. Впрочем, декоративные кованые элементы конструкции можно заказать на стороне.

Таблица: основные инструменты для сборки ворот

Фотогалерея: инструмент для сборки створок

Болгарка - универсальный инструмент для резки и зачистки металла Надежнее всего соединять детали с помощью сварки Угольник необходим для точного позиционирования деталей при сборке Струбцины используются для фиксации деталей

Пошаговая инструкция по изготовлению ворот

Вначале устанавливают столбы для крепления створок и калитки. Как уже было сказано, основанием для них служит труба 100х80 мм.

Установка столбов

Чтобы установить трубу, понадобятся ямы в грунте. Их глубина должна быть больше точки промерзания грунта на 30–40 сантиметров. Далее:

Дальнейшее продолжение работ - минимум через три недели после окончательного застывания бетона и раствора кладки.

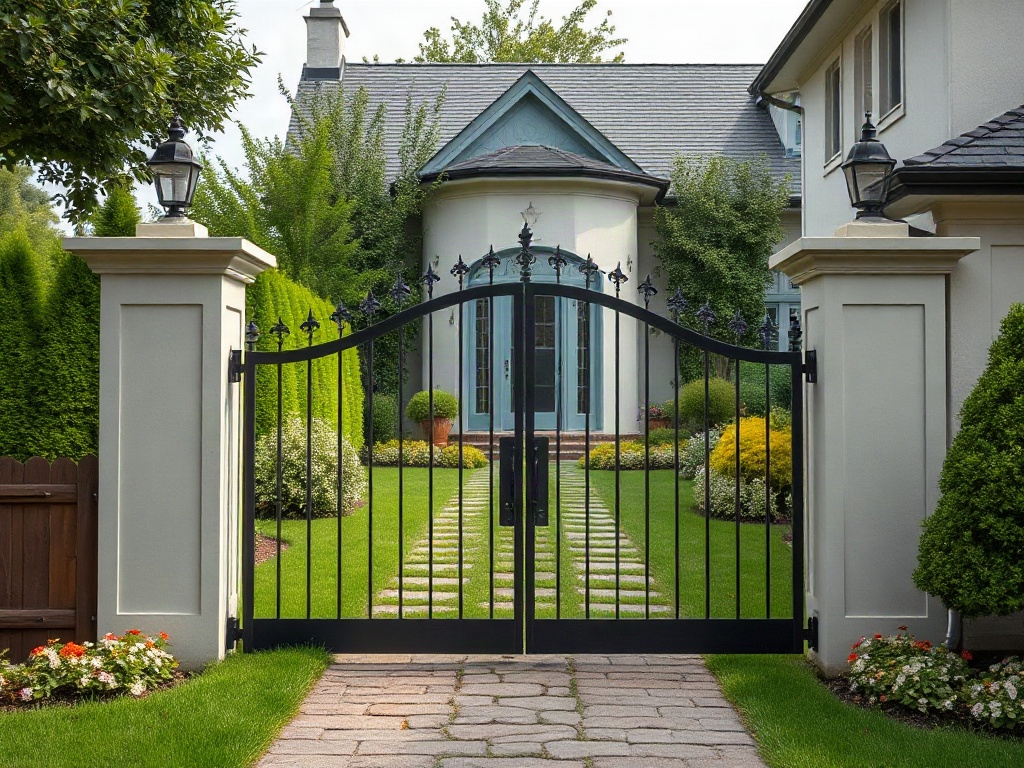

Распашные кованые ворота на мощных каменных столбах смотрятся великолепно

Изготовление створок

Работу нужно начинать с установки стапеля на относительно ровной площадке. Для него понадобится деревянный брус размерами 100х100 или 100х50 миллиметров. Требование к этому устройству - плоскостность по горизонтали. Далее:

Фотогалерея: разнообразие декоративных кованых элементов

Растительный орнамент - распространённый вариант декора Мастерство ковки позволяет создать уникальные элементы Кованые петли выступают частью декора Оригинальная кованая ручка станет отдельным украшением ворот Кованые детали придают деревянным воротам старинный антураж Кованая композиция эффектно сочетается с металлическими воротами

Установка створок

Для установки створок понадобятся несколько помощников, а если ворота получились слишком тяжёлыми, нужно использовать автокран. Порядок выполнения работ:

1. На боковую стойку приварить навесы.
2. Между столбами устроить деревянную подставку по высоте расположения ворот.
3. Вручную или краном установить створку на место, временно закрепить укосинами.
4. Приварить ответные части навесов к закладным деталям на столбах. Навесы устанавливаются штыревыми частями вверх.

Таким же образом установить вторую створку. Расстояние между ними в месте смыкания должно составлять 20–40 миллиметров. Тщательно зачистить места сварки и обработать их средствами защиты от коррозии.

Видео: изготовление кованых ворот своими руками

Отделочные работы

Отделка ворот необходима для защиты металла от коррозии. В нашем случае рассматриваются только пассивные способы в виде нанесения на поверхность защитных составов. Для этого применяются:

1. Нитроэмаль - ещё недавно была популярным средством, но сейчас есть более эффективные. Недостаток её состоит в хрупкости слоя, трескающегося при вибрациях.
2. Красители алкидные - наиболее популярные составы ввиду высоких потребительских свойств. Недостаток - высокая стоимость.
3. Битумные составы - достаточно нанесения одного слоя для надёжной защиты металла от коррозии. Применяются только в закрытых местах, так как придают поверхности неэстетичный вид.
4. Эмали кремнийорганические. Устойчивы к перепадам температуры. Имеют великолепный внешний вид, долговечны.
5. Преобразователи ржавчины. Защита металла происходит с образованием защитной плёнки при взаимодействии состава со ржавчиной. Производятся на основе ортофосфорной кислоты.

Защитное покрытие может быть элементом декора кованых ворот

Кованые ворота - изделие сложное, но нельзя признать их самостоятельное изготовление невозможным. Рынок предлагает достаточно разнообразных кованых деталей, из которых можно скомпоновать красивые и прочные ворота. В других материалах недостатка нет, а технология изготовления достаточно проста для домашнего мастера.

Все секреты правильной установки кованых калиток

Безусловно, кованая калитка это лицо участка и потрясающий архитектурный элемент. Н прежде, чтобы не стала таковой, её нужно красиво и главное правильно установить.

Процесс этот, на первый взгляд довольно сложен, но на практике прост и разобраться с ним не составит особого труда.

Особенности установки кованой калитки

Установка кованой калитки может, осуществляется на нескольку разных типов несущих опор. Таковыми являются опоры, заложенные при строительстве непосредственно самого забора. Они могут быть:

1. кирпичными

2. бетонными

3. металлическими


Этапы установки кованой калитки на кирпичный или бетонный каркас

Этап первый

В первую очередь следует убедиться, что все размеры соответствуют заданным в проекте. Полотно калитки должно быть уже проема примерно на 2 см., по 1 см с каждой стороны. Это обеспечит беспрепятственное открытие и закрытие калитки без касаний и притираний о несущий каркас.

Этап второй

Поскольку кованая калитка, изделие металлическое, то при монтаже придется использовать сварочный аппарат. Но как же приварить металлическую калитку к бетону или кирпичу? Все очень просто. При возведении несущих колон, в месте установки будущей калитки, должны быть заложены арматурные пруты. Если в предполагаемых местах крепления таковые отсутствуют, их нужно установить. К ним будут приварены петли, на которых и будит держаться калитка. Для этого необходим разметить будущие отверстия, просверлить их под углом 45 градусов или близкому к нему и забить в него арматурный прут, таким образом, чтобы нижний край смотрел в низ. Такой угол выбран не случайно. Кованая калитка имеет довольно большой вес и при открытии закрытии постоянно смещает свой центр тяжести. Поэтому, если арматурные пруты будут установлены горизонтально, со временем вес калитки разобьет отверстия и конструкция перекосится или просядет. Забитую на глубину отверстия арматуру, следует обрезать почти под корень. Оставить лишь пару миллиметров для того что бы можно было приварить металлические плашки.

Этап третий

Пользуясь измерительными инструментами, уровнем и ниточным маяком, необходимо установить калитку в проем и закрепить её там. Расстояние от нижнего профиля до тротуарной дорожки не должно быть меньше 5 см. Для беспрепятственной работы калитки, расстояние по бокам между вертикальным профилем и проемом должно быть не менее 1 см. К ровно установленной калитке и заранее установленным арматурным прутам с плашками, с помощью сварочного аппарата привариваются петли. Швы нужно делать толстыми и надежными, учитывая, опять-таки, вес калитки. Если необходимо, арматурные пруты нужно усилить. После окончания сварочных работ, закрепленную калитку можно освободить. Иногда встречаются кованые калитки, уже с приваренными к ней петлями. В этом случае к прутам приваривается профиль, на котором они держатся.

Этап четвертый

Теперь калитка стоит и уже даже работает. Но на этом монтаж еще не закончен. Места сварки нужно защитить. Для этого с помощью болгарки необходимо отчистить поверхность от окалин и ржавчины. После обработать грунтовкой и покрасить. В этом случае петли буду служить долго и надежно.

Установка кованой калитки на металлический каркас

Этап первый

Для организации проема для кованой калитки, следует использовать материалы с запасом прочности. Кованая калитка имеет довольно хороший вес и при использовании недостаточно прочных материалов, грозит разрушить все конструкцию. Для несущих столбов лучше использовать профильную трубу минимум 50 х 50. Для неё необходимо выкопать яму в 1 метр и наполовину засыпать ее камнями или битым кирпичом. Это необходимо для выставления очень точного размера между несущими столбами. После того как работы выполнена, столбы бетонируются и выстаиваются от одной до четырех недель.

Этап второй

После того как бетон застыл, можно приступать к установке калитки. Процесс монтажа такой же, как для бетонных и кирпичных каркасов. В проем устанавливается полотно калитки и с помощью измерительных инструментов ровно выставляется и укрепляется. После с помощью сварочного аппарата привариваются петли и работу можно считать выполненной.

Этап третий

Поскольку конструкция металлическая, после проведения сварочных работ, её нужно защитить от коррозии. Для этого с помощью болгарки следует очистить поверхности сварки и столбов от ржавчины и окалин и покрасить, предварительно обработав грунтовкой.
