Строительство жилого дома на участке не является завершением всех работ, со временем вокруг основного строения появляются хозяйственные постройки, в большинстве случаев возводимые своими руками. Односкатный навес из поликарбоната одновременно является простой и многофункциональной конструкцией, которая может использоваться как беседка, крытая стоянка для автомобиля, место для хранения дров и для разных хозяйственных нужд.

Покрытие из поликарбоната позволяет получить конструкцию с современным внешним видом при незначительных финансовых затратах.

Особенности поликарбоната

Поликарбонат относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеют ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым. Навес из поликарбоната – это отличное решение для пристройки к дому или отдельно стоящего сооружения.

Популярность материала обеспечивается наличием следующих преимуществ:

• Легкий вес . Лист поликарбоната весит меньше в 7-8 раз, чем лист стекла аналогичного размера. Это позволяет использовать его при возведении конструкций, для которых не требуется основательный фундамент.
• Хорошая гибкость . Гнуть материал можно без предварительной обработки и без использования специальных приспособлений, что дает возможность создания различных арочных конструкций, включая круглый навес из поликарбоната.
• Способность пропускать свет . Через поликарбонат проходит около 90% естественного света, при этом материал создает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и комфортно.
• Высокие прочностные характеристики . Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превышая аналогичные свойства стекла. Ячеистая структура поликарбонатного покрытия позволяет выдерживать значительные снежные шапки или удары града.

Помимо этого поликарбонат характеризуется отличными шумоизоляционными свойствами и длительным сроком службы, около четверти века.

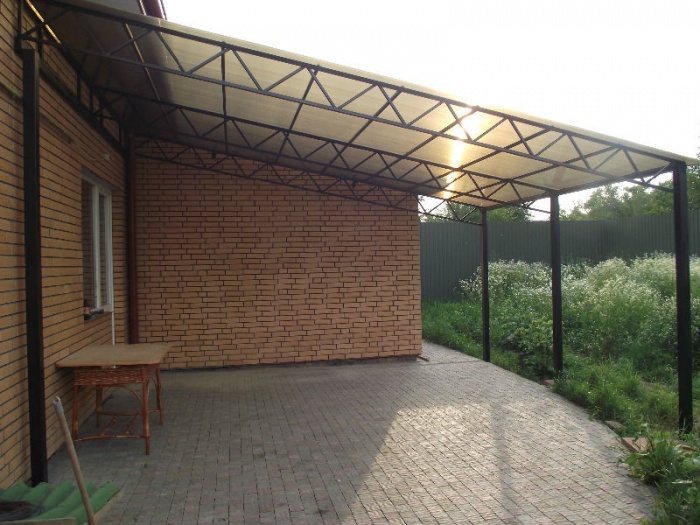

Устройство односкатного навеса своими руками

Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.

Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:

• Угол наклона ската . Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
• Материал для изготовления обрешетки . Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
• Вид поликарбоната . Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
• Расположение навеса . Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.

Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров , который не покажется лишним возле дома.

Пошаговый монтаж

Решить вопрос, как покрыть навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может один человек или с помощником. Сборка конструкции выполняется с помощью стандартного набора инструментов: шуруповерт, сварочный аппарат, болгарка или ножовка по металлу.

Непосредственный монтаж навеса из поликарбоната своими руками выполняется по следующей схеме:

• Готовят площадку для строительства, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.
• Делают разметку будущей конструкции, отмечая колышками места расположения опор.
• Далее делают ямки для столбов, если навес будет иметь незначительные размеры, то столбов должно быть не меньше четырех. Для большой конструкции потребуется больше столбов.
• На дно подготовленных ямок насыпают смесь песка и гравия, ставят опоры и заливают бетоном. Для обеспечения нужного уклона ската опоры одной стороны должны быть ниже.
• Верхние части столбов соединяют обвязкой из профильной трубы. Элементы обвязки крепят сваркой или специальными кронштейнами.
• На земле собирают стропильные фермы, а затем поднимают их наверх и приваривают к элементам обвязки.
• На стропилинах фиксируют обрешетку.
• Поликарбонат режут на части определенного размера, с помощью дрели высверливают отверстия для крепежных элементов, затем крепят к каркасу с помощью термошайб.
• В местах стыков устанавливают специальный профиль.

После сварки швы на каркасе односкатного навеса из поликарбоната зачищают и покрывают слоем грунтовки. Металлические элементы красят специальными составами. Кромки поликарбоната проклеивают армированным скотчем.

В чем секрет популярности навесов из поликарбоната? Почему этот материал выбирают чаще, чем другие? Неужели все дело только в низкой стоимости, или есть и иные особенности, о которых стоит знать? Как не ошибиться, выбирая навес к дому впервые? Как может выглядеть эта конструкция, и зачем она вообще нужна? Мы подготовили для вас всю необходимую информацию о навесах и козырьках из поликарбоната, а также выбрали 50 лучших фото-примеров!

Заказать навес?

По ценам есть акционные навесы - навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Также в заводских условиях выполняется покраска. Высокотемпературная сушка покрашенного слоя обеспечивает высокую прочность и качество защитного уличного покрытия.

Прочность наших конструкций обеспечена правильными расчётами нагрузок (все расчёты соответствуют действующему стандарту).

Сроки производства и поставки заказанных конструкций укладываются в 2 недели. Монтаж конструкции занимает один-два дня.

Почему люди выбирают поликарбонат

Давайте разберемся с тем, что представляет собой этот материал. Поликарбонат – это твердый полимерный пластик. Он широко используется не только в строительстве, но и для производства линз, компакт-дисков, деталей компьютера.

Может быть:

Сотовый поликарбонат – это несколько тонких пластин, соединенных между собой перемычками. В поперечном разрезе лист разделен ячейками, и находящийся в них воздух обеспечивает хорошие теплоизоляционные свойствам материала.

Монолитный поликарбонат – это сплошной лист полимера без пустот и ячеек. Это универсальный строительный материал, который обладает отличной светопропускной способностью, и может заменить обычное стекло.

Среди преимуществ материала стоит выделить:

• Доступную цену. Поликарбонат дешевле, чем металл, стекло и древесина.



• Легкий вес, который обеспечивает простоту монтажа. Сотовый поликарбонат в 16 раз легче стекла.



• Пожаробезопасность. Не воспламеняется и не способствует распространению огня.



• Стойкость к перепадам температур. Поликарбонат отлично переносит эксплуатацию в температурном диапазоне от -40 до +120 градусов Цельсия.



• Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам не одно десятилетие.



• Гибкость и пластичность. Можно создавать конструкции различных дизайнерских форм.



• Многообразие расцветок. Поликарбонат выпускается всех возможных цветов, что дает возможность подобрать материал, идеально вписывающийся в стиль здания.



• Простоту ухода. Чтобы очистить покрытие навеса от загрязнений, не понадобятся дорогостоящие моющие средства. Он отлично моется обычной мыльной водой.



Не удивительно, что при таком количестве полезных свойств, поликарбонат так популярен как материал для строительства навесов. Давайте разберемся с тем, каким может быть навес к дому?

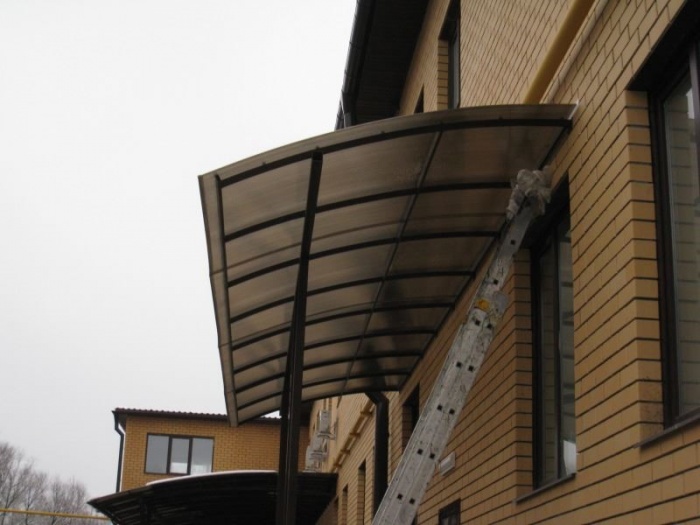

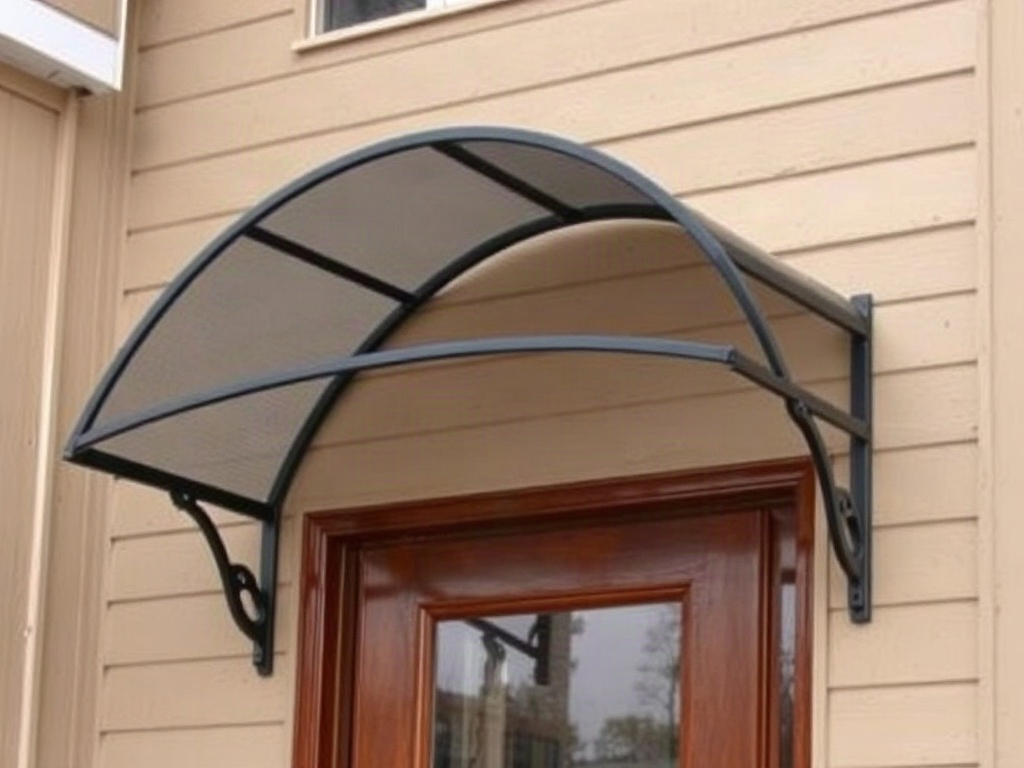

Козырек над входом

Козырек над входом служит защитой крыльца от дождя, снега и других неблагоприятных факторов. Он может крепиться к зданию на подвесах или устанавливаться на дополнительные опоры. Материалом каркаса служит дерево, сталь или алюминий.

Очень красиво и интересно смотрятся навесы из поликарбоната на кованом каркасе. Цветочные мотивы, сложные геометрические формы кованых элементов придают внешнему виду козырька роскоши и шика. Такие конструкции хорошо вписываются в стиль старинных зданий и классических частных домов.

Навес над входом из поликарбоната не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некотором случае – ярким акцентом, которые может полностью изменить визуальное восприятие внешнего вида дома. Благодаря многообразию расцветок, материал можно идеально подобрать под цвет здания.

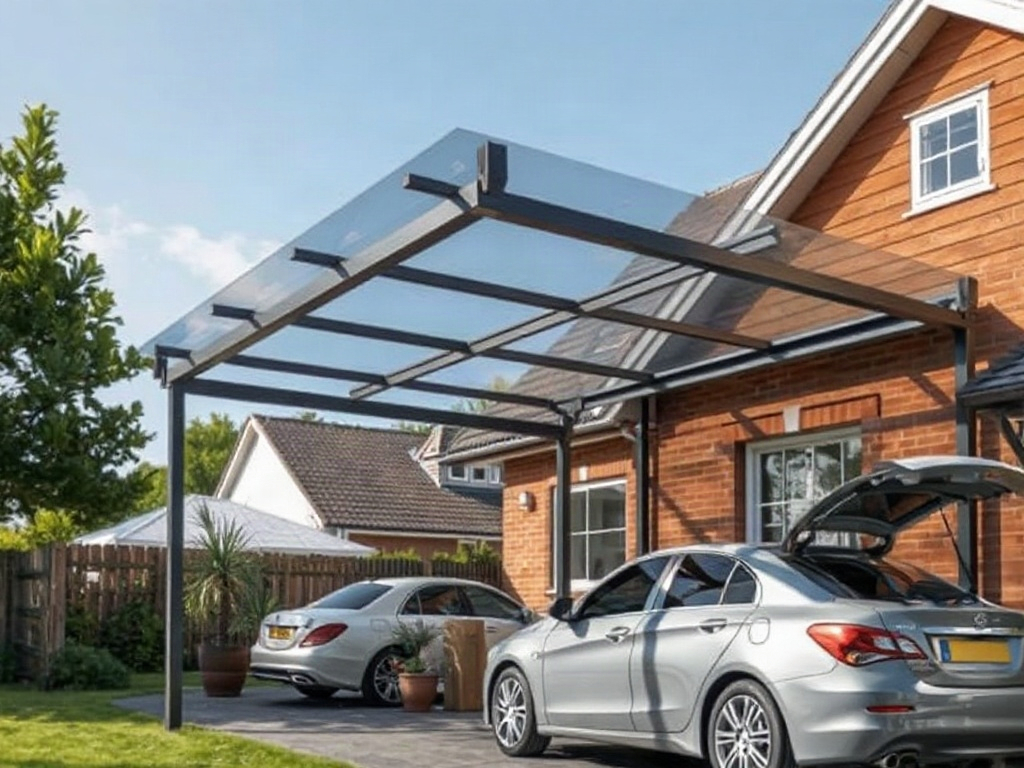

Навес для автомобиля

Преимущества строительства навеса к дому для автомобиля очевидны:

При проектировании такой конструкции учитываются габариты вашего автомобиля, а также выбирается такая часть здания, к которой удобно подъехать.

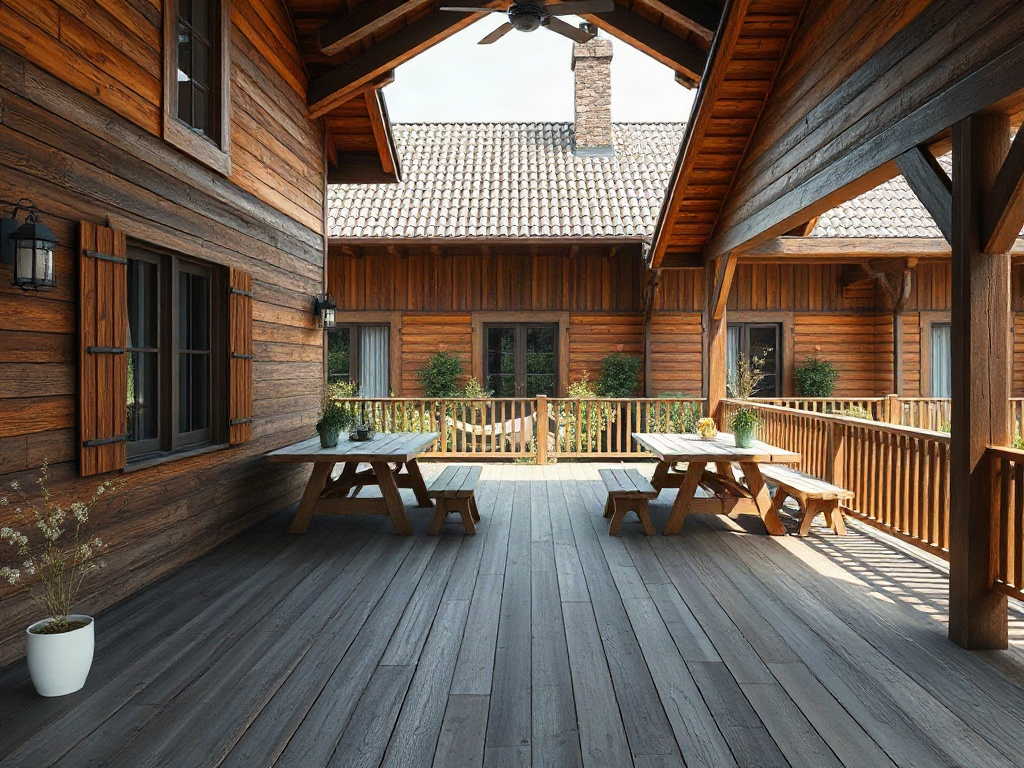

Уютная терраса

Распространенный вариант установки навеса из поликарбоната к дому – это создание террасы для летнего отдыха. Она может размещаться непосредственно перед главным входом или с боковой части здания. Устанавливаются столы и стулья, высокая пожаробезопасность материала позволяет поместить на такой террасе мангал.

И это еще один пример того, как разнообразие расцветок позволяет сделать идеальную конструкцию на свой вкус. Под полностью прозрачной крышей очень приятно находиться во время теплого летнего дождя. Говорят, что за стекающими каплями воды можно наблюдать бесконечно. Тонированное покрытие защитит от ярких солнечных лучей и ультрафиолета. Интересный эффект освещения создают яркие листы цветного поликарбоната.

Дерево — экологически чистый натуральный материал, который обладает приятным запахом

Где заказать навес?

Есть люди, которые ни в чем не доверяют мастерам, считая, что самому делать проще и дешевле. Но такой вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, да к тому же, может купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:

Именно поэтому стоит доверять профессионалам! Компания Навес Мастер занимается навесов, козырьков, беседок и теплиц уже 12 лет. В нашем арсенале – сотни удачно выполненных проектов, качество которых подтверждено сроком их эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему с максимальной ответственностью, сделают вам навес по индивидуальному заказу всего за 2-4 недели. Вас приятно удивят и ежедневная помощь грамотного , который ответит на все ваши вопросы.

Не тратьте время и силы зря. Заказав изделие сегодня, вы сможете насладиться отличным отдыхом в ближайшее время.

Сообщение
отправлено.

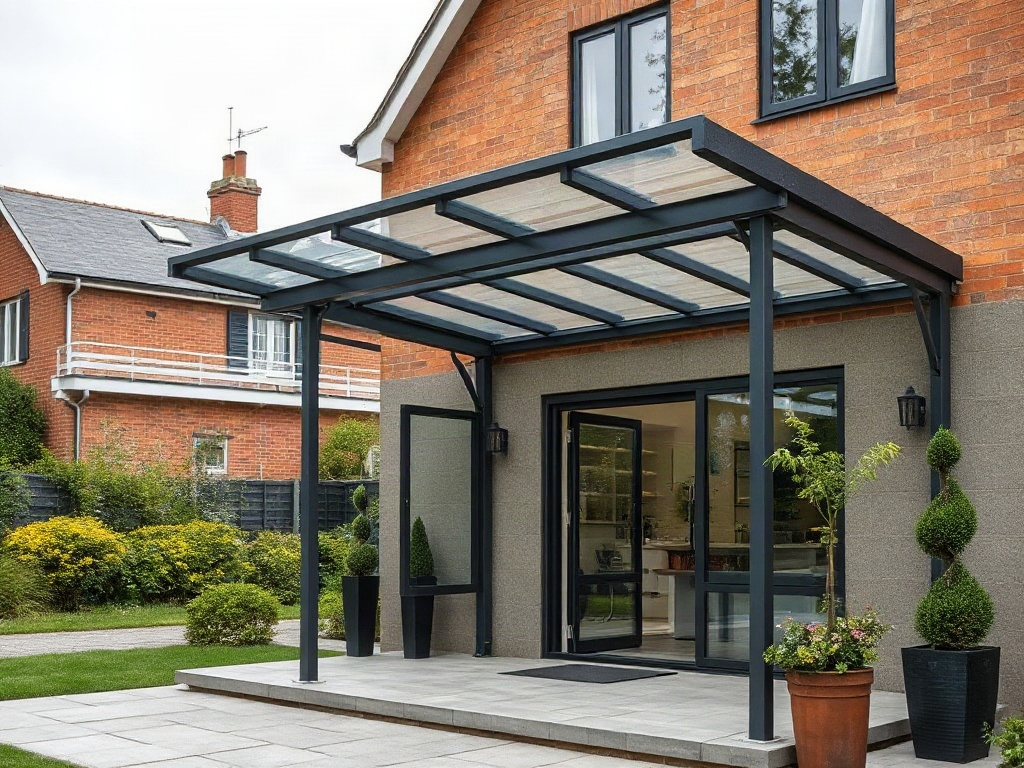

Навес из поликарбоната — это отличное решение для частного дома. Он обеспечивает комфорт в любую погоду, даже вне коттеджа. Мало того, пристройка хорошо показывает себя в ряде бытовых ситуаций, которые знакомы каждому владельцу дачи.

К примеру, если у вас на даче есть навес из поликарбоната, то даже при проливном дожде вы будете чувствовать себя тепло и уютно, пока ищите ключи. Мало того, подобный элемент в экстерьере частного дома позволяет сделать дизайн более запоминающимся.

Виды навесов

Инженерная наука и архитектура постоянно развиваются. Теперь возводить прочнейшие конструкции можно за несколько часов. Несмотря на это общие принципы постройки остались практически неизменными.

На данный момент можно выделить пять видов навесов, которые чаще всего используют в частных домах:

При создании навеса из поликарбоната в частном доме, необходимо определиться с приоритетами. Если вы желаете получить экзотический внешний вид, который сразу же будет бросаться в глаза, то два последних варианта идеальны.

Совет ! Если же у вас на первом месте функциональность и скорость, то первый и второй варианты подойдут лучше всего.

Какие навесы из поликарбоната можно сделать в частном доме

Частные дома предоставляют массу простора для фантазии. Мало того, поликарбонат — это гибкий материал, который позволяет создать практически любую конструкцию. В связи с этим есть пять вариантов его применения:

Именно эти четыре варианта навесов наиболее востребованы, когда речь заходит о пристройках к частному дому.

Особенности современных навесов

Из чего состоит навес

Существует множество конструкций навесов из поликарбоната для частного дома, каждая из которых обладает определёнными достоинствами и недостатками. Выбор в первую очередь зависит от специфики здания и предпочтений хозяина. Но несмотря на это основа конструкции всегда состоит из таких элементов:

1. Опоры . Именно на них крепится крыша. Высота задаётся в зависимости от необходимости. Материалом служит брус, стальные трубы или брёвна.
2. Каркас делается из дерева или из металла, в качество последнего чаше всего используется сталь или алюминий. Может быть сборным, сварным или кованным.
3. Кровля — это главный элемент постройки. Именно он защищает внутреннее пространство от разнообразных климатических воздействий. Покрытие может быть как прозрачным, таки матовым. Материалом изготовления чаще всего является поликарбонат, но возможны и исключения. К примеру, допускается использование пластика или рубероида.

Это основные элементы навеса частного дома, которые можно сделать своими руками. Они не представляют особой сложности. К тому же их себестоимость находится на приемлемом уровне. Главное, всё правильно рассчитать и составить хороший проект.

Какие функции выполняет навес

Начать стоит с декоративной функции. Навес из поликарбоната служит отличным дополнением к частному дому. При должной фантазии он может стать великолепной дизайнерской находкой, которая придаст постройке интересный и необычный вид.

Пространство под навесом из поликарбоната для частного дома можно оформить в зависимости от ваших предпочтений и назначения помещения. В качестве примера можно рассмотреть летний гараж.

Чтобы не строить полноценную пристройку или не освобождать место внутри дома люди выбирают навес из поликарбоната в частном доме, как временную стоянку для машины. Мало того, если закрыть одну стенку, то можно сделать стенд с инструментами.

В общем, просуммировав всё вышесказанное, можно сделать вывод, что навес из поликарбоната для частного дома выполняет следующие функции:

• эстетическую,
• защитную,
• восстановительную.

Большой навес из поликарбоната позволяет отлично отдохнуть на свежем воздухе, ужиная или обедая в кругу семьи

Делаем навес из поликарбоната для частного дома

Выбор материал

Поликарбонат бывает разным. Выбор напрямую зависит от той постройки, которую вы хотите возвести при частном доме. Чаще всего в загородном строительстве используют сотовую разновидность.

Сотовый поликарбонат для частной постройки состоит из нескольких слоёв пластика, что обеспечивает его устойчивость. Панели соединяются вертикальными рёбрами жёсткости. Этот материал обладает привлекательным внешним видом. К тому же он легко монтируется.

Внимание ! Специальная структура поликарбоната отлично защищает от вредных ультрафиолетовых лучей. Поэтому его крайне часто используют в частном строительстве.

Есть ряд параметров, которые помогут подобрать поликарбонат, который идеально подойдёт для частного строительства:

• если толщина панели более 4 мм, то — это идеальный вариант для теплицы;
• 6—8 мм — предназначены для навесов;
• 10 мм — используются для строительства вертикальных барьеров, обладают высокой шумоизоляцией;
• 16 — обладают большой прочностью нужны для кровель с большой площадью.

Широкая цветовая палитра позволяет подобрать поликарбонат, который идеально подойдёт для создания навеса перед частным домом. Также его можно использовать для создания множества других построек.

Создание навеса для частного дома

Всё начинается с проектирования. После того как вы определитесь с местом установки, можно начать разработку проекта. В нём вы должны составить чертёж, прописать нужные материалы и подбить смету.

После проектирования начинается создание фундамента под навес для частного дома, операция состоит из таких этапов:

• Наметьте площадку посредством колышков.
• Проведите выравнивание.
• По всему периметру фундамента навеса частного дома с шагом в метр выкопайте ямки. В них будут устанавливаться опорные стойки.
• Установите опоры и забетонируйте их. Выждите несколько дней.
• Снимите грунт внутри площади на 15 см.
• Устелите дно подушкой из песка и утрамбуйте её.
• Обустройте дренажную систему.
• Сделайте опалубку для фундамента частного дома,
• Залейте бетонный раствор и уложите сетку, потом нанесите ещё один слой.
• Опалубка снимается через три дня. Достаточную прочность конструкция обретёт через 3 недели.
• Уложите плитку.

После того как фундамент для навеса частного дома уложен, можно приступать к постройке каркаса. Опорные стойки крепятся к закладным деталям. Верхняя обвязка делается при помощи электрической сварки.

Поперечные элементы каркаса частного дома крепятся к несущим балкам при помощи вертикальных распорок. Но это можно делать только после того, как будет сделана верхняя обвязка посредством электрической сварки.

Только теперь можно приступать к укладке поликарбоната для навеса в частном доме. Если вы укладываете листы толщиной до 8 мм, с их нарезкой легко справится строительный нож. Для более толстых пластин понадобится циркулярная пила.

Внимание ! Защитная плёнка удаляется только после монтажа.

Листы из поликарбоната фиксируются саморезами. Это обеспечит прочность навеса для частного дома. Расстояние между саморезами должно быть 30 см. Очень важно не перетянуть термошайбы. В противном случае поликарбонат треснет.

Итоги

Существует множество разновидностей навесов из поликарбоната, которые используются в пристройках для частного дома. Мало того, самих видов пристроек немало. При этом каждый вид имеет своё предназначение.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы. Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

• самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
• пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
• мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

• Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
• Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
• Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

• По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
• По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30 о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

• Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
• Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
• Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
• Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

• При наклоне 22-30 о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
• Если скат в 15-22 о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
• Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

• литого 2,050*2, 3, 6,12 м;
• сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

• основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
• распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25 о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

• Детали, а также несущие элементы не должны быть с трещинами.
• Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
• Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
• По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
• Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
• Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

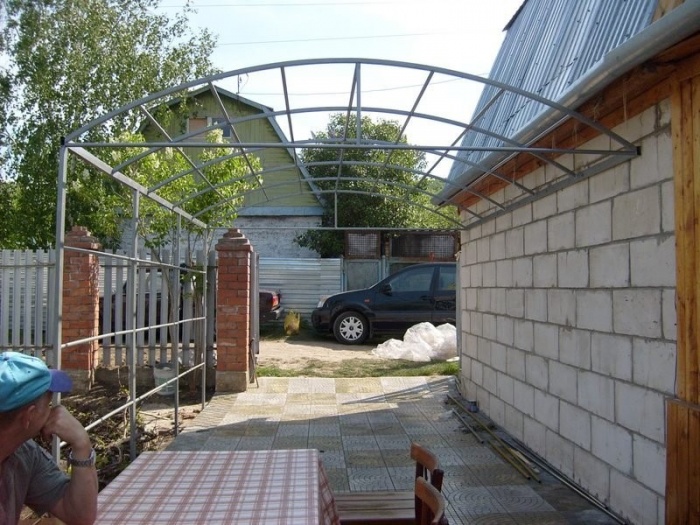

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

• Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

• Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке
