Геотермальное отопление является одним из самых перспективных из всего числа альтернативных источников получения энергии. В отличие от гелиосистем оно практически не зависит от времени года. Но выгодно ли отопление дома за счет тепла и энергии земли?

Геотермальное отопление дома

Сначала необходимо разобраться с принципами получения тепловой энергии. Они основаны на повышении температуры при заглублении вглубь земли. На первый взгляд повышение степени нагрева незначительно. Но благодаря появлению новых технологий, отопление дома за счет тепла земли стало реальностью.

Главным условием для организации геотермального отопления является температура не ниже 6°С. Это характерно для средних и глубоких слоев грунта и водоемов. Последние имеют большую зависимость от показателя внешней температуры, поэтому крайне редко используются. Как практически можно организовать отопление дома энергией земли?

Для этого необходимо сделать 3 контура, заполненных жидкостями с различными техническими характеристиками:

• Наружный . Чаще в нем циркулирует антифриз. Его нагрев до температуры не ниже 6°С происходит за счет энергии земли;
• Тепловой насос . Без него отопление за счет энергии земли невозможно. Теплоноситель из наружного контура с помощью теплообменника передает свою энергию хладагенту. Температура его испарения менее 6°С. После этого он поступает в компрессор, где после сжатия происходит повышение температуры до 70°С;
• Внутренний контур . По аналогичной схеме выполняется передача тепла от сжатого хладагента воде в системе одоления. Таким образом происходит отопление из недр земли с минимальными затратами.

Несмотря на явные преимущества, встретить подобные системы можно редко. Это связано с большими затратами на приобретение оборудования и организации наружного контура забора тепла.

Лучше всего доверить расчет отопления от тепла земли профессионалам. От правильности вычислений будет зависеть эффективность работы всей системы.

Принцип работы теплового насоса

«Сердцем» геотермального отопления является тепловой насос. Он состоит из нескольких компонентов, работа которых напрямую влияет на показатель КПД всей системы. Поэтому прежде чем планировать отопление частного дома от земли – нужно выяснить основные характеристики этого узла.

Так как это устройство относится к разряду сложного оборудования – рекомендуется приобретать только заводские модели. Конструкция теплового насоса включает в себя следующие компоненты:

• Испаритель . В этом блоке происходит передача энергии от внешнего контура;
• Компрессор . Необходим для создания высокого давления в среде хладагента;
• Капилляр . Он служит для уменьшения внутреннего давления в контуре хладагента;
• Система управления . С ее помощью регулируется отопление частного дома от земли – температурный режим работы, скорость прохождения теплоносителей и т.д.

Основной проблемой при самостоятельном изготовлении теплового насоса является уменьшение тепловых потерь и нормализация работы внутреннего контура с хладагентом. Настройка заводских моделей происходит еще на стадии изготовления, а в конструкции предусмотрены возможности регулировки ее параметров.

Как правильно рассчитать параметры насоса, чтобы тепло земли для отопления дома обеспечило нормальную температуру? Для этого нужно узнать тепловую мощность насоса. Для приблизительного вычисления можно воспользоваться следующей формулой:

Q=(t1-t2)*V

Где t1-t2 – разница температуры на входной и обратной трубе, °С, V – расчетный объем расхода теплоносителя, м³/ч, Q – номинальная мощность теплового насоса, Вт.

Эта методика неприменима для сложных систем, так как в них присутствует множество дополнительных факторов. В частности – тепловые потери на магистрали. В особенности это касается тех зон, где она выходит максимально близко к поверхности грунта. Для минимизации тепловых потерь следует выполнить утепление труб отопления в земле.

Так как работа теплового насоса зависит от электроэнергии – рекомендуется установить блок аварийного питания.

Варианты обустройства геотермального отопления

Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная. Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше.

В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.

Кроме него учитываются такие факторы:

• Состав грунта . В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
• Уровень промерзания почвы . Он определит оптимальную глубину залегания труб;
• Расположение подземных вод . Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.

Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.

Горизонтальная схема геотермального отопления

Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.

Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.

Но при этом нужно учитывать ряд важных нюансов:

• Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
• Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
• При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.

Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.

Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности – тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.

Вертикальная схема геотермального отопления

Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах. Важно знать, что подобная схема намного эффективнее, чем вертикальная.

Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.

С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?

• Количественное в качественное . Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м., что является трудоемкой работой;
• Состав почвы . Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
• При возникновении неполадок или потере герметичности усложняется процесс ремонта . В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.

Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.

Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.

Организация геотермального отопления

У потребителей до сих пор остается главный вопрос – можно ли использовать отопление загородного дома энергией земли в качестве основного? Это возможно, но только при профессиональном подходе на всех этапах – начиная от расчета и заканчивая монтажом и проверкой системы.

Прежде всего необходимо правильно подобрать тепловой насос. Учитывая их высокую стоимость – следует сначала выполнить все предварительные расчеты его характеристик. Только в этом случае отопление за счет тепловой энергии земли будет иметь максимальный показатель КПД. Среди надежных производителей можно выделить компании Buderus, Vaillant и Veissman. Средняя стоимость теплового насоса для отопления из земляных недр составляет около 360 тыс. рублей при номинальной мощности 6 кВт. Более продуктивные модели могут обойтись свыше 1 млн. рублей.

Из-за постоянного роста цен на энергоносители люди стараются стать энергетически независимыми. Так, более актуальным становится использование альтернативных источников тепла. Речь идет о геотермальной системе отопления, предполагающей применение специальных насосов. Благодаря ей становится возможным получение тепла непосредственно из земли.

Принцип работы системы отопления

Люди всегда старались получить тепло, исходящее из недр земли. Благодаря появлению геотермального отопления это стало возможным.

В центре земли располагается магма, прогревающая землю . Из-за наличия верхнего слоя грунта она не охлаждается. Достаточно было научиться применять такое тепло, чтобы открыть альтернативный источник тепла. При его грамотном использовании удастся решить проблему теплообеспечения любых загородных домов.

Многие люди считают принцип работы геотермального теплового насоса довольно сложным. На самом деле достаточно разобраться с особенностями отопления из земли. Работа системы возможна благодаря наличию внешнего контура , выполняющего функции теплообменника. Он располагается в воде либо под землей. Внутри этого элемента располагается вода или любая другая жидкость, вбирающая в себя тепло. Теплоноситель попадает в геотермальный насос, аккумулирующий тепло. Это оборудование распределяет полученную энергию по всему внутреннему контуру.

Стоит отметить, что подобные тепловые насосы соответствуют стандартным размерам, однако их производительность оказывается действительно высокой.

Разновидности геотермальных систем

Существует несколько видов таких систем отопления. Все они отличаются только теплообменником. Его выбор зависит от особенностей участка и некоторых нюансов местности.

Многие люди затрудняются сделать выбор. Чтобы не ошибиться, стоит учесть финансовые возможности и некоторые особенности земельного участка. Если рядом с домом располагается водоем, который соответствует всем упомянутым требованиям, то удастся организовать геотермальное отопление своими руками. Причем разрешение на использование тепловых насосов и выполнение работ от каких-либо инстанций не потребуется. Если говорить об использовании других систем, то для вертикального теплообменника потребуются значительные финансовые вложения, а для горизонтального – много незанятой земли.

Преимущества подобного способа отопления

Существует много противоречивых мнений об альтернативных источниках тепла. Естественно, геотермальное отопление дома не стало исключением. Однако объективных преимуществ у такой системы действительно много.

Самостоятельная организация геотермального отопления

Как уже упоминалось ранее, подобная система является наиболее доступной, а значит, каждый владелец дома может воспользоваться энергоресурсами земли. При этом организация геотермального отопления не потребует значительных вложений или человеческих ресурсов. Монтаж системы своими руками довольно прост. В данном случае главное – выполнить правильные расчеты.

Естественно, установка оборудования и самих тепловых насосов зависит от выбранного типа теплообменника.

• Проще всего выполнить монтаж при условии , что дом расположен возле водоема. В таком случае достаточно нанять нескольких помощников и спецтехнику, чтобы проложить трубу на дне. После этого останется лишь подключить тепловой насос, после чего в доме станет тепло.
• Если вы отдали предпочтение горизонтальному теплообменнику , то придется перекопать участок. Впоследствии здесь не удастся организовать сад или огород.
• Наиболее сложной считается установка вертикального теплообменника . Выполнение такой работы стоит доверить специалистам, имеющим соответствующий опыт и профессиональное бурильное оборудование.

Помимо укладки труб, необходимо обратить внимание на монтаж самого теплового насоса. Подобный прибор должен быть правильно установлен, иначе система окажется неэффективной.

Геотермальное отопление стало использоваться совсем недавно. Благодаря ему удается получить дешевую энергию с минимумом расходов. Чтобы такой альтернативный вариант оказался эффективным, необходимо учесть все требования, а также правильно установить тепловой насос.

Наверняка вы не раз слышали о геотермальном отоплении. Такие системы установлены во многих европейских странах и они пользуются большим успехом и популярностью среди населения. Возможно ли его установление у нас? Чтобы понять это, нужно разобраться с принципом работы, а также рассмотреть все преимущества такой системы.

Преимущества геотермального отопления

Стоимость геотермального отопления дома

Наверно, это единственный момент, из-за которого система ещё нешироко вошла в обиход. Начальные затраты могут достигнуть одного миллиона рублей. Все зависит от того, какова площадь вашего дома и от источника тепла. Так, укладка контура нагревания в водоёмах обходится дешевле при тех же затратах на насосную станцию и на сопутствующие материалы (трубы, герметики и т. д.).

Наиболее выгодна такая установка для небольших домов. Расходы окупаются уже через два-три года, так как нет необходимости платить за газ/уголь/дрова , а все расходы сводятся к уплате за малое количество электроэнергии, которая тратится на работу насосного оборудования. Стоит ли экономить, выполняя такую установку не под ключ, а самостоятельно? Возможно, при условии, что вы внимательно изучите все особенности процесса. На практике имеются случаи успешной сборки самими хозяевами.

Стоимость работ под ключ состоит:

• из расчётов мощности насоса, длины контура нагрева;
• из цены на работы в грунтах или воде (бурение скважин, копка траншей, укладка под водой), а также сопутствующие работы по прокладке и установке;
• из установки и подключения насосной станции.

Как пример, приведём примерные расчёты для дома площадью 150 кв. м.

1. Для такого жилища необходим тепловой насос мощностью 14 квт. Его цена – 260 тыс. р.
2. Сумма за все работы по обустройству вертикального земляного контура – примерно 427 тыс. р. Может колебаться в зависимости от типов грунтов.

Итого – 687 тыс. р. Видим, что весьма значительные начальные расходы для установки геотермального отопления. Цена обычных котлов на порядок дешевле. Для сравнения подсчитайте, каковы ваши текущие затраты на теплоснабжение, и подсчитайте, сколько вы будете тратить с геотермальным отоплением. Оба случая рассматривайте в перспективе на многие года (10-15 лет). Разница очень и очень существенна.

Основные составляющие систем геотермального отопления

Геотермальное отопление не пользуется привычными источниками тепла. Ни о каких дровах, об угле, газе или электричестве (в том количестве, которое использует обычный электрический котёл), речь не идёт.

Вся система состоит из трёх основных элементов. Ими выступают:

• контур отопления внутри дома;
• контур нагревания;
• насосная станция.

В качестве контура отопления, который будет находиться внутри дома, могут выступить как обычные привычные радиаторы, так и система тёплого пола (на её нагрев идёт большее количество энергии). Кроме того, эту систему можно подвести для подогрева теплицы , бассейнов, дорожек внутри участка, т. п.

Контуром нагревания в этом случае выступают геотермальные источники тепла. Так, идёт нагрев при помощи энергии земли, воды, а также воздуха.

Насосная станция необходима для того, чтобы перекачивать тепло из геотермального контура нагревания в отопительный.

Подробнее о способе нагрева

Для нагрева помещения геотермальным отоплением используют энергию, которая хранится в окружающей среде. Принцип работы позаимствован от конструкции холодильника. В нём тепло из внутренней камеры выводится наружу, чтобы в самой камере добиться минимальных значений температуры. При этом происходит нагрев задней стенки. При геотермальном отоплении тепло из земли (или воды, воздуха) выводится в жилое помещение. Разница в том, что источник тепла не остывает , а имеет стабильную температуру. Из-за этого отопление помещения может происходить в любое холодное время года. А в жару можно настроить систему на то, чтобы жилье охлаждалось.

Рассмотрим пример с нагревательным контуром для отопления жилья внутри земли. Этот вариант наиболее распространённый, так как положение геотермального контура в водяных источниках требует его наличие вблизи дома. Такое встречается реже.

Тепло из земли

На определённой глубине земля имеет свою температуру. Она не зависит от погодных условий и времени года. Речь о тех слоях, которые находятся ниже уровня промерзания. То есть, контур нагрева прокладывается там, где температура всегда имеет стабильное положительное значение.

Способы положения труб контуров нагрева в земле

Вертикальная укладка

Заключается в том, что на участке выполняют бурение глубоких скважин , в которые будут уложены трубы. Их глубина зависит от того, какую площадь нужно будет обогревать. Значение достигает до 300 метров. Расчёт идёт из того, что на один метр геотермального трубопровода приходится 50-60 Вт тепловой энергии земли. Для насоса мощностью 10 киловатт (он подойдёт для дома площадью до 120 кв. м) понадобится скважина глубиной от 170 до 200 м. Можно пробурить несколько скважин, но меньшей глубины. Преимущество способа заключается в том, что при такой укладке идёт наименьшее вмешательство в ландшафт вашего участка, если дом уже построен, а участок приведён в должный вид. Но при этом идут большие затраты на работы.

Горизонтальная укладка

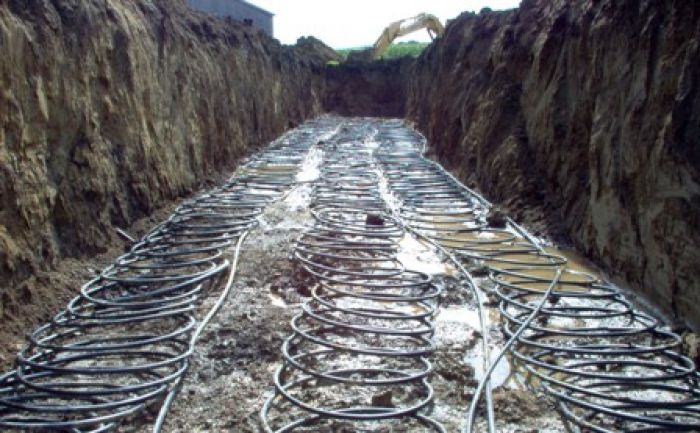

По прилегающему участку вырываются траншеи огромной площади. Их глубина зависит от уровня промерзания земли в вашем регионе (от 3 метров и глубже), а площадь котлована – от квадратуры дома. Рассчитывать следует из того, что на 1 метр трубопровода приходится от 20 до 30 Вт энергии. Если устанавливать тот же тепловой насос на 10 кВт, длина контура должна быть от 300 до 500 м. По дну этих траншей укладываются трубы, и обратно засыпаются землёй.

Схема работы всей конструкции

По сути, есть три контура, по которому циркулирует жидкость. Первый из них мы обозначили как нагревание. Следующий контур находится внутри насоса. Там хладагент забирает тепло от контура нагревания и передаёт его на третий цикл посредством труб в дом.

Теплоноситель проходит по контуру под землёй и нагревается до температуры 7° C (таков показатель на глубине ниже уровня промерзания). Вся энергия, которую теплоноситель забрал из земли, приходит в тепловой насос.

В тепловом насосе есть первый теплообменник. В нём теплоноситель из земляного контура нагревает хладагент , повышая ему не только температуру, но и давление. В состоянии газа хладагент переходит во второй теплообменник. Тут он нагревает теплоноситель, который циркулирует по трубах внутри дома, а затем снова возвращается в жидкое состояние.

Прогрессивный способ геотермального отопления дома использует принцип работы, заключающийся в применении тепла земли для обогрева помещения. Так как традиционное топливо относится к исчерпаемым природным ресурсам, то стоит побеспокоиться заранее о переходе на новейшие неисчерпаемые источники энергии.

Лидерами в производстве и эксплуатации систем геотермального обогрева домов являются страны Скандинавии. Они популяризируют это вариант установок и предлагают его в регионы, имеющие широкий потенциал его использования.

Применение оборудования

Неверно считать, что отопление от земли можно использовать только там, где присутствуют горячие водные источники, есть теплые гейзеры и прочие природные подземные отопительные источники. Новейшие технологии позволяют успешно эксплуатировать геотермальное отопление дома и в умеренных широтах.

На сегодня в нашей стране этот вид обогрева пока еще относится к альтернативным способам получения тепла. Однако, в большинстве случаев он является практически идеальным для дачных или загородных домов. Установленное геотермальное отопление дома своими руками способно работать в двух режимах:

• обогрев в зимнее время;
• охлаждение во время жарко погоды.

Таким образом формируется наиболее благоприятная атмосфера в помещении.

ВИДЕО: Как работает геотермальное отопление

Эксплуатация системы

В доме необходимо установит тепловой насос. Он будет отбирать энергию от грунта или грунтовых вод, отдавая ее циркулирующему в доме по трубам теплоносителю. Этот принцип работы был выявлен еще в 19 веке французским физиком Сади Карно.

Составными элементами базового узла являются:

Компрессор занимается «сжатием» тепла и перемещением его к потребителям. Сам прибор нуждается во внешнем источнике электропитания.

Работа теплового насоса проводится по следующему алгоритму:

1. Коллектор-теплозаборник должен содержать внутри жидкость, имеющую низкую температуру замерзания. Часто при изготовлении геотермального отопления своими руками внутрь заливают воду с повышенным содержанием солей, разбавленный водой спирт, гликолевые смеси.
2. В модуле испарителя тепло отдается хладагенту, имеющему невысокую температуру кипения, в это время он закипает и переходит в парообразное состояние.
3. Установленный в цепи компрессор способствует повышению давления пара, из этого следует повышение температуры вещества до 78-80 0 С.
4. Попадая в конденсатор вещество-хладагент переходит в жидкую фазу, одновременно с этим выделяется энергия для контура отопления.
5. Возврат образовавшейся жидкости в компрессор осуществляется сквозь дроссельный клапан.

Так как тепловой насос для отопления дома работает по принципу рефрижератора, то его часто называют «холодильником наоборот». Во многих случаях энергия из земли применяется для монтажа теплых полов.

Правильно проведенные расчеты и грамотно выполненный монтаж теплообменника способны обеспечить отдачу от одного потребленного насосом киловатта пятикратное увеличение мощности на выходе.

ВИДЕО: Как работает геотермальный тепловой насос

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

• вертикальный, когда нужно бурить несколько скважин;
• горизонтальный, где выкапывают траншеи ниже глубины промерзания;
• подводный, когда укладка проводится по дну ближайшего водоема.

Бурение скважин

Для эффективного использования тепловой энергии земли, если участок возле строения небольшой, необходимо бурить глубинные скважины. В глубине земли на нескольких метрах сохраняется стабильная положительная температура. Применение таких геотермальных скважин обеспечивает теплом контур теплообменника. Далее это тепло передается второму внутреннему контуру, расположенному в помещении.

Часто бурение нескольких скважин обходится даже ниже, чем проведение укладки по дну водоема. Благодаря этому процесс становится доступным для большего количества желающих.

Процесс проводится малогабаритной буровой установкой и небольшим количеством вспомогательной техники. Это практически не затрагивает окружающую территорию. Обустройство скважины допускается даже в воде, но она не должна быть ближе, чем на 2-3 м от жилого строения.

Максимальная используемая глубина составляет до 200 м, но часто эффективность появляется с уровня в 50 м. На следующем этапе выполняется обустройство скважины. Внутрь полости ставится трубка из пластика, диаметром от 40 мм. В нее пропускают от одной до четырех петель коллектора.

Полость между грунтом и наружной стенкой трубки необходимо заполнить теплопроводным материалом. Выполняется проводка теплотрассы с подключением к тепловому насосу.

Энергия воды

Этот вариант по стоимости - самый рациональный, поскольку не требует подготовки траншей, котлована и прочих земельных работ. Но такой способен доступен далеко не для каждого - минимальный объем водоема, достаточный для отопление дома 100 кв.м. должен быть не менее 200 куб.м и располагаться не далее, чем 100 метров от домостроения.

В водоемы трубы прокладываются по дну, чтобы не допустить их промерзания в пик морозов.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+10 0 С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.

Использование теплового насоса

Долговечность системы зависит от характеристик и условий, в которых работает тепловой насос. В геотермальных установках он способен работать примерно 1800 часов в год. Это является средним значением для широт без термальных подземных источников.

Принцип работы теплового насоса

Принцип работы системы термального отопления идентичен и никак не связан со страной производителя или брендом. Геотермальные насосы могут различаться по дизайну исполнения, размеру, внешнему виду, но коэффициент производства тепла всегда будет одинаков у насосов разных фирм и разных стран. Связано это именно с особенностью переработки природной энергии в тепловую.

Нельзя допускать слишком большую выработку насоса, так как этот процесс способен привести к значительному понижению температуры грунта вокруг скважины, а иногда доходит до ее промерзания.

Последствия таких просчетов в итоге приводят к пагубным последствиям - грунт проседает неравномерно, в каких-то местах уходит очень глубоко, в результате чего повреждаются защитные пластиковые трубы. Если дом располагается рядом, то может произойти деформация фундамента или стен за счет геологических изменений.

Периодически необходимо принимать меры по «регенерации» грунта, для чего в теплообменник поставляют дополнительную тепловую энергию. Это может быть энергия солнечного коллектора либо подогрев зонда, когда используется тепловой насос в режиме охлаждения помещений.

В заключение необходимо отметить, что геотермальная установка пока доступна не всем. В некоторых случаях срок окупаемости может продлиться более 10 лет, но в конечно итоге именно такие способы обогрева дома в скором будущем станут не просто альтернативными, но единственно возможными.

Геотермальное отопление дома своими руками: схема, чертеж, стоимость, фото и видео инструкция

Как сделать геотермальное отопление своими руками. Принцип работы теплового насоса. Как энергия земли и воды может отопить дом без дров и газа.

Не каждый знает, что для создания геотермального отопления дома не требуются специфические знания или навыки. Но по сравнению с альтернативными видами отопления геотермальное не столь популярно, и причина тому предельно проста – большие финансовые затраты, которые окупятся только лет через восемь. При таких условиях немногие хотят вкладывать деньги, причем совершенно напрасно.

Геотермальный тепловой насос своими руками

Словом, присмотритесь к геотермальному отоплению внимательнее, тем более что стоимость электричества и газа постоянно растет и непонятно, каким из энергоносителей дешевле будет пользоваться через несколько лет.

Обратите внимание! Впервые такой способ отопления был использован в Америке во времена финансового кризиса восьмидесятых. Со временем новинка стала популярной и в Европе. В Швеции, к примеру, сегодня ¾ всего тепла синтезируется посредством тепловых насосов.

Устройство геотермальных систем

Устройство геотермальных систем

Даже из названия ясно, что суть такого типа отопления заключается в использовании энергии земли. По принципу действия она отдаленно напоминает кондиционеры или холодильники.

Главный элемент – это тепловой насос, подключенный к двум контурам.

1. Под внутренним контуром подразумевается привычная для нас отопительная система, она состоит из радиаторов и трубопровода.
2. Внешний – это весьма габаритный теплообменник, установленный под землей или в водоеме. В нем теплоноситель (а им может быть простая вода или антифриз), приняв температуру окружающей среды, подается в тепловой насос, откуда накопленное тепло поступает во внутренний контур. Так нагреваются отопительные приборы в доме.

Основным элементом системы является именно тепловой насос – устройство, которое занимает не больше места, чем газовая плита. Производительнос ть теплового насоса достаточно высокая: на каждый киловатт использованной энергии он вырабатывает до пяти киловатт тепловой.

Схема работы теплового насоса

Обратите внимание! Обычный кондиционер, принцип работы которого очень похожий, вырабатывает ровно столько энергии, сколько потребляет, то есть один к одному.

Безусловно, геотермальное отопление является на сегодня наиболее трудоемким и затратным. Большую часть денег придется потратить на земляные работы и соответствующую аппаратуру, в том числе на тепловой насос. И многие задумываются, можно ли сэкономить на этом и соорудить, скажем, самодельный тепловой насос. Чтобы выяснить это, нужно разобраться с видами и особенностями оборудования.

Плюсы и минусы системы

Вот основные достоинства такого способа отопления:

• использование неисчерпаемой энергии земли;
• высокий коэффициент производительнос ти;
• отсутствие риска возгорания;
• экономичность;
• простота ухода и эксплуатации;
• отсутствие необходимости в хранении топлива;
• автономность;
• экологичность и безопасность.

К недостаткам можно отнести разве что высокую стоимость монтажа, но, как уже говорилось, эти затраты непременно окупятся.

Обратите внимание! Геотермальное отопление наиболее выгодно в тандеме с «теплым полом», а также в домах, площадь которых не превышает 150 квадратных метров.

Способы устройства геотермальных систем

Способы устройства геотермальных систем

Одним из важнейших элементов является тепловой контур. При вертикальном расположении он может залегать на глубине от 20 м до 150 м, в зависимости от геологической циркуляции тепла. Горизонтальные контуры устанавливаются на глубине до 2,5 м и нагреваются за счет температурного колебания при солнечном нагреве или теплопотере.

1. Прямой теплообмен

Тепловые устройства с прямым теплообменом непосредственно контактируют с почвой. Теплоноситель покидает корпус устройства, перемещается по подземной медной магистрали, обмениваясь тепловой энергией, и возвращается обратно.

Прямым такой теплообмен называется оттого, что жидкость контактирует с землей без каких-либо «посредников». Конечно, она не взаимодействует с почвой напрямую, а лишь обменивается с ней теплом через стенки труб. Сегодня такие насосы используются редко, не нужно их путать с устройствами, в которых имеет место теплообмен посредством промежуточных контуров.

Как бы то ни было, эффективность прямого теплообмена достаточно высокая, а финансовые затраты на монтаж ниже, чем в большинстве закрытых систем. Не последнюю роль в этом играет и теплопроводность меди, а также отсутствие водяного электронасоса и обменника между теплоносителем и водой, который, как известно, является основным источником теплопотерь.

Также стоит отметить, что медный трубопровод стоит дорого, да и самого теплоносителя требуется больше, чем для систем другого типа.

2. Закрытые системы

Большая часть таких систем состоит из первичного контура, наполненного хладагентом, и вторичного, который заполняется водой и устанавливается под землей. Для изготовления вторичного контура используются в основном полипропиленовые трубы, а заполняют его водой с небольшим количеством антифриза.

Вода выходит из теплообменника, перемещается по наружному контуру, обмениваясь тепловой энергией с почвой, и возвращается. Характерно, что наружный контур находится ниже уровня промерзания грунта, где температура отличается стабильностью; еще его погружают в ближайший водоем.

Обратите внимание! Системы, погруженные в воду или расположенные во влажной почве, намного продуктивнее сухих контуров. Поэтому в сухой земле рядом с контуром желательно установить дренажный шланг, который бы увлажнял ее.

Закрытые системы менее эффективны, чем предыдущий вариант, поскольку нуждаются в трудоемких буровых работах и длинной системе труб. Также отметим, что закрытые контуры устанавливаются двумя способами – вертикально и горизонтально.

Вертикальный контур – это две трубы, уходящие под землю под прямым углом на глубину 20-120 м. Нижние их части соединяются между собой U-образным разъемом. Вырытые для труб шахты обычно заполняют специальным раствором, улучшающим теплообмен и защищающим подземные водоносные слои от загрязнения.

В случае горизонтального размещения системы трубы закапывают ниже уровня промерзания грунта. Естественно, они проходят горизонтально. Ввиду очевидных причин этот способ обходится дешевле вертикального размещения (читай: бурения), поэтому его используют везде, где есть достаточно места на участке.

3. Контуры горизонтального бурения

Контуры горизонтального бурения

Альтернативой двум предыдущим вариантам может являться прокладка контура посредством горизонтального бурения. Это дает возможность устанавливать трубы под садом, двором, дорогой и прочими объектами без разрушения последних.

В плане стоимости такая система находится где-то между горизонтальной и вертикальной установкой. Ее отличительной чертой является то, что петли можно соединять лишь с одной камерой, а это сокращает необходимую для монтажа площадь.

Обратите внимание! Контуры с использованием горизонтального бурения устанавливают уже после постройки здания.

4. Водные контуры

Замкнутые контуры, которые погружаются в водоемы, представляют собой трубопровод, уложенный петлями. Их можно помещать в любое озеро или пруд, которые расположены в непосредственной близости от дома.

5. Открытые системы

В таких системах внешний контур заполняется природной водой. Затем она перемещается в теплообменник, расположенный в корпусе устройства, где тепло извлекается и передается в первичный контур. После этого вода возвращается обратно. Подачу и «обратку» нужно размещать вдалеке друг от друга для эффективной подпитки источника тепла.

Обратите внимание! Все элементы системы должны быть хорошо защищены от коррозии, т. к. химический состав циркулирующей воды контролировать невозможно. Именно поэтому желательно использовать закрытые контуры, если уровень содержания минералов и солей в воде повышен.

Несмотря на то, что эффективность открытых систем на порядок выше, чем закрытых, при установке могут возникнуть проблемы, преимущественно юридического характера. Может потребоваться разрешение на монтаж, т. к. эти системы загрязняют скважины и истощают водоносные слои.

6. Столбы жидкости

Контуры со столбами жидкости являются одной из разновидностей систем замкнутого типа. В данном случае вода поступает со дна глубокой скважины, проходит через насос и опускается обратно, производя теплообмен с окружающей почвой.

Зачастую столбы жидкости используют там, где свободная площадь ограничена. Нежелательно использовать эту систему на глинистом или песчаном грунте.

Также отметим, что конструкция может состоять сразу из нескольких столбов и используется преимущественно в небольших зданиях.

Этап первый. До того как приступить к изготовлению насоса, необходимо провести ряд мероприятий по улучшению энергоэффективно сти дома. Эти мероприятия заключаются в утеплении перекрытий и стен, замене негерметичных дверей и окон, термоизоляции крыши и потолка.

Этап второй. Затем нужно провести геологическую разведку, чтобы выяснить глубину промерзания почвы. После этого следует составить проект, основываясь на выбранной технологии.

Этап третий. Покупка всего необходимого – деталей отопительной системы, труб и компрессора для насоса.

О компрессоре – сердце любого геотермального насоса – следует рассказать отдельно. Изготовить его своими руками невозможно и остается всего вариант – покупка готового изделия.

Лучше купить устройство мощностью более 7 кВт, используемое в высокопроизводит ельных кондиционерах (такие компрессоры продаются в сервисных центрах, специализирующих ся на обслуживании бытовой техники).

Геотермальный тепловой насос своими руками

Этап четвертый. Затем можно приступать к сборке внутреннего теплообменника. Напомним, он необходим для передачи накопленной тепловой энергии к сети отопления. Материалы для данного элемента, равно как и его объем, полностью зависят от конкретных климатических условий. Для циркуляции теплоносителя обычно используют медные трубки, в то время как емкость изготавливают из неподверженного коррозии материала. В идеале такой емкостью должен стать 150-литровый бак из нержавеющей стали.

Этап пятый. Заранее приготовленный медный змеевик нужно поместить в бак. Сделать это без повреждения последнего не получится – его нужно разрезать на две части, а после фиксации змеевика сварить в начальное состояние.

Этап шестой. Затем следует пробурить шахты или траншеи, установить туда трубопровод. По окончании работы необходимо провести пробный запуск системы.

Обратите внимание! Ввиду высокой степени сложности работ проектировку и установку такого отопления лучше доверить опытным специалистам. То же можно сказать и об изготовлении теплового насоса.

Геотермальный тепловой насос своими руками

Узнайте, как соорудить геотермальный тепловой насос своими руками! Геотермальная система отопления, виды тепловых насосов, этапы изготовления, фото + видео.

Геотермальное отопление дома своими руками: сравнительный обзор способов устройства

Многие владельцы частных домов все еще считают, что геотермальное отопление – это термин чуть ли не из области научной фантастики, и актуален он только для тех регионов, где бурлят горячие источники и имеется высокая вулканическая активность. А поскольку такие природные явления – редкость, то перспективы использования данной альтернативной энергии в наших условиях выглядят для многих туманно. На самом деле геотермальный насос с успехом генерирует тепло и при невысоких температурах, так что даже в умеренном климате применять его можно довольно эффективно. А вот под силу ли смонтировать геотермальное отопление дома своими руками? С этим попробуем разобраться.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром - большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

О достоинствах и недостатках системы

Впервые к геотермальному отоплению пристально присмотрелись в США, во время кризиса в 80-х. Достаточно дорогие установки прописались в домах самых богатых и продвинутых, но постепенно они становились все доступнее и популярнее. Европа взяла новинку на заметку и стала активно внедрять на своих просторах. Сейчас этот вид отопления уже совсем не диковинка, в Швеции, например, около 70% всего тепла синтезируется при помощи тепловых насосов.

Производители чудо-оборудования и зеленые в один голос твердят о преимуществах этого вида отопления перед всеми остальными, главные плюсы, на которые делается акцент, такие:

• для отопления используется тепловая энергия земли, которая является возобновляемой и неисчерпаемой;
• не существует риска возгорания;
• отпадает потребность в доставке и хранении топливных материалов;
• при работе оборудования не образуются какие-либо вредные выбросы, система абсолютно безопасна и экологична;
• система работает автономно, не нуждается в постоянном контроле и вмешательстве;
• она экономична, практически не требует от владельца затрат на обслуживание;
• при всем разнообразии моделей, коэффициент производительности оборудования остается неизменно высоким.

Геотермальная система отопления хорошо проявила себя в сочетании с «теплыми полами». Подобный дуэт обеспечивает равномерное распределение температуры и препятствует образованию зон перегрева.

Важно! Наиболее выгоден этот вид отопления для домов, площадью до 150 м², владельцы таких небольших коттеджей уверяют, что затраты окупаются за каких-нибудь 3-4 года.

Отметим, что на постсоветском пространстве эти системы пока еще не стали популярными. Во многом это объясняется достаточно весомыми капиталовложениями, которые потребуется сделать в самом начале, и довольно длительным сроком окупаемости. Убедить наших сограждан, что это, в конце концов, все равно экономически выгодно, достаточно сложно. Хотя, если учесть ежегодное подорожание привычных теплоносителей и то, что система рассчитана в среднем на 100 лет эффективной работы, то выбор покажется вполне оправданным.

Геотермальное отопление дома своими руками - возможно ли это?

Геотермальная система отопления – устройство, принцип работы. Какое геотермальное отопление загородного дома выбрать. Можно ли сделать геотермальное отопление дома своими руками.

Геотермальное отопление дома своими руками

При строительстве дома каждый владелец старается обдумать вес нюансы оформления. Отопление не менее важный момент, который требует консультации с специалистами. Для многих геотермальное отопление кажется недостижимым, ведь ассоциируется только с местами, где бурлят горячие источники. Однако, на практике генерировать энергию может специальный насос, поэтому данный вариант подходит для любых климатических условий и рельефа. Однако стоит ли делать геотермальное отопление дома своими руками, ведь само оборудование итак обходиться дорого. Чтобы найти ответ на данный вопрос стоит изучить существующие варианты и особенности монтажных работ.

Принцип работы геотермального отопления

Геотермальное отопление работает по такому же принципу, что и кондиционер. Составляющими компонентами являются два контура и тепловой насос.

Внутренний контур включает трубу и радиаторы, располагающиеся по всему дому. Внешний контур – теплообменник, который размещают либо под землей, либо под толщей воды. Внутри циркулирует жидкость с антифризом или обычная вода. Подогретая жидкость поступает в насос, который разгоняет ее по элементам внутреннего контура, за счет чего в радиаторах вода всегда теплая.

Насос занимает не так много места, а выполняет одну из ключевых функций в системе. На каждый кВт используемой электроэнергии, он выдает в 4 раза тепловой. Кондиционер не настолько продуктивный, ведь забрав 1 кВт электроэнергии, отдает столько же.

Классификация в зависимости от типа конструкции

Данная разновидность обустройства отопления в доме считается одной из самых дорогих и связано это с ценой оборудования и земельных работ. В такие моменты многие потребители задумываются, на чем же им сэкономить и единственное, что приходит в голову – монтаж. Однако, чтобы понять так ли это, стоит оценить особенности устройства и возможные варианты конструкции.

• Горизонтальный теплообменник. При выборе данной конструкции трубы укладываются под землей, при этом глубина должна быть больше уровня промерзания почвы. Однако, такой вариант требует выделения территории под контур. Представьте только, если необходимо обогреть дом площадью 250 м 2 , то потребуется 600 м 2 на обустройство контура. Кроме того необходимо учитывать некоторые технические моменты. Например, все элементы должна располагаться на минимальном расстоянии от дерева – 1,5 метра. Если участок облагорожен, то это уже создает определённые неудобства.
• Вертикальный вариант не требует выделения большой площади, однако значительные расходы потянет применение бурильного оборудования. Создание скважины – трудоёмкий процесс, однако, данная конструкция простоит не меньше ста лет. Такой вариант подходит для территорий, которые уже обустроены.
• Водоразмещённый вариант задействует энергию воды и позволяет значительно сэкономить на обустройстве. Единственное требование наличие водоема в пределах 100 метров, его площадь должна быть не меньше 200 м 2 , а располагаться конструкция должна не глубже, чем три метра.

Как показывает практика осуществить монтаж своими руками сложно. С учетом того, что будет много средств вложено в оборудование, не стоит экономить на процессе установки, и следует обратиться к профессионалам.

Преимущества геотермального отопления

Ранее такие установки можно было встретить в роскошных и богатых домах, сейчас же они стали более доступными. Впервые они использовались жителями США в 80-х годах, сейчас же и жители европейских стран взяли себе на заметку. Такое решение позволило в целом экономить на отоплении. Еще двадцать лет тому назад 12 миллионов граждан Европы воспользовались подобной конструкции, сегодня же их число кардинально возросло.

В Швеции уже большая часть тепла производиться при помощи тепловых насосов. Соответственно возросла их популярность за счет ряд преимуществ перед всеми альтернативными системами:

• Применяется неисчерпаемая и возобновляемая энергия земли для отопления собственного дома;
• Отсутствует риск возгорания;
• Не придется выискивать дешевое топливо и продумывать места его хранения;
• Экологически чистая система, без образования вредоносных выбросов, за счет чего активно поддерживается защитниками окружающей среды;
• Отсутствие регулярного контроля и вмешательства, на всех уровнях система функционирует автономно;
• Неограниченное количество энергии, доступное в любое время и в любом количестве;
• Не придется тратиться на обслуживание системы;
• Высокий показатель производительности в сравнении с существующими альтернативами.

Мастера рекомендуют сочетать установку геотермальной системы и теплых полов, чтобы достичь максимального эффекта выгоды. Во-первых, гарантировано равномерное распределение температуры, а во-вторых, удастся избежать образования зон перегрева.

Чтобы затраты окупились сполна через 3-4 года, стоит учитывать, что такая разновидность отопления выгодна владельцам коттеджей до 150 м 2 . C учетом того, что привычные теплосети регулярно дорожают и выходят из строя, решение в сторону геотермальной системы позволит забыть о теплоснабжении минимум на 100 лет. Выбранный вариант довольно быстро оправдает себя. В постсоветском пространстве такой вариант менее популярен за счет большого капиталовложения. Все еще сложно убедить наших сограждан, что лучше один раз потратиться и забыть о проблеме.

Особенности монтажа

Если газ и электроэнергия постоянно дорожают, а с ними и отопление частного дома, то при выборе геотермальной системы об этой особенности удастся позабыть. Кроме этого не придется учитывать, что запасы газа со временем исчерпают себя. Применение твердого топлива еще более затратное решение. При сжигании дров и угля выделяются вредоносные вещества. Среди всех альтернатив данный вариант самый безопасный, однако, в отличие от газового отопления и твёрдотопливного, монтаж системы более трудоемкий и дорогостоящий. Поэтому его стоит доверить мастерам с большим опытом в данной сфере. Только они знают все нюансы установки. При правильно проведённых работах, вопрос отопления будет решен на долгие годы.

При этом внутри помещения будут все те же трубы и батареи, по которым будет поступать тепло. Главные элементы будут скрыты под землей – скважина и теплообменник. В доме должно размещаться устройство, которое будет преобразовывать тепло. Именно под него необходимо выделить как можно больше места. С его помощью владелец помещения может регулировать температуру и подачу тепловой энергии. Как правило, в частных домах генератор располагается в подвале или отдельном помещении.

Геотермальное отопление дома своими руками: схема и особенности монтажа

Особенности выбора и монтажа геотермального отопления. Установка насосов и дополнительного оборудования в доме своими руками.

Существует ряд автономных инженерных систем, которые являются неотъемлемой частью любого частного загородного дома. Одна из них – система отопления, обеспечивающая комфортную температуру внутреннего воздуха дома для проживания в любое время года, в соответствии с погодными условиями.

Геотермальное отопление - перспективный вариант отопления, в основе которого лежит использование природных ресурсов - тепла земли, которое является неисчерпаемым ресурсом. Тепловой насос передает тепло грунта или поверхностной воды теплоносителю, циркулирующему по отопительной системе внутри дома.

Компания «Гидроинжстрой» выполнит все работы, необходимые для организации геотермального отопления: подготовим проект, подберем и привезем оборудование, проведем земляные работы, осуществим монтаж и пусконаладку. Все будет сделано в оговоренные сроки и с максимально высоким качеством. На выполненные работы даем гарантию.

Преимущества геотермального отопления

Экономичность. Высокая эффективность работы – затратив 1 киловатт электричества, тн выделяет 3–5 квт тепловой энергии. Для сравнения - в системах электрообогрева 1 квт электрической энергии преобразуется в 0,7-1,0 квт тепловой.

Безопасность. В тн не используется взрыво- и пожароопасное топливо.

Экологическая чистота. Никаких утечек газа. Отсутствие в помещениях дыма и запаха. Нет загрязняющих атмосферу выбросов.

Комфорт. Простота эксплуатации и обслуживания. Высокая степень автоматизации. Возможность использования в качестве системы кондиционирования в летний период.

Автономность. Самостоятельная работа под управлением автоматики.

Долговечность. Срок эксплуатации тепло насоса составляет 25 лет.

Геотермальное отопление дома: принцип работы

Система геотермального отопления дома имеет три замкнутых контура. По трубам внешнего контура, находящимся в грунте или воде, циркулирует солевой раствор или антифриз, осуществляющий теплосъем. Проходя через теплообменник (испаритель) в теплонасосной установке, он отдает тепло хладагенту внутреннего контура. Нагретый хладагент нагнетается компрессором, вследствие чего повышается температура хладагента. Через другое теплобменное устройство (конденсатор) хладагент передает свою энергию в отопительный контур дома.

Внешний контур может представлять собой горизонтальный коллектор или вертикальный зонд.

Горизонтальный коллектор

1. Трубы коллектора укладываются на горизонтальной поверхности дна траншеи, вырытой на глубину 1,5 метра - ниже уровня промерзания грунта. Под укладку труб требуется свободный участок большой площади, в среднем – около 500 квадратных метров.

2. Коллектор укладывается на дне водоема.

Вертикальный зонд

Если поблизости нет реки, пруда, озера, а площадь участка такова, что нет возможности смонтировать горизонтальный теплосборник, можно пробурить артезианскую скважину и опустить в неё вертикальный зонд – пару u-образных ПНД труб, по которым будет течь рассол и собирать тепло грунта. Количество и глубину скважин рассчитывают в зависимости от отапливаемой площади дома и гидрогеологических условий участка.

Недостатки геотермального отопления

геотермальный способ обогрева дома - потребуются значительные капитальные затраты.

Энергозависимость - для работы системы необходимо электропитание. Чтобы избежать прекращения теплоснабжения дома из-за отключения электричества, необходимо приобрести бензиновый или дизель топливный электрогенератор.

Переохлаждение грунта бывает в зоне расположения теплосборного коллектора (обычно – по причине ошибок, допущенных при проектировании). Приводит к нарушениям в рабо¬те системы.

Стоимость геотермального отопления

Организация отопления на основе геотермального теплового насоса потребует немалых финансовых затрат. Но в данном случае высокую стоимость к недостаткам отнести можно лишь с натяжкой. Эффективная, экологически чистая и экономная система вполне оправдывает большие первоначальные затраты (которые со временем окупятся). Стоимость системы зависит от многих факторов: от площади отапливаемых помещений, мощности тн, варианта монтажа коллектора и пр. Например, стоимость теплонасосной установки мощностью 11 квт (подходит для отопления дома площадью 150-170 кв. м) под ключ будет лежать в пределах от 700 000 до 850 000 рублей.

Другие варианты систем отопления

На сегодняшний день существует много разных систем отопления, но наиболее широкое применение приобрела система отопления с применением жидкого теплоносителя. В сравнении с другими системами она обладает самой высокой эффективностью, практичностью и безопасностью. Принцип её работы заключается в том, что теплогенератор (котел) нагревает воду или незамерзающую жидкость (антифриз), которая по трубам поступает в отопительные приборы (радиаторы, конвекторы), нагревая их, которые в свою очередь греют воздух помещения, и возвращается к месту своего нагрева.

По типу энергоносителя теплогенераторы делятся на 4 группы:

Газовые.
Самый распространенный и относительно недорогой вариант. Для газового отопления требуется наличие магистрального газопровода или установка газгольдеров. Достоинства: экономичность и высокая степень автоматизации.

Жидкотопливные.
Отопление на жидком дизельном топливе – более дорогой способ.

Электрические.
Удобно, но не дешево, обогревать помещения жилища с помощью электрокотла.

Твердотопливные.
С котлом, работающим на дровах или других твердых горючих материалах, – много хлопот: нужно регулярно загружать топливо и очищать топочную камеру от золы.
