Автономное отопление – это сложный комплекс элементов, работа которых во многом зависит от правильно составленной схемы трубопроводов. Она должна отвечать нескольким требованиям: транспортировка теплоносителя, обеспечение минимальных тепловых потерь, надежность работы и соответствие эксплуатационным характеристикам системы. Какова оптимальная прокладка труб системы отопления: в частном доме, в полу, в земле?

Правила прокладки труб отопления

В процессе проектирования системы нужно учитывать правила прокладки трубопроводов отопления. Они подробно описывают характеристики транспортных магистралей, как внутридомовых, так и для централизованного отопления.

Основным нормативным документом в настоящее время является СНиП прокладка трубопроводов отопления. Лучше всего использовать текущую редакцию, а в частности – СНиП 41-01-2003. В ней помимо требований к организации централизованного теплоснабжения даются рекомендации по прокладке трубопроводов автономного отопления.

Независимо от того, осуществляется прокладка труб отопления в деревянном доме или построенном из кирпича – нужно соблюдать следующие правила:

• Температура теплоносителя не должна превышать 95°С, а номинальное давление – 1 МПа;
• Нельзя осуществлять прокладку труб в неотапливаемых чердаках, погребах и подпольях, если расчетная температура в зимний период ниже -40°С;
• Соблюдение оптимальной скорости движения теплоносителя, в зависимости от уровня шума. Средний показатель для автономных систем составляет 0,5-0,7 м/с. Она напрямую зависит от диаметра трубопровода, мощности циркуляционного насоса и котла отопления;
• Скрытая прокладка труб отопления в плинтусах или в штробах стен осуществляется с учетом свойств строительных материалов. Температурное воздействие от поверхности магистрали не должно изменить внешний вид или повлиять на безопасность;
• Материал изготовления труб: металл, пластик или металлопластик. При этом на выходе и входе котла обязательно монтируются только стальные патрубки. Их протяженность должна быть не менее 0,5 м.

Это общие рекомендации, соблюдение которых обязательно при любом способе организации транспортных тепловых магистралей. Но для потребителя важно знать тонкости технологии, с помощью которой осуществляется прокладка труб отопления в полу или стенах.

В гравитационной системе отопления необходимо соблюдать уклон труб. Он должен быть не менее 0,3 см на 1 м.п. Это же касается обратной магистрали, ведущей к котлу.

Внутренняя разводка труб отопления

Чаще всего выполняется открытый монтаж трубопроводов. Это оптимальный и наиболее экономичный способ, но сначала следует установить все компоненты системы – радиаторы, батареи, котел. Только после этого можно делать монтаж магистралей. Для лучшей герметизации стыков следует использовать прокладки для батарей отопления. Они могут быть резиновыми (для низкотемпературных систем), паранитовыми (высокотемпературных) или пластиковыми.

Какие способы прокладки трубопроводов отопления в одноэтажном здании лучше всего? Это зависит от характеристик будущей системы.

Прокладка отопления под полом

Основным правилом прокладки трубопроводов отопления под напольным покрытием является ремонтопригодность системы. Это означает, что независимо от материала изготовления пола или труб следует обеспечить свободный доступ к определенным узлам магистрали.

К ним относятся разветвления, места монтажа коллекторов, угловые элемента. Для этого следует установить ревизионные люки. Их размер должен обеспечить ремонт и обслуживание систем, в особенности, если выполняется прокладка труб отопления в деревянном доме. Что еще нужно учесть при монтаже подобного типа?

• Тепловые потери . Если установка осуществляется в цементную стяжку – рекомендуется использовать защитные материалы с высоким показателем сопротивления теплопередачи. К ним относятся вспененный полиэтилен, пенополистирол и т.д.;
• Если осуществляется прокладка труб отопления в полу из пластика – учитывается разница теплового расширения материалов изготовления магистрали. Для этого следует устанавливать компенсационные петли;
• Если монтаж осуществляется непосредственно в утеплитель – нужно учитывать его эксплуатационные параметры . В частности – максимально возможную температуру воздействия.

Установка креплений трубопроводов осуществляется в местах поворотов, разветвлений. На прямых участках интервал монтажа крепежа зависит от материала изготовления труб. СНиП на прокладку трубопроводов отопления не регламентирует это. Но для обеспечения надежности системы и снижения шума рекомендуется магистрали из стали на прямых участках крепить через каждые 300 мм, а для пластиковых – через каждые 200.

Если используется диагональный способ прокладки трубопроводов отопления в одноэтажном здании под полом – на место прохождения магистрали нельзя устанавливать мебель. Это приведет не только к ее повреждению, но и излишнему термическому воздействию на стяжку пола.

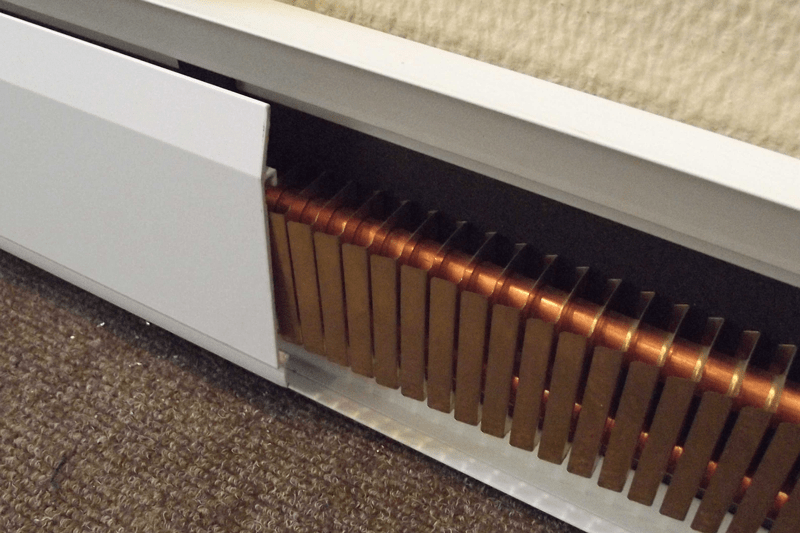

Прокладка отопления под плинтусами

Для прокладки труб отопления в плинтусах следует предварительно приобрести соответствующие расходные материалы. Оптимальный вариант – купить специальные плинтуса с установленными трубами и теплообменными пластинами.

Учитывая материал изготовления, стоимость подобных плинтусных конвекторов довольно высока – от 700 руб./м.п. Поэтому чаще всего делают прокладку батарей отопления в стене, а затем устанавливают плинтус.

Особенностями подобной организации системы являются:

• Не допускается изготовление штроб в несущей стене. Альтернатива – монтаж труб под полом;
• Материал изготовления плинтуса не должен изменять свойств под воздействием температуры;
• Независимо от способа прокладки трубопроводов отопления в одноэтажном здании минимальное расстояние между трубами (прямой и обратной) должно составлять 15 см.

После установки сначала выполняется опрессовка стыков, проверка герметичности при первом пробном запуске и лишь затем устанавливается декоративный плинтус.

При прокладке труб отопления в плинтусах нужно рассчитать количество поворотных узлов. По мере возможности нужно избежать монтажа излишних углов, так как из-за них возрастает гидродинамическое сопротивление при движении теплоносителя.

Подземная прокладка труб отопления

В частном доме может понадобиться прокладка труб отопления под землей. Такая схема применяется для отдельно стоящей котельной или для подвода тепловой магистрали в другие здания – гараж, хозяйственные постройки и т.д.

Для корректной прокладки труб отопления под землей нужно учитывать следующие правила:

• Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом возрастут тепловые потери;
• Подача теплоносителя не может находиться на одном уровне или ниже обратной трубы;
• Защита от возможного давления почвы. Если ее не предусмотреть – есть вероятность появления деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Она в обязательном порядке должна иметь внешнюю защиту от замерзания. В зависимости от температуры почвы в зимний период это может быть пассивная или активная изоляция.

Для улучшения теплоизоляционных качеств можно поверх слоя песка засыпать монтажную траншею керамзитом.

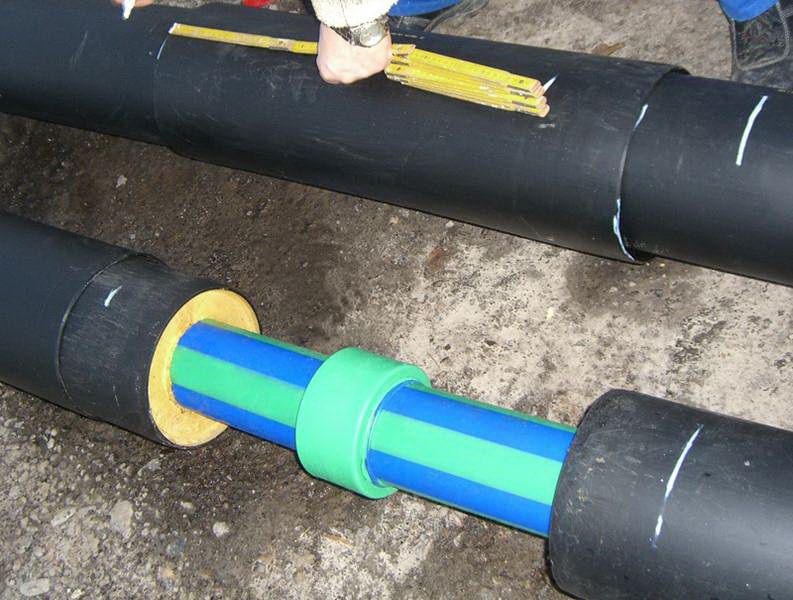

Пассивная защита труб отопления

Она представляет собой защитный кокон (скорлупу), уравниваемый поверх магистрали. Лучше всего приобрести уже готовые трубы отопления для прокладки в земле. Поверх пластиковой магистрали устанавливают многослойный «пирог». Он не только защищает от воздействия отрицательных температур, но и смещает «точку росы». Таким образом уменьшается вероятность появления конденсата на трубопроводе.

Учитывая правила прокладки трубопроводов для систем отопления можно выделить такие виды теплоизоляционных материалов:

• Базальтовая вата . Помимо хороших теплоизоляционных качеств она обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна ваты;
• Вспененный полиэтилен . Рекомендовано использовать в сочетании с минеральной ватой. Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает магистраль от воздействия низких температур;
• Скорлупа из эксплицированного пенополистирола . Оптимальный вариант для прокладки труб отопления на небольшую глубину. Герметизация обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.

Однако в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая хорошая пассивная защита утеплителем не сможет предоставить образование ледяных пробок.

Для регионов с экстремально низкими температурами для наружной прокладки тепловых магистралей можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции она комплектуется нагревающим кабелем.

Греющий кабель для отопления

Согласно СНиП для наружной прокладки трубопроводов отопления не предусмотрена возможность использования внешних источников тепла. Но на практике в автономных системах с наружной магистралью это один из оптимальных способов обезопасить трубопровод от промерзания.

Принцип действия греющего кабеля прост – между двумя проводами возникает резистивное взаимодействие, в результате которого электрическая энергия трансформируется в тепловую. Такую схему можно применять и для прокладки труб отопления в деревянном коттедже в технических помещениях, где теплоизоляция стен низка.

Лучше всего использовать саморегулирующиеся модели. Между проводниками располагается полимерный наполнитель с изменяющимся показателем электрического сопротивления. При понижении температуры снижается электрическое сопротивление, в результате чего повышается температура кабеля. Таким образом происходит обогрев поверхности отопительной трубы, установленной в земле.

Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур – можно вместо воды использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для пропиленгликолевых составов нижняя граница может находиться на уровне -60°С.

Для корректной прокладки труб отопления под землей нужно учитывать следующие правила:

• Магистраль может располагаться выше уровня промерзания грунта, но тогда следует предусмотреть защиту от образования ледяных пробок. При этом возрастут тепловые потери;
• Подача теплоносителя не может находиться на одном уровне или ниже обратной трубы;
• Защита от возможного давления почвы. Если ее не предусмотреть – есть вероятность появления деформации или разрушения трубопровода.

Предварительно выбирается правильная труба отопления для прокладки в земле. Она в обязательном порядке должна иметь внешнюю защиту от замерзания. В зависимости от температуры почвы в зимний период это может быть пассивная или активная изоляция.

Другой может быть только под полом под панелями для напольного отопления, которые должны выдерживать тепло с пола. В каждом случае между краями комнаты и панелями выходят компенсационные швы . Панели для напольного отопления - плавающие полы. Это означает, что при изменении температуры может незначительно измениться его размер. Расширительный шов позволит нежно расширять и усаживать пол. Его отсутствие может вызвать выпуклости или вскрытие на соединениях панелей.

Жизнь на дороге имеет свои проблемы. Катушки, с питьевой водой , проходящей через них, обматывают котел для транспортировки горячей воды к кранам и приборам. Это просто - шесть замечательных зон комфорта! Каждая зона тепла, до пяти, оснащена датчиком. Когда тепловая зона опускается ниже установленной вами температуры, теплообменник автоматически циркулирует влажным теплом от пола до потолка и бок о бок, гарантируя, что вся ваша жилая площадь остается комфортной постоянной температурой.

Для улучшения теплоизоляционных качеств можно поверх слоя песка засыпать монтажную траншею керамзитом.

Пассивная защита труб отопления

Она представляет собой защитный кокон (скорлупу), уравниваемый поверх магистрали. Лучше всего приобрести уже готовые трубы отопления для прокладки в земле. Поверх пластиковой магистрали устанавливают многослойный «пирог». Он не только защищает от воздействия отрицательных температур , но и смещает «точку росы». Таким образом уменьшается вероятность появления конденсата на трубопроводе.

Мгновенная горячая вода - горячая вода с нулевым временем восстановления. Пока у вас есть бесконечный запас воды, система по запросу обеспечивает всю горячую воду , необходимую для душа после душа, прачечной и посуды. Тихий нагрев - система работает тихо, когда работает. Теплый воздух течет в вашу жилую зону через тихих, нежно циркулирующих поклонников, оставляя вас наслаждаться только шумом природы, предоставляя вам идеальную среду для сна или спокойного ночного сна. Кроме того, мягкая циркуляция удерживает ваше внутреннее давление воздуха даже, предотвращая вытеснение существующего внутреннего тепла и потерю трещин вокруг дверей или окон.

Учитывая правила прокладки трубопроводов для систем отопления можно выделить такие виды теплоизоляционных материалов:

• Базальтовая вата . Помимо хороших теплоизоляционных качеств она обладает гигроскопичностью, т.е. влага с поверхности трубы будет удаляться через волокна ваты;
• Вспененный полиэтилен . Рекомендовано использовать в сочетании с минеральной ватой . Он образует первичный теплоизоляционный слой, а базальтовый утеплитель защищает магистраль от воздействия низких температур;
• Скорлупа из эксплицированного пенополистирола . Оптимальный вариант для прокладки труб отопления на небольшую глубину. Герметизация обеспечивается с помощью специальных замков, которые после установки изолируются скотчем.

Однако в отличие от прокладки трубопроводов отопления в полу, необходимо постоянно обеспечивать высокую температуру теплоносителя. Даже самая хорошая пассивная защита утеплителем не сможет предоставить образование ледяных пробок.

Бездымное отопление - технология с низким уровнем выбросов без запаха. Продвинутая технология с низким уровнем выбросов практически исключает запах топлива для вас и ваших соседей. Кроме того, некоторые наши системы предлагают опцию предварительного подогрева двигателя, сокращая износ вашего двигателя и, как следствие, добавленную стоимость для перепродажи.

Металлопластиковые трубы отопления

Это означает, что поблизости есть центр, если вам нужен сервис или помощь, и вы можете чувствовать себя комфортно и уверенно в уровне работы и обслуживания, которые вы получите. Рынок пятого колеса - новый и расширяющийся рынок для нас. Из-за этого степень сшивания достигает около 85%, что приводит к получению более однородного продукта без слабых звеньев в молекулярной цепи.

Для регионов с экстремально низкими температурами для наружной прокладки тепловых магистралей можно использовать специальную трубу Uponor Ecoflex Thermo Twin. Помимо надежной теплоизоляции она комплектуется нагревающим кабелем.

Греющий кабель для отопления

Согласно СНиП для наружной прокладки трубопроводов отопления не предусмотрена возможность использования внешних источников тепла. Но на практике в автономных системах с наружной магистралью это один из оптимальных способов обезопасить трубопровод от промерзания.

Принцип действия греющего кабеля прост – между двумя проводами возникает резистивное взаимодействие, в результате которого электрическая энергия трансформируется в тепловую. Такую схему можно применять и для прокладки труб отопления в деревянном коттедже в технических помещениях , где теплоизоляция стен низка.

Лучше всего использовать саморегулирующиеся модели. Между проводниками располагается полимерный наполнитель с изменяющимся показателем электрического сопротивления. При понижении температуры снижается электрическое сопротивление , в результате чего повышается температура кабеля. Таким образом происходит обогрев поверхности отопительной трубы , установленной в земле.

Что еще нужно учитывать при прокладке труб системы отопления: в частном доме, в полу, в земле? Если есть вероятность воздействия отрицательных температур – можно вместо воды использовать специальный антифриз. Температура его кристаллизации ниже 0°С и зависит от концентрации. Для пропиленгликолевых составов нижняя граница может находиться на уровне -60°С.

Теплыми полами в наше время уже никого не удивишь. Их массово устанавливают и в жилых домах , и в офисных помещениях , и на рабочих предприятиях. Если, еще до недавнего времени, полы с подогревом сооружались чаще всего в ванных и прихожих, то теперь они переместились и в кухни, и в гостиные, и в спальни. Теплый пол – это не только комфорт и уют. Это еще и значительная часть общей системы отопления, которая, к тому же, благотворно влияет на домашний микроклимат. Мало того, что вы, встав с постели, пройдетесь по теплым половицам, так они еще и обогреют весь дом, помогая в этом обычным радиаторам.

Теплые полы – комфорт и практичность

(Источник иллюстрации: bigbuzzy.ru)

Самым популярным видом полового подогрева является водная система. Она состоит из гибких полых шлангов, которые устанавливаются непосредственно в бетонную стяжку или под настил и подключается к главной системе отопления. Вода, находящаяся в полости шлангов, нагревается и циркулирует по петлям, отдавая свое тепло половому покрытию.

Но мы хотим вам рассказать об альтернативной системе обогрева полов – электрической. Она, хоть и не получила пока широкого применения, но характеризируется весьма положительной результативностью. Попробуем вкратце рассказать вам о главных особенностях электрического полового подогрева, его позитивных и негативных аспектах. Таким образом, вы сможете узнать всю необходимую информацию и принять оптимальное решение по поводу выбора системы обогрева пола.

Водный подогрев пола – самый распространенный

(Источник иллюстрации: ksportal.ru)

Электрическая система подогрева пола состоит из специальных нагревательных элементов – кабелей, пленок или лент. Главная особенность их функционирования – преобразование электрического тока в тепло. Элементы могут нагреваться до температуры 70 градусов, а

Отопление – важная составляющая комфорта и уюта в любом частном доме или квартире, особенно в регионах с суровым климатом. Технологии строительства систем отопления постоянно совершенствуются, предлагая потребителям все более экономичные и удобные решения. Монтаж теплого пола предполагает укладку трубопровода на поверхность пола и залитие поверх бетонной стяжки. Нагрев помещения осуществляется при этом за счет циркуляции по трубам в полу горячей воды из централизованной системы, либо от нагревательного котла.

По сути, способов монтажа отопления в полу под стяжку два: открытый и скрытый. Каждый из них имеет свои плюсы и минусы.

Открытый способ

При открытом способе трубопровод идет по периметру помещения, соединяя радиаторы, которые, как правило, размещаются под оконными проемами. В старых домах чаще использовались металлические трубы, в современных предпочтение отдается пластику.

Использование пластиковых труб требует много креплений, что не всегда выглядит эстетично.

Обратите внимание! От коллекторной разводки в этом случае придется отказаться, поскольку разместить столько труб в открытом виде будет фактически невозможно.

Скрытый способ

Скрытый способ подразумевает укладку трубопровода под поверхностью стен или пола, причем прокладка в стенах применяется сравнительно редко. Такая процедура будет неоправданно сложной: понадобится штробить стены и монтировать теплоизоляцию.

Самый популярный способ скрытой прокладки системы отопления – укладка труб в бетонную стяжку пола.

На черновой пол укладывается слой гидроизоляции, утепление и армирующая сетка. Трубопровод закрепляется сообразно выбранной схеме, после чего конструкция заливается бетонной смесью. Поскольку пол заливается уже после укладки труб, необходимость в трудоемком штробировании отпадает.

Другой бесспорный плюс заключается в правильном принципе распределения тепла. В классических схемах отопления радиаторы отдают тепло стенам, по которым оно перемещается в зону потолка, и лишь потом, сильно остывшим, попадает в жилую зону.

Здесь ситуация обратная. Максимальный уровень тепла в зоне пола, откуда нагретый воздух постепенно поднимается к потолку, что создает более комфортные условия для людей, находящихся в помещении, но при этом отопительная система, устроенная под стяжкой создает и свои неудобства.

Данная статья будет полезна тем, кто собрался покупать новую квартиру и столкнулся с новой тенденцией в сфере отопления. Очень часто в новостройках стали уходить от традиционных стояков, подводящих теплоноситель (горячую воду) к батареям, и использовать прокладку пластиковых труб прямо в полу. Многих это решение отпугивает, так как неизвестно насколько это долговечно и практично. Ведь прямого доступа к трубам нет, проверить их состояние и вовремя заметить течь – тоже. Статья о преимуществах и недостатках такого решения.

Сразу начну с того, что отказ от стояков и разводка труб к радиаторам по полу – абсолютно оправдан и имеет целый ряд преимуществ. Бояться таких систем отопления не стоит. Во-первых, такое решение позволяет установить тепловой счетчик на отопление и платить за отопление не по нормативу, а по фактическому расходу. Например, когда в квартире становится жарко или когда вы уезжаете куда-то на пару недель, вы можете перекрыть отопление и не платить за него. У меня, например, бывали зимой месяцы, когда за январь или декабрь в квитке за отопление стояла сумма в сто рублей. При обычной системе отопления по стоякам, установить тепловой счетчик технически невозможно. Дело в том, что в случае с разводкой по полу, есть всего лишь один центральный стояк, который находится в подъезде, и от него лучами отопление расходится по квартирам. То есть отопление является поквартирным. На отводе от стояка и ставится тепловой счетчик. В случае же, когда у каждой батареи есть свой стояк, тепловой счетчик установить невозможно, так как стояков в квартире несколько и что более существенно, теплоноситель идет проточно с этажа на этаж, из-за чего невозможно подсчитать кол-во теплоносителя, потраченного на отопление конкретной квартиры. Отсюда вытекает и ещё один существенный плюс разводки труб отопления в полу – при необходимости вы или ваши соседи сверху (снизу) можете перекрыть отопление только своей квартиры в случае аварии или ремонта без ущерба для других. В то время как в стандартном варианте вам придется перекрывать весь стояк с первого по последний этаж. Причем, чтобы перекрыть стояк, придется уведомлять управляющую компанию (ЖЭК), в то время как с поквартирным отоплением в этом нет необходимости – достаточно выйти на лестничную клетку своего этажа и перекрыть кран.

Ещё одним существенным преимуществом системы является её ремонтопригодность. Срок службы труб из термостойкого пластика в два раза превышает срок службы обычных стандартных труб в стояках. В случае, когда необходима замена трубы, полы вскрывать не придется. Как раз именно этот момент многих и отпугивает. Срабатывает стереотип: если труба в полу – значит, рано или поздно придется этот пол разбивать, чтобы заменить поврежденный участок трубы. Вовсе нет. Все трубы, проходящие в полу, укладывают в специальном гофре (требование СНиП), благодаря чему замена поврежденной трубы происходит без вскрытия пола.

Также к преимуществам такой системы отопления можно отнести тот факт, что трубы, проходящие в полу, нагревают пол. Помимо горячих радиаторов, мы получаем теплые полы. Особенно прогрев ощущается, если в качестве напольного покрытия была использована напольная плитка (например, на кухне). Прогрев пола, конечно же, неравномерен - лишь там, где проходят трубы. Но ведь за эти «теплые полы» дополнительно доплачивать не придётся.

Ну и последним, наверное самым наглядным, преимуществом, будет то, что в квартире нет стояков, которые необходимо прятать или мириться с тем, что они будут портить внешний вид комнаты. Ведь в случае с напольной разводкой подающих и отводящих теплоноситель труб, мы имеем в комнате только сам радиатор, трубы от которого уходят в пол.

Единственным минусом системы является возможность её повреждения в ходе каких-то ремонтных работ. Необходимо достаточно осторожно сверлить пол. Конечно же, при устройстве напольного покрытия, будь то ламинат, плитка или ковролин – это и не потребуется. Но есть работы, связанные с устройством шкафов-купе, устройств дверных порогов, когда всё-таки возникает необходимость сверлить пол. Но, во-первых, трубы залегают на определенной глубине (не менее 4-5 см), во-вторых в управляющей компании можно попросить выдать вам схему разводки труб в полу, чтобы знать где именно эти трубы проходят (такие схемы там должны быть). Ну и в-третьих, в самом худшем случае, если вы всё же повредили трубу – её замена пройдет без вскрытия пола.

Также многие бояться, что труба, проложенная под полом, самопроизвольно может дать течь. Это практически исключено, так как перед заливкой пола в трубы подается вода под давлением в 12 атмосфер (рабочее давление в период отопительного сезона не превышает 6 атмосфер). И уже только после проверки труб на герметичность рабочие приступают к заливке пола. Другое дело, насколько качественно организация соблюдала технологию работ. В любом случае организация, проводившая работы, несёт ответственность и выполнять ремонт, если что, будет за свой счет.

На мой взгляд, преимущества напольной поквартирной системы отопления все же значительно перевешивают один единственный минус, который я описал чуть выше. Но окончательный выбор за вами. Надеюсь, статья оказалась для вас полезной. При копировании статьи или её частей ссылка на первоисточник и автора обязательна.

Один из наиболее важных аспектов в обеспечении здорового микроклимата в доме – устройство отопительной системы, и в частности, прокладка труб отопления. Долговечность всей системы зависит не только от качества материалов труб, но и от качества выполнения ее монтажа. В данной статье мы поговорим о видах прокладки труб, а также подробно остановимся на технологии скрытого монтажа.

Устройство внешних трубопроводов отопления

Основные виды прокладки труб для подключения к тепловой магистрали:

• Подземная прокладка.
• Надземная прокладка.

Прокладка труб в земле

Этот наиболее распространенный вид прокладки подразделяется на:

1. Канальную прокладку, которая дает возможность защиты труб от внешних воздействий. Каналы бывают:
   • Проходные, предназначенные для прокладки большого числа труб и обеспечивающие к ним быстрый доступ для ремонта и осмотра.
   • Полупроходные, которые устраиваются, когда доступ необходим редко.
   • Непроходные, применяющиеся для трубопровода одного типа: обратного или подающего.

1. Бесканальную прокладку, при которой значительно сокращаются объем земляных работ, сроки и затраты на строительство. Такая прокладка труб отопления в земле усложнят проведение ремонтных работ, но применение современных усиленных оболочек для трубопроводов способно гарантировать их надежность.

Способы прокладки отопительных труб

Независимо от типа применяемой трубопроводной системы (коллекторной, двухтрубной, однотрубной), прокладка труб может осуществляться такими способами:

1. Открытая прокладка, выполняемая по периметру стен (как правило, вдоль плинтуса).
2. Скрытая прокладка в стенах.
3. Прокладка труб отопления в полу.

Чаще большое значение при выборе способа прокладки и подводки труб к отопительным приборам играет фактор эстетики (возможность зрительного контроля состояния труб при открытой прокладке – реже). С технической стороны, при правильном монтаже, способ прокладки на надежность и работоспособность системы существенно не влияет.

Существует зависимость технологии прокладки от материала труб. Например, тепловое расширение стальных труб минимально, их можно при монтаже практически замуровывать. Вероятность их разрыва или деформации в конструкции мала.

Металлопластиковые трубы обладают абсолютно противоположными свойствами. Из соображений безопасности их необходимо защищать гильзами с диаметром, большим сечения трубы. Такая изоляция дает трубе для расширения дополнительное пространство и снижает теплопотери.

Открытая прокладка осуществляется при помощи специальных клипс, которыми трубы крепятся к стене. Как выглядит такая система в готовом виде, представлено на видео:

Скрытая прокладка отопительных труб

Плюсы и минусы скрытой прокладки

Несомненное достоинство такого способа то, что не нужно опасаться, что при дизайнерском оформлении помещения отопительные трубы не смогут гармонично вписаться в интерьер.

Недостатки скрытого монтажа:

• Трудоемкость.
• Наличие теплопотерь, так как даже при качественной изоляции труб, часть тепла затрачивается на прогрев конструкции, выполняющей одновременно защитные и декоративные функции.
• Сложность обслуживания, связанная с необходимостью демонтажа защитно-декоративных конструкций для доступа к аварийным участкам;
• Высокая цена, обусловленная потребностью в большем количестве материала.

Технология скрытой прокладки труб отопления

Монтаж разводки отопительных труб выполняют после установки всех радиаторов на стены. На период отделочных работ с радиаторов заводскую упаковку не снимают.

Этапы производства работ:

1. Подготовка, включающая выбор вида отопления. Для устройства системы с принудительной циркуляцией лучше всего подходит прокладка отопительных труб под полом или в стеновой конструкции. При естественной циркуляции нагнетающую трубу размещают за подвесным потолком, а спуски стояков и нижний трудопровод прокладывают в стене.
2. Разметка трубопровода, производящаяся на стенах.
3. Выполнение штробы. Сначала при помощи болгарки задаются ее границы, затем перфоратором выбивается сама штроба.

1. Прокладка разводки. Крепление труб отопления в штробе осуществляется клипсами.

Нужно помнить, что применение разъемных соединений, таких как соединения с разъемными гайками, цанговые для металлопластиковых труб, при скрытой проводке недопустимо.

1. Подключение трубопровода к отопительным приборам.
2. Опрессовка производится, согласно действующим нормам, под давлением.

При скрытой проводке заливку труб необходимо производить исключительно после гидравлического испытания (опрессовки) системы отопления.

1. Декорирование или замуровывание. Перед началом работ обязательно выполняется теплоизоляция труб. Декорирование может осуществляться такими способами:

• Штукатурка – заделка штробы раствором малой крепости из песка и цемента или штукатуркой на гипсовой основе.
• Трубы отопления в стене могут быть задекорированы гипсокартоном. Полоски гипсокартона вклеивают за счет гипсовой штукатурки. Полностью маскирует штробу последующая шпаклевка.
• Короба из гипсокартона, при выполнении которых не требуется повреждать стены. Их применяют достаточно часто, поскольку их использование избавляет от необходимости разрушения отделки при возникновении неполадок.

Заделка трубопровода должна выполняться только когда вся система отопления находится под давлением, что эмулирует ее «поведение». Произведение необходимых корректировок позволяет добиться минимального воздействия деформационных сил на декоративную отделку.
