Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.

Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.

Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.

В чем преимущества инфракрасных полов

Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.

Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:

1. Возможность плавной регулировки температурного режима . Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
2. Нет необходимости в дополнительной стяжке . Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.

Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.

Преимущества пленочного теплого пола:

• равномерное распределение тепла по всему помещению;
• эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
• температура нагрева пленки не превышает 30-40 о С, что не вредит ламинированным панелям;
• плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
• быстрое начало нагревания помещения;
• удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
• не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.

Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.

Принцип работы пленочного инфракрасного пола

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м 2 . Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м 2 , которая способна нагреваться до 40-45 о С, поскольку больший нагрев нежелателен для данного покрытия.

Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.

Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.

Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.

Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.

В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.

Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.

Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

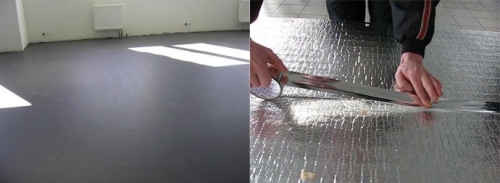

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.

Укладка нагревательной пленки

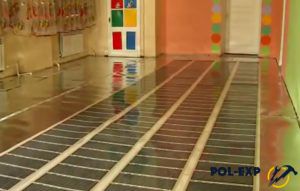

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

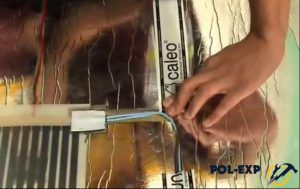

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Покрытие пола ламинированными панелями выбирает большинство хозяев городских квартир и загородных построек. Данный материал очень практичный. Да и вполне доступный в плане стоимости. К тому же удачная имитация натуральной древесины придает уюта и комфорта любому помещению. Конечно, ламинат менее теплый, если проводить сравнение с натуральным деревом. Однако проблема эта легко решается при помощи организации системы теплого пола пленочного типа. О том, как делать теплый пол под ламинат и во сколько обходится данная установка, расскажет статья.

Ламинированные панели состоят на 90% из дерева. Во время нагрева, влажность дерева уменьшается. Поэтому многих хозяев интересует, можно ли класть теплый пол под ламинат, и если можно, то под какой именно. Данный вопрос особенно актуален в семьях с маленькими детьми. Ведь малыши любят бегать по полу босиком. И так хочется уберечь их от различных заболеваний.

Укладывать ламинат на теплый пол можно. Главное – соблюдать определенные условия во время монтажа. Немаловажное значение имеет и выбор типа нагревательной конструкции. Так можно использовать инфракрасный и кабельный теплый пол под ламинат, но какой лучше всего, еще предстоит разобраться. Каждый из названных типов полов отличается определенными особенностями. Но существуют общие для всех преимущества.

К преимуществам относятся:

• Равномерный прогрев помещения.
• Отсутствие циркуляции пыли.
• Эффективная работа системы.
• Эстетичный внешний вид. Нагревательные элементы спрятаны под напольным покрытием, поэтому не портят интерьер квартиры.

Больше всего для ламината подходит нагревательная конструкция пленочного типа. Изделие представляет собой пленку. Она достаточно тонкая. На пленке расположен токопроводящий материал в виде полос. Монтируется пленка на подложку. Продается подложка для ламината под либо электрический пол, в любом специализированном магазине. По стоимости изделие вполне доступное. Стяжка при этом не требуется. Пленочный пол очень экономичен в эксплуатации. Прогрев осуществляется быстро.

Пленочный пол отличается следующими преимуществами:

Сегодня в продаже можно встретить ламинат с уже встроенной системой теплого пола инфракрасного типа. Правда, цена подобных моделей высокая. В виду чего приобрести конструкцию могут далеко не все. Но перед тем как положить теплый пол под ламинат, надо знать, какой именно материал использовать. Ведь далеко не все разновидности ламината хорошо переносят контакт с нагревательной системой. Производители учли это и разработали специальную технологию изготовления ламинированного покрытия. Такие панели идеально подходят для любых типов теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая находится либо на коробке, либо в инструкции к изделию.

Особенности монтажа

На вопрос, можно ли укладывать ламинат на теплые полы, ответ был дан. А вот как провести монтаж конструкции своими силами, и возможно ли это? При наличии определенного уровня знаний, минимального набора инструментов, самостоятельная установка – задача вполне осуществимая. Но крайне важно соблюдать определенную технологию, придерживаться правил. Надо отметить, что установка теплого пола под ламинат не нуждается в бетонной стяжке. А это существенно облегчает работу.

Итак, монтаж теплого пола под ламинат проводится следующим образом:

Таким образом, работы по оборудованию теплого пола несложные и вполне выполнимые своими силами.

Зная, как класть теплый пол под ламинат, можно создать эффективную, качественную систему теплоснабжения и при этом сэкономить финансовые средства.

Чтобы свести температурные колебания к минимуму, желательно систему оборудовать терморегулятором. Также нужно отметить, что при покупке нагревательной конструкции к изделию в обязательном порядке идет инструкция. Поэтому купив пленочный теплый пол под ламинат инструкция должна быть внимательно прочитана перед проведением работ по монтажу.

Обзор цен

Сегодня выбор очень разнообразный. На рынке можно купить электрический теплый пол под ламинат как импортного производства, так и отечественного. Спроектировать систему теплоснабжения на основе теплого пола в коттедже обойдется в сумму примерно 13000-20000 рублей. Сама установка стоит от 800 и до 1000 рублей за метр квадратный. Если нужен теплосчетчик, то придется заплатить еще 10000 рублей.

Зависит цена на электрические теплые полы под ламинат от качества изделия, фирмы-производителя. Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена на ламинат для теплого водяного пола китайского производства обойдется дешевле. Но и качество изделий с низкой стоимостью тоже будет низким. А качество – это очень важный параметр, от которого зависит надежность и долговечность нагревательной конструкции. Поэтому экономить не рекомендуется. Желательно покупать изделия известных компаний.

Сегодня российский рынок предлагает фирм-производителей из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции, которая представлена на рынке, — это корейские изделия. Так хорошим спросом пользуются сверхтонкие нагревательные пленки компании RexVa, которые выпускаются под торговой маркой XiCA. Неплохо зарекомендовала себя и продукция корпорации Seggi Century. Изделие известно под маркой Heat Plus. Системы указанных фирм отличаются высоким качеством, приемлемой ценой. Обеспечивают равномерный и качественный обогрев. Что касается полов английского и американского производства, встречаются они крайне редко. И, как правило, это китайские подделки.

Выводы

Таким образом, теплый пол сегодня выбирает большинство хозяев, планирующих создать эффективную систему теплоснабжения дома.

Финишное покрытие может использоваться разное.

Но чаще всего потребители предпочитают ламинат, линолеум. Многих интересует, можно ли сделать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле, все зависит от выбранного типа теплого пола и используемой марки ламината. Монтаж пленочного пола проводится достаточно просто. Работа облегчается тем, что не требуется стяжка. Поэтому укладку можно выполнить своими руками, сэкономив таким образом немало финансовых средств.

Популярность полов из ламината объяснить легко – они красивы, долговечны, прочны и просты в монтаже. Однако не все так хорошо, как могло бы быть. Ламинат, хоть и может быть похож на дерево по фактуре и расцветке, все-таки не обладает достаточной теплоемкостью и может казаться холодным при передвижении по нему. Потому многие владельцы квартир и домов, особенно проживающие на первых этажах, всерьез озабочены подогревом пола. Инфракрасный теплый пол под ламинат может стать оптимальным вариантом решения проблемы холодного пола.

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

На заметку! Углерод имеет довольно высокий показатель теплопроводности, за счет чего потребление электроэнергии можно значительно снизить. Именно поэтому инфракрасные полы можно назвать довольно экономным вариантом обогрева для полов. По крайней мере, расходы на коммунальные услуги в этом случае гораздо ниже, чем при использовании обычных электрических или водяных полов.

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Внимание! Производить отрез пленки в не обозначенном специальной маркировкой месте строго запрещено! Это выведет из строя полотно и оно работать не будет.

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м 2 . Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м 2 . Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

Преимущества использования пленочного обогрева

ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:

• оптимальное и равномерное распределение температуры по всей площади пола;
• экономность;
• оптимальный уровень температуры пола – в пределах 45 градусов;
• быстрый прогрев поверхности;
• простота монтажа и ремонта;
• отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
• длительный срок бесперебойной работы.

Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов , но вложения будут полностью оправданы, если учесть все достоинства системы.

Какой выбрать ламинат для теплых полов ИК?

Перед тем как окончательно остановить свой выбор именно на инфракрасном типе подогрева полов, необходимо изучить информацию о том, какой ламинат может без вреда для себя укладываться поверх этого типа нагревателей. Подходящий материал должен иметь специальную маркировку в виде «змейки». Именно это обозначение и сообщает будущему владельцу теплого ламинированного пола о том, что ламинат подходит для обустройства системы подогрева.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования. Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору.

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

На заметку! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб, закрепленный на стене.

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

На заметку! Не стоит беспокоиться, что нагрев пола будет недостаточным, если пленка будет лежать не на всей поверхности пола. Дело в том, что для оптимального подогрева достаточно, чтобы нагреватели закрывали всего 40-60% основания комнаты.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров.

Совет! Чтобы бетонное основание меньше пылило, его рекомендуется обработать грунтовочной смесью, хотя процедура эта необязательна.

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид	Характеристика
	Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.
	Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

На заметку! Если повредить одну иди несколько полос обычного ИК пола, то в месте их расположения он прогреваться не будет. Однако при использовании пленки со сплошной полосой карбона, пол будет прогреваться так же равномерно, даже если был поврежден. Просто в месте пореза или обрыва материал будет чуть прохладнее, но греть продолжит.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото	Описание действий
	Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.
	На стене выбирается место, где будет располагаться терморегулятор.
	Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.
	Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.
	Стыки теплоотражателя проклеиваются скотчем.
	ИК пленка располагается на теплоотражателе так, чтобы медная полоса была внизу.
	Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.
	Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.
	Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.
	Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.
	Клемма зажимается плоскогубцами.
	Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.
	Провода вставляются в клемму и фиксируются при помощи плоскогубцев.
	Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки. Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.
	Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.
	Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.
	Вырезы на теплоотражателе делаются также под контакты и провода.
	Все провода в углублениях заклеиваются скотчем.
	На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.
	Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.
	ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.
	Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Цены на ИК теплый пол пленочный

инфракрасный теплый пол

Видео – Монтаж теплого пола под ламинат

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

• влажность в помещении, где производятся работы, должна быть не более 60%;
• монтаж ИК полов производится при температуре 0 градусов и выше;
• термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
• если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
• термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
• если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия. Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

К плюсам применения под ламинат именно инфракрасного пола относится:

• обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
• отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
• сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.

Схема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

• электрическая проводка;
• непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
• датчики температуры;
• зажимы для крепления;
• регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
• изоляция.

Состав инфракрасного пола
Пленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

• нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
• допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
• нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.
Схема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

• непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
• электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
• терморегулятор;
• специальная пленка с теплоотражающим эффектом;
• битумная изоляция;
• контактные зажимы;
• двусторонний скотч;
• подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей. Все что нужно, для подключения теплого пола
Лист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

• стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
• при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
• важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
• производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.
Выравнивание пола
Монтаж термостата
Укладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

• все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
• монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
• на шину из меди зажимаются контакты обычными плоскогубцами;
• в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
• все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
• выполняется установка датчика температуры, причем он фиксируется также изоляцией;
• в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.
Крепление инфракрасной пленки
Крепим зажим к медной муфте - прижмите зажим пассатижами так, чтобы не допустить искрение
Изоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.
На инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

• поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
• непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
• все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
• укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.
Укладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

• одностороннее - в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
• двустороннее - здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Правильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

• перед работой основание пола не очищается от мусора и пыли;
• имеются значительные перепады и неровности;
• отсутствие теплоотражающего материала;
• разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
• во время укладки медная полоска располагается вверху, а не внизу;
• установка терморегулятора в труднодоступном месте;
• плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Отопление дома - один из важнейших вопросов, к которому стоит отнестись очень серьезно. Ведь в дальнейшем, благодаря качественному отоплению и будет зависеть уют в холодные поры года. Утеплив стены, потолки и установив обогревающую систему, стоит, как следует отнестись к утеплению пола. На данный момент одним из самых эффективных и экономичных методов является пленочное утепление под ламинат. Благодаря своей конструкции, этот вид утепления не требует подготовительных работ для монтажа, что является важной частью работы в укладке кабельного подогрева. Здесь все намного проще и надежнее, так как вместо кабеля используется специальная термопленка.

Способы установки электрического теплого пола

Зачастую пользуются тремя видами установки теплых электрических полов:

1. Укладывание прямо под напольным покрытием (пленочный пол);
2. Монтаж в слой стяжки, а после укладка напольного покрытия;
3. Установка теплого пола на верхней части стяжки под плитку.

Укладка под напольным покрытием - это хороший метод, когда нет необходимости по замене стяжки. Его конструкция позволяет без дополнительных работ осуществить укладку под линолеум или ламинат. Монтаж в слой стяжки зачастую применяется для обогрева на кухне, лоджии и в ванной, устанавливая кабельный теплый пол. Под систему залаживается слой гидроизолирующего утеплителя, а сверху небольшой слой стяжки. Если это двух этажное здание и на первом этаже утеплительные работы пола произведены, то необходимость стяжки и теплоизоляционного слоя не обязательна. Плитка и слой плиточного клея являются отличными защитниками нагревательных элементов, но стоит обратить внимание на инструкцию перед выполнением работ, чтобы убедится о возможности такой укладки.

Виды и преимущества пленочного пола под ламинат

Если несколько лет назад о системе инфракрасного пленочного теплого пола были знакомы немногие, то сегодня она обрела огромную популярность.

Данная система обогрева работает на основании инфракрасного излучения, которое является безопасным даже для таких чувствительных материалов как ламинат и прочие покрытия из дерева.

На сегодняшний момент существует два типа теплого пленочного пола:

1. Биметалический - тонкая полиуретановая плёнка, внутри которой заложено двухслойное запатентованное соединение. Верхний слой - это сплав меди с добавками, а нижний слой - сплав алюминия с наличием добавок.
2. Углеродный - резистивный элемент, включающий в себя два рабочих слоя лавсановой пленки, тепловые элементы которых соединены параллельным и последовательным методом.

Данная разновидность пленки отлично применяется не только в половых работах, но и стенах. Ее эластичность и размеры (0.585 м×0.545 м) только способствуют упрощению для удобного и быстрого монтажа.

Плюсы пленочного теплого инфракрасного пола

• Быстрый и простой монтаж в среднем не занимает более 2-х часов
• Толщина пленки 3 мм никаким образом существенно не повлияет на высоту комнаты
• Надежность высокого уровня
• Не обязательные работы по заливке стяжки, так как пленочный теплый пол без проблем улаживается под линолеум, ковролин и ламинат
• Никак не влияет на влажность отапливаемой комнаты
• Способствует противоаллергическому эффекту
• Экономия электроэнергии до 20% по сравнению с другими системами отопления полов
• При необходимости переезда, легко демонтируется, что позволит сэкономить деньги и время, а также обзавестись на новом месте жительства теплым полом
• Ионизирует воздух

Необходимые материалы для установки теплого пленочного пола

В стандартном комплекте материалов для укладывания теплого пленочного пола имеется термопленка, которая скручена в рулон, комплект изоляции и электропроводки для зажимов контактных и сами зажимы. Следует также обзавестись терморегулятором с датчиком температуры.

Для улучшения тепловых свойств и долговечности конструкции, для устройства системы нужно приобрести дополнительные материалы:

1. Пленка полиэтиленовая
2. Двух - или односторонний скотч
3. Теплоотражающий материал

Подготовка основы для монтажа теплого пленочного пола под ламинат

При установке теплого пленочного пола нет необходимости в демонтаже старого покрытия. Это осуществляется только в том случае, если старое покрытие в дальнейшем не может выполнять свое физическое предназначение. Если же покрытие находится в хорошем состоянии, то его стоит очистить от возможных видов грязи и пыли. Допустимость перепада высоты соответствует высоте самой пленки, а это 3 мм. Настоятельно рекомендуется воспользоваться для проверки поверхности на неровности уровнем. Обнаружив неровности поверхности их желательно выровнять, а затем высушить с помощью пылесоса. Только после всех этих выполненных работ можно переходить к самой установке инфракрасного теплого пола.

Площадь, которая будет заставлена мебелью или техникой, не утепляется, так как это неоправданно. Но если планируются часты смены обстановок или обновок мебели, то так правило обрабатывается вся комната. Не стоит забывать о мощности теплого пола, которая напрямую зависит от площади отапливаемого помещения. Чем больше помещение, тем меньше потребление мощности. В любом случаи во время выбора пленочного пола, консультант рассчитает нужное количество и необходимую мощность для оптимальной эффективности.

Укладка изоляции

Первоначальный этап - это укладка гидроизоляции, предназначенной для защиты системы теплого пола от влаги.

Следующий этап - это установка теплоизоляционного слоя, цель которого заключается в предотвращении тепловых потерь от излучения, которое направленно вниз, вследствие чего значительно снижается энергопотребление и повышается эффективность всей системы в целом.

Для таких целей можно использовать практически любой изоляционный материал. Его необходимо тщательно расправить и монтировать металлизированной стороной вверх, обклеивая при этом стыки скотчем.

Для ламината по мнению специалистов в качестве тепловой изоляции лучше всего подойдет вспененный материал толщиной не менее 3 мм.

Он может быть как отражающим, так и не отражающим, к примеру, пробковый. Эффективен и тот и другой, главное чтобы его толщина была в предельных нормах. Обычно отражающее покрытие изготавливают из лавсана. Стоит отметить, что фольговое покрытие является не достаточно качественным для инфракрасного теплого пола под ламинат, поэтому применять его в монтаже термопленки крайне не рекомендуется.

Для уменьшения тепловых потерь стыки подложки следует заклеить скотчем с металлическим напылением.

Определение и подготовка места для терморегулятора

Термостат выполняет функции управления показания температуры. Основные задачи терморегулятора основываются в следующем:

• установка базового уровня температуры;
• программирование периодичности подогрева;
• автоматизирование времени включения и выключения системы теплый пол.

Перед началом монтажных работ по установке инфракрасного теплого пола необходимо определится с местом расположения терморегулятора (оптимальным считают - 20 см от уровня пола), так как от этого зависит весь процесс крепления листов термопленки и размещения проводов.

После этого составляют схему установки теплого пленочного пола.

Укладка системы теплый пол

Монтаж термопленки производится непосредственно на теплоизоляцию по намеченной схеме.

Схема подключения пленочного теплого пола:

В утеплении всего пола помещения нет необходимости, теплый пленочный пол монтируется на полезных участках комнаты.

Полиэстеровую пленку укладывают:

• на 50% от всей площади пола мощностью 90-150 Вт/м2- если необходима система дополнительного обогрева, когда присутствует основной тепловой источник и предусмотрен только комфортный теплый пол;
• на 70-80% мощностью 150 Вт/м2- в случае создания основного обогрева, когда других источников тепла в помещении не предусмотрено.

Термопленку не следует устанавливать ближе, чем на 20 см от стены, и в местах размещения мебели для предотвращения перегрева, а в дальнейшем и порчи системы теплого пола. Запрещается также располагать пленку ближе, чем в 1 метр от сильных нагревательных приборов, к примеру, каминов.

Для правильного и максимально эффективного размещения термопленки ее можно разрезать ножницами по намеченным отметкам (в светлых местах, которые расположены между темными секциями). Стоит помнить, что максимальная длина полосы не должна превышать 8 метров.

Важно: запрещается какое-либо наложение отдельных частей пленки друг на друга.

Пленка может быть одно- или двухсторонняя. В первом варианте систему укладывают усиленной стороной вниз, во втором варианте - можно и той и другой.

Чтобы сократить длину проводов пленку следует монтировать по направлению к стене, где будет расположен в дальнейшем температурный регулятор.

Пленка укладывается медными сторонами контактов вниз, затем к краю медной полосы присоединяются зажимы, к которым далее подключаются провода.

Изоляция отрезанных участков пленки

В местах разреза пленочный пол имеет открытые участки меди и для избегания дальнейшей возможной его порчи эти места следует заизолировать. Для этих целей чаще всего используют битумную изоляцию. Отрезаем прямоугольную изоляционную пленку размером немного больше, чем обрабатываемая поверхность, и обклеиваем медные участки с обеих сторон. В пленке проделывают отверстия для размещения изолируемого участка путем его вдавливания и дальнейшего заклеивания скотчем. В тех местах, где будут крепиться провода, пока к изоляции приступать не нужно, так как следует изначально подсоединить зажимы из металла. Они крепятся следующим образом: одну сторону зажима необходимо аккуратно расположить между медной полоской и пленкой, после этого туго зажмите его плоскогубцами.

Организация проводки и ее тестирование

Подсоединение проводов

Провода пленочного теплого пола должны от центра уходить к району плинтуса, к стенке, что предотвратит опасность давления на них покрытия пола. Проводка должна проходить непосредственно под термопленкой, для этого в ней делаются отверстия, через которые и просовываются провода, которые в дальнейшем скрепляются скотчем. Стоит не забывать, что провода ни в коем случае не должны выступать за теплоизоляцию. Подсоединение их к зажимам производится параллельно: левые стороны крепятся только к левым, а правые - к правым соответственно. На концах провода снимается изоляция острым инструментом, затем скручивается и просовывается через отверстия зажима, после чего скрепляется плоскогубцами. После чего место крепления изолируется и крепится скотчем к пленке. Для удобства, чтобы не возникло путаницы изначально можно использовать два цвета проводки.

Подключение терморегулятора

Первоначально к обогревательной пленке, а именно к ее нижней стороне примерно в центре второй секции, подсоединяется хорошо изолированный температурный датчик. Он представляет собой небольшой градусник с головкой в виде полимерного элемента, который припаян к проводу.

Для самого датчика и его проводки к терморегулятору следует вырезать отверстия. В случае если провод должен быть изогнут, в пленке следует делать плавный поворот, чтобы в дальнейшем исключить поломку кабеля.

После того, как все работы по установке датчика и соединяемых проводов закончены, можно приступать к непосредственной установке терморегулятора. Желательно этот прибор подключать стационарно, однако допускается и устанавливание его при помощи розетки.

Как видно из практики, основное количество проводки лучше расположить под плинтусом.

Принцип подключения терморегулятора пленочного теплого пола такой же, как и у других типов электрического пола: с одной стороны в два контакта присоединяется термодатчик, с противоположной стороны крепятся провода от теплого пола, а в два контакта, расположенных в центре, вставляется проводка электрического питания. Провода заземления не присоединяются к контакту, а соединяются клеммой.

Тестирование системы

Перед началом работ по креплению ламината необходимо протестировать систему теплого пола. О качественной термопленке свидетельствует отсутствие искрения и перегрева отдельных участков.

Если какие либо дефекты не замечены, тогда следующий этап - это накрытие греющего пола дополнительным толстым слоем полиэтиленовой пленки (не менее 80 мкм), которая служить в качестве защиты от попадания жидкости на греющую систему, а вследствие и уменьшения износа термопленки в процессе ее эксплуатации. Она расстилается внахлест вдоль полос нагревательной пленки.

Укладка финишного покрытия

При укладке ламината следует быть крайне осторожными, дабы избежать повреждения термопленки.

При выборе ламината важно обратить внимание на его маркировку и возможность использовать в качестве укладки на теплые полы.

Процесс монтажа ламината достаточно прост. Изначально стыкуются боковые грани панелей, затем соединяется каждая новая полоса с предыдущей. Замки легко соединить, если производить этот процесс под небольшим углом. Если между плитами ламината присутствуют небольшие зазоры, устранить их можно с помощью легких ударов молотком сбоку. После монтажа ламината по всех площади комнаты крепится плинтус, в котором в местах вывода кабелей делаются отверстия.

Сразу теплый пол подключать к электричеству нельзя, нужно чтобы он прогрелся до комнатной температуры и только включать в электросеть.

• Стоит не забывать, что проводить монтажные работы по установке пленочного теплого пола следует при плюсовой температуре и при умеренной влажности, не более 60%.
• Перед тем, как подключать пленочный пол к сети, необходимо тщательно проверить изоляцию контактов и в местах отреза полотна.
• Термопленку в свернутом виде нельзя подключать в сеть.
• В случае если вы прокололи насквозь место термопленки, покрытое графитовым напылением, место пробоя следует заизолировать с обеих сторон.
• Запрещается укладывать теплый пол на влажную поверхность.
• Если вы случайно по неосторожности затопили пленочный теплый пол, то следует немедленно его выключить от электричества, а затем просушить естественным способом.
• Не забудьте зарисовать схему вашего пленочного пола, как показывает практика, это может понадобиться вам в будущем.
• Не ходите по уже готовому теплому полу в обуви.
• Датчик температуры теплого пола не замуровывайте, он должен подлежать легкой замене и контролю.
