Каркасная технология - это долгоиграющий тренд в Европе и Америке. Затраты на подготовку зданий минимальны. Это гораздо выгоднее, нежели покупать квартиру в городе. Каркасная технология адаптирована к климатическим изменениям, а значит, оптимально подходит для переменчивого русского климата. можно строить в сезон зимних заморозков и уже через несколько месяцев получить здание, полностью укомплектованное для проживания.

Ключевое преимущество каркасов - это грамотное весовое распределение. Вне зависимости от количества комнат весовая нагрузка на опоры распределяется гармонично. Именно поэтому нет необходимости сооружать массивный фундамент, тратиться на приобретение железобетонных блоков и аренду спецтехники для рытья котлована. Даже обычная насыпь, которая состоит из песка, щебня и цемента может зафиксировать и удержать арматурные и металлические опоры.

Какие существуют проекты домов без фундамента?

Получить информацию о том, какими бывают каркасные дома, проекты, фото и цены данных площадок можно на сайте профессиональных строительных организаций. Компетентная компания предлагает как набор готовых шаблонов и макетов, так и работает по индивидуальным заказам. Это важно, когда здание возводится на ограниченной территории, где требуется уместить большое количество помещений, но в то же время грамотно вписать строение в композицию приусадебного участка.

Коттедж без фундамента гораздо проще модернизировать. Речь идет о пристройках в виде веранд и беседок. Благодаря этому можно продолжить насыпь или соорудить обычный помост, что не станет дополнительной нагрузкой на фундаментные опоры. Это помогает создавать необычные решения и реализовать смелые архитектурные задумки.

При создании проектов для домов без фундамента отдельное внимание уделяется инженерной системе. В такой ситуации водопроводные и канализационные каналы либо выносятся наружу, либо изолируются непосредственно под домом. Это предупреждает серьезные затраты на ремонт в случае прорыва или деформации канализационных труб, что также говорит в пользу строительства каркасных домов без фундамента.

В статье мы рассмотрим столбчатый фундамент дома, опишем столбчато ленточный фундамент (столбчатый фундамент с ростверком). Расскажем в каких случаях наиболее применимо возведение столбчатого фундамента. Отдельными частями описаны устройство столбчатого фундамента, рекомендации и ошибки при установке столбчатого фундамента.

Общие сведения о столбчатых фундаментах.

Этапы подготовки и технология изготовления столбчатого фундамента и ленточного фундамента во многом схожи. Поэтому общие положения характерные для изготовления фундаментов (оценка грунтов, глубины промерзания, наличия грунтовых вод и коммуникаций, подготовительные работы, установка опалубки, заливка бетона, возможные ошибки при проектировании и возведении) в данной статье повторять не целесообразно. Для ознакомления с ними достаточно обратиться к статье .

Наряду с обзором всех вариантов столбчатых фундаментов остановимся на фундаментах из сборных бетонных и железобетонных блоков.

Столбчатый фундамент представляет собой систему столбов расположенных по углам и в местах пересечения стен, а также под тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки здания. Для создания условий совместной работы столбов, как единой конструкции, и повышения устойчивости столбчатых фундаментов, для избежания их горизонтального смещения и опрокидывания, а также для устройства опорной части цоколя между столбами делают ростверк (обвязочные балки, рандбалки).

Основной тип столбчатых фундаментов, применяемый в массовом строительстве, - это монолитные железобетонные фундаменты.

Как правило, расстояние между столбами составляет 1,5-2,5 м, но может быть и больше.

При расстоянии между столбами 1,5-2,5 м. Ростверк представляет собой рядовую армированную перемычку. При этом нельзя связывать в единое конструктивное решение пристраиваемые террасу, веранду, крыльцо. Эти помещения должны иметь собственный фундамент, то есть должны быть разделены деформационным швом, так как нагрузка от крыльца не сравнима с нагрузкой от стен дома, соответсвенно и осадка у них будет разной.

Подробнее о устройстве такого шва можно прочесть в теме .

При расстоянии между столбами фундамента больше 2,5-3 м ростверк выполняют из более мощной, так называемой, рандбалки. Рандбалка выполняется в виде монолитной или сборной железобетонной балки. Также она может быть металлической (двутавр, швеллер, профиль).

• под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными);
• под кирпичные стены, когда требуется глубокое заложение (1,6-2,0 метра, т.е. на 20-30 см ниже глубины сезонного промерзания грунта) и ленточный фундамент неэкономичен;
• когда грунты в процессе эксплуатации здания обеспечивают осадку столбчатого фундамента (при равных давлениях столбов на грунт) значительно меньше чем у ленточного;
• когда необходимо максимально исключить отрицательное воздействие на фундамент морозного пучения, т.к. столбчатые фундаменты менее подвержены этому явлению.

а - сборно-монолитные при расположении грунтовых вод в момент производства работ ниже подошвы фундаментов;

б - сборные при любом расположении грунтовых вод;

1. сборный железобетонный опорный столб со стержневым арматурным каркасом;

2. то же, с сердечником из стальной трубы;

3. то же, со стержневым арматурным каркасом и оболочкой из асбестоцементной трубы;

4. то же, с сердечником из стальной трубы и оболочкой из асбестоцементной трубы;

5. сборный опорный столб из стальной трубы;

6. засыпка вынутым грунтом;

7. опорная плита из монолитного железобетона;

8. опорная плита сборного железобетонного фундамента;

9. песчаная подушка.

Рассмотрим несколько моментов в пользу применения столбчатого фундамента:

• Если стоимость фундаментов других типов составляет 15-30 % от стоимости всего дома, то стоимость столбчатого фундамента составят не более 15-18 %.
• Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.
• Столбчатые фундаменты имеют еще одно положительное качество, которое заключается в том, что грунты основания под отдельно стоящими опорами работают лучше, чем под сплошными ленточными, вследствие чего и осадка под ними при равных давлениях на грунт значительно меньше, чем у ленточных. Снижение величины осадки дает возможность соответственно повысить давление на грунт на 20-25 % и, следовательно, уменьшить общую площадь фундамента.
• Самыми опасными силами, действующими на фундамент малоэтажных индивидуальных домов, являются силы морозного пучения. Поэтому почти все приводимые варианты устройства фундаментов рассматриваются с точки зрения их строительства на пучинистых грунтах. Принято считать, что при строительстве на пучинистых грунтах глубина заложения фундаментов должна быть ниже расчетной глубины сезонного промерзания. Однако для малонагруженных фундаментов небольших домов силы пучения обычно превосходят суммарную нагрузку от дома, действующую на фундамент, вследствие чего и происходят различного рода деформации.

Поэтому при строительстве на пучинистых грунтах домов без подвалов лучше сооружать малозаглубленные или незаглубленные фундаменты. Поясним их отличия.

1. Малозаглубленными считают фундаменты с глубиной заложения 0,5-0,7 нормативной глубины промерзания. Например, при нормативной глубине промерзания 140 см глубина малозаглубленного фундамента составит 140x0,5=70 см.
2. Незаглубленные фундаменты - считаются такие фундаменты, глубина заложения которых составляет 40-50 см, и составляет в среднем половину или треть глубины промерзания.

При большой глубине промерзания в пучинистых грунтах эффективны анкерные столбчатые железобетонные монолитные либо сборные фундаменты. На такие фундаменты незначительно влияние сил морозного пучения, действующих на боковую поверхность, так как столбы выполняют с минимальным поперечным сечением. Если фундамент возводят из камня, кирпича, мелких блоков, монолитного бетона без армирования, его стены необходимо делать сужающимися кверху, это позволит сэкономить материал и равномерно распределить нагрузку от стен.

Дополнительными мерами уменьшения влияния сил морозного пучения могут быть: покрытие боковых поверхностей фундамента материалами, уменьшающими трение грунта, такими материалами служат битумная мастика, пластические смазки (синтетический солидол “С”, ЦИАТИМ-201, БАМ-3, БАМ-4), кремнийорганические соединения, эпоксидные смолы, фураново-эпоксидная композиция, полимерные пленки а также утепление поверхностного слоя грунта вокруг фундамента. Целесообразность и варианты такого утепления изложены в вопросе .

Условия, при которых столбчатые фундаменты применять не рекомендуется:

• в горизонтально подвижных грунтах и слабых грунтах, так как их конструкции присуща недостаточная устойчивостью к опрокидыванию. Для погашения бокового сдвига требуется жесткий железобетонный ростверк (его устройство сведет на нет экономию средств на разнице между столбчатым и ленточным).
• Ограничено их применение на слабонесущих грунтах (торф, просадочные породы, водонасыщенные глинистые и др.) и при строительстве домов с тяжелыми стенами (массивные кирпичные толщиною более 510 мм, железобетонные типовые плиты и блоки);
• Если у Вас ограничены финансовые возможности или временной период по устройству цоколя. Если при ленточном фундаменте цоколь образуется как будто сам собой, то при столбчатом заполнение пространства между столбами стеной (забирка) - сложное и трудоемкое занятие;
• Не рекомендуется устраивать столбчатые фундаменты также в зонах с резким перепадом высот (перепад высот на участке под фундамент от 2,0 м и больше).

Рассмотрим, из каких материалов может выполняться солбчатый фундамент, в зависимости от конструкции дома (прежде всего его массы и этажности):

• Каменный фундамент делают из бутового камня или камня-плитняка средних размеров. Желательно подбирать камень одного размера, и чем он площе, тем лучше.

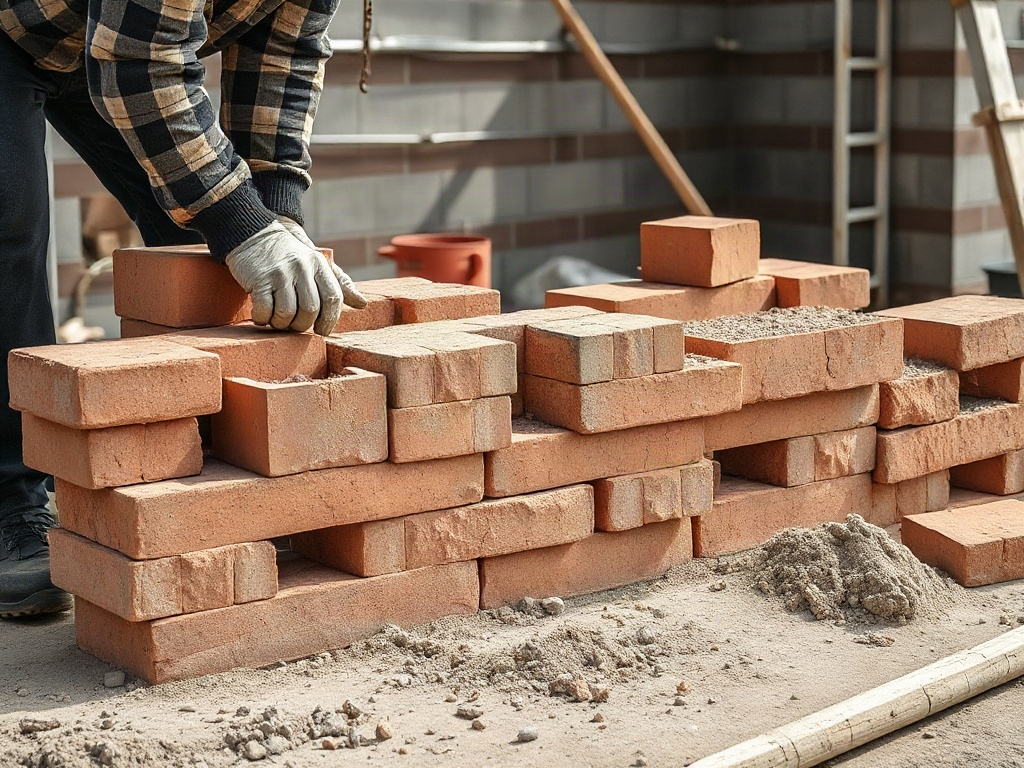

• Кирпичные фундаменты желательно делать из хорошо обожженного красного кирпича (черного цвета), лучше железняка. Плохо обожженный кирпич быстро разрушается.
• Бетонные фундаменты выполняются из тяжелого бетона марок В15-В25;
• Бутобетонные;
• Монолитные железобетонные (монолитный фундамент имеет повышенную прочность, обладает самым высоким сроком эксплуатации - до 150 лет);
• Готовые сборные бетонные и железобетонные блоки. При сборном варианте столбы изготовляются отдельно и монтируются во время установки.
• асбестоцементные или металлические трубы, заполненные бетонной смесью.

• бетон и бутобетон - 400 мм;
• каменная кладка - 600 мм;
• кирпичная кладка выше уровня земли - 380 мм, а при перевязке с забиркой - 250 мм;
• из бута - 400 мм;

Фотография столбчатого фундамента для небольшого частного (дачного) дома.

Сведения о глубине закладки опор столбчатого фундамента

Необходимо обратить внимание на три основных момента при определении глубины закладки столбчатого фундамента:

• глубина промерзания почвы в вашем районе, в котором осуществляется строительство дома;(Лучший вариант это заложить столбы ниже глубины промерзания грунта, таким образом исключить деформации фундамента). .
• определение вида и состава грунта (Неподвижный грунт или подвижный, глинистый или песчаный. Наилучшим грунтом может служить песок, так как вода уходит через него моментально и он обладает высокой несущей способностью, на илистых и торфянях грунтах строить нельзя, необходимо устраивать частичную или полную замену грунта на песчаный);
• уровень расположения грунтовых вод (есть ли поблизости водоем, речка, если есть это свидетельствует о наличие высокого уровня грунтовых вод, необходимо делать гидроизоляцию или дренаж)

Эти факторы должны обязательно учитываться в заказанном Вами проекте дома.

Так же при расчете глубины закладки фундамента проектировщику следует учитывать не только природные влияния на фундамент, но и следующие показатели:

• вес будущего дома;
• вес опор фундамента;
• вес мебели в доме и количество людей, которые будут проживать в данном доме;
• сезонные, временные нагрузки (снег).

Желательно обратиться к проектировщику, который обладает всеми необходимыми данными для проведения подобных расчетов (уровень грунтовых вод в вашей местности, глубина промерзания, структура грунта и т.п.). Ценность участия проектировщика в процессе проектирования заключается в том, что он посчитает глубину заложения фундамента с абсолютной точностью (без лишнего запаса по глубине). Это позволит Вам получить экономию строительных материалов, финансовых средств без ущерба для качества и безопасности дома.

Устройство столбчатого фундамента

В данном разделе мы рассмотрим технологию строительства монолитного железобетонного столбчатого фундамента как наиболее распространенного вида в частном строительстве.

1. Подготовительные работы

Работу надо начинать с очистки строительной площадки. Для этого надо срезать растительный слой, желательно не менее 2,0-5,0 метров в каждую сторону от планируемого расположения фундамента. Толщина его составляет 10-30 см, и под основание фундамента он не пригоден. Этот грунт нужно срезать и переносить в огород или сад.

Если под срезанным слоем грунт состоит из песка вперемешку с мелким камнем (гравелистый песок, песок крупной или средней зернистости), то он используются в качестве основания фундамента вне зависимости от влажности, уровня грунтовых вод или глубины промерзания.

Если встречаются глинистые грунты (глины, суглинки, супеси), то необходимо устройство песчанно-гравийной подушки. Толщина подушки зависит от геологических характеристик грунтов.

Если под срезанным слоем Вы обнаружите торфяные или илистые грунты, то необходимо проведение полной замены основания, в таком случае нужна консультация геолога по составу и устройству искусственного основания.

Со строительной площадки убирается мусор и все посторонних предметы.

После того как строительная площадка очищена, производят ее горизонтальную планировку. Снимаются бугры, подсыпается грунт в имеющиеся ямы. Контроль горизонтальности участка осуществляют уровнем, который устанавливают на 2-2,5 метровую ровную доску или рейку. Подготовка заканчивается завозкой и складированием строительных материалов на участок.

2. Разбивка фундамента

Разбивка плана дома на участке состоит в том, что с чертежей переносят на земельный участок и закрепляют оси и основные размеры фундамента.

Перед разбивкой фундамента дома по его периметру устанавливают столбы (обноску), на расстоянии 1-2 м от здания. К столбам со стороны будущих стен дома и параллельно им прибивают по уровню деревянные доски или рейки, на которых отмечают размеры отдельных деталей котлована (траншей и ям) и самого фундамента и будущих стен. Точность разбивки осевых линий контролируется точным измерением расстояний рулеткой. Обязательно надо проверить углы прямоугольного или квадратного фундамента, они должны быть строго прямыми под 90 градусов. Обязательно проверьте теодолитом отметку низа траншеи, по крайней мере, по углам дома и в точках пересечения лент. Она должна соответствовать проектной (то есть если Вы решили заглублять фундаменты на 1,4 м, то низ траншеи должен быть на 1,4 м ниже отметки нуля дома).

Проверьте правильность выноски осей, их пересечения, углы должны быть строго такими, как на плане дома.

Как уже говорилось выше, столбы должны быть под каждым перекрестием стен.

Подушка обильно поливается водой и трамбуется, ручной трамбовкой. Для того чтобы из заливаемого бетона не ушла вода, на подушку укладывается полиэтилен или рубероид.

4. Установка опалубки

Для изготовления опалубки применяют струганные с одной стороны (струганная часть устанавливается лицом к бетону) доски любых пород дерева, толщиной 25…40 мм и шириной 120…150 мм. Пиломатериалы для опалубки должны иметь влажность до 25 %. Широкие доски для опалубки, как правило, не годятся, так как при их монтаже появляются щели. Можно также использовать древесно-стружечные плиты, металлические конструкции, водоупорную клееную фанеру.

Деревянная опалубка предпочтительнее, чем металлическая, так как она легче и имеет меньшую силу сцепления с бетоном. К недостаткам деревянной опалубки надо отнести возможность ее деформации, гигроскопичность. Опалубку устанавливают вплотную к стенам ямы, строго перпендикулярно подошве фундамента, проверяя это отвесом.

В отдельных случаях, если стенки ямы сухие и не обваливаются, бетон можно заливать без опалубки. При этом по периметру прокладывают полиэтилен, чтобы вода не ушла из бетона.

Также в виде опалубки можно применить асбестовые, керамические, железные трубы. В зависимости от конструкции здания могут применяться трубы с внутренним диаметром от 100 мм и больше. Бетон заливается непосредственно в трубы, и они остаются в земле вместе с фундаментом.

При монтаже деревянной опалубки, необходимо помнить, что доски должны быть сырыми, для чего их хорошо смачивают. В противном случае (сухие доски) будут впитывать воду, что отрицательно сказывается на прочностных свойствах бетона.

Если имеется возможность использовать готовые щитовые опалубки то это плюс. Такие опалубки имеют большое количество вариантов их установки, что весьма удобно при сооружении фундаментов с большим количеством углов. Щиты инвентарной опалубки бывают жесткими и гибкими, длина их может от 0,5 до 3 м.

5. Установка арматуры

Столбы армируются продольной арматурой диаметром 10-12 мм с обязательным устройством, через 20-25 см хомутов диаметром 6 мм Устанавливаются они вертикально и обхватывается хомутами или отожженной проволокой чтоб исключить их расхождение в бок. Желательно обеспечить выход арматуры над верхом фундамента (как показано на рисунке) на 10-20 см, чтобы потом к ним можно было приварить арматуру монолитного ростверка.

Фотография армирования столбчатого фундамента.

6. Подача бетона

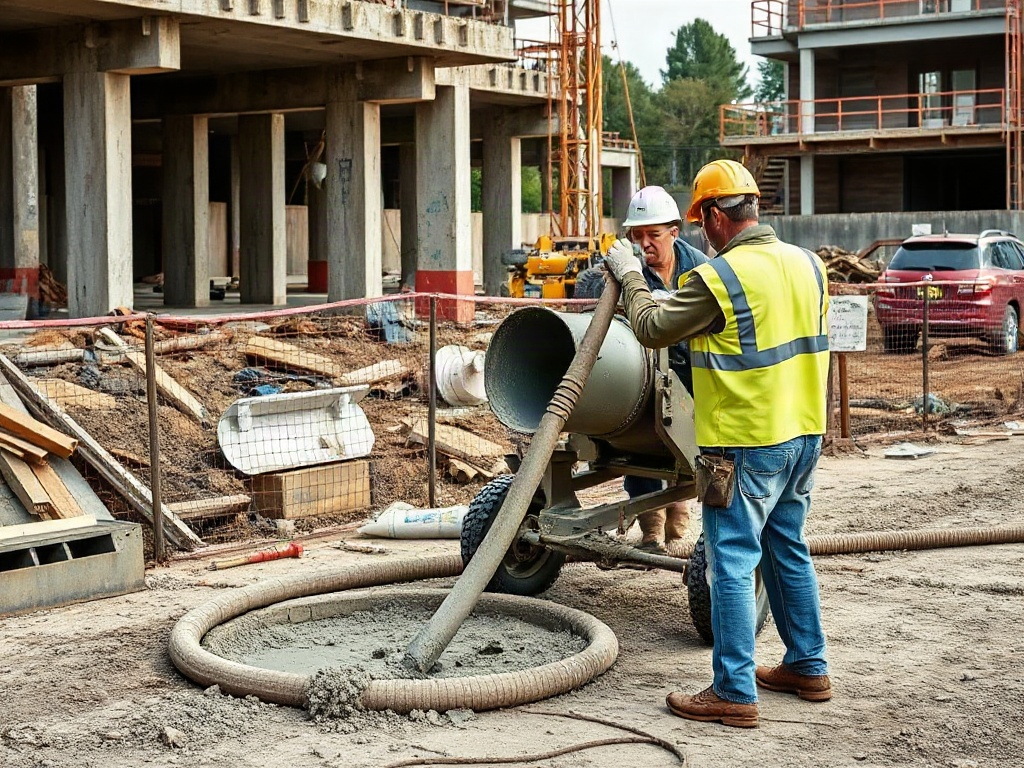

Тут все также как и в ленточных фундаментах, бетон укладывают слоями 20-30 см с вибрированием ручными вибраторами.

Фотография подачи бетона в опалубку столба.

7. Устройство ростверка

Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки.

После окончания устройства столбчатых фундаментов проверяют отметки верха столбов и при необходимости выравнивают цементным раствором состава 1:2. После этого приступают к устройству сборного, сборно-монолитного или монолитного железобетонного пояса (ростверка).

Устройство монолитного пояса обеспечит надлежащую продольную жесткость и устойчивость фундамента. До начала устройства пояса необходимо сборные перемычки надежно соединить между собой. Для этого монтажные петли крест-накрест связывают проволочной скруткой или соединяют с помощью сварки обрезки арматуры диаметром 8-10 мм. Затем по верху перемычек устраивают опалубку и устанавливают арматурный каркас, укладывают бетонную смесь М200.

Фотография устройства ростверка столбчатого фундамента.

Поверхность бетона выравнивают и закрывают любым гидроизоляционным материалом для предохранения от атмосферных воздействий. После набора прочности и устройства гидроизоляции можно приступать к монтажу плит перекрытий.

8. Устройство забирки

При устройстве столбчатых фундаментов для утепления подпольного пространства и предохранения его от мусора, снега, влаги, пыли, холодного воздух и т.п. устраивается забирка, ограждающая стенка между столбами. Забирка может быть выполнена из различных материалов, чаще всего из камня или кирпича.

Для устройства забирки между опорами столбчатого фундамента необходимо сделать бетонную стяжку, которая будет служить для нее основанием. Бетонная стяжка не имеет заглубления, кладется на песчаную подушку, которая имеет заглубление от 15 до 20 см. Для устройства бетонной стяжки вам потребуется опалубка и каркас из арматуры, для исключения возможного разрыва стяжки из-за подвижек грунта.

Укладывают забирку на бетонную стяжку. Как и в цоколе, в забирке делают технологические окна для подвода различных коммуникаций. С опорами забирку не связывают, так как неравномерная осадка может привести к образованию трещин.

Высота забирки должна быть не менее 40 см. От высоты забирки зависит степень воздействия влаги на стены дома, чем выше забирка, тем меньше воздействие влаги на стены дома. Так же дом с низким цоколем выглядит приземистым, визуально может показаться, что такой дом не имеет фундамента и построен прямо на земле, а вот дома с высоким цоколем выглядят куда более привлекательными и надежными. В таком случае, высота опор должна соответствовать высоте цоколя. Более подробно об устройстве цоколя можно ознакомиться в статье

9. Гидроизоляция фундамента

Гидроизоляцию фундамента можно произвести одним из следующих способов:

• на верхнюю часть опор и забирки наносите слой битума. На этот слой укладываете полосу рубероида и вновь наносите слой битума, после чего укладываете еще одну полосу рубероида;
• на верхнюю часть опор и забирки, наносите слой раствора цемента, в котором соотношение цемента к песку идет в пропорции 1:2. После того, как вы выровняли раствор, посыпьте его поверху сухим цементом - толщина слоя от 2 мм до 3 мм. Дав цементу «схватиться», укладываете полосу рулонного материала (рубероид или толь).

Как выполнить такую гидроизоляцию, и какими материалами, можно прочесть в статье .

Важные моменты при строительстве столбчатого фундамента

• При устройстве фундаментов на пучинистых грунтах необходимо иметь четкое представление о том, что строительство дома и ввод его в эксплуатацию должны осуществляться в один строительный сезон. Фундаменты, возведенные на пучинистых грунтах и оставленные на зимнее время без нагрузки (без стен, перекрытий и крыш), могут деформироваться. Это справедливо для всех видов фундаментов, но особо важно для столбчатых, так как каждый столб ведет себя как отдельные фундамент (из-за отсутствия единого жесткого остова в отличии от ленточного или плитного). Осадку каждый столб дает свою, что в дальнейшем (после морозов - весной) может усложнить устройство ростверка и стен.
• Непредвиденные деформации могут произойти и в том случае, когда построенный дом в зимнее время не эксплуатируется и не отапливается, а глубина заложения фундамента была рассчитана на тепловой режим отапливаемого дома. Благоприятным временным периодом закладки фундамента считается, тот отрезок времени, когда почва «отошла» от мороза и грунтовые воды сошли на нижние пласты. Это могут быть летние месяцы и начало осени.
• В том случае если вы сделали опоры столбчатого фундамента из монолитного бетона, то тут следует знать, что «готовность» бетона достигается по истечении 30 дней. Весь период «созревания» на бетонные опоры не следует делать никаких нагрузок, а так же стоит позаботиться о том, чтобы верхний слой бетона не пересыхал. Для этого вы можете укрыть его пленкой или рубероидом. Для равномерного схватывания бетона, время от времени опоры следует смачивать водой (два или три раза в неделю, это зависит от погодных условий).
• Для приготовления бетона, вам лучше всего использовать цемент марки М400. Для наполнителя бетона можно использовать мелкий гравий и крупнозернистый песок.

  Пример расчета компонентов для приготовления бетонной смеси:

  • цемент 20 кг;
  • песок 50-55 кг;
  • гравий* (щебень) 80-85 кг.
  Вода добавляется из расчета, чтобы бетонную смесь можно было легко укладывать - но не заливать!
• Если состав бетонной смеси будет слишком жидким или же наоборот слишком густым, то прочность бетонной конструкции снижается на 25% от прочности такой же конструкции, при изготовлении которой были выдержаны все требования пропорциональности компонентов.

Какие ошибки могут возникнуть при закладке фундамента и как их избежать

Многие застройщики, решившиеся самостоятельно построить дом, часто допускают ряд ошибок при закладке фундамента, которые приводят к различной степени повреждений фундамента и стен дома. Эти ошибки можно систематизировать следующим образом:

1. Коварным дефектом фундамента, является неравномерность его проседания. Это может возникнуть по ряду причин, к которым можно отнести:
   • не правильно выполнен расчет глубины закладки фундамента;
   • опоры имеют разную величину заглубления.
   • Нагрузка на опоры фундамента неравномерна.

   Для исключения подобного явления, надо выполнить точный расчет планомерного распределения нагрузки на фундамент. Не забывайте учесть нагрузку на фундамент при надстройке второго уровня дома (например, возведения мансарды);

2. Использовался материал низкого качества - не та марка цемента, песок который содержал примесь глины и т.д. Или материал, например цемент, имеет длительный срок хранения (надо напомнить, что при хранении полгода его марка снижается на 25 %, а при хранении год и более на 35-50 %);
3. Не правильно произведена оценка несущих свойств грунта.

   Избежать этих ошибок поможет правильно выполненный проект специалистами и постоянный контроль строительства Вами или независимым экспертом.

Ориентировочная стоимость столбчатого фундамента

Примечание от редакции: Цены в данной статье приведены на май 2009г. Будьте внимательны.

Стоимость столбчатого фундамента определяется технологией укладки фундамента и глубиной его заложения и состоит из следующих составляющих:

Цены на укладку фундамента:

• устройство песчаного основания толщиной 100 мм - 80-100 грн/м2 (или 10-13 дол. США);
• устройство основания из щебня (в зависимости от фракции) - 80-100 грн/м2 (или 10-13 дол. США);
• устройство бетонной подготовки (при толщине 10 см);- 100-120 грн/м3 (или 13-16 дол.США);
• укладка железо- бетонных подушек или блоков - 160-180 грн/шт (или 21-24 дол США);
• устройство монолитных железо-бетонных стен фундаментов - 1300-1500 грн/м3 (или 179-198 дол.США).

Цены на кладочные работы:

• бутовая фундаментная кладка- 300 грн/м3 (или 40 дол.США);
• кладка столбов кирпичных - 250 грн/м3 (или 33 дол.США);
• стены - 600 грн/м3 (или 80 дол.США).

Цены на устройство перекрытий:

• устройство монолитного железобетонного перекрытия (опалубка, армирование, бетонирование) - 1300-1500 грн/м3 (или 170-198 дол.США).

Взаимоотношения подрядчика и заказчика.

Не лишним будет напомнить, что если строительством дома будет заниматься строительная организация (подрядчик) то отношения между вами должны строиться только на договорной основе.

Договор строительного подряда - основной документ взаимоотношений, в котором оговариваются условия сотрудничества, стоимость работ, сроки начала и окончания строительства и др.

Смета является неотъемлемой частью Договора строительного подряда. В ней расписываются все виды и стоимости работ и материалов.

План-график выполнения работ должен предусматривать сроки выполнения работ и сроки оплаты этапов работ.

Договор также должен предусматривать проектные документы: архитектурный проект объекта, конструктивные разделы проекта и другие документы, необходимые для строительства.

Обзор видов фундамента для дома читайте в статье .

Если частный дом делается по каркасной технологии или из легких стройматериалов, то наиболее оптимальная фундаментная опора для него – это столбы с ленточным ж/б или стальным ростверком. Такое основание оказывает минимальное давление на грунт и достаточно просто в самостоятельном исполнении. Правильно по всем нормам выполнить столбчатый фундамент своими руками несложно, а стоит подобная конструкция сравнительно недорого.

Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Преимущества и недостатки фундамента на столбах

Список достоинств столбчатого фундамента довольно обширен, в нем числятся:

Отсутствие потребности в грузоподъемной спецтехнике;

Возможность устройства свайного поля на склонах;

Высокая скорость возведения;

Отсутствие необходимости в подготовительном выравнивании стройплощадки;

Простота технологии, позволяющая сделать его самостоятельно;

Превосходная устойчивость столбов к пучению;

Дешевизна конструкции.

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Среди недостатков фундаментов на столбах для домов за городом числятся:

Малая устойчивость опор к боковым нагрузкам;

Ограничения по грунтам (для болотистых участков выбирать не стоит).

Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);

Невозможность устройства подвала.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Залитого в асбестоцементную трубу железобетона;

• ФБС (изготовленных на заводе ж/б блоков для фундаментов);

  Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента . Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица , если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Где лучше использовать фундамент на столбах

Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.

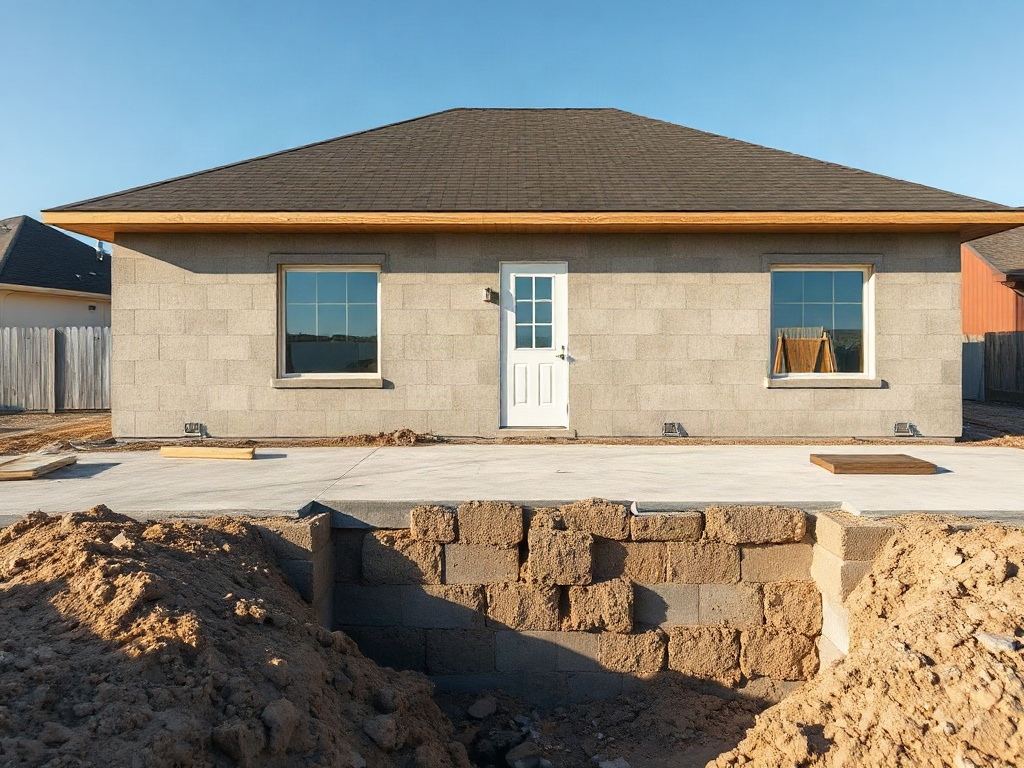

Пример дома

Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.

Столбчатый фундамент можно считать младшим братом более индустриального свайного фундамента, так как он имеет схожую конструкцию и принцип работы. В обоих случаях по осям здания располагается система отдельных вертикальных опор прямоугольного или круглого сечения, которые есть во всех точках пересечения несущих стен, по углам, под особо нагруженными участками (каменные печи, межкомнатные перегородки основания лестничных маршей, колонны). И там и там может применяться ростверк для связки основных элементов фундамента, пространство между стойками заполняется — выполняется так называемая «забирка».

Главное отличие заключается в следующем — столбы не заводят ниже глубины промерзания (это уже будут сваи, длина которых в земле стартует с 2 метров), поэтому они оказывают только подошвенное сдавливающее воздействие на грунт, тогда как сила трения в зоне боковых стенок имеет незначительные показатели. Исходя из этого обстоятельства, технологически столбчатый фундамент может быть не только цельным/монолитным, но и собираться из готовых штучных элементов. Согласитесь, выполнить кирпичную кладку, например, в трёхметровом шурфе просто нереально, а при заглублении в 40-70 см — без проблем.

Столбчатый фундамент имеет свои явные преимущества:

• сравнительно невысокая стоимость — он примерно в 1,5-2 раза дешевле своего прямого конкурента, мелкозаглублённого ленточного монолитного фундамента (меньше материалов и земляных работ, не нужна техника);
• малая трудоёмкость;
• строить его можно даже в одиночку, поэтапно изготавливая отдельные элементы.

Естественно, этот фундамент не является универсальным, иначе все бы строили на столбах, и просто не существовало бы других вариантов. Не будем называть это его недостатком, правильнее будет — специфика.

Из-за небольшой суммарной опорной поверхности столбчатый фундамент не может корректно передать на грунт массу тяжёлого дома. Сжимающие силы под подошвами опор оказываются настолько велики, что основание не способно выдержать вес строения, требуется увеличение количества столбов и площади их поперечного сечения, что нейтрализует экономическую выгоду от применения такого фундамента. Поэтому столбчатые фундаменты целесообразно применять только для лёгких домов из древесины (каркасных, из бруса, из бревна), для строений из облегчённых минеральных материалов, только если они небольшие, малоэтажные, с деревянными перекрытиями. В любом случае, нагрузки и сопротивляемость грунта следует считать, об этом будет ниже.

Вытекающее из первого пункта ограничение — нельзя такой фундамент закладывать на водонасыщенных, слабонесущих и пучинистых грунтах. Заболоченные и слабонесущие основания не могут выдержать концентрированных нагрузок и просаживаются, а возможные силы морозного пучения легко преодолевают небольшую загруженность фундамента от лёгкого здания (с весовым моментом мы уже определились). На рыхлых нестабильных участках лучше работают сваи, которые либо «достают» до плотных пород, либо, благодаря своей длине и большой наружной поверхности, цепляются, используя силы трения.

Опасно использовать столбы на крутых склонах (если перепад высот под домом приближается к 1,5-2 метрам). В таких условиях слишком активно действуют горизонтально направленные сдвигающие силы, которые способны просто опрокинуть строение. Тем более что глубина залегания столбчатого фундамента маленькая по определению, а, следовательно, и цепляется дом за основание сравнительно слабо.

Конструктивно этот фундамент не предполагает устройства заглублённых помещений. Если нужен подвал или подземный гараж, то лучше (во всех отношениях выгоднее) возвести монолитную, либо сборную ленту, которая сама по себе будет формировать стены в грунту.

Ну, и чтобы завершить наше вступление, заметим, что конструктивно и по материалу изготовления столбчатые фундаменты разделяют на:

• деревянные (в шурфе располагают брёвна со всевозможными расширениями на торце — стулья);
• сборные (кладка из обожжённого кирпича, готовые железобетонные изделия);
• монолитные (самые надёжные, бетон заливают в скважину непосредственно на участке);
• бутобетонные (в раствор вводится бутовый камень).

Проектирование столбчатого фундамента

Разработка конструкции фундамента — это наиболее сложная и очень ответственная задача для частного застройщика. Ведь нам нужно учесть массу важнейших моментов, главными среди них будут свойства грунта, на котором мы возводим дом, а также уровень нагрузок, которые будет оказывать на дом во время эксплуатации. В статье «Ленточный фундамент. Часть 1: типы, грунты, проектирование, стоимость» мы очень подробно рассказали о том, как рассчитать нагрузки, а также определить тип и, соответственно, несущие характеристики грунта. Что касается столбчатого фундамента, то здесь проектировочных вопросов никак не меньше.

Длина столбчатых опор

Уже было сказано, что столбчатый фундамент закладывают выше глубины промерзания. При качественном исполнении каждой единичной опоры, уже при глубине заглубления фундамента в 40-50 см дом нормально зацепится за естественное основание. Есть смысл углубиться на несколько десятков сантиметров, только если ниже располагаются более устойчивые пласты и на них можно опереться. Стойки, проходящие ниже глубины промерзания, давайте всё же отнесём к набивным сваям и поговорим о них в следующей статье.

Теперь о высоте над землёй. Чтобы на достаточное расстояние удалить пол и стеновые конструкции от земли, оголовки столбов примерно на 30-50 см поднимают над поверхностью. Это положительно сказывается на влаго- и теплоизоляции первого перекрытия, позволяет создать цоколь в виде забирки, и тем самым защитить нижнюю часть деревянных стен.

Сечение столбов

Сборный столбчатый фундамент придётся устраивать в прямоугольном или квадратном шурфе, монолит можно изготовить круглого сечения, а следовательно, применить для разработки грунта буры, облегчающие работу, и позволяющие уйти от использования съёмной опалубки.

В большинстве случаев сечение опор делают неравномерным — внизу организовывают расширение, а к поверхности выходят с меньшим поперечным размером. Благодаря такой конструкции увеличивается суммарная площадь опоры всего фундамента и снижается нагрузка на грунт. Вариантов несколько:

1. Для деревянного столба это «стулья» (перпендикулярно расположенные к стойкам отрезки брёвен), пятно бетона на дне скважины, куда торцом «насырую» утапливается опора, иногда в каждую выборку просто укладывают крупный плоский камень.
2. Для кирпичного фундамента это расширенные 3-4 ряда в два кирпича, тогда как последующие ряды кладутся в полтора кирпича или в один кирпич.
3. Монолитные столбы могут стартовать с плоской плиты толщиной примерно в 100-150 мм, которая на 200-250 мм шире самой стойки, в известной технологии ТИСЭ опорная платформа получается сферической.
4. Для сборного фундамента ЖБ иногда применяют более крупные блоки, или, например, элементы ФЛ.

К оголовку столбы выводят шириной, как правило, не более 60 см, тогда как минимум составляет 200 мм (для стоек с несъёмной стальной оболочкой). В среднем же самым распространённым и технически оправданным считается сечение столба в 40-50 см.

Количество столбов, расстояние между опорами

На практике стойки фундамента удаляются друг от друга на расстояние от 1,5 до 3 метров. Точные показатели можно получить, если мы знаем, сколько нужно использовать столбов. Для проведения необходимых вычислений мы должны понять, какой вес передаётся от каждой подошвы, и какую массу способен выдерживать грунт.

Сначала высчитываем опорную площадь столба:

• для квадратной стойки/плиты с сечением 40x40 см — это 1600 см 2 (перемножаем стороны сечения);
• круглую подошву, например, диаметром 40 см, рассчитаем по формуле S = πr 2 (3,14 * 202 = 1256 см 2), или как вариант — S = 3,14D 2 /4.

Разбираемся с типом грунта (особое внимание уделяем слоям, которые примут нагрузку — от 50 см и ниже). По таблице определяем несущую способность основания. Например, суглинки средней твёрдости/пластичности успешно сопротивляются нагрузкам в 2,5 кг/см 2 .

Выходит, что квадратного сечения столб с подошвой 40 см должен нагружаться на плотных суглинках не более чем на 4 тонны (1600 * 2,5 = 4000 кг).

Чтобы вы увидели соотношение типа почвы и проектной нагрузки на отдельный столб, приведём ещё примеры для стойки того же сечения: если строим на пластичных суглинках (несущая способность в среднем составляет 1,5 кг/см 2) — грузить можно не более 2,4 тонны, для очень мокрых песков (1 кг/см 2) — не более 1,6 т.

Зная общий вес всех строительных конструкций здания, добавив к этому массу возможного снежного покрова и эксплуатационные нагрузки (люди, предметы интерьера…), получим расчётную массу строения. Для примера возьмём дом 100 тонн.

При несущей способности грунта 2,5 кг/см 2 дом массой 100 тонн необходимо будет установить не менее чем на 25 столбов (100 т./4 т. = 25 шт.).

Если наше гипотетическое здание имеет площадь 10x10 метров, при этом есть одна центральная несущая стена, то суммарная длина всех осей фундамента составит 50 м. п. — это нагрузка 2 тонны на один погонный метр. Зная, сколько максимально должен нести один столб (в нашем случае это 4 т.), можем предварительно высчитать минимально допустимое расстояние между опорами — 4 т./2 т. = 2 метра.

Разметка и подготовительные работы

Перед началом работ необходимо в обязательном порядке: произвести исследования грунта, сделать замеры перепадов высот, создать план-схему фундамента, выполнить временный водоотвод в виде дренирующих канав, очистить площадку от дёрна.

Когда все начальные операции выполнены, приступают к выносу проектных отметок в натуру. Разметка заключается в привязке строения к красным линиям и разбивке осей будущего здания, а также внешнего и наружного контура фундамента. Как и для ленточного, в случае со столбчатым фундаментом есть смысл изготовить обноску с несколькими контрольными шнурами.

Есть два основных момента при выполнении разметки:

1. Соблюсти прямоугольность сопряжения линий (воспользуйтесь теоремой Пифагора, Египетским треугольником, лазерным построителем углов, промеряйте и сравнивайте диагонали — они должны быть равны).
2. Выдержать верх столбов на одном горизонтальном уровне (особенно важно для сборных вариантов, так как подрезать оголовки будет крайне сложно — натягивайте контрольные шнуры точно по отметкам гидроуровня или нивелира).

Подробно технологию подготовки и выноса отметок в натуру мы описали в статье «Ленточный фундамент. Часть 2: подготовка, разметка, земляные работы, опалубка, арматура» .

Земляные работы

Объём земляных работ для столбчатого основания один из самых небольших среди всех типов фундаментов, лучше дело обстоит, пожалуй, только с винтовыми и забивными сваями. Однако в большинстве случаев шурфы или скважины должны быть несколько больше, чем это кажется на первый взгляд.

Чтобы на глубине, предположим, в 70 см создать опору из кирпича — придётся вручную копать прямоугольный шурф, причём его размер в самом низу будет примерно на 15-20 см больше стойки с каждой стороны. Кверху выработка должна расширяться, так как откосы будут препятствовать осыпанию грунта в шурф. Примерно такие же ямы нужно готовить для изготовления монолитных квадратных столбов, так как необходимо будет устанавливать и раскреплять опалубку, а после произвести её демонтаж. Несомненным плюсом укрупнённых шурфов является возможность после распалубки осмотреть тело столба, сделать его гидроизоляцию.

Намного проще дело обстоит с опорами круглого сечения, для их установки нужны скважины, которые могут быть отрыты с помощью ручных буров или специальной техники — мотобуров, ямобуров. Явным плюсом такого метода является возможность произвести заливку монолита непосредственно по стенкам выработки, без применения опалубки. Однако механизированное изготовление скважины диаметром свыше 40 см невозможно из-за отсутствия специального инструмента, поэтому нередко круглые столбы с опорной пятой устанавливают в шурфы, вырытые лопатой.

Обратите внимание, что необходим некоторый запас выемки по глубине, около 20 сантиметров ямы «заберёт» подушка.

Устройство подушки

Если для фундаментов, в которых подошва располагается ниже глубины промерзания, подушка как таковая не нужна (так технология ТИСЭ даже запрещает её делать), то для столбчатого фундамента, всегда закладываемого на половину или даже на 1/3 часть высоты замерзающего грунта, она является обязательным элементом. Так как при возможном морозном пучении основания грунт будет давить на столбы снизу, мы меняем его на демпферный непучинистый материал — крупнозернистый песок, смесь песка со щебнем (40/60) или на чистый щебень, десятисантиметровым слоем втрамбованный в дно скважины.

Песчаную подушку делают слоем не менее 15-20 см, при этом располагают материал в выборке от стенки до стенки. Масса обязательно должна быть пролита водой и тщательно уплотнена.

Применение опалубки

Если мы решили строить монолитный столбчатый фундамент с прямоугольными стойками, без применения опалубки не обойтись, ведь выкопать шурф точно по размеру никак не удастся. Щиты опалубки собирают чаще всего из обрезной доски, хотя отлично подходят и листовые материалы типа ОСП или влагостойкой фанеры. При любом варианте необходимо очень тщательно раскрепить щиты в скважине, дабы не допустить перекосов во время заливки.

Заметим, что строительными нормами чётко регламентированы все допуски, так отклонение столбов по оси не может превышать 5 мм (по оголовкам), по дну шурфа стойки не должны «расходиться» от оси более, чем на 30 мм, допустимый перепад вертикали — 1 см на метр. Линию горизонта для всех оголовков фундамента необходимо выдержать с минимальной погрешностью, не превышающей 1,5 мм.

При разработке скважины буром опалубку можно не применять и заливать бетон непосредственно по стенкам выработки. Однако всё равно необходимо как-то формировать часть столба, выступающую над поверхностью земли. Обычно вопрос решается использованием рубашки из рубероида. Она заводится до самого дна скважины, надземную часть рубашки укрепляют сеткой и фиксируют от грунта. На поверхности рубероид будет служить опалубкой, в грунту бетон его плотно придавит к стенкам, и рубашка выступит в качестве гидроизоляционного материала, кроме того она снижает воздействие сил трения, возникающих при морозном пучении.

Армирование, устройство оголовка

Используя бетон, как строительный материал, необходимо усиливать его стальными прутами с переменным сечением — арматурой. Стержни сечением от 10 до 14 мм объединяют в каркас с четырьмя продольными (вертикальными) нитками, которые раскрепляются между хомутами из тонкой гладкой арматуры диаметром 6 мм. Фиксация элементов каркаса осуществляется вязальной проволокой или электросваркой.

Для армирования столбов круглого сечения (при сравнительно небольшом диаметре), возможно, лучше подойдёт каркас из трёх рабочих ниток, расположенных внутри треугольных хомутов. Главное, нам необходимо выдержать минимальный коэффициент армирования, который для монолитных колон составляет 0,4% (рассматриваем площадь поперечного сечения столба), нормальным считается показатель в 1-2%.

Если фундамент будет иметь железобетонный ростверк, то продольные пруты арматуры делают на 40-50 см длиннее, чем сама стойка. Арматура впоследствии загибается в горизонтальную плоскость и перевязывается с каркасом ростверка. Если в качестве ростверка используется деревянный брус или готовые ЖБ перемычки, то оголовок может оформляться одним центральным стержнем, в том числе замоноличенной резьбовой шпилькой.

Бутобетонные столбы не армируются, здесь камень усиливает массив, но такие конструкции не должны иметь бута в верхней части, так как в этой части необходимо анкеровать арматуру, предназначенную для связки с ростверком.

Чтобы сформировать защитный слой бетона (около 5 см) и надёжно закрепить каркас в опалубке, необходимо применить специальные распорные элементы. Лучше всего для этих целей использовать заводские пластиковые ограничители-звёздочки, которые надеваются прямо на арматурные стержни. О нюансах работы с арматурой читайте в разделе «Армирование фундамента» второй статьи о монолитных ленточных фундаментах, о типах прутов и проектировании каркаса кое-что интересное есть в разделе «Расчёт арматурного пояса» первой статьи о ленточных монолитах.

Сборка и бетонирование столба

Сборку стоек столбчатого фундамента необходимо внимательно контролировать по высоте после монтажа каждого ряда, в этом помогут грамотно натянутые шнуры обноски, от которых рулеткой можно произвести необходимые замеры. Если железобетонную сваю можно «подрубить» до необходимой высоты и выровнять все оголовки в одну горизонтальную линию, то, например, с кирпичом так просто не справиться. Те же проблемы возникают и с фундаментами из ЖБ блоков. Внутри сборного кирпичного столба, положенного в полтора или два кирпича, образуется колодец, который следует заармировать стальным стержнем и залить бетоном.

Деревянные столбы изготавливают чаще всего из дубовых брёвен диаметром около 200-250 мм, которые обжигают на слабом огне до обугливания, обрабатывают дёгтем, битумом или отработанными маслами. Готовые стулья устанавливают в шурфы или открытые котлованы и фиксируют обратной засыпкой.

Бутобетонные фундаменты собирают попеременной укладкой камня (диаметр не более 25 см, прочность на сжатие не менее марки крупного заполнителя) и бетона. Сначала укладывают бетон слоем 30-35 см, затем на него кладут камни и утапливают их до полного погружения. Ориентировочное соотношение бетон/бут должно составлять не более 3:1. Минимальная ширина бутового фундамента составляет 500 мм.

Для удобства заливки бетона в узкие скважины, с опалубкой или без неё, есть смысл предварительно изготовить из листового металла загрузочную воронку диаметром 700-800 мм. Бетон укладывают в опалубку слоями в 30-35 см и подвергают вибрированию или штыкованию. После завершения бетонирования изделие укрывается полиэтиленом и до момента снятия опалубки (около 5 дней) нуждается в уходе — увлажнение, обогрев и прочее. По прочности на сжатие наиболее подходящим будет бетон класса В15 и более, с крупным заполнителем фракцией до 70 мм. Для самостоятельного приготовления бетонной смеси стоит принять за основу соотношение 1:3:5:0,5 (цемент, песок, щебень, вода). Все основные моменты, касающиеся бетонирования фундаментов, были нами изложены в статье .

Обратная засыпка

Эта операция является обязательной, если только вы не лили бетон непосредственно в круглую скважину, вырытую буром. Засыпать пазухи шурфа следует поэтапно, при этом каждый слой толщиной около 20 сантиметров должен быть уплотнён трамбовкой. Лучше всего, если материалом для заполнения выборки будет крупный песок или смесь щебня и песка, которые являются непучинистыми, малосжимаемыми грунтами.

Устройство ростверка

Ростверк представляет собой систему балок или цельную плиту, которая проходит через оголовки всех столбов и связывает их в единое целое. Ростверковая конструкция позволяет равномерно распределить вес здания на все опоры (каждая ось дома может быть нагружена по-разному). Заметим, что для деревянных домов ростверка в привычном понимании может и не быть, но тогда его роль выполняет брус или бревно нижней обвязки.

В некоторых случаях ростверк сваркой или на болтах собирают из стальных балок. Такая конструкция очень надёжна относительно сил сжатия и растяжения, но при огрехах в обработке сильно подвержена коррозии.

Чаще всего ростверк изготавливают из железобетона — сборным или монолитным. Сборный ростверк получают укладкой поверх столбов готовых ЖБ-перемычек, типа 5ПБ-25-37 П, которые стыкуют по центрам столбов и соединяют сваркой освобождённых армирующих элементов.

Для устройства монолитного ростверка следует изготовить П-образные короба на весь периметр здания, они устанавливаются поверх оголовков и подкосами надёжно раскрепляются от кольев, забитых в грунт. Чтобы конструкция не прогнулась под весом бетона, в пролётах между столбами под коробом делают подпорки. Некоторые мастера предпочитают по периметру создать гребень из песка, на который опалубка будет опираться.

В зависимости от того, будет ли зазор между землёй и ростверком, или он будет опираться на грунт своей нижней гранью, выделяют высокий и низкий ростверк. В первом случае свободное пространство (минимум 100 мм) обеспечивает ход пучинистому грунту, и он не будет действовать «на отрыв», поднимая ростверк. Второй вариант подходит для стабильных песчаных грунтов, тогда ростверк передаёт нагрузку на естественное основание, не только через столбы, но и в пролётах. Низкий ростверк даже немного заглубляют и делают под него выравнивающую подушку из песка.

Очевидно, что монолитный ростверк должен быть армирован, как правило, для него хватает 4 арматурных ниток диаметром 10-14 мм. Технология изготовления арматурного каркаса, как, впрочем, и бетонирования, ничем не отличается от работ по монтажу ленточного фундамента или монолитного пояса, поэтому мы снова рекомендуем обратиться к статье «Ленточный фундамент. Часть 3: бетонирование, заключительные операции» .

Что касается сечения монолитного ростверка, то обычно оно имеет форму квадрата, со стороной, равной ширине стен, но не менее ширины столбов в зоне оголовка.

Забирка

Этот элемент столбчатого фундамента монтируется последним, часто уже на завершающих стадиях строительства дома. Забирка нужна, чтобы изолировать пространство под нижним перекрытием от внешних воздействий — влаги, снега, низких температур. Суть забирки в том, что между столбами производится кладка штучных материалов (кирпич, бут, блоки…), заливается стена из бетона, или создаётся каркас, который обшивается листовыми панелями, типа цокольного сайдинга. Сквозь массив забирки обязательно устраивают вентиляционные отверстия.

Вот так примерно выглядит технология возведения столбчатого фундамента. Этот тип основания прочно занял одну из лидирующих позиций среди всех конструкций. И дело тут не только в экономии сил и материальных ресурсов, просто правильно рассчитанный и умело построенный столбчатый фундамент способен без проблем прослужить не меньше, чем сам дом. Это уже проверено временем.

Турищев Антон, рмнт.ру

Фундамент из столбов - универсальный вариант. Такое основание сооружают, не учитывая тип почвы, и серьёзных работ по гидроизоляции и утеплению оно не требует. Поэтому возводить столбчатый фундамент решаются без сомнений, даже не обладая знаниями строителя.

Уникальный фундамент из «стержней»

Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.

Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания

Преимущества и недостатки столбчатого основания

Бесспорными преимуществами фундамента из опорных столбов считают:

К недостаткам столбчатого фундамента приписывают:

Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения.

Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

• дом без подвального помещения со стенами из лёгких материалов;
• кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
• здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

• грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
• земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
• дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
• финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
• почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью

Вид фундамента из отдельных опор

Столбчатая опорная конструкция под дом - это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка - обвязочных балок.

Столбчатым фундаментом, сооружаемым наиболее часто, считается конструкция из монолитных железобетонных блоков.

Фундамент может быть сделан из бетонных блоков, а ростверк - из древесины

Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.

Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.

Для мест вроде крыльца организуют отдельные основания, разделяемые деформационным швом. Это необходимая мера, ведь вес дополнительных помещений всегда отличается от веса дома, отчего и усадка у этих строений не может быть одинаковой.

Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга

Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков - очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона - материала, который устойчив к термическому воздействию.

Крупные блочные конструкции из железобетона можно укладывать только строительным краном, ведь их вес может быть равен даже двум тоннам. Подобные блоки усиливают специальной арматурой с диаметром от 9 до 15 мм и используют исключительно для сооружения ленточных и плитных оснований под огромные кирпичные постройки.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле - от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Такая характеристика кирпича, как морозостойкость, считается крайне важной. Чем больше показатель невосприимчивости к низкой температуре, тем дольше строительное сырьё служит. Например, морозостойкость 70 указывает на то, что кирпич испортится не раньше чем через 70 лет.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Располагать опорную конструкцию на значительном расстоянии от поверхности земли решаются, когда почва на строительном участке пучинистая, а уровень подземных вод непостоянный.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Столбчатый фундамент из деревянных опор принято сооружать под домик для проживания в течение лета или крошечное строение из древесины.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор - это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Чтобы закрепить столб на крестовине, в его нижней части вырезают шип. Он вставляется в паз, проделанный в центральной зоне крестовины. Затем столб фиксируется на своеобразной платформе косынками.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Столбчатый монолитный фундамент без проблем служит более 100 лет. Каждый столб этой опорной конструкции способен держать на себе предмет весом в 100 тонн.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы - трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Столбчатый фундамент своими руками: пошаговая инструкция

К сооружению столбчатой конструкции под дом приступают только после выполнения расчётов и подготовки строительного участка.

Необходимые вычисления

Расчёт нужен, чтобы узнать, сколько потребуется столбов, и какими они должны быть по размеру.

Перед вычислительными действиями требуется протестировать грунт на строительной площадке - пробурить скважину с глубиной на 60 см ниже уровня, на котором планируется устанавливать столбы фундамента. В случае обнаружения под несущим грунтом земли, пропитанной водой и поэтому слабой, решение о строительстве столбчатого основания лучше отменить. Столбы, испытывающие нагрузку, в нетвёрдой почве вряд ли смогут стоять неподвижно.

Первая скважина на строительной площадке должна быть тестовой - для проверки состояния грунта

Определение нагрузки на почву

Убедившись, что на участке можно сооружать столбчатый фундамент, следует узнать, какое давление будет испытывать земля. Для этого требуется определить вес будущего дома.

Рассчитывая, каким станет давление на землю после строительства дома, следует прибавлять к весу сооружения массу фундамента. Для этого необходимо определить примерный объём конструкции и умножить полученную цифру на удельный вес материала. Например, у железобетона этот показатель равен 2500 кг/м³.

Таблица: приближённые значения удельного веса для элементов постройки

*Когда скат крыши наклонен более чем на 60 градусов, снеговая нагрузка сводится к нулю.

Суммарная площадь оснований столбов

Как только становится известно, сколько будет весить будущий дом, узнают минимально необходимую суммарную площадь оснований всех столбов. Для определения этого параметра пользуются формулой S = 1, 3 * P/R 0 . Цифра 1, 3 обозначает коэффициент запаса надёжности, P - общий вес постройки в кг (с учётом фундамента), а R 0 – расчётное сопротивление несущего грунта в кг/см².

Таблица: примерные значения сопротивления несущего грунта на глубине 1, 5 метра

Пример определения количества столбов основания

Попробуем рассчитать, сколько круглых опор понадобится для устройства столбчатого основания под маленький каркасно-щитовой дом с габаритами 5х6 метров. При этом учитываем, что высота первого этажа равна 2,7 м, а этот же параметр у фронтона составляет 2,5 м. также не забываем использовать такие данные, как материал кровли (шифер), тип несущего грунта (суглинок) и глубина промерзания (1,3 м).

Каркасный дом может быть установлен на 10 столбах

Расчёт веса постройки выполняется следующим образом:

1. Определяется площадь всех стен с учётом фронтонов (72 м²) и их масса (72 × 50 = 3600 кг).
2. Находится общая площадь и масса перекрытий. Поскольку в доме имеется цокольное и межэтажное перекрытия, их плошадь составляет 60 м², а масса - 6000 кг (60 × 100 = 6000 кг).
3. Эксплуатационная нагрузка имеется также и на 1-ом и на мансардном этаже. Значение её будет равно 12600 кг (60 × 210 = 12600 кг).
4. Площадь крыши составляет в нашем примере около 46 м². Её масса при шиферной кровле - 2300 кг (46 × 50 = 2300 кг).
5. Снеговую нагрузку принимаем равной нулю, так как угол наклона скатов крыши больше 60˚.
6. Определим предварительную массу фундамента. Для этого условно выбираем диаметр будущих столбов и их количество. Допустим, у нас есть бур диаметром 400 мм, это значение и возьмём. Число столбов предварительно берётся исходя из условия - один столб на 2 метра периметра фундамента. У нас получится 22/2 = 11 штук. Теперь рассчитываем объём одного столба высотой 2 метра (заглубляем на 0, 2 м ниже глубины промерзания + 0,5 метра возвышается над землёй): π × 0,2² × 2 = 0, 24 м³. Масса одного столба равна 600 кг (0,24 × 2500 = 600 кг), а масса всего фундамента - 6600 кг (600 × 11 = 6600 кг).
7. Суммируем все полученные значения и определяем общий вес дома: Р = 31100 кг.
8. Минимальная необходимая суммарная площадь оснований всех столбов будет равна 11550 см² (S = 1,3×31100/3,5 = 11550 см²).
9. Площадь основания одного столба диаметром 400 мм будет равна 1250 см². Следовательно, в нашем фундаменте должно быть минимум 10 столбов (11550/1250 = 10).

Если уменьшить диаметр опор основания, то их количество увеличится. Например, вооружившись буром, создающим скважины размером 30 см, потребуется установить хотя бы 16 столбов.

Подготовка к строительству

До заливки столбчатого фундамента на участке нужно позаботиться о следующем:

1. Очистить площадку от мусора и убрать плодородный слой почвы толщиной 30 см.
2. Обнаруженный под удалённым грунтом крупный или средний песок принять за основание для фундамента, а глинистый грунт, который встречается не реже песчаного, – упрочнить, засыпав пластом из двух материалов - песка и гравия.
3. Выровнять участок под строительство, устраняя бугры и ямы, и проверить его горизонтальность с помощью уровня, установленного на двухметровую ровную доску.

   Ровность подготовленного участка проверяют рейкой

4. Завести на площадку строительное сырьё и установить по периметру будущего строения обноску (столбы на расстоянии 2 м от здания и прибитые к ним доски с отметками размера ям и опор). Правильность разбивки осевых линий необходимо контролировать, измеряя расстояния рулеткой. Кроме этого, полагается проверить, прямыми ли получились углы фундамента в форме прямоугольника или квадрата.
5. Разбить на участке план будущего дома, то есть отметить его параметры посредством колышков.
6. Создать ямы для установки столбов (при необходимости сделать скважины под деревянные опоры можно воспользоваться буром, а в случае монтажа столбов из железобетона стоит вооружиться лопатой).
7. Засыпать дно ям гравием и песком и увлажнить. Готовые «подушки» требуется утрамбовать и закрыть полиэтиленом или рубероидом.

   Дно пробуренных ям укрепляют твёрдым материалом, например,Проце гравием

Создание опалубки для столбов

Отличным вариантом опалубки для опор под дом может стать временная конструкция из струганных с одной стороны (струганная часть устанавливается лицом к бетону) досок любых пород дерева, толщиной от 25 до 40 мм, шириной от 12 до 15 см и влажностью не более 25%.

Вместо досок, при сооружении опалубки можно воспользоваться древесно-стружечными плитами, водоупорной клеёной фанерой или металлическими листами. Однако предпочтительнее выбирать именно доски, поскольку они меньше сцепляются с бетонным раствором.

Деревянная опалубка столбчатого фундамента - это стандартный вариант

Временную вспомогательную конструкцию необходимо устанавливать вплотную к стенкам выкопанной скважины и перпендикулярно подошве основания. Правильность выполненной задачи рекомендуется проверять отвесом.

Если в качестве материала для сооружения опалубки были выбраны доски, то надо иметь в виду, что они должны быть тщательно смочены водой. Проигнорировав это условие, можно получить непрочные столбы, ведь сухая древесина всасывает влагу, как губка, и из-за этого ухудшает свойства бетона.

Опалубка из рубероида - это новшество

Вспомогательной конструкцией при строительстве столбчатого фундамента может стать и несъёмная опалубка из рубероида. Этот материал сразу выполняет несколько задач: служит формой для заливки бетона и защищает опоры от сырости.

Опалубка из рубероида - хорошее решение, если грунт в созданной скважине плотный и неосыпающийся.

Чтобы сделать вспомогательную конструкцию из рубероида, действуем следующим образом:

Особенности заливки фундамента

Если домашний умелец сторонник традиционного способа заливки фундамента, то для выполнения этой миссии он должен предпринять следующее:

Тот, кто не чуждается альтернативных методов сооружения основания под дом, может сделать фундамент с применением бура ТИСЭ. Инструмент позволит создать столбчатую конструкцию с уширением у основания, что предоставит уникальную возможность поставить на опоры более тяжёлую постройку или уменьшить число столбов.

Столб с уширением (по технологии ТИСЭ) формируют поэтапно:

Видео: пример строительства столбчатого фундамента по технологии ТИСЭ

Справиться с сооружением столбчатого фундамента под силу даже одному человеку. Для этой работы не нужно искать ни технику, ни наёмных рабочих, ни большого количества материалов.
