Учитывая конструктивные особенности каркасного дома на сваях, пол должен быть не только прочным, но и достаточно лёгким, чтобы излишне не нагружать основу дома. Не менее важна хорошая теплоизоляция этой части сооружения. Именно поэтому устройство пола в каркасном доме лучше делать из древесины. Этот материал экологически чистый, тёплый и лёгкий. Для повышения теплоизоляции пола первого этажа можно предусмотреть систему подогрева.

Материалы для пола

Если вы собираетесь делать пол своими руками, то сначала необходимо правильно выбрать строительные материалы. При выборе типа древесины, из которой будут изготовлены основные несущие детали конструктивного пирога пола вам стоит учесть климатические условия региона строительства, интенсивность нагрузок на эту конструктивную часть дома, свои финансовые возможности, а также особенности каждого помещения, например, в ванной понадобится хорошая гидроизоляция пола.

При строительстве дома на винтовых сваях каркас первого этажа может выполняться с использованием следующих видов древесины:

1. Хвоя. Этот вид древесины сравнительно недорогой, долговечный и прочный. Он подходит для выполнения конструкции в небольших помещениях, например, в ванной или коридоре.
2. Осина и дуб относятся к более дорогим сортам древесины. Их эксплуатационные показатели прочности, надёжности и долговечности значительно выше, чем у других пород. С помощью элементов из этих пород дерева можно выполнить конструкции каркаса в детской комнате и спальне.

Сооружая пол в доме на винтовых сваях, не менее важно использовать хорошо просушенную древесину. Если построить пол из влажного материала, то по мере его высыхания в конструкции образуются щели. Внешнее состояние деревянных элементов для строительства дома не менее важно. На них не должно быть пятен, трещин и других дефектов.

Совет: для устройства пола в доме на сваях лучше покупать древесину 1-го сорта с влажностью не выше 20 %.

Чтобы правильно подсчитать требуемый объём материала, необходимо к площади помещения прибавить 10 %. Настил пола дома на винтовых сваях лучше делать из двухметровых досок. Чтобы избежать расхождения по цвету и текстуре, стоит приобретать изделия из одной партии. Лучшим настилом для любого этажа каркасного дома будет обрезная шпунтованная доска. Она не требует финишной шлифовки, что позволит сократить время выполнения работ и уменьшить трудозатраты.

Материалы для напольного покрытия

Делая пол в каркасном деревянном доме, чаще всего в качестве напольного покрытия используют:

• клееную паркетную доску (недорогой материал с невысокими эксплуатационными характеристиками);
• паркет (более дорогое и долговечное изделие);

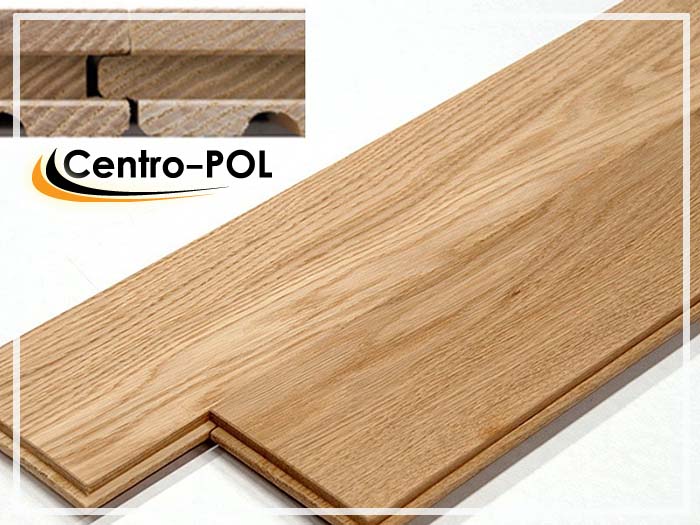

• паркетную доску из массива (прочное покрытие);
• доску из массива древесины (материал с высокой износостойкостью).

Естественно, что все они не подходят для пола в ванной, на кухне и санузле. Для помещений ванной комнаты и санузла лучше использовать керамическую плитку. Главное в конструкции пола второго этажа предусмотреть хорошую гидроизоляцию в местах с повышенной влажностью.

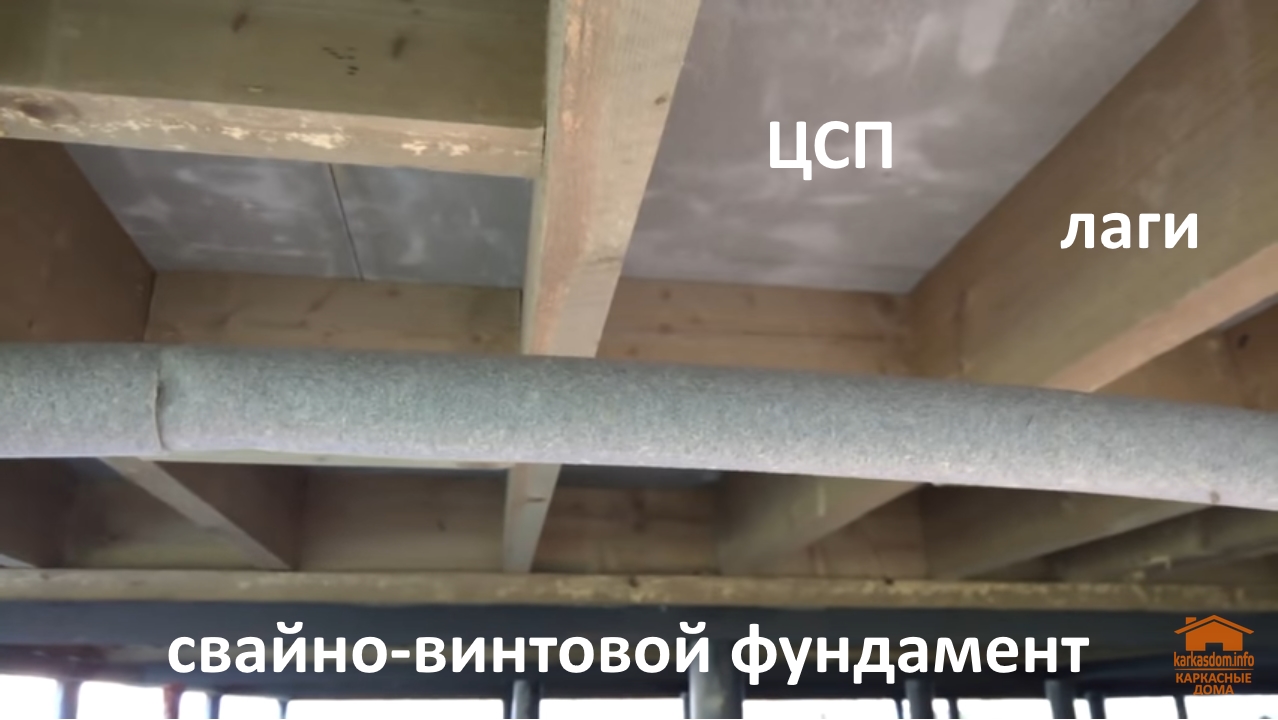

Несущие конструкции пола каркасного дома на сваях

Устройство пола в каркасном доме можно начинать после сооружения свайного фундамента и выполнения обвязки. Её лучше делать из бруса, двутавра или швеллера. Мы будем использовать для обвязки деревянные балки, к которым прикрепим лаги. Длина пролёта балок обвязки должна быть не больше 3 м. Если пролёт будет больше этого значения, то необходимо использовать дополнительные опоры из свай. Для балок можно взять брус сечением 100Х100 мм из хвойных пород древесины.

Перед укладкой обвязки нужно обязательно сделать гидроизоляцию основания с помощью пенофола, рубероида или полиэтиленовой плёнки.

После монтажа балок можно переходить к укладке лаг. Шаг этих элементов – 500 мм. Строительство пола в доме на сваях выполняют с помощью балок (лаг) сечением 100Х250 мм – для первого этажа и 70х200 мм – для второго этажа. Если перекрываемые пролёты небольшие, например, в ванной комнате, то можно уменьшить сечение балок до 50х150 мм. В некоторых случаях используют шаг лаг равный 40 см для увеличения прочности конструкции. Более подробно о том, как монтировать каркас пола, можно посмотреть в видео в конце статьи.

Перед укладкой лаг на обвязке нужно сделать разметку равную их шагу. Далее в брусе обвязки пропиливаются углубления по ширине лаг. После укладки в пазы обвязки лаги фиксируются дюбелями, шурупами, гвоздями или саморезами.

Важно: все деревянные несущие конструкции пола обязательно обрабатываются антисептиками и антипиренами для защиты от гниения и горения.

Снизу к лагам нужно прикрепить доски 30х30 мм. Для повышения прочности конструкции пола иногда в ходе строительства лаги соединяют между собой поперечными перемычками с шагом 150 см. Но это не обязательно. Такое усиление конструкции рекомендуется делать в том случае, если будет выполняться бетонный пол с подогревом.

Что касается каркаса пола второго этажа, то здесь будут использоваться балки перекрытия, а не лаги. Их шаг принимаем равным 500 мм. Настил будет укладываться прямо по балкам.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции.

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.

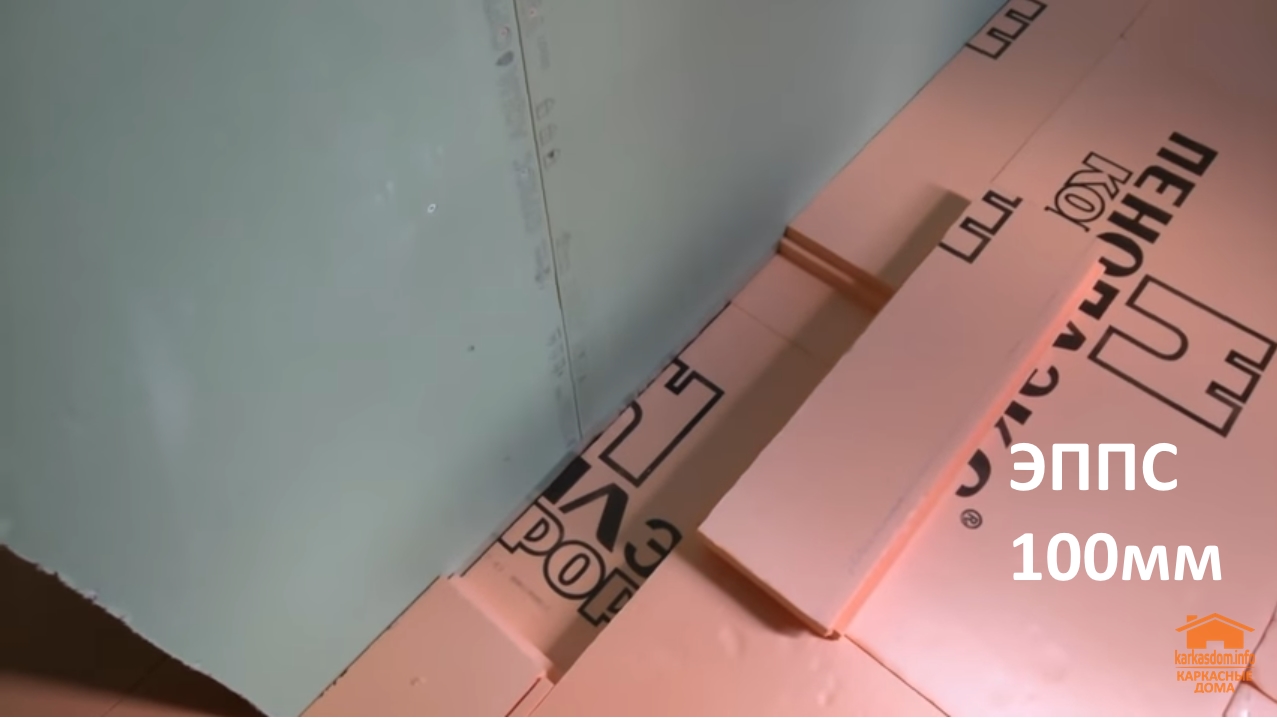

2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой. В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг 40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

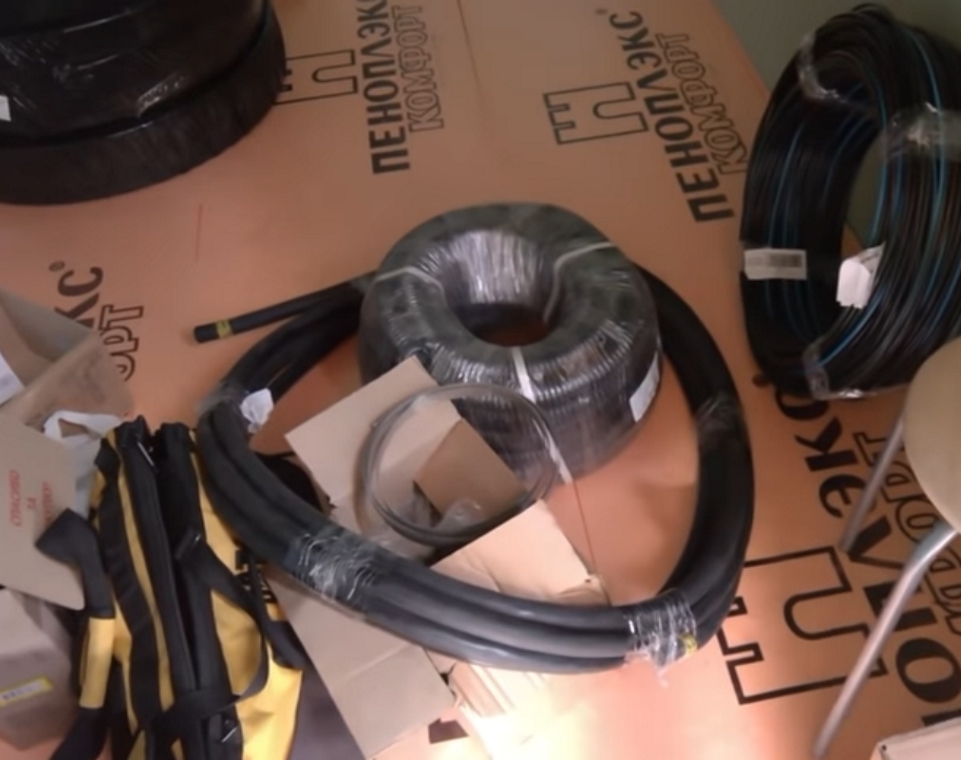

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Фундаменты на винтовых сваях – не редкость в каркасном домостроении. С учетом особенностей постройки к полу первого этажа предъявляют ряд требований. Основание должно быть не только прочным, но легким, чтобы не создавать чрезмерной нагрузки на сваи. Не менее значим и теплоизоляционный аспект. Как объединить эти характеристики и правильно обустроить пол? Попробуем разобраться.

Специфика пола и требования по его обустройству

Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:

• доступную стоимость;
• короткие сроки возведения;
• универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.

Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:

• выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
• повышает энергоэффективность дома;
• предупреждает появление конденсата на поверхности перекрытий.

В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:

1. Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
2. Размещение утеплителя между лагами.
3. Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
4. Продухи вентиляции. Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.

Общая схема пола каркасного дома

Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами , что само по себе удешевляет бюджет строительства. Конструкционный пирог пола имеет следующую схему:

1. Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки. В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.
2. Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
3. Утеплитель. Варианты теплоизоляционного материала: , экструдированный пенополистирол, керамзит.
4. Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
5. Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.

Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру . Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов . Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок .

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата . Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол . Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит . Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
2. На оголовки настелить гидроизоляцию, например, рубероид.
3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
4. Саморезами прикрепить балки к оголовкам.
5. Выполнить врезку остальных брусьев внутри периметра.
6. Стальными скобами дополнительно соединить детали обвязки.
7. Проверить горизонтальность размещения балок.
8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

После подготовки чернового пола приступают к его изоляции:

1. Застелить основание гидроизоляционной пленкой.
2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия .

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции .

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с . Это предотвратит попадание талых вод и осадков в подполье.

Нюансы обустройства теплого пола

Теплый на сваях выполняется с применением водяного контура или нагревательных матов.

Схема обустройства

1. После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
2. Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
3. Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
4. Расстелить фольгированную подложку блестящей стороной вверх.

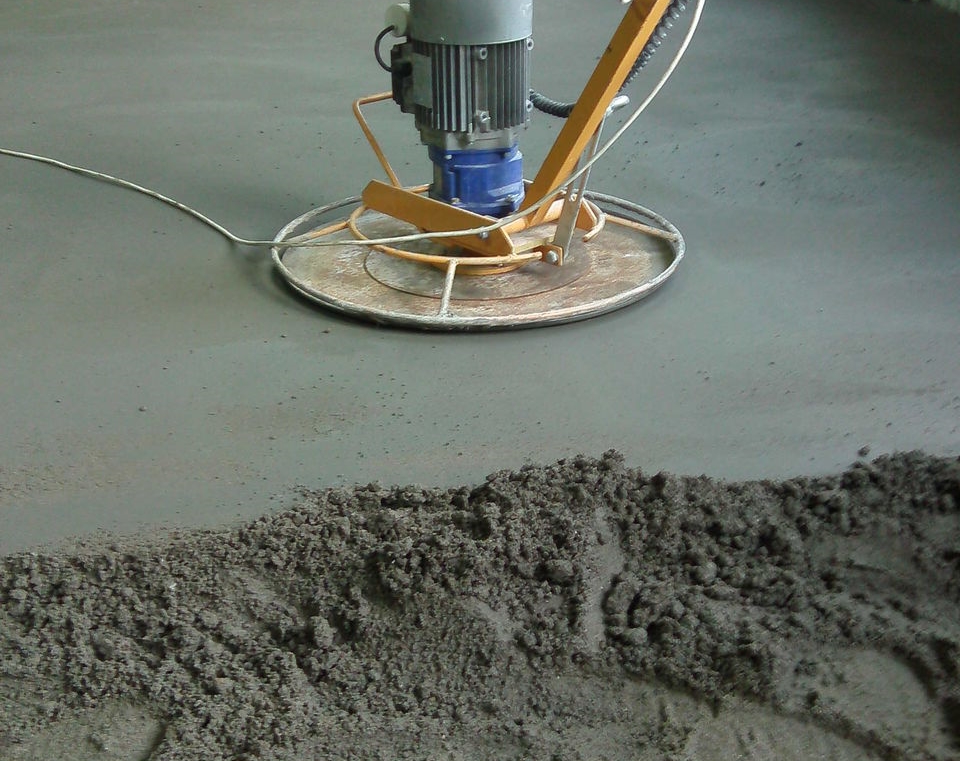

5. Выложить нагревательные маты теплого пола и залить бетонной стяжкой.

В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие .

Видео: как сделать стяжку

Обустройство и каркасника на свайном фундаменте не представляют каких-либо сложностей. Но при всей простоте выполнения, процесс требует от исполнителя внимательности и соблюдения всех технологических нюансов.

Пол в каркасном доме должен делаться по деревянным балкам перекрытий. Чаще всего готовая конструкция контактирует с наружным воздухом. Это вызвано тем, что для возведения легких сооружений популярностью пользуется свайный винтовой фундамент. Такие опоры приподнимают здание над землей, оставляя свободное пространство между ней и перекрытием, которое продувается воздухом.

Устройство пола в каркасном доме требует обязательного его утепления. Без этого существует большая вероятность появления плесени и грибка, да и ходить по холодной поверхности - занятие не из приятных.

Пирог конструкции

В первую очередь нужно сделать перекрытие в каркасном доме. Оно одновременно будет и черным полом. Главные балки перекрытия нужно надежно закрепить на - ростверке.

Важно знать, что между металлическими сваями и деревянным брусом обязательно требуется гидроизоляция. Она необходима для того, чтобы защитить от негативного воздействия элементы, которые обладают разными характеристиками, особенно, естественной влажностью. Для гидроизоляции укладывают рулонный материал в два слоя. Можно использовать рубероид, линокром или гидроизол. Иногда встречается устаревший толь или пергамин. Их использовать не желательно.

Несущая основа пола каркасного дома может быть сделана двумя способами:

• с применением главных балок;
• с использованием главных и второстепенных балок.

Второстепенные балки или проще лаги позволяют увеличить шаг основных балок. Но такой вариант увеличивает фронт работ, повышает материалоемкость и толщину перекрытия.

Правильный пирог пола

При отсутствии второстепенных главные балки тоже используют как лаги. Правильный пирог в этом случае выглядит следующим образом (перечисление снизу вверх):

• черепные бруски сечением до 50х50 мм, которые прикрепляются сбоку в нижней части несущих балок перекрытия;
• подшивка из досок;
• влаговетрозащита;
• несущие балки с утеплителем между ними;
• пароизоляционный материал;
• доски чернового пола или ДСП толщиной около 16 мм.

Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.

Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление - на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25-40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала - паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2-3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Утепление перекрытий

Для теплоизоляции перекрытий используют несколько типов материалов. Здесь нет ограничения по прочности, поскольку утепление укладывается между лаг и не воспринимает полезную нагрузку.

Среди вариантов изоляции широкое распространение получили:

• минеральная вата;
• пенопласт;
• экструдированный пенополистрол (“Пеноплекс”);
• пеноизол (в виде пены).

Популярным вариантом стала минеральная вата. Это обосновано выгодной стоимостью материала, его доступностью и простотой технологии. Еще одно преимущество - паропроницаемость, вата не препятствует естественной вентиляции здания. Чтобы не пришлось резать плиты, рекомендуется назначать шаг лаг так, чтобы между ними в свету оставалось расстояние 580 или 1180 мм. Это позволит укладывать утеплитель плотно и без обрезков.

Существует несколько видов минеральной ваты. Лучше всего подойдет базальтовая в жестких плитах. Стекловата неудобна в работе, а шлаковата изготавливается из отходов промышленности.

Толщину утеплителя назначают по расчету в зависимости от климатического региона. В среднем это будет значение от 5 до 15 см. Для точных вычислений рекомендуется воспользоваться программой ТЕРЕМОК. Ее легко найти в свободном доступе в виде приложения для ПК или онлайн-версии. Для расчетов потребуется выбрать населенный пункт из списка, тип рассчитываемой конструкции толщину утеплителя и его теплопроводность. Последнюю характеристику легко узнать у производителей.

Теплый пол в каркасном доме

Строительство зданий с теплым водяным полом набирает популярность. Такой вариант позволяет сделать жилище комфортным без серьезных затрат. Водяное отопление стоит намного меньше электрического.

Для прокладки труб внутри пирога используют особую конструкцию настила. Черновой пол в этом случае рекомендуется изготавливать из доски не 40 мм, а 50 мм. Настил делается не сплошным, а разреженным. Расстояние между элементами подбирается так, чтобы между ними можно было уложить теплоотражающие пластины с тубами отопления внутри.

Еще одна конструкция пола в каркасном доме с водяным отоплением делается с помощью цементной стяжки. Стяжку заливают поверх сплошного настила поверх несущих балок. Из-за повышенной нагрузки настил делают толщиной 50 мм.

На доски кладут полиэтиленовую пленку, которая предотвратит протекание цементного молочка. Дальше заливают стяжку толщиной 50-70 мм предварительно разложив по полу водяные трубы. Они обязательно должны быть полностью скрыты бетоном. Поверх стяжки укладывают чистый пол.

Второй метод имеет существенный недостаток - увеличения нагрузки на перекрытие. Кроме того, в случае поломки системы отопления придется ломать стяжку. Первый вариант позволяет просто разобрать пол и собрать его заново.

Все чаще фундамент каркасного дома возводится на винтовых сваях. Это удобный и простой вариант, который имеет невысокую стоимость. Однако он требует надежной теплоизоляции, иначе зимой в помещении будет холодно. Именно поэтому основание пола лучше делать из древесины, она более натуральная и лучше сохраняет тепло.

Об индивидуальном устройстве полов в каркасном доме на сваях я расскажу подробнее.

В чем сложность устройства пола в каркасном доме на сваях?

Подобный фундамент отличается невысокой стоимостью, короткими сроками монтажа и универсальностью, т.е. возможностью использовать его на любых типах поверхностей (плывучий грунт, сложный рельеф и т.п.).

Однако никто не застрахован от недостатков, в данном случае – продуваемое подполье. Чтобы этого избежать, потребуется серьезное утепление и пароизоляция. Это поможет решить следующие проблемы:

• Предотвратит образование грибковых наслоений и гниения пола.
• Повысит энергоэффективность пола.
• Избавит от появления влаги на перекрытиях .

Также я сразу отмечу некоторые моменты, позволяющие повысить качественные характеристики будущего пола:

• нижнюю обвязку я обязательно обрабатываю антисептиком. Для этого лучше применять специальный состав глубокого проникновения;
• тепловой уплотнитель размещаю между подложными балками;
• делаю забивку для опор, которая помогает снизить теплопроводимость, с целью недопущения замерзания почвы под строением.

Особенности устройства пола на сваях

Обычно свайный фундамент я использую в случае:

• производства работ на грунтах агрессивных пород (каменистый, болотистый и пр.);
• при неровной поверхности грунта;
• ограниченных периодах строительства;
• невозможности приведения грунтового основания в походящее для строительства состояние.

Данный вид фундамента представляет собой металлические трубы, по краям которого установлен металлический наконечник. Конусообразное острие вводится в толщу земли и плотно закрепляется в ней. Если земля рыхлая, то я ее дополнительно уплотняю почвой.

Для равномерного распределения веса строения на фундаменте, верхушки свай надрезают на одном уровне, устанавливают оголовки, а сверху обустраивают круговую обмотку. Они объединяют столбы в сплошную конструкцию.

Имейте ввиду, что винтовые сваи не забивают в почву, а завинчивают в ручную или механическим способом!

Материал обвязки любой: сталь, дерево, бетон. Качество обвязки и выбранного материала является основой для устройства пола первого этажа каркасного дома.

Чтобы защитить половую конструкцию от лишней влаги, перед началом обвязки наверх свай креплю гидроизоляционную защиту.

Структура пола каркасного дома

Определяя необходимый материал для полового перекрытия каркасного дома, большое внимание уделяю его прочности, весу. С целью недопущения нагрузки на опоры здания, масса изделия выбирается минимальной. В идеале материал подбирается из дерева (осина, дуб, хвоя и др.) обязательно сухое и без видимых повреждений..

Подготовив основание и ростверку, я принимаюсь к установке половой конструкции. Для выполнения деревянной обвязки я рекомендую применять балки, размером 10х10 см. Лучше, если они будут из хвойных материалов, который отличается износостойкостью, долговечностью и надежностью.

Обвязка должна быть крепкой, поэтому для больших площадей, где между опорами более трех метров, я укрепляю дополнительными стойками.

Чтобы дерево прослужило долго, конструкцию необходимо защитить. Делаю это при помощи специальных антигрибковых обработок. Затем, по низу подложного материала креплю обшивку из досок размером 30 на 30 мм.

В целях большей прочности пола использую перемычки. Их набиваю сверху подложного основания на расстоянии 150 см от последней. Данную методику следует использовать при использовании в доме заливного пола с подогревом.

Пирог пола каркасного дома

Фундамент на винтовых сваях обладает отличительной особенностью, а именно, наличием обвязки из брусьев его опор, которая одновременно выполняет роль лаг. Благодаря такому шагу, стоимость строительства становится в разы меньше.

Пирог пола в каркасном доме на сваях представляет собой:

• Черновой пол в каркасном доме на сваях – является базовой основой всей строительной конструкции. Для его создания я использую деревянный материал, ДСП, ОСБ или фанеру.
• Гидроизоляционный слой – лучше всего использовать перфорированную мембрану. Даже сгодится обычная пленка.
• Слой утеплителя – наилучшим материалом здесь служит базальтовая вата, керамзит или пенополистирол. Они прочные и качественные материалы, обладающие повышенной плотностью, что очень важно в утеплении пола.
• Пароизоляция – не дает скапливаться влаге и препятствует промоканию утеплителя.

Подложка для финишной отделки пола подбирается исходя из чистового материала, т.е., укладывая паркет или ламинат на пол первого этажа каркасного дома, под низ я настилаю фанеру. Декорируя в будущем кафелем или линолеумом, использую сухую стяжку. Если пол водяной, под него заливаю стяжку.

Ваша выгода при обращении ко мне

строю сам - 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Особенности выбора материала для пола

Соблюдая качество и надежность перекрытия пола первого этажа каркасного дома следует трепетно отнестись к подбору строительные материалы. Выбирая несущие детали конструктивного пирога пола, следует подбирать древесину в зависимости от погодных прихотей района, весовых нагрузок, агрессивных условий помещения (ванная, кухня и т.п.).

Наиболее часто для пола первого этажа каркасного дома применяется:

• Хвоя - дешевый, стойкий вид. Данный материал я применяю в малых комнатах.
• Осина и дуб – дорогостоящие материалы, отличающиеся высокой стойкостью и большим периодом эксплуатации. Качество материала позволяет использовать его в остальных комнатах.

Перед укладкой деревянного пола я его тщательно просушиваю. Если этого не сделать, со временем появляются щели и трещины.

Древесину я приобретаю 1 класса (не более 20% влажности). Для подсчета расходного материала, к площади дома добавляю 10%. Доски лучше приобретать длинной по два метра. Во избежание разбежки по цвету, текстуре, материал подбираю из одной партии.

Лучше всего приобретать настил из обрезной шпунтованной доски, она не требует дополнительных шлифовальных работ, а это значительно экономит время, уменьшает расходы.

Материалы для гидроизоляции

Чтобы защитить покрытие от влаги, многие используют пергамин или рубероид. Пергамин отличаются невысокой стоимостью, однако он недолговечен. Причиной тому состав, основу составляет картон, который, под воздействием агрессивных факторов разрушается. От резких изменений температур, на рубероиде появляются трещины, теряются его защитные свойства.

Лучшим средством для гидроизоляции пола в каркасном доме на сваях являются одно-двухслойные мембранные материалы, состоящие из синтетического волокна или стекловолокна.

Чтобы облегчить работу, в выполнении гидроизоляции, я использую битумные мастики. Подобные мастики, по способу их применения, бывают двух видов - горячие и холодные. Первая состоит из минерального волокна, гипса, асбеста и др., вторая из извести.

Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости (отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Шаг 3.
Стоимость

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом

Принципы утепления

Для связки винтовых свай практически всегда применяю материалы из дерева. Надо знать, что опоры излишне нагружать нельзя, ввиду чего обшивку по массе выбирают как можно легче. Конструкция должна защищать от внешних факторов (ветер и влага и т.п.).

Материал для нижней обшивки я использую следующий:

• ОСБ – доступный, прочный материал, однако не терпит воздействия воды. Перед установкой необходимо обработать дерево специальным составом, а соединительные швы покрываю герметиком.
• ДСП – простой в сборке материал, но разрушается при попадании на него влаги. В отличии от ОСБ он более экологичный.
• Многослойная фанера – использую только материалы, с пометкой ФК и ФСФ, в их структуре имеются формальдегидные смолы. Благодаря им обшивка устойчива к внешним разрушительным воздействиям.

Можно использовать и материал из обычных деревянных досок с поперечным разрезом 5*10 см. Это дорогостоящий вариант, но более прочный и экологичный.

Предварительно древесину необходимо обработать специальными составами.

Выбирая утепляющий материал необходимо тщательно исследовать его возможности при использовании помещениях с повышенной влажностью, либо при попадании таковой на него. Лучшим вариантом будет:

• Минеральная вата – в основном применяю ваты базальтовые. Это экологичный, негорючий, стойкий к деформациям материал. При правильной укладке практически не дает усадки.

• Экструдированный пенополистирол – лучший материал, обладающий устойчивостью, и гигроскопичностью. Среди минусов – дороговизна и легковоспламеняемость.
• Керамзит – недорогой и пожаробезопасный натуральный материал, однако теплоизоляционные качества ниже синтетических материалов.

Иногда может использоваться и пенопласт, который отличается высокой теплозащитой и низкой стоимостью. Минусом является высокое водопоглощение и ухудшение качественных характеристик при низких температурах.

Монтаж пола каркасного дома на винтовых сваях

Чтобы защитить деревянные элементы, а также продлить срок эксплуатации здания, я использую антисептики и антипирены. Это специальные составы, которые защищают дерево от грызунов, насекомых, а также гниения, покрытия плесенью и др. Делать это необходимо еще до монтажа изделий.

Устрйство пола производится в следующей последовательности:

1. Для начала на опорах винтового фундамента проделываю четыре отверстия, затем настилаю слой гидрозащиты, закрепляю. По кругу конструкции раскладываю балки и соединяю их между собой.

2. При помощи саморезов устанавливаю балки к оголовкам, креплю к оголовкам остальные брусья. Беру стальные скобы и соединяю между собой детали обвязки.

3. Строительным уровнем проверяю ровность установки балок.

4. Снизу брусьев устанавливаю обрешетку, именно она будет служить базой для крепления подосновы.

5. Затем приступаю к черновой отделке и прокладке теплоизоляции:

• Вначале основание пола застилаю гидроизоляционной пленкой, которая не даст влаге попасть внутрь утеплителя.
• Между лагами закладываю теплоизоляцию. С каждой стороны предусматриваю запас по 0,5 см, чтобы материал плотно прилегал друг к другу.

• Поверх нее кладу пароизоляцию. Ее следует класть внахлест, чтобы предотвратить образование мостиков холода.

Свайно-винтовой фундамент предусматривает обязательную забивку цоколя. Делать это можно одним из следующих способов:

• Кирпичная – основанием здесь является подсыпка из щебня и песка. Затем закладываю саму забивку в полкирпича, арматуру здесь применять необязательно. Кирпич посоветую керамический и клинкерный.
• Из профнастила – основой для установки профлиста служат пролеты, которые прикрепляю к буронабивным столбам.
• Из ДСП – материал монтирую аналогично профнастилу.

Нельзя забывать о естественной вентиляции, которая не позволяет образовываться влаге в конструкции. Отмостку я выкладываю из тротуарной плитки или брусчатки или заливаю бетонную стяжку. Важно соблюдать угол наклона 4 градуса от дома. Место примыкания облицовки и отмостки заделываю герметиком, это препятствует скапливанию влаги и иных осадков под основанием дома.

Теплоизоляция первого этажа

Чтобы утеплить пол в каркасном доме на винтовых сваях я использую водяной контур или нагревательные маты. После установки фанеры или ОСБ плит, а также гидроизоляции, приступаю к укладке пенополистирола. Для удобства работы данный материал лучше приобрести в листах.

Верх пенополистирола должен лежать на одном уровне с обвязкой.

Сверху теплозащиты устанавливаю пароизоляцию с запасом (высота совпадает с уровнем чистового пола). Затем устанавливаю армирующую сетку, она предотвратит образование трещин цемента.

Заливаю слой раствора, состоящего из цемента и песка. Оставляю до высыхания, после стелю подложку, выкладываю нагревательные маты теплого пола, после заливаю бетоном.

В процессе заливки бетона его необходимо периодически увлажнять, чтобы не появлялись трещины.

Устройство теплого пола в каркасном доме на сваях не представляет сложностей. Главное, соблюдать все правила и нюансы монтажа, а также выбирать качественные материалы.

Представляем еще одну инновацию от сайт, а именно – технологию устройства ВТП в доме на сваях с неутепленной платформой перекрытия. Слабым местом энергосбережения в домах на свайных фундаментах является пол, т.к. данный вид фундамента не предусматривает изолированного утепленного подполья. А устройство водяного теплого пола (ВТП) в каркасных домах на сваях, и вовсе долгое время считалось недосягаемым.

Инженеры и проектировщики сайт постоянно ведут разработки оптимальных технологических решений для строительства энергоэффективных и при этом недорогих каркасных домов. Одной из поставленных задач была разработка устройства водяного теплого пола на платформе без утепления в домах на свайных фундаментах. Да, вы не ослышались – перекрытие без утепления в доме на сваях!

Перейдем к технологии. Перекрытие пола и обвязка, собираются в соответствии с проектом, технология не требует внесения изменений в конструктив каркасного дома. Но, в отличие от традиционной технологии, расстояние между лагами, в которое обычно укладывается утеплитель, в данном случае остается незаполненным.

Сверху по лагам укладывается ЦСП толщиной 16мм. Затем, на ЦСП производится укладка 100мм (50 + 50 в разбежку, для перекрытия сквозных швов) экструдированного пенополистирола (ЭППС).

По ЭППС производится раскладка труб теплого пола. Далее происходит устройство полусухой стяжки, толщиной 6-7см, с заливкой труб.

Данное решение, сочетания свайного фундамента и ВТП, получается очень недорогим, но при этом очень качественным и теплым. ЦСП в сочетании с ЭППС надежно изолируют холод снизу, и отрезают выход тепла из дома через пол. Технология очень энергоэффективна! В разделе Видео: коммуникации в каркасном доме вы можете посмотреть видео по устройству данного теплого пола, в одном из домов, построенных нашими строителями.

Этот вариант пирога пола имеет преимущество и в отсечении мостиков холода, которыми являются лаги пола. Два слоя ЭППС по 50мм с перехлестом швов, в этом случае значительно теплее традиционного пола с утеплением 200мм минеральной ватой.

Также, мы предотвращаем всевозможные проблемы при эксплуатации перекрытия, такие, как проникновение в перекрытия мышей, гниение лаг при повышенной влажности в закрытом пространстве перекрытия, и появление плесени.

В заключение, для сравнения приведем расчет пола площадью 100м2, утепленного традиционным способом для каркасных домов, т.е.. Расчет производится без учета устройства ВТП, т.к. при его устройстве понадобятся одинаковые материалы и их кол-во, в обоих вариантах.

Пирог пола под ВТП с минеральной ватой :
- Сплошная подшивка пола снизу, доской:
1 доска 100х25 = 0,6м2/шт
Стоимость 1 доски сухой (14 т.р./м3) 212 руб
100м2 / 0,6м2 = 167 шт
167 шт х 212 руб = 35,4 т.р.
- Ветрозащита (хорошая) 3 т.р./рул. 75м2 = 5 т.р. (с учетом перехлестов).
- Вата базальтовая (скандик) 50мм: 540 руб / 5,75м2 = 93,9 руб/м2
200мм: 93,9 руб х 100м2 х 4 (200мм) = 37,6 т.р.
- Пароизоляция 1,5 т.р./рул. 75м2 = 2,5 т.р. (с учетом перехлестов)
- Контробрешетка (желательно) брусок 25х50: 30 шт х 106 руб = 3,2 т.р.
Итого : 83,6 т.р. и 2-3 дня работы для 2-3 человек.

Пирог пола под ВТП с ЭППС :
- Экструдированный пенополистирол 1185х585х50мм = 0,69м2
170 руб / 0,69м2 = 246 руб/м2
246 руб х 100м2 х 2 (100мм) = 49,2 т.р.
Итого : 49,2 т.р.
