. по организации подачи окрашиваемых изделий , ─ на тупиковые и проходные . При индивидуальном производстве чаще используют тупиковые покрасочные камеры периодического действия, а при крупносерийном ─ проходные покрасочные камеры.

. покрасочные камеры могут быть открытыми и закрытыми (открытого и закрытого типа). Закрытые покрасочные камеры обеспечивают полную изоляцию рабочей зоны от окружающего пространства. Это позволяет за счет согласованной работы приточной и вытяжной вентиляции, поддерживать внутри камеры давление, отличное от атмосферного, тем самым, препятствуя неуправляемой эмиссии загрязнений. Корпус открытой покрасочной камеры образует частично замкнутое пространство. Количество открытых проемов зависит от технологии окрашивания, расположения рабочего места (вне камеры или в камере) и способа загрузки-выгрузки окрашиваемых изделий.

. особенности устройства системы фильтрации дают основание выделить два больших класса покрасочных камер ─ сухие покрасочные камеры и камеры с гидрофильтром .

Камеры с водяной завесой в нормативной документации

О том насколько важна, а часто необходима окрасочная камера с гидрофильтрами или окрасочная камера с водяной завесой говорится в целом ряде действующих нормативных документов.

«Воздух, отсасываемый из окрасочных камер, кабин напольных решеток, подвергается очистке от образующегося аэрозоля лакокрасочного материала. Очистка должна производиться, как правило, «мокрым» способом в гидрофильтрах». Такое положение содержат «Санитарные правила при окрасочных работах с применением ручных распылителей. Санитарно-гигиеническая характеристика условий труда» .

Постановление Минтруда РФ от 10.05.2001 № 37 «Об утверждении Межотраслевых правил по охране труда при окрасочных работах» еще более категорично. Пункт 3.52.: «Вытяжной воздух из помещений для работ с ЛКМ, местных вентиляционных систем и местных отсосов должен подвергаться очистке от аэрозолей ЛКМ «мокрым» способом в гидрофильтрах».

Важен не только санитарно-гигиенический аспект, но и требования пожарной безопасности. «ППБО-109-92. Правила пожарной безопасности на железнодорожном транспорте» : «Окрасочные работы методом распыления лакокрасочных материалов должны производиться в окрасочных камерах, выполненных из несгораемых материалов и оборудованных гидрофильтрами. Без гидрофильтров или других эффективных устройств для улавливания аэрозолей горючих красок и лаков эксплуатировать систему местных отсосов окрасочных шкафов, камер и кабин не разрешается».

Цвет ─ это очень важно

Покрасочные камеры ─ сравнительно молодой вид оборудования, в отличие от красок или лакокрасочных материалов (ЛКМ), которыми человечество пользуется не один десяток тысяч лет.

По крайней мере, такой возраст имеют самые древние из наскальных рисунков, для нанесения которых использовали минеральные порошки, древесный уголь, известь, глину, а позже животные жиры, секрет желез живых существ и иные биоматериалы. Химическая индустрия пополнила этот арсенал разнообразными синтетическими красочными составами, сделавшими мир намного ярче. Разумеется, яркость неба, воды, минералов и растений осталась прежней, но ноосфера (или антропосфера) заиграла всеми цветами радуги. Это произошло ещё. и потому, что цвет, будучи составной частью дизайна, превратился в один из важнейших инструментов продвижения многих товаров, в т.ч. промышленных изделий. Помимо этого тонкий слой краски приобрел важное экономическое значение, обеспечивая защиту миллионов тонн стальных изделий и конструкций от коррозии.

О том, насколько важен цвет, а значит, оборудование для окрашивания вообще и покрасочные камеры в частности, можно судить на примере автомобильной промышленности и огромной, создающей сотни тысяч рабочих мест, индустрии автосервиса. Для них качество и себестоимость окрашивания ─ одни из главных козырей в конкурентной борьбе, а функциональные возможности покрасочных камер во многом определяют экономическую эффективность производства.

Предпосылки появления покрасочных камер

сложились во второй половине XIX столетия . В 1887 году в США был изобретен метод распыления окрасочных составов. (Это, кстати, стимулировало появление ЛКМ с невиданными ранее свойствами, например, быстросохнущих). Первыми новую технологию взяли на вооружение производители мебели . Но вскоре, причем в гораздо бо́льших масштабах, она начала использоваться в стремительно набиравшей ход автомобильной индустрии.

Интерес к окрашиванию распылением со стороны многих отраслей дал мощный импульс для развития предприятий, производящих такие устройства. Но вместе с этим со всей определенностью поставил перед ними задачу обеспечить приемлемые условия труда для эксплуатирующего их персонала. Ответом на эти вызовы стали покрасочные камеры, с помощью которых удалось локализовать влияние не закрепившихся на окрашиваемой поверхности фрагментов краски ─ т. н. «красочного тумана». Туманами, как правило, называют аэрозоли, дисперсная фаза которых представлена капельками жидкости . Разумеется, сопровождающие процесс окрашивания загрязнения, часто очень токсичные, туманами не исчерпываются, ─ достаточно вспомнить о таком их компоненте, как пары растворителей.

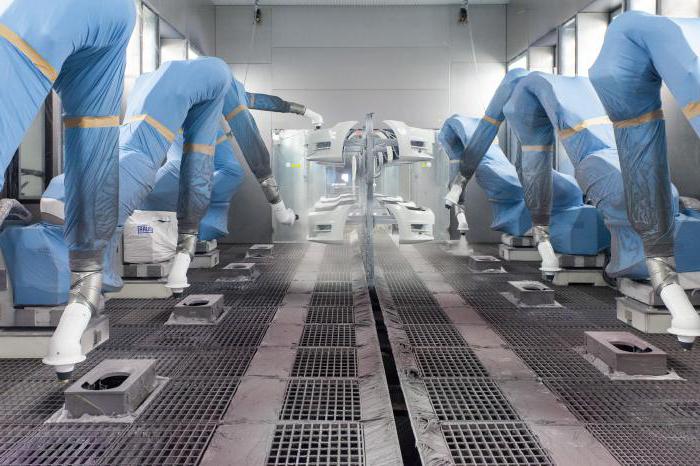

Уже в начале XX столетия для реализации инновационной для того времени технологической концепции были привлечены такие средства, как упорядоченная система циркуляции воздуха и очищающие воздух фильтры. Сколь бы внешне не были похожими на современные покрасочные камеры установки, запечатленные на фотографиях первой половины XX столетия, они сильно изменились. Потому что в результате научно-технического прогресса изменились сухие и гидро- фильтры, вентиляторы, насосы, оборудование для нанесения ЛКМ и сами ЛКМ (достаточно вспомнить о порошковых покрытиях, для нанесения которых используются порошковые покрасочные камеры).

Расширился круг задач, решаемых с помощью покрасочных камер. Как и в начале своего существования, они помогают свести к минимуму вредное воздействие лакокрасочных составов на здоровье работающих , только сегодня на фоне более жестких и детально регламентированных требований национальных законодательств в области охраны труда. К этому добавилась другая важнейшая задача, в начале XX столетия так остро еще не стоявшая, ─ снижение нагрузки на окружающую среду .

Ну и конечно, использование покрасочных камер позволяет обеспечить современные стандарты качества покраски , благодаря системам фильтрации приточного воздуха, удаляющим даже самую мелкую пыль. А за счет автоматизации технологических процессов и повышения энергетической эффективности удается увеличить производительность работ и сделать процесс окрашивания более экономичным.

Водяные покрасочные камеры успешно справляются с этими задачами. Они удобны в эксплуатации, поскольку наличие гидрофильтров упрощает очистку вентиляторов, фильтров, трубопроводов и воздуховодов от частичек ЛКМ. Присутствие воды способствует повышению пожаробезопасности, минимизирует возможность повышенной концентрации взрывоопасных веществ. Водяные завесы с высокой эффективностью очищают загрязненный в рабочей (окрасочной) зоне воздух от твердых частичек краски и клея, паров растворителей, аэрозолей и других загрязнений.

Принцип работы любой покрасочной камеры заключается в создании направленного воздушного потока . Наружный воздух поступает в рабочую зону. Качество окрашивания будет тем выше, чем лучше он подготовлен, ─ с помощью фильтров очищен от твердых включений, имеет нужные температуру и влажность. Уже в «отработанном» виде, загрязненный в рабочей зоне в результате контакта с ЛКМ, он очищается фильтрами вытяжной вентиляции и выводится в окружающую среду.

Если часть этой работы выполняют гидрофильтры, такие устройства называют водяные покрасочные камеры или камеры с водяной завесой. «Часть работы» ─ поскольку наличие гидрофильтров не отменяет применения работающих вместе с ними сухих фильтров, обычно, расположенных перед вытяжным вентилятором финишных фильтров тонкой очистки.

Гидрофильтры

Поскольку основанием для выделения покрасочных камер с водяной завесой, в отдельный класс оборудования, послужило использование гидрофильтров, они (гидрофильтры) заслужили полное право, быть представленными первыми при рассмотрении устройства таких камер.

Термин «гидрофильтр » в данном случае означает воздушный фильтр, очищающий воздух с помощью воды, служащей фильтрующим материалом. Оговорка «в данном случае» обусловлена тем, что иногда гидрофильтрами называют гидравлические фильтры, т. е. фильтры, применяемые для очистки жидкостей в гидросистемах.

Использование воздушных гидрофильтров не является монополией покрасочных камер. Их, например, устанавливают в системах вентиляции для охлаждения воздуха, защиты от искр, удаления сажи, копоти, жиров, устранения посторонних запахов.

Общее для всех гидрофильтров ─ очистка загрязненного воздуха происходит при его взаимодействии с водой. В зависимости от конструктивного исполнения выделяют экранные (каскадные), форсуночные и безфорсуночные гидрофильтры. Они отличаются по принципу подачи очищающей воздух воды и вследствие этого особенностями работы.

В экранных гидрофильтрах водяные завесы создают при помощи переливных водораспределительных устройств и щитов. В форсуночных ─ для образования водяных завес служат форсунки.

Применяют также насосные и безнасосные барботажно-вихревые гидрофильтры, очистка воздуха в которых, происходит в результате его активного перемешивания с водой. Их название происходит от французского barbotage - перемешивание. Принцип действия ─ пропускание газа или пара (в нашем случае воздуха) через слой жидкости (в нашем случае воды).

В экранном гидрофильтре воздушный поток, содержащий частички ЛКМ и пары растворителя, подается на экран, покрытый сплошным слоем стекающей по нему воды, оборот которой обеспечивается работой насоса. Столкнувшись с водой, крупные частицы теряют скорость и вместе с ней стекают в расположенную под экраном ванну. Загрязнения, преодолевшие эту преграду, удаляются, когда воздушный поток проходит сквозь водяные завесы, расположенные за экраном. Более чистым воздух помогает сделать каплеулавливатель, способный «обрабатывать» вертикальные и перекрестные воздушные потоки.

Наряду с фронтальными могут быть установлены боковые завесы. Более эффективное улавливание красочного тумана обеспечивает активный водяной пол (или активный водяной поддон) ─ закрытая решеткой ванна, возможно, заглубленная в бетонный пол цеха.

В форсуночных гидрофильтрах вода распыляется с помощью форсунок. Как правило, винтовых или тангенциальных с диаметром отверстия несколько мм.

Винтовые форсунки формируют более устойчивый факел, зато тангенциальные проще в изготовлении и реже засоряются. Шаг форсунок устанавливают в зависимости от угла конуса струи (обычно 70-75º) и эффективной длины факела.

Щит из листовой стали или полимерных материалов, установленный между рядами форсунок, помогает создавать направленный поток воздуха, препятствуя его попаданию между водяными факелами.

Расход воды зависит скорости ее течения по наклонным щитам или экрану, а также числа завес и площади их сечения (т. е. толщины слоя воды, составляющего обычно несколько мм). Оборот воды почти замкнутый. Почти ─ поскольку из-за потерь на испарение и удаление особо загрязненных вод ее запас приходится периодически возобновлять. Шлам гидрофильтров окрасочных камер с водяной завесой аккумулируется специальной системой очистки воды от лакокрасочных отходов.

Для того чтобы постоянно находящаяся в движении вода не пенилась, в нее добавляют антивспенивающие добавки.

Корпус ─ «классический» и не совсем

Обязательный атрибут покрасочной камеры ─ корпус. Это не всегда «классический» корпус с полом, стенками и крышей. Он может состоять из одной только фронтальной стенки. Существуют бескамерные технологии нанесения ЛКМ, используемые, например, для окрашивания крупноформатных изделий. И во многих таких устройствах воздух очищают с помощью гидрофильтров. Они могут иметь различное конструктивное исполнение. Например, бескамерные установки с нижним отсосом, состоящие из гидрофильтра, системы вытяжной вентиляции и насосного агрегата. Для окрашивания вертикальных поверхностей применяют оснащенные гидрофильтром подъемные площадки, ─ воздух, загрязненный частицами ЛКМ, вовлекается в щель, образуемую окрашиваемой поверхностью и стенкой гидрофильтра такой площадки.

Наличие боковых стен и крыши способствует созданию направленного потока воздуха и препятствует попаданию в рабочее пространство загрязнений от покрасочных кабин, расположенных рядом.

Корпуса покрасочных камер могут быть цельными или модульными. Наиболее распространенный материал для их изготовления ─ листы (панели) из оцинкованной или нержавеющей стали толщиной 0,8-1,5 мм. Есть опыт использования пластика с антиадгезионным покрытием, толщиной от 10 мм. Преимущества такого решения ─ остатки краски хуже прилипают к поверхностям камеры и их легче удалить.

Размеры покрасочных камер определяются организацией работ и размером изделий, для окрашивания которых они предназначены. Организация работ ─ это где, ─ внутри камеры или вне ее, ─ расположено рабочее место, нужно ли в процессе окрашивания поворачивать изделия, используются ли для их транспортировки подвесные конвейеры, имеющие амплитуду качания и т. д.

Система вентиляции

Система вентиляции обеспечивает требуемое направление движения и равномерность потока отработанного воздуха, подлежащего очистке, ─ от рабочей зоны к гидрофильтру.

Обычно используют центробежные и осевые вентиляторы среднего и низкого давления, параметры которых определяют, исходя из количества воздуха, которое необходимо удалить из покрасочной камеры за единицу времени. Вентилятор может быть установлен на ее крыше. Но при этом, особенно, в случае мощных и «оборотистых» вентиляторов, необходимо предупредить шум и вибрационное воздействие на корпус камеры.

В открытую покрасочную камеру весь чистый воздух или основная его часть поступает через открытые проемы непосредственно из цеха, а его недостаток в помещении восполняет цеховая приточная вентиляция. Для увеличения количества используемого покрасочной камерой воздуха может использоваться впускная воздушная труба, оснащенная клапаном, открывающимся при работе окрасочного оборудования. Это актуально для покрасочных камер, расположенных в небольших помещениях.

Тенденции развития технологий окрашивания, используемых в машиностроении, деревообработке, производстве строительных и иных металлоконструкций, ─ везде, где применяются покрасочные камеры с водяными завесами, ─ определяются поступательным ужесточением требований к охране окружающей среды и санитарно-гигиеническим требованиям, как важнейшему сегменту охраны труда. А также необходимостью увеличения экономической эффективности за счет повышения производительности труда, энерго- и ресурсосбережения, улучшения качества работ.

Соответствовать им можно, увеличивая эффективность фильтров, используя новые конструкционные материалы, энергосберегающее вентиляционное и насосное оборудование, наращивая автоматизацию и роботизацию технологических процессов. А это значит, что окрасочным камерам с водяными завесами предстоит меняться. В большей степени по содержанию, чем по форме. Впрочем, именно это они и делают уже на протяжении многих десятилетий.

Или мебели является достаточно сложным и ответственным процессом, который наиболее часто доверяют специалистам, имеющим в наличии оборудованные камеры. Однако изготовить такое устройство вполне можно самостоятельно, при этом вам удастся не только сэкономить средства, но и организовать собственный бизнес. Перед началом работ нужно ознакомиться с требованиями, которые важно соблюсти для достижения наилучшего эффекта.

Подготовительные работы

Покрасочные камеры изготавливаются с помощью перечня определенных инструментов, а также материалов. Помимо прочего, важно найти помещение, в котором будет расположено оборудование. В качестве него может выступить гараж. Запаситесь тепловым вентилятором, вентиляционной системой и тепловой пушкой. Этот перечень является обязательным. При расширении списка можно добавить двери, вентиляторы, ворота, светильники, пульт управления и прочее. Все будет зависеть от желания и финансовых возможностей. Камера должна быть автоматизирована и иметь способность выполнять не только окрашивание автомобиля или иных изделий, но и их сушку. В качестве функциональных составляющих выступает приточная вентиляция, которая снабжена разноуровневыми фильтрами для очистки. Сюда нужно отнести камеру для окрашивания и дальнейшей сушки, тепловой насос, вентиляционную установку и автоматику. Вентиляционное оборудование должно работать по вытяжному принципу и обладать воздушным фильтром.

Подготовка помещения

Покрасочные камеры изготавливаются с учетом требований, которые предъявляются к помещению. Стены должны быть огнеупорными, моющимися и максимально герметичными. С перечисленными пунктами не должно возникнуть особенных сложностей. Стены наиболее часто изготавливаются из стали и хорошо изолируются. Два слоя, которые лягут в основу системы, нужно заполнить теплосберегающими безопасными материалами. Пол тоже необходимо выполнить с учетом некоторых правил, среди них следует выделить проектирование данной части помещения с использованием нескольких слоев решетчатого покрытия, что будет обеспечивать отвод воздуха. должен лечь в основу запасных и входных дверей, которые оберегают автомобиль от пыли и других загрязнений, поступающих с улицы. Именно поэтому столь важна герметичность. Дверь должна легко открываться, что будет обеспечивать безопасность мастера.

Обустройство системы освещения

Покрасочные камеры изготавливаются с учетом обустройства подходящей Использованием ламп дневного света можно обеспечить наилучшую видимость и отсутствие бликов, а также ненужных теней. По технологическим правилам, освещенность должна составить от 600 до 1000 люкс. Наиболее удачным и эффективным вариантом является использование люминесцентных ламп, которые располагаются на боковых стенах и под потолком. Однако такой подход предполагает некоторые недостатки, во время окрашивания мастер не будет иметь обзорности нижней части автомобиля или изделия. Для того чтобы исключить ненужные блики и недостаточное количество света, нужно расположить вдоль стены большие продолговатые лампы. Покрасочные камеры изготавливаются на основе требований свободного пространства, которое будет гарантировать удобство работы. Не следует выбирать помещение, площадь которого меньше чем 4 x 6 метров. Камеру рекомендуется устанавливать на бетонную основу, однако стоит учесть, что данный подход является весьма дорогостоящим. Можно прибегнуть к альтернативному решению, которое предполагает использование в качестве основы металлического каркаса. Нужно расположить под полом клапан, вытяжную систему и фильтр.

Устройство вентиляционной системы

Покрасочная камера должна обладать качественной системы вентиляции, так как она выступает одним из ключевых факторов. Система должна снабжаться фильтром, что обеспечит очистку воздуха, исключая осаждение тумана краски. В продаже есть одномоторные и двухмоторные установки. Первая разновидность нагнетает воздух сверху, в результате туман осаждается вниз и выводится через специальное отверстие. Два мотора обеспечивают нагнетание и отсасывание воздуха. Когда изготавливается покрасочная камера, то можно снабдить ее и воздушным фильтром. Лучше всего выбрать двухфазную разновидность, эта модель будет способна улавливать крупные загрязнения, а также станет избавлять от мелких частиц. Важно выбирать вентиляционные системы, скорость воздуха потока которых равна пределу от 20 до 25 см в секунду.

Выбор сушки для покрасочной камеры

Если будет изготавливаться чертежи которой представлены в статье, то важно снабдить ее сушкой. Теплогенераторы, которые можно найти на современном рынке, работают на отработанном масле, газе и топливе. В зависимости от потребностей камеры можно предпочесть генератор разной мощности, он может быть снабжён автоматическим таймером и другим функционалом. Для просушки окрашенных автомобилей и изделий наиболее часто используются Они просты в эксплуатации и обеспечивают нужный эффект при значительных финансовых затратах.

Устройство внутреннего пространства камеры

Стоит полностью исключить внутри наличие всевозможных материалов, на которых способна собираться пыль. Сюда можно отнести мебель, ковры, тканевые материалы и мягкие уголки. Владелец при этом сможет достаточно просто производить уборку, обеспечивая нормальное состояние внутреннего пространства.

Выбор цвета для камеры

Когда изготавливаются покрасочные камеры для мебели, то стены и потолок наиболее часто окрашиваются в белый цвет. Специалисты рекомендуют использовать для этого порошковую краску. Подобный подход обеспечит правильную цветопередачу, а также облегчает процесс окрашивания. Желательно снабдить камеру подсобным помещением, в котором будут храниться всевозможные предметы, оборудование и инвентарь.

Оборудование для окрашивания

Если будет изготавливаться покрасочная камера, инструкция, представленная в статье, может использоваться вами для проведения данных работ. Важно подготовить оборудование для окрашивания. Подойдут краскопульты, которые могут работать при высоком и низком давлении. Первая разновидность предполагает необходимость использования компрессора, который нагнетает воздух, создавая давление для окрашивания.

Что касается пневматических приборов низкого давления, то они функционируют на сжатом воздухе. В продаже можно найти и которые могут быть пневматическими и электрическими. Дорогостоящее оборудование - это комбинированные автоматы, совмещающие в себе первый и второй тип устройств. Подобные системы объединяют лучшие характеристики безвоздушного и воздушного методов. Покрасочная камера, фото которой представлено в статье, может быть оборудована одним или сразу несколькими из вышеперечисленных устройств. Специалисты рекомендуют использовать безвоздушное оборудование, так как оно является наиболее оптимальным и эффективным. При этом из пистолета под внушительным давлением будут распыляться частицы лака и краски.

Заключение

Если вами будет создаваться покрасочная камера с водяной завесой, то можно использовать безвоздушное оборудование, которое обеспечивает экономию материалов, расходуемых при проведении работ. Если речь идет о порошковой камере, то с помощью нее удастся сэкономить растворители. Данное оборудование позволяет работать при функционировании одномоторной вентиляции, гарантируя качественное покрытие поверхности кузова автомобиля или любого другого изделия.

Отличным бизнес-решением является покраска автомобилей в домашних условиях. Но чтобы иметь возможность красить автомобили, мало опыта и оборудования для покраски, необходимо иметь еще и помещение, в котором будет производиться окрашивание транспортных средств. В организациях, где занимаются покрасками автомобилей, уже давно производят покрасочные работы в камере с водяной завесой. Не секрет, что такое устройство можно сделать своими руками, лишь приложив некоторые усилия и потратив небольшую сумму денег, для покупки некоторого оборудования. Можно купить уже готовую, только стоимость ее будет очень высокой, а вкладывать большую сумму готов не каждый. Для того чтобы сделать устройство с водяной завесой своими руками, потребуются еще и некоторые знания.

Из чего состоит камера

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Покрасочная камера с водяной завесой – это закрытое помещение, которое изготавливается из нержавеющей стали и имеет приточно-вытяжную вентиляцию. Создается такая вентиляция с помощью электродвигателей. Основной частью устройства, является нагревательный ТЭН, который способствует нагреванию помещения до необходимой температуры и поддержание ее во время покрасочных работ. В состав камеры входит также освещение, которое должно быть, распространено по всей площади равномерно, и обладать достаточным световым потоком. Лучше всего их размещать не только на потолке помещения, но и по боковым стенам. В устройство также входит оборудование для проведения покрасочных работ, и прочими вспомогательными инструментами.

Планировка камеры для покраски

Зная, из чего состоит покрасочная камера, необходимо определиться с размещением, где будет производиться обустройство, и сделать проект, по расположению основных конструктивных элементов. Отличным размещением для сооружения устройства может послужить гараж, или же построить новую пристройку, что займет больше времени и соответственно финансов. Для изготовления устройства своими руками понадобятся элементы конструкции, из которых она будет основываться, системы отопления и вентиляции, фильтрации и освещения.

Изготовление камеры для покраски

Сделав планировку, необходимо провести все технические расчеты, и приступать к монтажным работам.
В первую очередь строится новое помещение или собирается каркас внутри гаража. Общие размеры должны быть: длина 10 метров, ширина 8 метров, высота 3,5 метра. Покрасочная камера соответственно имеет размер: 4 метра шириной и 6 длиной.

1. Установка ворот.
   Ворота использовать лучше всего утепленные, чтобы не было подсоса и потерь теплого воздуха, снаружи обшивается профнастилом. В месте соприкосновения ворот, утепляется специальной клейкой лентой. Места со щелями, необходимо запенить монтажной пеной.
2. Конструкция пола. Основание пола из бетона, внутри которого делается отверстие, и выводится на улицу металлическая труба диаметром 150 мм, для оттока воздуха. На пол ложится металлическая решетка по всей поверхности помещения на высоту 15-20 см.
3. Стены. Стены обшиваются профнастилом, а внутри утепляются, можно сделать сэндвич панели.
4. Система воздухообмена. Составные элементы: два электродвигателя и металлические трубы диаметрами 100 мм и 150 мм соответственно. Для приточной вентиляции используется электродвигатель мощностью 5 кВт, для вытяжной не менее 7 кВт.
5. Потолок. Изготавливается из профнастила, с утеплителем. В потолке монтируется металлический каркас для притока воздуха. Электрокалорифер, который будет подавать теплый воздух в помещение, устанавливается на улице.

1. Очистка воздуха. Осуществляется с помощью фильтров и имеет трех уровневую очистку.
   • 1 Уровень. Создается фронтальная водяная завеса, которая осуществляется путем стекания равномерных потоков воды;
   • 2 Уровень. Очистка воздуха внутри устройства. Способствует фильтрации и очистке воздуха от отходов краски;
   • 3 Уровень. Сухая фильтрация. Способствует полной очистке воздуха от частиц краски и выполняет функцию защиты вентилятора от налипания краски.
2. Освещение. Монтируются светодиодные или люминесцентные лампы по потолку и стенам помещения.
   Устанавливаются также автоматические датчики управления и контроля над системой приточно-вытяжных вентиляторов и фильтров.
   Смонтировав все необходимое для водяной камеры, устанавливается оборудование для покраски.

Как осуществляется работа

Электрокалорифер нагнетает воздух из атмосферы в замкнутое пространство помещения. Проходя по системе, воздух очищается фильтрами, каждый из которых обеспечивает определенную очистку.
В помещении поднимается температура за счет работы Тэнов. Начинается процесс покраски. Внизу на полу, начинает высасываться воздух из камеры, с помощью вытяжного вентилятора. Перед магистралью установлены водяные завесы, которые способствуют задержанию частиц краски. Здесь воздух проходит все три уровня очистки, если такие предварительно установлены. По такому же принципу работают камеры с водяной завесой и заводского производства.

Положительные моменты устройства своими руками

1. Свободное планирование системы.
2. Большая экономия средств.
3. Возможность экономить на всех составных элементах.
4. Способность употребления основных частей конструкции.

Недостатки устройства

1. Возможны неточности в подсчетах, или недоделки в монтаже устройства.
2. Нет возможности автоматизировать полностью процесс, так как элементы устройства состоят из отдельных частей.
3. Нет никаких гарантий на работоспособность такого устройства.

Стоимость

Затраты на сооружение камеры с водяной завесой своими руками может занять длительное время, но стоимость ее будет равняться около 4000 долларов. Купить заводскую можно от 20000 долларов и выше. Для начала бизнеса, лучшим вариантом есть сооружение своими руками, что гораздо прибыльнее для начинающего бизнеса.

Если вы решили заниматься ремонтом автомобилей, то вам понадобиться обзавестись покрасочной камерой.

Самый надежный и быстрый способ ее приобрести - это обратится в «Уральскую Станкопромышленную компанию» в Екатеринбурге. Наши специалисты смогут быстро подобрать подходящий для вас вариант по разумным ценам.

Конечно, существует и другой способ, но он более сложен и, к сожалению, не совсем надежен.

Конструируем водяную покрасочную камеру

Перед тем как приступить к работам по оборудованию покрасочной камеры в Екатеринбурге, необходимо схематично накидать эскизы, в которых будет видно четкое представление, из каких основных элементов состоит основная конструкция.

Вообще, покрасочная камера представляет собой герметичный бокс, оборудованный приточно-вытяжной вентиляцией. Для создания такой вентиляционной системы применяются электродвигатели. К основной части оборудования относится нагревательный ТЭН, который позволяет поддерживать высокую температуру на протяжении всего покрасочного процесса.

Камера должна быть оснащена световыми приборами, которые позволяют получить равномерную освещенность по всей площади бокса.

Для небольшого объема работ в качестве бокса может быть использован частный гараж. Если же такового не имеется, можно организовать небольшую постройку, что, естественно, повлечет за собой дополнительные финансовые затраты.

Изготовление

Следующим шагом после проектирования окрасочной камеры с водяной завесой являются технические расчеты. Они должны быть проведены со скрупулезной точностью, так как неправильные расчеты могут привести к неполноценному функционированию оборудования.

Примерная схема обустройства камеры выглядит следующим образом:

• Установка дверей. Они должны быть герметичными и утепленными.
• Конструкция пола состоит из отверстия и трубы, которая выходит наружу для оттока воздуха.
• Стены утепляются и обшиваются профнастилом.
• Система воздухообмена включает в себя металлические трубы и два электродвигателя.
• Утепленный потолок, выполняется из профнастила. В потолке монтируется металлическая решетка для притока воздуха.
• Очистка воздуха осуществляется благодаря системе трехуровневой фильтрации.
• Освещение осуществляется благодаря потолочным и боковым светильникам.

Мало приятного в том, что холодный воздух проникает в теплое помещение, охлаждая его, ведь в таком случае получается, что топится улица. Мало того, что это создает не комфортные условия, так еще и заметно отражается на здоровье и кошельке. Преодолеть эту проблему можно при помощи тепловой завесы, которая является надежным барьером между внутренним и уличным воздухом.

Они различаются по источнику тепла, то есть такое оборудование может быть электрическим и водяным. Водяная тепловая завеса выигрывает по экономичности использования, так как нагревательным элементом является горячая вода. Однако такой тип устройства, как и другой, обладает прекрасными достоинствами, за счет которых он становится все более популярным:

1. Защита здания от потери тепла.
2. Защита от холодного воздуха, который, благодаря завесе, не может проникать в помещение.
3. Создание барьера, который не позволяет проникать с улицы выхлопным газам, пыли и насекомым.
4. Выравнивание температурного градиента.
5. Защита от сквозняков, что положительно влияет на здоровье.
6. Дополнительный обогрев помещения.
7. Возможность поддержания двери в открытом положении.
8. Возможность создать прохладу в жаркую погоду.
9. Экономичность, обусловленная как меньшей потерей тепла, так и тем, что источником энергии является не электричество, а вода.

Принцип работы и установка

Принцип действия довольно прост: мощный вентилятор создает поток воздуха большой скорости, который образует «невидимою преграду», благодаря такой системе теплый воздух не может выходить из помещения, а холодный проникать в него. Источник тепла водяной завесы - горячая вода. Получается, что для работы водного типа устройства нужно центральное отопление.

Устанавливать такое оборудование, конечно, тяжело, однако это не идет ни в какое сравнение с тем, что при эксплуатации накладные расходы низкие, а мощность очень высокая. Область применения водяных завес большей частью распространяется на промышленные здания, которые имеют большие открытые проемы. Устройство незаменимо в ресторанах, магазинах и складах, то есть тех в тех местах, где двери открываются очень часто из-за большого потока людей.

Монтаж обычно производится над дверью. Установка над проемом означает, что завеса является горизонтальной, а сбоку от проема - вертикальной. Нужно помнить, что вертикальная завеса должна быть высотой не меньше ¾ высоты проема, который нужно защитить. Это единственное отличие данного типа устройства от горизонтального.

Основной элемент

Главным элементом конструкции является радиальный вентилятор, который необходим для создания необходимого воздушного потока. Такая турбина должна быть единой и расположенной по всей длине устройства. Она помогает создавать равномерный поток. Двигатель крепится сбоку от нее.

Однако часто производители решают расположить двигатель в центре, а по его бокам небольшие турбины. Причиной такого расположения элементов является сложность изготовления турбины длиной, превышающей 800 мм. Насколько такой метод установки является эффективным? Конечно, такая упрощенная завеса будет стоить меньше, однако в центральной части потока воздуха будет «провал», что заметно снижает защитные свойства. Кроме того, нагревательные элементы будут обдуваться неравномерно, а это приводит к их более ранней поломке.

Чем управляется водяная завеса?

Водяную тепловую завесу сопровождают не менее двух переключателей, один из которых должен включать вентилятор, а другой - нагревательные элементы. Также могут быть установлены регуляторы мощности нагрева, которые имеют две или три ступени. Вентиляторы могут быть двухскоростными. Воздушная завеса может иметь термостат, отключающий устройство или элементы нагрева тогда, когда достигается заданная температура.

Есть встроенный и проводной пульт управления, все зависит от выбранной модели. Однако встроенный тип используется на завесах, имеющих небольшой размер, которые устанавливаются для окон и дверей. Это объясняется тем, что от расстояния зависит возможность доставать до кнопок. Соответственно, для водяных завес более рациональным является применение выносных пультов, которые можно устанавливать в нужном месте.

Иногда имеет место использование концевого выключателя, который удобен тем, что включает устройство лишь при открытых воротах. Получается, что выключатель начинает работать при открывании дверей или ворот. Его использование очень удобно на складах и в ангарах.

Выбор завесы

На выбор воздушной завесы влияют следующие факторы:

1. Длина устройства.
2. Мощность.
3. Производительность.
4. Тип установки.
5. Способ управления.

Последние два фактора мы уже обсудили, теперь речь пойдет о других трех.

1. Производительность. Именно от нее зависит скорость потока воздуха и высота установки. Для примера возьмем дверной проем, ширина которого составляет около одного метра, а высота около двух метров. В этом случае «прокачка» завесы должна составить от 700 до 900 кубических метров в час. При такой производительности скорость потока воздуха будет около 8 метров в секунду на выходе устройства, а около 2 метров в секунду на уровне пола. Конечно, цена таких приборов не маленькая, поэтому для защиты небольших проемов используют устройства с более низкой производительностью. Так как водяные завесы применяются больше для промышленных зданий, на этом факторе экономить нельзя, иначе эффективность будет минимальной.
2. Мощность также является немаловажным фактором, если учесть, что оборудование может нагревать воздух в помещении, хотя этот фактор вовсе не обязателен. Для примера возьмем здание в 10 квадратных метров, которое не отапливается, а высота потолков составляет около трех метров. Мощность, необходимая при таких условиях - 1 кВт. Однако в этом случае здание должно быть капитальным, то есть потолок и стены должны иметь хорошую теплоизоляцию. Не стоит выбирать прибор с большой мощностью для хорошо отапливаемых мест или даже прибор без функции обогрева. Стоит сказать об особенности функции обогрева: на выходе завесы воздух никогда не будет горячим, даже если мощность максимальная, он будет лишь теплым. На это есть свое объяснение: нагревательные элементы обладают высокой скоростью обдува.
3. Длина. Она может составлять от 600 до 2000 миллиметров. Очень популярна длина от 800 до 1000 миллиметров, такие приборы устанавливаются над стандартным проемом, поэтому не подойдут для промышленных объектов, где часто применяются именно водяные завесы. Как же правильно рассчитать в таком случае длину? Она должна быть такой же, как ширина проема или немного больше. Это важно для того, чтобы поток воздуха полностью перекрывал проем и не давал холодному воздуху проникать в помещение.

Вся эта информация поможет правильно выбрать водяную завесу, так как она играет важную роль в создании комфортных условий. Установка такого оборудования будет говорить о том, что забота о людях является неотъемлемой частью любой организации.
