Такие приспособления для болгарки позволят отпиливать трубы, арматуру, обрезать листовой материал и прочее. При применении любой насадки для болгарки таким станком можно резать или шлифовать даже камень или керамику (например, кафель или метлах).

Он состоит из:

• станины, сваренной или свинченной из толстой пластины и угольников;
• треугольников, выполненных своими руками из отрезков профильных труб;
• маятниковой части, вырезанной и согнутой из листового железа;
• ручки и узла закрепления болгарки;
• ограничителя из уголка.

Станина – обычная пластина с прорезями, к которой приваривают угольники и кольцо для пружины.

Подвижная часть выпиливается из листа и сгибается в соответствующих местах. Примерно в 1/3 от длины маятниковой части укрепляется ось – металлический стержень калибром >10 мм. Сзади укрепляют ось для пружины – винт (болт) М8 или М10.

Спереди устанавливают узел крепления болгарки с ручкой. Его наваривают или привинчивают к подвижному рычагу. Узел должен быть закреплен надежно, во избежание травм.

Треугольники из профильных труб приварены к станине. На них установлена ось подвижного механизма станка. Во избежание соскока оси на треугольники наварены или привинчены крышечки.

Вместо треугольников из профильных труб можно к станине привинтить обычные треугольники, выполненные и согнутые из листа железа. К кольцу станины и болту на подвижной части прикрепляют пружину.

Для удобства резки укрепите на станину тиски.

Резка изделий под углом

Таких приспособления для болгарки вы не найдете нигде. Очень часто бывает необходимо своими руками отрезать трубы или угольники под каким-то углом. Самое простое – сделать поворотный круг с отверстиями, который укрепляется с помощью оси на станине.

При первом закреплении механизма в горизонтальной пластине станины высверливается отверстие (прямо через соответствующее отверстие в круге). Это необходимо для фиксации круга. Сверху на круг устанавливают своими руками тиски.

Работа механизма такова:

1. Поворачиваете круг с тисками на нужный угол.
2. Вставляете в отверстия в круге и станины болт.
3. Зажимаете гайкой.

Совет : Для поворота на любой угол сделайте полукруглые прорези, болт фиксатора приварите резьбой наверх, а гайку смените на «барашковую».

Станок с рельсовым механизмом

Есть и другие приспособления для разрезания деталей. Например, устройство для резки с использованием рельсового узла от мебельных ящиков.

На станину привинчивают два таких механизма. На их верхней части устанавливают металлическую пластину с узлом для закрепления болгарки. Перед рельсами привинчивают ограничитель хода (угольник).

Все устройство устанавливают так, чтобы при закреплении любой насадки для болгарки, нижняя ее часть располагалась на расстоянии 1 см от станины. Этого можно добиться, укрепив между рельсами и станиной дополнительные пластины.

Опорное приспособление

Чтобы не держать тяжелый инструмент в руках можно сделать нехитрое устройство, которое поможет вам при работе с болгаркой. Самый простой его вариант состоит из двух разномерных пластин, свинченных друг с другом.

Одна из них выполнена из стального, дюралевого или текстолитового куска 30*12 (15) см. В третьем случае берется 5-6 мм материал. Вторая пластина изготавливается из стали 120*50 мм. Она сгибается посредине под углом в 60 о. Можно взять уголок соответствующих размеров и согнуть его.

В маленькой пластине (уголке) сверлятся 4 простых отверстия для ее установки на основной поверхности и одно с резьбой М8 для закрепления болгарки. Рабочий инструмент крепят болтом М8 с контргайкой, которая нужна чтобы болт не вывернулся из-за вибрации.

Для большего удобства работы с этим приспособлением, разработаны дополнительные узлы. Их основная функция – точная резка (по линии).

Первый узел состоит из тех же пластин, к которым добавлены:

• угольник 30*30*420 мм;
• уголок 55*30*80 мм;
• два бруска из дерева 27*30*35 мм и 120*60*25 мм.

Бруски свинчиваются шурупами в виде буквы «Г». В угольнике на расстоянии 12 см от конца вырезают треугольник, и он также сгибается «Г-образно». Соединенные бруски ставят на угольник, и вся конструкция привинчивается шурупами (шляпки снизу) к основной пластине.

На одну сторону длинного бруска устанавливают уголок для более надежного закрепления ручки болгарки.

Ограничителем и направляющей при работе служит обычная доска. Мастер упирает в нее приспособление, благодаря чему при перемещении получается идеальная линия.

Второй узел состоит из тех же двух основных пластин. К основной снизу своими руками привинчивают угольник, который играет роль ограничителя резки. В главной подложке желательно сделать несколько рядов отверстий на разную ширину отрезаемой части.

Болгарка, к сожалению, вещь не вечная. Или сгорает двигатель или выходит из строя редуктор: срезает зубья шестерен и ломает корпус. Но не торопитесь выбрасывать бесполезную, на первый взгляд, груду запчастей на свалку. Что-то одно из двух составляющих болгарки наверняка еще работает: или двигатель или редуктор, и это что-то нередко можно весьма эффективно использовать.

Правда, двигатель болгарки, за счет своей высокооборотистости - вещь специфическая и подойдет без особых переделок лишь для создания гравера . Потребуется не так много работы: срезать редуктор и приспособить к валу патрон под различные насадки, которых в продаже огромное количество.

В случае, если полетел двигатель, вариантов гораздо больше. Редуктор очень компактный, металлический, с мощным подшипником на выходном валу, с хорошими возможностями крепления за счет имеющихся резьбовых отверстий.

Если решили оставить функционал болгарки, то есть решение: использовать двигатель электродрели, остроумно зафиксировав "чулок" на дрели с помощью застежки:

А можно установить редуктор на дрель через специальный переходник:

Однако на таких инструментах, которые показаны выше, работать с отрезными кругами крайне опасно - не с руки.

Поэтому использовать редуктор разумные люди приспособились в самых различных ситуациях, весьма далеких от первоначальной функции болгарки.

Вот, например шлифмашинка для деревянного пола. За счет регулировки оборотов на шуруповерте и конического редуктора с ручкой можно вполне комфортно выполнять эту неприятную и пыльную работу:

Широкий диск позволит охватить большую площадь, что значительно ускорит процесс:

А использование перфоратора позволяет применить силовой нажим:

Конический редуктор болгарки, за счет своей компактности, можно использовать и для решения различных задач по регулировке и настройке. Например, на следующем фото его применяют для регулировки рабочего стола на самодельном станке :

Широко применяется редуктор и для создания лодочных моторов . Интересно, как изобретатели решили проблему герметизации гребного вала: ведь на нем не предусмотрено уплотнение.

На следующем фото видно, что дополнительный сальник на гребном валу установлен снаружи редуктора под накладным кольцом.

А в моторизованных велосипедах сальник не нужен. Но зато приходится думать, как перенести крутящий момент с редуктора на колеса. В данном случае долго мудрить не стали и посадили редуктор прямо на колесную ось:

В следующем случае применили традиционную цепь, весьма остроумно приспособив штатный защитный кожух в качестве держателя моторедуктора:

Можно не ограничиваться электродвигателем, а применить двигатель внутреннего сгорания. Редуктор болгарки выдержит и такие нагрузки:

Ну а если не любите все эти хлопоты активного образа жизни, а предпочитаете посидеть в тишине с чашечной ароматного свежесваренного кофе, можно сделать из редуктора кофемолку . О двигателе думать не надо, в миксере KitchenAid за крышечкой есть специальный вал, который вращает любые пользовательские насадки.

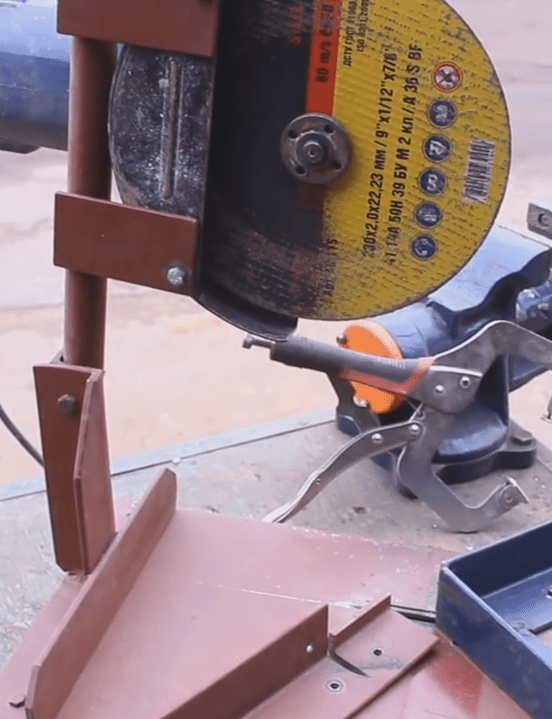

Широко известная угловая шлифовальная машина со своими возможностями резать, шлифовать и очищать оказалась способной еще к нескольким функциям. Расширение функционала требует выполнить определенную работу своими руками, чтобы получить нужные для работы приспособления.

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок.
Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Маятниковая пила + (Видео)

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Для обустройства квартиры, коттеджа или дачи хозяйственные люди часто используют болгарку. Устройство это, конечно, полезное, но стоя на стремянке или в другом ответственном месте приходится держать болгарку обеими руками, что доставляет определённые неудобства. А если этот инструмент большой и тяжёлый, то могут быть получены травмы или забракована работа. Поэтому умельцы придумали и испробовали полезные приспособления, которые упрощают жизнь.

Отрезной станок под болгарку

Полезным можно считать любое устройство, которое позволит вам не чувствовать вес болгарки. Так в интернете появились несколько схем отрезного станка, который как раз выполняет подобные функции. Но здесь найдёте новые варианты.

Собрав такое устройство, вы сможете обрезать листовые материалы, а также отпиливать части арматуры и труб. Предусмотрена и шлифовка кафеля или камня. Все это обеспечивает отрезной станок, независимо от того, какая будет на болгарке насадка.

Компоненты станка:

• из толстой пластины сваривается станина
• из кусков профильных труб самостоятельно делаются треугольники;
• из листового железа вырезается маятниковая часть (также возможно её выгибать);
• крепится на болгарке посредством ручки и узла;
• в качестве ограничителя выступает уголок

Для основания станины используется пластина. В ней должны быть проделаны прорези для приварки угольников и пружинного кольца.

Из металлического листа необходимо выпилить и в определённых точках согнуть подвижную часть. Стальной стержень калибра 10 мм служит осью, которую необходимо закрепить приблизительно в трети длины маятниковой части. Два винта диаметром 8 или 10 служат для фиксации пружины в задней части устройства.

К подвижному рычагу необходимо привинтить (а по возможности – лучше наварить) узел крепления ручки и болгарки. Особо следует обратить внимания на то, насколько надёжным получился этот крепёж. Это поможет избежать травм.

К станине прикрепляют треугольники, которые предварительно следует изготовить из труб. Именно на них держится подвижная часть станка. Небольшие крышечки, которые навариваются на треугольники, гарантируют, что ось не будет соскакивать.

Если нет возможности сделать треугольники из профильных труб, то, как вариант, допускается производить их путём сгибания из листового железа. Пружину следует зафиксировать на кольце станине и на болте.

Также на станине следует закрепить тиски – это обеспечивает большее удобство и производительность резки.

Резка болгаркой под углом

Это во многом уникальное приспособление, появившееся совсем недавно, но уже хорошо себя зарекомендовавшее. Дело в том, что мастеровым людям часто требуется выполнить срез трубы под определённым углом. Вот и придумали особый поворотный круг. На нём есть отверстия и его можно закрепить на станине – для этого служит ось.

Для начала необходимо просверлить дыру в расположенной горизонтально пластине (для этого используются дыра в круге соответствующей станине). Таким образом, достигается надёжная фиксация круга. В верхней части круга закрепляются тиски.

Принцип работы таков:

1. Передвигаете круг и тиски на нужный вам угол
2. Болт помещается в отверстия в круге и в станине
3. Надёжный зажим производится с помощью подходящей гайки

Станина под болгарку

Рельсовый узел из мебельных или других подвижных ящиков служит основой другого полезного приспособления для резки деталей.

Сначала вы должны извлечь два подобных механизма и привинтить их к станине. Для крепления болгарки служит железная пластина, которая размещается в верхней части этих механизмов. Для ограничения движений используется угольник.

Необходимо, чтобы нижняя поверхность болгарки находилась в 1 см от станины независимо от того какая используется насадка. Если размер не подходит, между станиной и рельсами ставятся пластины.

Приспособление опоры для болгарки

То, что людям делающим ремонт приходится удерживать в руках габаритный и тяжёлый инструмент, является проблемой снижающей производительность труда и повышающей вероятность травмирования. Но для болгарки придумали весьма простое приспособление, облегчающее труд.

Потребуется две пластины. Габариты одной 30*12 см – она из стали. Подойдёт также текстолит или дюраль. Размеры другой составляющей 120*50 мм. Её необходимо изогнуть в центральной части под углом 60.

Затем во второй пластине проделывают отверстие диаметром 8, для крепления болгарки. Для размещения на главной поверхности высверливают 4 отверстия с произвольным диаметром. Чтобы от вибрации не вывернулся крепящий инструмент, используется болт с контргайкой.

Помимо того, возможно применение дополнительных узлов, которые обеспечивают максимально точную резку по линии. Для этого к пластинам добавляются угольник, уголок и два деревянных бруска.

Бруски необходимо соединить шурупами. Также в 12 см от окончания угольника выпиливается треугольник и, как и бруски, выгибается в «Г» образную форму. И бруски и поставленный на них угольник с помощью шурупов закрепляется на главной пластине.

Для гарантированного закрепления ручки болгарки используется уголок, помещенный на одной из частей бруска.

При работе человек упирает приспособление в доску. Она является ограничителем и направляет его движения. Исключаются рывки, образуется ровная линия.

Также используется и второй узел. В нём присутствуют все те же пластины. В роли ограничителя резки здесь выступает угольник, надёжно ввинченный в пластину. Также рекомендуется сделать специальные отверстия в подложке. Они обеспечат различные размеры отрезаемых частей.

Одним из самых популярных бытовых инструментов является («болгарка»), которая очень часто становится незаменимым инструментом для осуществления монтажно-ремонтных и строительных работ при быстрой резке металлов, камней и других конструкционных материалов. Благодаря различным сменным насадкам сфера использования «болгарки» не ограничивается обдиркой, шлифовкой и резкой материалов, а дополнительные приспособления для болгарки, изготовленные своими руками, значительно облегчают проведение всех операций с расширением возможностей установки.

Популярные приспособления для болгарки

Существует большой ассортимент насадок и приспособлений, трансформирующих болгарку в многофункциональный станок, позволяющий выполнять целый ряд дополнительных операций:

• Маятниковая пила , позволяющая упростить распиливание и торцевание конструкционных материалов любой прочности. За счет удобной маятниковой конструкции и упора на столе приспособления обеспечивается точное распиливание материала с минимальным прикладыванием усилий, т.к. нажим обеспечивается весом самой пилы.
• Своими руками можно создать приспособление для болгарки, расширяющее ее функции до стационарного заточного станка . Причем можно использовать как плоские насадки с наждачным покрытием для обдирки или полировки деталей, так и самодельную насадку, обеспечивающую надежное крепление заточного круга (камня).
• Из болгарки достаточно просто создать стационарную или ручную циркулярную пилу , позволяющую распускать древесные пиломатериалы по заданным размерам вдоль или поперек волокон древесины.
• Инженерный подход и возможность самостоятельного изготовления различных приспособлений и насадок дают возможность использовать болгарку в качестве электропривода на сверлильных, фрезерных и даже токарных малогабаритных станках . Причем такое оборудование на базе болгарки можно создать своими руками и нестационарное, используя самодельные приспособления.

Простые приспособления для болгарки своими руками

Для быстрой поперечной резки металлических и деревянных мерных материалов в быту очень часто не хватает стационарного маятникового круглопильного станка, на котором могут устанавливаться совершенно любые отрезные круги или пилы. Такой станок великолепно подходит не только для распиливания уголков, швеллеров, арматуры, деревянных брусков, а отлично справляется с задачей обработки камня и керамических материалов, что позволяет использовать его при «ювелирной разделке» облицовочной плиточки.

Приспособления для болгарки своими руками достаточно легко собрать, ведь необходимо выполнить всего несколько условий:

• Для изготовления режущего устройства не рекомендуется применять болгарку, мощностью менее 600 Вт и типоразмером отрезного круга менее 125 мм. При этом качество самого электроприбора напрямую повлияет на технические характеристики и срок службы сборки, поэтому рекомендуется использовать болгарки только проверенного качественного производителя.
• Без знаний основ инженерного видения и принципов построения приборов на крепость собранная режущая установка может быть не безопасной в эксплуатации, поэтому при отсутствии навыков самостоятельной сборки несложных агрегатов не стоит экспериментировать. Лучше обратиться к профессиональным сборщикам и слесарным мастерам.
• Для сборки приспособления для болгарки своими руками необходимо иметь подходящие конструкционные материалы и инструменты: облегченные металлические уголки, швеллеры, полосы или крепкие деревянные бруски, болты, гайки, набор слесарных и электромеханических инструментов.

Видео - Стойка для болгарки своими руками

Сборка маятниковой пилы из болгарки

Приспособление для болгарки, изготовленное своими руками, представляет собой стационарную раму с шарниром маятникового типа и быстрым креплением самой болгарки. Изготовление устройства осуществляется в последовательности:

1. Сборка стола с упорным элементом для режущего материала: может использоваться как древесина, так и металл. За базу можно взять любой верстак или стол, при этом упорная планка крепится у бокового края так, чтобы будущая пила проходила максимально близко у стенки стола.

Внимание!!! Увеличение расстояния места обрезки от упора вызывает рычажный момент, что может привести к неровному резу или зажиму режущего элемента с аварийными проявлениями.

Поэтому упорная площадка устанавливается чуть больших размеров и обрезается лишний край непосредственно после сборки самим устройством.

1. Установка за упорной планкой шарнира, который достаточно легко изготовить из подходящего навеса или подбором шпильки с гайками и шайбами. К шарниру должна прикрепляться конструкция из любого металла или крепкой древесины в виде ручки с креплением на нее самой болгарки.
2. Приспособление для крепления болгарки можно выполнить своими руками двух конструктивных принципов:

• В виде хомутов, которые закреплены на маятниковой ручке и притягивают корпус болгарки. Можно использовать как покупные хомуты, так и изготовленные самостоятельно в виде накладных планок и стягивающих болтов.
• Жесткое крепление за счет болтов, вкручиваемых в отверстия болгарки для крепления ручки. Крепление болтов в двух разных плоскостях дает возможность точного позиционирования болгарки в пространстве, что позволяет принципиально изменить конструкцию устройства с изготовлением пилы с транспортиром. Дополнительно установленные устройства регулировки в разных плоскостях позволяют проводить резку материалов под разным углом, причем регулировочный транспортир можно изготовить как на самом маятнике, так и на упорном столе.
