Если частный дом используется для круглогодичного проживания, его необходимо дополнительно утеплять. Это помогает снижать расходы на отопление и создавать благоприятный микроклимат в холодное время года. Многих владельцев малоэтажной недвижимости в первую очередь интересует вопрос, как сделать в частном доме теплый пол и минимизировать потери тепла? В данной статье опишем самое простое решение – монтаж системы водяного теплого пола, расскажем о достоинствах и недостатках технологии, особенностях укладки трубопровода.

Почему система теплого пола стала столь популярной? Владельцы частных домов получили отличную альтернативу радиаторам, которые не так эффективно справляются с поставленными задачами. Они не могут равномерно прогревать помещение, поэтому у противоположной от батареи стены температура намного ниже, чем у той, на которой закреплен источник обогрева. Разница между температурой у пола и потолка огромная - нагретый воздух поднимается вверх, и именно там концентрируется основное тепло. Пол остается холодным, поэтому возникает ощущение неприятного дискомфорта.

Решить данную проблему помогают водяные теплые полы в частном доме, предоставляющие ряд дополнительных преимуществ. Вот список их основных положительных качеств.

Явные достоинства

Первое и самое главное преимущество водяной системы теплого пола – равномерный обогрев помещения.

• Используя ее в качестве дополнительного или основного источника тепла, можно значительно сэкономить на отоплении дома.
• Система помогает полностью отказаться от использования громоздких радиаторов, которые очень плохо вписываются в концепцию современных интерьеров.
• Такой вид обогрева не сушит воздух в помещении, не сжигает кислород.
• При работе системы не возникает большой разницы температур между холодным и прогретым воздухом, поэтому исключены процессы завихрения. А это значит, что потоки воздуха не будут поднимать пыль с пола, создавая трудности для аллергиков и людей, страдающих легочными заболеваниями.
• Наличие термостата позволяет регулировать и самостоятельно контролировать режимы обогрева.
• В отличие от электрических систем теплого пола водяная не создает электромагнитного излучения. Ее несложно установить самостоятельно, не прибегая к дорогостоящей помощи профессиональных мастеров.

Существующие недостатки

Перед установкой водяной системы специалисты рекомендуют познакомиться с недостатками, которыми она обладает. Подобные знания помогут избежать самых распространенных ошибок:

• Во-первых, процесс сборки теплого пола – очень трудоемкий и длительный комплекс мероприятий, требующий высоких первоначальных затрат.
• Во-вторых, для ее монтажа необходима заливка полов бетоном. Трубопровод, по которому будет принудительно курсировать теплоноситель, необходимо утапливать в цементно-песчаной стяжке. В случае его выхода из строя трудно будет выполнить ремонт отдельных участков. Придется отключать систему, полностью демонтировать напольное покрытие и долбить бетонную стяжку. А это очень непросто.

Бесспорно, достоинств у системы намного больше, чем недостатков. Сегодня появились новые технологии, помогающие обойти их стороной.

Обратите внимание! Если правильно выполнить сборку системы, то водяные теплые полы помогут на многие годы забыть о дискомфорте в доме, связанном с некачественным отоплением.

Особенности монтажа

Как сделать пол теплым.

Собрать систему водяного теплого пола можно двумя способами:

1. Выполнить цементно-песчаную стяжку (если есть необходимость уложить магистраль на бетонное основание).
2. Использовать специальную настильную систему (если основание пола деревянное).
3. При монтаже труб с помощью бетонной стяжки схема установки такова:
4. Бетонное основание очищается от строительного мусора и пыли. Тщательно исследуется на предмет выявления дефектов. Трещины и выбоины заполняются густым цементно-песчаным раствором.
5. На пол расстилается гидроизоляция. В качестве нее может быть применена полиэтиленовая пленка. Она укладывается внахлест, а швы скрепляются строительным скотчем.
6. По всему периметру помещения по стенам крепится демпферная лента. Она минимизирует последствия расширения стяжки при высыхании.
7. Чтобы тепло, вырабатываемое системой, не уходило вниз, на пленку укладывается утеплитель, одна сторона которого имеет фольгированный слой. Теплоизоляционный материал располагается этой стороной вверх. Лучше для этих целей использовать жесткий материал, который укладывается плотно встык, а возможные щели между отдельными элементами заполняются монтажной пеной. Сверху на утеплителе располагается арматурная сетка. На нее крепится трубопровод согласно составленной схеме.
8. Магистраль подключается к распределительному коллектору. Выполняется опрессовка системы, и она проверяется на предмет обнаружения протечек.
9. Если система работает нормально, производится заливка пола бетоном своими руками. Бетонная стяжка выровняет поверхность и подготовит ее к укладке финишного напольного покрытия. Главное на этом этапе - соблюсти все тонкости технологии и правильно приготовить раствор. Поэтому остановимся на данном моменте более подробно.

Бетонная стяжка

Толщина стяжки водяного тёплого пола

Чтобы поверхность пола получилась ровной, необходимо заранее узнать, как сделать бетонный пол в частном доме. Детально изучить особенности данной технологии поможет видео, размещенное на нашем сайте. Из видеоурока станет понятно, как выставлять маячки, как их можно прикреплять прямо к арматурной сетке, как залить бетонный пол, готовя самостоятельно раствор. Поэтому не будем подробно останавливаться на данном вопросе, а опишем, как правильно сушить бетонную стяжку.

В качестве раствора для заливки используется цемент и песок - два ингредиента, размешанных с водой, позволяют получить особую смесь, которая очень долго набирает свою крепость. Бетонная стяжка окончательно окрепнет только через три недели после заливки. Чтобы она не треснула, стяжку нужно правильно высушить:

1. На второй день после заливки бетонную стяжку хорошенько поливают водой и закрывают полиэтиленовой пленкой. Сверху можно уложить слой древесных опилок или песка, которые каждые два дня тоже нужно будет поливать водой.
2. Открывать пленку можно только по истечении двухнедельного срока. В последнюю треть времени стяжка сохнет открытой, но ее опять каждые два дня поливают водой.
3. Включать систему теплого пола можно только через месяц после заливки бетона. Увеличивают температуру обогрева постепенно.

Теперь вы знаете, как залить пол в доме, как правильно высушить стяжку. Заключительный этап – выбор и укладка напольного покрытия. Для финишной отделки необходимо выбирать материалы, имеющие минимальный коэффициент теплоотдачи. Оптимальный выбор – керамическая плитка. Однако сегодня можно использовать также ламинат, линолеум и ковролин.

Обобщение по теме

Сегодня система водяного теплого пола активно используется для обогрева частных домов. Собрать ее самостоятельно просто, если подробно изучить алгоритм существующей технологии. В данной статье был описан только один способ укладки – монтаж системы в бетонной стяжке. О том, как уложить теплый пол на деревянном основании, будет рассказано в следующем материале.

Семен Князев

Согласитесь, что безумно приятно просыпаться с утра и вставать босыми ногами на теплый пол. Особенно когда за окном в это время разошелся снегопад. Вы идете заваривать себе чашечку ароматного кофе, усаживаетесь перед окном и смотрите на белоснежные пейзажи. Хотите также? Тогда читайте статью далее и узнаете, как сделать теплый пол в своем частном доме.

Вида теплых полов

Если система для обогрева полов у вас уже куплена, пропускайте этот раздел и переходите к следующему. Остальным же написанная здесь информация будет кстати. Различают два основных вида теплых полов:

• Водяной;
• Электрический

У обоих достаточно своих преимуществ и недостатков. Поэтому стоит отдельно остановиться на каждом из них.

По названию можно догадаться, что пол обогревается с помощью воды. Действительно, под напольным покрытием прокладываются трубы, по которым циркулирует горячая вода. Стоит отметить, что для частных домов, эта система является более популярной электрического аналога. Однако давайте разберем почему.

Итак, преимуществами водяного пола над электрическим аналогом и обычным радиатором являются:

1. Комфорт. Водяной пол нисколько не пересушивает воздух, а тепло распределяется равномерно от пола до потолка.
2. Частичная независимость от электроэнергии. При внезапном отключении электричества, пол продолжит издавать тепло еще на протяжении одного–двух дней. Несмотря на то, что циркуляция воды останавливается, а нагревательные элементы отключаются, жидкость очень долго остывает.
3. Радиаторы травмоопасны и способны оставить серьезный ожог. С системой теплых полов это абсолютно исключено.
4. Свобода пространства. Все обогревающие компоненты находятся под напольным покрытием. Соответственно радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное пространство.
5. Совместимость с другими обогревателями. Мерзлякам этот пункт особенно понравится. Использовать теплый пол можно совместно с другими методами отопления. Стоит отметить, что это касается и электрических полов.

Внушительный список, не правда ли? Однако, как и все, что нас окружает, водяной теплый пол имеет свои недостатки, которые следует знать в лицо.

1. Выше уже говорилось, что полы долго остывают. Однако тут есть и обратная сторона медали. Они также долго нагреваются. Чтобы набрать оптимальную температуру, им потребуется не менее суток. Соответственно устанавливать систему в загородном доме, в котором постоянно никто не живет, нет никакого смысла.
2. Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Итак, устанавливать водяной пол в подобном жилье запрещено. Связано это с тем, что при этом повышается уровень гидравлического сопротивления.
3. Сложный монтаж, по сравнению с электронными аналогами. Более подробно об этом немного позже.
4. Если образуется отверстие в нагревательной трубе, выявить конкретное место вряд ли удастся. Поэтому придется разбирать все напольное покрытие.

После этого можно делать какие-либо выводы. Однако окончательный выбор стоит делать после описания электрических полов.

В отличие, от вышеописанной системы, электрических теплых полов есть 3 вида:

1. Нагревательный кабель. Простая система, но требуется устанавливать стяжку поверх нее.
2. Специальные маты. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.
3. Нагревательная пленка (инфракрасный обогрев). Устанавливается прямо под напольным покрытием и потребляет меньше электроэнергии. Однако в комнатах с большой площадью подобная система менее эффективна.

Теперь рассмотрим основные достоинства таких полов:

1. Подобная обогревательная система не сушит воздух и создает благоприятный микроклимат даже для людей с болезнью легких.
2. Комната начинает обогреваться в считанные минуты после включения.
3. Поддерживать и менять температуру достаточно легко. Для этого есть специальный термостат. В случае с водяными полами, он также присутствует, однако, чтобы сменить температуру потребуется значительно больший отрезок времени, чем тут.

Теперь недостатки, а точнее недостаток. Да, он всего один, но для некоторых весьма весомый. Заключается он в повышенном энергопотреблении. На 1 кв.м. расходуется примерно 110–150 Вт. Однако с помощью температурных регуляторов этот показатель можно сократить до 70–100 Вт.

Пожалуй, из настоящих минусов – это все. Безусловно, можно отметить, что многие рассказывают о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все «за» и «против» каждой системы раскрыты. Теперь можно делать выбор, отправляться в магазин и читать следующие разделы.

Выбрали водяной пол? Прекрасно. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли ее делать в деревянном доме? Категорически нет. Однако выход есть и описан он будет чуть позже.

Монтаж в кирпичном и бетонном доме
Для начала рассмотрим классический вариант монтажа. Итак, прежде чем укладывать трубы, следует провести дополнительный ряд мер.

1. Сначала основная поверхность пола выравнивается и очищается от мусора. Далее покрытие застилается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого склеены двухсторонним скотчем.
2. Наверное, все желают, чтобы система имела высокую теплоотдачу и направлялась только вверх, то есть на обогрев комнаты. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгированной стороной вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
3. Затем по всему периметру комнаты наклеивается демпферная лента. Она максимально убережет будущую стяжку от сжимания во время высыхания.
4. После этого можно уже начинать выкладывать трубы. Делать это следует строго по инструкции, чтобы в будущем не возникли неожиданные неприятности.
5. Затем следует подключение к распределителю. Перед заливанием стяжкой, система обязательно должна провериться на возможные неполадки и отверстия в трубах.
6. И наконец, заключительный этап. Пол заливается бетонной стяжкой, тщательно выравнивается и оставляется до полного высыхания.

Монтаж в деревянном доме
В принципе, отличий немного. Главное заключается в том, что вместо стяжки используются специальные модульные системы, на которые крепятся трубы. А сверху идет тонкий защитный слой и выкладывается напольное покрытие.

Монтаж этой системы проводится после окончательного выравнивания основы пола и тщательной ее очистки от пыли и мусора. Далее все довольно схоже с предыдущим вариантом. Основание застилается слоем тепло- и гидроизоляции. В качестве теплоизоляции отлично подойдет пенопласт толщиной 5-10 см с дополнением теплоотражающего фольгированного слоя.

После этого устанавливаются нагревательные элементы. У каждого вида, особенности установки несколько отличаются, посмотреть их можно на приложенной к товару инструкции. Не стоит забывать, что устанавливать систему желательно только в тех местах комнаты, где не будет стоять мебель.

Затем выкладывается армированная стяжка, а вслед за ней клей для плитки. В завершении монтируется напольное покрытие. Не стоит забывать, что от кабеля к стене нужно провести терморегулятор. Кабельный теплый пол заливается цементной стяжкой и оставляется на 30 дней. Только через месяц можно начинать эксплуатацию системы. Однако начинать нужно с невысоких температур, постепенно ее поднимая. Если был выбран пленочный метод обогрева пола, обходимся без стяжки. Финишное напольное покрытие устанавливается прямо на обогревательные элементы.

Обогреть пол и дом в целом, можно несколькими способами. Какой из них выбрать, решать вам. Основываясь на изложенные плюсы и минусы каждого из них, вы наверняка сделаете правильный выбор. А основываясь на инструкции к товару и данной статье, пол будет уложен правильно и прослужит долгие годы.

Видео: теплый пол — плюсы и минусы

Теплые водяные полы в частном доме устанавливаются уже относительно давно и за это время успели на практике показать свои преимущества и недостатки. Прогресс не стоит на месте, в настоящее время появляются принципиально новые системы подогрева пола, но и водяные до сих пор не теряют привлекательности среди застройщиков. Во время выбора конкретного решения необходимо внимательно анализировать фактические особенности строения, взвешивать свои желания и возможности.

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель. Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

1. Качество утепления конструктивных элементов помещений. Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе. Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.



2. Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.



3. Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.



На основании предварительных расчетов выбирается мощность отопительного котла.

Каждый дом имеет свои особенности, оказывающие непосредственное влияние на выбор схемы. Но существуют и общие рекомендации, выполнение которых повышает эффективность использования и минимизирует негативные последствия возможных аварий.

1. Во всех случаях устанавливать подогрев пола под тяжелой габаритной мебелью не рекомендуется. Это один из весомых недостатков всех систем подогрева пола. Дело в том, что со временем мебель может выбрасываться или меняться ее расположение, теплые полы создают большие проблемы при выполнении таких перестановок.



2. Считается нецелесообразным делать отопление около стен. В таких зонах не пребывают люди, нет необходимости напрасно терять тепловую энергию. Но эти советы очень индивидуальны, опытные монтажники перед принятием решения советуются с заказчиками. Надо помнить, что исполнители могут только давать советы, окончательное решения всегда принимается заказчиками.



3. Деление больших комнат на несколько секторов. Рекомендуется для помещения площадью более 30 м2 делать минимум два контура водяного обогрева. Объясняется такая рекомендация просто – в очень длинных трубопроводах появляется значительные завихрения, которые создают дополнительное сопротивление движению потоков жидкостей. Как следствие, возрастает нагрузка на насосы, они работают с критическими нагрузками. А любой двигатель при длительной работе на максимальных нагрузках резко расходует свой ресурс и быстро выходит из строя.



4. Не стоит регулировать температуру нагрева полов за счет изменения расстояний между трубами. Во всех монтажных схемах рекомендуется этот параметр делать одинаковым. Если не соблюдать эту рекомендацию, то потом очень сложно регулировать температуру пола в помещениях с единого пульта управления системой подогрева.



Важно. Каждая пластиковая труба имеет минимальный радиус изгиба, во время выбора монтажной схемы следует учитывать это значение.

Радиус изгиба указывается в инструкции производителя, опытные монтажники советуют по возможности увеличивать его. Чем меньше радиус, тем больше завихрений имеет поток жидкости, тем выше общее сопротивление со всеми негативными последствиями.

Типы монтажных схем

План расположения труб для системы отопления надо составлять не спеша. Ошибки могут становиться причиной появления очень неприятных проблем во время эксплуатации строения, их устранение – дорогое и сложное занятие. Намного целесообразнее предусматривать последствия решений на несколько шагов вперед. В настоящее время профессиональные монтажники систем подогрева пола рекомендуют использовать три схемы. Каждая имеет свои особенности, сильные и слабые стороны. Окончательное решение нужно принимать лишь после тщательного анализа всех факторов.

Таблица. Варианты контуров водяного пола

Тип схемы контура	Краткое описание особенностей обустройства и эксплуатационных характеристик
	Особенность – трубы укладываются двойной спиралью, которая копирует геометрию пола помещения. Первые витки делаются с удвоенным шагом, обратка уменьшает этот размер в два раза и доводит до рекомендованных значений. Плюсы монтажной схемы – минимизируется расход материалов и обеспечивается равномерный нагрев помещения. Минус – сложность монтажа, на основании необходимо делать предварительную разметку.
	Чаще всего применяется в небольших помещениях прямоугольной формы. Позволяет акцентировать отдельные зоны нагрева. Недостатки – существенная разность температуры нагрева пола на входе и выходе теплоносителя.
	Наиболее сложная конструкция, рекомендуется применять в больших помещениях, у которых есть неотапливаемые площади. Дает возможность монтировать теплый пол с различными температурами нагрева отдельных зон, сокращает процент неэффективно использующихся труб.

Важно. Выбор метода подключения системы должен учитывать тип и технические характеристики монтажной схемы.

Способы подключения системы теплого пола

Используются четыре схемы подключения систем обогрева, каждая имеет свои требования и возможности. За счет правильного решения вопроса надо добиться следующих параметров отопительной системы.

1. Температура теплоносителя не должна превышать +55°С, в противном случае возможно коробление напольных покрытий, а материалы из натурального дерева трескаются. На практике нагрев рекомендуется ограничивать до +35–45°С.



2. Даже при подключении к общедомовой системе отопления монтажные схемы должны иметь отдельный циркуляционный насос. Только с его помощью можно точно выдерживать заданные параметры функционирования отопительных систем.



3. Размеры контура должны предусматривать перепад по температуре на входе и выходе теплоносителя не более 10°С. В противном случае будет заметна неравномерность нагрева отдельных участков комнаты. Температура поверхности с учетом назначения помещения и типа подогрева должна колебаться в пределах +26–31°С.



4. Скорость движения жидкости не может превышать 0,6 м/сек. Это связано с тем, что высокие скорости движения теплоносителя увеличивают риски образования протечек из-за дополнительных нагрузок на все соединения.



Подключение системы непосредственно от теплогенератора

Это может быть как газовый или электрический, так и твердотопливный котел, главное условие – мощность оборудования должна минимум на 25–30% превышать мощность нагрева пола при максимальных нагрузках. Горячий теплоноситель из котла поступает в распределительный коллектор системы и далее к каждому отдельному контуру. Котел имеет свой насос и узел ручного или автоматического управления.

Важно! Для такой схемы подключения настоятельно рекомендуется устанавливать специальный конденсационный котел для охлаждения обратки. Дело в том, что для всех типов котлов оптимальным считается низкотемпературный режим функционирования – меньше нагревается емкость, больше тепловой энергии отдают продукты горения топлива.

Еще один нюанс. Если вы пользуетесь твердотопливным котлом, то обязательно следует устанавливать буферные накопительные емкости. Они выполняют функцию тепловых гидроаккумуляторов и выравнивают температуру воды на выходе. В твердотопливных котлах конструктивно невозможно постоянно удерживать температуру воды в оптимальных для системы обогрева параметрах. Топливо сгорает с различной интенсивностью, соответственно вода в котле то увеличивает, то уменьшает температуру.

Подключение к общедомовой системе отопления

Довольно спорный вариант, во многих случаях требуется специальное разрешение управляющей компании, а они дают их очень неохотно, и не только по субъективным причинам. Дело в том, что во время проектирования строения подключение дополнительных потребителей тепловой энергии не предусматривается, все элементы системы, начиная от диаметров центральных магистральных труб и кончая разводкой по квартирам, не могут обеспечивать оптимального движения воды. Как следствие, велики риски полной разбалансировки отопления многоквартирного дома.

Если вам удалось получить такое разрешение, то индивидуальную систему подогрева пола можно подключить при помощи трехходового клапана. Вода в батареях центрального отопления нагревается до +70–80°С, такой горячий теплоноситель нельзя подавать в систему. Как снизить температуру? При помощи трехходового клапана холодная обратка подмешивается к горячей воде. Температура и количество контролируется в автоматическом режиме. После смешивания теплоноситель по своим параметрам пригоден для заполнения системы подогрева пола и все работает в рекомендованном режиме.

Недостаток такого способа – наличие температурных колебаний нагрева, что оказывает негативное влияние на комфортность пребывания в помещениях.

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Подключение для каждой отдельной петли

Так называемые термомонтажные комплекты. Небольшие коробки, внутри которых есть ограничители по температуре воды носителя и воздуха в комнате. Подключаются к батареям центрального отопления, могут обеспечивать теплом небольшие системы площадью не более 15 м2. Преимущества – низкая стоимость, простота подключения и обслуживания, возможность функционирования от любой батареи. Недостаток один, но очень существенный – температура теплоносителя в системе подогрева пола точно такая же, как и в батарее. Рекомендуется устанавливать в лоджиях, коридорах, санузлах и технических помещениях, в которых не требуется поддерживать стабильные параметры микроклимата.

На каком варианте останавливаться, решает владелец дома. Если у вас нет достаточных знаний, то рекомендуется проконсультироваться с профессионалами.

Ошибки при подключении монтажных схем теплого пола

Никакой самый правильный расчет монтажной схемы не даст положительного эффекта, если во время установочных работ допускаются технические ошибки.

Неправильные расчеты тепловых потерь

Это важные исходные данные, в обязательном порядке учитываются при монтаже любого типа отопления, а не только полов. Расчет сложный с инженерной точки зрения, не каждый обыкновенный монтажник может их выполнить. Надо знать не только формулы, но и уметь пользоваться СНиПом, специальным таблицами и научной литературой. На глаз угадать значения очень сложно, в итоге получается, что система подогрева полов работает неэффективно: в помещении очень холодно или наоборот, коэффициент полезного действия заметно уменьшается. Кроме того, если нагрузки на элементы системы критические, то она быстро выходит из строя, а это влечет за собой значительные финансовые потери.Шаг трубы должен учитывать количество теплопотерь, он влияет на величину дополнительного тепла, подаваемого в помещения. Новичкам такие работы не выполнить, нужно обращаться к дипломированному специалисту.

Плохая теплоизоляция основания пола

Неопытные монтажники считают, что тепло и так поднимается вверх в комнату, нет надобности терять время и силы на работы по теплоизоляции основания. Это очень серьезное заблуждение, значительно уменьшающее эффективность использования полов с водяным подогревом. Почему? Примерно 85% тепловой энергии от горячего тела к холодному передается во время прямого контакта. Это так называемая теплопроводность, и чем больше плотность тел, тем выше значения. А воздухом (конвекцией) передается всего ≈ 10% тепловой энергии. Это значит, что пока воздух в комнате будет нагреваться, значительная часть тепла уйдет на нагрев плит перекрытия.

Отсутствие демпферов

На водяной теплый пол обязательно делается цементно-песчаная стяжка, она защищает тонкие пластиковые трубы от деформации. Бетон имеет высокие коэффициенты теплового расширения, если не предусматривать демпферов по периметру помещения, то стяжка будет с большим усилием упираться о стены.

Аварийные протечки водяной системы подогрева пола – крайне нежелательное последствие монтажного брака.

Большая длина контуров, неправильно выбранные схемы

Чем длиннее и извилистее трубопровод, тем больше гидравлическое сопротивление. Всю систему обслуживает один насос, вода в каждый контур подается под одинаковым давлением. При большой разнице сопротивления контуров сильно отличается и температура пола в каждой комнате. А если помещение большое по площади и для него выбрана комбинированная схема, то в ней будет ощущаться разность нагрева отдельных участков.

Вывод

Теплые полы с водяным нагревом в настоящее время заслуженно считаются устаревшей конструкцией с большим количеством недостатков. По возможности монтируйте более современные системы, они не имеют вышеописанных проблем и недостатков.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Теплые полы водяные: монтажные схемы в частном доме

Вы узнали, какие монтажные схемы рекомендуются использовать для теплых полов в частном доме. От правильности выбранных вариантов во многом зависит комфортность пребывания в помещениях, они изменяют фактический коэффициент полезного действия. Как влияют на этот показатель материалы финишных покрытий, есть ли какие-то ограничения по их использованию? Эти и другие вопросы полностью раскрываются в статье на страницах .

Сегодня, водяные теплые полы являются очень популярным вариантом обогрева частных домов. Такая конструкция обладает помимо высокого КПД множеством достоинств, среди которых возможность кардинального изменения интерьера, за счет избавления его от классических радиаторов. Несмотря на массу достоинств, гидравлическая система обогреваемых полов имеет один существенный недостаток – сложность монтажа, которая увеличивает сметную стоимость водяного отопления в частном доме в разы.

Удешевить данную систему обогрева (СО) можно, если все этапы создания выполнить собственными своими силами. В этой публикации будут рассмотрены вопросы, связанные с подготовительными работами и созданием гидравлического нагреваемого пола своими руками.

Подготовка основания

Правильная подготовка поверхности для укладки змеевика теплого пола обеспечивает половину успеха при реализации данной СО частного дома.

• Если основанием является плита перекрытия, то подготовительные работы включают в себя очистку поверхности, выравнивание цементно-песчаными или специализированными смесями. Если поверхность основания деревянная, то алгоритм работ следующий: очистка от грязи и мусора, набивка листов фанеры или ДСП для выравнивания. Если планируется укладка змеевика на грунт, то предварительно осуществляются операции: создания слоя из песка и щебня, трамбовка виброплитой, выравнивание. В некоторых случаях рекомендуется создание чернового армированного основания.

Вторым этапом подготовки основания является гидроизоляция. Отопление в полу в частном доме не может осуществляться без соответствующего гидроизоляционного слоя. Материалами для его создания могут выступать: мастики, битумные материалы, полиэтиленовая пленка, толщиной не менее 100мкр.

Важно! После укладки гидроизоляции по всему периметру помещения производится крепление демпферной ленты, которая компенсирует тепловое расширение пола при нагреве.

Третий этап — утепление. Данное мероприятие предназначено для того, чтобы тепло от змеевика не уходило вглубь пола.

Совет: Если планируется организация данной СО, только как дополнительной, тогда достаточно применить подложку под теплый пол водяной из вспененного полиэтилена с фольгированным покрытием. Если теплый пол планируется над отапливаемым помещением, то в качестве утеплителя применяют листы пенополистирола, толщиной 50 мм. Если водяной теплый пол создается по грунту или над не отапливаемым подвалом, то слой утеплителя должен быть от 50 до 100 мм.

• Четвертый этап подготовки основания – армирование, которое необходимо для крепления трубопровода и фиксации стяжки. Толщина стяжки для водяного теплого пола варьируется от конструкции и материалов. Оптимальная толщина «пирога от 70 до 130 мм.

  Конструкция и составные элементы системы

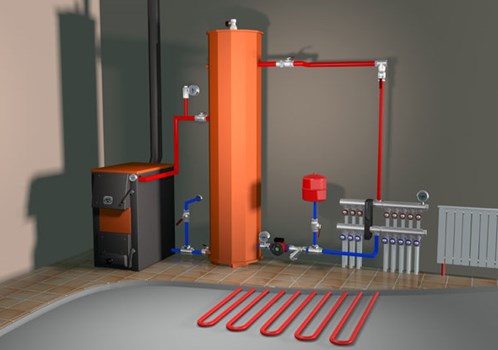

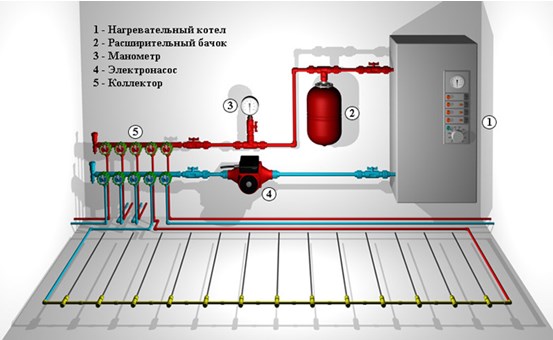

  Рассмотрим классическую схему теплого пола водяного с подключением к автономному теплогенератору. Данная конструкция состоит из:

  1. Котлоагрегата.

     Важно! Следует понимать, что температура теплоносителя в центральной СО варьируется от 70 до 90°С. Во избежание выхода контура из строя подключение к центральной трубе теплоснабжения напрямую не рекомендуется. Даже если материал трубопровода и фитинги выдержат высокую температуру, подумайте о комфортном перемещении по полу с температурой выше 60°С!

  2. Расширительного бачка закрытого типа.
  3. Манометра.
  4. Насоса, обеспечивающего циркуляцию теплоносителя в контуре. Данное устройство может входить в конструкцию котельной установки.
• Трубопровод змеевика.

Кроме этого, для самостоятельного создания водяного теплого пола понадобятся: шаровые клапаны, устанавливаемые на входе теплогенератора; циркуляционный насос (может входить в конструкцию котлоагрегата); трубы и фитинги для прокладки трассы и подключения змеевика к коллектору, количество которых рассчитывается индивидуально, исходя из схемы и конструкции данной СО.

Контур теплого пола можно подключить от автономного теплогенератора (газового электрического или твердотопливного). Если в доме предусмотрен обогрев от центрального теплоснабжения, то при наличии разрешительных документов, достаточно просто можно подключить теплый пол от отопления своими руками. В последнее время, достаточно популярными источниками тепловой энергии являются бойлер косвенного нагрева или проточный водонагреватель.

Основными условиями использования того или иного источника тепла является достаточная производительность, экономичность и безопасность. Необходимую мощность котлоагрегата можно рассчитать по алгоритму: на обогрев 10м 2 кирпичного частного дома с двойными пластиковыми окнами, необходимо 1 кВт мощности теплогенератора.

Совет: Не все дома утеплены по европейским стандартам (теплопотери не более 40Вт/м 2). Кроме этого, многое зависит от региона проживания. Исходя их этого, для домов в северных регионах и плохо утепленных строений специалисты рекомендуют увеличить расчетную мощность отопительной установки на 20-30%.

Трубы

Материалом для создания водяного теплого пола, при отоплении частного дома, являются: металлопластик, армированный полипропилен или сшитый полиэтилен. В последнее время признание специалистов заслужили трубы из полиэтилена, которые не имеют высоких значений линейного расширения при нагревании, обладают хорошей герметичностью и теплопроводностью. Диаметр трубы должен быть в пределах 16-20 мм. Кроме этого, труба для водяного пола должна обладать следующими характеристиками:

• Теплопроводность более 0,43 Вт/м 0 С;
• Коэффициент расширения не выше 0,025 мм/м;
• Рабочее давление – 10 Бар;
• Рабочая температура 95°С.

Рассчитать необходимое количество трубы можно по таблице, представленной ниже:


Насос

Как уже писалось выше, циркуляционным насосом, сегодня, комплектуются большинство современных теплогенераторов, и приобретать его необходимо только в случае его отсутствия в оборудовании.

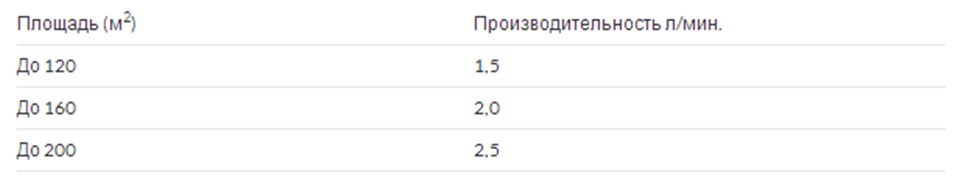

Основным условием выбора данного прибора является производительность. Правильно выбрать циркуляционный насос можно по таблице, представленной ниже:

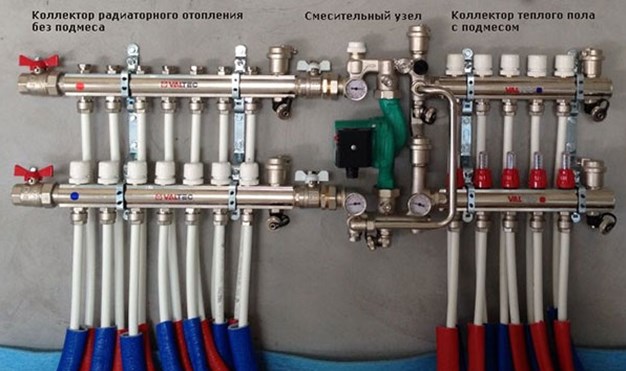

Коллектор для отопления и теплого пола представляет собой патрубок с некоторым количеством отводов. Этот разветвитель предназначен для подключения нескольких отопительных контуров (в том числе и теплого пола) к подаче и обратке магистральной линии автономной СО. В данной конструкции применяется два таких устройства: один – для распределения горячего теплоносителя, второй – для сбора охлажденной воды из конура. В состав коллектора также входят воздухоотводчики, необходимые клапаны и краны, предназначенные для регулировки работоспособности данной СО.

При выборе данного устройства необходимо определиться с количеством отводов, достаточным для всех отопительных контуров. Если вы готовы платить за полную автоматизацию процесса работы теплого пола в составе СО, то обращайте внимание на модели, оснащенные сервоприводами на клапанах и смесителями. Не стоит пренебрегать коллекторным ящиком, размеры которого подбираются в соответствии с размерами всего оборудования, входящего в коллекторную группу.

Для более четкого понимания процесса сборки коллектора, рекомендуем ознакомиться с видео

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Почему именно водяной теплый пол?

Конечно, реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4-5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30-40% экономичнее радиаторного. Вполне возможно уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м 2 . Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

• Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
• Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
• В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
• И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение бесплатно.

водяной теплый пол

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80-90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70-90 м.
• Для трубы диаметром 17 мм – 90-100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола - еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100-150 мм. При этом количество рядов труб в этих зонах должно быть 5-6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200-300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5-10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

• Комбинированные способы укладки трубы теплого пола также применяются очень часто. Например, краевые зоны укладывают змейкой, а основную площадь улиткой. Это может помочь правильно разбить помещение на контуры распределить с минимумом остатков бухту трубы и обеспечить нужный режим.

В каждом из способов может применяться переменный шаг укладки , когда в краевых зонах он составляет 100-150 мм, а в самом помещении 200-300 мм. Тогда можно в одном помещении обеспечить требования по более интенсивному нагреву краевых зон, не применяя других способов укладки. Опытные монтажники чаще всего делают именно так.

Раскладка греющего контура «улиткой» с постоянным шагом (слева) и с переменным нагом (справа)

Для расчета контуров лучше всего воспользоваться специальным и очень простым в освоении программным обеспечением. Например, известного производителя Valtec, который свою программу распространяет бесплатно. Также имеются более простые программы для расчета раскладки контуров, которые подсчитывают длину петель, что очень удобно. Например, программа «Улитка», которая также распространяется бесплатно. Тем, кто не очень дружит с компьютером, можно сделать расчет контуров самостоятельно, воспользовавшись миллиметровой бумагой, на которой в масштабе начертить план помещения и уже на этом листе карандашом «разложить» контура и подсчитать их длину.

При делении помещений на контуры водяного теплого пола следует выполнить следующие требования:

• Контуры не должны переходить из комнаты в комнату – все помещения должны регулироваться отдельно. Исключение могут составлять санузлы, если они расположены рядом. Например, ванная рядом с туалетом.
• Один отопительный контур не должен обогревать помещение площадью более 40 м 2 . В случае необходимости помещение делят на несколько контуров. Максимальная длина любой из сторон контура не должна превышать 8 метров.
• По периметру помещения, между помещениями, а также между отдельными контурами должна прокладываться специальная демпферная лента, которая после заливки стяжки будет компенсировать ее тепловое расширение.

Выбор вида утеплителя для теплого пола и его толщины

Утеплитель для теплого водяного пола обязателен, ведь никому не хотелось бы свои деньги тратить на подогрев земли, атмосферы или ненужных строительных конструкций, но пол является именно той нужной, которая должна принять львиную долю тепла от греющего контура. Для этого и применяют утеплитель. Какие их виды нужно применять? Среди всего их многообразия, авторы статьи рекомендуют, что следует обратить внимание только на два из них.

• Экструдированный пенополистирол (ЭППС). Этот материал обладает низкой теплопроводностью, высокой механической прочностью. ЭППС не боится влаги, он практически ее не поглощает. Цена его вполне доступна. Выпускается этот утеплитель в виде плит стандартных размеров 500*1000 мм или 600*1250 мм и толщиной 20, 30, 50. 80 или 100 мм. Для хорошей стыковки плит на боковых поверхностях имеются специальные пазы.

• Профильные теплоизоляционные из пенополистирола высокой плотности. На их поверхности есть специальные круглые или прямоугольные бобышки, между которыми очень удобно укладывать трубу без дополнительной фиксации. Шаг крепления трубы обычно составляет 50 мм. Это очень удобно при монтаже, но по цене они гораздо выше, чем плиты из ЭППС, особенно у именитых брендов. Выпускаются они толщиной от 1 до 3 см и размерами 500*1000 мм или 60*1200 мм – это зависит от производителя.

Плиты из ЭППС могут иметь дополнительный фольгированный слой, имеющий дополнительную разметку. Разметка плит дело, конечно же, полезное, но вот присутствие фольги только увеличивает стоимость утеплителя, а толку от нее не будет по двум причинам.

• Декларируемая производителями отражательная способность не будет работать в непрозрачной среде, какой является стяжка.
• Цементный раствор – это сильная щелочная среда, которая прекрасно «съест» ничтожный (в несколько десятков микрон) слой алюминия еще до своего застывания. Надо осознать, что фольгированные плиты – это маркетинговый ход и не более.

Авторы статьи рекомендуют применять для утепления плиты из ЭППС. Экономия по сравнению с профильными матами будет очевидна. Разницы в стоимости хватит и на крепеж, и еще немало денег останется. Вспомним народную мудрость, что сэкономленные деньги сродни заработанным.

Какой же толщины должен быть утеплитель в конструкции пирога теплого водяного пола? Существуют специальные и сложные расчеты, но можно обойтись и без них. Если усвоить несколько простых правил.

• Если теплые полы будут делаться на грунте, то толщина утеплителя должна быть не менее 100 мм. Лучше всего сделать два слоя по 50 мм и уложить их во взаимно перпендикулярных направлениях.
• Если теплые полы планируются в помещениях над цокольным этажом, то толщина утеплителя не менее 50 мм.
• Если теплые полы планируются над отапливаемыми снизу помещениями, то толщина утеплителя не менее 30 мм.

Дополнительно необходимо предусмотреть крепление плит ЭППС к материалу основания, так как при заливке стяжки они будут стремиться всплыть. Для этого идеально подходят тарельчатые дюбели. Ими необходимо крепить все плиты в местах стыков и по центру.

Для крепления трубы к ЭППС используют специальные гарпун-скобы, которые надежно фиксируют трубу. Их крепят с интервалом 30-50 см, а в местах поворота трубы из PEX, шаг должен быть 10 см. Обычно рассчитывают, что на бухту в 200 метров трубы требуется 500 штук гарпун-скоб. При их приобретении не надо гнаться за брэндом, так как это будет стоить в несколько раз дороже. Существуют очень качественные и недорогие скобы российских производителей.

Выбор коллекторно-смесительного узла теплого пола

Коллектор водяного пола – важнейший элемент, который принимает теплоноситель от магистрали, распределяет его по контурам, регулирует расход и температуру, балансирует петли контуров, способствует удалению воздуха. Без него не обойдется ни один теплый водяной пол.

Выбор коллектора, а если говорить более корректно – коллекторно-смесительного узла лучше доверить специалистам, которые подберут нужные комплектующие. В принципе его можно собрать и самостоятельно, но это тема отдельной статьи. Просто перечислим, какие элементы должны входить в , чтобы не ошибиться в выборе.

• Во-первых, это непосредственно сами коллекторы, которые могут оснащаться различной арматурой. Они должны оснащаться настроечными (балансировочными) клапанами с расходомерами или без них, которые размещаются на подающем коллекторе, а на обратном могут быть термостатические клапаны или просто перекрывающие вентили.

• Во-вторых, любой коллектор для удаления воздуха из системы должен оборудоваться автоматическим воздухоотводчиком.
• В-третьих, и на подающем, и на обратном коллекторе должны быть дренажные краны для слива теплоносителя из коллектора и удаления воздуха при заполнении системы.

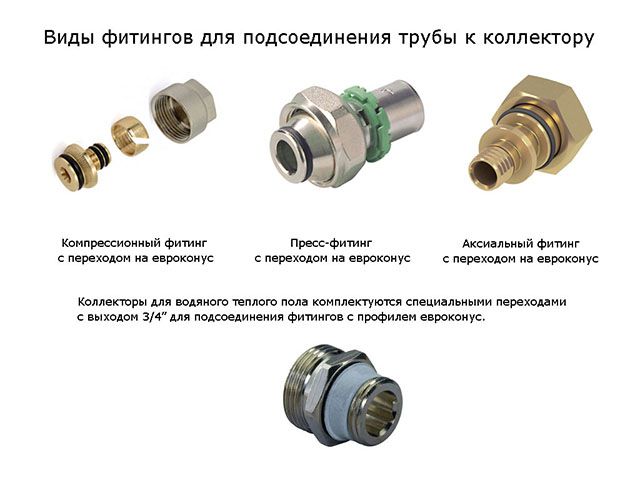

• В четвертых, для подсоединения трубы к коллектору должны использоваться фитинги, которые подбираются индивидуально в каждом конкретном случае.

• В-пятых, для крепления коллекторов и обеспечения нужного межосевого расстояния применяются специальные кронштейны.

• В-шестых, если в котельной не оборудован отдельный стояк для теплых полов, то за приготовление теплоносителя должен отвечать смесительный узел, включающий насос, термостатический вентиль, байпас. Конструкция этого узла имеет множество реализаций, поэтому этот вопрос будет рассмотрен в отдельной статье.

• И, наконец, весь коллекторно-смесительный узел должен располагаться в коллекторном шкафу, который устанавливают или в нишу, или открыто.

Коллекторно-смесительный узел располагают в таком месте, чтобы все длины магистралей от него, до петель теплого пола были примерно равными и магистральные трубы были в непосредственной близости. Коллекторный шкаф часто скрывают в нише, тогда его вполне можно разместить не только в бытовках и котельных, но в гардеробных, коридорах и даже жилых комнатах.

Видео: Какие расчеты необходимы перед устройством теплого пола

Монтаж водяного теплого пола своими руками

После расчетов и закупки всех необходимых комплектующих можно постепенно воплощать в жизнь теплый водяной пол. Вначале необходимо наметить места, где будут размещены коллекторные шкафы, выдалбливаются, при необходимости ниши, а также делаются проходы через строительные конструкции. Все долбежные и сверлильные работы должны быть завершены перед следующим этапом.

Монтаж утеплителя

Перед этим этапом необходимо подготовить помещения для этого – вынести все ненужное, убрать весь строительный мусор, вымести и пропылесосить полы. Помещение должно быть абсолютно чистым. При монтаже плит необходимо находиться в обуви с плоской подошвой, так как каблуки могут повредить поверхность. Перечислим последовательность действий при монтаже утеплителя.

• Прежде всего, на стенах отбивается уровень чистого пола при помощи лазерного или водяного . Измеряются все неровности основания при помощи длинного правила и уровня.
• Если неровности превышают 10 мм, то их можно вполне выровнять подсыпанным чистым и сухим песком, который впоследствии следует разровнять.

• Если теплый пол делается по грунту или над цокольным этажом, то расстилается гидроизоляционная пленка с нахлестом соседних полос не менее 10 см и с заходом на стену. Места стыков проклеиваются скотчем. В качестве гидроизоляции вполне подойдет полиэтиленовая пленка 150-200 мкм.
• Начиная с дальнего угла помещения, начинается процесс укладки плит ЭППС. Они укладываются вплотную к стенам маркированной поверхностью вверх.
• Плиты ЭППС должны плотно стыковаться между собой при помощи пазов, которые имеются на их боковых поверхностях. При укладке каждой плиты она плотно должна прилегать к основанию и быть в горизонтальной плоскости, что проверяется строительным уровнем. При необходимости под плиту подсыпается песок.

• Если по пути укладки встречаются препятствия в виде выступов, колонн и других элементов, то после предварительной разметки плита подрезается строительным ножом по металлической линейке. При этом ЭППС надо положить на какое-то нетвердое основание, чтобы нож не затупился, например, кусок фанеры или ОСП.
• При укладке следующего ряда следует учитывать, что стыки плит не должны совпадать, а идти вразбежку, подобно кирпичной кладке. Для того, если с оставшейся последней в ряду плиты ЭППС осталась часть не менее 1/3 ее длины, то укладку следующего ряда следует начинать с нее.
• Если планируется укладка второго слоя ЭППС, то она должна вестись во взаимно перпендикулярном направлении с первым слоем.
• После укладки теплоизоляции следует при помощи перфоратора с длинным буром и молотка закрепить тарельчатые дюбели на каждом стыке – на каждом стыке и в центре каждой плиты ЭППС. Стыки между ЭППС заклеиваются строительным скотчем.

• Если после монтажа утеплителя остались полости или щели, то их можно забить обрезками ЭППС и задуть монтажной пеной, но можно это сделать и позже, уже после монтажа труб.

После этого, можно сказать, что мероприятия по монтажу утеплителя завершены. Хоть плиты ЭППС и имеют достаточную плотность, чтобы выдержать вес взрослого человека, все равно надо при перемещении по ним соблюдать меры предосторожности. Лучше всего использовать широкие доски или куски фанеры или ОСП.

Монтаж трубы теплого водяного пола

Настал самый ответственный и сложный момент - монтаж труб теплого пола. На этом этапе надо быть особо внимательным и аккуратным и здесь без помощника никак не обойтись. Также желательно иметь специальное приспособление для размотки трубы, так как снимать с бухты трубу кольцами категорически запрещено, так как в ней тогда будут очень сильные напряжения, что усложнит или сделает невозможным монтаж. Главное правило – бухту надо крутить, а не снимать трубу с неподвижной бухты. В принципе, это можно сделать и вручную, но с приспособлением гораздо легче.

Если на верхней стороне плит ЭППС есть разметка, то - это просто замечательно, тогда укладка труб сильно упростится. А если нет, то не стоит «вестись» на приобретение фольгированного тонкого утеплителя из вспененного полиэтилена с нанесенной разметкой. Толку от него не будет никакого. Можно разметку нанести и самостоятельно. Для этого маркером на верхней стороне плит делаются отметки на расстоянии требуемого шага контура, а потом малярной нитью отбиваются линии – так можно за короткое время сделать разметку. После этого можно прочертить трассы контуров теплого пола.

стяжка для теплого пола

В намеченном месте крепится коллекторный шкаф и в нем монтируется коллектор, пока без насосно-смесительной группы, она понадобится позже. При входе в коллектор, при выходе из него, а также при входе в , каждая труба должна быть защищена специальной гофрой. Однако, гофра от именитых производителей стоит умопомрачительных денег, поэтому вполне допустимо заменить ее на теплоизоляцию соответствующего диаметра. Также трубы должны быть защищены при переходах из помещения в помещения и от контура к контуру.

Монтаж трубы теплого пола следует начинать с зон, наиболее удалённых от коллекторов, причем на все транзитные трубы должна одеваться теплоизоляция из вспененного полиэтилена, которая обеспечит максимальную сохранность энергии до точки назначения, и не «растеряет» тепло по дороге. Далее, труба «выныривает» из плит ЭППС, уже «голой» обходит весь свой греющий контур и «заныривает» обратно и уже в теплоизоляции следует до коллектора. Сами транзитные трубы помещаются внутрь плит ЭППС, для этого в них ножом предварительно прорезаются трассы прохода.

Если теплоизоляция состоит из двух слоев плит ЭППС, то вначале укладывается первый слой, затем прокладываются все коммуникации, в том числе и транзитные трубы теплого пола, а затем второй слой подгоняется и подрезается на месте.

Кроме этого, в районе расположения теплого пола могут идти трубы к радиаторам, а также магистрали горячего и холодного водоснабжения. Если труб несколько, то их можно закрепить в пучке либо тарельчатыми дюбелями, либо перфорированной металлической полосой и дюбелями. В любом случае они не должны выступать за верхнюю поверхность плит ЭППС, чтобы сверху можно было беспрепятственно уложить контур теплого пола. Все полости задуваются монтажной пеной, которая после застывания срезается заподлицо с поверхности плит утеплителя.

По периметру помещения, где будут теплые полы, на стены наклеивается демпферная лента, которая призвана компенсировать тепловое расширение стяжки. Лента бывает как с клеящим слоем, так и без него. При ее приобретении не надо гнаться за брэндом и переплачивать в несколько раз больше. Сейчас выпускается достойная во всех смыслах демпферная лента российского производства. Если ленты вообще нет, то - это тоже не беда – ее может заменить пенопласт толщиной 1 или 2 см, приклеенный к стене на жидкие гвозди или монтажную пену.

Демпферная лента должна устанавливаться также между помещениями и разными контурами. Для этого выпускается специальная лента с Т-образным профилем. И в этом случае ее может заменить тонкий пенопласт, склеенный монтажной пеной или клеем.

Монтаж труб делается следующим образом:

• С бухты отматывается 10-15 м трубы, на ее конец одевается теплоизоляция и соответствующий фитинг для подключения к коллектору.
• Труба подключается к подаче соответствующего вывода коллектора.
• По ранее размеченным трассам укладывается труба и крепится гарпун-скобами на прямых участках через 30-40 см, а на поворотах через 10-15 см. Труба должна сгибаться осторожно, без заломов.

• При укладке не надо стараться крепить трубу сразу, а следует ее сначала разложить приблизительно по трассам на 5-10 м, а уже потом крепить скобами. Труба должна лежать на утеплителе без напряжения, не должно быть усилия, которое старается вырвать скобы из ЭППС.
• Если скоба по какой-то причине вылетела из своего места, то ее монтируют в другом, на расстоянии не менее 5 см.
• После обхода всего контура теплого пола, обратная труба возвращается к своей подающей и с ней рядом следует к коллектору. При необходимости на нее надевается теплоизоляция.
• По приходу к коллектору труба подключается к нему соответствующим фитингом.

• Возле соответствующей петли теплого пола на стене, а также еще и на бумаге обязательно записывается длина контура. Эти данные необходимы для дальнейшей балансировки.

Аналогично прокладываются все контуры . Поначалу будет сложно, но потом, после одной уложенной «улитки» все уже будет понятно и работа пойдет без проблем. При перемещении по уже проложенным контурам надо подстилать под ноги или колени доски, фанеру или ОСП.

Ходить в обуви по трубам не рекомендуется. Лучше организовать такие «тропинки»

Видео: Укладка трубы теплого пола

Монтаж армирующей сетки

Споры о целесообразности армирующей сетки идут постоянно. Кто-то говорит, что она нужна, другие утверждают обратное. Есть масса примеров удачного воплощения теплого пола без армирующей сетки и, в то же самое время, существуют примеры неудачной реализации теплого пола с армированием. Авторы статьи утверждают – армирование никогда не будет лишним, но только правильно выполненное.

Интернет изобилует примерами, когда на утеплитель укладывается и закрепляется металлическая сетка, а уже потом к ней при помощи пластиковых стяжек крепится труба теплого пола. Вроде бы удобно, но это не армирование, а просто подкладывание под стяжку абсолютно бесполезной сетки, на которую были истрачены деньги. Армирование – это когда сетка находится внутри стяжки, а не под нею. Именно поэтому авторы рекомендуют помещать сетку сверху трубы.

Для армирования стяжки подойдет металлическая сетка из проволоки диаметром 3 мм размером ячейки 100*100 мм – этого вполне достаточно. Сетки из арматуры применять не рекомендуется из-за того, что арматура имеет рифленую поверхность и при монтаже может повредить гладкую поверхность трубы. Да и не стоит тратить лишние деньги на избыточную прочность стяжки, ведь предполагается, что теплый пол монтируется уже на достаточно прочном основании. Сетка укладывается с нахлестом на одну ячейку и связывается либо вязальной проволокой, либо пластиковыми хомутами. Острые торчащие концы обязательно надо откусить, чтобы они не повредили трубу. Дополнительно сетка крепится к трубе в нескольких местах пластиковыми хомутами.

Вместо металлической сетки вполне может применяться пластиковая, которая прекрасно будет армировать стяжку и спасет ее от растрескивания. Укладывать пластиковую сетку удобнее, так как она идет в рулонах. Применение пластиковой сетки практически исключает повреждение труб, да и стоимость ее существенно ниже.

После укладки сетки опять встает вопрос о защите труб, ведь, перемещаясь в обуви по металлической сетке, можно легко повредить и ее, и трубу Поэтому снова рекомендуется перемещаться только по доскам, фанере или ОСП. Но существует еще очень грамотное решение, которое позволит избежать повреждения труб при заливке стяжки.

Приготавливается цементный раствор – такой же, какой будет при укладке стяжки (1 часть цемента М400 и 3 части песка) и в процессе укладки делаются «ляпки» из раствора, которые немного выступают за поверхность сетки – на 2 см достаточно. Эти «ляпки» делаются с такой периодичностью (30-50 см), которая позволит в дальнейшем положить на них доски или фанеру и совершенно безопасно перемещаться. Еще один плюс такого подхода – это фиксация сетки, ведь при хождении по ней она стремится изгибаться, а это может повредить сварные швы.

«Ляпки» из раствора зафиксируют сетку и помогут безопасно перемещаться

Заполнение контуров. Гидравлические испытания

Эту операцию обязательно стоит проводить еще до заливки стяжки, так как при скрытой неисправности ее легче устранить сразу, чем после того, как полы будут залиты. Для этого к сливному патрубку на коллекторе подключается шланг и выводится в канализацию, так как воды через контуры отопления будет пролито немало. Лучше всего, если шланг будет прозрачный – так будет легко отследить выход пузырей воздуха.

К входу подающего коллектора, который обязательно должен быть оборудован отсечным шаровым краном, подключается водопроводная вода через шланг или трубу. Если качество водопроводной воды низкое, то стоит заполнять систему через механический фильтр. К любому другому выходу, связанным с контурами теплого пола подключается опрессовочный насос. Это может быть свободный выход подающего коллектора, выход обратки с коллектора и другие места – все зависит от конкретной реализации коллекторного узла. В конце концов, в шаровый отсечной кран подающего коллектора можно вкрутить тройник и через него делать и заполнение системы, и опрессовку. После испытаний тройник можно снять и подключить коллектор к подающей магистрали.

Заполнение системы производится следующим образом:

• На коллекторе перекрываются все контуры теплого пола, кроме одного. Автоматические воздухоотводчики должны быть открыты.
• Подается вода и по шлангу слива контролируется ее чистота и выход воздуха. На внутренней поверхности труб при производстве может остаться технологическая смазка и стружка, которую необходимо смыть проточной водой.
• После того как весь воздух вышел, и вода течет абсолютно чистая, перекрывается сливной кран, а затем перекрывается уже промытый и заполненный контур.
• Все эти операции проделываются со всеми контурами.
• После промывки, удаления воздуха и заполнения всех контуров перекрывается кран подачи воды.

Если еще на этапе заполнения обнаруживаются протечки, то их устраняют сразу после сброса давления. В итоге должна получиться заполненная чистым теплоносителем и обезвоздушенная система теплых водяных полов.

Для испытания системы потребуется специальный инструмент – опрессовочный насос, который можно взять в аренду или пригласить опытного мастера, имеющего такой прибор. Опишем последовательность действий при опрессовке.

• Полностью открываются все контуры теплого пола, подключенные к коллектору.
• В емкость опрессовочного насоса наливается чистая вода, открывается кран подачи насоса.
• Насосом нагоняется давление в системе в два раза большее чем рабочее – 6 атмосфер, оно контролируется по манометру насоса и на коллекторе (если на нем есть манометр).
• После поднятия давления проводится визуальный осмотр всех труб и соединений, которые, в принципе, должны быть только на коллекторе. Также контролируется давление по манометру.
• Через 30 минут давление вновь поднимают до 6 бар и вновь осматривают все трубы и соединения. Затем через 30 минут эти действия повторяют. Если обнаруживаются протечки, то их сразу устраняют после сброса давления.
• Если протечек не выявлено, то давление опять поднимают до 6 бар и оставляют систему на сутки.
• Если через сутки давление в системе упало не более чем на 1,5 бар и не выявлено никаких протечек, то систему теплого пола можно считать правильно смонтированной и герметичной.

При поднятии давления в системе труба по всем законам физики будет пытаться распрямиться, поэтому возможен «отстрел» некоторых скоб в тех местах, где с ними «пожадничали». Поэтому «ляпки» из раствора очень помогут удержать трубу на месте. В дальнейшем, когда будет залита стяжка, труба будет надежно зафиксирована, но при испытаниях давлением плохо закрепленная труба может преподнести неприятные сюрпризы.

Видео: Заполнение системы теплоносителем

Видео: Опрессовка системы теплых полов

Установка маяков

Заливка стяжки теплого пола должна производиться по трубам, находящимся под рабочим давлением. Учитывая, что в большинстве закрытых систем отопления рабочее давление должно находиться в диапазоне 1-3 бар, можно принять среднее значение и оставить в контурах давление 2 бар.

В качестве маяков лучше всего использовать направляющие гипсокартонные профили ПН 28*27/UD 28*27. Они имеют достаточную жесткость и гладкую верхнюю поверхность, что очень полезно при разравнивании стяжки.

Маяки должны устанавливаться на уровне чистого пола минус толщина финишного напольного покрытия. Чтобы закрепить их очень часто используют просто растворные подушки, на которые укладывают направляющий профиль, а потом его утапливают по уровню. Но такой подход имеет недостаток в том, что в случае, если маяк встал ниже требуемого уровня, его приходится доставать, подкладывать свежий раствор и вновь выставлять.

Лучше всего, если маяки из направляющего профиля будут под собой иметь жесткую опору и в качестве нее могут послужить дюбели для бетона и шуруп соответствующей длины. Предпочтительней использовать специальные шурупы по бетону – нагели, которые не требуют установки дюбеля, а, значит, и диаметр сверления будет меньше. Если для дюбеля потребуется бурить отверстие диаметром 10-12 мм, то для нагеля достаточно 6 мм. Верхняя поверхность шляпки шурупа должна находиться на уровне поверхности будущей стяжки.

Шурупы по бетону — нагели

Маяки должны располагаться на расстоянии не более 30 см от стен. Между маяками не должно быть большого расстояния, так как раствор имеет обыкновения оседать и на уже готовой стяжке может образоваться яма. Оптимально – 1,5 м, тогда для выравнивания стяжки используют строительное правило 2 м. При установке маяков делают следующее:

• От стен, находящихся слева и справа от входа, на расстоянии 30 см прочерчиваются две линии – это будет положение крайних маяков.
• Расстояние между этими двумя линиями делится на равные части так, чтобы оно не превышало 150 см. Желательно, чтобы одна из полос приходилась прямо на вход в помещение. При необходимости, полоса, приходящаяся на вход, может быть меньших размеров.
• На полу прочерчиваются линии положения будущих маяков. На них делаются отметки расположения нагелей с шагом 40-50см.
• Перфоратором с соответствующим нагелю буром сверлятся отверстия на заданную глубину.

Для выставления шляпок нагелей в одной плоскости лучше всего воспользоваться лазерным уровнем. Если в арсенале домашнего мастера его нет, то не беда, сейчас этот весьма полезный инструмент можно взять в аренду, тем более что потребуется он всего на один день.

Лазерный уровень — незаменимый помощник при разметке и установке маяков

На стене делается отметка положения маяков. Для этого от предварительно прочерченного на стене уровня чистого пола отнимают толщину финишного напольного покрытия. Лазерный уровень выставляется по этой отметке, а затем, вкручивая или выкручивая нагели, их шляпки выставляются в одном уровне. Если пользоваться при этой операции обычным строительным уровнем, то это займет намного больше времени, да и погрешность будет выше.

Далее, на шляпки нагелей укладываются направляющие профили, строительным уровнем проверяется правильность установки. Для закрепления маяков на своих местах используют цементный раствор той же рецептуры, что и для стяжки пола (1 часть цемента+3 части песка).

Маяки снимаются со шляпок нагелей, а затем из приготовленного раствора делаются горки несколько выше, чем высота стяжки. Достаточно их делать через 1 метр, так как маяк и так уже будет надежно закреплен на шляпках нагелей. Далее, профиль укладывается и вдавливаются в раствор, а его излишки сверху сразу снимаются шпателем. В завершение уровнем проверяется правильность установки всех маяков.

В это же самое время можно проверить правильность установки всех демпферных лент, разделяющих помещения и контуры и при необходимости укрепить их положение раствором.

водяной теплый пол

Видео: Установка маяков для стяжки теплого пола

Заливка стяжки теплого пола

К стяжке теплого водяного пола предъявляются повышенные требования, ведь помимо переносимых ею механических нагрузок она испытывает еще и температурные деформации. И обычно цементно-песчаный раствор здесь не пойдет, бетонную смесь необходимо модифицировать пластификатором и фиброй.

Пластификатор предназначен для снижения водоцементного соотношения, увеличения подвижности смеси и повышения ее прочности при высыхании. Подвижность при укладке стяжки теплого пола крайне важна, так как раствор должен плотно «обхватить» трубы и легко выпустить воздушные пузыри наружу. Без применения пластификатора единственный способ увеличить подвижность смеси – это добавить в нее воды. Но тогда только часть воды вступит в реакцию с цементом, а остальная будет долго испаряться, что увеличит время схватывания и застывания и уменьшит прочность стяжки. Водоцементное отношение должно быть ровно таким, которое позволит стяжке схватиться. Обычно на 1 кг цемента необходимо 0,45-0,55 кг воды.

Пластификатор выпускается в жидком и в сухом виде. Применять его надо именно так, как рекомендует производитель, и никак иначе. Всякие «заменители» в виде жидкого мыла, стирального порошка, клея ПВА недопустимы.

Фибра предназначена для дисперсного армирования бетонной смеси, что позволяет в разы уменьшить или практически исключить образование трещин, увеличить прочность и сопротивление истиранию, увеличить прочность на изгиб и сжатие. Это достигается тем, что микроволокна фибры распределены и скрепляют стяжку по всему объему бетонной смеси.

Фибра бывает металлической, полипропиленовой и базальтовой. Для стяжки теплого пола рекомендуется применять полипропиленовую или базальтовую фибру. Добавляют ее согласно рекомендациям производителя, но рекомендуется использовать не менее 500 грамм полипропиленовой фибры на 1 м 3 готового раствора. Чтобы получить смесь с наилучшими свойствами, добавляют 800 и более грамм на 1 м 3 .

В продаже можно найти готовые смеси для заливки стяжки теплого пола от известных и не очень производителей. В состав этих смесей уже входит и пластификатор, и фибра, и другие компоненты. При несомненном удобстве их использования и высоком качестве, стоимость готовой стяжки будет существенно выше, чем приготовленный самостоятельно раствор.

Перед заливкой стяжки необходимо убрать все лишние предметы с пола, при необходимости поверхности пропылесосить. Также необходимо приготовить весь инструмент и посуду для замешивания и транспортировки раствора. Все работы по заливке стяжки теплого пола в помещении должны производиться за один раз, поэтому желательно иметь двух помощников: один готовит раствор, второй его носит, а главный исполнитель укладывает и разравнивает стяжку. В помещении должны быть закрыты все окна, стяжка должна быть ограничена от воздействия сквозняков и прямых солнечных лучей.

Самостоятельное приготовление раствора для стяжки теплого пола должно производиться только механизированным способом – качество раствора должно быть высоким. В качестве вспомогательных механизмов может использоваться бетономешалка или строительный миксер. Никакие насадки на дрель или перфоратор здесь не подойдут, что бы ни говорили различные «правдивые» источники.

Основу раствора составляют портландцемент марки не ниже М400, который должен быть сухим и со временем хранения не более 6 месяцев после даты выпуска. Песок должен также быть сухим, промытым и просеянным. Речной песок не подойдет – он имеет слишком правильную форму. Для стяжки соотношение цемента к песку должно быть 1:3 по массе, но на практике мало кто взвешивает песок и цемент, а берется универсальный метод измерения – ведро. Учитывая, что плотность строительного песка находится в диапазоне 1,3-1,8 т/м 3 , а цемента при транспортировке 1,5-1,6 т/м 3 , то можно не бояться мерить цемент и песок ведрами, так как качество смеси будет вполне допустимым.

Вода в составе раствора должна составлять примерно треть от массы цемента, то есть на 1 мешок 50 кг цемента необходимо примерно 15 литров воды. Однако применение пластификатора снижает водоцементное соотношение, поэтому при приготовлении раствора с водой нужно быть очень осторожным – лучше немного недолить и потом добавить, чем перелить.

Технология приготовления раствора миксером и бетономешалкой немного отличается. Миксером необходимо размешать на малых оборотах сухие цемент, песок и распушенную полипропиленовую или базальтовую фибру и потом постепенно добавлять воду с растворенным в ней пластификатором. В бетономешалках гравитационного типа, которых абсолютное большинство, размешать сухие цемент и песок трудно (сухой цемент налипает на влажные лопатки и барабан), поэтому в нее вначале наливают часть воды с пластификатором, а потом постепенно добавляют сначала цемент, затем песок, затем еще порцию цемента и оставшуюся воду. Фибру добавляют постепенно. Одну часть вместе с водой, другую с песком. При этом фибру нельзя кидать в барабан бетономешалки комком, а надо делить на порции и распушить перед закладкой.

Время приготовления раствора в бетономешалке обычно 3-4 минуты, а миксером немного больше – 5-7 минут. Готовность раствора определяется по однородному цвету и консистенции. Если взять комок раствора в руки и сжать, то из него не должна выделяться вода, но в то же самое время раствор должен быть пластичным. Если поместить раствор горкой на пол, то он не должен сильно растекаться, а только немного осесть под собственным весом. Если в нем сделать шпателем надрезы, они не должны расплываться, а должны держать форму.

Укладка стяжки начинается с дальних углов помещения и ведется полосами по маякам. Только после завершения одной полосы, укладывается и разравнивается следующая, закончиться процесс должен у входа в помещение. В процессе выравнивания не надо стараться сразу идеально выровнять поверхность стяжки по маякам. Главное, чтобы в стяжке не было провалов, а небольшие наплывы и следы от правила легко корректируются потом.

По истечении 1-2 дней (все зависит от внешних условий), когда по стяжке уже можно будет ходить, необходимо зачистить ее поверхность. Вначале подрезается строительным ножом и удаляется выступающая из стяжки демпферная лента, а потом берется строительное правило и острым концом прижимается к плоскости маяков. В направлении от себя, короткими, но энергичными движениями производится зачистка до тех пор, пока полностью не оголятся маяки. Затем образовавшийся мусор убирают, стяжку увлажняют из распылителя и укрывают полиэтиленовой пленкой.

На следующий день аккуратно удаляют маяки, можно и выкрутить нагели, а образовавшиеся бороздки затирают раствором или плиточным клеем. Стяжку вновь увлажняют и укрывают, это рекомендуется делать ежедневно в течение первых 10 дней после заливки.

Балансировка контуров теплого пола. Ввод в эксплуатацию

После полного созревания стяжки, а это не менее 28 дней, можно приступать к балансировке контуров теплого пола. И в этом процессе очень помогут расходомеры на коллекторе. Именно поэтому надо приобретать коллектор с балансировочными вентилями и расходомерами.

Дело в том, что петли теплого пола имеют разную длину, соответственно у них разное гидравлическое сопротивление. Очевидно, что «львиная доля» теплоносителя пойдет всегда по пути наименьшего сопротивления – то есть по самому короткому контуру, а другим достанется уже гораздо меньше. При этом в самом длинном контуре циркуляция будет такая вялая, что ни о каком теплосъеме не может быть и речи. В грамотно составленном проекте теплых полов всегда указывается расход в каждом контуре и положение регулировочных вентилей, но если теплый пол делается своими силами, то подойдет упрощенная, но действующая методика.

• Если еще не подключён насосно-смесительный узел, то производится его монтаж. Коллектор теплого пола подключается к подающей и обратной магистрали.
• Открываются полностью все контуры теплого пола, открываются на входе коллекторы шаровые краны подачи и обратки. Клапаны автоматических воздухоотводчиков должны быть открыты.
• Включается циркуляционный . На головке смесительного узла ставится максимальная температура, но котел пока не включается, теплоноситель должен циркулировать комнатной температуры.
• Давление во всей системе отопления доводится до рабочего (1-3 бар).
• Закрываются все контуры теплого пола, кроме самого длинного. Отмечается и записывается положение расходомера на этом контуре.
• Полностью открывается второй по длине контур. Если расход в нем больше, то балансировочный вентиль закручивается до тех пор, пока расход не выровняется с самым длинным.

• Далее, последовательно открываются все контуры в порядке убывания их длины, балансировочными вентилями регулируется расход.
• В результате расход во всех контурах должен быть одинаковым. Если это не так, то можно подкорректировать регулировку на контурах, не трогая самую длинную петлю.

Все вышеперечисленные операции выполнены правильно и расходомеры показывают, что циркуляция в контурах происходит, то можно начинать испытания теплого пола с подогретым теплоносителем. Начинать надо с малых температур – с 25°С, а затем каждые сутки постепенно увеличивать температуру на 5°С, до тех пор, пока теплоноситель не будет подаваться в контуры со своей рабочей температурой. Какая последовательность действий на этом этапе.

• На терморегулирующем вентиле смесительного узла выставляется температура 25°C, включается циркуляционный насос на первую скорость и в таком режиме дают поработать системе сутки. При этом контролируется и корректируется циркуляция по расходомерам.
• Через сутки температура поднимается до 30°C, и снова оставляется система теплых полов на сутки. Контролируется расход и температура подачи и обратки.
• На следующие сутки температура поднимается еще на 5°С, до 35°С. Это уже гораздо ближе к рабочему режиму теплого пола, поэтому уже стоит отрегулировать разницу температур между подающим и обратным коллекторами. Если она находится в диапазоне 5-10°C, то это нормально, а если больше, то следует увеличить скорость циркуляционного насоса на одну ступень.
• Максимальная температура, до которой можно поднимать температуру в подающем коллекторе теплого пола – это 50°C, но лучше это делать не стоит, а проверить на рабочих режимах – 45°C или 40°C. Аналогично проверяется разница температур на подаче и обратке. Насос должен работать на минимально возможной скорости, чтобы разница температур была до 10°C.

Правильность регулировки теплого пола невозможно оценить сразу, так как такая система отопления очень инерционна. Должно пройти несколько часов для того, чтобы почувствовать изменение температурного режима. Поэтому всем, кто сделал самостоятельно теплый пол, следует вооружиться терпением и постепенно вывести систему на такой режим, который бы обеспечивал нужную температуру пола с учетом покрытия. Для этого надо будет «поиграться» с настройками балансировочных вентилей, термоголовок (если ими будет снабжен коллектор) и скоростью циркуляционного насоса. Главное, что система водяного теплого пола, сделанная своими руками, работает.

Узнайте, как , изучив инструкцию с фото, в специальной статье на нашем портале.

Заключение

Упрямая статистика говорит о том, что система теплых водяных полов помимо очевидного комфорта дает еще и существенную экономию энергоносителей. Та же статистика свидетельствует о том, что количество успешных самостоятельных реализаций такого отопления растет с каждым годом. Все технологии уже отработаны, рынок наводнен любыми комплектующими, на любой вкус, цвет и кошелек. Нужная информация всегда находится в открытых источниках, у специалистов всегда можно спросить совета. Коллектив авторов надеется, что эта статья развеяла первоначальный страх и дала понять читателям, что сделать водяной теплый пол своими руками вполне возможно.

Видео: Как рассчитать и сделать водяной теплый пол своими руками
