Проектная документация

1. Достраиваем мансарду на уже готовый дом
2. Что входит в стропильную систему?
3. Теплотехника
4. Строительный процесс в деталях
5. Преимущества каркасной системы

Многие владельцы частых домов хотят сделать свое жилище более функциональным. Достичь цели можно путем увеличения свободного пространства, которое можно использовать в личных целях. Специалисты предлагают использовать для этого зону под самой крышей, а именно построить мансарду. Этот процесс нельзя назвать легким, но при условии соблюдения технологии можно сделать надстройку, как на этапе возведения дома, так и после введения его в эксплуатацию. Ниже будут рассмотрены оба варианта.

Разрабатываем проект

Мансардная крыша — проект и расчет

Всем, кто интересуется тем, как построить мансардную крышу своими руками, в первую очередь нужно понять, что эта часть здания достаточно сложная. Если есть такая возможность, то лучше проектировать дополнительный этаж на этапе строительства, потому что не во всех уже возведенных домах можно обустроить дополнительные квадратные метры. Главной преградой является увеличение нагрузки на фундаментную часть, что требует ее усиления.

Говоря общими словами, весь процесс можно разделить на этапы:

• начинается строительство мансардная крыша с составления чертежей;
• затем возводятся стены подкровельного помещения;
• следующим этапом является обустройство самой кровли, выполнение работ по утеплению, гидроизоляции;
• монтаж окон;
• отделка помещения изнутри.

Только четкое соблюдение технологии дает возможность в результате получить долговечное, а главное надежное здание.

Каждый этап работы по-своему важен, одним из них является проектирование. Здесь важно учесть габариты помещения, материал, который будет использоваться в качестве основного, особенности кровли, степень ее наклона, количество скатов и т.д. Есть несколько способов проектирования надстройки.

Наименее затратный — это составление необходимой документации вручную, для этого вам понадобится хоть минимальный, но опыт, знания. Вы можете пойти другим путем — использовать уже готовые чертежи, но никто не сможет дать гарантии, что они будут идеально подходящими, возможно потребуется внесение коррективов.

Самым дорогостоящим, но беспроигрышным вариантом является обращение к специалистам. Существует множество компаний, предлагающих за короткий срок составить проект, соответствующий параметрам вашего дома. Команда специалистов также поможет правильно определиться со строительными материалами. Основными требованиям к расходникам являются: обеспечение долговечности в эксплуатации, снижение общей нагрузки на основание. Нельзя забывать о том, что новый проект должен быть согласован в государственных учреждениях, если он будет составлен грамотно, то с этим, проблем не возникнет.

Как быть, если дом уже построен?

В данном случае строительный процесс начинается с демонтажных работ. Разобрав старую кровлю, вы сможете не только расширить полезное пространство впоследствии, но и обеспечить безопасность новой надстройки. Вам не обязательно в этих целях кого-то нанимать, все можно сделать своими силами. Сначала снимаете кровельный материал снаружи, затем обрешетку, а в конце разбираете стропильную систему.

Когда демонтажные работы благополучно завершены, переходите к укреплению стен на нижнем этаже. Пренебрегать этапом нельзя, потому что дополнительная нагрузка оказывается не только на фундамент, но и на вертикальные конструкции. Чтобы сделать все правильно, вам понадобится осуществить расчеты с целью определить уровень прочности старых стен.

Мансардная крыша — составляющие конструкции

Разобраться в том, как построить крышу мансардного типа, поможет информация об основных несущих деталях, соединениях.

1. Стропильные ноги — они передают нагрузку, оказываемую весом кровельного материала на стены постройки. Сечение деревянных балок выбирается с учетом таких показателей, как угол наклона, ширина пролета, шаг, расчетная нагрузка. Если вы не знаете, как правильно осуществляются подобные расчеты, есть смысл обратиться к специалисту. В частном строительстве допускается использование примерных значений, но нельзя забывать о небольшом запасе.
2. Нарожники — так называются стропильные ноги, опираемые с одной или двух сторон на накосные элементы. Их сечение определяется таким же образом, как и в случае с основными стропилами.
3. Накосные ноги — данный тип конструкции используется при сооружении вальмовой крыши. Она используется в качестве основания для нарожников. Показатель сечения определяется с учетом нагрузки, пролета. Запомните, этот показатель должен быть больше, чем у стропильных ног.
4. Ригель — это опорный брус для стропил, располагающийся в верхней части конструкции, а именно в коньке или на изломе ската (если планируется ломаная крыша).
5. Мауэрлат — является одним из основных элементов, он является опорой для всех стропил, через него передается и равномерно распределяется нагрузка на стены. Оптимальным сечением является 100х100 или 150х150мм, все зависит от сложности объекта.

Чтобы вы знали, сооружение мауэрлата не требуется, если речь идет о строительстве каркасного или деревянного дома. Все потому, что опорой для стропил является венец стен или обвязка.

Не обходится в строительстве и без дополнительных элементов, таких как подкосы, стойки, схватки. Они необходимы для уменьшения сечения несущих конструкций. Их размер подбирается с учетом удобства выполнения соединений. Рассуждая на тему: «Как построить мансардную крышу дома», — нельзя не упомянуть о материале. Специалисты акцентируют внимание на том, что древесина должна использоваться только хвойных пород, например, сосна, лиственница, ель. Сортность должна быть первой, максимум второй, а влажность не более 15%. Перед началом использования не забывайте, что все доски и бруски должны быть обработаны антисептиком.

Теплотехнические рассчеты

Мансардная крыша — утепление

Возведение мансарды не обходится без использования утеплителя, чаще всего в этих целях используется минеральная вата, она поставляется в плитах или матах. Допускается также возможность применения пенополиуретановой пены, эковаты, пенопласта, экструдированного пенополистирола. Определившись с материалом, нужно правильно подобрать толщину, здесь важно учесть высоту стропил, она должна быть равна или чуть больше толщины теплоизоляционного слоя. При условии использования минеральной ваты нужно обеспечить наличие вентиляционного зазора, он представляет собой пространство в 50 мм между теплоизолятором (его верхней поверхностью) и кровлей.

Поэтапное описание процесса

Переходим к главному — как построить мансардную крышу дома своими руками. Чтобы справиться с этой задачей, важно соблюдать определенную последовательность выполнения работ. Начинается все с крепления мауэрлата к стене (если дом не каркасный и не деревянный), затем устанавливается стропильная система вместе с подкосами, стойками. Не обходится без монтажа гидроизоляции, защиты от ветра. Перед тем, как уложить наружную кровлю, делается обрешетка. В завершении осуществляется утепление изнутри, обшивка выступающих элементов конструкции.

А теперь немного подробнее о некоторых этапах.

1. Если требуется укладка мауэрлата, то делается это на внутреннюю часть наружной стены. Способов крепления элементов существует несколько, в большей степени это зависит от того, из чего построен дом. В работе могут использоваться анкера, шпильки или скобы. По отношению к постройкам из пено- или газобетона выполняется монолитный пояс, за счет этого удается предотвратить разрушения. После сооружения мауэрлата монтируются ригели (при необходимости), укладываются опорные конструкции, раскладываются с определенным интервалом стропильные ноги. Крепления можно делать жесткие или шарнирные.
2. Прежде чем вы приступите к укладке утеплителя, постарайтесь защитить его от негативных воздействий извне. Речь идет об укладке мембранного полотна, защищающего от ветра и влаги, закреплении обрешетки. После этого можно приступать к укладыванию финишного покрытия, как вариант, можно использовать битумную черепицу.
3. С целью обеспечения эффективной теплоизоляции дома материал нужно укладывать без зазоров, щелей. Если вы планируете использовать пенополистирол, образовавшиеся пространства должны быть заполнены герметиком/монтажной пеной. По завершению работ снизу закрепляется пароизоляция, затем внутренняя обрешетка, после чего можно приступать к обшивке потолка. Идеальным вариантом в данном случае является гипсокартон 12,5 мм толщиной.

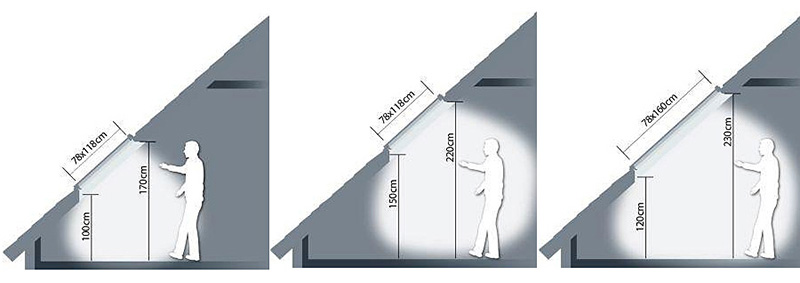

Чтобы обеспечить доступ в помещение естественного света, а также герметичность, нужно устанавливать специальные мансардные окна. Их особенностью является способность выдерживать воздействие внешних осадков, которые являются негативными. Немаловажным является и возможность качественного проветривания жилого помещения. По поводу установки окон лучше обратиться к специалистам, потому что они имеют все необходимые навыки.

Положительные особенности надстройки

Информация о том, как правильно строится мансардная крыша, не помешает никому, потому что она является отличным решением для строения любого назначения. Если отдать предпочтение каркасному варианту, вы сможете оценить ее главные преимущества. Например:

• конструкция получается легкой, а значит, не сильно нагружает основное здание. Из этого следует, в дополнительном укреплении необходимость отсутствует;
• по сравнению с каменными вариантами, сооружение данного типа намного дешевле обходится;
• есть возможность обеспечить высокий уровень тепловой и звукоизоляции;
• мансарду можно делать любой формы, конфигурации. мансардная крыша

Ну и последнее, используемые расходники достаточно легкие, поэтому с их подъемом наверх трудностей не возникает.

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

• высота снежного покрова и максимальный уровень осадков в вашей местности - чем он выше, тем больше должен быть угол наклона скатов;
• расчетная толщина звуко- и теплоизоляции - толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
• в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

• Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
• Деревянные брусья, образующие скат кровли, носят название стропил.
• Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
• Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

• использовать крепежный пояс;
• тщательно закреплять леса при установке;
• не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
• следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
• не оставлять незакрепленные детали на скатах крыши;
• стараться не отвлекаться на сторонние дела при работах на высоте.

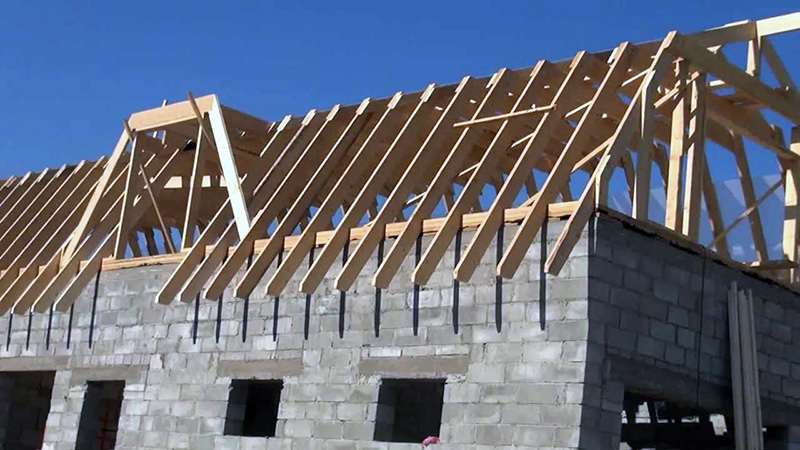

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы - мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены - монтируются в процессе кладки.

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 - 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, - строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны - доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля - 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ - собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху - к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая - по верхнему соединению стропил подбивается конек. При малой ширине - его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки - удлиняющие доски, образующие свес кровли.

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой - от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5— 2,7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

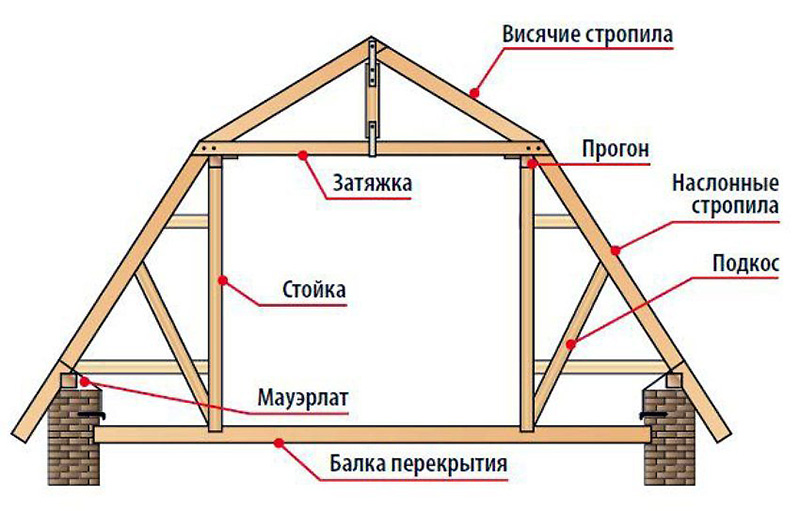

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — , а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно , нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами , которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата .
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3— 4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист т олщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты .

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета ):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу )

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета .

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах ), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях ). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять : 1 кПа ≈ 100 кг/м² .

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт .
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата , на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст роения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от от меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

• Сначала устанавливаются боковые детали системы в сборе , а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх ст ропил, станет гидроизоляционная и ветрозащитная пленка . ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка , которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

• Перпендикулярно контробрешетке закрепляются обрешетка , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово , от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест . Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым . Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле— устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

1. Большой поток естественного света, сглаживающий светотени;
2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
3. Простая установка, посильная самому хозяину.

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Наверняка рано или поздно каждому владельцу частного дома приходит в голову мысль об обустройстве чердачной крыши – так называемой мансарды. Она позволяет расширить пространство постройки, тем самым сохраняя заветные метры самого участка. Кроме того, если проявить немного фантазии при строительстве и отделке этой части дома, то нестандартный и привлекающий вид вызовет восторг не только у гостей, но и простых прохожих. О том, как грамотно совместить все требования безопасности возведения и индивидуальный дизайнерский замысел, можно узнать из этой статьи.

Что это такое?

Образ мансарды у многих ассоциируются с богемной творческой жизнью Парижа, представители которой – литераторы, музыканты и художники, жили на самых верхних малоосвещенных и необогреваемых этажах. В прямом смысле это были хозяйственные помещения, которые только и могли позволить себе малоимущие.

Сегодня же наличие и дизайн мансардной крыши говорит о благосостоянии и чувстве вкуса владельца. Архитектурная геометрия кровли, необычные комбинации оконных проёмов и балконов не только выделят частный дом среди других, но и функционально увеличат жилое пространство, исключая затраты на еще один этаж.

Также помещение может повлиять и на снижение теплопотерь здания. Официально по всем нормативам мансарда должна иметь высоту не менее 2,5 м от уровня пола, иначе это будет считаться чердаком.

При строительстве мансардной крыши в условиях России следует помнить об особенностях природных условий – довольно морозные зимы с частыми перепадами температур требуют особого внимания к качеству утепления помещения мансарды.

Особенности устройства

Особенности конструкции мансарды обязывают придерживаться некоторых правил:

• звуконепроницаемость;
• надежный утеплитель и пароизоляция;
• отсутствие растяжек и скосов;
• вентиляционный зазор;
• функциональное и эстетическое совмещение с общим экстерьером дома.

При этом соблюдение всех правил не ограничивает в выборе варианта всевозможных дизайнов самой конструкции: односкатная, двускатная, ломаная, двухуровневая, коническая крыши, с балконом или без, среднеповоротные или балконные мансардные окна. Вариаций множество. Для надёжности и безопасности важно выбрать тип крыши, рассчитать размеры, количество материалов утеплителя и кровли.

Комфортное проживание в мансарде напрямую зависит от теплоизоляции , которая позволит насладиться лёгкой прохладой летом и сохранить тепло зимой. Рассмотрим способ укладки «пирога» мансардной крыши, который послужит не только утеплителем и основанием кровли, но и защитой от Утеплению помещения подлежат все поверхности внутри мансардного этажа – потолок, пол и стены. Важно предварительно составить план мансарды со всеми коммуникациями и указанием теплопроводности материалов, из которого возведено здание и несущие покрытия. Только после этого производится выбор и подсчет утеплителя.

Особое внимание нужно уделить непременному наличию и точной последовательности каждого слоя «пирога» утепления мансарды:

1. пароизоляционный слой;
2. утеплитель;
3. вентиляционный зазор;
4. гидроизоляционный материал;
5. кровельное покрытие.

В этом списке особо важны слой утеплителя и вентиляции. В качестве утеплителя можно использовать следующие материалы.

Пенопласт

Современный востребованный материал, обладающий низкой плотностью, но при этом высокой прочностью. Отличается звуконепроницаемостью, не поддаётся коррозии и не притягивает пыль. Однако существенным недостатком является высокая возгораемость и выделение при этом ядовитых веществ. Если и останавливаться на этом утеплителе, то слой пенопласта должен быть ограждён не менее 3 см трудносгораемой конструкции, к примеру, двухслойным гипсокартоном. Кроме того, пенопласт подвержен влиянию грызунов.

Минеральная вата

Наиболее распространённый материал для утепления мансарды. Среди ее характерных черт – устойчивость к перепадам температур, пожаробезопасность, высокая звуко- и теплоизоляция, безвредность с экологической точки зрения. Можно приобрести ее в форме рулона, плиты или мата. В качестве утеплителя мансарды рекомендуются последнее. Материал непременно нуждается в хорошей вентиляции.

Пенополиуретан

Основные преимущества – прочность, долговременность использования, не подверженность влиянию влаги, плесени, подходит для любых поверхностей, не токсичен. Но за всеми преимуществами скрывается высокая стоимость и работа исключительно специалистов с оборудованием.

Нужно помнить, что толщина слоя утеплителя определяется в зависимости от климатической зоны.

Для утепления мансарды потребуется:

• гидроизоляционная пленка;
• материал утеплителя;
• пароизоляция;
• монтажная лента;
• шнур (капроновый);
• гвозди;
• молоток;
• плоскогубцы;
• острый нож.

Теплоизоляция помещения напрямую связана с качеством, видом и размером мансардных окон, их конструкции размещают обычно между стропилами кровли во избежание дорогостоящих реконструкций. Поэтому в выборе важно ориентироваться на имеющиеся габариты. Кроме всего прочего, нужно учесть высоту скатов, общую площадь и предназначение помещения.

Стандартными размерами мансардных окон принято считать 78х118, 78х140, 78х160 см и более увеличенные – 94х140, 114х118 и 114х140 см.

В том случае, если стропила установлены ближе установленных стандартов рам, вероятно, потребуется изготовление окна на заказ, что, конечно же, скажется на затратах.

По способу открывания мансардные окна подразделяются на:

• среднеповоротные конструкции;
• с боковой осью;
• приподнятая ось вращения;
• с нижней осью;
• комбинированная ось, позволяющая повернуть створку на 180º.

Наиболее популярный у российских дачников вариант – с центральной осью поворота. В качестве преимуществ – удобство в эксплуатации (такие окна легко мыть).

Отдельную разновидность представляют окна на дистанционном управлении, которые будут удобны, если расположение не позволяет самостоятельно дотянуться до них. Оснащаются зачастую датчиками дождя.

В зависимости от модели можно выделить окна нескольких видов.

• Вертикальные. Монтируются в специальном так называемом чердачном «скворечнике», из-за чего приходится немного менять конструкцию крыши. Однако гарантируют большое количество света.

• Балконные мансардные. Представляют собой две створки, при открытии которых одна поднимается, нижняя выдвигается вперёд, образуя миниатюрный парапет. Так же как и предыдущая модель, требуют больших затрат.

Следует отметить, что при возможности несущих стен можно сделать и висячий балкон, который может расположиться либо на колоннах, служащих и украшением перед входом, либо же сдвинуть фронтон (часть торцевой стены между скатами крыши и карнизом) мансардного этажа от несущей стены, а крышу выступа сделать за счёт продолжения кровли до уровня наружной стены.

• Надставки. Декоративные верхние элементы окна. Прекрасно вписываются в дизайн и имеют чаще всего круглую, полукруглую или треугольную форму.

• Световой туннель. Сочетает в себе светоотражающий туннель в комнату и плафон уже непосредственно в самом помещении, который равномерно рассеивает свет.

• Карнизные модели. Располагаются под прямым углом в промежутке между стеной с крышей.

• Остеклённый эркер. Довольно экзотическая и затратная модель остекления. Конструкция выходит за пределы плоскости стены.

Ведущие российские производители качественных мансардных окон – Velux, Fakro, Roto. Модели Velux стоят немного дороже. К примеру, окно размером 78 см обойдется в 21-24 тысяч рублей, шире – от 26 тысяч.

Также не стоит забывать о некоторых дополнительных полезных аксессуарах:

• затемняющие шторы;
• роллеты, жалюзи;
• теплопоглощающие сетки;
• сетки от москитов.

Согласно установленным нормам, застеклённая площадь должна составлять не меньше 10% от площади пола.

Преимущества и недостатки

Достоинствами мансардного этажа можно по праву считать:

• Экономичность. Мансарда позволяет сократить затраты на обогрев помещения. Воздушное пространство между полом и потолком чердачного помещения не позволяет выработанному теплу выйти через крышу. Низкая теплопроводность воздуха допускает сохранение большего количества тепла на первом этаже.
• Очевидна и экономия на достраивании еще одного этажа или увеличении жилой площади за счёт расширения фундамента. Мансарда позволяет с минимальными затратами получить конструктивное дополнительное пространство.
• Эстетическая привлекательность. Бесспорно, мансарда сложностью и выразительностью крыши придаёт зданию гармоничный, архитектурный и оконченный вид.
• Скорость строительства. Такая пристройка не растянется на несколько лет, как это зачастую происходит с расширением фундамента. Монтаж может быть завершен в течение недели.

Помимо плюсов, существуют и недостатки.

• Экономия на обогреве и замене второго этажа мансардой в последующем выльется в копеечку. Помещение предусматривает установку специализированных окон, которые стоят значительно дороже обычных.
• Скошенные потолки уменьшают высоту стен.

• Уязвимость конструкции обусловлена тем, что мансарда принимает на себя все основные «удары» природы, в связи с чем нуждается в повышенном внимании и периодическом осмотре. При необходимости ремонта или замене утеплителя не избежать повреждения отделки вместе с пароизоляцией.
• Сложная угольная крыша приводит к образованию трудно вентилируемых участков, что негативно сказывается на качестве покрытия.
• Индивидуальные требования к гидро- и теплоизоляции.

Проблемы, с которыми можно столкнуться при строительстве мансарды:

Несомненно, идеальным вариантом для мансарды будет включение её в чертеж проекта ещё до начала строительных работ дома. Но зачастую идея о мансарде приходит с потребностью расширить полезное жилое пространство уже после определенного времени использования. При этом приходится сталкиваться с выбором вида конструкции. Различают такие разновидности мансардных крыш.

Односкатная

Обычная незамысловатая мансарда с одним углом кровли и одной полноценной стеной, что позволяет расширить площадь. Наиболее удачный угол наклона в этом варианте – в районе 35°-45°. Иначе это может повлечь за собой скопление большого количества снега. Скат располагают с ветреной стороны. Оконные рамы при этом можно расположить как на наклонной кровельной поверхности, так и на основной вертикальной стене. Однако такую конструкцию используют не так часто, так как из-за норм высоты стен более 2,5 м скат получается очень крутым. А это требует усиления каркаса стропил и, следовательно, лишних затрат. Впрочем, подобная крыша выглядит довольно нестандартно.

Двускатная

Более рациональный и оптимальный вариант из-за равномерного подъёма потолка, в отличие от односкатной модели. Два ската крыши располагаются под одинаковым углом к стенам. Для рационального распределения пространства достаточно 45°. Также подразделяется на подвиды: симметричная с коньком над серединой дома и асимметричная со смещенным относительно центра. Фронтоны в этом варианте прямые, а комната принимает форму трапеции. Такую мансарду можно оснастить балконом в торце, а сам дизайн конструкции позволяет избавиться от типичного для дома «кубизма». Однако это же представляется и существенным минусом, ограничивая площадь чердачного помещения по бокам. В качестве выхода можно это пространство предоставить под кладовые или шкафы.

Ломаная

Самый распространённый тип при строительстве мансарды без привлечения специалистов. Фактически та же двускатная конструкция, но сооруженная из двух находящихся под разным уклоном частей. Преимуществом ломаной формы можно считать возможность избежать образования непригодных для жилья «мёртвых» зон в местах стыка стен и потолка, как в двускатной конструкции. За счет уменьшения угла наклона увеличивается высота стен. А наличие двух скатов позволяет уменьшить нагрузку на кровлю.

При выборе этого варианта важно обратить внимание на особую переломную стропильную систему.

С выносными консолями

Такая конструкция предусматривает смещения вертикальной стены мансарды к краю фасада дома или за его пределы. Эта особенность позволяет значительно расширить площадь помещения. Стропила усиливаются подкосами и опираются на балки перекрытия, которые выступают за несущие стены. Вертикальная стена предоставляет полёт для фантазии в выборе дизайна окон.

Двухуровневая

Проектируется такой тип мансарды исключительно вместе с жилищем и считается наиболее сложной конструкцией. Представляет собой несколько помещений на разных уровнях и является не какой-то обособленной частью строения, а полноценным помещением в структуре целого дома. С такой конструкцией получается не одноэтажная мансарда, а два дополнительных мини-этажа. Особого внимания требует предварительный расчет нагрузки на стены и стропильная система.

Многощипцовая кровля

Замысловатость конструкции выражается в целом комплексе угловатых выступов. Нестандартный облик, прочность стропильной конструкции и отсутствие скопления осадков приоритетнее трудностей проектирования и увеличения расчётов. Однако такие характеристики требуют работы исключительно специализированных кадров. Да и стоимость такой мансардной крыши значительно превышает цены на другие виды конструкций.

Четырёхскатная

Такая конструкция крыши дома считается наиболее привлекательной. Кроме того, она очень удобна в обслуживании – осадки на ней почти не скапливаются, а из-за наклонной конструкции ветер не несёт большой нагрузки, вследствие чего прослужит такая кровля дольше. Впрочем, при строительстве придётся ощутимо потратиться на утепление такой мансарды. А ведь полезной жилой площади будет не так уж и много из-за наклонного потолка со всех четырёх сторон.

Вальмовая

Являются типичным вариантом четырехскатного типа кровли. Комфортное и обширное пространство получают за счёт увеличения площади двух фасадных скатов дома, выполненных в форме трапеции. Вальмами же называются скаты с торца здания в виде треугольников. Полувальмовая конструкция представляет собой скаты, не доходящие от конька до карниза. Применяют такой тип кровли нечасто, так как стропильная система является одной из самых дорогостоящих и сложных.

Шатровая

Подходящий вариант для квадратной формы дома. Крыша в такой конструкции представляет собой одинаковые по параметрам скаты и требует обустройства специалистами. Среди вариантов – 4 и более ската, в форме купола или пирамиды.

Асимметричная

Получается в результате удлинения одной из поверхностей кровли. Смотрится такая мансарда и снаружи, и внутри весьма нестандартно. За, казалось бы, простотой смещения кровли скрывается детальный просчёт параметров нагрузки на каждую стену. Жилое пространство в таком помещении будет распределено неравномерно в зависимости от стороны и угла наклона крыши.

С «кукушкой»

«Кукушками» в данном случае называются небольшие выступы в форме треугольника, где чаще всего располагают окна. Причем на одном скате может находиться несколько таких конструкций с индивидуальными стропильными системами. Форма конструкции может быть совершенно разной, как одно-, так и четырехскатной.

Г-образная

Вполне недорогой вариант кровли с нестандартным обликом. Чаще всего для этого используют две двускатные крыши, состыковывающиеся друг с другом под прямым углом, который и является самым непростым узлом конструкции. Безусловно, такие модели в основном используют в зданиях подобной же формы.

Перечислив основные формы мансардных конструкций, следует добавить, что возможны и комбинации таких крыш. Скажем, односкатную можно возвести как ломаную. Самое важное при этом – во время строительства соблюдать все эксплуатационные и конструкторские требования.

Формы и размеры

Строительство мансардного этажа также имеет вариативность в плане воплощения разнообразных архитектурных форм самого помещения. Геометрия чердачной комнаты может быть и треугольной, и ломаной, кубической или Г-образной, симметричной или асимметричной, одноэтажной или двухуровневой, занимать всё пространство дома, только часть или вообще с выносом за пределы несущих стен с опорой на колонны. Альтернатив множество. Сложная конструкция предполагает правильных подсчётов размеров и составление плана строительства.

Вычисления точных параметров площади мансардного этажа подразумевает ряд предварительных расчётов. Для составления проекта требуется схематично разделить пространство на простые геометрические фигуры: трапеции, прямоугольники, параллелограммы, квадраты, треугольники и вычислив площадь каждого из них, сложить полученные результаты. Этот принцип применим почти ко всем конструкциям мансарды. И если все нормы высоты (не менее 2,5 м) мансарды соблюдены, то площадь этажа должна составлять не менее 16 м².

Следует отметить, что кроме установленных параметров высоты, где возможны подобные расчёты, существуют мансарды и других размеров:

• мансарда в пределах от 0,8 до 1,5 м;
• полумансарда менее 0,8 м.

В таких случаях или когда наклон кровли довольно значительный, применяется такая формула:

П = АхL+2Bx0,7L

П = L (A+1,4B),

где П – площадь;

L – длина мансардной плоскости;

А – ширина пола для стен выше 1,1 м;

В – ширина пола для стен выше 0,8 м.

Полезная жилая площадь вычисляется по точкам на потолке, расположенным на 90 см перпендикулярно полу. Оставшуюся часть считают «мёртвой» зоной.

Такие формулы позволяют как вычислить прочность и вес конструкции, так и определиться с количеством и типом используемого материала.

Благодаря современным технологиям сегодня вполне реально провести расчеты параметров мансардной крыши в режиме онлайн. Для этого понадобится ввести данные о типе мансарды, схему стропильного каркаса, материал кровли и утеплителя.

Стропильная система

Преобразованная стропильная система является ключевым отличием мансардных крыш от других. Эта и без того тяжелая конструкция выдерживает вес кровли, балки перекрытия, нагрузку пола мансарды, выпадающие осадки. Поэтому надёжной и долговечной системой можно считать только ту, которая выполнена с соблюдением всех требований.

Одно из основных правил – система должна предусматривать равномерное распределение давления на основание и несущие стены.

Используется только качественное, хорошо высушенное и обработанное антисептиком дерево. Оптимальные параметры стропил – 100×100 мм в сечении, они создадут устойчивую к погодным условиям конструкцию.

Врезка дерева в нижний венец категорически запрещена. Уклон стропил – в интервале от 30°–60°. Для их закрепления используются исключительно жесткие металлические материалы (уголки, скобы, гвозди).

Особо внимательно следует рассчитать шаг стропил, так как от этого зависит и выбор ширины утеплителя, и размер окон, расположенных между двумя стропилами. Стоит добавить, что ширина шага между ними должна быть меньше ширины утеплителя на 3 см для уменьшения отходов.

Все перечисленные требования выполняются независимо от выбора одного из видов конструкции стропильной системы, которая бывает следующих видов.

Висячая

Отличается экономичностью и практичностью. Такая конструкция опирается на боковые стены сооружения, а стропильные ноги скрепляют горизонтальными перемычками для жесткости – ригелями, которые служат и основой для потолка. Преимуществом является расположение основных элементов системы вне используемой части помещения, что позволяет расширить полезное пространство.

При монтаже такой системы следует обратить внимание на то, что:

• опор свеса кровли не должен приходиться на низ, выведенный за пределы несущих стен, стропильных ног;
• для жесткости крыши между коньком и мауэрлатом следует прибить ветровую доску;
• влажность дерева стропила не должна быть больше 15%. В ином случае система может потерять устойчивость. Если всё же используется такой материал, то соединить его лучше с помощью болтов, которые при надобности можно будет подтянуть.

Наслонная

Используется в мансардах с несущей перегородкой в центре помещения, которая представляет собой дополнительную опору. Чаще всего такую систему применяют для обширных площадей дома и тяжёлых кровельных материалов. Принцип конструкции состоит в настиле на внутренние стены лежня, выступающего вместо мауэрлата, и установке специальной стойки для поддержания конькового прогона.

Особенности обустройства наслонной системы:

• толщина каждого элемента – от 5 см;
• все узлы гладкие и расположены исключительно в надлежащих местах согласно проекту;
• соединение мауэрлата и стропильной ноги строго горизонтально;
• симметрия в положении стоек и подкосов;
• надёжная и качественная вентиляция;
• гидроизоляция в местах стыка узлов и каменной кладки;
• длины стропильной ноги без опоры – до 4,5 м.

Самостоятельная конструкция стропильной системы предусматривает выполнение определённого порядка и требований:

• Крепление мауэрлата (основание системы стропил по площади дома). Прочность крепления с нижними стропами обезопасит от «срыва крыши» в прямом смысле этого выражения. В качестве материала используется сухие обработанные брусья сечением 150x100 мм. Мауэрлат переносит на себя некую часть нагрузки стропильной системы на стены.
• Основание из балок укладывается горизонтально, обязательно с использованием уровня. Крепится к стенам при помощи болтов или скоб.
• Слой гидроизоляции располагается на венцах, столбцах каркасного здания или на кирпичной кладке. Можно использовать толь, рубероид, битум.

• Стойки каркаса. Идеально ровные вертикальные и горизонтальные стойки крепятся скобами или гвоздями к длинным балкам, между вертикальными укладывается утеплитель. Перед продолжением работ обязательна проверка стоек на подвижность – они не должны расшатываться. В противном случае укрепляют при помощи раскосов или стяжек.
• Прогоны скрепляют стропильные ноги. Сверху располагается коньковый прогон, сбоку – боковые. Если же длина стропильных ног меньше 8 м, устанавливать конёк необязательно. Элементом, исполняющим его функции, могут послужить растяжки, закрепляющие потолок мансарды.
• Крайний этап возведения системы – крепление обрешетки.

Безусловную значимость для кровельной системы имеет обрешетка, которая принимает на себя всю её нагрузку.

Она представляет собой брусья, уложенные перпендикулярно на ноги стропил. Причем используется здесь различный материал в зависимости от вида покрытия: доски, брус, фанера, тес. Хотя обычно для этого используют обрезную доску 40–50 мм. Мягкие виды покрова предполагают сплошную обрешетку, а с более твердыми материалами предусмотрено расстояние между досками в 25–40 см.

Все стропила соединяются в высшей точке крыши – коньке. Конёк придает всей конструкции жёсткость и устойчивость. Поэтому очевидно, что от надёжности этой части системы зависит длительность эксплуатации всей крыши.

Соединение стропил, и, следовательно, формирование конька, происходит с помощью таких креплений:

• внахлёст образуется путём накладывания стропил друг на друга и соединением сквозным крепежом;
• врубка в полдерева в результате накладывания стропил, у которых в краях выбрана половина толщины и скрепление;
• подрезка торцевых сторон брусьев предполагает наложение стропил друг на друга и подрезку в зеркальном отражении под одним углом.

В области конька стропила крепят накладками пластин из дерева или металла, металлическими уголками, скобами, скобами, деревянными клиньями, гвоздевыми пластинами. Во время возведения стропильной системы выполняется монтаж такой важной части дома, как карниз. Для этого либо увеличивается длина стропил, либо используется кобылка.

Среди его первоочерёдных задач:

• защита стен от влажности и грязи;
• частично устраняет попадание воды и снега с крыши на фундамент здания, предупреждая размытие;
• гармоничный и законченный вид общей конструкции кровли дома.

Требования к строительству

Проектирование мансардного этажа предполагает выполнение следующих требований:

• взаимосвязь коммуникаций чердачного помещения и всего дома;
• выбранный материал для мансарды должен технически и гармонично соединяться с материалом постройки;

• соответствие плана дополнительного этажа проекту здания;
• соблюдение правил безопасности при проведении работ с присутствием людей в жилом помещении;
• строгие соблюдения правил противопожарной безопасности;
• соответствие свето-прозрачного ограждения общей концепции стиля здания.

Технология монтажа

Сборка всех элементов мансардного помещения происходит по такому порядку:

• расчёт прочности здания лучше проводить с привлечением специалистов;
• подготовка проекта мансарды и крыши так же может проходить при участии квалифицированных людей или же на основе уже готового варианта;
• демонтаж старой кровли, если перестраивается уже не новое здание;

• изготовление стропильного деревянного каркаса – один из самых сложных пунктов при возведении мансарды;
• необходимо убедиться в точности возведения при помощи натянутого между арками шнура, который в идеале должен находиться в горизонтальном положении;
• фиксация арок друг с другом гвоздевыми пластинами или штамповочными уголками;
• пароизоляционный материал с внутренней стороны системы стропил, закреплённый строительными скобами;
• слой плотно прилегающего к стропилам утеплителя;
• монтаж обрешетки на материал утеплителя производится при помощи деревянных брусков;

• гидроизоляция укладывается с внешней стороны системы стропил – зачастую применяют для этого полиэтиленовую плёнку, а поверх этого слоя набивается еще один слой досок;

• для естественной вентиляции пространства под кровлей обустраивают специальные полости между гидро- и теплоизоляционным слоями в области карниза, которые выводятся в верхней части конька;
• перекрытие каркаса кровельным материалом в зависимости от предпочтений владельца дома.

Среди вариантов финишного покрытия можно рассмотреть следующие варианты:

• Металлочерепицу используют не только из-за привлекательного вида. Этот материал – прекрасное соотношение цены и качества. Долговечный, легкий как в установке, так и по весу. Надёжно переносит удары, но при этом хорошо передаёт все звуки, что является основным недостатком.
