Сотовый поликарбонат – это листовой частично прозрачный ячеистый материал, изготовляемый из сложных химических полиэфирных соединений с участием катализаторов двухатомных спиртов. Если говорить по-простому – то это материал из прозрачного прочного и гибкого пластика. Сегодня мы рассмотрим как монтируется крыша дома из сотового поликарбоната.

Сотовый поликарбонат

Для раскрытия данного вопроса требуется более полное понимание, что такое сотовый поликарбонат. Конструктивно лист сотового поликарбоната состоит из двух параллельно расположенных листов, между которыми с одинаковым интервалом расположены вертикальные цельные перегородки. Листы сотового поликарбоната изготавливают методом экструзии – механическим продавливанием полужидкой вязкой смеси из полиэфирных соединений.

Стандартная толщина листа варьируется от 4 до 32 мм, а стандартные ширина и длина листа - 2100 на 6000 мм или 2100 на 12000 мм. Хотя материал классифицируется как – прозрачный, во время его производства в основной состав вводят полимерные красители, позволяющие получить сотовый поликарбонат с синим, зеленым, голубым, циановым, бирюзовым и аквамариновым оттенком цвета.

Надо сказать, что производство сотового поликарбоната тесно связано с производством монолитного поликарбоната. Состав материалов приблизительно одинаковый, монолитный поликарбонат отличается от сотового, в первую очередь, своей цельной структурой и сравнительно высокой жесткостью. У него меньше радиус изгиба, и из-за цельной структуры намного больше вес. Монолитный поликарбонат изготавливают с толщиной листа от 2 до 12 мм. Стандартный размер листа 2050 на 3050 мм.

Применение сотового поликарбоната в частном загородном строительстве

Учитывая малый вес, хорошую гибкость и высокую прочность, листы сотового поликарбоната нашли широкое применение в возведении полукруглых и плоских крыш.

Крыльцо для дома, собранное из сотового поликарбоната
Крыша дома из сотового поликарбоната

Крыши из сотового поликарбоната изготавливают, как над жилыми постройками, так и монтируют при строительстве теплиц, веранд, террас и открытых парковок для автотранспорта.

Как возводится крыша дома из сотового поликарбоната

Основой для кровли из сотового поликарбоната служит система из арочных или прямых стропил, монтируемых на вертикальных упорах или продольных опорах в зависимости от площади и конструкции крыши.

При расчете кровли необходимо учесть следующие факторы:

• Стандартный размер листа и максимально экономный его раскрой;
• Термическое изменение размеров листов при максимально годовой температуре;
• Сохранение прочности и заданной формы листов при воздействии порывистого ветра и возможной нагрузки от выпавшего снега;
• Допустимый радиус изгиба листа при заранее рассчитанном радиусе полукруглой кровли;
• Количество монтажно-крепежных элементов для листов поликарбоната – стыковочных и торцевых профилей, термошайб и саморезов.

Размеры листа и расположение несущих стропил

Зная, что стандартно лист имеет размеры либо 210х600 см, либо 210х1200 см, расположение стропил рассчитывается таким образом, чтобы стыки между цельными листами приходились непосредственно на траекторию стропил, а при самом раскрое листов отходов было минимальное количество. Оптимально стропилы смонтировать с шагом или в 70 см или в 140 см. При этом не стоит опасаться такого шага, как 140 см, так как на стропилах будут монтироваться еще поперечные балки, да и общий вес и нагрузка листа весьма незначительна.

Листы сотового поликарбоната в местах их стыков крепятся к стропилам. Для этого используются специальный профиль, учитывающий температурные деформации поликарбоната.

Благодаря свой гибкости сотовый поликарбонат позволяет строить конструкции арочной формы. Для их возведения используются арочные стропила. О технологиях сборки и монтажа таких стропил Вы можете прочитать в специальной статье: Арочные стропила - технология сборки и монтажа.

Термическое изменение листов поликарбоната и связанный с ним расчёт

Толщина стропил как деревянных, так и металлических, зависит от свойств термического изменения размеров листа. Во время жаркого солнечного дня сотовый поликарбонат от нагрева незначительно расширяется, а при понижении температуры принимает исходный размер. Учитывая это свойство материала, листы к стропилам или обрешетке крепят не на жесткий монтаж, как например, монтируют металлочерепицу, а на саморезы или болты с термошайбами.

термошайба для монтажа сотового пликарбоната

Конструктивно, термошайба представляет собой прокладку под крепежный саморез или болт с расположенной в верхней части крышкой. При монтаже листового поликарбоната отверстие для крепления в нем изготавливают большего в 2-3 раза диаметра, чем диаметр монтажного самореза. При сужении или расширении листа его монтажное отверстие в любом случае остается накрытым термошайбой. Однако, учитывая, что диаметр отверстий в листах может достигать 10-15 мм, балки для стыковки двух соседних листов должны иметь соответствующую ширину с запасом.

Коэффициент термического расширения сотового поликарбоната находится в диапазоне 0,065-0,072. Значит при изменении температуры от -30° до +30° один метр поликарбоната увеличится на 3,90-4,32 мм.

Если возводится скатная кровля на деревянных прямых стропилах, то поверх всех стропил в системе монтируется обрезная доска с шириной в 80х100 мм. То есть, для стыковки двух листов, изначальная ширина ребра стропилы в 40 мм увеличивается примерно вдвое. При монтаже полукруглой кровли на деревянных сборных стропилах, как правило, верхнюю поверхность стропил расширять не требуется, так как сами по себе сборные арочные стропила из дерева имеют толщину ребра более 100 мм.

Возможность сопротивления листов ветровым и физическим нагрузкам

Если планируется монтировать односкатную или двускатную кровлю, крытую сотовым поликарбонатом, то угол наклона стропил должен составлять не менее 5 градусов. При таком угле дождевая вода не будет на ней скапливаться. Не рекомендуется угол 25-30° при котором могут образовываться снеговые мешки. Оптимальный для скатывания снега является угол 45-50°. При этом нужно учитывать что при большом угле наклона на поверхность поликарбоната при сильном ветре будет значительная нагрузка, что может негативно сказаться на сроке эксплуатации кровли.

При монтаже арочной крыши из сотового поликарбоната листы монтируются с определенным радиусом изгиба, поэтому их сопротивляемость нагрузкам за счет напряжения возрастает сама по себе.

Например, если при обшивке арочной кровли использовать лист толщиной в 10 мм и его согнуть, задав ему радиус изгиба 200 см, то лист во время термического изменения, либо лопнет, либо деформируется. Чтобы этого не произошло необходимо или использовать листы с большей толщиной, или изначально рассчитывать радиус изгиба стропил под листы определенной толщины. Маленький радиус изгиба способствует образованию микротрещин, которые ведут к разрешению поликарбоната, поэтому рекомендуется делать радиус изгиба больше минимального.

Длина стыковочного и торцевого профиля

Стыковочный профиль при проектировании стараются располагать продольно кровельным стропилам. Лист поликарбоната также размещают продольно скату или дуге арки. Подсчитав количество целых листов, не трудно высчитать общую протяженность между ними стыковочного профиля. Длину торцевого профиля рассчитывают исходя из поперечной протяженности ската или дуги арки. В качестве верхнего торцевого профиля используют алюминиевый глухой профиль, а нижний край поликарбоната закрывают с помощью самоклеящейся перфорированной алюминиевой ленты. Отверстия на нижней торцевой ленте необходимы для своевременного выпуска из толщи листа поликарбоната конденсата.

Сравнение строений с использованием сотового поликарбоната со строениями из других материалов

Если сравнивать сотовый поликарбонат с такими кровельными материалами, как шифер, металлачерепица и профнастил, то поликарбонат сразу выигрывает по таким качествам, как гибкость, малый вес, прозрачность и простата в обработке при монтаже.

Сравнивать же сотовый поликарбонат со штучным кровельным материалом, таким как керамическая или битумная черепица, вообще бессмысленно, так как это материалы с абсолютно разными техническими свойствами. Более уместно сравнивать сотовый поликарбонат с другими листовыми материалами химической промышленности, например, с ПММА – полиметакрилом или ПВХ – поливинилхлоридом.

В общих чертах, дома, построенные или крытые сотовым поликарбонатом, отличаются следующими качествами:

• Меньшее потребление электроэнергии за счет частичного естественного освещения;
• Относительно низкая теплопроводность кровли за счет полостей в толще поликарбоната;
• Минимальная весовая нагрузка на несущие стены и фундамент здания;
• Более быстрый и дешевый монтаж кровли за счет габаритов листов поликарбоната;
• Относительно низкая цена по сравнению с домами, покрытыми другими кровельными материалами;
• Обычную двускатную или односкатную кровлю легко смонтировать самостоятельно.

При этом надо учитывать некоторые особенности крыши из поликарбоната. Если под крышей из полкарбоната нет утеплителя, то летом помещение под действием солнечных лучей прогревается чрезмерно сильно, а в холодную погоду остывает быстрее. Проявляется эффект парника. Поэтому поликарбонат часто используют при строительстве теплиц.

Если под поликарбонатом монтировать утеплитель, то теряется его преимущество в светопропускании.

Ещё один недостаток поликарбоната - треск или отдельные щелки при изменении температуры. Это связанно с большими температурными деформациями самого материала.

Таким образом, сотовый поликарбонат имеет большой спектр применений, благодаря своим отличительным характеристикам: светопропускание, прочность, невысокая цена и хорошая стойкость к атмосферным воздействиям.

Как строится крыша дома из сотового поликарбоната

Крыша дома из сотового поликарбоната – технология монтажа конструкций для дома из сотового поликарбоната.

Поликарбонатная кровля для дома, балкона, веранды

Можно ли покрыть поликарбонатом крышу жилого дома или теплицы, как правильно это сделать? Ответ очень прост: поликарбонат сегодня является высококачественным строительным материалом, который с успехом применяется для сооружения навесов, теплиц, раздвижных и стационарных крыш террас, жилых домов.

Схема правильного монтажа поликарбоната для арочной кровли.

Преимущества материала и его недостатки

Для того чтобы покрыть поликарбонатом крышу, не надо иметь особых знаний, материал этот легкий и привлекательный, отлично пропускает свет, отсекая вредные излучения. Это делает его самым оптимальным для установки на теплицы, в качестве навесов на балконы, раздвижные и обычные крыши жилых домов.

Из преимуществ необходимо отметить:

• возможность получения рассеянного света с защитой от ультрафиолета;
• малый вес, что намного упрощает монтаж;
• высокие теплоизоляционные характеристики;
• звуко-, тепло-, гидро, пароизоляционные свойства;
• низкая горючесть;
• гладкость поверхности, которая не дает осадкам скапливаться;
• простая обработка.

Из минусов только излишняя гибкость и хрупкость, то есть при транспортировке необходимо быть осторожным. Поликарбонат подобен стеклу: при падении он может разбиться.

Этапы монтажа кровли из поликарбоната

Точечное крепление поликарбоната.

Сегодня кровля из поликарбоната – это вполне привычное зрелище, которое никого уже не удивляет. Такие крыши имеют различную форму, они очень прочны и надежны. Для установки необходимо всего лишь соорудить облегченный каркас из алюминия, стали либо полимера, к которому кровельные листы крепятся при помощи саморезов. Особых требований к таким крышам нет, они быстро монтируются своими руками. Этапы монтажа не вызывают сложностей даже у новичков.

Из основных инструментов потребуются:

• дрель, угольник, рулетка;
• строительный уровень, без которого трудно выставить каркас ровно;
• электрический лобзик и шуруповерт.

Выбираем материал и делаем модную конструкцию

Поликарбонат применяется для покрытия кровли самых различных строений, но чаще всего его можно наблюдать на навесах и при строительстве теплицы.

Сегодня производители предлагают большой выбор такого материала, но необходимо выбирать именно тот, который больше всего соответствует требованиям крыши.

Выделяются несколько групп поликарбоната, качество которых зависит от особенностей изготовления и свойств:

1. Эконом. Это материал, который имеет сроки службы от пяти до восьми лет, может применяться, когда изготавливаются небольшие парники на дачных участках.
2. Стандарт. Его оптимальный срок службы составляет до десяти лет, может применяться при сооружении навесов, больших теплиц, гаражей.
3. Элит. Сроки службы составляют до двенадцати лет, такая кровля из поликарбоната может монтироваться даже у жилого дома.
4. Премиум. Срок службы до двадцати лет. Это высокопрочный, надежный материал, который отлично подходит для строительства любой крыши.

Установка стропильной системы

Кровля из поликарбоната должна быть прочной и надежной, но для этого необходимо подготовить основу – стропильную систему. Перед тем как делать крышу из поликарбоната, необходимо учесть, что листы имеют стандартный размер с шириной в 210 см. Не забываем про температурный зазор в 5 мм, подрезка при грамотно спланированной схеме не понадобится.

Стропила для теплицы делают из деревянного бруса либо металлического профиля, которые имеют сечение 40 на 60 мм. Это оптимальные размеры, гарантирующие надежность и устойчивость. Стык листов при укладке должен приходиться на середину каждой балки, поэтому шаг рассчитываем особенно внимательно. Этапы сооружения стропильной конструкции для теплицы представляют собой:

• сначала крепятся стропила с шагом в 1,04 метра, а в центре – 1,01 метра (строго между центральными осями);
• после этого торцевые и соединительные профили крепят на стропилах, используя заклепки на расстоянии в 2 см от края;
• для защиты пластин на боковые поверхности крепится обычный скотч.

Сама стропильная конструкция возводится с учетом таких факторов, как размеры крыши, необходимые нагрузки на поверхность, форма самой крыши.

Крепление профилей каркаса

Чаще всего поликарбонат используется для покрытия поверхности теплицы или для навесов, но можно его применять и для кровли жилого дома. В любом случае все крепления должны быть надежными и качественными, а каркас для листов – прочным. Специалисты рекомендуют использовать алюминиевый профиль, который отвечает всем требованиям. При выборе профиля необходимо следить, чтобы его толщина соответствовала толщине самого листа.

Крепить его надо своими руками к балкам, использовать специальные приспособления нет необходимости. Фиксирование неразборного профиля для крыши выполняется с помощью саморезов либо термокомпенсационных шайб, шаг креплений составляет 30 см.

Разборный профиль для крыши монтируют поэтапно. Для начала вкручивается нижняя часть каркаса, затем верхняя – по мере фиксирования поликарбонатных листов. При монтаже не следует забывать, что установка профиля своими руками производится с использованием различных его модификаций: соединительного, конькового, торцевого, углов внутренних и наружных.

Резка листов поликарбоната

Когда делается кровля из поликарбоната, очень важно правильно и аккуратно разрезать листы и просверлить отверстия под будущие элементы крепления. Если не соблюдать все правила, то лист просто растрескается.

Обработка сотового поликарбоната.

Резку своими руками можно делать при помощи электролобзика либо циркулярной пилы, зуб должен быть мелким, скорость необходимо подбирать осторожно. Дело в том, что слишком низкая скорость вращения может привести к появлению сколов на материале, а слишком большая – к перегреву, оплавлению полимера. Нельзя допускать и вибраций поликарбоната, потому что они вызывают образование микротрещин, приводящих к расколу листов для крыши.

При укреплении поликарбонатных листов рекомендуется применять специальные саморезы, которые позволяют сделать монтаж качественным. При этом осторожно при помощи своей руки следует просверлить в местах креплений отверстия. Диаметр отверстий должен быть на 1-2 мм больше, чем диаметр самореза. Это необходимо, чтобы в результате температурных расширений поликарбонат не растрескался.

Работу по сверлению надо проводить на ровной, устойчивой поверхности, использовать для этого только острые инструменты.

Как монтировать и герметизировать швы?

Перед тем как начать монтаж поликарбонатных панелей для кровли, необходимо провести герметизацию их торцовых частей. Для этого следует приготовить водонепроницаемый алюминиевый скотч, который наносится на торец, снизу приклеивается специальная паропроницаемая перфорированная лента, которая отлично защищает лист от пыли.

При этом необходимо помнить, что полная герметизация всех швов недопустима. Это может привести к растрескиванию материала при установке и будущей эксплуатации, что станет причиной протечек. Особенно опасно это при сооружении теплицы, так как внутри нее необходимо поддерживание постоянной температуры.

Укладка своими руками поликарбоната проводится только с использованием ребер жесткости, которые имеют вертикальную ориентацию. Если кровля имеет закругление, то монтаж осуществляется по радиусу. Крепить листы надо при помощи фиксирующих профилей. Если ширина одного листа больше метра, то фиксирование производится точечно, при помощи саморезов.

При монтаже этот материал хорошо поддается резке, сверлению, склеиванию, изгибу.

Не допускается затягивание элементов крепления с натягом, так как поликарбонат должен сохранить некоторую подвижность. Это необходимо из-за того, что при температурных перепадах кровля из поликарбоната может приходить в небольшое движение, то есть лист изменяет свои размеры.

Сам лист при монтаже (не снимая защитную пленку) укладывается на стропила либо опорные профили, после чего прикручивается саморезами. Для теплицы листы надо укладывать таким образом, чтобы короткая их сторона была обращена к земле, особенно это актуально для арочных конструкций.

Особенности работы с листами поликарбоната

Настил поликарбонатных листов для кровли своими руками является одним из наиболее простых процессов, но все же надо соблюдать некоторые нюансы:

• перед работой не следует удалять защитную пленку, она снимается только после того, как монтаж окончен;
• в том случае, когда внутри сот скопилась влага, ее можно легко удалить, продувая лист сжатым воздухом (можно использовать обычный пылесос);
• монтаж поликарбоната не предусматривает его покрытие полиэфирными и металлизированными пленками;
• ходить по поверхности листов при работах нельзя, для этого должны быть установлены специальные трапы;
• если кровля из поликарбоната имеет сложные формы, то добиться их можно, используя холодное, вакуумное, термическое формирование, горячий изгиб.

Сегодня крыша из сотового либо монолитного поликарбоната – это оптимальный вариант для многих построек.Благодаря особенностям и преимуществам подобные прочные материалы могут использоваться для покрытия конструкции любой теплицы, навеса, гаража, балкона. Поликарбонатные панели применяются и при желании соорудить светопропускающую крышу либо специальную раздвижную конструкцию для жилого дома.

Монтаж кровли из такого материала очень прост, он включает в себя установку стропил и специальных легких профилей, резку поликарбоната и крепление листов с использованием специальных саморезов. Все предельно просто!

Как сделать крышу из поликарбоната своими руками?

Сейчас актуальны крыши из поликарбоната для дома, мансарды, террасы, беседки. Из него изготавливают всевозможные декоративные элементы, навесы, окна, и даже целые павильоны.

Так как применение материала весьма разнообразно, то в рамках одной статьи стоит определиться, о каком именно поликарбонате пойдет речь.

Виды поликарбоната

Монолитный поликарбонат. Бывает в плоском или гофрированном варианте. Внешне очень похож на силикатное стекло, но отличается высокой прочностью и легкостью. Нарядный, необычный, и вместе с тем практичный материал для кровли! Но пока что этот пластик достаточно дорог.

Для самостоятельного устройства крыш террас, беседок и многого другого идеально подходит сотовый поликарбонат. Это ячеистый материал, состоящий из двух или более тонких слоев, соединенных под разными углами ребрами жесткости. Кроме своей доступной цены, он имеет еще одно преимущество, важное именно для кровельного материала. Это способность рассеивать прямые солнечные лучи. Таким образом, крыша из поликарбоната для террасы становится не только светоносной, легкой, эстетичной, но и очень комфортной, ведь палящего эффекта уже нет.

Достоинства сотового поликарбоната:

• малый вес
• температурный режим – от +120 до - 40 ºС
• хорошие противопожарные показатели
• эластичность – легко делать арки
• срок эксплуатации при правильном монтаже – до 20 лет
• высокие теплоизоляционные свойства
• невосприимчивость к химическим воздействиям
• широкие декоративные возможности по форме, цвету

Недостатки:

• Значительное тепловое расширение (компенсируется правильным монтажом).
• Сам по себе материал не стоек к УФ – излучению. На производстве одна сторона листа дублируется защитным слоем, повреждать который нельзя. Монтаж проводится вместе с предохраняющей пленкой, которая удаляется сразу после установки.

Правильный выбор материала

Стандартные размеры листа 2,1 х 6,1м или 2,1 х 12,1 м.

Применение в зависимости от толщины:

• 4-6 мм – самый тонкий и хрупкий материал. Используют для закрытия парников, теплиц, небольших прозрачных вставок;
• 6-8 мм – навесы, крыша из поликарбоната для беседки, небольшие хозяйственные пристройки и пр.;
• 10 мм – вертикальное покрытие с хорошей шумоизоляцией
• 16 - 32 мм – используют в случае повышенной нагрузки на кровлю

Чем больше толщина листа, тем выше его плотность, жесткость и меньше гибкость.

Как отличить качественный поликарбонат для крыши при покупке?

• Идеально гладкая поверхность без пузырьков, инородных включений и прочих дефектов.
• Вес листа стандартизирован производителями. 1 кв. м должен весить:

o 4 мм листа - 0, 8 кг;

o листа 6 мм – 1,3 кг;

• Поликарбонат с маркировкой «light» - это маркетинговый ход некоторых производителей. Такой материал, где толщина или высота перегородок уменьшена. Конечно, он ненадежен при атмосферных нагрузках. Приходится учитывать, что из-за определенной сложности определения таких несоответствий на глаз, недобросовестные продавцы могут пытаться продать его взамен стандартного.
• Наличие протекционного УФ слоя и его толщина. Без такой защиты кровельный материал потеряет свои свойства очень быстро. При толщине слоя в 60 микрон срок службы поликарбоната 10 лет. Определить толщину можно по сертификату.

Условно, по качеству сотовый материал можно разделить на:

• «премиум» - срок службы 20 лет;
• «элит» прослужит около 12 лет;
• «оптимум» – 10 лет;
• «экономный» – работает в течение 5-8 лет.

Соединительные и крепежные элементы

Монтируется кровля из поликарбоната при помощи специальных профилей, крепежей, защитных лент, герметика.

Соединительные профили

Бывают неразъемные и разъемные, нижняя часть которых, крепится к каркасу постройки. Потом в нее вставляют торцы листов. После этого шов прикрывается внешней планкой, скрывающей крепежи. По назначению профили подразделяют на:

• соединительные в одной плоскости;
• торцевой / торцевой с капельником и дренажным каналом для нижнего среза (удаление скопившейся в сотах влаги)
• коньковый

Производятся из поликарбоната и алюминия.

Поликарбонатные профили применяются тогда, когда нужно сохранить полную прозрачность кровли. Этот профиль прочный, но не несущий. Зато он отлично гнется.

Алюминиевый пригодится, если крыша из поликарбоната сложной конфигурации. Или если в регионе сильные ветровые или снеговые нагрузки. Также подходит для монтажа сотового поликарбоната профильная «фасадная система», комплектующаяся специальной декоративной крышкой, окрашенной в различные цвета по стандарту RAL. Применяя алюминиевый профиль в работе, необходимо защищать поликарбонат от перегрева специальным уплотнителем EPDM.

Обычные саморезы, нагреваясь, тоже могут повредить материал. Поэтому применяют специальные термошайбы из эластомера. Наиболее соответствующий по всем показателям вариант – поликарбонатные шайбы, укомплектованные уплотнительным кольцом, позволяющие надежно зафиксировать лист, не передавливая его. Крепление саморезами производят шуруповертом строго вертикально по отношению к плоскости листа, и, что особенно важно, без пережима. Лунок под шляпкой термошайбы допускать нельзя.

Герметизирующие ленты

Перед монтажом ячеистый край листа, который будет располагаться наверху постройки заклеивают герметичной лентой, защищающей от попадания грязи и влаги. Все нижние ячейки закрываются перфорированной клейкой лентой для вывода конденсата из сот. Потом поверх ленты одевают П-образный профиль с предварительно просверленными отверстиями.

Нужно купить именно такой прозрачный герметик, который подойдет для работы с поликарбонатом. Герметизируются все стыки для предотвращения образования конденсата внутри листа, от которого материал теряет прозрачность.

Правила работы с сотовым поликарбонатом

• Хранить лучше в сухом месте, где нет опасности образования конденсата в ячейках.
• Работать с поликарбонатом можно при температуре до –5°С. Если температура воздуха ниже, есть риск образования сколов при резке и креплении.
• Лист во избежание деформации и беспрепятственной внутренней вентиляции на объекте должен быть ориентирован внутренними канавками / ребрами жесткости сверху вниз или параллельно направлению дуги арочной кровли.
• Сторона с УФ защитой на заводе закрывается монтажной пленкой с надписями. Эта сторона должна быть обращена кверху.
• Для резки можно пользоваться ручным или электролобзиком, ножовкой. Слишком медленная скорость резки способствует образованию сколов, а чересчур быстрая может оплавить материал. При нарезке лист не должен вибрировать во избежание образования микротрещин.
• Нельзя ходить по крыше из сотового поликарбоната. Для удобства работы нужно организовать настилы.
• Профиль крепится термошайбами через 20-30 см. Можно производить точечное крепление в лист с тем же расстоянием.
• Шаг между стропилами должен быть кратен стандартной ширине листа, а соединительные швы - приходиться на середину стропил.

Материалы каркаса и форма кровли

Каркас обычно выполняют из дерева или металла. Например, это может быть деревянная беседка с крышей из поликарбоната. Выбор того или иного материала в основном определит стиль постройки.

• Деревянная конструкция из брусков и досок подойдет на крышу прямого вида. Уклон ската должен быть не меньше 6°. На стропила обычно укладывается поперечная обрешетка с шагом 40-50 см. А на нее - основной кровельный материал.
• Для опор и стропил подойдет доска 40 мм. Чтобы весь каркас вывести заподлицо, брусок 50х20 для поперечной обрешетки торцом укладывают в прорези стропил.
• Каркас обрабатывается биозащитными и огнезащитными растворами. Если нужно, тонируется или красится.

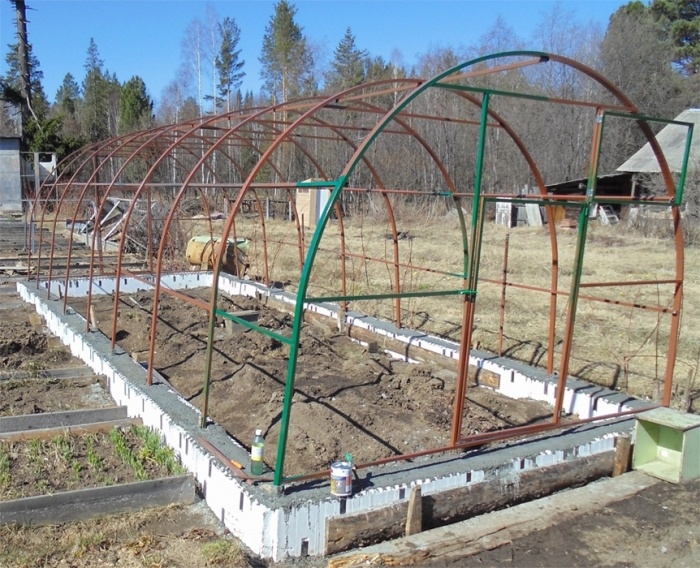

• Из металла делают каркасы как к прямым, так и к арочным и куполообразным кровлям. Создание купола требует достаточно сложных расчетов. Его лучше доверить профессионалам.
• Алюминий берут для легких построек, сталь – для крупных сооружений с большой весовой нагрузкой. Арки большого радиуса укрепляют подкосами, поперечными ребрами жесткости, дополнительными опорами.
• Если предполагается арочные закругления, то в металлическом каркасе с противоположных сторон делаются насечки. После этого он загибается по шаблону. Следует при этом учитывать минимальный радиус сгиба поликарбоната.

В целом, при знании перечисленных особенностей и связанных с ними правил, кровля из поликарбоната своими руками выполняется совсем несложно, а результат работы порадует функциональностью и эстетичным внешним видом.

Крыша из поликарбоната своими руками

Солнечный свет – главное сокровища летнего дня! Если вы много времени проводите на приусадебном участке, то наверняка, оцените свойства поликарбоната как

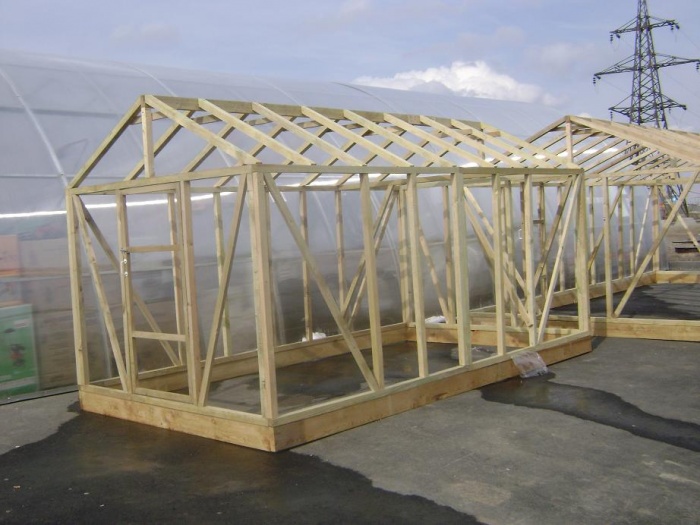

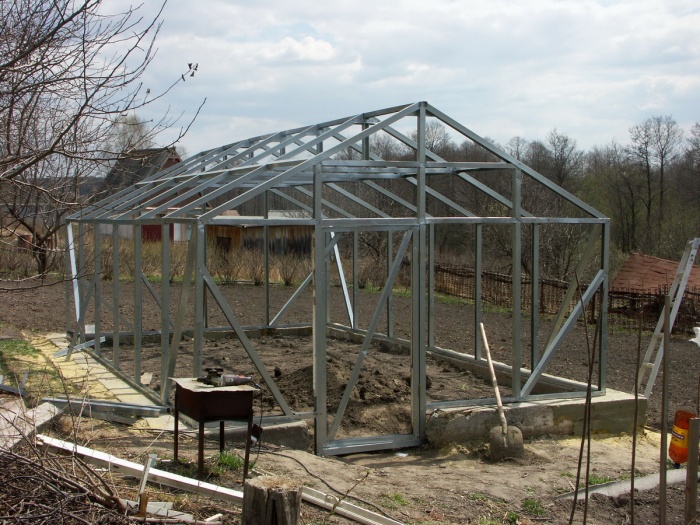

Теплицу «домиком» стеклянную, пленочную или из поликарбоната, часто можно увидеть на дачных участках. Этот вид теплиц не лишен недостатков: его сложнее построить, чем односкатную или арочную, для него требуется много материала и жесткий каркас. Почему же именно теплица с двухскатной крышей так часто появляется на наших участках?

• Это прочная жесткая конструкция.
• На крыше не задерживается вода, она легко стекает и не создает дополнительной нагрузки на каркас.
• Конструкция позволяет выращивать растения разной высоты, от маленьких до высоких.
• Можно построить круглогодичный вариант с отоплением и освещением.
• В теплице можно сделать форточки для эффективного проветривания.
• Можно построить теплицу по Митлайдеру с особой системой проветривания.

Виды теплиц

Теплица c двускатной крышей может быть двух видов:

Покрытие теплицы

В зависимости от разновидности теплиц, выбирают разные материалы. В качестве покрытия может выступать

• полиэтиленовая пленка,
• стекло,
• листы поликарбоната.

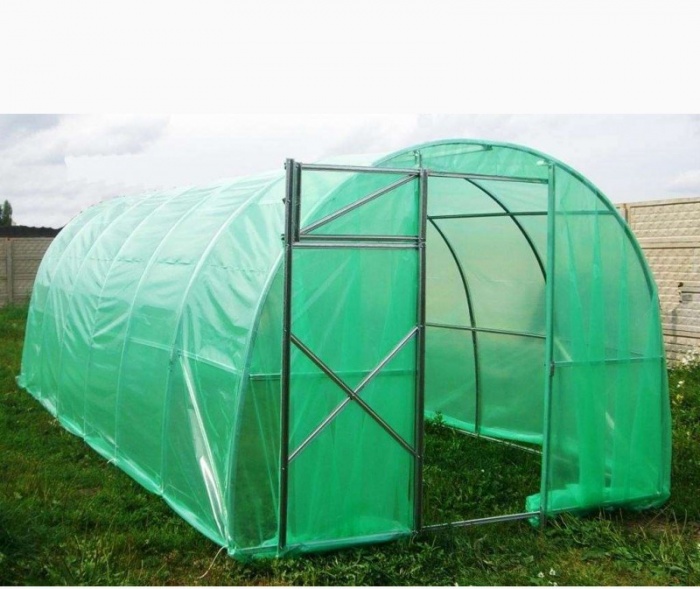

Полиэтилен

Это самый дешевый из перечисленных материалов, его используют для летних вариантов теплиц. Полиэтиленовая пленка хорошо пропускает и рассеивает свет, но этот материал довольно быстро портится от ультрафиолета, поэтому пленочное покрытие приходится менять каждый год.

Стекло

Это традиционный материал для покрытия теплиц, он хорошо пропускает свет и удерживает тепло. Недостатки — большой вес, хрупкость, сложность монтажа.

Поликарбонат

Поликарбонат приходит на смену стеклу — конструкции из него получаются легкими и прочными. Сотовый поликарбонат представляет собой плиты из двух листов пластика с ребрами жесткости между ними. Он выпускается двух размеров: 2,1*2,6 м и 2,1*12 м. Существует и монолитная разновидность, но она дороже, поэтому для теплиц обычно используют сотовый (ячеистый) поликарбонат. Кроме того, воздух внутри ячеистых листов помогает сохранять тепло.

Теплицы из поликарбоната с двускатной крышей сейчас набирают популярность, благодаря легкости этого материала построить парник своими руками гораздо легче, чем традиционную стеклянную теплицу. Кроме того, поликарбонат имеет покрытие, защищающее от ультрафиолета, которое продлевает срок его службы.

Выбирая поликарбонатный лист, нужно учитывать несколько моментов.

• Чем толще лист, тем лучше он удерживает тепло, но тем меньше пропускает света.
• Нежелательно использовать для теплиц облегченный поликарбонат (толщиной менее 4 мм). Это выйдет дешевле, но оправдано только для теплиц небольших размеров. Для крупных сооружений цена каркаса сведет на нет всю экономию, тем более тонкий поликарбонат может не выдержать снеговой нагрузки зимой.
• Оптимальная толщина листа — от 6 мм и больше. Если вы планируете отапливаемую зимнюю теплицу, то лучше брать материал толщиной от 15 мм.
• Соотношение цена/качество лучшее у российских производителей.

Каркас теплицы может быть выполнен из

• профилированных труб,
• оцинкованного металлического профиля.
• деревянного бруса,
• пластикового профиля.

Последний вариант подходит в том случае, если вы планируете построить летнюю теплицу из пленки. Для более долговечного сооружения используют профилированные стальные трубы, металлический профиль или деревянный брус.

Профилированные трубы

Они изготавливаются из нержавеющей или оцинкованной стали. Если трубы нержавеющие, то их ничем покрывать не надо, в противном случае их нужно покрасить. Между собой трубы соединяются сваркой или с помощью тройников и болтовых соединений. Это самый надежный вариант, особенно если вы используете тепличный поликарбонат большой толщины. Недостаток этого материала — высокая цена и большой вес.

Металлический профиль

Также можно использовать оцинкованный М-образный, П-образный или V-образный профиль. Он весит меньше, чем трубы, стоит дешевле. Двухскатная теплица из профиля и тонкого поликарбоната может обойтись и без фундамента, что также снижает расходы. Для этого просто берут профиль на 80 см длиннее, чем высота теплицы, и забивают его в грунт.

Деревянный брус

Это менее долговечный материал, чем металлические трубы. Дерево необходимо защищать от влаги и вредителей, пропитывая его соответствующими средствами, но в особых условиях теплицы они будут малоэффективны, а если эффективны, то могут быть ядовиты.

Важно! Деревянный каркас лучше выбирать в том случае, если есть возможность регулярно за ним ухаживать.

Где поставить теплицу

Обычно теплицы ставят так, чтобы их длинная сторона располагалась с запада на восток. Лучше ставить ее на открытом, хорошо освещенном месте.

Важно! Если нет возможности расположить парник так, чтобы он освещался солнцем весь день, выбирайте то место, на которое попадают солнечные лучи в первую половину дня — именно утреннее солнце полезнее всего для растений.

Если на участке две или больше теплиц, располагайте их так, чтобы они не заслоняли свет друг другу.

Этапы строительства

Проектирование

Для легкого стока воды двухскатная крыша из поликарбоната на теплицу должна иметь угол между 24 и 30 градусами. Такая кровля не требует особенной сложной стропильной системы. Типовые размеры теплицы с двускатной крышей:

• ширина - 2,5-3 м;
• длина 5-7 м;
• максимальная высота - 2,5 м.
• рекомендуемые размеры дверей — 180*80 см.
• пример чертежа с размерами приведен ниже.

Фундамент

Для легкой деревянной теплицы будет достаточно столбчатого фундамента. Для него нужно 6 бетонных столбов высотой 3 м и шириной 120 мм. 4 столба располагают по углам, два — посередине длинных сторон. Их вкапывают в землю на глубину 0,5 м и заливают бетоном. Помните, что в жаркую погоду бетон во время его застывания необходимо периодически смачивать водой, чтобы не образовались трещины.

Для более тяжелой теплицы, особенно круглогодичной и большого размера, понадобится более серьезный фундамент: ленточный бетонный, из кирпича или из бутового камня.

Для ленточного основания выкапывают ров глубиной 30-40 см, цоколь должен возвышаться над землей на 20-25 см.

Для крепления деревянного каркаса на фундамент после его застывания монтируют обвязку из бруса сечением не менее 50*50 мм или устанавливают вертикальные деревянные стойки перед заливкой бетона. Перед установкой все деревянные части необходимо защитить от гниения, пропитав антисептиком.

Металлический каркас прикрепляется к основанию с помощью скоб, уголков и метизов. Его можно прикрепить и на деревянную обвязку.

Каркас

Здесь есть два варианта: либо собрать весь каркас полностью рядом с местом установки, а затем перенести его на фундамент и прикрепить к деревянной обвязке, либо, если вы уже установили деревянные стойки, прикреплять остальные элементы к ним.

Если вы выбрали деревянный каркас, используйте брусья толщиной 100 мм. Если столбики уже установлены в фундамент, то брусья необходимо прикреплять наверху стоек и посередине. Стропила располагают на расстоянии 0,5 м. Для скрепления брусьев между собой используйте уголки и саморезы, а не гвозди.

Для теплицы из поликарбоната и профильной трубы стойки каркаса и стропила располагают на расстоянии 0,7 или 1 м. Основные стойки, стропила и коньковой балки используют профиль размером 20*40 мм, для остальных элементов — 20*20 мм.

Важно! Двускатная крыша теплицы из поликарбоната должна быть спроектирована так, чтобы стык листов приходился на профиль.

Обшивая каркас, двигайтесь сверху вниз. Окна и двери делаются в последнюю очередь.

Раскрой и монтаж поликарбоната

Важно правильно расчертить листы материала, а затем аккуратно их разрезать. Для раскроя используют специальные ножницы для поликарбоната или электролобзик. Аккуратный раскрой позволит избежать перерасхода материала. Особенно важно точно выкроить листы под фронтоны.

Долговечность двухскатной теплицы из поликарбонатных листов зависит от правильного монтажа.

Внимание! Имейте в виду, что ребра жесткости у сотового поликарбоната должны в готовой конструкции располагаться вертикально. Также важно не перепутать стороны листа и закрепить его наружу стороной с защищающим от ультрафиолета покрытием.

Поликарбонат имеет свойство сжиматься и расширяться при перепадах температуры, поэтому отверстия под крепеж должны быть немного больше диаметра шурупов или саморезов. Между шляпкой шурупа и листом нужно подкладывать резиновую прокладку. Если вы делаете каркас из дерева, то между деревом и поликарбонатом в месте крепления также нужно положить резиновую прокладку. Между собой листы скрепляются с помощью соединительных планок.

Для защиты открытых кромок используйте паропроницаемый профиль, который защитит от воды и мусора, а нижнюю кромку оставьте открытой, чтобы обеспечить сток конденсата.

На видео ниже показано, как построить переносную двускатную теплицу.

Круглогодичная теплица — освещение и отопление

Для круглогодичного выращивания овощей и зелени необходимо освещать и отапливать теплицу, ведь растениям нужен 12-16 часовой световой день.

Для растений лучше всего подходят металлогалогеновые или светодиодные лампы, хотя цена на них довольно высока. Также подойдут ртутные лампы, однако, их потребуется много. Именно они дают подходящий спектр света.

Выбирая лампы для освещения, учитывайте не только спектр, но и теплоотдачу. Люминесцентные лампы подходят по спектру, но теплоотдача у них низкая.

Наиболее экономичным считается отопление с помощью горячей воды и твердого топлива. Также для теплицы на приусадебном участке можно использовать инфракрасные лампы. Они не только дают тепло, но и убивают грибок. Также часто теплицу обогревают, подключая ее к системе отопления дома.

Кто из владельцев частного дома не мечтает о настоящей террасе? Эта небольшая пристройка может стать вариантом расширения дома, но чтобы она стала функциональной и удобной, делать ее требуется правильно. Нередко для обустройства пристройки выбираются варианты, имеющие прозрачную кровлю. Крыша из поликарбоната для террасы может стать отличным вариантом воплощения этого пожелания в жизнь.

Для начала несколько слов о том, что же такое терраса. Это пристройка, которая позволяет находиться одновременно и дома, и на улице, позволяет совместить комфорт и отдых на свежем воздухе. Как правило, эти пристройки получаются очень светлыми и визуально просторными, так как имеют большие площади остекления – стены, крышу и т. д.

Функций у террасы немало – она позволяет отдыхать здесь, обустраивать летний вариант кухни или же делать игровые комнаты . Нередко в праздники под крышей террасы собирается вся семья с друзьями за большим праздничным столом, и такие посиделки становятся поистине волшебными и по-домашнему уютными.

Соорудить террасу можно из различных материалов. В ход идут газоблоки, кирпич, дерево. Но большинство владельцев домов желают, чтобы веранда получалась как можно светлее. Тогда на помощь приходят прозрачные материалы – стекло и поликарбонат. Из последнего довольно часто сооружается кровля для этого помещения.

На заметку! Независимо от того, какой формы и типа будет изготавливаться веранда, в строительстве она очень проста. Много сил затрачивать на ее сооружение не придется. Обычно эта конструкция имеет самый простой каркас и несложную кровлю.

Таблица. Основные виды террас.

Тип	Описание
	Располагается, как нетрудно догадаться, прямо у входа в дом. Пристройка выполняется таким образом, что, выходя из дома, человек попадает сначала на террасу, а только потом – на улицу.
	Такая терраса будет опоясывать весь дом по кругу. Очень часто выполняется открытой или же имеет самый простой каркас.
	Такая терраса располагается на солнечной стороне дома на втором этаже. Она позволит соорудить там уютный солярий для принятия солнечных ванн.

Типы кровель у террас тоже могут быть разные – например, простые односкатные, арочные, напоминающие теплицу по форме. А стен может и не быть вовсе – только опоры. Выбирать конфигурацию террасы стоит еще на этапе проектирования – от этого будет зависеть выбор видов материалов, а также их количество, необходимое для создания постройки.

На заметку! Терраса может иногда именоваться верандой, но это не совсем правильно, хотя и не запрещено. Дело в том, что веранда от террасы отличается высотой пола. У первой он будет располагаться на одном уровне с фундаментом, а у второй – лежать на грунте. Других особых отличий между этими двумя строениями нет.

Особенности поликарбоната

Почему же именно поликарбонат часто выбирается для создания прозрачных крыш? Все просто – этот полимерный материал имеет ряд достоинств, которые позволяют ему превосходить по многим характеристикам обычное и привычное многим стекло. Это хорошая прозрачность, но вместе с тем отсутствие склонности к серьезным деформациям при механическом воздействии на покрытие, возможность лучше сохранять тепло, более низкая цена.

Поликарбонат бывает сотовым и монолитным . Первый представляет собой два тонких полотна прозрачного пластика, соединенных ребрами жесткости. Это достаточно пластичный и гибкий материал, который легко гнется и отлично сохраняет тепло за счет воздуха, находящегося между двумя полотнами полимера. Прозрачность у материала имеется, но не такая хорошая, как у монолитного варианта.

Монолитный поликарбонат больше напоминает стекло по своему внешнему виду. Он абсолютно прозрачен и имеет более высокие прочностные характеристики. Пустот внутри него нет, из-за чего материал хуже сохраняет тепло. Этот тип поликарбоната активно применяется в строительстве, но стоит в разы дороже сотового покрытия. Из сотового поликарбоната обычно изготавливают теплицы.

На заметку! К сожалению, поликарбонат, особенно сотовый, не лишен недостатков. Он все равно остается достаточно хрупким материалом по сравнению с другими кровельными покрытиями, легко царапается, а полости внутри него могут засориться и покрытие перестанет выглядеть презентабельно.

Но все-таки поликарбонат – один из наиболее часто используемых материалов для создания крыш террасы . Он легкий, но при этом достаточно прочный, благодаря чему способен выдерживать определенные снеговые нагрузки, может изгибаться при необходимости оформления покатой крыши. Также он прост в монтаже, с задачей обустройства поликарбонатной кровли справится даже новичок в строительстве. При этом материал пропускает свет и дает возможность получить достаточно теплое помещение благодаря низкой теплопроводности.

Внимание! Закрытая терраса, имеющая крышу из сотового поликарбоната, должна обязательно иметь окна, которые можно открыть. В жаркую погоду под такой кровлей будет находиться очень тяжело – сработает «парниковый эффект». Именно поэтому часто рекомендуется использовать не прозрачный, а цветной поликарбонат, так как света он пропускает меньше и проще создать оптимальный температурный режим.

Цены на сотовый поликарбонат

Почему поликарбонатная терраса – отличный вариант?

Терраса из поликарбоната имеет ряд достоинств. Именно поэтому очень часто и выполняют кровлю из этого материала. Она отличается:

• незначительным весом;
• отсутствием необходимости использовать при строительстве тяжелую технику;
• большим выбором цветов;
• отличной прочностью и возможностью выдерживать умеренные снеговые и ветровые нагрузки;
• безвредностью с точки зрения экологии и здоровья человека;
• длительным сроком эксплуатации.

Большинство недостатков поликарбоната при надлежащем уходе за такой террасой можно обойти, но знать о них стоит. Это возможность появлений трещин в местах креплений материала к каркасу, возникновение хрупкости покрытия при повреждении защитной пленки снаружи материала, а также возможность засорения каналов (сот), что приведет к снижению показателей удержания тепла, а также нелицеприятному виду кровли.

При проектировании террасы важно учитывать массу аспектов, в том числе и ее размер – она не должна быть слишком маленькой. Минимальный размер – 12 м 2 . Это позволит обеспечить достаточно места для отдыха.

На заметку! Форма кровли тоже имеет значение. Но самый простой вариант, не требующий хлопот ни при создании каркаса, ни при монтаже покрытия кровли – это односкатная плоская кровля.

Важно предварительно составить максимально точный чертеж, который позволит не только представить, как будет выглядеть пристройка, но и посчитать количество нужных для строительства материалов. Сам каркас проще всего изготовить из металла или дерева. Иногда используются блочные опоры либо основания из кирпича.

Только после этого производится закупка нужных материалов и крепежных элементов. При покупке поликарбоната не стоит забывать о специальных профилях и комплектующих к нему. В ряде случаев можно обойтись и без них, но тогда кровля может потерять свой внешний вид и разрушиться быстрее.

Таблица. Поликарбонатные профили.

Профиль	Описание	Внешний вид
UP	Торцевой профиль, имеет размеры 4, 6, 8,10, 16, 20, 25 мм х 2010 мм. Необходим для защиты торцов материала от попадания в них мусора и насекомых.
К	Коньковый, 4, 6, 8, 10, 16 мм х 6 м. Позволяет соединять отдельные листы поликарбоната в верхней точке, не оставляя зазоров между ними. Позволит исключить протекание кровли.
HCP	Разъемный стыковочный, 4, 6, 8, 10, 16 мм х 6 м. Нужен для соединения двух соседних листов поликарбоната. Нижняя и верхняя детали профиля разъединяются для облегчения монтажа.
НР	Стыковочный неразъемный, 4, 6, 8, 10 мм х 6 м. Нужен для соединения двух соседних листов поликарбоната. Профиль не разбирается в отличие от предыдущего варианта.
У	Угловой, 4, 6, 8, 10 мм х 6 м. Позволяет соединить между собой листы, находящиеся под прямым углом относительно друг друга.
F	Пристенный, 4, 6, 8, 10 мм х 6 м. Позволит исключить попадание воды между кровлей и стеной. Обеспечивает теплоизоляцию этой области.

Мощный фундамент для такой террасы не нужен, так как большинство используемых материалов очень легкие. Достаточно сформировать бетонную стяжку толщиной до 10 см. Для опорных стоек будет достаточно углублений до 50 см.

Внимание! При покупке поликарбоната и расчете его количества важно помнить, что лист имеет стандартные размеры – 305 х 205 см. Толщина поликарбоната может быть разной (лучший вариант – 4-6 мм). Чтобы снизить количество образующихся отходов, лучше принять длину ската кровли такой же, как и длина листа.

Цены на поликарбонатные профили

Поликарбонатные профили

Создание фундамента и установка опор

Рассмотрим, как происходит процесс строительства террасы. Начнем с фундамента. В данном случае это будет эконом-вариант.

Шаг 1. Штыковой лопатой размечается будущий контур траншеи в выбранном на участке месте.

Шаг 2. Создается канава под ленточный фундамент. Можно выполнить и опалубку из деревянных досок.

Шаг 3. В канаву укладывается битый кирпич, арматура. При этом арматуру нужно установить и вертикально по местам установки будущих опор для кровли.

Шаг 4. Производится заливка канавы бетонным раствором и просушивание ленточного фундамента.

Шаг 6. По периметру цоколя укладывается полиэтилен. Его можно придавить кусочками кирпичей.

Шаг 7. Основание засыпается песком, песок хорошо трамбуется.

Шаг 8. Цоколь может быть отделан декоративными бордюрами.

Шаг 10. Опора надевается на ранее установленную арматуру, торчащую из цоколя в области установки опор. Основание цоколя и нижняя часть опоры промазываются цементным раствором. Опора выравнивается по уровню.

Шаг 11. Внутренняя полость, оставшаяся между арматурой и стенкой опоры, заполняется бетонной смесью.

Шаг 13. Колонны из дерева уже подготовлены – в нижней их части имеются отверстия для арматуры. Нижняя сторона колонн промазывается также мастикой.

Шаг 14. Далее каждая колонная устанавливается на цоколь – они надеваются на торчащую арматуру и устанавливаются на маленькие опоры из бетона. Чтобы колонны не опрокидывались, их можно зафиксировать деревянными откосами.

Шаг 15. Сверху на две колонны с торца пристройки устанавливается балка, соединяющая их между собой. Далее все колонны соединяются обвязочными балками. Таким образом, получается готовый каркас для террасы, монтируется и самая простая система стропил для крыши.

Монтаж кровли из поликарбоната

Шаг 1. Листы поликарбоната при необходимости разрезаются в соответствии с размерами. Для этого можно использовать любой инструмент для резки дерева.

Шаг 2. Края защитной пленки, закрывающей листы, отворачиваются по всему периметру материала. Далее на торцы наклеивается специальная лента для защиты от пыли. Также все торцы установленных листов должны быть закрыты защитными торцевыми профилями.

Внимание! Во время резки соединительных профилей при монтаже на изогнутую конструкцию важно учитывать, что их радиус изгиба больше, чем у самих листов. Поэтому они должны быть чуть длиннее самого полотна поликарбоната. Проще всего их обрезать после установки.

Шаг 3. Поликарбонат укладывается вверх той стороной, что имеет защиту от ультрафиолета. Как правило, на эту сторону наклеена защитная пленка. Направление воздушных каналов должно быть ориентировано по скату кровли. Это позволит влаге выходить из них естественным путем.

Шаг 4. Каждый лист выравнивается по коньку кровли. Нижний край листа должен немного выступать за край всей конструкции.

Шаг 5. По торцевому краю крыши крепится профиль основания. Фиксация производится специальными болтами-саморезами, располагаемыми на осевой линии профиля.

Шаг 6. Производится фиксация листа по карнизной части кровли. Первый и последний саморезы будут вкручиваться на расстоянии 15 см от края листа. Остальные – на расстоянии 30 см друг от друга. В материале в местах крепления высверливаются отверстия несколько большего диаметра, чем сами саморезы.

Внимание! Крепление поликарбоната должно производиться только подходящим крепежным материалом – саморезами с уплотнителями.

Шаг 7. По торцевому краю крыши после фиксации крайнего листа и установки профиля основания крепится прижимной профиль-крышка.

Шаг 8. Для соединения отдельных листов поликарбоната в ряду рекомендуется использовать профили соединительные разъемные. В этом случае сначала на каркасе крыши фиксируется нижняя часть профиля, потом укладываются листы поликарбоната, а уже затем надевается верхняя часть профиля.

Шаг 9. По окончании монтажа с поверхности поликарбоната удаляется защитная пленка. Работы завершены.

Если монтаж поликарбоната производится на изогнутую конструкцию, то важно помнить о максимальном радиусе изгиба материала. Перегибать его нельзя, иначе он сломается.

Цены на популярные модели шуруповертов

Шуруповерты

Видео — Терраса 6х3 из бруса и поликарбоната

Видео – Терраса с кровлей из поликарбоната

Вот, пожалуй, и вся информация, которую нужно знать, чтобы самостоятельно закрыть террасу поликарбонатом. Если использовать все нужные комплектующие, то работа пройдет быстро, а результат ее будет отличным!

Использование светопрозрачного, прочного и гибкого поликарбоната открыло новые возможности в вопросе возведения крыш. Этот доступный материал, выпускаемый в виде панелей стандартного размера, позволяет создавать легкие, ажурные, невесомые конструкции, которые оптимально подходят для строительства беседок, навесов, террас, оранжерей или элементов городской инфраструктуры. Сочетание небольшой цены, длительного срока эксплуатации и огромного декоративного потенциала делают это покрытие сильным конкурентом для других кровельных материалов. В этой статье мы расскажем, как сделать крышу из поликарбоната своими руками.

Поликарбонатом называют особый вид термопластичного пластика на основе угольной кислоты и бисфенола, который используется для возведения крыш, а также создания других светопрозрачный конструкций. Крыша из поликарбоната обладает высокой ударопрочностью, светопроницаемостью до 92%, погодоустойчивостью и привлекательным внешним видом. Выпускают 2 вида этого материала:

Обратите внимание! Крыши из поликарбоната постоянно находятся в прямом контакте с ультрафиолетовыми лучами, которые оказывают негативное влияние на этот материал, приводя к преждевременному износу покрытия. Чтобы конструкция прослужила дольше опытные мастера используют пластик со специальным покрытием, блокирующим ультрафиолетовые лучи.

Особенности материала

За годы использования прозрачный пластик постепенно вытеснил хрупкое стекло и быстро мутнеющее оргстекло, благодаря отличным техническим и эксплуатационным характеристикам. С помощью него создают крыши из , навесов, террас, теплиц, оранжерей и других сооружений, в которые должен проникать свет. Профессиональные кровельщики отмечают следующие достоинства этого материала:

1. Крыша из поликарбоната обладает высокой несущей способностью, ударопрочностью при очень легком весе. Прозрачные пластиковые панели весят меньше, чем любой другой кровельный материал, поэтому не требуют обустройство массивного каркаса, а также заливки глубокого фундамента.
2. Пластик, в особенности сотовый, хорошо гнется, что позволяет без труда создавать сложные купольные, арочные, фигурные конструкции, не применяя специальные средства.
3. Этот материал легко поддается обработке, он без труда режется специальным ножом или циркулярной пилой, склеивается.
4. Материал обладает высокими изоляционными свойствами, он защищает от проникновения воды, эффективно сохраняет тепло, а также блокирует звуки.
5. Материал обладает длительным сроком эксплуатации, износостойкостью, при этом не требуя особого ухода.

Учтите! Работая с поликарбонатным пластиком, нужно учитывать главный недостаток этого материала – термическое расширение. При воздействии высокой температуры кровля из поликарбоната расширяется, поэтому при монтаже конструкции крепежные элементы закручивают не до конца, оставляя зазоры.

Принцип построения конструкции

Крыша из поликарбоната состоит из 2 главных компонентов: опорного каркаса, который изготавливается из деревянных брусков или металлического профиля, и непосредственно кровельного материла. Поликарбонат настилают на обрешетку, расположенную перпендикулярно стропильным ногам. По форме различают следующие виды конструкции из этого материала:

• Плоские. Плоская кровля из поликарбонатного пластика представляет собой конструкцию, состоящую из одной плоскости, с уклоном, который не превышает 1-2 градуса. На такую крышу оказывается значительная снеговая нагрузка, поэтому она изготавливается только из монолитного поликарбоната с толщиной не менее 8-10 мм.
• Скатные. Из поликарбоната изготавливают крыши, состоящие из 1 и более скатов с уклоном до 30-40 градусов, включая шатровые конструкции. Удобство обработки и легкий вес материала значительно облегчает создание стропильного каркаса.
• Арочные. Поликарбонатный пластик сотового типа является идеальным материалом для создания арочных кровельных конструкций. Гибкость этого покрытия позволяет без труда своими руками делать кровли с любым изгибом на металлическом каркасе.
• Купольные. Купольные конструкции делают из сотового поликарбоната, пользуясь высокой гибкостью этого материала. Однако, для самостоятельного кровля в виде купола сложна и требует тщательного расчета и подгонки.

Профессиональные мастера рекомендуют для создания крыш из поликарбонатного пластика использовать стальные или алюминиевые каркасы, так как срок эксплуатации этих материалов примерно совпадает. Если в целях экономии поликарбонат закрепляется на деревянном основании, следует тщательно обработать бруски антисептическим составом, чтобы предотвратить гниение и деформацию несущих элементов.

Технология самостоятельного монтажа

Крыша из поликарбоната своими руками – практичное решение для садовой беседки, козырька, навеса для машины или бассейна. Для строительства лучше воспользоваться готовым проектом с расчетом расстояния между элементами каркаса, углом наклона скатов или формы арки. Это мера позволяет избежать ошибок при раскрое и монтаже. Сборка поликарбонатной кровли осуществляется в следующем порядке:

Обратите внимание! Если ширина листа материала превышает 1 м, используется точечная технология крепежа, а если поликарбонат уже применяется специальный пластиковый профиль.

Видео-инструкция

Можно назвать много примеров, когда традиционные кровельные материалы нельзя использовать по единственной причине – непрозрачность для дневного света. Раньше в таких случаях светопрозрачную кровлю делали из стекла, сейчас используется крыша из поликарбоната. У этого полимера есть много преимуществ перед стеклом, и одним из них можно назвать возможность выбора вида поликарбоната.

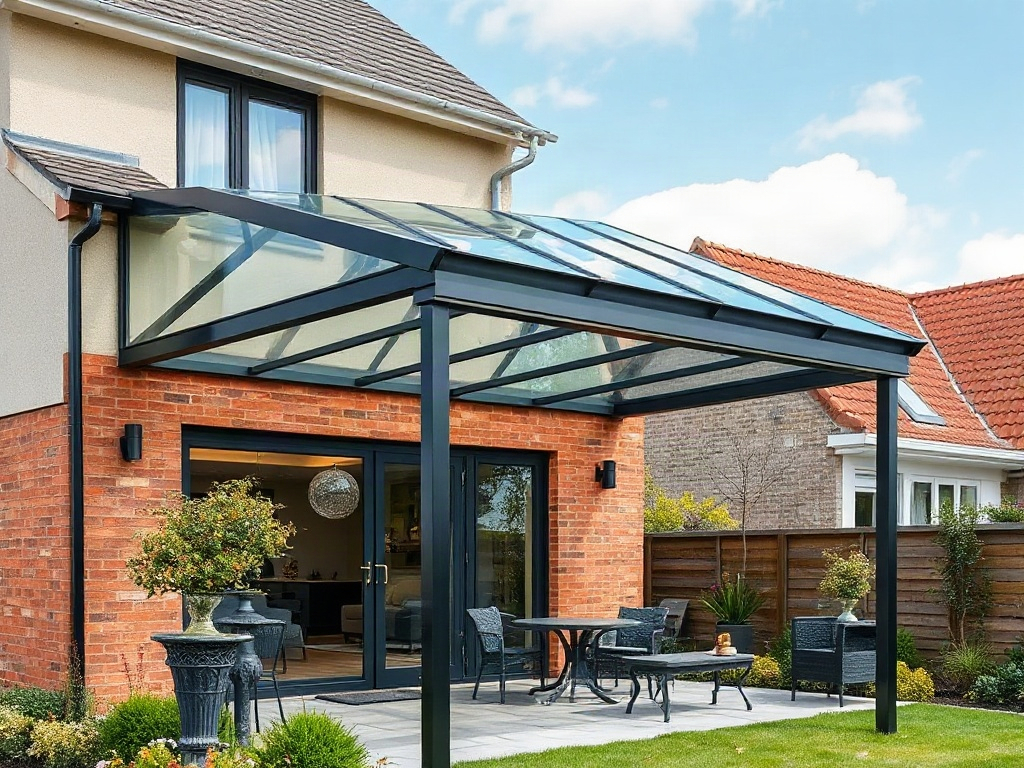

Навес из поликарбоната – это простейший пример односкатной крыши для террасы

Виды кровельного поликарбоната

Если говорить о структуре, есть три вида поликарбоната для крыши:

Монолитный . Представляет собой гладкий лист толщиной до 12 мм. В прозрачном варианте это полный аналог листового стекла с чуть более низким коэффициентом прозрачности, но намного легче и прочнее него. Хотя самый тонкий поликарбонат (2-3 мм) для кровли не применяют.

Сотовый . По структуре этот вид полимера чем-то напоминает гофрированный картон. В «бытовом» исполнении сотовый поликарбонат состоит из двух или трех тонких параллельных пластин, соединенных между собой множеством продольных ребер жесткости. Прочность такого материала ниже, чем у монолита, но ее в принципе достаточно, если частота обрешетки соответствует углу склона скатной крыши. Принципиальное же отличие заключается в том, что свет, проходящий через поликарбонат, рассеивается. Это немного снижает коэффициент прозрачности, хотя делает естественное освещение пространства под крышей более «мягким», без резких переходов границ светотени.

Сотовый поликарбонат не только рассеивает солнечный свет, он имеет хорошие теплоизоляционные свойства

Профилированный . В поперечном разрезе это типичный вид профлиста, который изготовлен из поликарбоната, а не из стали. И в этом случае профиль в виде прямоугольной или трапецевидной волны обеспечивает необходимую конструктивную прочность. Есть производители, которые выпускают оба вида кровельных материалов с одинаковыми размерами, и они совместимы между собой по геометрии. Их можно использовать в комбинации на одном скате кровли без особых технических решений по гидроизоляции продольных и поперечных стыков.

Даже с учетом небольшой толщины самого листа профилированный поликарбонат имеет достаточную жесткость, чтобы выдержать серьезные нагрузки

Если говорить о выборе конкретной толщины листового или сотового поликарбоната на крышу, то она зависит от наклона ската, региональных нормативов ветровых нагрузок и давления снежного покрова, частоты обрешетки. Прочность кровли из профилированного карбоната регулируется выбором вида профиля и частотой обрешетки. Но в любом случае, проектированием должны заниматься специалисты, а цель этой статьи – знакомство с общими принципами обустройства односкатной крыши из поликарбоната.

На нашем сайте Вы можете ознакомиться с самыми , от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Особенности поликарбоната в качестве кровельного материала

Сотовый поликарбонат можно назвать самым легким листовым кровельным материалом, который монтируют по рядной обрешетке. В зависимости от толщины листа 1 м 2 весит от 0.8 кг (4 мм) до 1.7-1.8 кг (10 мм).

Монолитный поликарбонат тяжелее при той же толщине листа: от 4.8 кг до 12 кг. И его легким назвать уже нельзя.

Но малый вес кровельного материала можно рассматривать как достоинство лишь с точки зрения простоты монтажа – для несущей конструкции это второстепенный фактор. По сравнению со снеговыми нагрузками разница в весе разных покрытий не оказывает существенного влияния на стропильную систему и обрешетку. Например, Москва и область по большей части относится к III снеговому району с нормируемым показателем нагрузки 180 кг на 1 м 2 , а север области – к IV району, для которого расчетное давление снега на кровлю равно 240 кг/м 2 .

Снег – самое серьезное испытание для крыши. Но за прочность отвечает несущая конструкция, а не кровельный материал

Главное же отличие поликарбоната от остальных видов кровельных материалов – большой коэффициент теплового расширения. И в качестве общего принципа монтажа учитывают, что при сезонных колебаниях температуры на каждый погонный метр кровли из прозрачного полимера нужен допуск на изменение линейных размеров в 5-6 мм, а для цветного – в 7-8 мм.

Еще одна особенность кровельного поликарбоната – обязательное наличие слоя защищающего сам материал и объекты под светопрозрачной кровлей от негативного влияния ультрафиолетовой части солнечного света. У монолитного и сотового листового полимера защитный слой располагается на лицевой части, у профилированного листа – с обеих сторон.

Подготовительный этап

На время хранения и транспортировки листы покрыты упаковочной защитной пленкой. Перед монтажом пленку снимают лишь частично, по краям листа по линии крепления. Полностью снимать пленку не рекомендуют – иначе можно оцарапать поверхность полимерного листа во время работы.

Защитную пленку нельзя долго оставлять на листе, который находится на солнце. Она может «прилипнуть» к полимеру и снять ее будет тяжело

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства малых архитектурных форм – беседок, теплиц и подобных конструкций под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Сотовый поликарбонат на торцах оклеен «временным» скотчем, защищающим внутренние каналы от проникновения пыли и влаги. Перед монтажом этот скотч снимают. Вместо него наклеивают герметизирующую ленту по верхнему срезу панели, а по нижнему – перфорированную ленту.

Примечание! Если лист не будет входить в какой-либо монтажный профиль, ленты обязательно закрывают торцевыми профилями. Для них действуют те же правила: верхний торец закрывают наглухо, у профиля нижнего среза для стока конденсата из внутренних полостей поликарбоната надо заранее просверлить дренажные отверстия с шагом 30 см и диаметром 2-3 мм.

При установке крыши из поликарбоната для веранды или террасы должны быть закончены все лакокрасочные работы по деревянной несущей конструкции. Если поликарбонат используют в качестве козырька для крыльца или в навесе по металлическому каркасу, то до монтажа листов должны быть закончены все сварочные работы.

Чтобы минимизировать перегрев несущей конструкции под светопрозрачной кровлей, ее рекомендуют окрашивать в белый цвет устойчивой к выгоранию краской. Другой вариант – закрыть горизонтальные плоскости деревянной обрешетки алюминиевой лентой.

Алюминиевые профили – это оптимальный выбор для монтажа кровельного поликарбоната

Крепление монолитного и сотового поликарбоната к обрешетке, соединение панелей между собой и с примыкающими поверхностями

Для крепления поликарбоната к обрешетке в листе сверлят отверстия диаметром на 3-6 мм больше диаметра самореза. Эти отверстия должны находиться от края листа не менее, чем на 40 мм. Для сотового поликарбоната важно, чтобы крепеж располагался посредине «воздушного» канала и не приходился на ребро жесткости. При монтаже надо следить, чтобы саморез входил перпендикулярно поверхности листа.

Для крепления к металлическим несущим конструкциям используют саморезы с буром, для деревянного каркаса – саморезы по дереву. Оба вида применяют вместе с уплотняющей резиновой шайбой, исключающей протечку кровли через точки фиксации. Шаг крепления лежит в пределах 40-60 см.

Так выглядит крепеж поликарбоната по металлу

Крепеж не должен быть затянут до «упора», чтобы при колебаниях температуры лист мог смещаться относительно обрешетки.

Для стыкования панелей между собой боковыми гранями используют три вида соединительных элементов :

прижимную планку ;

неразъемный профиль H ;

разъемный профиль.

Последний вид состоит из двух профилей:

Нижнего . Его крепят на стропильную ногу крыши или каркас навеса.

Верхнего С-образного. Им прижимают соединяемые листы как «крышкой».

Фиксируют и герметизируют стыки с помощью уплотнительных резиновых прокладок, которые закладывают в пазы профиля. Затем профиль прикручивают к каркасу саморезом.

Один из видов разъемного профиля

Для надежной фиксации листа его край должен заходить в профиль не менее, чем на 20 мм.

При креплении кровли из поликарбоната к стене (козырьки, навесы, крыши веранд или пристроенных террас) используют F-образный профиль. Его фиксируют через отверстие в «ножке» профиля: к деревянной стене – на саморез, к кирпичной стене – на дюбель или анкер.

Торцевой профиль применяют не только чтобы закрыть по торцам внутренние плоскости сотового поликарбоната. Им также оформляют боковые грани кровли, чтобы придать крыше законченный вид.

Важно! Листы сотового поликарбоната в скатной крыше располагают так, чтобы ребра жесткости были направлены сверху вниз. А угол уклона ската должен быть не менее 5°, чтобы конденсат из внутренних полостей мог стекать наружу.

Видео описание

Монтаж поликарбоната на крышу в видео:

Монтаж профилированного поликарбоната

Если кровля дома сделана из профлиста, то вопрос какой выбрать поликарбонат для крыши террасы не стоит – профилированные панели лучше всего подходят для стыковки в одной плоскости, и даже с точки зрения дизайна.

Односкатная крыша дома и терраса рядом, крытая поликарбонатом, смотрятся как единый ансамбль

Общие принципы монтажа этого вида кровельного поликарбоната такие:

при наращивании панелей в длину или при использовании в комбинированной кровле горизонтальные стыки должны лежать на обрешетке с нахлестом верхнего листа над нижним не менее, чем 20 см;

продольное соединение смежных листов делают в виде нахлеста в одну волну ;

полная герметизация стыков происходит за счет укладки самоклеющейся упругой ленты;

крепежные отверстия сверлят в верхней части волны сверлом диаметром 10 мм;

диаметр самореза должен быть равен 4.8 или 5.5 мм, а уплотняющей резиновой шайбы – 24 мм;

шаг крепления – 30-40 см;

монтаж листов ведут снизу вверх ;

к первому и последнему ряду обрешетки панель крепят в каждую волну, к промежуточным опорам – через волну.

Примеры применения поликарбоната в навесных конструкциях

Навес исполняет роль беседки на участке загородного дома

Крыша из поликарбоната над крыльцом

Детская песочница также должна быть с навесом

Поликарбонат поможет уберечь машину от разных проявлений погоды

Защититься от сильного солнца можно и в бассейне

Видео описание

Поликарбонат может быть использован при сооружении разных видах навесов, примеры в видео:

Заключение

Односкатная крыша из поликарбоната хотя и имеет простую конструкцию по сравнению с другими видами кровли, но ее проектированием и монтажом должны заниматься специалисты. Ошибки при обустройстве несущего каркаса или недостаточный зазор в монтажных профилях для компенсации теплового расширения приведут к разрушению крыши. Даже неправильно вкрученный саморез способен создать локальное напряжение в кровле, которое может послужить причиной разгерметизации стыков или появлению трещины в полимере.
