Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.

Подготовка к установке вальмовой крыши

Для нормальной работы по установке вальмовой крыши нужно наладить хороший личный контакт с ближайшей приличной строительной фирмой, у которой есть свой столярный цех. Будьте готовы к дополнительным заказам по сосновому брусу и 50 мм доске, так как, скорее всего, брака в порезке балок и стропил при работе своими руками будет достаточно. Перерасход строительной древесины на вальмовой крыше из-за отсутствия опыта работы своими руками составит не менее 5-7% от количества материала, заложенного в смету.

Изготовление вальмовой крыши будем выполнять пошагово примерно в следующем порядке:

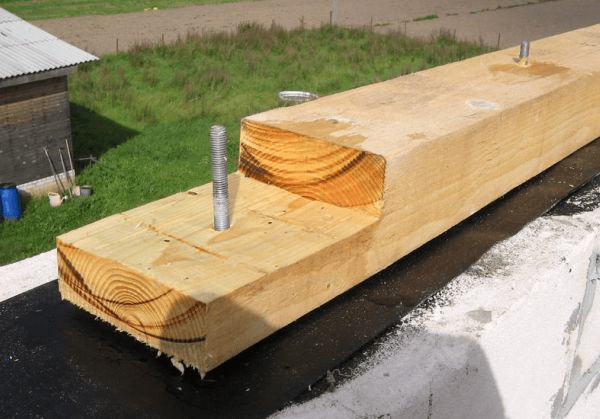

• Установим своими руками на стены мауэрлат;
• Уложим балки перекрытия;
• Установим коньковый брус вальмовой крыши на вертикальных опорах;
• Соберем своими руками пары диагональных стропил в вальмовый треугольник и закрепим его на коньковой балке;
• Последовательно установим нарожники на каждую из вальмовых плоскостей крыши;
• Установим рядовые стропила и подкосы;
• Выполним своими руками обрешетку настилов вальмовой крыши.

Почему именно в такой последовательности следует выполнять работы своими руками на вальмовой крыше, можно более детально узнать из видео

Важно! Большинство операций по замеру, нарезанию и установке каждого элемента лучше выполнять от начала до конца своими руками, без разбиения на операции, например — один меряет, а другой режет и устанавливает балку на вальмовой крыше. Только так можно обеспечить надлежащий уровень качества работы.

Устанавливаем вальмовую крышу

Самым распространенным способом построить вальмовую крышу является монтаж ее стропильной системы и каркаса на подготовленное перекрытие из прямоугольного бруса. Набор балок укладывается непосредственно на мауэрлат. Сами доски мауэрлата лучше закрепить своими руками с помощью анкерных болтов на гидроизоляционной мастике.

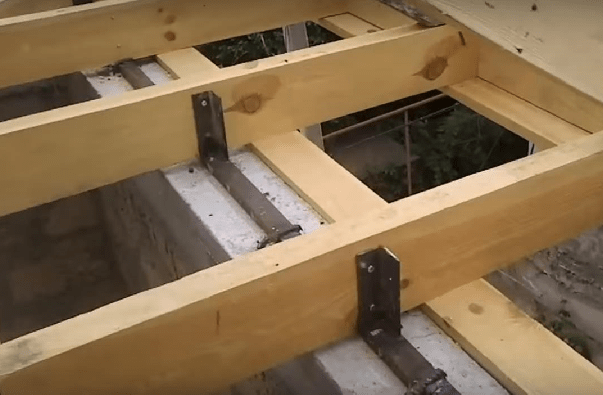

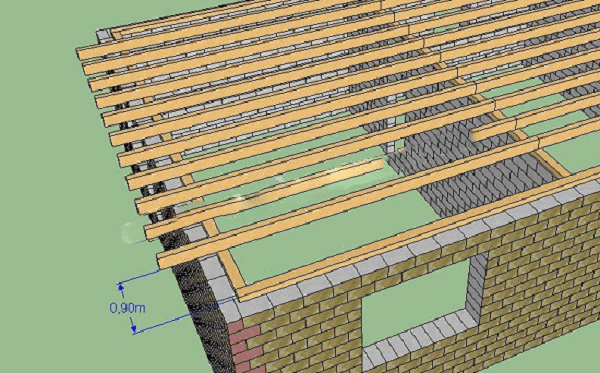

Брус укладываем своими руками с шагом в 60-65 см. Крайние балки не доходят до стен примерно на полметра, поэтому на стену приходится укладывать дополнительные короткие брусья длиной 110 см.

Для надежной фиксации балок перекрытия из короткого бруса сделаем своими руками небольшое приспособление из уголка. Для этого в стену забиваем короткие куски арматуры, которыми и будем крепить мауэрлат под вальмовую крышу. К выпущенным и загнутым отрезкам металла привариваем своими руками согнутые буквой Г отрезки стального уголка. Ширины полки в 4 см вполне достаточно для надежной фиксации всего набора из балок перекрытия под вальмовую крышу с помощью саморезов и гвоздей. На видео отдельные элементы перекрытия под вальмовую крышу можно рассмотреть более детально.

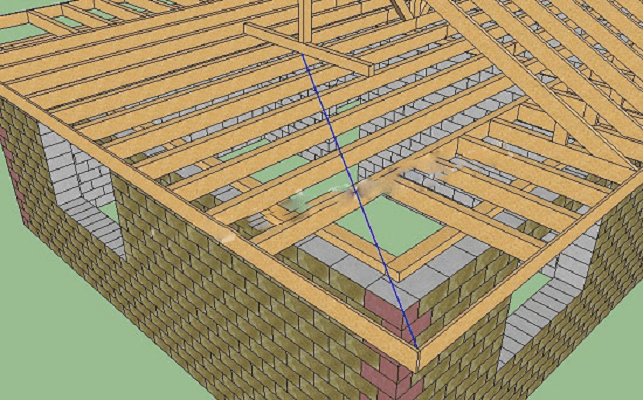

Для увеличения поперечной жесткости перекрытия вырежем своими руками и вставим в шахматном порядке короткие перемычки между балками. Крепление перемычек лучше сделать с помощью уголков и саморезов. Концы балок по периметру крыши обшиваем доской - сороковкой. Особое внимание обращаем на то, чтобы все четыре угла перекрытия находились в одной плоскости, и не было приподнимания или опускания угловых точек соединений.

Внимание! В каждом из углов мы своими руками вырезаем в размер из бруса и устанавливаем по дополнительному диагональному силовому элементу. В дальнейшем на него будет установлена пятка диагонального стропила вальмовой крыши, поэтому выравниваем его положение и крепим с максимальной тщательностью.

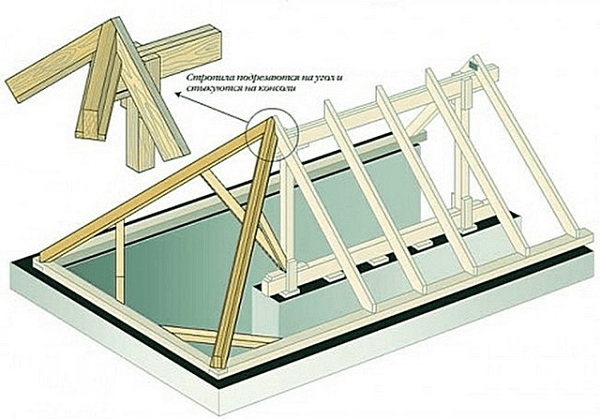

Устанавливаем коньковый брус и диагональные стропильные балки

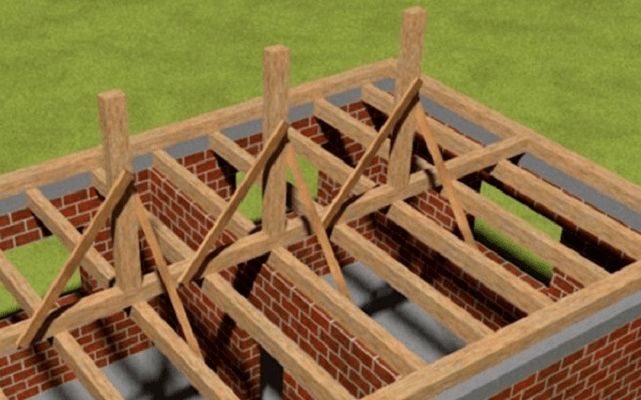

На следующем этапе необходимо построить так называемую скамейку вальмовой крыши, состоящую из трехметровой коньковой балки, опирающуюся на три вертикальные стойки. Для этого размечаем срединные линии и находим центр стопы здания. Средняя балка будет находиться точно на середине, две другие стойки будут отстоять от нее на расстояние чуть более метра от центра.

На стойки вырезаем и укладываем коньковую балку вальмовой крыши. Сечение бруса выбираем такое же, как и у вертикальных стоек. Такая конструкция достаточно неустойчива, поэтому к каждой стойке прибиваем по две доски, работающие, как подкосы.

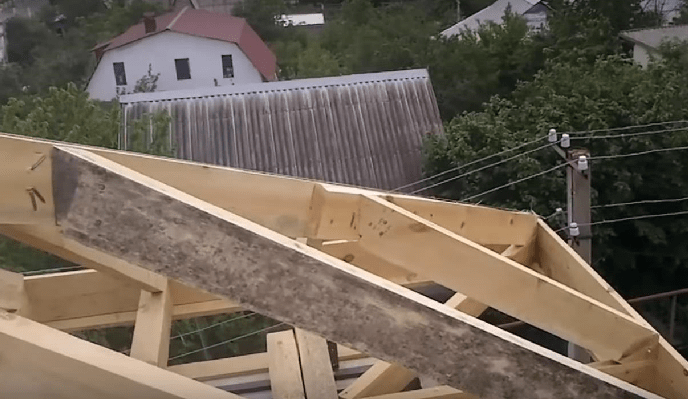

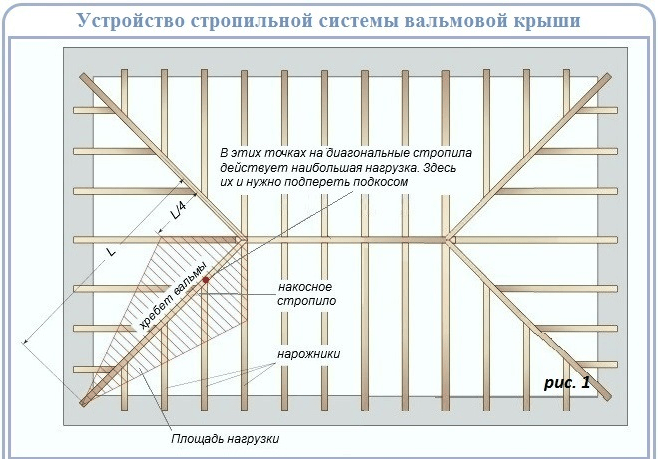

Прежде чем браться за установку угловых или диагональных стропил, выполним небольшой расчет длины накосной стропильной ноги вальмовой конструкции. Для этого своими руками измеряем длину от середины места опоры в угловом секторе перекрытия до ближайшей вертикальной балки «скамейки» и высоту самой опоры. С помощью формулы геометрии получаем «черновую» длину диагональной балки крыши. Процесс расчета сложный, поэтому можно предварительно попробовать свои силы на каркасе вальмовой крыши беседки или аналогичной постройке.

Существует один надежный способ точного определения длины вальмовой стропильной ноги своими руками. Для этого используется строительная шестиметровая рулетка, с помощью которой измеряется расстояние от верхней точки торца конькового прогона до средней точки опоры в углу перекрытия. Далее следует точно, как на видео выполнить своими руками подрез угла на верхней части вальмового стропила так, чтобы она максимально плотно, без зазоров прилегала к коньку.

При этом точность и качество получается намного выше, чем в случае использования шаблона для вальмового стропила.

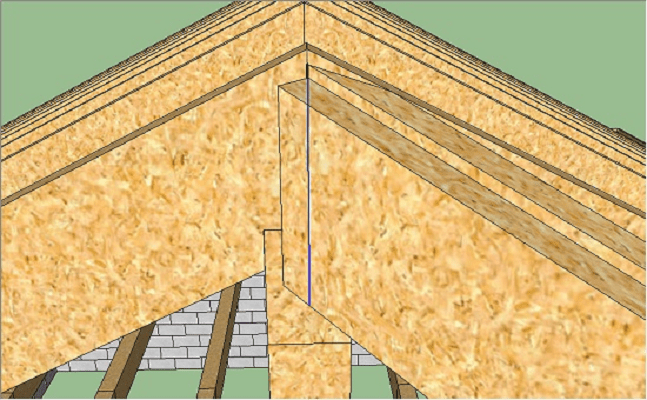

В обязательном порядке вырезаем и устанавливаем два дополнительных элемента: подпоры на диагональные балки и подкосы, удерживающие пару угловых стропил и коньковый прогон, пока с противоположной стороны не будет собрана и установлена вторая пара угловых стропил вальмовой крыши.

Важно! Прежде чем закрепить диагональные балки, следует точно выровнять углы между ними и соответствие наклона левой и правой вальмы.

Если этого не сделать, у крыши будут несколько разные углы наклона скатов, таким образом, испортим своими руками внешний вид вальмовой конструкции окончательно и бесповоротно. Закрепляем две диагональные балки к коньку с помощью саморезов, гвоздей и металлических накладок. Установленные ранее подпоры под угловые стропила переносим в точку, находящуюся на расстоянии в четверть длины от угла до вертикальной стойки.

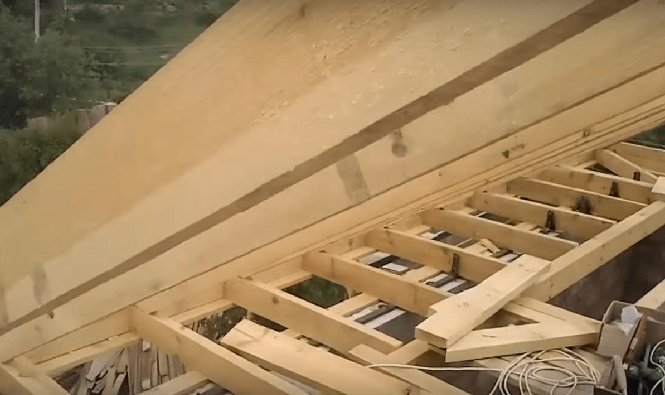

Установка нарожных и рядовых стропил

Нарожки устанавливают так же, как и диагональные балки, чередуя опоры в шахматном порядке. Более детально увидеть процесс установки можно на видео:

Несмотря на сведения о длине каждой нарожки, почерпнутые из чертежа, заготовку приходится многократно примерять и подрезать, пока не попадаем в нужный размер и угол надреза.

При монтаже нарожных стропил контролируем уровень прогиба диагональной балки, и если выбранный размер сечения бруса под накосную стропилу оказался мал, обязательно усиливаем ее, набив сверху дополнительную доску — сороковку. Зачастую диагональные балки, из-за значительной длины и большой нагрузки, сразу изготавливают из двух 50-миллиметровых досок.

Далее устанавливаем рядовые стропила. В верней части вырезам опорный паз на каждой из двух парных рядовых стропил и опираем их на коньковую балку. С нижней стороны с помощью угольника и карандаша размечаем угол обреза и подрезаем край балки так, чтобы он беспрепятственно становился на брус перекрытия. Намеченные и вырезанные рядовые стропила попарно выставляем и выравниваем так, чтобы каждый из скатов образовывал практически ровную плоскость. По окончании прихватываем выставленные балки саморезами и начинаем сшивать каркас вальмовой крыши гвоздями и металлическими накладками.

Завершающие работы

После установки рядовых стропил проверяем и убеждаемся, что геометрия диагональных балок, их взаимное расположение и углы наклона не изменились. После этого все точки крепления как на диагональных, так и на рядовых балках вальмовой крыши, еще раз проходим и усиливаем саморезами, гвоздями и накладками из дерева и обрабатываем антикором.

Заключение

Сборка вальмовой крыши, даже если это беседка в саду или парке, требует скрупулезного выравнивания геометрии всех элементов. Без навыка правильно вырезать и выставить каждый элемент каркаса браться за подобную работу только своими руками, без помощи и советов специалиста, - дело бесперспективное. Все равно это приведет к ошибкам, которые обязательно проявятся в конструкции вальмовой крыши с течением некоторого времени.

Вальмовая крыша – это конструкция, состоящая из четырех скатов кровли: два трапециевидных ската по бокам и два треугольных ската по торцам кровли. Эти скаты называют вальмами, отсюда и название всей крыши. Такое решение обусловлено скорее дизайнерским и архитектурным вкусом, чем строительной необходимостью. Вальмовые крыши давно обрели популярность в Европе, со временем перекочевав и к нам. Любая вальмовая крыша своими руками чертежи которой вы найдете здесь или в других источниках, выглядит весьма эстетично за счет наклонов всех скатов. Эта же особенность помогает уменьшить сопротивление ветра со всех направлений, а значит. Крыша с вальмами станет надежнее, и служить без ремонта будет дольше.

Вальмовую крышу можно построить и без помощи профессионалов, даже имея самые примитивные навыки строителя. Единственная сложность – нельзя это сделать в одиночку, нужно будет 2-3 помощника.

Устройство крыши с вальмами

Схема вальмовой крыши. Которая лидирует у застройщиков, имеет четыре ската, из них два треугольных. Эти вальмы крепятся в торцах крыши дома, чтобы соединить карниз и коньковую балку. Передняя и тыловая вальмы строятся в виде трапеции (усеченный треугольник), у них бо́льшая площадь и увеличенный скат. Трапецеидальные вальмы скрепляют конек и карниз с оставшихся сторон.

Также схемы крыш бывают полувальмовыми, и называются они голландскими. Полувальмы – это когда карнизы боковых скатов находятся выше фронтального и тылового скатов. Голландская крыша чаще всего возводится при оборудовании в мансарде жилой комнаты.

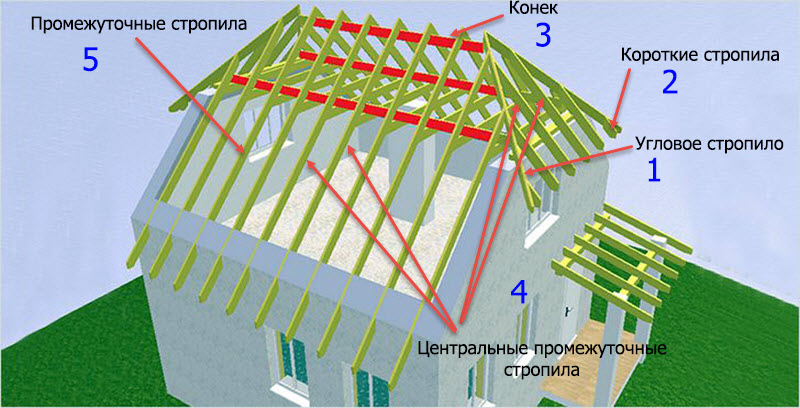

Привычная вальмовая крыша имеет в составе узлы и элементы, собирающиеся в единую конструкцию одним способом, и служащие каркасом для более сложных конструкций. На схеме ниже вальмовая конструкция состоит из таких элементов:

1. Угловое стропило (позиция №1) устанавливается всегда под меньшим наклоном, чем промежуточные стропила. Для промежуточных и угловых стропил по бокам крыши используют доску размером 50х 15 см;
2. Короткие стропильные балки (позиция №2) устанавливают на угловых стропилах. Угол наклона должен быть одинаковым с наклоном промежуточных стропил;
3. Сечение конька (позиция №3) должно быть таким же, что и у самих стропил;
4. Центральные промежуточные стропила (позиция №4) крепятся на углах коньковой балки с трех сторон;
5. Промежуточные стропила (позиция №5) – это балки, которые соединяют коньковую балку и обвязочные доски, уложенные по верху крыши. Доски обвязки образуют карниз.

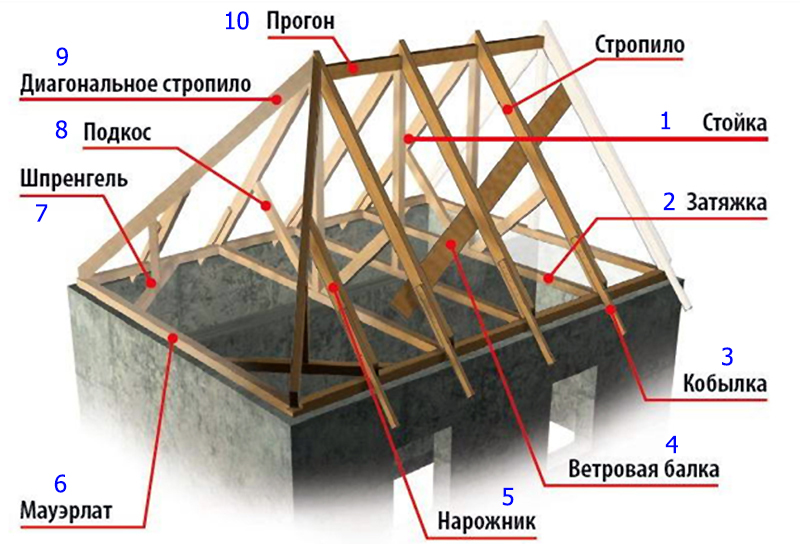

Более подробная схема устройства крыши с вальмовыми элементами – на рисунке ниже:

1. Конек подпирается стойкой (позиция №1), которая крепится в месте соединения встречной пары стропил и балки конька. Стойки не всегда присутствуют в схеме крыши, но их аналоги должны присутствовать в схеме;
2. Затяжка (балка потолочного перекрытия, позиция №2) –балка для скрепления стропил между собой;
3. Кобылка (позиция №3) служит для продолжения свеса, балка кобылки крепится к стропилам. Свес нужен для защиты стен дома от дождя и снега;
4. Ветровая балка (позиция №4) усиливает стропила с наветренной стороны дома. Эта балка может устанавливаться и с нескольких сторон;
5. Нарожник (короткое стропило, позиция No5) крепят нарожник к угловой стропильной балке;
6. Мауэрлат (позиция №6) – мощный деревянный брус, который служит основой любой крыши;
7. Шпренгель (позиция №7) усиливает конструкцию крыши и уменьшает нагрузку на стены. Крепится по диагонали между углами дома на мауэрлате;
8. Подкосы (позиция №8) могут крепиться к стропилам под разными углами. Их количество и угол крепления зависят от наличия или отсутствия мансарды;
9. Диагональные (боковые стропила, позиция №9) устанавливаются с одного или с обеих торцов кровли;
10. Прогон (позиция №10) – это шаг крепления стропил.

Как монтировать вальмовую конструкцию

Крышу с вальмами нужно собирать в определенной последовательности:

1. Первый этап – разработка схемы;
2. Согласно схемы рассчитываются параметры крыши – все ее размеры будут зависеть от ширины размеров наружных и внутренних несущих стен дома;
3. Подготавливаются инструменты и материалы;
4. Настил на стены слоя гидроизоляции под монтаж стропил;
5. Размечаются точки крепления стропил на мауэрлате;
6. Монтаж стропил и остальных элементов крыши согласно схеме;
7. Настил кровли.

После обработки пиломатериалов и их просушки можно начинать монтировать крышу – крепить балки мауэрлата на несущие стены дома. Мауэрлат укладывается на гидроизоляцию, затем по нему размечаются точки установки и крепления стропильных балок. Брус мауэрлата укладываются на верхнюю поверхность стен или на брус, который заранее крепится немного ниже стен.

Стойки крепятся к брусу перекрытия, в верхней части – к коньку. Также к коньковому брусу крепятся центральные стропила по торцам крыши. Делается разметка для монтажа промежуточных балок по фронтальному и тыловому наклону кровли, после этого крепят стропила, соединяющие углы дома и конек по диагонали. Возможно, в этом месте нужно будет ставить усиливающие стойки.

На эти стропила крепятся короткие стропильные балки или нарожники с таким же шагом, что и промежуточные балки. В этом фрагменте крыши могут для усиления использоваться (в зависимости от схемы крыши) шпренгели, ветровая балка, кобылки и подкосы.

Кровля настилается в такой последовательности:

1. На стропила крепится пароизоляция;
2. На пароизоляцию крепится обрешетка;
3. В межреечное пространство помещается утеплитель, и закрывается пленкой от ветра;
4. Крепится контробрешетка.

Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.

В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.

В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.

Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

Для наглядности приведем подходящую картинку:

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

1. Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
2. Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
3. Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
4. Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
5. Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

1. Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
2. После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
3. Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
4. Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
5. Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

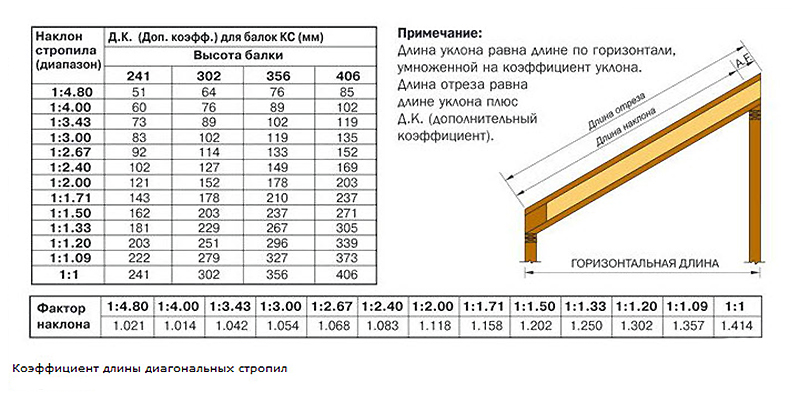

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

1. Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
2. Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
3. Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
4. Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

• По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
• На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
• В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему , которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка - деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки - 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами .

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой . Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции - очень ответственный этап работ .

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают .

Особенно важно правильно уложить пленку в коньковой части . Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными . Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно , главное - выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Вальмовая крыша - это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) - треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза - это вальмовая крыша, если не достают до карниза - полувальмовая.

Крыша дома выполняет двоякую функцию - с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой - она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша - преимущества и недостатки

Плюсы:

• большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

• возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

• эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические - четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

коньковая опорная балка или коньковый брус - используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила;

диагональное стропило (боковое, ребро, накосное или угловое стропило) - более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника;

центральное стропило - доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила;

промежуточное или рядовое стропило - формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы;

нарожник или короткое стропило - конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

• ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

• количество осадков. Наблюдается обратная зависимость. Чем выше число осадков - тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

• вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

• необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.сайт

Формулы для расчета вальмовой крыши

Высота конька
Длина конькового бруса	Длина дома минус его ширина
Длина центральных стропил (трапеции)		Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса
Угол наклона рядовых стропил
Длина диагональных вальмовых стропил
Нарожники (короткие стропила)	Первое короткое стропило
	Второе короткое стропило
Площадь вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Разработку предварительной схемы можно выполнить самостоятельно (простой эскиз позволит определить направление проекта). Но, чертеж лучше доверить специалистам или воспользоваться специальными программами для расчета. Следует помнить, что чем сложнее конструкция крыши, тем точнее нужно выполнить расчет стропильной системы: конфигурации и материалов. Это также повлияет на стоимость и длительность монтажных работ.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Чертеж стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Стропильная система вальмовой крыши - технология монтажа

Устройства стропильной системы своими руками пошагово:

1. Подготовка заготовок (стропил)

Это наиболее сложная и трудоемкая часть строительства, т.к. связана с:

• необходимостью обеспечения заданного угла наклона стропильных ног;
• разной длиной нарожников (коротких стропил);
• наличием диагональных стропил (накосных), которым уделяется особое внимание. За счет длины накосные стропила несут большую нагрузку, нежели основные стропила, и поэтому требуют применения более качественного пиломатериала с большим сечением. Кроме того, часто длина диагональных стропил превышает стандартную длину досок.

Чтобы не покупать разный пиломатериал, на практике применяется метод сращивания (спаривания) обрезной доски для получения заданной длины.

Преимущества технологии сращивания стропил:

• получение неразрезных балок заданной длины;
• увеличение прочности диагонального стропила вальмовой крыши за счет удвоенного сечения;
• упрощение расчета и покупки материала (унификация размеров: длина и сечение);
• возможность использования досок, предназначенных для формирования рядовых стропил.

2. Крепление мауэрлата

Мауэрлат для вальмовой крыши - это деревянный брус большого сечения (100х100 или 100х150 мм) смонтированный по периметру стен. Для мауэрлата используется древесина первого сорта.

Особенность укладки мауэрлата состоит в том, что брус соединяется по длине только внахлест, но не встык, с использованием множества точек соединения с основанием стены. Соединительные узлы дополнительно усиливаются металлическими скобами.

Поскольку назначение мауэрлата - служить опорой для стропильных ног, он нуждается в защите от влаги. С этой целью между стеной и брусом укладывает гидробарьер (например, используется рубероид).

Примечание. Под мауэрлат в кирпичных домах (или из газобетона, пенобетона, арболита) заливают пояс из железобетона с заранее установленными шпильками для монтажа бруса. Шпилька имеет диаметр 10 мм и более и должна выступать за плоскость мауэрлата на 20-30 мм. Шаг установки шпилек - 1000-1200 мм.

3. Монтаж прогона

Прогон - это балка, устанавливаемая параллельно сторонам мауэрлата. Прогон служит основанием для монтажа дополнительных опор под стропильными ногами. Устройство прогона не является обязательным этапом работ и выполняется только для вальмовых крыш большой площади или имеющих конфигурацию повышенной сложности. Место размещения прогона, показано на схеме.

При этом следует учесть, что точка максимальной нагрузки будет различаться в зависимости от места расположения - на хребте вальмы или на ребре ендовы.

Примечание. Шатровая вальмовая крыша монтируется без опоры, а в месте примыкания диагональных стропил формируется сложный узел.

4. Установка опорных стоек

Стойки выполняют функцию опоры при установке конькового бруса (оранжевый цвет на картинке).

5. Монтаж коньковой балки

Монтаж конька вальмовой крыши сопровождается точными замерами. Поскольку на конёк будет опираться вся конструкция кровли, правильность его установки проверяется по высоте и по уровню.

6. Крепление стропильных ног

Относительно последовательности работ на этом этапе, мнения мастеров расходятся. Это дает возможность выделить два направления для выполнения работ:

1. монтируются центральные стропила, а затем диагональные. Этот порядок работ проще;
2. монтируются диагональные стропила, а затем остальные.

При монтаже нижнюю часть стропильной ноги упирают на мауэрлат.

Опирание стропил на вальмовой крыше показано на схеме. Первый вариант (с вырезкой) проще, но второй (с опорным брусом) предпочтителен, т.к. в этом случае крепление не ослабляет стропило.

Формирование узла на коньковой балке возможно разными способами.

Варианты верхнего крепления диагональных стропил показаны на схеме.

Совет. Для жесткости все узлы целесообразно усиливать металлическими элементами (скобы, пластины, уголки).

Поскольку на диагональные стропила приходиться значительная нагрузка их можно усилить с использованием таких средств как:

• установка стойки. Монтируется на перекрытие вертикально;
• установка подкоса. Монтируется под углом. Угол наклона не имеет определяющего значения. Важна способность подкоса усиливать диагональное стропило;
• шпренгель. По сути, это Т-образная короткая балка, развернутая на 180о. Его используют на длинных пролетах и устанавливают таким образом, чтобы его основание было ориентировано перпендикулярно диагональному стропилу.

7. Монтаж рядовых стропил

Рядовые устанавливаются аналогично монтажу центральных стропил, которые формируют края трапеции. Нижняя их часть опирается и крепится на мауэрлат, а верхняя упирается в коньковую балку. Важно соблюдать одинаковое расстояние между рядовыми стропилами.

8. Установка нарожников (коротких стропил)

Нарожники изготавливают только из цельного пиломатериала. В месте примыкания нарожника к длинному стропилу делают врубки или устанавливают опорные балки. Место установки дополнительно усиливают металлическими элементами.

Примечание. Установка нарожников вальмовой крыши возможно в разбежку для упрощения монтажа.

Нарожники в любом случае устанавливаются после формирования силового каркаса кровли. Их монтажом заканчиваются работы по устройству стропильной системы вальмовой крыши.

Вальмовая крыша своими руками пошагово - видео

В программе показан процесс монтажа стропильной системы двухскатной вальмовой крыши с центральным эркером по короткой стене.

После того, как стропильная система готова можно приступать к монтажу кровельного покрытия, специфика крепления которого определяет необходимость монтажа обрешетки на стропильных ногах.

Монтаж стропильной системы вальмовой крыши - длительный процесс, который требует внимание к каждому этапу выполнения работ - от расчета и выбора материала, до установки деталей и усиления узлов крепления. Но, при правильном выполнении всех этапов, результатом станет красивая и надежная крыша для частного дома.
