Если перед читателем стоит вопрос приобретения паяльника, то рассказывать о его назначении, устройстве, принципе работы – пустая трата времени. Учитывая, что ассортимент продукции значительный, а классификация изделий по различным параметрам довольно сложная, именно процесс выбора паяльника для домашних работ является для многих настоящей проблемой.

Вот на этом и акцентируем внимание читателя. Нижеприведенная информация поможет купить действительно ту модель паяльника, дальнейшее использование которой на бытовом уровне не вызовет особых проблем.

Автор впервые «познакомился» с паяльником свыше четырех десятков лет назад. С тех пор и по роду деятельности, и в быту с ним не расстается. Следовательно, может не только иметь собственное мнение, но и высказывать его. С отдельными положениями читатель, наверное, и не согласится, и это вполне объяснимо. Тем не менее, все рекомендации – не просто «литературная обработка» чужих мыслей. Они основаны на личном опыте автора и проверены практикой .

Варианты специальных станций, изделий для сращивания труб из пластика, аккумуляторных, газовых не рассматриваются. Это отдельные и объемные темы, к тому же такие паяльники имеют несколько ограниченную сферу использования. То есть термин «для дома» к ним можно применить с большими оговорками.

Нагревательный элемент

Он бывает спиралевидным и керамическим. Последний тип позиционируется как одна из инноваций в сфере электрорадиомонтажа, и активно рекламируется производителями. В чем разница, и какой вариант предпочтительнее выбрать?

Керамика – при более высокой стоимости этих паяльников долговечность не гарантирована. Основная причина – хрупкость элемента. Такие модели лучше подходят для использования в профильных мастерских, лабораториях, словом там, где вся рабочая зона умещается на специализированном столе. Эти паяльники чувствительны к ударам, поэтому для дома вряд ли целесообразно их приобретать.

Спираль – давно проверенное временем исполнение нагревательного элемента. Автор видит лишь плюсы – возможность ремонта его заменой, изменение мощности паяльника (при необходимости) уменьшением (увеличением) длины спирали. Для того, кто знает элементарные законы физики и может самостоятельно производить расчеты – не проблема. Да и стоят такие модели дешевле керамических аналогов.

Жало

Этот конструктивный элемент может быть различным по форме и оттенку. Что выбрать?

Лучший вариант – прямое жало. Такая форма считается универсальной в применении и подходит для проведения практически любой технологической операции.

Цвет жала может быть серебристый или красноватый. Жало на основе меди легче обрабатывается. С него проще удалить наслоения (нагар), обточить как нужно для конкретной работы, изогнуть, если и это понадобится.

Возможность регулировки длины выступа из корпуса. Очень полезная «опция», которая позволяет продлить эксплуатационный срок жала без его замены на новое.

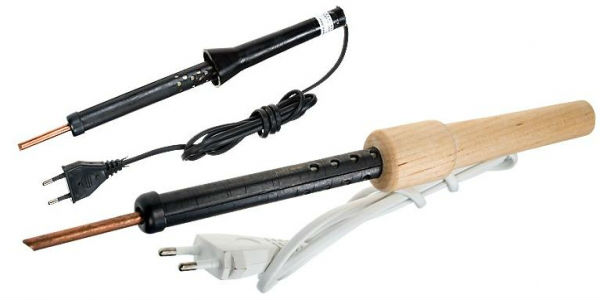

Ручка паяльника

Существует 3 варианта изготовления. Подразумевается не форма, а материал.

Пластики. Небольшой вес – в плюс, быстрый разогрев – в минус, причем весьма существенный. Долго держать в руках такой паяльник, когда он включен в сеть, не получится.

Эбонит. Единственный недостаток таких ручек – они тяжелые. Если берется паяльник большой мощности, к примеру, так называемый «дротик» на 200 Вт, это не принципиально. Но для инструмента миниатюрного, который используется для радиомонтажа, точно не подходит.

Древесина. Для дома – оптимальный вариант. Эти ручки не перегреваются, и вес их незначительный. Возможно, кто-то отметит такой недостаток, как непрезентабельный внешний вид. Но насколько это важно для паяльника?

Сетевой шнур

Первая – его длина должна быть достаточной, чтобы не создавать неудобств при пользовании инструментом.

Вторая – гибкость шнура. В процессе работы паяльнику придается различное положение. Вот это нужно и проверить – как будет «реагировать» шнур, не станет ли помехой.

Третья – изоляция. Двойная защита, с точки зрения ТБ, намного лучше.

Четвертая – вилка. Сейчас в основном они пластиковые, что делает невозможным их ремонт. Ведь одна из главных «болезней» паяльников – обрыв (перелом) жил провода в районе вилки, так как инструмент постоянно меняет свое пространственное положение. А вот если она разборная, то восстановить работоспособность изделия несложно.

По техническим характеристикам и области применения

Что к ним относится? Мощность, значение питающего напряжения и тип паяльника. Определяясь с параметрами по каждому пункту, необходимо учесть, для каких именно целей он приобретается. Вот с этих позиций и рассмотрим все характеристики.

Для работы с печатными платами

В чем особенность такого монтажа? Он довольно плотный, и обычным жалом работать сложно. Плюс к этому – «нежность» дорожек на платах. Малейший перегрев приводит к их отслоению. Следовательно, выбирая паяльник именно для радиомонтажа, целесообразно остановиться на импульсной модели. Если приобретать стержневую, то только в комплекте с блоком питания. На его выходах (а их не менее двух) напряжения пониженные. В зависимости от производителя – от 6 до 24 В.

Такой паяльник не может быть для дома основным, так как его применение – специфическое, только для печатных плат.

Можно выбрать и стержневой паяльник на 220 В, но с меньшей мощностью – на 25Вт. Им получится выполнять не все «домашние» работы, но для большинства из них он подойдет. Однако радиомонтаж таким паяльником может вести только профессионал, специально затачивая жало, и то, в крайнем случае, за неимением под рукой другого инструмента.

Для работы с печатными платами использование стержневого паяльника без заземления не рекомендуется. Значительные наводки могут вызвать пробой конденсаторов, выход из строя микросхем, что нередко и происходит на практике. Даже если он и с блоком питания, то последний необходимо заземлить.

Для широкого применения

Здесь для дома, по напряжению, особого выбора нет – только от розетки, на 220. А вот по мощности мнения разные – от 25 до 80. Автор рекомендует использовать паяльник на 65 Вт. Он является универсальным для бытового применения.

Для гаража

Как правило, в домашней «мини-мастерской» автовладелец занимается (кабелей) и аналогичными работами, при которых нужно разогревать металл до высокой температуры. Здесь обычный стержневой образец, даже на 80 – 100 Вт, вряд ли поможет. Лучше выбрать паяльник на 200 Вт. О нем уже упоминалось. Кроме названия «дротик», такая модель для дома нередко именуется «электромолотком» (по ее форме). Для «грубой» пайки – незаменимая вещь.

Опыт показывает, что в доме должно быть не менее 2-х паяльников. Основной – на 65 (40)/220, а дополнительный (-ые) – в зависимости от увлечений (хобби и так далее) хозяина.

Жало паяльника должно быть съемным. Вот на это и следует обратить внимание. Дело в том, что в процессе эксплуатации (особенно интенсивной) его длина постепенно уменьшается. Паяльники с незаменяемым жалом (а встречаются и такие) по сути – инструмент «одноразового» использования.

Но это только одна причина столь пристального внимания к этой особенности конструктивного исполнения. Вторая состоит в том, что в быту приходится выполнять различные виды работ, связанных с пайкой, а соответствующий инструмент дома, как правило, один. Поэтому возможность смены жала намного облегчит решение некоторых проблем.

Комплектация. Речь все о том же жале - должно быть еще одно. Автор советует поступить следующим образом - то, которое изначально установлено в паяльнике, трогать не нужно. А вот с запасным целесообразно поработать.

Что сделать:

Где-то на ⅓ длины изогнуть жало, под углом примерно 55 – 65º. Это несложно определить визуально, если понимать, для чего делается. Первое жало пригодится, если понадобится облудить что-то, спаять 2 провода и так далее. А вот вторым, изогнутым, удобнее выполнять «точечную» пайку. Например, зафиксировать на контактной пластине тоненький проводок. Кто самостоятельно ремонтировал елочные гирлянды, знает, насколько это хлопотное дело.

Изогнутую часть необходимо обточить на конус, по всей длине. В результате получаем тонкий кончик жала, которым несложно производить даже ремонт печатных плат.

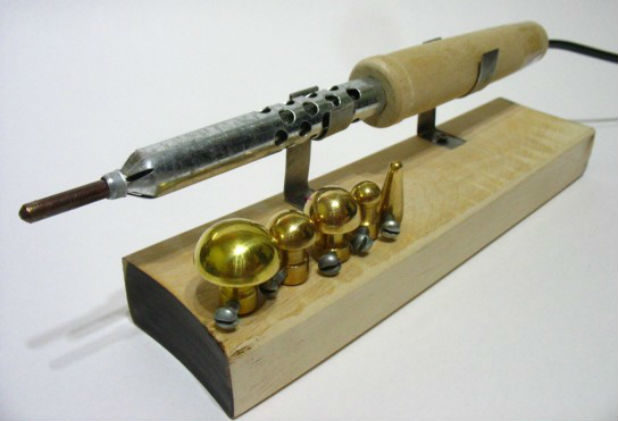

Желательно приобретать паяльник не в отдельности, а в комплекте с подставкой. В ней расположен микровыключатель, который производит перекоммутацию схемы. В рабочем положении инструмента на нагревательный элемент поступает 220 В, а при установке его на подставку питание подается через диод. Это предохраняет паяльник от перегрева и продляет срок его службы.

В принципе, информация исчерпывающая, и ее вполне достаточно, чтобы сделать оптимальный выбор паяльника исходя из задач, которые предстоит решать дома.

Иметь в наличии данное устройство в качестве инструмента у себя дома сегодня нет особой нужды. Если произошла поломка бытовых приборов, сотовых телефонов, радиотехники, всегда можно обратиться к специалистам, отнести сломанную вещь в сервис, да и в сложной электронике разбирается далеко не каждый. Работа требует навыков, кропотливого труда при спайке мелких деталей.

Паять, конечно, занятие нужное и интересное, при желании научиться правильно использовать прибор, стоит ознакомиться с паяльником поближе, почитав подробные инструкции о разновидностях, принципе работы устройства, его предназначении в быту и использовании в разных сферах жизнедеятельности человека.

Паяльник – что такое

Паяльник электрический – ручной прибор, предназначенный для скрепления между собой металлических компонентов путем спайки. Спайкой для соединения металлов служит олово, медь, свинец, никель. Сплавы при нагревании переходят в жидкое состояние и заполняют небольшие пустоты, зазоры, прочно спаивая детали между собой.

Описание прибора

Электрический прибор состоит из:

• стержня;
• нагревателя;
• жала;
• держателя;
• электрического шнура с вилкой для подсоединения к сети.

Паяльник работает от сети 220 Вт., в промышленности применяются модели с мощностью в 360, 680, 850, 1200 Вт., создан для спайки деталей в домашних, или промышленных целях и призван соединять между собой различные металлические элементы, широко применяется в электронике, радиотехнике.

Внутрь устройства встроен электронагревательный элемент в виде нихромовой спирали в оболочке из слюды, керамики. Сверху элемент защищен от металлическим кожухом, чтобы работающего случайно не ударило током.

Принцип работы

Принцип работы прост:

1. Паяльник включается в сеть.
2. Красный медный стержень при включении прибора нагревается до той температуры, при которой припой начинает плавиться.
3. Далее тепло передается жалу прибора. Медное жало при соприкосновении с припоем расплавляет его, детали нагреваются и спаиваются между собой.

Области применения

Широко применяется паяльник в промышленности, для спайки микросхем в телефонах, радио, телевизорах, медных труб, проволоки. Дома для починки медной посуды, мелких деталей.

Виды

Паяльники бывают:

• Электрическими , с долговечным и практичным нагревателем в виде спирали. С помощью электрической станции паять можно быстро и качественно, но управлять ей новичку не под силу, необходим опыт в работе, ряд практических навыков.
• Керамическим , с более мощным нагревателем в приборе.
• Индукционным , нагрев которого осуществляется за счет катушки индуктора. Катушка создает магнитное поле для наконечника, в результате чего нагреваются сердечники и можно приступать к спайке. Потеря магнитных свойств приведет к прекращению нагрева Данные паяльники значительно дорогие, не надежные и далеко не практичные.
• Автономными , спайкой для прибора служит газ.
• Аккумуляторными , работающими на маленькой мощности всего до 15 Вт.
• Импульсными , в виде пистолета. Нажимаете на курок, удерживаете до определенной температуры нагрева наконечника. При спуске курка устройство перестает нагреваться и начинает медленно охлаждаться.

Предназначение

• для труб систем канализации, водопровода в случае появления трещин, щелей, способствующих протечке воды;
• для дома, можно паять прохудившуюся посуду, мелкую металлическую утварь, сварочные кабеля;
• для микросхем, мелких чипов в электронике, теле – радио приборов, автомобильных проводов, разъемов.

Критерии выбора

При выборе прибора учитывайте следующие характеристики:

• Тип нагревателя.
• Мощность. Традиционная мощность прибора для спайки, распайки микросхем – от 3 до 12 Вт, для спайки бытовых приборов – от 20 до 40 Вт, для спайки с проводом в большом сечении – от 60 до 100 Вт, для спайки посуды, радиатора в машине, металлических изделий больших размеров – от 100 до 150 Вт. Если устройство нужно для использования дома, в быту, то лучше приобрести сразу два, с разной мощностью. В зависимости от поломки для успешной и прочной спайки может потребоваться прибор с небольшой мощностью до 40 Вт, при крупных работах прибор потребуется мощнее – до 100 Вт.
• Напряжение питания обычно стандартное – 220 Вт. Многие модели рассчитаны при работе именно на это напряжение. Для неосведомленных пользователей все так и этого много, более безопаснее небольшие приборы для хозяйственных нужд с напряжением не выше 36 – 40 Вт. Если нет розетки, или нужно спаять в труднодоступном месте, лучше выбрать прибор с питанием 12.18.24, либо приобрести газовую модель.
• Форма и термостойкость жала очень важны при выборе данного устройства. В продаже жало можно найти любой формы в виде лопатки, конуса, иголки. Лопаткой пользоваться гораздо проще и удобнее. Приобретите набор жал, паять микросхемы лучше плоским широким жалом, плоские тонкие конические жала также со временем найдут свое применение.

При выборе паяльника важно учитывать термостойкость жала, устойчивое при резком нагреве, к резким перепадам температуры. Выбирайте жала термостойкие, паяльник прослужит дольше.

При выборе обратите внимание на ручку, она должна быть термоизолированной от основной нагревающей части, также ручка должна регулировать длину самого жала.

Электрический паяльник способен нагреваться до 300 градусов, не кладите его горячим на поверхность стола. Хорошо, если в дополнении к прибору при покупке вы приобретете специальную подставку, не произойдет порчи имущества, возможного воспламенения конструкции.

1. Вы знакомы с устройством и имеете определенные навыки, то приобретите сразу паяльную станцию. В отличие от простого электрической модели за счет станции можно:
   • управлять диапазоном нагрева, сжечь элементы при спайке у вас не получится;
   • поддерживать температуру жала в норме, во избежание его перегрева;
   • не приобретать нужные мелкие элементы отдельно, станция оснащена всем необходимым: подставкой для паяльника, ванной для чистки губки.
2. Если вы – новичок и нужен паяльник для домашних целей, выберите модель с мощностью не более 40 Вт, а также с функцией по регулированию температуры.
3. Не покупайте первый прибор со множеством разных функций, сначала освойте азы при работе с устройством. Для домашнего использования вполне подойдет простое и недорогое устройство.
4. При покупке обратите внимание на напряжение паяльника, более безопасны модели от 12 до 24 Вт.
5. Неплохой выбор при отсутствии определенных навыков – газовые модели. После прочтения прилагаемой инструкции вы быстро научитесь им пользоваться.
6. Приобретите жала в наборе. Под рукой всегда удобно иметь жала разной формы, в хозяйстве пригодятся, мало ли что предстоит паять в дальнейшем.
7. При нагреве прибора держитесь только за изолированную ручку, иначе можно обжечь себе руки.
8. Храните инструмент на полке, можно в кладовке, либо в квадратном керамическом горшке, мелкие детали не растеряются, будут всегда в сборе.
9. Образующиеся отходы при спайке лучше сразу выкидывать, не раскидывать по полу, можно поскользнуться.
10. Кроме паяльника лучше сразу приобрести дополнительно подсобный инструмент в виде:
    • кусачек для удаления изоляции, перекусывания провода, деталей на выводе;
    • пинцета для перемещения к месту спайки мелких деталей, особенно при работе с микросхемой;
    • медицинского скальпеля;
    • канцелярского ножа;
    • тонкого шила;
    • иглы от шприца.
11. Только выбрав инструмент правильно, вы сможете выполнять работы качественно, спаивать детали надежно и долговечно. Конструкция, мощность устройства различны. Учитывайте основные критерии при выборе, ознакомьтесь с инструкцией при покупке, с комплектующими к устройству.
12. Мощные паяльники в основном предназначены для промышленных целей. Дома вам достаточно будет иметь устройство с мощностью не более 100 Вт.
13. Храните инструмент в укромном от детей месте. Не допускайте попадания сырости, а также оставления устройства без надобности во включенном состоянии.
14. Современные модели сегодня оснащены целым перечнем дополнительных насадок, наворотов, порой совершенно не нужных в быту. При выборе обозначьте цели данного приобретения. Хранить в квартире громоздкие паяльные станции совершенно ни к чему, хотя на даче, в гараже, возможно, данный агрегат станет постоянным для вас помощником. Арсенал для паяльника на рынке постоянно модифицируется и пополняется, поэтому в некоторых случаях будет проще докупить нужные детали позже, по мере их надобности.

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Ремонт паяльника своими руками

Паяльник перестает нагреваться по одной из двух причин. Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.

Проверка исправности сетевого шнура и спирали паяльника

При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.

Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.

Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления . Если при изгибании шнура показания будут изменяться, то шнур перетерся.

Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную .

В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника , электрического обогревателя или электрического утюга , можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.

Рассмотрим на примере как пользоваться таблицей. Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.

Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.

После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки. Нихромовая проволока представляет собой хромоникелевый сплав, который выдерживает температуру нагрева до 1000˚С и маркируется Х20Н80. Это означает, что в сплаве содержится 20% хрома и 80% никеля.

Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.

Замечу, что при нагреве на каждых на 100° сопротивление нихрома увеличивается на 2%. Поэтому сопротивление спирали 806 Ом из выше приведенного примера при нагреве до 320˚С увеличится до 854 Ом, что практически не повлияет на работу паяльника.

При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.

Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.

Паяльник – основной инструмент для проведения пайки. Он может различаться по типу конструкции и мощности.

В зависимости от вида нагревателя, можно выделить 2 основные группы:

1. Керамические паяльники – быстрее нагреваются, но при этом имеют меньший срок службы. Данная особенность связана с тем, что керамический стержень достаточно хрупкий и может сломаться при определенных условиях. Поэтому с подобным вариантов исполнения следует работать аккуратно.
2. Спиральные долго разогреваются, но при этом практичные и долговечные. Они получили широкое распространение. В данном случае, в качестве жилы также используется керамический стержень, однако снаружи он защищен специальными витками из прочной проволоки.

По показателю мощности, можно провести следующую классификацию:

1. Мощность от 3 до 10 Вт наиболее подходит при работе с очень маленькими микросхемами. В случае с микросхемами часто встречается ситуация сгорания дорожек из-за высокой температуры. Ограничение в 10 Вт делает паяльник более удобным в использовании, также уменьшение мощности позволяет сделать конструкцию более легкой и удобной.
2. Мощность от 20 до 40 Вт часто встречается в паяльниках, которые относятся к категории радиолюбительских или бытовых. Они встречаются очень часто. Многие недорогие модели имеют именно подобную мощность. Для большинства задач мощности 40 Вт будет достаточно. При этом, конструкция будет небольшой.
3. Мощности от 60 до 100 Вт достаточно для распайки толстых проводов. Именно поэтому, подобные варианты исполнения встречаются в автосервисах, которые выполняют работы по ремонту электрики автомобилей. Подобные конструкции достаточно громоздкие.
4. Мощность от 100 до 250 Вт позволяет проводить запайку кастрюль, радиаторов и прочих вещей из металла с достаточно большой толщиной поперечного сечения. Работать при использовании столь мощного паяльника следует с особой осторожностью. В некоторых случаях, вместе с инструментом идет инструкция, в которой четко указана техника безопасности, соблюдение которой обязательное условие.

При выборе, стоит помнить о том, что чем больше мощность, тем более громоздкая конструкция.

Кроме этого, можно отметить также присутствие на рынке специальных паяльных станций, которые в несколько раз превосходят обычные паяльники. Скорость пайки при использовании этого оборудования в несколько раз больше, как и качество полученного соединения. Однако. для правильного использования станции, нужно иметь определенные навыки, стоимость их очень велика.

Критерии выбора – на что обратить внимание?

Провести выбор рассматриваемого инструмента следует с учетом его основных качеств.

1. Мощность и размер конструкции . Как ранее было отмечено, мощность является одним из определяющих факторов того, можно ли использовать паяльник в тех или иных условиях. Если мощность большая или маленькая, выполнить работу не получится. Существуют варианты исполнения, которые позволяют проводить регулировку мощности в обширном диапазоне.
2. Напряжение питания также определяет возможность использования паяльника в тех или иных условиях. Наибольшей популярностью пользуются модели, которые работают от стандартной сети 220 В. С точки зрения безопасности, многие выбирают конструкцию, которая работает при напряжении 36 В.
3. Вид нагревательного элемента также можно назвать определяющим фактором. Широкое распространение получили ЭПСН, которые представлены керамической трубкой, покрытой сверху проволокой.
4. Стойкость и форма жала . Жала изготавливают в виде конуса, иглы или лопатки. Есть варианты исполнения, которые позволяют проводить смену насадки, что значительно повышает комфорт работы.
5. Наличие в конструкции термоизоляционных ручек – важное требование. Во время работы на протяжении длительного времени, тепло от нагревательного элемента может переходить в ручки, если они не изолированы.
6. Наличие возможности регулирования длины жала . Эта возможность необходима по причине «съедания» жала со временем. На конце могут образоваться дефекты, которые значительно усложнят работу. Как правило, их спиливают и затем регулируют длину наконечника.

Вышеприведенные особенности следует учитывать при выборе паяльника.

Выбор комплектующих: рукоятка, насадка, подставка

При выборе комплектующего, обращают внимание на следующее:

Подставка

Во время работы, наконечник нагревается до 250 градусов Цельсия и выше. Для того, чтобы исключить вероятность возникновения опасной ситуации, используют специальные подставки. При выборе, следует обращать внимание на те варианты исполнения, которые имеют хорошую фиксацию паяльника, а также изолированную часть соприкосновения конструкции с нагревающимся элементом инструмента.

Насадка

Может быть различной формы. Существуют специальные наборы, которые имеют несколько вариантов исполнения насадок.

Рукоятка

Должна быть изолированной от нагревательного элемента.

В некоторых случаях, производитель паяльника также создает специальные наборы комплектующего.

Основные параметры

К основным параметрам можно отнести:

1. Мощность определяет возможность пайки металла определенной толщины. Чем она выше, тем более объемные работы можно выполнить.
2. Тип стержня определяет скорость разогрева паяльника.
3. Наличие специального регулятора для установки необходимой температуры и мощности, делает инструмент более функциональным.
4. Форма жала – конструктивная особенность, которая определяет возможность работы при тех или иных условиях. Есть модели, которые имеют сменное жало.
5. Напряжение , от которого может быть запитан прибор. Наиболее популярные варианты исполнения, которые работают от сети с напряжением 220 В.

Подобные параметры – основные. Другие нюансы, к примеру, из какого материала изготовлена рукоятка и какой она длины, нельзя назвать определяющими факторами работы инструмента.

Выбор фирмы-производителя и обзор моделей

При выборе паяльников, часто обращают внимание на то, какая фирма производит ту или иную модель:

1. Наибольшей популярностью пользуется продукция чешских производителей, так как она обладает хорошим показателем соотношения цены и качества.
2. Также , неплохие аппараты производят турецкие производители.
3. С китайскими моделями все сложно , так как в этом случае сложно отличить низкокачественный продукт от хорошего.
4. Российские паяльники также часто можно встретить в продаже. Их невысокая стоимость привлекает довольно много внимания. Что касается качества, многие модели подходят для бытового использования.

Существует огромное количество моделей паяльников.

Среди всех отметим следующие:

1. FIT 60502 – один из самых дешевых вариантов, стоимость около 250 рублей. Мощность 25 Вт. Модель подходит для выполнения различных бытовых задач. Не имеет регулятора.
2. СВЕТОЗАР SV-55316-40-H4 – модель, которая поставляется в виде набора. Имеет мощность 40 Вт. Может использоваться для выполнения бытовых задач, имеет массивную ручку. Стоимость около 800 рублей.
3. ДИОЛД ПП-120 – набор, поставляемый в специальном ящике. Мощность 100 Вт, температура рабочей поверхности 250 градусов Цельсия. Стоимость 1500 рублей.
4. СВЕТОЗАР SV-55335 – паяльная станция, мощность 48 Вт, температура при работе 450 градусов Цельсия. Имеет сложную конструкцию с возможностью регулировки параметров работы. Стоимость более 5 000 рублей. В комплекте есть специальная подставка.

При выборе той или иной модели, следует учитывать то, как часто и какие работы будут проводиться.

Советы:

1. При выборе наиболее подходящей модели , исходя из вышеуказанных рекомендаций, следует помнить о том, что хороший паяльник не будет стоить дешево.
2. Также , стоит помнить о том, что нужно правильно выбрать продавца. Рассматриваемая продукция должна иметь гарантию.
3. Перед выбором нужно оценить то, как часто будет использоваться паяльник, и какие работы будут проводиться. Зачастую смысла в приобретении дорогой модели нет.

Вопрос-ответ

1. Какая мощность подходит для пайки радиодеталей? Чаще всего выбирают модели 30-50 Вт.
2. Какой срок службы? В этом случае опираясь на отзывы можно сказать – от 1 дня до нескольких десятков лет.
3. Какое жало лучше: конусовидное или плоское? Однозначного ответа на этот вопрос нет, так как все зависит от вида работ и других особенностей.
4. Какой ценовой диапазон лучше выбрать для новичка? 800-1000 рублей – в этой категории стоит подбирать себе паяльник.

Паяльник– это достаточно простое, удобное и эффективное устройство. Оно применяется для соединения деталей из пластика и металла. Его часто используют при пайке проводов, монтаже труб, лужении или выжигании. Оно незаменимо при соединении мелких деталей. Изделие широко применяется не только в быту, но и во многих промышленных отраслях. Это производства, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используют устройства с определенными характеристиками. Они выбираются с учетом вида пайки, применяемого припоя и соединяемых материалов.

Виды

Паяльникможно классифицировать по способу нагревания.

Нихромовые

Эти устройства выполнены с использованием нихромовой проволоки. Именно на нее подается напряжение для последующего выделения необходимого количество тепла. Ток может подаваться переменный либо постоянный. В наиболее простых типах нихромовых изделий спираль из проволоки наматывается на диэлектрический корпус. В нем установлен наконечник. Нихромовая спираль часто покрывается изолирующим материалом, чтобы снизить тепловые потери.

К плюсам подобного устройства относится низкая цена, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства имеются минусы: долгое нагревание, возможность перегорания спирали, что существенно снижает срок службы изделия. Тем не менее, подобные модели находят применение для небольших работ.

Керамические

Эти устройства выполнены с использованием керамических стержней. При подаче тока к контактам стержня происходит его нагревание.

К плюсам подобного устройства можно отнести долгий срок службы, отсутствие риска перегорания в случае интенсивного применения, довольно быстрое нагревание. Тем не менее, подобные модели требуют использования только родных жал, а сами стрежни, выполненные из керамики, не терпят воздействия ударов.

Индукционные

Индукционная катушка является нагревателем жала. К плюсам подобного устройства можно отнести автоматическое поддержание требуемой температуры пайки, отсутствие термодатчиков, сложных контролирующих микросхем. В то же время подобные устройства могут поддерживать лишь заданную температуру, вследствие чего для разных случаев будут нужны совершенно разные жала.

Импульсные

Эти устройства выполнены с применением высокочастотного трансформатора, а также частотного преобразователя.

К плюсам подобных устройств можно отнести весьма быстрое нагревание, удобство применения. Вместе с тем есть и минусы: подобные устройства не подойдут для длительных работ.

Конструктивно подобные устройства могут быть:

• Стержневыми . Они являются традиционными видами устройств. Изделия выполняются в форме стержня. Рукоятка имеет рабочую часть с жалом. Такие изделия хороши для выполнения работ с мелкими деталями.
• Пистолетные . Такие изделия широко используются при работах с электрическими проводами.

• Паяльные станции . Это наиболее сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;

— инфракрасными – работает посредством инфракрасного нагревания;

— термовоздушными – нагревание выполняется посредством нагревания воздушных масс;

— цифровыми — нагревание выполняется посредством понижения трансформаторного напряжения. Указанные устройства идеальны для выполнения точных работ, к примеру, при ремонте электрических плат.

Также эти устройства делятся на следующие группы:

• С непрерывным нагревом.
• С периодическим нагревом.
• Абразивные.
• Ультразвуковые.

Устройство паяльника

Медный стержень нагревается посредством нагревателя, выполненного из спирали из нихрома. Это может быть и специальная керамика, которая проводит ток. При использовании нихромового нагревателя в изделии мощность определяется сечением проволоки. Стержень является важной частью изделия, ведь именно этот конец соприкасается с расплавляемым материалом. Поэтому его часто именуют жалом.

Стержень устанавливается в металлической трубке. Для изолирования нагревающего элемента применяется обмотка из изоляционного материала. В качестве него может быть использована слюда либо стеклоткань. Нить из нихрома обматывается сверху. В держателе устройства просверливается канал, через который проводится электрический шнур. Именно через него подается ток для питания изделия. Держатель производится из термостойкого пластика или деревянного материала.

Принцип действия

Паяльникимеет довольно простой принцип работы. При включении устройства в электрическую сеть ток направляется на спираль, выполненную из нихрома. Благодаря значительному сопротивлению нихромового элемента выделяется большое количество тепла. Оно передается на стержень из меди. Стержень обычно нагревается до температуры в пределах 300-350 градусов по Цельсию. Жало устройства (стержень из меди) плавит припой, а также нагревает спаиваемые детали.

Другие виды устройств имеют схожий принцип действия:

• В импульсных паяльниках первоначально преобразователь повышает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник подключен к вторичной трансформаторной обмотке, что позволяет пропустить через него наибольшие токи и обеспечить мгновенное нагревание. Указанное нагревание осуществляется лишь в момент нажима на клавишу запуска, в остальное время происходит остывание;
• Индукционные устройства выполнены с применением катушки индуктора. Изделие снабжено наконечником, на него нанесено покрытие из ферромагнитов. Именно при помощи него образуется магнитное поле, обеспечивающее разогревание сердечника. При достижении требуемой температуры, нагревание прекращается. В случае же понижения температуры нагревание начинается вновь. Это вызвано ферромагнитными свойствами данного устройства.

Применение

Паяльникнаходит весьма широкое применение:

• Устройства небольшой мощности (до 40 Вт) применяются для пайки компонентов электроники с использованием припоев на оловянно-свинцовой основе.
• Паяльные устройства являются незаменимым устройством для электромехаников и электромонтажников.
• Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения деталей большой массы.
• Для работы с мелкими деталями в производствах, связанных с выпуском и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
• Паяльные устройства также применяются в различных производствах, мастерских и быту при проведении операций пайки. Чаще всего их используют для соединения электропроводов, трубопроводов и так далее.

Как выбрать

• Паяльник необходимо подбирать с учетом того, какие детали необходимо запаять. В большинстве случаев эти изделия используются для удлинения проводов, пайки разъемов антенн или несложных схем и так далее. Для указанных работ подойдет изделие мощностью в пределах 25-40 Вт. Подобные устройства выделяются невысокой ценой. Однако они имеют ограниченное применение.Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
• Для выполнения работ с массивными деталями, к примеру, пайки радиаторов, следует выбирать устройства мощностью в пределах 100-200 Вт. Для распайки резисторов рекомендуется использовать керамические устройства с мощностью 3-10 Вт с никелевым наконечником.
• При подборе также необходимо обратить внимание на форму и материал жала. Немалое значение будут иметь и габариты устройства. Устройство с прямым термостойким наконечником считается наиболее простым и универсальным. Жало рекомендуется выбирать из медного материала, ведь его легче чистить.
• Устройство для дома лучше подбирать со спиральным нагревателем. Варианты с нагревателем из керамики более капризны. К тому же они стоят на порядок больше.
• Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. В комплекте к ним должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.

Как не стоит использовать паяльник

• Если Вы кому-то дали в долг и этот человек не отдает его, то паяльник, конечно, может помочь. Однако лучше все-таки обойтись без него. В противном случае могут возникнуть проблемы с законом.
• Не стоит макать устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В итоге будет нужно отправиться в магазин за новой покупкой.
• Не стоит оставлять без внимания включенный паяльник. Имеется большой риск возникновения пожара.
