Правильная организация рабочего места обеспечивает рациональные движения работающего и сокращает до минимума затраты времени на отыскание и использование инструмента и материалов.

Передвижной стол используют при разборке, промывке и сборке различного электрооборудования. Он также служит транспортным средством для перевозки груза. Столешница облицована бумажно-слоистым пластиком с окантовкой из стального уголка. В нижней части стола имеется металлическая полка из стального листа толщиной 1,5 мм, предназначенная для складирования технологической оснастки и вспомогательных материалов. Стол установлен на колесе (с ободом из маслостойкой резины) с подшипниками качения. Это обеспечивает хорошую маневренность и не требует больших усилий на его передвижение

Верстак состоит из двух тумб, имеющих по пять ящиков, с ложементами, в которые укладывают слесарный и измерительный инструменты, приборы, запасные части, электроаппаратуру, крепежные детали и вспомогательные материалы; выдвижных ящиков на рамках, имеющих центральный запор; верхнего ящика тумбы и среднего ящика для документации, закрывающихся на верхний замок; столешницы; настольного распределительного щита с подведенными к нему переменным 380 В, снимаемым напряжением 6, 12, 24, 36, 127, 220 В и двух сигнализационных пультов для вызова электромонтера с 30 рабочих мест (30 точек); настольного шкафчика с запасными деталями и телефоном для связи с абонентами завода.

Шкаф-стеллаж предназначен для хранения крупных приспособлений и запасного инструмента, используемого при ремонте электрооборудования. В верхних отделениях хранятся различные материалы, необходимые для проведения ремонта. Каркас шкафа-стеллажа выкрашен серой эмалью.

Переносную сумку дежурный электромонтер использует для переноски инструмента и измерительной аппаратуры, приспособлений, мелких деталей для ремонта электрооборудования на участках цеха.

Конструкция стула-табурета предусматривает наиболее удобную рабочую позу: сиденье легко и быстро может быть поднято или опущено.

На рабочем месте должны находиться техническая и учетная документация, должностная инструкция, а также документация по безопасности и организации труда.

В техническую документацию входят: электрические схемы наиболее сложных станков, подъемно-транспортного оборудования, принципиальная электроэнергией, электрическая схема распределительных щитов и т.п.

Учетная документация отражает простои оборудования и работу электромонтера. Один из видов такой документации – эксплуатационный (оперативный) журнал.

В качестве обязательного документа на рабочем месте должна находиться инструкция по безопасности труда для цехового электромонтера, обслуживающего электроустановки напряжением до и выше 1000 В.

К документации по организации труда относят календарный график плановых осмотров, сменно-часовой график и карту организации труда дежурного электромонтера.

Рабочее место должно быть оформлено в соответствии с требованиями технической эстетики.

Рабочая одежда электромонтеров должна быть удобной, не стеснять движений при работе и состоять из куртки, брюк и берета (берет яркого цвета – красный, оранжевый или коричневый). Материал – костюмная ткань с капроновым волокном, гладкокрашеная, синего цвета. Электромонтер длительное время находится на ногах, его работа связана с повышенным напряжением внимания (в течение смены электромонтер среднем совершает до 740 различных трудовых действий), поэтому время на отдых должно составлять не менее 5% отработанного времени.

Введение

Производственный процесс

Виды производств:

1. Индивидуальное

2. Серийное

3. Массовое

Электромонтажный стол

Электромонтажный стол

Материалы и изделия

Кабели и провода служат для канализации (передачи и распределения) электрической энергии, а также для соединения различных элементов электроустановок. Кабели разделяются на силовые и контрольные.

Кабель состоит из одной или более изолированных токопроводящих жил, заключенных в герметичную (металлическую или неметаллическую) оболочку, поверх которой в зависимости от условий прокладки и эксплуатации могут быть броня и защитные покровы.

Основными элементами кабелей являются токопроводящие жилы, изоляция, оболочка, броня и наружные покровы. В зависимости от назначения и условий эксплуатации кабелей отдельные элементы в их конструкции могут отсутствовать. Токопроводящие жилы изготавливаются из алюминия и меди.

Проводниковая медь представляет собой очищенный от различных примесей металл красновато-оранжевого цвета с температурой плавления 1083 °С и температурным коэффициентом линейного расширения, равным 17- 10 6 1/°С. Медь обладает хорошими механическими свойствами и пластичностью, что позволяет получать из нее проволоку диаметром 0,03 ...0,01 мм, а также тонкие ленты. Проводниковая медь очень устойчива к атмосферной коррозии, чему способствует тонкий слой оксида, которым она покрывается на воздухе и который препятствует дальнейшему проникновению в нее кислорода.

Отечественная промышленность выпускает проводниковую мель шести марок с различной степенью чистоты. Примесями в меди являются висмут, сурьма, железо, свинец, олово, цинк, никель, фосфор, сера и кислород. Для изготовления проводниковых изделий (обмоточных и монтажных проводов и кабелей) применяют сорта проводниковой меди с содержанием примесей 0,05...0,1 %.

Проволока из меди маленького диаметра обладает большим разрушающим напряжением при растяжении и большим удельным электрическим сопротивлением. Для проводов очень малого диаметра (0,01 мм), предназначенных для работы при повышенных температурах (выше 300 °С) применяют проволоку, изготовленную из бескислородной меди, отличающейся наибольшей чистотой. Температурный коэффициент удельного сопротивления ТК=0,0043 1/°С для всех марок меди.

Алюминии является вторым после меди проводниковым материалом благодаря его сравнительна большой проводимости и стойкости к атмосферной коррозии. На воздухе алюминий очень быстро покрывается тонкой пленкой оксида, которая надежно защищает его от проникновения кислорода. В то же время эта пленка обладает значительным электрическим сопротивлением, поэтому в плохо зачищенных местах соединений алюминиевых проводов могут быть большие переходные сопротивления.

Для электрической изоляции жил кабеля применяют пропитанную кабельную бумагу, резину, пластмассу (поливинилхлорид, полиэтилен и др.).

Кабельная бумага является основным изоляционным материалом, применяемым в кабелях высокого напряжения. После намотки на кабель ее пропитывают электроизоляционным маслом.

Кабельную бумагу вырабатывают из сульфатной целлюлозы преимущественно жирного помола в целях обеспечения высокой механической прочности, а также большой плотности и малой пористости. Жидкое вещество (масло или маслоканифольный состав) разбивается бумагой при пропитке на тонкие пленки и каналы, повышая ее электрическую прочность. Кабельная бумага выпускается для изоляции жил силовых кабелей, рассчитанных на напряжения 35, 110 и 220 кВ.

Характерным свойством всех резин является их большая эластичность, т.е. способность сильно удлиняться при растяжении!

Полиэтилен - твердый непрозрачный материал белого или светло-серого цвета, несколько жирный на ощупь. Это термопластичный материал, поступающий на заводы в виде гранул. Изделия из полиэтилена получают методами литья под давлением.

Изоляция проводов и кабелей из облученного полиэтилена отличается повышен­ными нагревостойкостью (до 100 °С) и механической прочностью.

Поливинилхлорид представляет собой порошок белого цвета, из которого получают горячим прессованием или горячим выдавливанием механически прочные изделия (платы, трубы и др.), стойкие к воздействию минеральных масел, многих растворителей, щелочей и кислот. Горячим прессованием порошкообразного поливинилхлорида получают твердый, жесткий материал - винипласт в виде листов, пластин, труб и стержней, обладающих высокой механической прочностью и имеющих хорошие электроизоляционные свойства.

Оболочки кабелей могут быть свинцовыми, алюминиевыми, резиновыми, пластмассовыми. Они защищают изоляцию токопроводящих жил от воздействия света, влаги, химических веществ и других факторов окружающей среды, а также от механических повреждений.

В марках кабелей применяются следующие обозначения: оболочка - С (свинцовая), А (алюминиевая), Н (негорючая резина). В (поливинилхлоридная); защитное покрытие - Б (броня из лент).

Рис.3.1 Четырехжильный кабель

П (броня из плоских проволок); отсутствие наружного покрова - Г (голый), а также в них могут быть буквы, указывающие на наличие других элементов конструкций. Например, если марка начинается с буквы О, это указывает на наличие в кабеле отдельно освинцованных жил. Кабели с медными (алюминиевыми) жилами:

ВВГ (АВВГ) - с поливинилхлоридной изоляцией и оболочкой;

ПВГ (АГОГ) - с полиэтиленовой изоляцией и поливинилхлоридной оболочкой;

ВВБ (АВВБ) - с поливинилхлоридными изоляцией и оболочкой, бронированный стальными лентами с наружным покровом:

ПВБ (АПВБ) - с полиэтиленовой изоляцией и поливинилхлоридной оболочкой, бронированный стальными лентами с наружным покровом.

Провод представляет собой одну неизолированную жилу или одну и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации могут иметься неметаллическая оболочка и металлические или неметаллические защитные покровы.

Провода разделяются на изолированные и неизолированные, защищенные и незащищенные. Неизолированные (голые) провода, применяемые в основном для прокладки воздушных линий, могут быть алюминиевыми, сталеалюминевыми, медными, бронзовыми и стальными. Изолированные провода могут иметь только алю­миниевые и медные токопроводящие жилы. В качестве электрической изоляции жил проводов применяют резину и пластмассу.

Для защиты от механических воздействий, света и влаги провода покрывают оболочкой из резины, пластмассы или металлических лент с фальцованным швом:

Шнур состоит из двух или более изолированных гибких или особо гибких жил, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут иметься неметаллическая оболочка и защитные покровы. Шнуры отличаются от проводов гибкостью многопроволочных жил.

В маркировке проводов и шнуров первая буква А указывает Материал токопроводящей жилы - алюминий (отсутствие буквы А означает, что токопроводящая жила из меди). Вторая буква П обозначает провод, а третья - материал изоляции (Р - резина, В - поливинилхлорид, П - полиэтилен). В марках проводов и шнуров могут быть и другие буквы, например: О - оплетка, X - прокладка в трубах, П - плоский элемент с разделительным основанием, Ф - металлическая фальцованная оболочка, Г - гибкость и др.

Провода и кабели различают по числу и сечениям жил, а также номинальному напряжению. Число жил может быть от одной до четырех (контрольные кабели имеют от четырех до тридцати семи жил); а сечения от 0,75 до 600 мм 2 . Стандартными являются следующие сечения жил: 0,5; 0,75; 1; 1,5,2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625 и 800 мм 3 .

Провода изготавливают на напряжения 380, 660 и 3000 В переменного тока, кабели - на все стандартные напряжения до 110 кВ.

МОНТАЖ ЭЛЕТРОПРОВОДОК

Прозвонка кабеля.

Для правильного подключения кабелей контакта электрических машин приборов и аппаратов проводят их прозвонку. Простейшая прозвонка выполняется с помощью ламп и батареи, т.е. жилы одного кабеля произвольно маркируют и к первой из них подключаются провод от батареи, затем присоединяют к лампе проводник и к ним поочередно касаются жил на другом конце кабеля. Если при касании лампа загорается, значит это жила к которой присоединен провод от батарейки. Для маркировки жил силовых кабелей используют отрезки виниловых трубок, или специальные оконцеватели на которых несмываемыми чернилами делают надписи

Схема прозвонки кабелей: а, б – с помощью лампы; в – с помощью телефонных трубок; г – с использованием специального трансформатора

Введение

Производственный процесс - это совокупность действий направленная на изготовления готовой продукции.

Виды производств:

1. Индивидуальное - это производство, где выпуск готовой продукции производиться в единицах, работает специалисты универсалы.

2. Серийное - это производство, где выпуск готовой продукции производится серией и партиями.

3. Массовое - это производство, где выпуск готовой продукции производится в большом количестве.

Организация рабочего места электромонтажника.

Рабочее место электромонтажника - это участок производственной площади цеха, мастерской закрепленной за данным студентом, предназначенный для выполнения определенной работы и оснащённый в соответствии с характером этой работы оборудованием, инструментами и материалами.

Рациональная организация рабочего места - это организация рабочего места, при которой при наименьшей затрате сил и средств труда обеспечиваются безопасные условия труда, достигается наивысшая производительность и высокое качество продукции.

Рабочее место оборудуется электромонтажным столом, на котором раскладывают необходимые для работы инструменты, приспособления, материалы

Электромонтажный стол - является основным видом оборудования рабочего места выполнения ручных работ и представляет собой специальный стол, на котором выполняются работы.

Электромонтажный стол

I. Общие требования охраны труда

1.1 К выполнению электромонтажных работ род руководством

преподавателя, мастера допускаются студенты, прошедшие инструктаж по охране труда, мед, осмотр и не имеющие противопоказаний по состоянию здоровья

1.2 Студенты должны соблюдать правило поведения, установленные режимы труда и отдыха.

1.3 При выполнении электромонтажных работ возможно воздействие на работающих следующих опасных и вредных производственных факторов

¾ поражение электрическим током при прикосновении к оголенным проводам и при работе с приборами, находящимся под напряжением;

¾ травмирование рук при использовании неисправного инструмента;

¾ пайка деталей, проводов с использованием оловянно - свинцовых припоев.

1.4 При выполнении электромонтажных работ должна использоваться следующая спецодежда и индивидуальные средства защиты: халат хлопчатобумажный, берет, диэлектрические перчатки, диэлектрический коврик, указатель напряжения и инструмент с изолированными ручками.

1.5 В помещении для выполнения электромонтажных работ должна быть аптечка с набором необходимых медикаментов и перевязочных средств.

1.6 Студенты обязаны соблюдать правила пожарной безопасности, знать места расположения первичных средств пожаротушения. В помещении для выполнения электромонтажных работ должен быть огнетушитель и ящик с песком.

1.7 При несчастном случае пострадавший или очевидец несчастного случая обязан немедленно сообщить преподавателю, мастеру, который сообщает об этом администрации колледжа. При неисправности оборудования, инструмента прекратить работу и сообщить об этом преподавателю, мастеру.

1.8 В процессе работы соблюдать правила ношения спецодежды, пользования индивидуальными и коллективными средствами защиты, соблюдать правила гигиены, содержать в чистоте рабочее место.

1.9. Студенты, допустившие невыполнение или нарушение инструкции по охране труда, привлекаются к ответственности, и со всеми студентами проводится внеплановый инструктаж по охране труда.

II. Требования охраны труда перед началом работы.

2.1 Надеть спецодежду, волосы тщательно заправить под берет.

2.2 Проверить состояние и исправность оборудования и инструмента.

2.3 Подготовить необходимые для работы материалы, приспособления и разложить на свои места, убрать со стола всё лишнее.

2.4 Подготовить к работе средства индивидуальной защиты, убедиться в их исправности.

2.5 При пайке деталей и проводов с использованием оловянно - свинцовых припоев включить вытяжную вентиляцию.

III.Требование охраны труда во время работы.

3.1 Запрещается подавать на рабочие столы студентов напряжение выше 42В переменного и 110В постоянного тока.

3.2 Собирать электрические схемы, производить в них переключения необходимо только при отсутствии напряжения. Источник тока подключать в последнюю очередь.

3.3 Электрические схемы собирать так, чтобы провода не прекращались, не были натянуты и не скручивались петлями.

3.4 При пайке использовать в качестве флюса только канифоль, кислотой пользоваться запрещается.

3.5 Собранную электрическую схему включать под напряжением только после проверки её преподавателем, мастером.

3.6 При работе с электрическими приборами и машинами следить, чтобы руки, одежда и волосы не касались вращающихся деталей и оголенных проводов

3.7 Не проверять наличие напряжения прикосновением пальцев, использовать для этого указатель напряжения.

3.8 Не оставлять без надзора не выключенные электрические устройства.

3.9 Строго выполнять инструкцию во охране труда при электропаянии.

IV. Требования охраны труда в аварийных ситуациях.

4.1 При обнаружении поврежденной электропроводки, неисправности оборудования, приборов немедленно отключить питание и сообщить об этом преподавателю.

4.2 При загорании электрооборудования немедленно выключить рубильник и приступить к тушению очага возгорания углекислотным, порошковым огнетушителем или песком.

4.3 При получении травмы оказать первую помощь пострадавшему, при необходимости отправить его в ближайшее лечебное учреждение и сообщить об этом администрации колледжа.

V. Требования охраны труда по окончании работы.

5.1 Отключить электрическую схему тока.

5.2 Привести в порядок рабочее место, сдать на хранение оборудование и инструмент.

5.3 Провести влажную уборку помещения и выключить вытяжную вентиляцию. Снять спецодежду и тщательно вымыть руки с мылом.

Правильная организация рабочего места обеспечивает рациональные движения работающего и сокращает до минимума затраты времени на отыскание и использование инструмента и материалов.
Передвижной стол 1 используют при разборке, промывке и сборке различного электрооборудования. Он также служит транспортным средством для перевозки груза. Столешница облицована бумажно-слоистым пластиком с окантовкой из стального уголка. В нижней части стола имеется металлическая полка из стального листа толщиной 1,5 мм, предназначенная для складирования технологической оснастки и вспомогательных материалов. Стол установлен на колеса (с ободом из маслостойкой резины) с подшипниками качения. Это обеспечивает хорошую маневренность и не требует больших усилий на его передвижение.
Верстак 2 состоит из двух тумб, имеющих по пять ящиков с ложементами, в которые укладывают слесарный и измерительный инструменты, приборы, запасные части, электроаппаратуру, крепежные детали и вспомогательные материалы; выдвижных ящиков на рамках, имеющих центральный запор; верхнего ящика тумбы и среднего ящика для документации, закрывающихся на верхний замок; столешницы; настольного распределительного щита с подведенным к нему переменным напряжением 380 В, снимаемым напряжением 6, 12, 24, 36, 127, 220 В и двух сигнализационных пультов для вызова электромонтера с 30 рабочих мест (30 точек); настольного шкафчика с запасными деталями и телефоном для связи с абонентами завода.

Рабочее место дежурного электромонтера: 7 - передвижной стол; 2- верстак; 3 - шкаф-стеллаж; 4- стол-табуретка

Шкаф-стеллаж 3 предназначен для хранения крупных приспособлений и запасного инструмента, используемого при ремонте электрооборудования. В верхних отделениях хранятся различные материалы, необходимые для проведения ремонта. Каркас шкафа- стеллажа выкрашен серой эмалью.
Переносную сумку дежурный электромонтер использует для переноски инструмента и измерительной аппаратуры, приспособлений, мелких деталей для ремонта электрооборудования на участках цеха.
Конструкция стула-табурета 4 позволяет предусматривать наиболее удобную рабочую позу: сиденье легко и быстро может быть поднято или опущено.
На рабочем месте должна находиться техническая и учетная документация, должностная инструкция, а также документация по безопасности и организации труда.
В техническую документацию входят электрические схемы наиболее сложных станков, подъемно-транспортного оборудования, принципиальная электрическая схема питания цеха (участка) электроэнергией, электрическая схема распределительных щитов и т. п.
Учетная документация отражает простои оборудования и работу электромонтера. Одна из видов такой документации - эксплуатационный (оперативный) журнал.
В качестве обязательного документа на рабочем месте должна находиться инструкция по безопасности труда для цехового электромонтера, обслуживающего электроустановки напряжением до и выше 1000 В.
К документации по организации труда относят календарный график плановых осмотров, сменно-часовой график и карту организации труда дежурного электромонтера.
Рабочее место должно быть оформлено в соответствии с требованиями технической эстетики.
Рабочая одежда электромонтеров должна быть удобной, не стеснять движений при работе и состоять из куртки, брюк и берета (берет яркого цвета - красный, оранжевый или коричневый). Материал - костюмная ткань с капроновым волокном, гладкокрашеная, синего цвета. На верхнем кармане куртки должна быть эмблема службы Главного энергетика.
Электромонтер длительное время находится на ногах, его работа связана с повышенным напряжением внимания (в течение смены электромонтер в среднем совершает до 740 различных трудовых действий), поэтому время на отдых должно составлять не менее 5 % отработанного времени.

К работам на трансформаторных подстанциях и в распределительных пунктах предъявляются повышенные требования в безопасности труда. Еще до назначения на самостоятельную работу электромонтеру необходимо пройти обучение безопасным методам труда, вводный инструктаж по безопасности труда, первичный инструктаж на рабочем месте, первичную проверку знаний ПТБ, ПТЭ, и инструкций в объеме необходимом для данной профессии, дублирование в течении нескольких смен под руководством опытного наставника. И только после прохождения всех ступеней подготовки электромонтер может приступить к самостоятельной работе.

В процессе работы электромонтер по обслуживанию трансформаторных подстанций и распределительных пунктов должен проходить повторные инструктажи (не реже 1 раза в месяц), специальную подготовку (не реже 1 раза в месяц), контрольную противоаварийную тренировку (не реже 1 раза в 3 месяца), контрольную противопожарную тренировку (не реже 1 раза в пол года), периодическую проверку знаний ПТБ, ПТЭ, правил пожарной безопасности и инструкций (1 раз в год), а также медицинский осмотр - 1 раз в 2 года.

Большое значение придается экипировке. Это специальная одежда и обувь, защитная каска, противогаз, защитная маска или очки, а в случае необходимости - предохранительный монтерский пояс. Особый разговор об инструментах. Они должны быть исправны и находиться на своих местах.

Инструмент с изолирующими рукоятками в процессе эксплуатации подвергается периодическим электрическим испытаниям. Защитные средства должны быть испытаны и иметь штамп с указанием срока годности. Электромонтеру необходимо помнить, что от исправности приборов и инструментов, спецодежды и приспособлений зависит его жизнь.

Мастерская участка - это постоянное рабочее место электромонтера. Здесь нужно соблюдать порядок, всему должно быть свое место. Перед началом работы необходимо убрать лишние предметы, отрегулировать местное освещение так, чтобы рабочая зона была достаточно освещена, но, при этом, свет не слепил глаза.

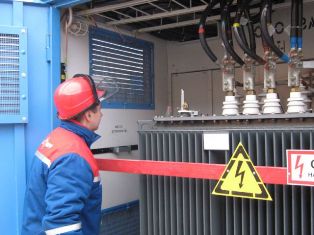

Основная работа, которая проводится на трансформаторной подстанции - это , периодические и внеочередные осмотры. Большинство работ по профилактическому обслуживанию и ремонту трансформаторных подстанций и распределительных пунктов осуществляется с отключением электрооборудования.

Эти работы требуют тщательно подготовки рабочего места, при которой должны быть выполнены организационные и технические мероприятия, направленные на безопасное выполнение работ. Для этого мастер оформляет наряд с назначением ответственных лиц за безопасное выполнение работ. В зависимости от , опыта, опыта электроустановки и сложности схемы электромонтер может быть назначен в качестве допускающего, производителя работ или члена бригады.

Допускающий или производитель работ получив от мастера наряд или устное распоряжение знаками бригаду с содержанием работы, в зависимости от которой подбираются необходимые спецодежда, защитные средства, инструменты, приспособления и материалы. Подготовив все необходимое бригада отправляется к месту проведения работ.

По прибытию на место бригада получает разрешение на подготовку рабочего места и на допуск от дежурного. Ни в коем случае нельзя давать такое разрешение заранее. Разрешение на подготовку рабочего места и на допуск оформляется в наряде. Подготовку рабочего места производит допускающий совместно с производителем работ.

Снимать и устанавливать предохранители следует при снятом напряжении, но если обстоятельства не позволяют сделать это, то необходимо воспользоваться изолирующими клещами, штангой с применением перчаток и защитных очков. После того, как коммутационная аппаратура отключена необходимо принять меры, препятствующие ее самопроизвольному включению, т. е. выключатели нагрузки, ручные приводы в отключенном состоянии запираются на замок.

Итак, напряжение снято и можно приступать к работе? Нет. Необходимо проверить исправность с помощью специальных приборов или токоведущих частей заведомо находящихся под напряжением, а затем с помощью него еще раз убедиться в отсутствии напряжения.

В электроустановках напряжением более 1000 В использовать указатель напряжения необходимо в диэлектрических перчатках. В электроустановках свыше 1000 В проверять отсутствие напряжения разрешается одному работнику из дежурного или оперативно-дежурного персонала с , а в электроустановках до 1000 В с 3 группой. Здесь для проверки отсутствия напряжения можно использовать двухполюсный указатель фазного и линейного напряжения.

Электроустановка заземляется путем включения заземляющих ножей или установкой переносных заземлений. Их сначала присоединяют к заземляющему устройству, а затем, после проверки отсутствия напряжения, устанавливают на токоведущие части.

В электроустановках свыше 1000 В заземления устанавливаются двумя работниками - одним с 4 группой по электробезопасности из числа оперативного персонала, другим с 3 группой по электробезопасности. Применение диэлектрических перчаток и изолирующей штанги обязательно! Зажимы переносных заземлений следует закреплять при помощи штанги или непосредственно руками в диэлектрических перчатках.

На подготовленных рабочих местах вывешиваются . Оставшиеся под напряжением токоведущие части ограждаются и вывешиваются плакаты "Стой. Напряжение".

Итак, подготовка рабочего места окончена. Первичный допуск бригады по нарядам и распоряжениям должен проводится непосредственно здесь же на рабочем месте. При этом допускающий обязан проверить соответствие состава бригады указанному в наряде по именным удостоверениям, доказать бригаде отсутствие напряжения, показом заземлений или проверкой отсутствием напряжения и последующим прикосновением рукой к токоведущим частям если заземления не видны с рабочего места, провести целевой инструктаж производителю работ, наблюдающему и членам бригады, предусматривающий указания по безопасному выполнению конкретной работы.

Производитель работ со своей стороны также должен провести целевой инструктаж членам бригады. Без проведения целевого инструктажа и регистрации его в наряде при первичном допуске допуск к работе запрещается. Допуск оформляется допускающим и производителем работ в наряде с указанием даты и времени. После допуска надзор за соблюдением бригадой требований безопасности возлагается на производителя работ. Он должен вести контроль за бригадой, находится, по возможности, на участке рабочего места, где ведется наиболее опасная работа.

После полного окончания работы по наряду производитель работ должен удалить бригаду с рабочего места, совместно с допускающим снять установленные ограждения, плакаты, заземления. Полное окончание работ оформляется в наряде. После этого, следует сообщить работнику, выдавшему разрешение на подготовку рабочего места и на допуск о полном окончании работы для возможности включения электроустановки.

Включение электроустановки производит лицо из числа оперативного и оперативно-ремонтного персонала, входящего в сосав бригады. Это может быть допускающий или производитель работ. После этого необходимо прибыть в диспетчерскую и сдать наряд, а по окончании рабочего дня привести в порядок мастерскую и спецодежду.

План работы:

2. Профессия электрик
3. Рабочее место электрика

5. Средства защиты, предназначенные для обеспечения электробезопасности.
6. Плакаты и знаки безопасности.
7. Основные нормативные акты, устанавливающие требования электробезопасности для работы в электроустановках.
8. Группы по электробезопасности электротехнического персонала и условия их присвоения.

9. Периодичность и порядок проверки знаний у электротехнического персонала.
10.Заключение.

1.Краткая характеристика отрасли производства.
Жилищно-коммунальное хозяйство (ЖКХ) - сфера деятельности, направленная на обслуживание городских многоквартирных домов.
ЖКХ подразумевает:

Водопровод- прокладка и ремонт водопроводных труб, водозабор очистка и доставка воды в многоквартирные дома и на промышленные объекты, в т.ч. для последующего подогрева для нужд горячего водоснабжения и отопления.
Канализация - отведение сточных вод
Теплоснабжение - обеспечение поставки жителям горячей воды и тепла, обеспечение работы котельных и ТЭЦ . Нарушение работы может вызвать топливно-энергетический кризис.
Капитальный ремонт зданий
Текущий ремонт внутренних общедомовых инженерных коммуникаций и систем (здания)
Сбор, вывоз и утилизация мусора
Текущая уборка мест общего пользования.
Содержание придомовых территорий (благоустройство)
Электроснабжение .

Жилищный фонд Российской Федерации составляет более 30% всего воспроизводимого недвижимого имущества страны, который насчитывает 2,85 млрд кв. метров общей площади, в том числе: муниципальный жилищный фонд - 642,5 млн кв. м или 22,5%, государственный - 199,2 млн кв. м или 7,0%, частный - 1980,0 млн кв. м или 69,4%, общественный - 1,5 млн кв. м или 0,1%, смешанной формы собственности - 29,6 млн кв. м или 1,0%. Площадь ветхого и аварийного жилья в целом по стране составляет 91 млн кв. м. На сегодняшний день износ инженерных сетей в ЖКХ России составляет 50%, а канализации - 30%. На дотации в сфере ЖКХ государство тратит в настоящее время 10% ВВП.
Количество предприятий ЖКХ - более 52 тысяч, численность работающих в них - свыше 4,2 миллионов человек, среднегодовой объем производства порядка составляет порядка 6% от ВВП. Стоимость основных фондов составляет 14% от общей стоимости основных фондов Российской Федерации. Система жилищно-коммунального хозяйства России находится в стадии реформирования. Власти выделяют четыре направления реализации реформы: перевод коммунальной отрасли на рыночные отношения; привлечение частного бизнеса (и частных инвестиций), стимулирование конкуренции, повышение качества коммунальных услуг; модернизация всего комплекса жилищно-коммунального хозяйства. Стоимость реформы оценивают в 3 триллиона рублей.
Преимущества отрасли : востребованность услуг, огромный объем рынка.
Проблемы отрасли: изношенность коммунальной инфраструктуры, отсутствие реальной конкуренции, регулирование со стороны государства.

Основные профессии рабочих: плотник, электрик, сварщик, слесарь-сантехник, маляр, уборщик (производственных помещений, лестничных клеток, территороии) и т.д.

Я рассмотрела профессию электрик, рабочее место, требования допуска к работе, основные вредные и опасные факторы, влияющие на электрика, средства защиты для работы по профессии согласно ГОСТу.
2. Профессия электрик
Электрик - специалист, работающий в области электротехники, занимающийся монтажом, эксплуатацией или ремонтом электрооборудования. Обязательно специальное образование. Деятельность связана с постоянным риском, внимательностью и знанием способов защиты от поражения электрическим током, способов оказания первой помощи пострадавшим от действия электрического тока. Требуются специальное образование, периодическая переподготовка и контроль навыков для обеспечения безопасности при работе.
Электрик - это специалист, который собирает, налаживает и ремонтирует электрооборудование, электросети и системы. Это востребованная техническая профессия. Должность электрика существует практически в каждой компании, заводе, фабрике, ведь без электричества и электрических приборов не обойтись. Электрик может работать как в помещении , так и на открытом воздухе, на высоте, в составе бригады или в одиночку, в зависимости от выполняемой работы.
Обязанности электрика:
- прокладывание кабелей силового питания, электропроводки;
- подключение электрооборудования;
- расчет необходимого размера кабелей для силового питания оборудования;
- составление плана размещения силового питания и электропроводки;
- участие в профилактическом и текущем ремонте электрического оборудования;
- осуществление монтажных и других работ при реконструкции и внедрении нового электрического оборудования;
- произведение монтажа вторичных цепей (управление, защита, сигнализация , измерение);
- прокладка кабелей и проводов в каналах, коробках и лотках;
- спрессовывание наконечников и приваривание их к жилам кабелей и проводов;
- монтаж соединительных муфт, кабелей и сети заземления ;
- установка изоляторов, разметка мест установки и установка приборов защиты и управления;
- прозванивание смонтированных схем и измерение сопротивления изоляции;
- подготовка приборов и аппаратов к включению и наладке;
- ремонт и поиск неисправностей при замыкании проводки.
Основная задача электрика – организация бесперебойного снабжения электроэнергией поме щений , улиц, производственных процессов. Электрик – специалист широкого направления: он может заниматься электроснабжением объектов, ремонтом бытовых электроприборов, промышленного электрооборудования, заменой электрической проводки, обеспечением освещения на улицах.
Требования к профессии: (общие требования, навыки, личные и психологические качества, квалификация), это важные аспекты, т.к рассматриваемая специальность относится к особо опасным работам на производстве.
Должен знать основы электротехники, прикладную механику, основы электроники и автоматики.
Личные качества
Электрик – рискованная профессия, поскольку приходится иметь дело с высоким напряжением. Поэтому профессия электрика требует наличия таких качеств как внимательность, осторожность, бдительность, сосредоточенность, аккуратность, ответственность.
Образование
Электрик должен иметь среднее специальное образование, навыки работы с различными видами специальных приборов и инструментов.
Медицинские ограничения
Заболевания опорно-двигательного аппарата. Для отдельных специальностей - болезни сердца, легких, сосудов, глаз, нервной системы.В зависимости от условий и тяжести труда по ряду специальностей допустимы обучение и труд при наличии некоторых сердечных заболеваний (без расстройства кровообращения), гипертонической болезни п ервой и второй степени, близорукости малой и средней степени.

Квалификация электриков

Уровень квалификации электрика определяется полученным образованием, опытом работы и выражается в виде разряда и группы допуска. Всего существует шесть разрядов и пять групп допуска электромонтеров. Разряд отражает степень знаний электрика, а группа допуска определяет степень сложности и опасности работы, которая может быть ему доверена.
Помимо знаний в области электротехники и электрики электромонтеры обязательно должны обладать навыками оказания первой помощи при поражении электрическим током. Базовое образование электромонтера дает окончание соответсвующей специальности в профессиональных училищах. Дальнейшее повышение квалификации происходит в ходе наработки опыта и прохождения курсов переподготовки.
Места работы
Должность электрика есть на любом предприятии.
Уровень заработной платы электрика зависит от места работы, его специализации. Профессия электрика имеет возможности карьерного роста до позиции бригадира. Электрик также может организовать собственное дело, подрабатывать частным образом.

3. Рабочее место электрика
Для выполнения электромонтажных работ необходимы специальное рабочее место и набор электромонтажных инструментов.
Рабочее место электрика должно быть оборудовано специальным столом с диэлектрическим покрытием из пластика, на полу должен лежать диэлектрический (резиновый) коврик. На этом рабочем месте размещается специальная электрическая розетка с напряжением 42 В и подставка для паяльника и инструментов, на которой могут располагаться ванночки для припоя и флюса (рис. 1). Возможны различные конструкции подставок.
В набор электромонтажных инструментов входят (рис. 2): монтажный нож или приспособление для снятия изоляции; плоскогубцы с узкими губками или пинцет для удержания концов проводников в нужном положении; кусачки-бокорезы; плоские и крестообразные отвертки; круглогубцы; изоляционная лента; крепежные изделия (болты, гайки, шайбы).
Кроме того, на рабочем месте электрика могут располагаться и другие инструменты и приспособления: небольшие слесарные тиски, молоток, кернер, набор мелких сверл (диаметром 1-4 мм), надфили, напильники, наждачная бумага, коловорот или ручная дрель, электроизмерительные приборы, шило, устройство для крепления электрических схем, светильник местного освещения и др.

Рис. 1. Подставка для паяльника и электромонтажных инструментов на рабочем месте электрика

Рис. 2. Электромонтажные инструменты : 1 - монтажный нож; 2- приспособление для снятия изоляции; 3 - плоскогубцы; 4 - кусачки-бокорезы; 5- круглогубцы; 6-отвертки; 7-изоляционная лента; 8 - крепежные изделия

4. Опасные и вредные производственные факторы, связанные с использованием электрической энергии.

Факторами опасного и вредного воздействия на человека, связанными с использованием электрической энергии, являются:
протекание электрического тока через организм человека;
воздействие электрической дуги;
воздействие биологически активного электрического поля;
воздействие биологически активного магнитного поля;
воздействие электростатического поля;
воздействие электромагнитного излучения (ЭМИ).
Биологически активными являются электрические и магнитные поля, напряженность которых превышает предельно допустимые уровни (ПДУ) – гигиенические нормативы условий труда.
Опасные и вредные последствия для человека от воздействия электрического тока, электрической дуги, электрического и магнитного полей, электростатического поля и ЭМИ проявляются в виде электротравм, механических повреждений и профессиональных заболеваний. Степень воздействия зависит от экспозиции фактора, в том числе: рода и величины напряжения и тока, частоты электрического тока, пути тока через тело человека, продолжительности воздействия электрического тока или электрического и магнитного полей на организм человека, условий внешней среды.
Экспозиция - количественная характеристика интенсивности и продолжительности действия вредного фактора.
Электротравмы: локальные поражения тканей (металлизация кожи, электрические знаки и ожоги) и органов (резкие сокращения мышц, фибриляция сердца, электроофтальмия, электролиз крови) являются результатом воздействия электрического тока или электрической дуги на человека.
По степени воздействия на организм человека различаются четыре стадии:
I – слабые, судорожные сокращения мышц;
II – судорожные сокращения мышц, потеря сознания;
III - потеря сознания, нарушение сердечной и дыхательной деятельности;
IV – клиническая смерть, т.е. отсутствие дыхания и кровообращения.
Механические повреждения, явившиеся следствием воздействия вредных факторов, связанных с использованием электрической энергии (падение с высоты, ушибы), также могут быть отнесены к электротравмам. Кроме того, электрический ток вызывает непроизвольное сокращение мышц (судороги), которое затрудняет освобождение человека от контакта с токоведущими частями.
Профессиональные заболевания проявляются, как правило, в нарушениях функционального состояния нервной и сердечно-сосудистой систем. У людей, работающих в зоне воздействия электрического и магнитного полей, электростатического поля, электромагнитных полей радиочастот, появляются раздражительность, головная боль, нарушение сна, снижение аппетита, нарушение репродуктивной функции и др. Следствием воздействия вредных факторов могут явиться болезни глаз или лейкемия (белокровие).

5. Средства защиты, предназначенные для обеспечения электробезопасности .

и т.д.................
