Безопасное использование печного и газового оборудования возможно лишь при своевременном отведении продуктов горения и непрерывном воздухообмене внутри помещений. Эту и некоторые другие функции выполняют дымовые трубы самого различного вида: от изящных украшений загородных вилл до гигантских монстров – непременных атрибутов промзон.

Принцип естественной тяги

Отток продуктов сгорания газа от котлов, колонок и печей производится через вентиляционные и дымовые трубы посредством естественной тяги. Тяга обеспечивается при разнице температур на улице и в доме. Чем выше вентканал или дымовая труба и чем больше разница температур, тем интенсивнее тянет дымоход. Поэтому лучше всего естественная вентиляция работает на первых этажах многоэтажных домов и в холодное время года.

Температура продуктов сгорания над работающей плитой около 200 градусов. Температура воздуха в вентиляционных и дымовых трубах не более 25 градусов и поэтому тяга очень слаба. Летом, когда температура на улице выше, чем в помещениях, тяга может «опрокинуться», то есть из вентиляции засасывается воздух в квартиры.

В большой степени эффективная работа системы зависит от периодичности проверок дымовых и вентиляционных каналов.

Причины снижения тяги:

• загрязнение внутренних стенок каналов;
• шероховатости, сужения стенок;
• увеличение диаметра канала;
• подсос воздуха.

Значительная часть энергии двигающегося по каналу воздуха тратится на сопротивление трению о стенки, при поворотах и уменьшении диаметра канала. Показатель потери напора зависит от кладки дымового или вентиляционного канала, его длины и состояния. При наличии выступов, наростов пыли и шероховатостей сопротивление повышается. Поэтому своевременное обследование и чистка вентиляционных и дымовых каналов усиливает тягу.

В каналах большого диаметра даже при идеальном соблюдении правил безопасной эксплуатации дымовых и вентиляционных труб тяга понижена, так как продукты сгорания быстрее охлаждаются.

При подсосах воздуха в канале тоже падает тяга, так как температура воздуха в канале понижается, а его объем увеличивается. Поэтому все лючки для обслуживания труб необходимо держать закрытыми.

Тяга в дымоходах в период работы котла или печи составляет около 14 Па. В вентиляционных каналах она намного ниже. Влияет на тягу открывание форточек в квартирах, направление и сила ветра, и даже расположение соседних домов. Вентиляционные и дымовые трубы не должны располагаться в зоне ветрового подпора. Это пространство ниже линии, ведущей от наивысшей точки самого близкого здания к горизонту под углом 45 градусов.

Конструкция вентиляционных труб и дымоходов

Согласно правилам эксплуатации дымовых и вентиляционных труб, они обустраиваются внутри дома для сохранения температуры отводимого воздуха. Можно устраивать вентиляционные и дымовые каналы и снаружи, тогда они нуждаются в утеплении.

Кладка вентиляционных и дымовых каналов состоит из глиняного кирпича или термостойкого бетона (асбестоцемента). Толщина кирпичной кладки от 12 см, бетонной стенки вентиляционного или дымового канала – более 6 см. В СНиП указано, что вентиляционные и дымовые каналы устраиваются только вертикально, без переходов и горизонтальных участков.

Устройство кармана (отверстия) для чистки дымохода

В основании дымохода оставляются отверстия для чистки и карман глубиной 25 см. Отверстия прикрываются дверками и облицовываются кирпичом, установленным на ребро. Кладка выполняется на раствор глины. В асбестоцементных трубах оставляют для чистки листок.

Карман необходим для того, чтобы при разрушении кладки осколки кирпича не перекрывали входное отверстие, падая чуть ниже. В кармане скапливается и весь мусор, попадающий в дымоход. Если не предусмотреть карман, мусор постепенно будет уменьшать сечение дымохода и ухудшать тягу.

Неподходящие материалы для устройства дымовых и вентиляционных каналов:

• шлакобетон;
• силикатный, дырочный, щелевой кирпич;
• крупнозернистые материалы.

Хотя силикатный кирпич и хорошо противостоит высоким температурам, он разрушается углекислотой и влажными парами. Если никаких других материалов нет, СНиП требует устройства в вентиляционном и дымовом канале внутренней облицовки из красного кирпича толщиной 13 см.

Дымоходы могут быть:

• насадными (из вставленных друг в друга асбестоцементных труб);
• цельными (из кирпича).

Насадные трубы отличаются гладкими внутренними стенками, их опирают на камины или печи с мощными (не тоньше 1\2 кирпича) стенками. Если труба тяжела, на перекрытии печи устанавливается железобетонная плита и уже на нее крепится труба.

Асбестоцементные насадные трубы значительно легче кирпичных, их не нужно разбирать при капремонте, они быстро устанавливаются.

Кирпичная дымовая труба требует особого фундамента, который закладывается на глубину, превышающую глубину промерзания почвы.

При возведении малоэтажных строений применяют сборные дымоходы, которые встраиваются в стену или формируют стояк. Стенки дымоходов выполняются из термостойкого бетона.

В местах прохождения дымоходом крыши необходимо оставить отверстие шириной от 13 см. Соединение дымохода с крышей прикрывается фартуком из нержавеющего металла.

Дымоход может иметь наклон до 30 градусов со смещением в сторону не более 100 см. Такие отрезки должны быть одного сечения, равного сечению вертикальных отрезков с гладкими стенками.

Оголовки дымоходов из кирпича прикрывают на 20 см штукатуркой для защиты от осадков. На дымоходы не устанавливаются дефлекторы и зонты.

Дымоходы газифицируемых зданий

Вентиляционные и дымовые каналы газифицируемых помещений должны подниматься над плоской кровлей на 50 см и более. На скатной крыше на 50 см и более над ребром или на высоту ребра при расстоянии от ребра до дымохода 1,5 – 3 метра.

Высота дымовых труб газифицируемых помещений должна равняться высоте вытяжных каналов.

К системе вентиляционных и дымовых каналов в газифицированном помещении отопительное оборудование подключается через металлические переходники. Длина вертикального переходника должна быть от 50 см. Если высота помещения менее 2 м 70 см и используется стабилизация тяги, можно укоротить вертикальный переходник до 25 см. Общая протяженность горизонтальных переходников может быть до 3 м в новых или до 6 м в уже функционирующих зданиях.

Разрешен уклон в сторону котла от 0,01. Трубы необходимо крепить жестко без вероятности провисания. Колена трубы вставляются друг в друга по ходу дыма и перекрываются на 1\2 диаметра дымохода.

Металлический переходник плотно крепится к дымоходу, не выступая за стенки канала.

Если труба выполнена из металлического листа, необходимо обработать его жаропрочным лаком.

Трубу крепят к дымоходу, оставляя карман 25 см и лючок для контроля, также как и при сооружении печного дымохода. Если прибор не оборудован стабилизатором тяги, требуется сооружение заслонки с перфорацией 15 мм, через которые печь проветривается в период простоя.

При переоборудовании старых дымоходов от печей для газового оборудования часто наблюдается плохая тяга. Печи топятся более продолжительное время и температура продуктов сгорания значительно выше, нежели при работе газового котла, поэтому разряжения воздуха от горения газа недостаточно.

Требования к дымоходам

Эксплуатация дымоходов

Правила безопасной эксплуатации дымовых и вентиляционных труб требуют периодической чистки и проверки. Без чистки длительно эксплуатирующийся дымоход становится потенциальным источником пожара или отравления жильцов. Необходимость чистки вентиляционных и дымовых каналов определяют плановые проверки.

Дымоход, сложенный из кирпича или составленный из асбестоцементных труб через некоторое время теряет свой вид и хуже работает. На внутренних стенках скапливается копоть и сажа, уменьшается просвет дымохода и снижается тяга. Но есть и другая опасность: продукты сгорания могут воспламениться. Вещества, выделяемые сажей, разрушают материал трубы и швы кладки. Снижается герметичность дымохода, топливо сгорает не полностью, ухудшается тяга.

Только периодические проверки дымовых и вентиляционных каналов помогут избежать опасных ситуаций.

Если отопительное оборудование используется каждый день, периодичность проверки и чистки вентиляционных и дымовых каналов составляет 8 недель. Если печь растапливается от случая к случаю, контролировать состояние дымохода нужно дважды в год: осенью перед началом отопительного сезона и весной.

Проверка дымоходов

Обследование дымовых и вентиляционных каналов проводится в следующих случаях:

1. при переводе печей на газовое топливо;
2. при подключении в дымоходы газовых котлов;
3. при необходимости диагностики состояния дымохода и плохой тяге.

Цель проверки вентиляционных и дымовых каналов:

• соответствие материалов кладки дымового или вентиляционного канала и устройство требованиям СНиП;
• наличие засорений;
• наличие тяги;
• плотность стенок дымохода;
• состояние и наличие перегородок, отделяющих прилегающие конструкции здания;
• состояние оголовка и его расположение относительно кровли, зданий и деревьев.

Ход проверки вентиляционных и дымовых каналов:

• Чтобы определить заторы в дымоходе сверху в него опускают груз в форме сферы, весом 3 кг и размером до 10 см. Если груз беспрепятственно проходит, канал чист;
• Чтобы определить обособленность и плотность каналов используется метод задымления. В окошко для чистки вкладывают горящую паклю, смоченную в бензине или пучок соломы, при горении обильно выделяющий дым. Сверху выходное отверстие дымохода плотно прикрывают. Если в близлежащих комнатах или каналах появляется запах дыма, значит стенки канала не плотны;
• Чистоту стенок канала осматривают, опуская в дымоход электрическую лампочку до 500 Вт мощностью. Одновременно определяется и плотность стенок. Если в прилегающих каналах свет есть, значит, существуют щели.

На основании результатов проверки вентиляционных и дымовых каналов проводится чистка. Она может быть:

• механической;
• химической.

Механическая чистка осуществляется щетками и ершиками из металлической проволоки. Под тяжестью груза они спускаются на тросах в дымоход и соскребают со стенок все отложения. Некоторые трубы (например, керамические) чистить сложно – они могут треснуть.

Химическая чистка более безопасна. В топке сжигается «полено трубочист», которое выжигает копоть на стенках дымохода. Материал пропитывается химическим составом, разлагающим сажу и копоть. Но химическая чистка не справляется с толстыми отложениями, поэтому ее используют как вспомогательную или профилактическую.

Промышленные дымовые трубы

Назначение промышленных дымовых и вентиляционных труб не только в отводе продуктов сгорания, но и в поддержании горения в агрегатах котельной. В недалеком прошлом большинство промышленных дымовых и вентиляционных труб изготавливались из кирпичной кладки. Сегодня на ее смену все чаще устанавливают металлические трубы с термоизоляцией. Высота сооружения может достигать 60 метров.

По правилам безопасной эксплуатации дымовых и вентиляционных труб они нуждаются в периодических очистках. Профилактику проводят по окончанию сезона отопления. А чтобы исключить аварии назначаются плановые проверки вентиляционных и дымовых каналов.

Проектируют дымовые и вентиляционные трубы для промышленности с учетом каждого конкретного предприятия, так как задача сооружения всегда уникальна.

При проектировании учитывают экологические нормы скорости рассеивания дыма и предельные концентрации дымов.

Виды промышленных дымовых труб:

• Металлические самонесущие . Самые дешевые, выполняются из металла с термоизоляцией. Очень тяжелы. Могут быть одноствольными или многоствольными;
• Ферменные самонесущие . Представляют собой фермовую колонну с теплоизолированными газоходами. На одну ферму крепят 1 – 6 стволов. Сама ферма выполняется из трубного проката;

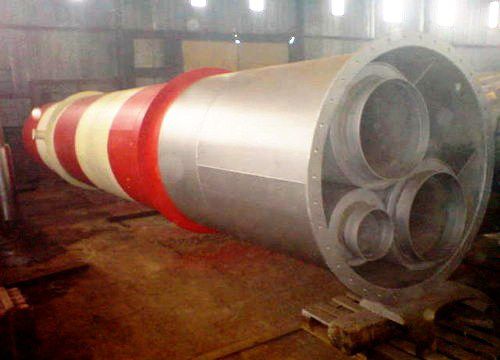

• Металлические колонные . Одна мощная «оболочка», в которой спрятано 1 – 5 стволов. Максимальная высота 60 м, диаметр до 3,5 метров;
• На растяжках . Одноствольная труба из металла, которая крепится растяжками. Чаще всего устанавливаются на промышленных предприятиях. Производится методом вальцевания. Такая труба прослужит не более 15 лет даже при соблюдении всех правил эксплуатации вентиляционных и дымовых труб;
• Фасадные . Наиболее экономичный вариант, не нуждается в фундаменте и несущей конструкции. Крепится к фасаду, часто такой вид труб используется в пристроенных или встроенных зданиях котельных.

Диаметр труб может быть от 0,2 до 1,5 метров, а высота 8 – 60 метров. Газоотводящих каналов может быть несколько.

В зависимости от условий промышленные дымоходы могут оборудоваться:

• молниеприемником;
• оградительным освещением;
• лестницами и площадками для обслуживания.

Если устанавливается промышленная дымовая вентиляционная труба прямоугольного сечения, очень важно правильное соотношение сторон. Наилучшим считается 1:1,5 со сточенными внутренними углами.

Правила эксплуатации дымовых и вентиляционных труб требуют установки их только на специальные самонесущие фундаменты.

И в завершении видеоролик о том, как демонтируют промышленные дымовые трубы.

Для того чтобы ваш котел правильно и долговременно служил вам, нужно вовремя заниматься чисткой не только дымохода, но и газовых каналов.

Пожарные требования к процессу очистки

Строительные нормы и правила следующим образом регламентируют процесс очистки дымоходов и вентиляционных каналов:

1. В первую очередь очистка проводится перед началом сезона отопления. Это касается тех дымоходов, которые работают сезонно.
2. Процесс очистки для комбинированных и кирпичных дымоходов должен производиться не менее 1 раза в квартал.
3. Что касается асбестоцементных дымоходов и каналов из жаростойкого бетона, то их рекомендуемые сроки регулярной очистки – 1 раз в год.

Первичная проверка включает в себя:

• Проверку на грамотное использование всех материалов дымохода, согласно соответствующим требованиям.
• Обнаружение засорений в каналах.
• Исследование перегородок, обеспечивающих защиту горючим конструкциям.
• Расстояние от вентиляционных и дымовых каналов и соответствие его норме.
• Исправную работу и расположение оголовка.
• Тщательное измерение тяги.

Повторная проверка производится по следующим пунктам.

1) Вентиляция и дымоход исследуется на наличие засорений, а при выявлении таковых – их плотность и тяга.
2) Послеремонтная проверка в первый раз после соответствующих работ проводится специалистами служб совместно с эксплуатационной компанией. Полученные результаты заносятся в специальный акт.
3) В том случае если дымоход или вентиляционный канал признается ненадлежащим к эксплуатации, проверяющий эксперт должен уведомить об этом владельца в письменной форме.
4) В частных домах, где установлен дымоход СНИП, возможна самостоятельная очистка каналов и непосредственно дымохода при получении документа о пройденном инструктаже.
5) Если эксплуатационная организация многоквартирного дома планирует начать какие-либо ремонтные работы, касающиеся дымоходов и вентиляции, она должна предварительно известить жильцов о данных мерах. Естественно, после проведения всех этих работ, система подвергается тщательной проверке.

Требования к помещениям, в которых размещаются газовые приборы

Каждый дымоход должен соответствовать определенным нормам, которые подразделяются по типу помещений.

• СНиП 31-01-2003 – положения о жилых домах многоквартирного типа
• СНиП 41-01-2003 –общая информация о системах вентиляции, отопления и кондиционирования
• СНиП 42-01-2002 – инструкции о газораспределительных системах
• СП 31-106-2002 – положения о проектировании и строительстве жилых одноквартирных домов
• СП 42-101-2003 – нормы строительных и проектировочных работ в системе газораспределения различных вводов труб

В общих чертах, можно выделить несколько положений, о которых говорится в данных постановлениях.

1. Высота потолков в помещении, в котором планируется установка и размещение газового водонагревателя, а также дымохода, должна быть не менее 2-х метров. Объем данной площади не должен составлять менее 7,5 кубических метра для одного прибора, а также не менее 13,5 кубических метра – для двух.
2. Помещение должно быть оснащено качественным вентиляционным каналом. Также стоит продумать расположение решетки или определенного прохода между полом и дверью.
3. В помещениях, которые имеют установленную стандартную вытяжку, компенсация удаляемого воздуха происходит за счет того, который проникает снаружи и из других комнат.
4. В ванной комнате, а также различных помещениях подсобного характера двери обязательно должны открываться наружу.
5. Также в ванной категорически запрещен монтаж розеток и выключателей.

Требования, регламентирующие деятельность дымоходов.

Монтажные работы, связанные с обогревающим оборудованием различного типа, должны выполняться строго в соответствии с правилами установки дымохода.

• Важно соблюдать правильные значения дымохода, отвечающего стандартам и требованиям установленного оборудования. Это важно, так как определяет дальнейшую работу устройства.
• Процесс установки должен проводиться в соответствии со всеми нормами пожарной безопасности специалистами своего дела.
• Лучше всего следовать рекомендациям производителя.
• Диаметр канала конструкции стоит выбирать таким же или больше, исходя из параметров самого дымохода.
• Согласно НПБ-98, скорость проточного воздуха должна составлять в канале примерно 15-20 метров в секунду.

Основные правила

В зависимости от того, в каких условиях планируется использовать дымоход, он может быть различной конструкции. При этом качество изготовления данной конструкции и используемого материала напрямую влияет на работу дымохода и ее эффективность. Монтаж подобных изделий проводится согласно требованиям руководства ДБН В.2.5-20-2001 и СНиП 2.04.05-91. В нем описываются основные принципы использования и установки дымоходов, а также отображены требования пожарной безопасности.

• СНиП 41-01-2003 – основные положения о кондиционировании, вентиляции и отоплении
• НПБ 252-98 – аппараты, перерабатывающие различные виды топлива для выработки тепла и их испытания
• ГОСТ 9817-95 – технические условия работы с отопительным оборудованием
• ВДПО – технические работы и правила ремонта дымовых каналов и печей

Дымоходы СНИП должны полностью удовлетворять заявленным требованиям. После окончания проверки и ввода в эксплуатацию данное устройство получает специальный акт о проведенной проверке.

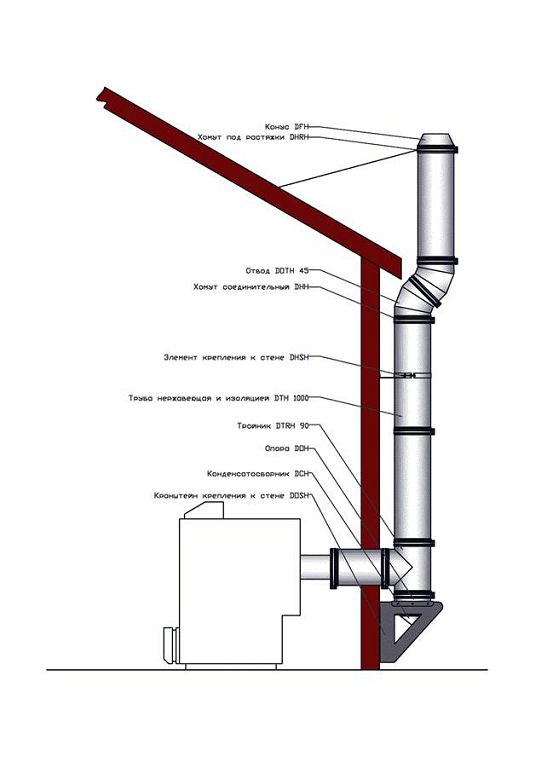

Правила монтажных работ

1. Должен осуществляться свободных вывод отработанных газов из помещения.
2. К каждому прибору должен быть подключен собственный дымоход.
3. Диаметр дымохода не должен быть менее выхода трубы оборудования.
4. Толщина труб должна составлять минимум 0,5 мм. Материалом считается легированная сталь с повышенной стойкостью к коррозии.
5. Чтобы осуществлять легкий доступ к очистке дымохода, нужно предусмотреть карманы глубиной 25 см.
6. Дымовые каналы по своим конструктивным особенностям не должны иметь более 3 поворотов, а радиус не может составлять показатель, меньший диаметра трубы.
7. Минимальная высота дымовой трубы должна составлять 5 метров. Это оптимальная величина, обеспечивающая правильную тягу.
8. Расстояние над крышей здания должно составлять:

• На плоской кровле – до 500 мм.
• В случае если труба расположена менее чем на 1,5 м от конька – до 500 мм.
• В случае если конструкция находится на 1,5-3 м от конька – не менее оси конька.

Установка всех элементов отопительной системы происходит снизу вверх. Монтаж нескольких труб производится путем ввода одной в другую. Чтобы увеличить герметичность, используются подходящие герметики, способные выдерживать высокий уровень температур. Соединительные места должны быть закреплены при помощи хомутов. Чтобы исключить прогибание конструкции, нужно тщательно соединять все элементы к кронштейнам.

Исходя из правил устройства дымоходов, можно сделать вывод о том, что дымовые каналы размещаются внутри тех стен, которые изготовлены из негорючих материалов. В том случае если такие конструкции отсутствуют, принято использовать коронные и насадные трубы. Говоря о теплоизоляции, стоит отметить, что этому вопросу стоить уделить особое внимание. Части дымохода, которые проходят через необогреваемые помещения, а также расположенные снаружи здания, важно оснастить соответствующей теплоизоляцией для предотвращения образования конденсата.

Следуя требованиям, можно устанавливать следующие варианты дымоходов.

1. Модульного типа. При этом запрещается:

1) Растапливать котел горючими жидкостями

2) Использовать дрова большего размера, чем топка

3) Сушить одежду и другие предметы на элементах дымохода

4) Выжигать сажу

5) Использовать устройство несоответствующим способом

6) Тушить огонь в топке водой

7) Использовать хлор для соединений

Заниматься проверкой дымохода должны исключительно специалисты. Это стоит производить не менее двух раз на протяжении активного отопительного периода для уверенности в верной работе своего дымохода.

1. При подключении к дымоходу двух котлов сечение трубы определяется путем их совместной работы.
2. К общим дымоходам разрешается подсоединять различные газовые приборы не бытового назначения.
3. Установку дымоотводящих труб можно провести через одну, соблюдая все проверенные расчеты.
4. Возможен выброс продуктов отработки газов сразу для нескольких приборов. При этом должен производиться расчет на каждом уровне.
5. Сечение дымохода определяется, исходя из работы всех эксплуатируемых приборов.

Именно поэтому все дымоходы, которые отвечают СНИП, работают долговременно и качественно, а также отвечают законодательным требованиям.

Соединительные элементы

Монтаж данных конструкций требует использования сварочной техники. Контроль над их работой регламентируется СНиП 3.05.03.85 5. Основные положения:

1. Соединение газовых водонагревателей, а также других газовых приборов происходит с помощью труб, материалов для которых является кровельная сталь.
2. Общий размер всех соединенных элементов не должен превышать 3 метров для новых построек и не более 6 метров – для уже существующих.
3. Уклон используемой трубы дымохода к отопительной технике должен составлять от 0,01.
4. 3 изгиба допускается при монтаже дымоотводящих труб. При этом радиус изгиба не должен быть меньше диаметра трубы.
5. Стыковка труб должна быть плотной и надежной, а вхождение одной в другую составлять – не менее половины от диаметра.
6. Говоря о трубах, выполненных из черного железа, стоит отметить, что они нуждаются в дополнительной покраске огнестойким лаком.

Если работа вашей системы отопления и дымоходов в частности не соответствует вышеперечисленным требованиям к эксплуатации, вы рискуете быть отключенными от газоснабжения контролирующими органами.

Есть несколько причин, которые ведут к ремонту дымоходов и вентиляции:

Естественный износ каналов – любой материал рано или поздно изнашивается и возникает необходимость замены на более современный и долговечный.

Искусственные причины – начинаются от банального человеческого фактора, когда например, неправильно собрана труба и в монтаже допущены существенные ошибки, а так же использовались некачественные материалы или неправильная эксплуатация дымохода и вентиляционного канала.

Вне зависимости от причин, которые привели к неисправности канала, мы рекомендуем следующий алгоритм действий:

Видео-обследование канала

Данную услугу вы можете заказать у нас на странице обследования дымохода .

Или предоставить видео и фото материал. Данная процедура необходима для выявления нарушения внутри канала, там могут находиться посторонние предметы, штыри или другие острые предметы, которые могут препятствовать ремонту и дальнейшему функционированию дымохода или вентиляционного канала

Выбор технологи ремонта. Варианты

Гильзование дымовыми трубами из нержавеющей стали . Гильзовка канала без полного демонтажа, ремонтные работы по замене тех частей трубы, которые вышли из строя. Благодаря собственному производству мы можем изготовить любые диаметры и формы трубы, в кратчайшие сроки. Для гильзования нержавеющей трубой необходимо подобрать сечение трубы в соответствии с размером канала. Это может быть круглая труба, эллипс или прямоугольного сечения (короб). Устанавливать трубу возможно как сверху, опуская в канал, так и снизу.

Наши специалисты по монтажу предложат наиболее выгодный способ ремонта канала с минимальной площадью демонтажа.

Футерование полимерным рукавом ФуранФлекс . Ремонт дымохода и вентиляционного канала возможно без разлома стен и демонтажа. С помощью технологии FuranFlex (Фуранфлекс) ремонт и восстановление дымохода производиться за 1 день. Гарантия на материал Фуранфлекс 30 лет. Принцип восстановления канала прост, Фуранфлекс единый цельный чулок, который опускается в существующий канал и под воздействием пара принимает форму канала. С потерей сечения 2-3 мм, но благодаря абсолютной газоплотности и гладкой поверхности скорость выхода газов увеличивается. Более подробно о технологии восстановления каналов без разлома стен вы можете узнать на странице

Каналов

Дымовые каналы (трубы) должны обеспечивать полный отвод продуктов сгорания в атмосферу от отопительных печей и аппаратов на твердом топливе, а также от бытовых газовых аппаратов и газифицированных печей с целью предотвращения распространения продуктов сгорания в помещения, в которых они установлены и эксплуатируются.

Строительство и монтаж дымовых каналов (труб) должны проводиться согласно проектной документации , разработанной в соответствии с требованиями СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование», СНиП 2.04.08-87 «Газоснабжение», СНиП 3.03.01-87 «Правила производства и приемки работ. Каменные конструкции», «Правила безопасности в газовом хозяйстве», «Правила технической эксплуатации и требований труда в газовом хозяйстве РСФСР», «Руководящего технического материала. Каналы газоотводные для бытовых газовых аппаратов. Требования безопасности». РТМ 204 РСФСР 3.38-81.

Строительство и монтаж вентиляционных каналов должны проводиться согласно проектной документации, разработанной в соответствии с требованиями СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование», СНиП 2.08.01-89 «Жилые здания» и СНиП 3.03.01-87 «Правила производства и приемки работы. Каменные конструкции».

Возведение дымовых и вентиляционных каналов допускается при наличии проектных материалов и соблюдения требований строительных норм и правил.

Размещение дымовых и вентиляционных каналов в отапливаемых зданиях следует осуществлять с учетом требований пожарной безопасности , а также удобства их монтажа, ремонта, обслуживания и эксплуатации.

Удаление воздуха из отапливаемых помещений должны обеспечивать системы вентиляции с естественным побуждением, а свободное удаление продуктов горения от печей и аппаратов – дымовые каналы (трубы).

Конструкция решеток, устанавливаемых на вентиляционных каналах естественных систем вентиляции должна быть такой, чтобы ячейки решетки были всегда открытыми.

Дымовые и вентиляционные каналы целесообразно выполнять вертикальными без уступов.

Проходное сечение канала для отвода продуктов сгорания газа от прибора должно быть оптимальным, обеспечивающим полный отвод и минимальное охлаждение продуктов сгорания. Во всех случаях площадь проходного сечения канала должна быть не менее площади патрубка газового прибора присоединяемого к дымоходу .

Внутренние размеры дымовых труб, обеспечивающие требуемое сечение, в зависимости от тепловой мощности печи или аппарата принимаются, мм, не менее:

140*140 – при тепловой мощности до 3,5 к Вт;

140*200 – при тепловой мощности от 3,5 до 5,2 кВт;

140*270 – при тепловой мощности от 5,2 до 7 кВт.

Площадь сечения круглых каналов должна быть не менее площади указанных прямоугольных каналов.

При возведении каналов из сплошного керамического кирпича толщина стенок выполняется не менее 120 мм. Внутренние поверхности кирпичной кладки не оштукатуриваются, но при кладке тщательно очищаются от излишков раствора швабрением.

Дымовые вентиляционные каналы заводского изготовления в виде коренных труб выполняются из жаростойкого бетона с толщиной стенок 60 мм и более.

Дымовые каналы в несгораемых внутренних или наружных стенах допускается выполнять совместно с вентиляционными каналами. При этом они должны быть разделены по всей высоте герметичными перегородками из глиняного кирпича толщиной не менее 120 мм.

Для очистки от сажистых отложений в основаниях дымовых каналов и труб выполняются карманы глубиной 250 мм.

Высоту дымовых труб, считая от колосниковой решетки до устья, следует выполнять не менее 5 м. Высота вытяжных дымовых каналов, расположенных рядом с дымовыми трубами, должна быть равной высоте этих труб.

Возвышение дымовых труб над кровлей следует принимать:

не менее 2000 мм над плоской и совмещенной кровлей;

не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;

не ниже конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;

не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении дымовой трубы от конька на расстоянии более 3 м.

Возвышение дымовых труб на 500 мм необходимо предусматривать:

выше верхней точки здания, пристроенного к отапливаемому зданию;

выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.

Оголовок дымовой трубы следует защищать от атмосферных осадков.

Установка над трубой зонтов и дефлекторов запрещается.

Проверка и очистка дымоходов и вентканалов.

Проверка и очистка дымовых и вентиляционных каналов должны проводится в установленные сроки, в полном объеме и методами, предусмотренными требованиями настоящих правил производства работ ремонта печей и дымовых каналов.

Проверка каналов производится при приеме в эксплуатацию вновь построенных печей, дымоходов (первичная проверка) и в процессе эксплуатации печей, дымоходов (периодическая проверка).

Согласно требований «Правил безопасности в газовом хозяйстве» п. 3.88 вентиляционные и дымоотводящие системы должны проходить периодические проверки:

перед отопительным сезоном – дымоходы сезонно работающих газовых приборов и аппаратов;

не реже 1 раза в 3 мес. – дымоходы кирпичные;

не реже 1 раза в 12 мес. – дымоходы асбестоцементные, гончарные, из специальных блоков жаростойкого бетона, а также вентиляционные каналы.

При осмотре дымовых каналов проверяют:

соответствие материала канала требованиям настоящих правил

толщину стенок канала

соответствие принятого сечения канала тепловой мощности печи или аппарата

порядок присоединения печей и аппаратов к дымовому каналу

Конструктивное исполнение и размеры разделок и отступок

Способы защиты сгораемых конструкций от возгорания

Наличие устройств для чистки каналов, уводов, канала и лючка

Материал и толщину тепловой изоляции каналов

Исправность оголовка и возвышение его относительно крыши и зоны ветрового подпора

Защиту оголовка от атмосферных осадков

Отсутствие засорения в каналах

Плотность и обособленность каналов

Наличие необходимой тяги, значение которой установлено в нормативных документах

При осмотре вентиляционных каналов следует проверить:

Соответствие их устройства и использованных материалов требованиям строительных норм и правил

Соответствие размеров вентиляционных каналов требованиям проектных организаций и материалов

Отсутствие засорений в каналах

Наличие тяги в каналах

Соответствие расхода воздуха, удаляемого через вентиляционные каналы, требованиям норм

В дымовых каналах при периодической проверке выявляются состояние внутренних стенок и наличие сажистых и смолистых отложений, а также проверяют принятые решения которые приведены в п. 4. В вентиляционных каналах проверяют наличие пыли, пуха, паутины в каналах, а так же другие решения, приведенные в п. 5.

Результаты проверок оформляются актами первичного и периодического обследования.

Дымовые трубы по устройству и местоположению подразделяются:

• на стенные дымовые трубы — устраиваются внутри капитальных кирпичных стен
• коренные дымовые трубы — выкладываются в виде отдельно стоящего кирпичного стояка
• насадные дымовые трубы — устанавливаются непосредственно на печах

Если в помещении капитальные каменные стены, то устройство внутренних стеновых дымовых труб наиболее удобно и экономично, так как они не требуют дополнительных стройматериалов и выкладываются одновременно со стенами.

Основные требования

Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Так как при одновременной топке двух печей печь на нижнем этаже, с более сильной тягой, будет перебивать верхнюю, препятствуя свободному выходу дыма из неё.

Разрешается использовать общий дымоход для двух печей, установленных на одном этаже, при условии устройства рассечки в виде поперечной стены между дымоходами на высоте не менее 75 см. При этом минимальный размер сечения общего канала дымоходов должен быть — не менее 1х0,5 кирпича.

В домах с печным отоплением не допускаются:
а) устройство вытяжной вентиляции с искусственным побуждением, не компенсированной притоком с искусственным побуждением
б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах

Дымоходы следует располагать во внутренних стенах здания. Прокладка их в наружных стенах менее экономична и создает трудности при эксплуатации. Проходя через дымоходы в наружной стене, газы отдают часть теплоты неотапливаемому помещению, а в атмосфере из-за низкой температуры атмосферного воздуха газы чрезмерно охлаждаются, что ухудшает тягу. При этом из газов выделяются смолистые вещества, которые проникают сквозь кладку и осаждаются на внешней конструкции дома.

В случае вынужденного расположения стояка дымохода в наружной стене стенка дымохода должна быть утолщена. Утолщение стены выполняется в виде пилястр (квадратных или прямоугольных выступов на стене).

Минимальная толщина кладки между дымоходом и наружной поверхностью стены принимается в зависимости от расчетной температуры наружного воздух:

• при t=-20°С и выше — 38 см (в 1,5 кирпича)
• от t=-20°С до t=-30°С — 51 см (в 2 кирпича)
• от t=-30°С и ниже — 65 см (в 2,5 кирпича)

Для кладки фундаментов печей, очагов и дымовых труб используют те же материалы, что и для фундаментов дома, для основной кладки печей, очагов, дымовых труб и каналов в стенах — кирпич глиняный обыкновенный (полнотелый).

Если стены выложены из силикатного кирпича, шлакоблоков и т.п., участки с дымовыми каналами следует выкладывать из обычного (полнотелого) глиняного красного кирпича.

Дымовые трубы (каналы) или дымоходы для печей

Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:

• не менее 500 мм — над плоской кровлей
• не менее 500 мм — над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета
• не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3м от конька или парапета
• не ниже линии, проведенной от конька вниз под углом 10 к горизонту, — при расположении дымовой трубы от конька на расстоянии более 3 м

Допускается присоединять к одной трубе две печи, расположенные в одной квартире на одном этаже. Такое размещение может быть допущено в исключительных случаях при условии утепления стены с наружной стороны путем утолщения кладки или её защиты теплоизоляционными несгораемыми материалами (способ утепления должен быть предусмотрен проектом).

Тогда расстояние между наружной поверхностью стен и ближайшей внутренней поверхностью канала принимаем не менее 640 мм (2,5 кирпича). При соединении труб следует предусматривать рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения труб.

При расположении дымохода в середине помещения стенки выкладывают толщиной в 1/2 кирпича, а при расположении у холодной наружной стены здания — в целый кирпич. Толщину стенок дымовых труб или дымовых каналов в месте примыкания их к металлическим или железобетонным балкам следует принимать 130 мм.

Толщина стенок каналов во внутренних каменных стенах, а также толщина перегородок (рассечек) между дымовыми и вентиляционными каналами должны составлять не менее 120 мм. Печи, как правило, следует размещать у внутренних стен и перегородок из негорючих материалов, предусматривая использование их для размещения дымовых каналов.

Дымовые каналы допускается размещать в наружных стенах из негорючих материалов, утепленных, при необходимости, с наружной стороны для исключения конденсации влаги из отводимых газов.

При отсутствии стен, в которых могут быть размещены дымовые каналы, для отвода дыма следует применять насадные или коренные дымовые трубы. Дымовые трубы следует выполнять вертикальными без уступов из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм, предусматривая в их основаниях карманы глубиной 250 мм с отверстиями для очистки, закрываемые дверками.

Внутренние поверхности дымоходов должны быть более гладкими без подтеков раствора в швах и небрежно уложенного кирпича. Дымоход должен быть без наклонов и поворотов.
Допускается принимать отклонения круглых дымовых труб под углом до 30° к вертикали, с относом не более 1 м. Наклонные участки должны быть гладкими, постоянного сечения, площадью не менее площади поперечного сечения вертикальных участков.

Опыт свидетельствует, что поперечное сечение дымовой трубы составляет от 1/10 до 1/12, а в более благоприятных случаях до 1/15 размера топочного отверстия в свету. Во всех случаях сечение дымохода (если к одной трубе присоединены две печи) должно быть не меньше 14х27 см.

Кирпичные дымовые трубы

Площадь сечения прямоугольных дымовых труб (дымовых каналов) в зависимости от тепловой мощности печи согласно СНиП 2.01.01-82 следует принимать, не менее:

• 140х140 мм — при тепловой мощности печи до 3,5 кВт
• 140х200 мм — при тепловой мощности печи от 3,5 кВт до 5,2 кВт
• 140х270 мм — при тепловой мощности печи от 5,2 кВт до 7 кВт

Площади сечения каналов в кирпичных дымовых трубах должны быть кратными ширине кирпича. Устья кирпичных дымовых труб на высоту 0,2 м следует защищать от атмосферных осадков. Устройство зонтов, дефлекторов и других насадок на дымовых кирпичных трубах не допускается.

Круглые асбоцементные, керамические или металлические дымовые трубы

Площадь сечения круглых дымовых каналов должна быть не менее площади указанных прямоугольных каналов. Металлические дымовые трубы необходимо удалять от сгораемых конструкций крыши на 700 мм. При этом в пределах чердака трубы изолируют слоем асбеста толщиной не менее 3 мм и оштукатуривают по сетке цементным раствором, а в местах прохода через сгораемую кровлю дополнительно оборудуют особыми устройствами в виде песочниц.

Отводы дымовых круглых труб и расположенных рядом с ними вентиляционных каналов в стенах выполняют с уклоном не менее 60° к горизонту и заложением (относом) не более 1 м. Для присоединения печей к дымовым трубам допускается предусматривать патрубки длиной не более 0,4 м при условии:
а) расстояние от верха патрубка до потолка из горючих материалов должно быть не менее 0,5 м при отсутствии защиты потолка от возгорания и не менее 0,4 м — при наличии защиты;
б) расстояние от низа патрубка до пола из горючих или трудногорючих материалов должно быть не менее 0,14 м.

Патрубки следует принимать из негорючих материалов, обеспечивая предел огнестойкости 0,75 час. и более. Часто возникает дымление печи от задувания устья трубы сильным ветром. Для предотвращения этого явления необходимо проверить состояние ветрозащитного устройства (дефлектора) над оголовком дымовой трубы, а при отсутствии прибора — установить его.

Варианты дефлекторов см.на рис.

Дымовые трубы на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями. Из соображений пожарной безопасности на оголовок устанавливают искроуловитель в виде колпака с глухой крышкой и проволочной сеткой по бокам с размером ячейки не более 3 мм.

Следует знать, что флюгеры и дефлекторы можно устанавливать на круглых трубах для печей, работающих на твердом топливе. При сжигании газа их устанавливать НЕЛЬЗЯ, так как на них конденсируются водяные пары. Это может вызвать образование наледей.

Для газифицированных печей на оголовках круглых труб устанавливают зонты упрощенной конструкции. Если стены трубы впоследствии штукатурят или утепляют асбоцементными плитами, то допустимо выкладывать оголовок толщиной в 1/2 кирпича.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально.

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Вентиляционные каналы

Толщина стенок каналов в наружных стенах зданий принимается с учетом расчетной температуры наружного воздуха. Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб.

Размеры отступок (разделок) у печей и дымовых каналов.

Отступка (разделка) — это воздушное пространство между наружной поверхностью печи, дымовой трубы или дымового канала, с одной стороны, и сгораемой стеной, перегородкой или другой конструкцией здания — с другой стороны. Оставляют воздушный промежуток (отступку) на всю высоту печи или дымовой трубы.

При устройстве разделок в перекрытиях следует обеспечивать независимую осадку печей и труб. Опирание разделок на конструктивные элементы перекрытия не допускается. Высота разделки должна быть больше толщины перекрытия на величину возможной осадки здания и на 70 мм выше слоя сгораемой засыпки.

Горизонтальные разделки в плоскости перекрытия следует выполнять одновременно с основной кладкой.

Зазоры между перекрытием и разделкой должны быть заполнены глиняным раствором с примесью асбеста.

Для стен или перегородок, выполненных из горючих и трудногорючих материалов следует принимать отступку в соответствии с таблицей 1 (см.ниже), а для печей заводского изготовления следует принимать по документации завода-изготовителя.

Размеры отступок (разделок) печей и каналов с учетом толщины стенки печи следует принимать равными:

a) 500 мм — до конструкций зданий из горючих материалов;
b) 380 мм — до стены или перегородки из негорючих материалов, примыкающих под углом к фронту печи и защищенных от возгорания от пола до уровня на 250 мм выше верха топочной дверки:

• штукатуркой по металлической сетке — толщиной 25 мм
• или металлическим листом по асбестовому картону — толщиной 8 мм.

Размеры разделок следует принимать в соответствии с обязательными требованиями к «отступкам» приведенным в таблице 1:

Таблица 1. Размеры разделок по СНиП 2.01.01-82

Толщина стенки печи, мм	Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм
	Отступка	не защищенной от возгорания	защищенной от возгорания
120	Открытая	260	200
120	Закрытая	320	260
65	Открытая	320	260
65	Закрытая	500	380
Примечания: 1. Для стен с пределом огнестойкости 1 час. и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется. 2. В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее 1 час. 3. Защиту потолка, пола, стен и перегородок — следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует. В стенах, закрывающих отступку, следует предусматривать отверстия над полом и вверху с решетками площадью живого сечения каждая не менее 150 см2.

Пол в закрытой отступке следует предусматривать из негорючих материалов и располагать на 70 мм выше пола помещения.

Расстояние между верхом перекрытия печи, выполненного из трех рядов кирпича следует принимать:

с потолком из горючих или трудногорючих материалов, защищенным штукатуркой по стальной сетке или стальным листом по асбестовому картону толщиной 10 мм:

• 250 мм — для печей с периодической топкой
• 700 мм — для печей длительного горения

а при незащищенном потолке:

• 350 мм — для печей с периодической топкой
• 1000 мм — для печей длительного горения

Для печей, имеющих перекрытие из двух рядов кирпича, указанные расстояния следует увеличивать в 1,5 раза. Расстояние между верхом металлической печи и перекрытием следует принимать:

• с теплоизолированным перекрытием и защищенным потолком — 800 мм
• с нетеплоизолированным перекрытием и незащищенным потолком — 1200 мм

Вертикальные разделки печей и труб, установленных в проемах сгораемых перегородок выполняются на всю высоту печи или трубы.

п/п	Печные устройства	Сгораемые конструкции
		Не защищенные от возгорания	Защищенные от возгорания
1	2	3	4
	Отопительные печи периодического действия с продолжительностью топки:
1	— до 3 час	380	250
2	— более 3 час	510	380
3	Печи, отапливаемые газом, с расходом более 2 м3/час	380	250
4	Отопительные печи длительного горения. Квартирные кухонные плиты, работающие на твердом топливе. Газовые водонагреватели квартирного типа	250	250
5	Комбинированные кухонные плиты со встроенными котлами и отдельные котлы квартирного типа	380	250
Примечание: Металлические дымовые трубы прокладывать через сгораемые перекрытия НЕ ДОПУСКАЕТСЯ .

В стенах закрытого пространства над печью следует предусматривать на разном уровне два отверстия с решетками, имеющими площадь живого сечения каждая не менее 150 см2. Отступка оставляется открытой или заделывается с обеих сторон кирпичом или другими несгораемыми материалами.

Боковые стенки закрытой камеры отступки перевязывать с основной кладкой печи не допускается. Пол в воздушном промежутке выстилается кирпичом на один ряд выше уровня пола помещения. Ширина отступки и способ изоляции стен и перегородок в отступках принимают в соответствии с данными, приведенными в таблице 3:

Таблица 3. Виды и размеры отступок

п/п	Отопительные печи	Виды отступок	Расстояния между печками и сгораемыми стенами или перегородками, мм	Способы защиты сгораемых конструкций
1	2	3	4	5
1	Печи квартирного типа со стенками толщиной 1/2 кирпича при продолжительности топки до 3 час.	Открытая или закрытая с одной стороны	130	Известковая или известково-цементная штукатурка толщиной 25 мм; асбестовый картон
2	То же	Закрытая с двух сторон	130	Кирпичная облицовка толщиной 1/4 кирпича на глиняном растворе или асбестовермикулитовые плиты толщиной 40 мм
3	То же со стенками толщиной 1/4 кирпича	Открытая с двух сторон	320	Известково-гипсовая штукатурка толщиной 25 мм; асбестовермикулитовые плиты толщиной 40 мм
4	Отопительные печи для длительного горения	Открытая	260	То же
5	Печи и кухонные плиты со стенками толщиной 1/2 кирпича при продолжительности топки свыше 3 час.	Открытая	260	То же, или облицовка толщиной 1/4 кирпича на глиняном растворе
6	То же	Закрытая	260	Кирпичная облицовка толщиной 1/2 кирпича
	Металлические печи:
7	— без футеровки	Открытая	1000	Штукатурка толщиной 25 мм
8	— с футеровкой	Открытая	700	То же

Расстояния от верхних плоскостей перекрытий печей до сгораемых (или защищенных от возгорания) потолков помещений должны быть не менее указанных в таблице 4:

Таблица 4. Расстояния от верха перекрытий печей до сгораемых потолков, мм

п/п	Печи	Потолки
		Не защищенные от возгорания	Защищенные от возгорания
1	2	3	4
1	Теплоёмкие	350	250
2	Нетеплоёмкие	1000	700
Примечание: 1. Толщина верхних перекрытий печей должна составлять не менее трёх рядов кирпича. При меньшей толщине расстояния между верхом печей и потолками соответственно увеличиваются. 2. Потолки могут быть защищены от возгорания асбестовым картом толщиной 8 мм или штукатуркой толщиной 25 мм . Защита должна быть шире перекрытий на 150 мм с каждой стороны.

Промежуток между верхом толстостенной печи и потолком может быть закрыт со всех сторон кирпичными стенками. В этом случае толщина верхнего перекрытия печи должна составлять не менее 4 рядов кирпичной кладки, а сгораемый потолок должен быть защищен от возгорания.

Дымовые трубы и конструкции кровли

Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. Толщина стенки оголовка дымовой трубы над крышей должна быть не менее толщины одного кирпича.

Расстояние от наружных поверхностей дымовых труб до стропил, обрешеток и других деталей кровли из горючих и трудногорючих материалов следует предусматривать в свету:

• от кирпичных или бетонных дымовых труб — не менее 130 мм
• от керамических труб без изоляции — 250 мм
• а при теплоизоляции с сопротивлением теплопередаче — 0,3 м2 x t°С/Вт негорючими или трудногорючими материалами — 130 мм

Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами. Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.

Пространство между перекрытием (перед крышей) теплоемкой печи и потолком из горючих и трудногорючих материалов допускается закрывать со всех сторон кирпичными стенками. Толщину перекрытия печи при этом следует увеличивать до четырех рядов кирпичной кладки.
