Тема этой статьи — обвязка отопления частного дома. В ней я собираюсь рассказать о том, какие элементы, помимо котла и радиаторов, должен включать отопительный контур, как их выбрать и правильно смонтировать. Итак, в путь.

Схемы отопления

Начну с небольшого лирического отступления.

Системы отопления с водой в качестве теплоносителя делятся на:

• Открытые и закрытые;
• С принудительной циркуляцией и гравитационные.

Что означает такое деление?

Открытая и закрытая

В верхней точке открытого контура монтируется открытый расширительный бак.

Он совмещает три функции:

1. Позволяет долить воду, компенсировав ее утечку и испарение;
2. Вмещает избыток воды при ее расширении, сопутствующем нагреву;
3. Служит для отвода воздушных пробок.

Для работы воздухоотвода через открытый бачок розлив должен быть проложен с постоянным уклоном от бака к теплообменнику котла.

Закрытая система не сообщается с атмосферой и работает с избыточным давлением. Ее основная проблема — в том, что при нагреве теплоноситель увеличивается в объеме и вполне может разорвать трубы и отопительные приборы.

Гравитационная и принудительная

Работу отопительной системы с принудительной циркуляцией обеспечивает циркуляционный насос — маломощный прибор с винтовой или центробежной крыльчаткой, сидящей на валу электромотора. Он обеспечивает достаточно высокую скорость потока в трубах и, соответственно, быстрый и равномерный нагрев отопительных приборов.

Ахиллесова пята принудительной циркуляции — энергозависимость насоса. В условиях кратковременных отключений ситуацию может спасти источник бесперебойного питания, но при длительном отсутствии электричества отопление перестанет выполнять свои функции.

Этого недостатка лишена система с естественной циркуляцией, которую обеспечивает разница в плотности холодной и горячей воды.

Принцип ее работы предельно прост:

• Нагретая в теплообменнике отопительного котла (как правило, твердотопливного) вода вытесняется через разгонный коллектор в верхнюю часть контура более холодными массами теплоносителя;
• Оттуда она самотеком движется по контуру, постепенно отдавая тепло через радиаторы;
• Остывшая вода возвращается в теплообменник, и после ее нагрева цикл повторяется.

Знакомство с теорией завершено. Перейдем к практике.

Гравитационная открытая система

Элементы

В гравитационной открытой системе обвязка пеллетного котла отопления или другого твердотопливного источника тепла включает:

• Разгонный коллектор. В сущности, это всего лишь короткий вертикальный участок розлива сразу после котла;
• Открытый расширительный бак. Как правило, его объем берется примерно равным 10% объема теплоносителя в контуре.

Вместимость контура проще всего выяснить, заполнив систему отопления водой и слив ее в ведро известного объема или любую другую мерную тару.

Кроме того, на входе и на выходе из котла ставятся отсекающие краны. Они позволяют отключить теплообменник для ремонта или обслуживания, не сбрасывая весь объем теплоносителя.

Такие краны ставятся в любой системе, независимо от ее типа и источника тепла.

Схема

Она предельно проста: расширительный бачок монтируется в верхней точке розлива после разгонного коллектора. Опционально он снабжается краном для заполнения контура водой. В нижней точке системы устанавливается кран для полного слива теплоносителя: он будет полезен, если в холода дом остается без отопления.

Котел устанавливается в нижней точке контура (обычно в подвале или приямке). Перепад высоты между его теплообменником и радиаторами, собственно, и обеспечивает стабильную циркуляцию: благодаря этому перепаду остывшая вода продолжает движение самотеком.

Открытая система с принудительной циркуляцией

Элементы

Разгонный коллектор в этом случае по понятным причинам не нужен. Его функции выполняет циркуляционный насос.

При выборе насоса стоит обратить внимание на его производительность. Она подбирается в зависимости от тепловой нагрузки на контур (читай — от мощности котла) по следующей таблице:

На создаваемый насосом напор при его выборе можно не обращать внимания, его минимальных значений вполне достаточно для частного дома любых разумных размеров. Для справки: систему отопления многоквартирного дома заставляет циркулировать напор всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).

Схема

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.

Закрытая система

Элементы

Обвязка котельной в частном доме с закрытой системой отопления включает:

• Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Объем бака и в этом случае берется равным примерно 10% от объема теплоносителя. Тот, в свою очередь, в сбалансированной системе примерно равен 15 литрам на киловатт мощности котла.

• Предохранительный клапан. Клапан сбрасывает теплоноситель при достижении верхней границы допустимого давления;

Постоянное срабатывание предохранительного клапана говорит о недостаточном объеме расширительного бачка.

• Автоматический воздухоотводчик. Он помогает избавиться от препятствующих циркуляции воздушных пробок;

• Манометр для визуального контроля давления.

В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.

Схема

И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом , на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.

Почему именно так?

• Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
• Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Группа безопасности чаще всего ставится на выходе котла.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Гидрострелка

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Заключение

Разумеется, в небольшой по объему статье мы рассмотрели далеко не все возможные схемы подключения котлов и их обвязки. Узнать больше о проектировании котельных вам поможет видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел - важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Обвязка котла - это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж - ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами .

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести :

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников .

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны - они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов :

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны - сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении (на энергонезависимых системах) . Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат :

• Сталь . В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь . Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик . Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа - для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен . Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД) . Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы :

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных - вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются :

• Тип системы - открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения :

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой - система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью .

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки , независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно - это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС .

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки - прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй - к обратной .

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

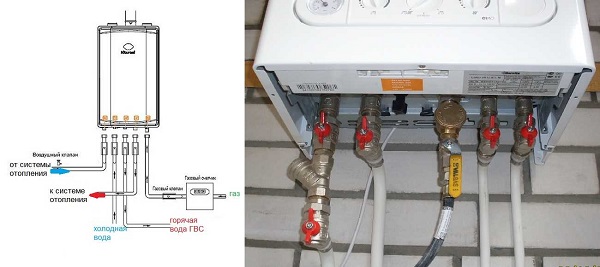

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей . Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания - подаче холодной воды . После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

{{ reviewsOverall }} / 5 Оценка владельцев (3 голосов)

Ваше мнение

0"> Сортировать по: Самые последние Наивысший балл Наиболее полезно Худшая оценка

Будьте первым, чтобы оставить отзыв.

1.
2.
3.
4.
5.
6.
7.

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел . Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и . Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки . Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: " "). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак . Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления . Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: " ").

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант . Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: " ").

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в .

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: " ").

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: " "). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей - общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2-4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20-30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак - он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе - пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, - сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается , а кроме него элемент оснащен и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50-55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1-2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете .

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Время на чтение: 5 мин

Правильность обвязки твердотопливного котла влияет на КПД его работы и эксплуатационный срок. Поэтому при выборе оптимальной схемы необходимо учитывать массу нюансов и особенностей. В таком случае оборудование будет работать эффективно и долго.

Все схемы обвязки твердотопливных котлов

Существует большое количество схем подключения котлов, которые подходят для разных условий использования. Под каждое жилище разрабатывается индивидуальный проект, в котором указываются важные позиции систем с учетом регламентированных требований.

Закрытая система

При желании организовать доступную, но надежную схему обвязки твердотопливного котла с бойлером закрытый вариант может стать наиболее подходящим. Он функционирует за счет разности плотностей холодного и горячего теплоносителя и обладает следующими плюсами:

1. Простота и доступность монтажа контура.
2. Отсутствие сложностей в самостоятельном обслуживании.
3. Большой срок службы.
4. Защита труб от коррозийных процессов.

К недостаткам относят невозможность отслеживания температуры и снижение показателей КПД из-за естественной циркуляции теплоносителя.

Схема с закрытой системой

Закрытая схема обвязки твердотопливного котла с баком аккумулятором предотвращает негативное воздействие кислорода и лишает владельцев постройки необходимости постоянно следить за объемом воды. При обустройстве подобной системы следует придерживаться таких правил:

1. В резервуаре должно вмещаться не меньше 10% объема теплоносителя.
2. На подающей трубе нужно установить предохранительный клапан.
3. Самую верхнюю точку оборудования снабжают воздухоотводчиком.

Элементы из группы безопасности, к которым относится воздухоотводчик и клапан, покупаются дополнительно - только флагманские котлы имеют их в базовом комплекте. Задача предохранительного клапана заключается в сбрасывании теплоносителя при превышении показателей давления выше допустимого уровня. Нормальное значение составляет 1,5-2 атм. Срабатывание аварийного клапана происходит при достижении отметки в 3 атм.

Еще производится обвязка котла на твердом топливе с установкой насоса. Такой вариант отличается высокой теплоотдачей жидкости, что поднимает значения КПД и делает систему энергоэффективной. Расход энергии для нагрева жидкости снижается, а необходимость монтажа труб большого диаметра исключается, поскольку гидросопротивляемость преодолевается за счет работы насоса. По мере нагревания теплоноситель не испаряется, т.к. он находится в герметичной мембране. Закрытый вариант обвязки защищает оборудование от коррозии и увеличивает его эксплуатационный срок.

Из минусов выделяют зависимость системы от источника электроэнергии и дороговизну монтажа. При этом провести работы по установке своими руками не удастся.

Открытая система с естественной циркуляцией

Устройство котлов длительного горения (КДГ) с откр. схемой обвязки пользуется особым спросом. Это объясняется тем фактом, что даже при резких скачках температурных значений или давления оборудование продолжает работать без потери герметичности. При этом эффективность работы не зависит от электроснабжения, поскольку в котел погружается твердотопливный материал.

Из недостатков открытой схемы подсоединения твердотопливного котла выделяют:

1. Проникновение воздуха в трубы, что способствует развитию коррозии на их внутренней поверхности. Чтобы защитить систему от негативного воздействия кислорода, в расширительный резервуар помещается минеральное масло.
2. Стремительное испарение теплоносителя, поэтому его запас нужно постоянно пополнять.
3. Неравномерное распределение температуры в разных точках контура.

Но несмотря на ряд минусов, открытая схема монтажа дровяного или пеллетного котла пользуется популярностью. Это оправдывается простотой ее обустройства и доступной стоимостью.

Схема предусматривает наличие следующих элементов:

1. Термометры. Кроме встроенных производителем датчиков, нужно установить дополнительные на трубах обработки и подачи.
2. Обратный клапан.
3. Расширительный резервуар.

При обвязке полипропиленом нужно размещать вход трубы на 0,5 м ниже расположения радиаторов, чтобы обеспечить свободную циркуляцию теплоносителя. Прямая(подача) и обратка трубы фиксируются под определенным углом. Еще необходимо провести некоторые расчеты для оценки гидродинамического сопротивления со всех сторон, а также попытаться сократить количество армированных элементов.

Эффективная и бесперебойная работа оборудования зависит от места монтажа расширительного резервуара - его размещают в наивысшей точке отопительного контура.

Система с принудительной циркуляцией

Обвязывая котел «Стропува» или любую другую модель, необходимо рассмотреть вариант схемы с принудительной циркуляцией воды. Она предусматривает установку насосного оборудования на трубопроводе подачи или обратки, из-за чего интенсивность движения жидкости повышается. Так, при естественной циркуляции скорость составляет всего 0,1-0,3 м/с, а при наличии насоса - 0,7-1 м/с, что способствует появлению многих преимуществ:

1. Возможность уменьшения диаметра труб.
2. Сокращение времени прогрева радиаторов, отсутствие инерционности.
3. Удобные варианты прокладки труб, большая протяженность магистралей при соблюдении оптимального давления.
4. Минимальные уклоны трасс, поскольку движение выполняется за счет работы насоса.
5. Возможность монтажа расширительного резервуара в котельной.

Существуют и другие плюсы, включая возможность взаимодействия с системой теплый пол. Из недостатков выделяют энергозависимость, т.к. насос работает на основе электрической энергии.

Для защиты оборудования от отключения или взрыва необходимо обустроить группу безопасности, куда входят предохранительные клапаны, средства бесперебойного питания и генераторы.

Еще к минусам принудительных схем относят периодический шум. Но такие недостатки перекрываются широким выбором схем отопления, к которым относится:

1. Однотрубный вариант.
2. Двухконтурный (Система Тихельмана).
3. Коллекторный.
4. Теплые полы.

Обвязка котла с трехходовым клапаном: порядок и схема.

Поскольку твердотопливные котлы работают не постоянно, а периодически, они постоянно подвергаются воздействию влаги в виде конденсата, что приводит к коррозийным процессам. Остывшая вода из обратки передается теплообменнику и оседает на его стенках. Чтобы предотвратить негативные последствия, можно задействовать трехходовой клапан.

Это обычный регулируемый вентиль с 2 входами и 1 выходом. Получая соответствующий сигнал, клапан выполняет открытие канала подачи и исключает появление точки росы. При запуске системы циркуляция теплоносителя по маленькому кругу приостанавливается.

Трехходовые клапаны могут задействоваться и для изменения температуры теплоносителя, который отправляется к потребителю. В таком случае оборудование настраивается на работу в противоположную сторону, когда холодный теплоноситель из обратной трубы перемещается в подающую.

Система с трехходовым клапаном обеспечивает эффективный прогрев жидкости в бойлере в случае неработоспособности или планового отключения радиаторов. При повышении температуры до нужных значений клапан снова вступает в работу и возвращает теплоноситель в систему отопления. Если бойлер используется ежедневно и круглогодично, этот вариант обвязки окажется высокоэффективным.

Схема с буферной емкостью

Из-за плохой управляемости котлов хозяевам нужно постоянно следить за объемами топлива и интенсивностью тяги, что вызывает ряд проблем при их использовании. Чтобы погружать больше дров и не беспокоиться по поводу риска закипания теплоносителя, можно установить буферную емкость (теплоаккумулятор).

Буфер-это герметичный резервуар, который отделяет агрегат от пользователей. За счет большого объема емкость может собирать избыточную тепловую энергию и перемещать ее непосредственно к радиаторам. Для регулировки температуры задействуется узел смешивания, работающий на базе трехходового клапана.

Обвязка с бойлером

Обвязка котла полипропиленом с бойлером косвенного нагрева подходит для разных видов систем отопления. Для реализации такой схемы бойлер «Майбес» (или любой другой) соединяется с системами отопления и ГВС, а в водонагревателе размещается змеевик для эффективной подачи теплоносителя в магистраль.

После прохождения по отопительному контуру горячий теплоноситель передает тепловой потенциал воде. В некоторых случаях резервуар оснащается ТЭНами, позволяющими иметь доступ к ГВС в теплый период года.

Выполняя монтаж твердотопливного котла своими руками, необходимо придерживаться такой инструкции:

1. Подготавливают место монтажа бойлера.
2. Организовывают разводку, отмечая соответствующими цветами источники горячей и холодной жидкости.
3. Фиксируют тройник и сбрасывающий клапан, тщательно покрывая все зазоры герметиком.
4. Прикручивают краны воды.
5. Подключают оборудование к электроснабжению и закрепляют термостат с автоматикой.
6. Выбирают режим нагрева.
7. Проверяют систему на работоспособность.

При соблюдении общих советов монтажные работы будут безошибочными.

Коллекторная схема

Если котел будет оснащаться несколькими параллельными ветками с радиаторным оборудованием, системой теплого пола и прочими устройствами, понадобится выполнить балансировку контуров. В противном случае жидкость будет перемещаться по пути наименьшего сопротивления. Чтобы реализовать ее, необходимо задействовать специальные распределительные устройства с 1 входом и несколькими выходами - коллекторы.

Использование этих деталей расширяет возможности подключения циркуляционного оборудования и позволяет поставлять тепловой агент с одинаковой температурой. Минусом подобной обвязки считается более сложная конструкция и дороговизна оборудования.

Иногда котел обвязывается гидрострелкой, которая становится посредником между котлом отопления и владельцами помещения. Гидравлическая конструкция размещается вертикальным образом и соединяется с входным и напорным патрубками. При этом врезка выполняется на любой высоте.

Схема подключения теплоаккумулятора к твердотопливному котлу

Среди большого количества схем подключения вариант монтажа теплоаккумулятора для ТТ-котла пользуется большим спросом.

С помощью этого способа можно уменьшить расходы на отопление и снизить напряжение при пиковых нагрузках. Чтобы система работала долго и качественно, важно правильно выбрать оборудование, руководствуясь личными требованиями и регламентом.

Еще необходимо составить проект обвязки, где будут указаны базовые места размещения рабочих узлов.

Как удешевить обвязку

Чтобы удешевить обвязку, можно применить трехходовой клапан с упрощенной конструкцией, который не нуждается в подключении накладного термодатчика и термоголовки. В нем установлен термостатический элемент, который настроен на рабочий режим с фиксированным значением +55...+60°C.

Использование такой детали позволяет снизить стоимость обвязки ТТ-котла, но лишает потребителей возможности регулировки температуры термоголовкой.

Еще можно подключить 2 агрегата, которые работают на разном топливе:

1. Дровах или природном газе.
2. За счет электричества.

Подключение буферного резервуара с обвязкой медными или полипропиленовыми трубами (специалисты рекомендуют выбирать варианты с медью) позволяет одновременно обслуживать разные системы в доме: радиаторы, теплый пол, бойлер. Однако подобный вариант требует больших вложений и используется редко.
